Подключение духового шкафа и варочной поверхности к одной розетке

Сборка схемы подключения

Итак, все материалы готовы, можно переходить к сборке. Вот схема подключения всех приборов.

В бокс устанавливается двухполюсный автоматический выключатель. У автоматов есть одна особенность – это возможность подсоединять к ним приборы с разных сторон

То есть, неважно, куда вставляется питающий кабель, а куда отводящий.
С одной стороны к автомату присоединяются фаза и ноль от питающего провода для духовки. Так как автомат выбран на 16 А, соответственно он будет отключать духовой шкаф, если в нем появились токи большой силы.
С другой стороны точно по модулям те же фаза и ноль только по два провода. Один будет соединяться к варочной панели, второй является питающим проводом от распределительного щитка

То есть, это провод, который был соединен со старой розеткой. При этом вилку варочной панели срезают и проводят соединение напрямую к автомату. Кстати, некоторые модели плит вилками не снабжаются. А вот для духового шкафа лучше отдельную розетку установить. Она может находиться внутри бокса (шестимодульного) или быть смонтирована на стене рядом с прибором.
Остается только соединить заземляющий контур, для этого и была установлена внутрь бокса шинка. То есть, к ней одновременно соединяются заземляющий провод, идущий от распределительного щита, заземление от духового шкафа и варочной панели.

Один будет соединяться к варочной панели, второй является питающим проводом от распределительного щитка. То есть, это провод, который был соединен со старой розеткой. При этом вилку варочной панели срезают и проводят соединение напрямую к автомату. Кстати, некоторые модели плит вилками не снабжаются. А вот для духового шкафа лучше отдельную розетку установить. Она может находиться внутри бокса (шестимодульного) или быть смонтирована на стене рядом с прибором.
Остается только соединить заземляющий контур, для этого и была установлена внутрь бокса шинка. То есть, к ней одновременно соединяются заземляющий провод, идущий от распределительного щита, заземление от духового шкафа и варочной панели.

Можно провести соединение по-другому. Для этого потребуется только автомат на 16 А, через который будет подсоединяться духовка. Но в бокс придется кроме шинки для заземления установить дополнительно шину для фазы и нуля. То есть, в боксе будет три шины, поэтому для этого придется выбрать приспособление побольше. К примеру, на шесть модулей.

• К фазной шине подключаются: питающий провод (имеется в виду его фазный провод), питающий провод варочной панели и провод, подключаемый к автомату.
• К нулевой шине подключаются ноль от питающего провода, от варочной поверхности и провод, идущий на розетку для духового шкафа.
• От автомата проводится провод до розетки.

Бокс лучше установить где-нибудь внизу под цоколем кухонного гарнитура, чтобы его не было видно, и чтобы его никто не трогал.

В принципе, это самые правильные решения в этой ситуации. Но есть вариант лучше. Если делается ремонт квартиры, и решено приобрести встраиваемую технику, то оставьте старый кабель для варочной панели. А для духовки проведите новый с нужным сечением. И установите на линию отдельный автомат на 16 А. То есть, на стене у вас получатся две розетки. Каждая питает свой прибор. Это идеальный вариант для подключения духовки и варочной панели.

Добавим, что сегодня электрические цепи снабжаются защитными приборами разного вида, где автомат играет важную роль. Он отключает подачу электроэнергии на бытовую технику, если в сети образовался ток повышенной силы. От этого тока перегорают несущие электрические цепи. Но есть еще один прибор, установка которого сегодня считается обязательной. Это УЗО (устройство защитного отключения).

Необходимо он для того, чтобы человека не ударило током, когда есть пробой в электрической цепочке, и напряжение передается на металлические корпуса той же духовки или варочной панели. Дотронувшись до металла, человека бьет током. Если стоит УЗО, то он на себя забирает эти блуждающие токи. Этот защитный прибор можно установить внутри распределительного щита или около розетки, где монтировался бокс.

Советы, Электрика

Порядок расчета мощности

Часто пользователи, распаковав новенькую духовку, сталкиваются с неприятным сюрпризом — у прибора отсутствует сетевой провод. Это не ошибка поставщика, а возможность для владельца самостоятельно выбрать нужный способ подключения.

Часто подобные приборы присоединяют напрямую к щитку, без промежуточных элементов (розеток).

Подключение духовки без розетки

Подключение духовки с помощью розетки

Такой способ безопаснее в пожарном отношении, но возможность отключения прибора иногда становится необходимостью. Например, если надо вымыть духовку, произвести ее очистку и прочие подобные процедуры, проще вынуть вилку из розетки и обесточить прибор, чем идти к щитку и выбирать нужный автомат.

Для грамотного выбора типа розетки и подводящей проводки необходимо знать рабочие характеристики прибора. Основные параметры электрооборудования указаны в паспорте или на специальном шильдике, установленном на поверхности духового шкафа, обычно, с обратной стороны. Интересующий нас параметр — мощность прибора.

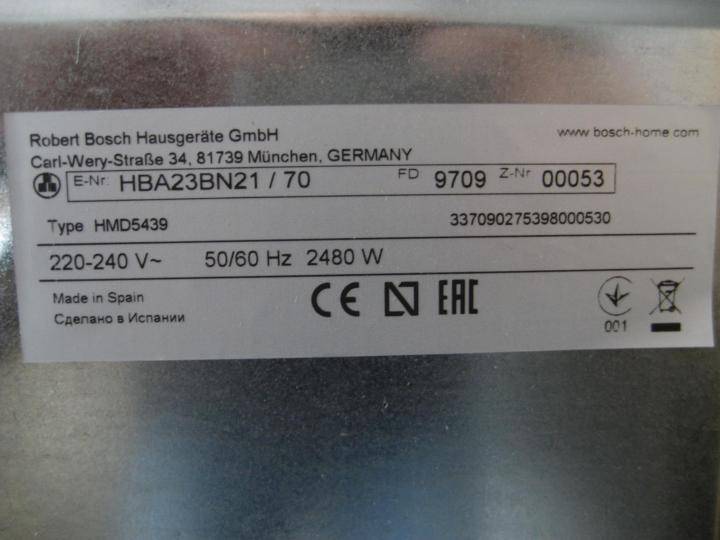

Духовка мощность 2480 W

Он может обозначаться еще латинской буквой P, например, P = 3200W означает, что мощность духовки 3,2 кВт. По этому показателю можно вычислить силу тока, для чего мощность (в ваттах) надо разделить на напряжение в сети:

Поскольку дифференциальные автоматы по стандарту изготавливаются на силу тока 6, 10, 16, 25, 40А (и т.д.), в нашем случае нужен дифавтомат на 16А. Если в расчете получится цифра 18 или 20А, дифавтомат нужно выбирать на 40А.

Дифавтомат на 16А

Дифавтомат на 40А

Кроме того, можно определить необходимое сечение провода. Для этого необязательно производить сложные расчеты, проще использовать онлайн-калькулятор или таблицу ниже:

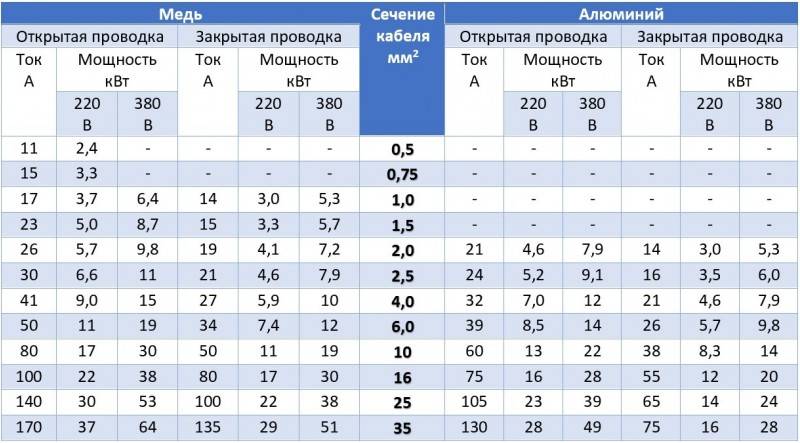

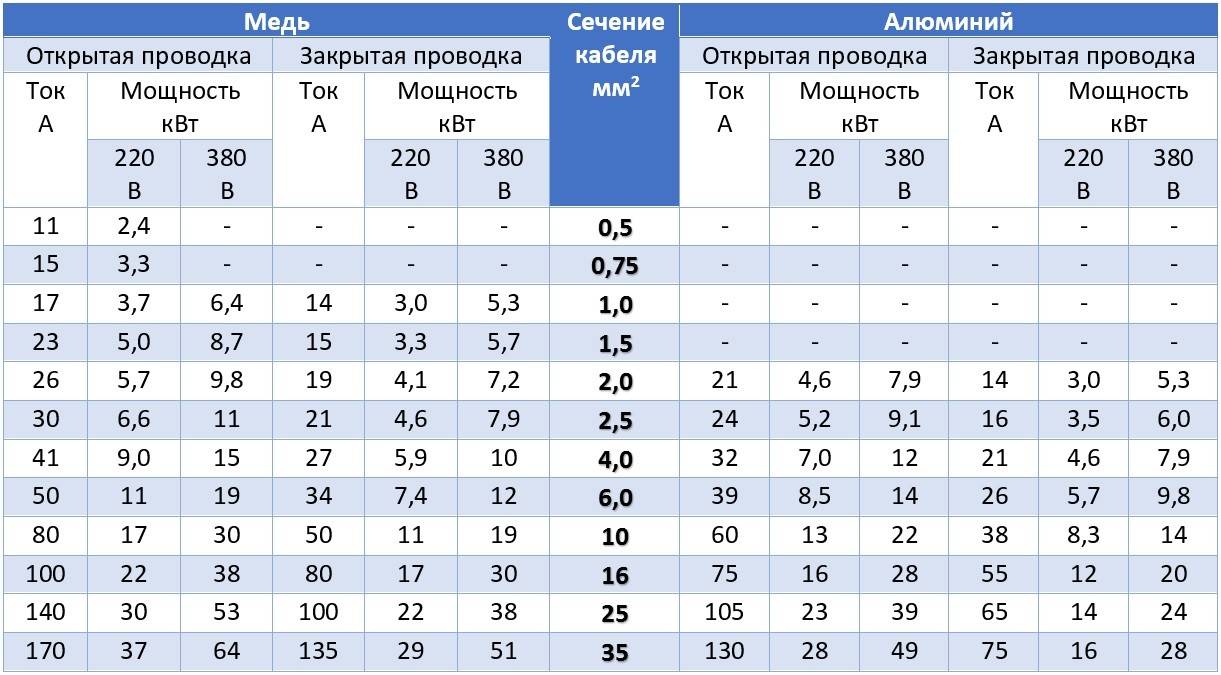

Таблица выбора сечения жил провода

Для силы тока 14,5 А требуется провод сечением 2,5 А.

Теперь можно понять, почему на каждый мощный прибор используют отдельную розетку и автомат. Дело в разнице параметров. Если к одной точке питания подключены два прибора со значительной разницей в токе отсечки, один из них будет присоединен с большим запасом.

Если у него возникнут проблемы, автомат может не среагировать, так как его настойки рассчитаны на гораздо больший ток. Это может стать причиной многих неприятностей, от поражения электротоком людей, до возгорания. Поэтому, не следует пренебрегать правилами и надеяться на «авось», ничего хорошего из этой затеи не выйдет.

Сколько фаз нужно

Все устройства, которые используются в домашних условиях, как правило, имеют мощность 9 кВт и требуют установки однофазной электросети. Вилка и розетка должна устанавливаться на 220 вольт. Подключение тремя фазами применяют в промышленных целях.

Вилку и розетку рекомендуется приобретать только проверенных, известных брендов. Вилочный и розеточный механизм должен быть произведен из качественного металла, каждый медный контакт не должен быть поврежден. Внутренний корпус чаще всего делают керамическим. Корпус рамки должен быть из качественной пластмассы – дешевые изделия быстро сломаются или треснут.

Подключение шкафа к электричеству

Для подключения духовки к электричеству надо правильно выбрать провод с нужным сечением (оптимальный вариант — 4 кв. мм).

Подключение духового шкафа к электросети.

Такой кабель сможет выдержать длительную нагрузку в 8,3 кВт. Также на такую линию можно поставить автомат С32 с большим запасом мощности.

Для техники мощностью меньше 8 кВт можно взять кабель с сечением 2,5 мм², а в качестве стабилизатора использовать экономичный автомат С25

Для увеличения степени безопасности используют защитные автоматы с 2 полюсами, которые, срабатывая, выключают сразу фазу и ноль, а это важно, если пробивается изоляция. Рекомендуют использовать провода ВВГнг или NYM с параметрами 3х4 или 3х6

Подключить шкаф можно 1-, 2- или 3-фазным способом. Для сети в 220 В подойдет 1-фазный способ. Для подключения нужно:

1. Вынуть заднюю панель, на которой размещена схема подключения к электросети.
2. Определить положение кабеля и заземления.
3. Если проводка сделана из кабеля, который имеет 3 жилы, для подсоединения духовки используют специальные медные перемычки с сечением не меньше 6 мм.

Схема соединения:

• болты № 1-3 совмещаются шиной с буквой L;
• болты № 4-5 с буквой N;
• последний болт с РЕ для заземления.

Расположение проводов:

• коричневый или черный — фаза (крепится к L1-3);
• синий крепится на №№ 1 и 2;
• зеленый или желтый — заземление идет на указанную клемму.

Как подключить духовку

Довольно часто аппараты – и Электролюкс и Самсунг, не имеют в комплектации вилки, а только питающий кабель. Какая нужна для него розетка и штепсель определяет мощность аппарата, а как подключить – проводка на кухне. На фото – подключение кабеля.

1. В первую очередь необходимо установить, что параметры сети в квартире соответствуют требованиям прибора. Инструкция содержит таблицу заводских значений, где указываются все требования, в том числе и какая нужна вилка.
2. Штепсель, выдерживающий нагрузку, закрепляют на питающий кабель. Подключение вилки к духовому шкафу Самсунг, Bosch или Электролюкс производится одинаково. Как правило, провода маркируются разными цветами. Если провода одинаковые, фазу устанавливают с помощью индикаторной отвертки.
3. Духовой шкаф монтируют в нишу таким образом, чтобы между задней стенкой и стеной сохранялся зазор в 30 мм, между полом и корпусом – в 85 мм. Нужно следить за тем, чтобы между прибором и стеной не оказались газовые трубы. Прибор заметно нагревается во время готовки, а газовые трубы по условиям эксплуатации исключают теплоизоляцию.

Как подключить модель без кабеля

Некоторые аппараты, отличающиеся высокой мощностью, поступают в продажу без вилки и питающего кабеля. Считается, что прямо подключение к проводке экономичнее и надежнее, поскольку исключает лишние контакты. Если же такой метод кажется небезопасным или слишком непривычным, можно подключить вилку к духовому шкафу. Какая нужна для аппарата, нужно уточнить в инструкции.

1. Устанавливают евро-розетку – на 16 или 32 А.
2. С задней части корпуса снимают защитную крышку. Здесь размещаются три провода: красный, белый и черный. Возможен еще зеленый – заземление.
3. Цветные провода соединяют с разъемами клемм, цвета шнура должны совпадать с оттенком проводов разъема: черный и красный означают переменный ток, зеленый и белый – заземление.
4. К разъему провода прикручивают винтами и оборачивают участки стыковки изолирующей лентой.
5. Затем устанавливают защитный щиток на корпус и подключают аппарат.
6. Размещают духовку с учетом тех же требований: зазор вокруг корпуса, отсутствие газовых труб.

Модель с варочной поверхностью подключается таким же образом. На фото – духовой шкаф без вилки.

Схема подключения варочной панели и духового шкафа

Как подключить поверхность и духовой шкаф к электрической сети собственными руками? Это не так уж и тяжело, главное — изучить основные правила.

Для духовки и варочной поверхности должна использоваться выделенная линия с отдельной розеткой специальной конструкции

Во многих новых квартирах для варочной панели уже имеются отдельный кабель и специальная розетка. В этих случаях потребуется купить специальную вилку. Но в старых домах не всегда предусмотрены данные устройства.

Если в квартире нет отдельного кабеля и розетки для варочной панели, тогда подключаться данное устройство должно в соответствии с важными рекомендациями:

• первым делом требуется провести проверку допустимого показателя напряжения, на которое рассчитано бытовое устройство. Обязательно потребуется проверка схемы подключения, рекомендованной изготовителем прибора;
• узнать допустимый показатель напряжения и вид схемы можно в инструкции, которая прилагается к бытовому прибору. Дополнительно стоит осмотреть область подключения на устройстве;
• варочные панели можно подключать в сеть с показателем напряжения 220 В и 380 В, духовки– 220 В. Заводские клеммы для подключения кабеля установлены с перемычками, которые предоставляют возможность для подключения в розетку в 220 В;
• стандартные кухни не могут иметь выходы в сеть с показателем напряжения в 380 В, это не соответствует требованиям СНиП. Они обычно оснащаются розетками с напряжением в 220 В;
• обязательно должна быть произведена установка в электрощите отдельного автомата защиты сети. От него производится прокладка отдельного кабеля. Показатель силы тока автомата для защиты сети и вариант подключения могут зависеть от уровня возможной нагрузки;
• чтобы подключить электрические устройства, которые имеют мощность не больше 5 кВт, потребуется сила тока 25 А, показатель сечения кабеля должен составлять не меньше 2,5 мм2. Если же будут применяться более мощные изделия, к примеру, с 36 А или 40 А, то в этих случаях стоит использовать кабель с сечением 6 мм2;
• предпочтение стоит отдавать негорючим маркам кабеля, желательно чтобы они имели двойную изоляцию с влагоустойчивой структурой. Наиболее подходящим будет ВВГнг;
• чтобы подключить кабель к одной фазе, он должен иметь 3 жилы. Чтобы соединить схему с двумя фазами, стоит применять кабель с 4 жилами, а для подключения трехфазной схемой потребуется кабель, состоящий из 5 жил;
• в конце процесса подключения выполняется установка розетки и подсоединение вилки с кабелем. Но при этом стоит правильно подобрать вилку и розетку.

Перед включением варочной поверхности нужно подобрать вилку

В некоторых случаях электромонтажники в процессе установки бытовых приборов производят подключение варочных поверхностей и духовок при помощи клеммных колодок, которые установлены на поверхности стены, не используя вилку и розетку. Однако данный метод подключения является неудобным и не совсем подходящим в эксплуатации.

Если приходится демонтировать варочную поверхность, понадобится лезть в клеммную коробку, а в процессе установки ее будет нужно снова коммутировать. Если же в качестве соединительных элементов будет применяться вилка и розетка, то данный процесс будет производиться намного легче.

Розетка для духового шкафа и варочной панели

Выбор силовых розеток для кухонного оборудования является ответственным мероприятием. Накладные розетки (внешние) монтируются поверх плоскости стены и применяются в тех случаях, когда прокладка кабелей осуществляется открытым способом. Они считаются наиболее безопасными при установке в деревянных домах. Повышенная защита от пыли и влаги позволяет использовать такие розетки в помещениях с высоким уровнем влажности.

Кроме внешних розеток, существуют аналогичные изделия для внутренней установки с использованием специальных подрозетников, вмонтированных внутрь стены. Чаще всего они применяются в домах из панелей и кирпича, а также устанавливаются внутрь отделки гипсокартонными плитами.

Силовые розетки могут работать в однофазной сети (220В) и трехфазной сети (380В). Большинство моделей оборудуется отдельными контактами для подключения заземления и специальными фиксаторами, обеспечивающими надежное соединение с вилкой. В конструкции некоторых розеток входят интегрированные устройства, такие как УЗО или реле времени.

При выборе розеток для варочной поверхности и духового шкафа нужно обязательно учитывать следующие критерии:

• Максимальная расчетная сила тока. Для устройств, мощностью от 3 до 3,5 кВт этот параметр составляет от 16 до 25 ампер. При 7 кВт – минимум 32 А, а для установок с более высокой мощностью понадобятся розетки на 63 А. В них используются более толстые контакты и тугоплавкие изоляционные материалы.
• Рабочие фазы в определенном количестве. При подключении к сети 220 вольт в розетке и вилке должно быть три контактных группы, а при 380 В – пять групп.
• Степень защиты от негативных воздействий, обозначаемая специальным кодом. Он выглядит как IPXX, последние два знака означают цифры. Буквенные обозначения указывают на степень защиты от попадания в корпус твердых предметов. Цифры соответствуют определенному классу защиты. Например, при коде 00 защиты нет вообще, а контакты полностью открыты. Максимальной защите соответствует код IP68, при котором попадание внутрь розетки воды и пыли абсолютно исключается.
• Бытовые приборы, используемые на кухне, должны иметь степень защищенности как минимум IP24, что обеспечивает надежную и безопасную работу.

Как правильно подключить варочную панель и духовой шкаф к одной розетке: схема подключения на один кабель

Приобретая технику, важно заранее знать исходные параметры допустимой нагрузки. Варочная поверхность и духовка имеют объявленные в инструкции заводские характеристики

В том числе расчетную мощность энергопотребления. Сложением этих номиналов определяют суммарную нагрузку, которую соотносят с имеющимися величинами.

Если показатели мощности приобретаемых приборов даже незначительно превосходят допустимые, специалисты советуют проложить отдельный кабель от щитка до места установки. Варочную панель, например, подключают к существующей линии, а духовой шкаф придется подсоединить к новой.

Подключение к шине фазного провода в распределительном щите выполняется также через автоматический выключатель соответствующей мощности. Если в щите не окажется свободного места для установки автомата, приобретают дополнительный бокс необходимого размера. Его не обязательно монтировать рядом с основным распределительным щитом. Допускается установка в любом удобном месте по трассе прокладки кабеля.

Принципы подбора кабеля для дополнительной линии приведены выше

Другое важное технологическое звено  — штепсельный разъем или розетка. Этот элемент имеет те же требования по мощности, но в первую очередь важно соответствие типу или конфигурации штепсельной вилки подключаемого изделия

Несколько слов о том, что типы подключения бытовой техники повышенной мощности зачастую сильно отличаются. Кроме нескольких видов штепсельных разъемов, подключение производится также через контактные группы. Для этой цели используют клеммные коробки с винтовыми или пружинными зажимами.

Теперь вопрос, который вынесен в заголовок статьи. Как подключить варочную панель и духовой шкаф к одной розетке, если их суммарная мощность вполне соответствует техническим параметрам наличествующей на кухне силовой линии.

Использование удлинителя (так называемой переноски) исключается по требованиям безопасности. Правильный вариант — установка двойной розетки. Они в широком ассортименте представлены в специализированных магазинах.

Колодка-изолятор в таких розетках изготовлена, как правило, из специальной электро-технической керамики, детали контактов — из сплава меди и латуни достаточной толщины. Все это практически полностью исключает перегрев при подключении мощных приборов, а, следовательно, и опасность возгорания.

Единственная проблема двойных розеток скрытого или внутреннего типа — это посадочное место. Встречаются конструкции, которые потребуют замены стеновой коробки на более объемную. Но в большинстве моделей предусмотрена возможность установки в стандартную коробку. Внешние или накладные розетки таких проблем не создадут вообще.

И вновь о необходимости задействования в цепи автоматического выключателя. С учетом того, что на линии запитано уже как минимум два мощных агрегата, номиналы автомата корректируются в сторону повышения расчетной мощности. Оптимальным показателем для группы считают 32 А (по таблице 27 А).

Watch this video on YouTube

Для пользователей, у которых сеть — трехфазная, задача в корне упрощается. Возможность равномерно распределить нагрузку на домашнюю сеть решает все проблемы.

Подсоединение производится поочередным задействованием фаз для питания каждого прибора независимо друг от друга.

Схема предельно проста. Нулевая или нейтральная линия образует единую шину. Это необходимо, чтобы параллельно подключать к ней каждый из приборов. То же самое относится и к заземляющей жиле. А вот фазные провода следует подсоединять к соответствующим выводам или клеммам раздельно.

Применение клеммных (барьерных) колодок гораздо эффективней для подключения приборов к трехфазной линии. В таких устройствах конструктивно предусмотрены объединяющие шины по всем контактным группам. Главное — не забыть проверить надежность каждого из контактов.

Надежность соединения достигается к тому же использованием обжимных насадок или гильз. Даже тот факт, что удаление изоляции и крепеж (обжим) такой гильзы потребуют приобретения специального инструмента, это непременно того стоит.

Отдельно стоит сказать о важности применения устройства защитного отключения (УЗО). Влажная среда, наличие металлических деталей, другие особенности кухни подразумевают дополнительную защиту всех пользователей

УЗО устанавливается на консоль электрощита или в отдельный бокс в цепи силовой кухонной линии. Порог чувствительности для срабатывания УЗО не должен превышать 10 мА.

Watch this video on YouTube

Установка варочной поверхности

Установка электрической варочной панели выполняется с соблюдением общих требований независимо от типа нагревательного элемента, использующего индукционное поле высокой частоты или нагрев за счет сопротивления электрическому току. По внешней конструкции эти виды приборов практически неразличимы, поэтому для их монтажа на кухне используются одни и те же инструменты и расходные материалы. Если говорить об электрических панелях любого вида, то все они встраиватся в мебель. Те приборы, которые располагаются на поверхности мебели, называются электрическими плитами без духовки. Рассматривать процесс как они устанавливаются, мы не будем.

Как правильно установить варочную панель? Этот вопрос возникает в том случае, если поставщики мебели не вырезали монтажный проем на столешнице кухонной мебели. Если вы решили выполнить эту операцию самостоятельно, то вам потребуются следующие инструменты: электрический лобзик, дрель, сверла по дереву, линейка и карандаш, а также отвертка и пассатижи. Пошаговый алгоритм выполнения работ по монтажу встраиваемой варочной панели представлен ниже.

1. Определение размеров. На первом этапе определяем размеры проема, в который необходимо встраивать прибор. Эта информация отражена в инструкции по эксплуатации техники. Если она отсутствует, то необходимо сделать тщательный промер посадочного места устройства. К габаритным размерам необходимо прибавить по 5 мм для обеспечения оптимального зазора.
2. Разметка проема. Для выполнения этой операции понадобиться длинная линейка, угольник и карандаш. Располагать монтажный проем следует не ближе 50 мм от краев стола. В противном случае более тонкие участки столешницы могут разрушиться, особенно если она изготовлена из некачественного ДСП. На этом предварительные работы заканчиваются.
3. Сверловка отверстий. По углам полученного прямоугольника необходимо просверлить четыре сквозных технологических отверстия, не заходя за размеченный контур. Операцию следует выполнять сверлом по дереву диаметром 8–10 мм. Сверлить необходимо строго перпендикулярно к поверхности столешницы, надежно удерживая дрель в вертикальном положении.
4. Вырезка проема. Полотно электрического лобзика с мелкими зубьями вставляем в одно из отверстий и выполняем разрез столешницы по разметке, плотно прижимая инструмент к поверхности стола. Аналогичным способом прорезаем столешницу по всему размеченному контуру. После выполнения работы проверяем соответствие размеров монтажной ниши посадочному месту электрической варочной панели.
5. Обработка торцов. Торцы монтажного отверстия необходимо защитить от воздействия воды. Для этого можно использовать специальный герметик или любой другой материл, способный обеспечить защиту древесной основы столешницы от негативного влияния влаги. На края монтажного проема наклеивается уплотнитель, входящий в комплект варочной поверхности.
6. Заключительный этап. На заключительном этапе установки варочной панели аккуратно размещаем устройство в монтажном проеме. Перед этой операцией можно нанести слой силиконового герметика на участок столешницы, который будет закрыт краями панели. Прибор должен плотно прилегать к поверхности столешницы с минимальным зазором. Закрепляем панель на столешнице при помощи штатных фиксирующих зажимов.

На этом установка индукционной варочной панели или поверхности другого типа считается законченной. Следует только проверить надежность крепления устройства к столешнице и можно переходить к следующему этапу. Как установить варочную панель мы рассказали, теперь опишем процесс ее подключения к сети подачи электроэнергии. Эти главы статьи можно рассматривать как пособие для тех, кто собирается самостоятельно подключить электрическую варочную панель к электроснабжению. Итак, начнем! Следующий раздел нашего повествования будет посвящен схеме подключения варочной панели.

Подведем итоги
