Как подключить духовой шкаф к электричеству самостоятельно

Классификация духовых шкафов

Чтобы радовать семью и друзей кулинарными шедеврами, стоит для начала правильно подобрать кухонную технику.

Встраиваемые духовки бывают:

  1. Зависимыми, то есть устанавливается в гарнитур кухни рядом с варочной панелью.
  2. Независимыми, которые размещают там, где удобно хозяйке.

Прибор может быть газовым либо электрическим. Любая печь имеет свои положительные качества. Кухонные встроенные духовки гораздо удобнее, чем монолитные плиты.

По способу монтажа

Печи, которые идут в сочетании с варочной панелью, — зависимые варианты. Независимые духовые шкафы автономны. Их можно поставить в любом месте мебели в кухне, где предпочтительнее хозяину. От установки строго под плитой многие отказываются, находя традиционный вариант неудобным.

По способу нагрева

Выбирая встроенную электропечь, прежде всего следует подобрать место для ее установки в кухне. Затем определяются с тем, какой нужен прибор по функциям и другим параметрам. Модели техники могут быть разные по способу нагрева.

В зависимости от источника нагрева оборудование делится на два вида:

  1. Газовая духовка знакома большому числу хозяек. Плюсом этой техники является стоимость, которая ниже, чем у электрических аналогов. Из минусов можно выделить неравномерное поступление тепла внутри прибора (особенно для недорогих моделей) и вероятность утечки газа, которая может быть сведена на нет при соблюдении мер безопасности.
  2. Электрическая духовка многофункциональна: в ней есть несколько режимов нагрева и выпекания. Плюс прибора — возможность двойной защиты от перегрева и возгорания. Но использование печи проблематично в квартирах с частыми перебоями в электропитании и ненадежной проводкой. Недостатком является высокая цена.

Кабель электропроводки для подключения

Перво-наперво уясните для себя, что варочная панель должна подключаться отдельной линией электропроводки непосредственно с распредщита. Не допускается запитывать ее от существующей общей распредкоробки на кухне или уже смонтированных розеток.

Кабель должен быть обязательно трехжильным и медным, а какой марки ВВГнГ-Ls или NYM решать вам. Какой кабель лучше и чем они отличаются можно подробно прочитать в статье “4 отличия NYM от ВВГнГ-Ls”.

Самое главное правильно подобрать сечение. Свод правил СП31-110-2003 составленный на основании ГОСТ и ПУЭ гласит, что для плит необходимо выбирать сечение минимум 6мм2.

Но судя по всему здесь речь идет о предварительном монтаже проводки в квартире, когда еще не известно какой мощности варочная панель будет установлена. Поэтому изначально и должно закладываться сечение 6мм2, достаточное для подключения большинства существующих моделей.

Если ваша мощность меньше чем 7квт, и вы уверены, что в будущем не будете покупать новую более энергоемкую плиту, то можно ориентироваться по следующей таблице:

А что делать, если кабель уже проложен (ВВГнг-Ls 3*2,5мм2), но он оказался меньшего сечения, чем нужно для максимально возможной мощности варочной панели (7,2квт). При этом заново штробить стены нет ни возможности, ни желания.

В этом случае, можно обезопасить себя двумя способами, правда придется смириться с тем, что вы не сможете пользоваться всей мощностью панели:

установить в щитке выключатель исходя из номинального сечения кабеля, а не мощности плиты (смотри по таблице выше, согласно сечению)

программно задать режим работы панели, при котором не возможно будет включение одновременно всех конфорок

То есть, если вы еще не знаете какая у вас будет варочная поверхность, смело закладывайте 6мм2. Только имейте в виду, что маломощные панели имеют небольшого размера клеммники, не рассчитанные на 6мм2. И корректно, напрямую подключить такой провод не всегда удобно, можно и выломать зажим.

Как правильно подключить варочную панель и духовой шкаф к одной розетке: схема подключения на один кабель

Приобретая технику, важно заранее знать исходные параметры допустимой нагрузки. Варочная поверхность и духовка имеют объявленные в инструкции заводские характеристики

В том числе расчетную мощность энергопотребления. Сложением этих номиналов определяют суммарную нагрузку, которую соотносят с имеющимися величинами.

Если показатели мощности приобретаемых приборов даже незначительно превосходят допустимые, специалисты советуют проложить отдельный кабель от щитка до места установки. Варочную панель, например, подключают к существующей линии, а духовой шкаф придется подсоединить к новой.

Подключение к шине фазного провода в распределительном щите выполняется также через автоматический выключатель соответствующей мощности. Если в щите не окажется свободного места для установки автомата, приобретают дополнительный бокс необходимого размера. Его не обязательно монтировать рядом с основным распределительным щитом. Допускается установка в любом удобном месте по трассе прокладки кабеля.

Принципы подбора кабеля для дополнительной линии приведены выше

Другое важное технологическое звено  — штепсельный разъем или розетка. Этот элемент имеет те же требования по мощности, но в первую очередь важно соответствие типу или конфигурации штепсельной вилки подключаемого изделия

Несколько слов о том, что типы подключения бытовой техники повышенной мощности зачастую сильно отличаются. Кроме нескольких видов штепсельных разъемов, подключение производится также через контактные группы. Для этой цели используют клеммные коробки с винтовыми или пружинными зажимами.

Теперь вопрос, который вынесен в заголовок статьи. Как подключить варочную панель и духовой шкаф к одной розетке, если их суммарная мощность вполне соответствует техническим параметрам наличествующей на кухне силовой линии.

Использование удлинителя (так называемой переноски) исключается по требованиям безопасности. Правильный вариант — установка двойной розетки. Они в широком ассортименте представлены в специализированных магазинах.

Колодка-изолятор в таких розетках изготовлена, как правило, из специальной электро-технической керамики, детали контактов — из сплава меди и латуни достаточной толщины. Все это практически полностью исключает перегрев при подключении мощных приборов, а, следовательно, и опасность возгорания.

Единственная проблема двойных розеток скрытого или внутреннего типа — это посадочное место. Встречаются конструкции, которые потребуют замены стеновой коробки на более объемную. Но в большинстве моделей предусмотрена возможность установки в стандартную коробку. Внешние или накладные розетки таких проблем не создадут вообще.

И вновь о необходимости задействования в цепи автоматического выключателя. С учетом того, что на линии запитано уже как минимум два мощных агрегата, номиналы автомата корректируются в сторону повышения расчетной мощности. Оптимальным показателем для группы считают 32 А (по таблице 27 А).

Watch this video on YouTube

Для пользователей, у которых сеть — трехфазная, задача в корне упрощается. Возможность равномерно распределить нагрузку на домашнюю сеть решает все проблемы.

Подсоединение производится поочередным задействованием фаз для питания каждого прибора независимо друг от друга.

Схема предельно проста. Нулевая или нейтральная линия образует единую шину. Это необходимо, чтобы параллельно подключать к ней каждый из приборов. То же самое относится и к заземляющей жиле. А вот фазные провода следует подсоединять к соответствующим выводам или клеммам раздельно.

Применение клеммных (барьерных) колодок гораздо эффективней для подключения приборов к трехфазной линии. В таких устройствах конструктивно предусмотрены объединяющие шины по всем контактным группам. Главное — не забыть проверить надежность каждого из контактов.

Надежность соединения достигается к тому же использованием обжимных насадок или гильз. Даже тот факт, что удаление изоляции и крепеж (обжим) такой гильзы потребуют приобретения специального инструмента, это непременно того стоит.

Отдельно стоит сказать о важности применения устройства защитного отключения (УЗО). Влажная среда, наличие металлических деталей, другие особенности кухни подразумевают дополнительную защиту всех пользователей

УЗО устанавливается на консоль электрощита или в отдельный бокс в цепи силовой кухонной линии. Порог чувствительности для срабатывания УЗО не должен превышать 10 мА.

Watch this video on YouTube

Порядок подключения

Вне зависимости от типа устройства, подключение духового шкафа происходит в несколько этапов:

Необходимо оценить имеющуюся проводку. Подключить духовой шкаф можно только в том случае, если ее состояние хорошее, сечение не меньше необходимого и на линии имеется автоматический выключатель или хотя-бы рубильник, которым можно будет обесточить оборудование при аварийной ситуации. Если имеющаяся проводка не соответствует требованиям, необходимо проложить новую трассу от щитка до предполагаемого места установки духового шкафа. На этой линии надо будет поставить автомат подходящего номинала. Подробнее о сечении проводов и номиналах автоматов к ним будем говорить дальше.
Подготовить духовку к подключению к электросети. На духовом шкафу может иметься сетевой шнур. Иногда он заканчивается трехконтактной вилкой (с заземлением), иногда вилки нет. В зависимости от способа подключения можно на шнур установить вилку, а можно обойтись без нее. Можно даже шнур поменять — это даже на гарантию не влияет. Все дело в том, какой способ подключения вы выберете — традиционный через трехконтактную розетку с вилкой или через клеммную колодку. В зависимости от выбранного способа подключения производите соединение электрических проводов (об этом подробнее ниже).
В некоторых случаях к духовому шкафу уже подсоединен сетевой шнур с вилкой

Подготовить место под установку встраиваемой духовки. Обычно производители рекомендуют чтобы сзади и снизу поступал холодный воздух для вентиляции. Если в мебели есть задняя стенка, в ней делают отверстие или вообще ее вырезают насколько это возможно

Чтобы обеспечить приток воздуха снизу, можно по бокам уложить подкладки высотой в несколько сантиметров (важно чтобы вверху между духовкой и столешницей тоже оставался воздушный зазор. Кроме того, боковые стойки шкафа должны быть подогнаны под размеры духовки — ее надо закрепить к боковинам шурупами.
Такого плана картинка будет в вашей инструкции с точными монтажными размерами

Встраиваемый духовой шкаф устанавливают на место, проверяем вертикальность и горизонтальность установки строительным уровнем, при необходимости, корректируем

Открываем дверку, на боковых планках есть отверстия, в них устанавливаем саморезы, которые будут держать духовку на месте. Чтобы при вкручивании шурупов стенки мебели не разломались, предварительно сделайте отверстие, использовав сверло диаметром чуть меньше диаметра самореза.

На этом, собственно, все. Подключить духовой шкаф уже подключили, но не всем до конца понятны некоторые нюансы и, скорее всего, есть масса вопросов по электрической части. О них и поговорим дальше.

Как своими силами подключить питающий кабель

Итак, мы выбрали способ, как подключить наши первоочередные кухонные устройства. Но наши питающие кабели подключены условно. Выясним, как это сделать по-настоящему. Традиционно, рассмотрим раздельно, духовой шкаф и варочную поверхность.

Для духового шкафа (мощностью не более 3.5 кВТ, Р=3.5 kW) необходимо приобрести кусок кабеля ПВС 3*2,5 и обычную бытовую вилку на 16А. Длина кабеля должна быть такой, чтобы после подключения кабель не был натянут

При присоединении к вилке (условимся, кабель имеет коричневую, синюю и желтую жилы), важно подключить желтую (желто-зеленую) жилу к клемме земля. Порядок подключения фазы и ноля следующий: коричневая жила это фаза, синяя это ноль. В розетке фазу можно определить с помощью индикатора фазы (любой бытовой прибор не реагирует на порядок фаза-ноль – если вилку телевизора вставить противоположно текущей позиции, то телевизор все равно будет работать, однако, будет лучше, следовать условиям эксплуатации данного электроприбора)

Далее, снимается небольшая пластиковая крышка, в месте подсоединения кабеля

В розетке фазу можно определить с помощью индикатора фазы (любой бытовой прибор не реагирует на порядок фаза-ноль – если вилку телевизора вставить противоположно текущей позиции, то телевизор все равно будет работать, однако, будет лучше, следовать условиям эксплуатации данного электроприбора). Далее, снимается небольшая пластиковая крышка, в месте подсоединения кабеля.

Там мы увидим соединение для каждой жилы кабеля.

Присоединение выполним следующим образом: L- это фаза, N- ноль, знак земля — желтый (желто-зеленый — это цвета земли с точки зрения электрики) согласно цветам жил

Очень важно: цвета жил провода в вилке при сочетании земля-фаза-ноль, должны соответствовать аналогичному сочетанию в подключаемом устройстве. Если в вилке фаза это коричневая жила кабеля, то и в духовом шкафе это коричневая жила. Точно так же с нулем и землей – сугубо по цветам

Точно так же с нулем и землей – сугубо по цветам.

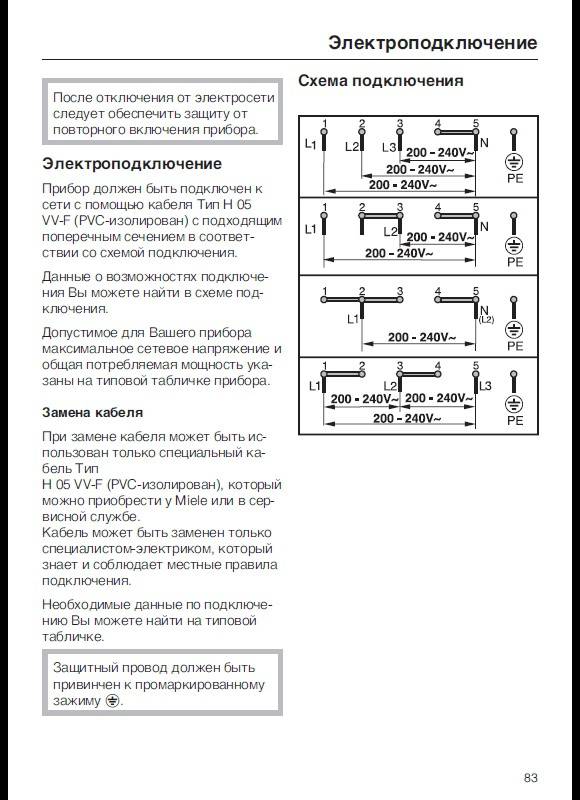

Варочная поверхность. Как правило, модели варочных поверхностей универсальны. Это подразумевает подключение как на 220В так и на 380В. Переход как на одно так и другое напряжение реализуется с помощью установки соответствующих перемычек. У большинства варочных панелей, в месте подсоединения питающего кабеля (удобно доступная пластмассовая крышка) можно увидеть подобную схему подключения:

В случае квартиры, где выделенное напряжение 220В вывод очевиден (в случае частного дома, при выделенных 380В, электрики адаптируют вывод питания на варочную поверхность на 220В).

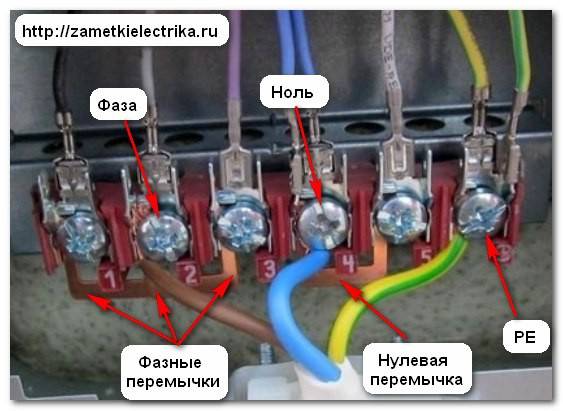

Для того, чтобы варочная поверхность работала от 220 В, следует установить перемычки согласно строке 3 схемы подключения. Для напряжения 380В выбираем строку 1. Практически это может выглядеть так:

Или так:

Что касаемо питающего кабеля, лучше использовать ПВС 3*6 (кроме случая, когда кабель в розетке меньшего сечения – а это 3*4мм2). В любом случае, рекомендуется придерживаться принципа – сечение питающего кабеля не может быть меньше сечения кабеля в розетке (провода выступающего из стены, для подключения варочной поверхности). Больше может. Как уже говорилось выше, варочная поверхность емкий потребитель электроэнергии. При мощности 7,3 кВт (Р=7,3kW), необходимо установить розетку и вилку, рассчитанные на ток 32А.

Сочетание цветов жил кабеля с землей, фазой и нулем полностью аналогично случаю духового шкафа.

При подключении питающих кабелей духового шкафа и варочной поверхности была указана марка кабеля ПВС. ПВС это гибкий многожильный силовой кабель в ПВХ изоляции. Но при неразъемном соединении с кабелем электропроводки (а это в большинстве случаев кабель марки ВВГ-нг, с монолитными негибкими жилами) эффективнее было бы использовать аналогичной марки кабель. С точки зрения простоты соединения — возможно. С точки зрения эксплуатации – все таки мы имеем дело с бытовыми приборами, а им присуща некоторая подвижность. Монолитный кабель рассчитан на неподвижность, вероятность поломки жил есть, но не большая. Вероятность же поломки мест соединения внутри прибора уже выше. Поэтому многожильный кабель (ПВС) более удобен, в данном случае.

При выполнении работ с электрооборудованием строго выполняйте меры безопасности от поражения электрическим током.

Схема подключения проводов к комбинированной розетке

Теперь переходим к подготовке питающего кабеля , необходимо снять с него изоляцию и зачистить жилы. Затем подключаем его к силовой розетке , при этом фаза и ноль подсоединяются прямо к механизму, а для заземления есть отдельная клемма, расположенная между «евро» розеткой и силовой.

Далее необходимо соединить механизмы розеток между собой согласно схеме, для этого используем небольшие куски проводов сечением 2,5 мм.кв. Должно получится примерно так:

Проверяем визуально все соединения и производим контрольную протяжку всех болтов клемм , после чего можно одеть корпус розетки, закрепив его болтом.

На этом подключение комбинированной розетки завершено. Можно проверять её работу, предварительно включив подачу электроэнергии в электрощите. Еще добавлю, что к этой розетке идеально подходит белая силовая пластиковая вилка, подробно о ней мы рассказывали ЗДЕСЬ.

Встроенная варочная панель — практически обязательный атрибут современной кухни. В последние годы большая часть потребителей предпочитает электрические печи, так как они по многим характеристикам впереди газового оборудования.

Отдельная розетка для варочной панели и духового шкафа и выделенная линия обеспечивают функционирование этих мощных потребителей электричества.

Подключение варочной панели к электрической сети своими руками

Итак, если вы решили своими руками подключить такой электроприбор, как варочная панель, внимательно изучите нижеследующие инструкции. Они предполагают, что в сети уже организована соответствующая разводка кабелей, установлены защитные автоматы и силовая розетка. В случае принятия решения о подключении бытовой техники для пищеприготовления непосредственно к электрической сети, минуя штепсельное соединение вилки и розетки, один из концов проводника подсоединяется не к вилке, а сразу на выходы защитного автомата.

Подключение варочной панели к однофазной электрической сети

Если ваше жилище обеспечивается электрической энергией посредством сети с напряжением 220 В и одной фазой, то для подключения индукционной варочной панели рекомендуем вам воспользоваться приведенным ниже алгоритмом.

  1. Подготавливаем кабель. Его длина должна соответствовать расстоянию от места установки варочной панели до силовой розетки с учетом небольшого запаса на возможные манипуляции. С концов кабеля снимается слой верхней изоляции, затем от изоляции освобождаются и окончания жил кабеля. Т.к. провода многожильные, целесообразно их обжать либо пропаять.
  2. К одному концу проводника подсоединяется штепсельная вилка. Заземляющая жила подключается к верхнему ее контакту, а к нижним – фазная и нулевая жилы.
  3. Варочная панель может иметь на выходе четыре (два фазных, один нулевой и один заземляющий), или шесть (три фазных, два нулевых и один заземляющий) контактов. С подключением варочной панели, имеющей 4 провода на выходе вы можете столкнуться, если приобрели технику фирмы Electrolux. Обычно возможные схемы подключения варочной панели к электрической сети изображены на ней самой непосредственно рядом с выходами контактов. Но, в общем-то, несложно разобраться самостоятельно в том, что при подключении данного энергоприемника к однофазной сети несколько контактов одинакового назначения необходимо соединить специальными перемычками, которые обычно идут в комплекте с варочной панелью (в случае отсутствия перемычек в комплектации их можно изготовить из кусочков провода).
  4. Далее можно осуществить подключение объединенных перемычкой фазных контактов варочной панели к другому концу фазного провода. Соответственно, нулевой выход соединяем с нулем проводника, а заземляющий – с землей проводника.
  5. Подсоединенный к варочной панели кабель закрепляем на ее корпусе специально предусмотренной для этого фиксирующей скобой. Это предотвратит лишние механические воздействия на места соединения проводников.

Подключение варочной панели к трехфазной электрической сети

Подключение варочной панели к трехфазной сети имеет некоторые отличия от подключения к однофазной. Алгоритм его будет следующим.

  1. Подготавливаем многожильный кабель по аналогии с пунктом из предыдущего раздела.
  2. Соединяем провод с вилкой. В случае с устройствами, предназначенными для трехфазной сети, нулевой проводник подключается к верхнему контакту вилки, заземляющий – к нижнему, а к центральным контактам подсоединяются фазные провода.
  3. Если варочная панель имеет шесть выводов, то два из них, которые являются нулевыми, объединяются специальной перемычкой. Далее все выходы соединяются с соответствующими жилами кабеля, к которому мы подсоединили штепсельную вилку. Если варочная панель имеет только четыре вывода, одну из фаз кабеля мы попросту не используем.
  4. Закрепляем кабель на корпусе варочной панели скобой-фиксатором.

Важно! Изложенные в данной статье алгоритмы монтажа применимы и для других электроприборов. Они так же помогут вам решить вопросы, как подключить электроплиту самостоятельно или как подключить духовой шкаф к электричеству

Теперь вы осведомлены о том, с какими трудностями вы можете столкнуться, если решите отдать предпочтение современной электрической бытовой технике для приготовления пищи. Надеемся, что использование наших рекомендаций поможет сделать эти трудности совершенно несущественными.

Розетка для духового шкафа и варочной панели

Электрические варочные поверхности и духовые шкафы потребляют большую мощность (от 2,5 до 10 кВт). Потому, по современным правилам электробезопасности, розетка для духового шкафа требует отдельной выделенной линии электропитания от щитка.

Причём, если варочная панель и духовой шкаф предусматривают независимую установку, то для них потребуются две розетки, с отдельными точками подключения на распределительном щитке.

У многих возникает вопрос, а можно ли подключить электрический духовой шкаф от уже существующей обычной розетки, которая ранее была установлена на кухне для чайника, микроволновки и т.п.?

  • Можно, главное чтобы при этом соблюдались 3 условия:
  • духовка должна быть мощностью не более 3,5 кВт;
  • розетка подключена трехжильным медным кабелем от щитка сечением не менее 2,5 мм2;
  • в электрощите заменить обычный автомат с тепловым расцепителем на дифференциальный автомат с номинальным током не более 16 А.

По третьему условию, у некоторых могут возникнуть неудобства и небольшие проблемы. Как правило, у многих до сих пор на всю розеточную группу стоит один автомат на 16 А — 25 А, плюс еще один на освещение.

При замене единственного автомата для розеток на дифференциальный 16 А и подключении через него духовки, практически не возможно будет пользоваться другими электроприборами, пока работает духовой шкаф и готовится пища.

Здесь уже вам самостоятельно придется делать выбор, либо в пользу экономии (не прокладывать новую проводку, отдельную розетку и т.д.), либо в пользу комфорта и удобства. Оставлять в щите обычный модульный автомат без защиты от токов утечки, при подключении духового шкафа в старую розетку, не рекомендуется.

Высота установки новой розетки под духовку, должна быть не более 90 см от пола. Хотя ее также не редко ставят на уровне ножек кухни.

Самое главное здесь – удобство эксплуатации. По технике безопасности, при влажной уборке и протирке духовки мокрой тряпкой, ее обязательно нужно отключать от электросети.

И залазить каждый раз под самый низ кухни, чтобы выдернуть вилку, не всегда удобно. Кроме того, здесь нужно учесть такие возможные ситуации, как протечка воды и затопление кухни. Поэтому на 5-10 см над полом, розетку все же следует приподнять.

Основное требование по размещению розетки – не располагать ее непосредственно за духовым шкафом. Можете ее установить слева, справа или как говорилось выше – под ним, непосредственно возле пола.

Когда с местом расположения розетки определились, необходимо ее подключить.

Фазную и нулевую жилу кабеля подсоединяете на крайние контакты розетки

При этом абсолютно не важно где будет расположена фаза, а где ноль – справа или слева. Заземляющую жилу (желто-зеленую) подключаете к клемме заземления (обычно средняя)

Ставите на место рамку или декоративную крышку.

Требования к проводке

Особое внимание следует уделять качеству электрической проводки, от чего зависят безопасность и правильность функционирования всей системы

Во внимание принимают следующие факторы:
Духовой шкаф и варочную поверхность подключают через заземление. В вилке или розетке для духового шкафа должно присутствовать 3 или 5 контактов (в первом случае для сети 220 Вольт, во втором — для 380 Вольт)

В заданиях старой постройки этого условия придерживались не всегда. Однако современные требования иные, поэтому понадобится прокладка нового кабеля.
Электрическая проводка соединяется с распредкоробкой только через УЗО (устройство защитного отключения).
Оборудование небольшой мощности (до 2,5 киловатт) подключают к существующей электросети (если она отвечает современным требованиям). Для подключения мощного оборудования понадобится выделенная линия.

Оптимальное сечение кабеля — 6 квадратных миллиметров. Провод с таким сечением выдержит длительную нагрузку на уровне 10 киловатт. Рекомендуемый класс защиты автомата — C32. Если мощность панели не превышает 8 киловатт, достаточно будет кабеля с сечением 4 миллиметра и автомата с классом защиты C25.

Правильный выбор кабеля — ВВГнг или NYM. Приобретая кабель, учитывают диаметр проводника. Для провода с сечением в 4 миллиметра диаметр составит 2,26 миллиметра, а для 6-миллиметрового проводника — 2,76 миллиметра.

Данные для устройства защитного отключения на один пункт превышают номинал автомата защиты. Для устройства на 32 Ампера понадобится УЗО на 40 Ампер.

Разновидности

На данный момент различают.

  1. По типу:
  • зависимые;
  • независимые.

2. По нагреванию либо методу нагрева:

  • газовые;
  • электрические.

Первый вариант имеет выключатель. Включить оборудование можно с помощью всего одной кнопки. Функционирование возможно только вместе с варочной панелью, то есть в паре с плитой. Касаемо независимого типа, то он работает в автономном режиме и оснащён отдельной панелью управления, где предусматривается каждая активно используемая функция духовки.

Что касается газовых духовок, то они больше подойдут для тех людей, которые привыкли к стандартным варочным устройствам. Касаемо подключения, следует отметить, что подключить духовой шкаф без вилки к работе достаточно сложно, лучше всего доверить этот процесс специалистам. Подобный вид техники оснащён соплами конфорок, которые расположены внизу духовки.

Если вы остановили свой выбор на электрической духовке, вы приняли правильное решение. Что касается схемы подключения духового шкафа электрического типа, то она достаточно проста, что позволяет выполнить подсоединение самостоятельно, без посторонней помощи.
