Правила и схема подключения выключателя света с одной клавишей

Установка проходного двухфазного выключателя

Для управления несколькими осветительными приборами из разных концов помещения, используют проходной выключатель с двумя клавишами. Он похож по внутреннему устройству на два проходных одноклавишных, объединенных в общем декоративном корпусе. В нем находятся две группы клемм, которые размыкают подачу тока с одной пары электропроводов на другую.

При проведении проходного подключения важно не перепутать пары проводников, чтобы оба выключателя замыкали контакты одной из двух электрических цепей

Как провести монтаж:

  1. Фазный проводник из монтажной коробки прокладывается к клеммам 1 и 2 (справа), которые по схеме соединены между собой.
  2. Из выключателя отходят уже четыре фазы, которые ведут к коробке, а потом ко второму выключателю.
  3. От выключателя №2 отходят (не пересекаясь) две фазы. Их ведут к коробке, где подсоединяют к двум независимым проводникам, ведущим к светильникам.

Осуществляя монтаж, можно провести сначала одну пару проводов, а затем вторую, чтобы не перепутать их, иначе схема не сработает.

Подключение светильника и выключателя

Отвечая на вопрос как правильно подключить выключатель и светильник, необходимо подчеркнуть, что последовательная сборка схемы светильника с розеткой, любым выключателем происходит с обязательным соблюдением ряда условий.

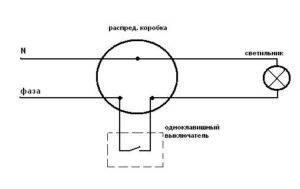

Схема подключения светильника и выключателя.

Подключение даже самого простого прибора должно выполняться лишь при разрыве фазы. При выключении цепь автоматически размыкается и, как следствие, к лампе прекращается подача напряжения. Используя распределительную коробку без дополнительных подключений происходит соединение светильника с проводом, который носит название нулевого. Фаза, проходя через установленный электрический прибор предоставляет возможность управления лампой, осуществления обслуживания, последующего ремонта светильника в случае необходимости.

От автомата идет первоначальный фазный провод. Его нужно соединить с аналогичным проводом, направленным к выключателю. Другая фаза должна быть быстро соединена проводом питающего типа, который также далее подключается к лампе.

Далее визуально осматривается схема соединения лампочки с двумя светильниками / одним и на этом этапе вы должны убедиться в том, что все надежно и главное последовательно соединено. В итоге, все скрутки должны быть уплотнены при помощи любых плоскогубцев, дополнительных трубок, зафиксированы простой изолентой. Все кабели, которые использовались для установки и подключения понадобятся уже в дальнейшей работе и поэтому складываются в коробке максимально аккуратно.

Как итог, все рабочие жилы любой лампы будут соединенными через приобретенный выключатель с проводкой в помещении.

Так легко решается проблема того, как подключить два к одному выключателю, если у него лишь одна клавиша. При этом действие данной схемы распространяется в том числе на подключение двухклавишного выключатель на два светильника.

Виды и типы выключателей

Выключатели разделяются: по типу, виду, каждый тип имеет свои способы применения. И вот как раз в таблице ниже, мы видим их подразделение по степени защиты.

На данный момент широко используемся международная система защиты (International Protection) IP. После этих букв указывается две цифры и необязательная буква.

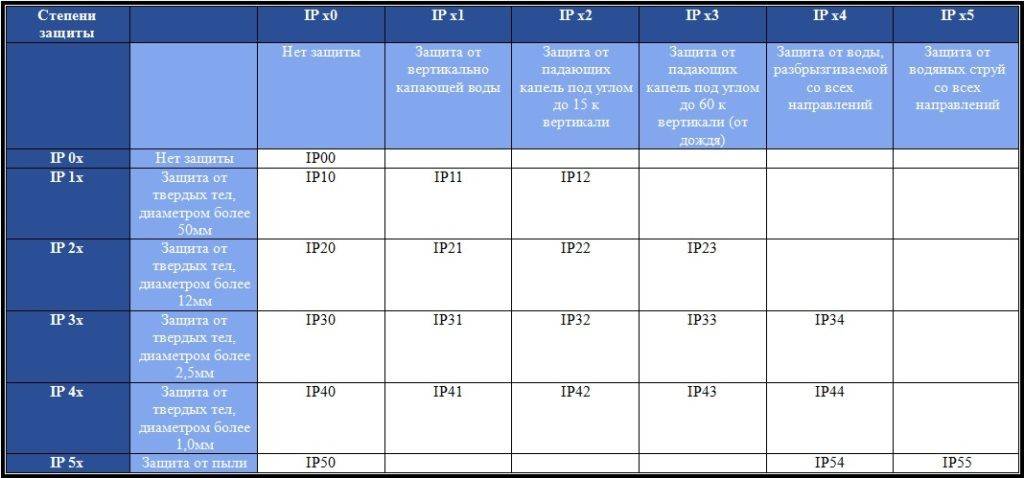

Степени защиты выключателей

Первая цифра показывает, что существует защищенность изделия от попадания в него посторонних предметов. Эти предметы имеют любой размер, вплоть до размера частиц пыли. Второй цифрой обычно обозначается степень защищенности от влаги. Она имеет корреляционную зависимость: чем больше цифры – тем выше степень. Выключатели различаются по способу коммутации — могут быть с винтовыми или безвинтовыми зажимами. В случае с винтовыми зажимами, провода зажимаются между пластин при помощи винта. Однако есть один минус в данном соединение — со временем большая вероятность ослабления контакта, по-этому периодически приходится подкручивать винты. Безвинтовой зажим делает работу по монтажу значительно проще и за счет конструкции механизма, обеспечивается надежный контакт провода с токопроводящей арматурой.

Коммутаторы клавишного типа

Коммутаторы состоят из закрепленных внутри корпуса контактов и качающегося механизма, поджатого пружиной. Клавишные коммутаторы, можно подразделить на две вариации:

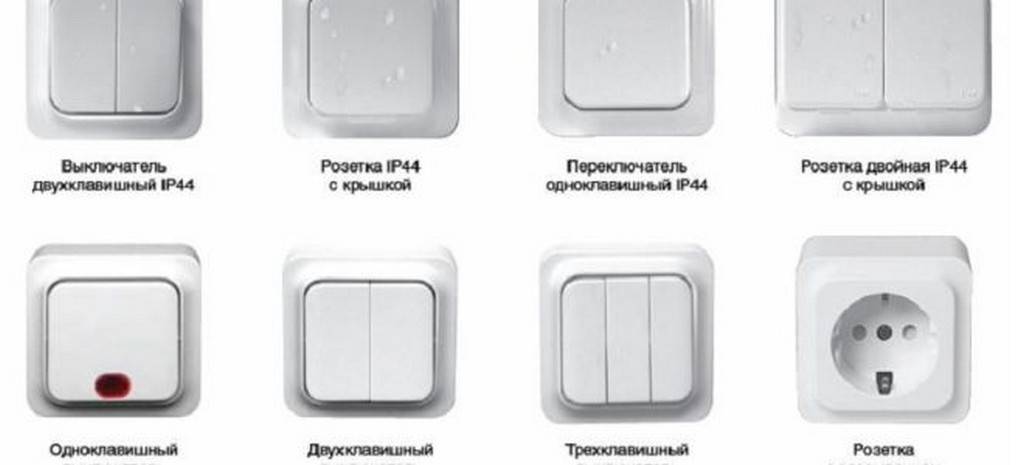

Типы выключателей

  1. С использованием шарика который при нажатии на клавишу начинает двигаться по качающемуся коромыслу. Проходя ось, он перекатывается по плечу коромысла, тем самым передвигая механизм с контактами в другую противоположную сторону.
  2. Тип выключателя с использованием подпружинной рамки. Поскольку она имеет возможность качаться на своей оси, то тем самым разрывает либо создает электрический контакт.

Вне зависимости от типа устройств включение-выключение оборудования производится нажатием на клавишу. Такие коммутаторы, при правильной эксплуатации, характеризуются длительным сроком службы в пределах нескольких десятков лет. Да и стоимость их невелика. На рынке можно встретить конструкции разного вида: есть более легкие, есть более сложные — когда на одном основании закреплены две и более клавиш.

Коммутаторы шнурового типа

Такой вариант эпохи прошлого века идеально подходит для бра, настольных ламп и прочих светильников. Поскольку их основной особенностью является наличие прочного шнурка, который выходит из корпуса выключателя. Собственно включение-выключение данного предмета происходит именно за счет этого шнурка. Закрепленный на рычаге, он, в свою очередь, взаимодействует с двигающейся контактной колодкой. Отпуская шнурок, тем самым вы производите распрямление , закрепленной в корпусе пружины и колодка возвращается на прежнее место. Необычность данного типа проявляется в модификации — управления двумя и более лампочками. Они реагируют на количество натяжений шнурка.

При первом натяжении — включается один из осветительных блоков, при втором — следующий и так далее. Выключение происходит в обратном порядке.

Схема соединения проводов в распредкоробке

Теперь переходим к соединению всех проводов в распредкоробке. Туда у вас должно заходит три кабеля:

кабель питания от щитовой

идущий вниз на выключатель

на светильник

Сначала соединяете между собой нулевые жилы N и жилы заземления Pe. Они должны идти напрямую от щитка до светильника, минуя сам выключатель.

Удобнее всего это сделать зажимами Wago.

Для линий освещения они вполне приемлемый вариант. И даже те, кто их постоянно критикует и никогда не ставит на розеточные группы, вполне себе используют в осветительных цепях.

После этого приходящую фазу L с кабеля щитовой, соединяем с фазой L, уходящей вниз к выключателю. Другую фазу L1 с кабеля светильника, подключаем на жилу L1 от одноклавишного выключателя.

Еще раз проверяете всю схему. Питающая фаза должна прийти с щитка и уйти на выключатель снизу. С него вернуться в распредкоробку и далее последовать на светильник.

Чтобы подключить две лампочки или два светильника с одного выключателя, в распредкоробку должен заходить еще один кабель, который и будет идти на второй светильник. Подключается он к тем же самым проводам, что и первый.

Только вместо двухконтактных зажимов Ваго возьмите трехконтактные.

Закрываете крышкой коробку, на одноклавишник ставите декоративную рамку и проверяете работоспособность освещения.

Все вышеописанное, казалось бы, элементарно и просто. Какие же ошибки здесь можно наделать?

Особенности выбора

Широкий ассортимент данных устройств нередко создает серьезные затруднения при их выборе. Поэтому рекомендуется сразу обратиться в специализированный магазин, где возможно получить расширенную консультацию относительно любой модели. После этого будет уже гораздо проще выбрать наиболее подходящий вариант с соответствующим дизайном и техническими характеристиками к которым могут подключаться кабели.

Качественный выключатель должен соответствовать ГОСТу Р 51324.1-99 и работать с напряжением до 250 вольт, при нагрузке 10 ампер. Такие изделия обязательно помечаются специальной маркировкой отечественных или зарубежных производителей.

Необходимо на месте разобраться с количеством коммутирующих цепей и полюсов, поскольку конструкция может быть одно-, двух- или трехполюсной. Механизмы также различаются между собой. Они разделяются на клавишные, кнопочные, шнуровые, поворотные или перекидные, выполненные в виде переключателя.

Конструкция корпуса предполагает в основном стандартное подключение выключателя света, однако некоторые модели предназначены для встраивания их в электрические приборы. Кроме того, все выключатели отличаются способами установки и методами крепления, в зависимости от модификации.

Выбирая нужное устройство, следует проверить, насколько мягко работают его клавиши. Для это несколько раз выполняется процедура включения и выключения. Все детали должны работать плавно, без зацепов и посторонних звуков. Правильное функционирование устройства указывает на хорошее качество сборки.

Как поменять выключатель света в квартире пошагово своими руками: с одной клавишей или двумя кнопками, схемы и инструменты для замены самостоятельно

Как подключить люстру с 5 лампами к выключателю с 2 клавишами

Как починить выключатель света – инструкция по ремонту

Как снять выключатель со стены, что для этого нужно

Схема подключения выключателя

Четырехклавишный выключатель: схема подключения

Примеры практического применения

Цифровой прибор следует перевести переключателем в режим прозвонки.

В этом случае одной и той же лампой можно будет управлять с каждого этажа и, при желании, с подвала.

Проходной выключатель позволяет замкнуть одну из двух цепей Как сделать проходной выключатель из обычного: порядок выполнения работ Не всегда удается быстро найти подходящую модель устройства, позволяющего управлять освещением сразу из двух точек. Соединение проводников с помощью специальных зажимов WAGO.

Посмотрим на следующую принципиальную схему: На ней изменились три вещи: К коммутационной коробке S1 к переключателю S2 подключены два кабеля, которые используются для питания других переключателей освещения. Выделяют ПВ открытого для соединения с открытой проводкой и закрытого тип Для соединения с проводкой, идущей внутри стен. Схема с двумя проходными выключателями, допускающее управление двумя нагрузками Более детально разобраться со схемой подключения переключателя с двух мест поможет следующее видео: Здесь наглядно показано, как соединять провода в распределительной коробки, чтобы в процессе эксплуатации не возникало трудностей.

5 комментариев

Электрическое освещение — незаменимый спутник любой современной квартиры. Первое используется для подключения контакта на входе, второе — на выходе. Для их соединения в простейшем случае необходимо два двухжильных кабеля. При этом их функциональные возможности сильно отличаются.

Места использования Помимо спальни похожие ситуации могут возникать достаточно часто. Перед началом работы с помощью тестера напряжения убедитесь, что на силовых кабелях нет электрического потенциала, предпочтительно на всех выводах выходящих из короба. Перекрестное устройство подсоединяется между проходными. Выбирая подходящий вариант, следует покупать модель на одинаковое количество клавиш для каждой точки. В таких ситуациях возникает необходимость управления освещением с двух мест, именно для решения таких задач и предназначены так называемые проходные выключатели.

Разновидности перекрестных и проходных переключателей

При современном электромонтаже более часто стали применяться проходные переключатели, которые способны выключать или включать, например, освещение в комнате при входе в комнату и одновременно возле кровати или, например, с двух сторон коридора. Для первого случая на монтаж потребуются подрозетники. Также выгодно использовать подобную схему в небольших домах, величиной этажей. Схема электрическая включения лампы из трех мест. Обычный выключатель только замыкает и размыкает цепь Установка двух обыкновенных выключателей в разных местах комнаты не позволит управлять лампой сразу из двух мест.

Подобно переключателю S1 соединяем защитные проводники с одним разъемом и нейтральными проводниками с помощью второго разъема. Выводы и полезное видео по теме Как происходит на практике применение схем по подключению проходных выключателей из нескольких мест, можно узнать из представленных видеороликов. Благодаря этим перемычкам, фаза на источник освещения может быть подана либо с одного, либо второго выключателя, что позволит включить освещение с нескольких мест. Подобные решения пригодятся в больших домах и маленьких квартирах. Чтобы не ошибиться, что за выключатель, следует ознакомиться со схемой включения, которая присутствует на корпусе выключателя. Схема подключения двухклавишного проходного и перекрёстного переключателя с двух и более мест.

Как подключить одноклавишный выключатель света

Схема подключения одноклавишного выключателя к лампочке:

Сама схема состоит из одной, двух или нескольких ламп, которые включены параллельно. Также эта схема напоминает схему подключения проходного выключателя.

По сути то, как расположены провода, не имеет особого значения. Они могут располагаться внутри самой стены или быть на поверхности. Выключатель наружного вида в квартире рекомендуется, если недавно был сделан качественный ремонт и отсутствует нужда в разрушении стен и необходимость проводки каналов.

Существует несколько способов монтажа одноклавишного выключателя. Здесь представлен вариант монтажа наружного одноклавишного выключателя.

Как правило, под выключателем расположено ещё одно устройство – розетка или —розетка с заземлением—. Учитывая это, кабели этих устройств собирайте в одну гофру.

  1. Для того, чтобы проверить в кабеле отсутствие напряжения, необходимо использовать индикаторную отвёртку. После проведения всех нужных манипуляций по отключению электроэнергии, самое время начинать установку выключателя.
  2. Необходимо рукой достать клавишу выключателя.
  3. После этого необходимо снять рабочий механизм замыкания/размыкания электроцепи. У него нет специальных пружин, лапок или держателей. Учитывая это, снимайте его довольно легко.
  4. Затем надо определиться с тем, где будет монтироваться выключатель. После этого надо поставить на стене точки для установки крепежа. Для этого понадобится взять пустой корпус и приложить его к стене.
  5. Теперь нужно выровнять по уровню и затем нанести при помощи маркера точки для сверления. После этого при помощи дрели нужно будет сделать отверстия для крепежа. Также можно выбрать и альтернативный метод крепления.
  6. Теперь с корпуса выключателя нужно снять эластичную заглушку. Она обычно находится сверху. Затем её надо завести в отверстие провода, потом провести в конец гофрированной трубы. Эта труба обычно начинается с потолка.
  7. Итого должно выйти аккуратное и плотное соединение гофры с корпусом. У него должен быть открытый доступ к проводам для дальнейшей работы.
  8. Теперь необходимо заняться подключением выключателя. На конце проводов есть материал изоляционного вида (8-10 мм). Его надо зачистить.
  9. После этого к клемме (маркировка L) нужно подсоединить белый провод. Синий провод присоединяется к другой клемме (маркировка 1).
  10. Провод, который ведёт к розетке, необходимо проложить в обвод рабочего узла. Затем нужно его вывести в отверстие корпуса снизу. В то же отверстие надо вставить второй конец гофрированной трубы.
  11. Теперь нужно обратно собрать выключатель. Для этого надо поставить на место лицевую панель, после чего зафиксировать клавишу.

На завершающем этапе нужно произвести тестирование. Для этого требуется запустить подачу электроэнергии и пару раз нажать на клавишу. Если устройство зажглось после включения, всё сделано правильно.

Варианты использования двухклавишного выключателя

Теперь разберемся, в каких случаях является оправданным подключение двухклавишного выключателя, или все же установить выключатель с одной клавишей.

На самом деле такие случаи довольно многочисленны. Поэтому просто перечислим несколько наиболее распространенных:

  1. При необходимости иметь возможность регулировать интенсивность освещения. Одна люстра, имеющая, например, шесть лампочек, может подключаться к двум клавишам. Тогда, нажимая любую из кнопок, вы сможете включить три лампочки. Нажав вторую – все шесть. Выбирайте сами, что хотите получить – интимный полумрак для семейных посиделок или же мощное освещение, подходящее для праздника.
  2. Если нужно подключить лампочки, расположенные в ванной комнате и туалете. Если устанавливать два независимых выключателя, они займут довольно много места – это будет бросаться в глаза, выбиваясь из тщательно проработанного интерьера.
  3. Часто применяются опытными любителями аквариумов. В пасмурные дни лучше подходит дополнительное освещение в виде лампы дневного света. По вечерам же желательно подключать обычные лампы накаливания – они дают более яркий и теплый свет. Чтобы не громоздить лишние выключатели, можно обойтись всего одним, который успешно будет справляться с возложенными на него функциями.

Есть и множество других случаев, когда установка двойного выключателя света станет лучшим выбором. Но и перечисленных вполне достаточно, чтобы понять – это весьма удобное и практичное решение.

Назначение и особенности

Выключатель освещения – это особое устройство, позволяющее замыкать и размыкать контакты, оказывая, таким образом, воздействие на электрическую цепь, в состав которой может входить от одного до нескольких электроприборов. Встраиваемые мебельные выключатели мало выступают над окружающей их поверхностью (конструкция оказывается «утопленной» в стену). Именно поэтому они часто используются в шкафах купе, шкафчиках для ванных комнат и кухонь, изготовленных из стандартных материалов. Такие устройства обеспечивают подсветку самой мебели, а также декоративных элементов. Но если освещения требует хромированная мебель, то с установкой врезных моделей могут возникнуть некоторые сложности.

Врезные выключатели могут использоваться для того, чтобы регулировать работу нескольких видов ламп:

  • накаливания;
  • энергосберегающих;
  • люминесцентных;
  • галогеновых (рассчитанных на напряжение в 12, 24 и 220 В);
  • светодиодных (отдельных и объединённых в ленты).

Кроме того, у врезного выключателя есть несколько неоспоримых преимуществ:

  • комфортное использование, связанное с максимальной изоляцией корпуса механизма от температурных воздействий и попадания влаги;
  • оригинальный внешний вид;
  • возможность продолжительной эксплуатации.

Однако устранение возможных неполадок в самом устройстве и питающей его сети зачастую может быть связано с определёнными сложностями (это связано со спецификой монтажа).

Почему одноклавишный выключатель должен обрывать фазную жилу?

При подключении одноклавишного выключателя вам обязательно необходимо знать, что к его контактам подключается только фаза. Вот основные правила, почему должно быть именно так:

  1. Током может ударить только фаза.
  2. Для того чтобы провести безопасную замену ламп фазу необходимо отключить. Если вы правильно выполнили подключение однофазного выключателя, тогда можно безопасно менять лампу на светильнике.
  3. Если выполнить неправильное подключение, тогда ваше устройство может работать неправильно или сломаться. При подключении помните, что фаза обязательно должна обрываться выключателем.

Это основные причины, которые помогут не только продлить срок службы выключателя, но и помогут обезопасить вашу жизнь. Проходной выключатель поможет выключать свет автоматически.

Как подключить 3 розетки и 1 выключатель из одной распределительной коробки

Иногда нужно к уже имеющейся проводке подключить дополнительно одну или несколько розеток. Это легко можно сделать, заведя в распределительную коробку ещё один кабель.

Следует отметить, что для розеток принято использовать соединительные провода с большей площадью сечения. Связано это с тем, что в розетку включаются разнообразные бытовые приборы. Это может быть чайник или, к примеру, пылесос. Потребляемая ими мощность выше, чем у простой лампочки, и поэтому тонкие провода могут нагреваться, что нежелательно. Поэтому розетки подключают кабелями, сечение которых начинается от 2,5 мм2.

Процесс подключения заключается в подсоединении провода к линии питания, пришедшей к распределительной коробке от щита. Как и при монтаже выключателя, все работы должны проводиться только при выключенных пробках.

  1. Как и в первом случае, сначала монтируются розетки на стене. Теоретически можно установить любое количество розеток, соединив их между собой параллельно.

    Для соединения розеток друг с другом используются специальные перемычки

  2. Далее от них прокладывается кабель к распределительной коробке. Крышка снимается и проводник заводится внутрь.
  3. Две жилы соединяются с магистральной линией, пришедшей от щитка. Если всё сделано правильно, то индикатор покажет наличие напряжения в розетках (загорится красный светодиод).
  4. После этого все провода снова укладывают внутрь коробки и закрывают крышкой.

    Линия розеток подключается напрямую к приходящим со щитка фазовому и нулевому проводам

Во избежание короткого замыкания изоляция должна полностью исключить возможные контакты проводов с разными полюсами.

Недостатки

1

Если у вас перегорела лампочка и ее нужно заменить, при такой схеме не сразу можно понять, свет включен или выключен.

Будет неприятно, когда при замене, лампа просто может взорвать перед глазами. В этом случае самый простой и надежный способ отключить автомат освещения в щитке.

2

И чем больше у вас светоточек, тем большее их количество будет в распредкоробках. Подключение кабеля напрямую по схемам без распаечных коробок уменьшает количество соединений, но в разы может увеличить либо расход кабеля, либо количество его жил.

Если у вас проводка идет под потолком, то придется оттуда опускать провод к каждому переключателю, а потом обратно поднимать его вверх. Лучший вариант здесь, применение импульсных реле.

А если вам вообще не хочется прокладывать провода и штробить стены, можно ли в этом случае смонтировать проходные выключатели? Можно, при этом все затраты будут  в районе 800-1000 рублей. Как это сделать, читайте в статье “Беспроводной проходной выключатель.”

Источники – https://cable.ru, Кабель.РФ

Пошаговая инструкция подключения одноклавишного выключателя

Провод синего цвета ещё на входе соединяется с другими проводами аналогичного цвета. Затем корпус установить в нишу стены и закрепить его специальными лапками путем затягивания винтов крепления. В коробке их соединяют с проводами от светильника.

Как правильно выбрать В зависимости от вида электропроводки открытой или скрытой в доме могут быть применены выключатели одного или другого вида. Иногда сперва одевается пластиковый декоративный кожух, а клавиша в самом конце.

Это легко можно сделать, заведя в распределительную коробку ещё один кабель.

Однако если вы не уверены в правильности действий, лучше подстрахуйтесь и первое подключение проведите под наблюдением опытного электрика.

Провод, который выходит с одноклавишного выключателя соединяется с фазным проводником светильника.

Если у вас его нет скорее всего нет — берите монтажный нож и зачистите концы на 20 мм. Однако если вы не уверены в правильности действий, лучше подстрахуйтесь и первое подключение проведите под наблюдением опытного электрика. Рекомендуем ознакомиться:. Как подключить одноклавишный выключатель? Как установить в подрозетник?

Схема подключения выключателя с распредкоробкой

Нередко новостройки сдают жильцам в виде бетонной коробки с «голыми» перекрытиями, поэтому приходится самостоятельно устанавливать двери, проводить электропроводку, заниматься отделкой поверхности. Конечно, при желании можно воспользоваться помощью мастера, но это обойдется дороже. Чтобы понять, как сделать монтаж своими силами, мы рассмотрим схему подключения выключателя, светильника, автомата и распредкоробки.


Первым делом предстоит выбрать подходящую схему подключения На рисунке выше представлен простой вариант – схема, в которой имеется только одна лампочка, выключатель с одной кнопкой и выходом к электрощиту. В нашем случае еще потребуется подключение автоматического выключателя.

Основной целью является установка всех этих элементов на свои места, чтобы не спутать проводники. Посредине потребуется монтировать распредкоробку.

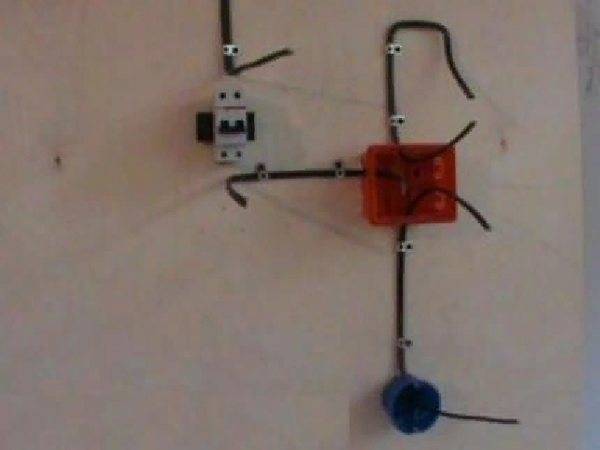

По предварительному монтажу получится следующая схема

Сначала устанавливается автоматический выключатель, который защищает электросеть от перенапряжения и замыкания. Для этого необходимо подключить проводники: белый – фаза, голубой – ноль, желтый – заземление. После чего проводники придется провести до монтажной коробки. Теперь следует подсоединить их в соответствии со схемой.


Если после подключения лампочка загорается, то проводники подключены правильно – теперь можно спрятать провода в распредкоробке и закрыть ее крышкой

Выключатель с подсветкой – схема подключения и монтаж

Всё в жизни человека основано на мелочах

Внимание к ним определяет то, насколько жизнь будет приятной и удобной. Кажется, что выключатель с подсветкой – мелочь, не заслуживающая особого внимания, однако это вовсе не так, ведь такая вещь имеет огромное количество плюсов

В этой статье подробнее раскроем особенности данного устройства, начиная с источника подсветки индикатора, заканчивая тем, как именно должно быть проведено подключение.

Как правило, сегодня можно встретить два варианта подсвечиваемых током элемента в электрических выключателях. Речь идет о неоновой лампочке и светодиоде. Внешне они очень похожи, но вот по спецификациям они все же различаются.

Для большего понимания мы предлагаем таблицу, в которой видна разница между ними по отношению к минимальному току и падению напряжения.

Вид подсветкиМинимальный токПадение напряжения
Светодиод2 мА2 В
Неоновая лампочка0.1 мА70 В

При выборе такого рода устройства эти данные нужно учесть, поскольку неоновая лампочка создаёт большее падение напряжения.

Интересно то, что не со всеми лампами световая индикация работает корректно. Здесь остановимся чуть поподробнее.

Когда вы планируете подключать такой выключатель, смотрите, какая у вас лампа. Если это лампа накаливания или же галогеновая, подключайте ее без какой-либо боязни. Если речь идёт об энергосберегающих или светодиодных лампах – стоит призадуматься. У вас в таком случае есть два варианта решения задачи.

В случае выбора второго варианта пути нужно пересматривать схему подключения во избежание таких проблем, как потухшая подсветка или моргание лампочки, отсутствие подачи тока к ней.

Световой индикатор может выглядеть и как маленькая точка, и как небольшая линия

Можно обратить внимание и на более мелкие детали устройства, например:

Такое устройство не так уж и сложно подключить, как кажется на первый взгляд, однако все равно надо быть внимательным. Нужно выбирать только качественное оборудование, но в крайнем случае можно работать и с тем, что есть.

За подсветку, как правило, отвечает неоновая лампочка или светодиод, подсоединенный параллельно контакту выключателя. А раз соединение параллельное, то это значит, что световой индикатор работает 24/7, независимо от того, работает устройство или нет.

Получается, что при выключенном освещении, но при включенной подсветке ток проходит через токоограничивающий резистор, оттуда он идёт к световому индикатору, после – к лампочке через клеммы подключения и в конце – на нейтраль, преодолевая путь через нить накаливания.

Когда освещение включено, цепь подсветки, подключенная параллельно общей цепи, шунтируется замкнутым контактом. Поскольку у него гораздо меньшее сопротивление, чем у цепи подсветки, это приводит к выключению светового индикатора.

Общая схема того, как работает подсветка в таком устройстве

Вышеупомянутый токоограничивающий резистор подключен последовательно, его задача – снижение показателей тока до приемлемого значения. Поскольку оба вида лампочек требуют разную величию тока, ставятся отличные друг от друга резисторы.

Вид светового индикатораРассеиваемая мощность, ВтСопротивление
Светодиод1100-150 кОм
Неоновая лампочка0,250,5-1 МОм

Подключение через резистор светодиодную подсветку — неидеальный выход, и этому есть причины.

Итак, чтобы решить проблему обратного тока, нужно установить диод параллельно светодиоду подсветки. Рассмотрим, как сделать это правильно.

Еще одна схема работы подсветки, но уже с диодом

Если использовать данную схему подключения, нужно подобрать подходящий диод. Он по параметрам должен быть схож со светодиодом подсветки, подключенным параллельно.

Недостатки у данной схемы есть, и их два.

Для снижения нагрева резистора и затрат энергии на подсветку в цепь можно добавить еще один элемент – конденсатор. Резистор в таком случае уже подлежит замене, поскольку его задачей становится ограничения заряда конденсатора.

Установка блока с двумя и тремя клавишами

Монтаж такого блока дает возможность управлять двумя источниками света в разных помещениях, или двумя в одной комнате. В этом случае из распределительной коробки подводятся не 4 жилы, а пять.

  1. Фазу подсоединяют к перемычке коммутирующего блока.
  2. К контактам розетки крепят только нулевой провод и жилу заземления.
  3. Затем два оставшихся проводника подключают к контактам выключателя.
  4. В распределительной коробке делают скрутки жил, подающих жилу и тех, которые идут к осветительным приборам.

Трехклавишные совмещенные устройства — оптимальный вариант для малогабаритных квартир. В них нередко рядом расположены ванна, санузел и кухня, а освещение включается на одной стене. Если клавиш три, то потребуется кабель с шестью жилами, три из которых также подключают к клеммам выключателя.
