Полипропиленовые трубы при организации ВПВ
В основном трубная разводка ВПВ производится из стальных труб. Но на некоторых участках, где сложно провести монтажные работы, используют полипропиленовые трубы, только с одной оговоркой – они должны иметь сертификат пожарной безопасности.
У полипропиленовых труб есть свои серьезные преимущества:
- они устойчивы к образованию конденсата;
- у них высокая износостойкость;
- полное отсутствие ржавчины, которая сокращает внутренний диаметр стальных труб;
- простота монтажа;
- низкий удельный вес, который уменьшает нагрузки на всю трубную конструкцию;
- полипропилен не горит;
- отсутствие протечек в местах стыков за счет отсутствие мест сварки;
- монтаж, ремонт и замену можно проводить в любых помещениях, потому что это не связано с огневыми работами, то есть появилась возможность не останавливать технологический процесс.
3.4. Размещение и оборудование пожарных емкостей.
3.4.1. СНиП 2.04.02-84 «Водоснабжение. Наружные сети и сооружения».
а) п. 9.28; примечания: «2. К пожарным резервуарам, водоемам и приемным колодцам должен быть обеспечен свободный подъезд пожарных машин с покрытием дорог согласно п. 14.6.
3. У мест расположения пожарных резервуаров и водоемов должны быть предусмотрены указатели по ГОСТ 12.4.009-83″.
Указатели, располагаемые у пожарных резервуаров или водоемов, должны быть световые или флуоресцентные с нанесенными буквенным индексом ПВ, цифровыми значениями запаса воды в м3 и количества пожарных автомобилей, которые могут быть одновременно установлены у пожарного водоема».
б) п. 9.29: «Количество пожарных резервуаров или водоемов должно быть не менее двух, при этом в каждом из них, должно храниться 50 % объема воды на пожаротушение.
Расстояние между пожарными резервуарами или водоемами следует принимать согласно п. 9.30 при этом подача воды в любую точку пожара должна обеспечиваться из двух соседних резервуаров или водоемов».
в) п. 9.30: «Пожарные резервуары или водоемы надлежит размещать из условия обслуживания ими зданий, находящихся в радиусе:
при наличии автонасосов — 200 м;
при наличии мотопомп — 100 — 150 м в зависимости от типа мотопомп.
Для увеличения радиуса обслуживания допускается прокладка от резервуаров или водоемов тупиковых трубопроводов длиной не более 200 м с учетом требований п. 9.32.
Расстояние от точки забора воды из резервуаров или водоемов до зданий III; IV и V степени огнестойкости и до открытых складов сгораемых материалов должно быть не менее 30м, до зданий I и II степени огнестойкости — не менее 10 м.
г) п. 9.31: «Подачу воды для заполнения пожарных резервуаров и водоемов следует предусматривать по пожарным рукавам длиной до 250 м, а по согласованию о органами Государственного пожарного надзора — длиной до 500 м».
д) п. 9.32: «Если непосредственный забор воды из пожарного резервуара или водоема автонасосами или мотопомпами затруднен, надлежит предусматривать приемные колодцы объемом 3 — 5 м3.
Диаметр трубопровода, соединяющего резервуар или водоем с приемным колодцем, следует принимать из условия пропуска расчетного расхода воды на наружное пожаротушение, но не менее 200 мм. Перед приемным колодцем на соединительном трубопроводе следует устанавливать колодец с задвижкой, штурвал которой должен быть выведен под крышку люка.
На соединительном трубопроводе со стороны водоема следует предусматривать решетку».
е) П. 9.33: «Пожарные резервуары и водоемы оборудовать переливными и спускными трубопроводами не требуется…».
ж) П. 14.6: «К зданиям и сооружениям водопровода… следует предусматривать подъезды… с облегченным усовершенствованный покрытием.».
Устройство систем водоснабжения
Система центрального обеспечения водой применяется для массового снабжения потребителей от единой сетки. Применяется в городах и ПГТ. Однако возможно подключение домов в сельской местности, но подобное случается редко.
Централизованные системы, как правило, исполняются в виде кольцевых сетей, снабжающихся водой от двух и более водонапорных башен. Это позволяет выполнять обеспечение всех водозаборных точек в случае аварийной ситуации либо проводить ремонтные работы на отдельном участке водоподающей магистрали.
Сооружения для очистки, забора и подъема воды подают ее потребителям, находящимся в зоне их действия, по заблаговременно согласованному графику. Если подключение к общегородскому трубопроводу невозможно, возникает необходимость обустроить автономную водоподающую сеть частного дома.

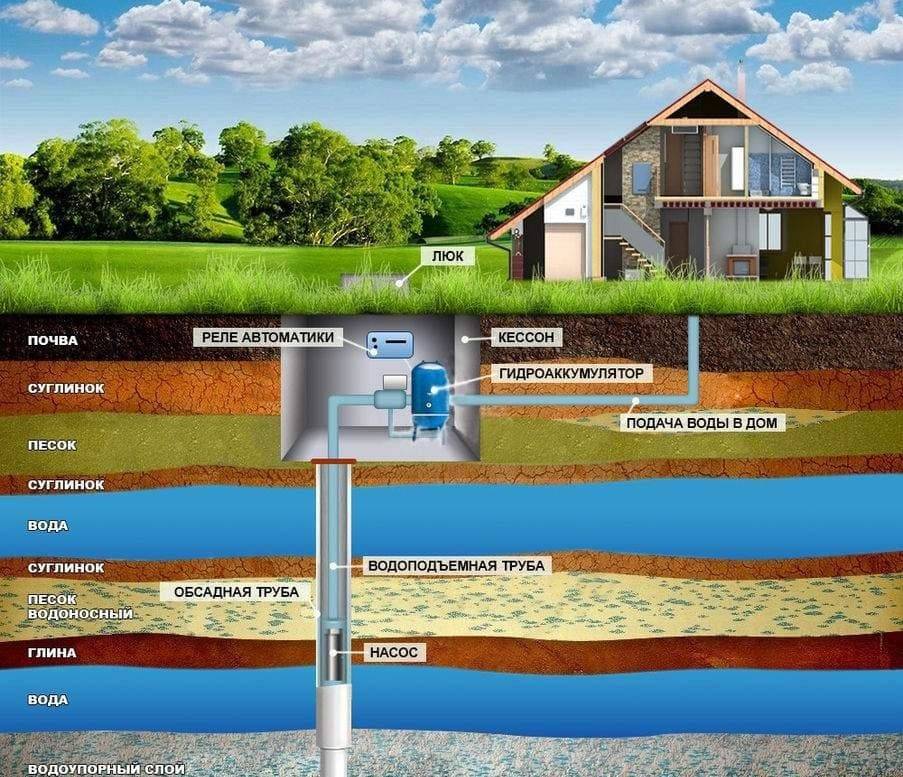

Схема создания выглядит так:
- Скважина либо колодец оснащается погружным насосом, к нему выполняется подсоединение водопроводной магистрали.
- Трубопровод укладывается и проводится в дом.
- Водоподающая сеть подсоединяться к очистному фильтрующему элементу, блоку автоматики и гидроаккумулятору.
От этой системы водопровод производит распределение чистой воды по потребителям.
В местах с регулярными скачками напряжения в электрической сети обустройство водоподачи выполняется с использованием накопительного бака. Принцип действия децентрализованной системы подобного типа заключается в следующем:
- В возвышенной части строения, например, на чердаке ставят накопительную емкость, оснащенную поплавковым клапаном.
- Водопровод подсоединяют к погружному насосному устройству, которое помещают в скважине либо колодце.
- Ответвление от источника заводят в здание.
- Домашнюю магистраль подводят и подключают к нижней части резервуара для накопления влаги.
- Посредством насосного оборудования происходит нагнетание жидкости в емкость. Когда он полностью заполняется, насос автоматом отключается.
- Когда вода опускается до наименьшего уровня, происходит срабатывание клапана, и насосное устройство снова начинает работать.
Нецентрализованные виды водообеспечения подходят для частных домов с малым числом потребителей. Они бывают зимними и летними. В первом случае укладка водопровода ведется капитально в домах с постоянным проживанием. Второй вариант годится для сезонных работ: автоматизации полива огорода, водоподачи в душевую, дачный домик, баню. Стоимость монтажа здесь гораздо меньше.
Особенности обследования инженерных систем в жилых и нежилых зданиях
Перечень нормативных показателей к инженерным системам МКД существенно больше и строже, чем для нежилых объектов. В жилых зданиях работа сетей и коммуникаций не должна создавать угрозу для жильцов, состоянию пожарной безопасности. В нежилых зданиях эти факторы также важны, однако требования по безопасности относительно мягче.
Выделим ряд особенностей, которые нужно учитывать при обследованиях ИС в жилых и нежилых зданиях:
- в МКД могут обследоваться не только общедомовые системы, но и отдельные участки коммуникаций в помещениях, квартирах (это требует дополнительных согласований с жильцами);
- у нежилого здания обычно есть один собственник, который решает все вопросы с предоставлением документации, допуском к объекту;
- для полноценного обследования может требовать полное или частичное отключение систем, для МКД возможно только после множества согласований;
- при обследовании в жилых зданиях дополнительно проверяются санитарные, гигиенические, эпидемиологические, пожарные и иные нормативы, предусмотренные СП, СНиП и ГОСТ.
Организовать обследование в жилом здании существенно сложнее. Обычно этим занимаются управляющие компании, ТСЖ или иные структуры, заинтересованные в проведении последующих ремонтов, устранения аварийных ситуаций и ущерба. Также для обследования в МКД могут привлекаться специалисты уполномоченных государственных служб, которые осуществляют контроль и надзор за соблюдением безопасности.
Кто может проводить обследование ИС
Обследования инженерных систем могут быть разными по объемы и содержанию, необходимому результату. Текущее обследование может проводиться силами эксплуатационных и технических служб собственника здания. Если необходимо оформление официальных заключений, то обследование могут проводить частные и государственные экспертные организации.
В состав комиссий по обследованию могут входить:
- представители собственника и обслуживающей (управляющей) организации;
- инженеры и техники;
- архитекторы и проектировщики. если обследование проводится с целью подготовки проекта;
- эксперты и специалисты;
- сотрудники коммунальных служб, МЧС, связи, Роспотребнадзора, энергоснабжающих организаций.
Определить точный состав комиссии после изучения технического задания, особенностей объекта и его инженерных систем.
Специалист проверяет работоспособность системы вентиляции
Виды и устройство
Классификация систем водоснабжения производится по общим признакам. В зависимости от назначения выделяются виды внутреннего водопровода:
- производственные – снабжают водой цеха на промышленных предприятиях;
- хозяйственно-питьевые – подают питьевую воду в жилые здания или работникам на производстве;
- противопожарные – обеспечивают водой во время пожаров.
Возможно объединение всех систем водоснабжения в одном производственно-питьевом-пожарном водоводе. Это дорого, если придется тратить много чистой воды на производственные нужды. Чаще создается хозяйственно-противопожарный водопровод, использующий питьевую воду.
По способу транспортировки жидкости водоводы:
- самотечные;
- с запасными баками;
- с повысительными насосами;
- комбинированные.
Конструктивные особенности и состав внутреннего водопровода зависят от требуемого качества и объема жидкости в жилом доме или производственном здании. Базовое устройство включает:
- ввод, один или несколько;
- водомерный узел: счетчик;
- технологическое оборудование для повышения напора: насосы для подачи на верхние этажи;
- арматура: запорная, предохранительная, регулировочная, смесительная;
- соединительные элементы для монтажа труб: колена, переходники, фитинги, сгоны;
- разводящая горизонтальная сеть из труб;
- вертикальные стояки с подводкой к сантехническому оборудованию потребителей;
- запасные емкости.
Иногда предусматриваются устройства дополнительной очистки, обезжелезивания, умягчения, дегазации, или обеззараживания.
Оборудование и арматура
Теперь давайте познакомимся с наиболее востребованным оборудованием, которое может включать схема сетей водоснабжения и водоотведения здания.
| Изображение | Описание |
Устройство клиновой задвижки | Задвижка — разновидность запорной арматуры. Применяется на трубопроводах диаметром 50 и более миллиметров. Вода перекрывается поднимающимися при вращении штурвала щечками или клином. |
Вентиль винтовой | Винтовой вентиль выполняет ту же функцию, но на трубопроводах меньшего диаметра (15-50 мм). Вода перекрывается подвижно закрепленным на вращающемся штоке клапаном. |
Кран пробковый внешний вид | Пробковый кран перекрывает воду поворотом металлического затвора со сквозным отверстием. |
Кран шаровый в разрезе | Шаровый кран — улучшенная версия пробкового: затвор установлен между двух седел из фторопласта или тефлона, что обеспечивают абсолютную герметичность в закрытом состоянии и небольшое усилие открывания и закрывания. |
Краны Маевского | Кран Маевского позволяет своими руками стравить воздух из скоб и перемычек циркуляционной системы ГВС. |
Поплавковый воздухоотводчик | Автоматический воздухоотводчик делает то же самое без участия владельца. |
Редуктор для понижения давления | Редуктор давления, как и следует из названия, ограничивает напор в водопроводе заданным значением. |
Подкачка в подвале жилого дома | Подкачка, или насосная станция водоснабжения компенсирует падение напора в пиках водоразбора или подает воду из накопительной емкости. |
Вертикальный грязевик | Грязевик выполняет грубую очистку воды на вводах ХВС и ГВС. Он представляет собой бак со сбросником, в котором за счет низкой скорости потока воды оседают взвеси. |
Фильтр с сеткой и отстойником | Фильтр грубой очистки обладает куда меньшими размерами и задерживает взвеси на нержавеющей сетке. |
Канализационный обратный клапан | Обратный клапан исключат движение воды или стоков противотоком. |
Напорный участок канализации с фекальным насосом | Фекальные насосы перекачивают бытовые стоки в тех случаях, если в силу рельефа местности отдельные участки канализации имеют отрицательный уклон. |
Область применения
Водоснабжение — это забор, подготовка и транспортировка воды к потребителям
Вода идет на разные нужды, которые сводятся к трем параметрам:
- для хозяйственно-питьевого потребления;
- для деятельности промышленных объектов;
- для тушения пожаров.
Такая классификация по назначению применяется ко всем системам водоснабжения. Противопожарную сеть дополнительно оборудуют специальной техникой и гидрантами. Обычно ее делают тупиковой, благодаря чему магистраль можно объединять с бытовым и производственным снабжением.
Питьевое водообеспечение не совмещается с объектами, которые транспортируют воду технического предназначения.
По возобновляемости источников водоснабжающие сети подразделяют на оборотные и однократного применения. Классификация водообеспечения также предполагает разделение на холодные системы водоснабжения и ГВС.
Какие бывают системы водоснабжения
Какие существуют системы водоснабжения в зависимости от количества потребителей
Начнем с того, что системы водоснабжения бывают централизованными и автономными.
- Инженерные сети первого типа рассчитаны на большое количество потребителей. Вода для них берется из единой системы коммуникаций. Централизованные сети обычно сочетают в себе холодное и горячее водоснабжение. Такие системы имеют сложные схемы и состоят из большого количества установок и коммуникаций.
- Автономные сети снабжают водой ограниченное число потребителей. Чаще всего такие системы устанавливают в частных домах. Вода из расположенного близко к зданию источника подается при помощи насоса. Для нагрева жидкости обычно используют бытовые водонагреватели.
Виды систем водоснабжения по назначению
По назначению системы водоснабжения делят на 5 видов.
- Хозяйственно-бытовые. По ним получает воду большинство гражданских, коммерческих, административных и иных объектов, расположенных в крупных населенных пунктах.
- Сельскохозяйственные. Эти системы используют для водоснабжения животноводческих и растениеводческих хозяйств.
- Производственного назначения. Такие сети прокладывают на предприятиях различных отраслей промышленности.
- Противопожарные. Это специализированные системы водоснабжения, предназначенные для ликвидации ЧС.
- Комбинированные. Используются в различных целях.
Виды систем водоснабжения в зависимости от типов источников воды
- Сети, подключенные к поверхностным источникам. Вода берется из рек, водохранилищ и озер.
- Сети, подключенные к подземным источникам. Потребителям подаются грунтовые воды.
- Комбинированные системы. Задействуются поверхностные и подземные источники воды.
Виды систем водоснабжения в зависимости от методов подачи воды
Здесь выделяют следующие типы систем водоснабжения.
- Самотечные. Вода по коммуникациям течет самостоятельно под воздействием гравитации.
- С принудительной доставкой воды. Среда транспортируется при помощи насосных установок.
- Комбинированные. В таких сетях используют оба метода доставки воды.
Виды систем водоснабжения по характеру использования воды
Вода на промышленных объектах может использоваться по-разному. По этому критерию системы водоснабжения разделяют на три вида.
- Прямоточные. Вода в таких системах используется однократно, а затем сливается в канализацию или подается на очистку. Это оправдано в двух случаях.
- Вода входит в состав конечной продукции. Отличные примеры — жидкие суспендированные удобрения, минеральные кислоты и пр.
- Состав жидкости значительно изменяется в худшую сторону (к примеру, при электролизе). Повторное использование такой воды нецелесообразно.
- Оборотные. Такие системы обычно используют для охлаждения чего-либо. Нагретую среду охлаждают и повторно применяют на том же объекте. В некоторых случаях в состав оборотных систем входят очистные сооружения.
- Прямоточные с повторным применением. Прокладка такой системы актуальна в том случае, если отработанная вода, непригодная для повторного применения на одном объекте, может быть использована на другом.
Виды систем водоснабжения по комплексности обслуживания потребителей
Системы водоснабжения бывают объединенными, неполно-раздельными и раздельными.
- От сетей первого типа получают воду все потребители. Обычно в таких системах транспортируется питьевая вода. Такой подход в промышленности оправдан в том случае, если для производства продукции нужна вода хорошего качества, либо жидкости требуется очень мало.
- Неполно-раздельные системы прокладывают в тех случаях, если производство продукции требует большого количества воды невысокого качества.
- Раздельные системы встречаются редко. Их прокладка предполагает построение отдельных сетей для противопожарных, питьевых и производственных нужд.
Подключение водопроводных вводов
Вводный участок подсоединяется к внешней сети водопровода одним из следующих методов:
- напрямую к оставленным при сооружении городской магистрали тройникам, крестовинам либо заглушенным отверстиям;
- подсоединением трубы к магистрали сваркой либо врезкой тройника;
- посредством седелки.
В последнем случае используют чугунную фасонную деталь, закрепляя ее на водопроводе хомутом на резиновой прокладке. Седелка применяется, когда нет возможности перекрыть внешний водопровод. На ней закрепляется запирающая арматура – проходной кран либо задвижка – посредством резьбового или фланцевого соединения. Для просверливания в трубе отверстия к запорному элементу крепится сверлильное устройство.
Вентиль либо задвижка также устанавливается в месте подключения ввода сечением более 50 мм к внешней водопроводной системе. Вводные узлы оборудуются упорами на участках поворотов по вертикальной либо горизонтальной плоскости.
Требования по комплектации внутреннего противопожарного водопровода
Система внутреннего водопровода для пожаротушения должна иметь такую комплектацию:
1. В рабочем состоянии контрольно-измерительная и запорная аппаратура. К ВПВ должен быть подсоединен наружный противопожарный водопровод и общий водопровод или другой источник подачи воды. Работа системы будет эффективной при условии достаточного давления, чтобы на выходе при тушении пожара обеспечить довольно мощную струю с мелкодисперсным распылением. При этом предпочтителен максимальный расход воды при тушении любого типа возгораний.
Обязательно соединение с водопроводом любого типа, в котором всегда есть вода:
- технический;
- производственный;
- хозяйственный;
- водопровод с питьевой водой.
2. Предусматривается станция с точкой управления ВПВ и пожарный насос, который обеспечит хороший напор при слабом давлении во внешнем источнике или водопроводе. Насос и контрольный пункт должны располагаться внизу:
- 1-й этаж;
- подвал;
- цокольный этаж;
- полуподвальное помещение.
Это помещение может граничить с котельной, бойлерной или водораспределительным пунктом, а также располагаться отдельно.
3. Обязателен доступ к станции (пульту) с кнопкой запуска и блокировки работы пожарного насоса. Рядом должен располагаться блокиратор (задвижка) схемы ВПВ и управление автоматикой пожарной сигнализации постройки в рабочем состоянии. Возможна схема, совмещающая автоматику и ручное управление для регулировки подключения и наполнения водой пожарного водопровода – для надежности запуска.4. Отдельный противопожарный резервуар для хранения необходимого запаса воды на случай отсутствия ее в водопроводе. Минимальный запас воды необходим для пуска насоса и локализации возгорания до прибытия специалистов. Это так называемые гидропневматические или водонапорные баки.
Система управления водопроводом должна располагаться в специально отведенном для этого помещенииВнимание! Отсутствие резервного резервуара допустимо, если есть гарантия постоянного наполнения водопровода и при автоматическом запуске пожарного насоса.
5. Пожарный ствол с ручным управлением (соединение с рукавом пожаротушения), который должен быть уложен в замыкаемых нишах или закрытых ящиках с пломбированием. Размещение – в доступном для визуального контроля месте.
6. Наличие внутренних ПК в холле, на входе, на подъеме у лестничной клетки, в вестибюли на проходах и коридорах. Запуск и использование противопожарного рукава должно быть в любом доступном для общего пользования месте. Длина рукава или шланга рассчитывается таким образом, чтобы вода достигала любой точки возможного возгорания. ПК располагают на уровне глаз. Спаренные краны могут быть рядом, выше или ниже.
7. Заранее спроектированные стояки и сети ВПВ (вертикальные и горизонтальные). Схема должна быть организована на основе планировки здания, чтобы размещение противопожарного водопровода было оптимальным
Постройка высотностью более 6 этажей предполагает наличие вертикальных пожарных стояков, подключаемых к общему водопроводу из стальных труб.Внимание! Отдельный ВПВ любой постройки создается из металлических труб. Предполагается применение полимерных труб на отдельных частях схемы, но они должны иметь сертификат о пожарной безопасности
Требования к ВПВ регламентируются государственным законодательством и национальной стандартизацией (ГОСТ):
- Федеральный закон «О пожарной безопасности».
- СП «Системы противопожарной защиты. ВПВ, требования пожарной безопасности» (основной документ).
- СП «Общественные здания и сооружения».
- ГОСТ «Техника пожарная. ГСП. Общие технические требования (ОТТ). Методы испытаний».
- СП «Здания жилые многоквартирные.
- ГОСТ «Техника пожарная. Рукава пожарные напорные. ОТТ. Методы испытаний».
- ГОСТ «Техника пожарная. Шкафы пожарные. ОТТ. Методы испытаний».
- ГОСТ «Цвета сигнальные, знаки безопасности и разметка сигнальная. Назначение и правила применения. ОТТ и характеристики. Методы испытаний».
- «Правила противопожарного режима в РФ».
На производственных предприятиях система пожаротушения может дополняться баллонами с химическими средствами, которые используются для тушения легковоспламеняющихся веществ
На местах должны работать ведомственные правила и отраслевые стандарты по организации ВПВ. В них описана специфика и функционал предприятий, основные показатели физико-химические свойств оборудования и материалов, задействованных в процессе производства. Например, нельзя водой потушить те вещества, которые вступают в химическую реакцию с избыточным выделением тепла. Легко воспламеняющиеся жидкости гасят специальной пеной, а не водой, чтобы не расширить площадь пожара.
Источники водоснабжения
Источники могут быть поверхностными или глубинными. К первым относят озера, реки, пруды, водохранилища, ко вторым – скважины и колодцы.
Требования к водоснабжающим источникам:
- получение нужных объемов воды с учетом увеличения возможного водорасхода;
- бесперебойное обеспечение населения;
- достижение максимального качества методом простого и недорогого очищения;
- водообеспечение с малым расходом средств;
- минимальное воздействие на экосистему.
К подбору источника подходят ответственно, ведь он обусловливает характер системы, определяющий затраты на ее монтаж и работу.
Материалы изготовления труб и их размер
Для обустройства вводов сечением 50 мм и более выбирают преимущественно чугунные трубы, при диаметре меньше – трубопроводы из стали, оцинковки либо полимеров. Стальные изделия без цинкового покрытия с битумной изоляцией против ржавчины используют при давлении в магистрали более 1 МПа и сечении вводов больше 50 мм.
При подборе трубных отрезков по размеру сечения отталкиваются от двух критериев: скорость водного потока, а также общая длина водопроводной магистрали. Первый показатель, как правило, стандартный: вода продвигается со скоростью приблизительно два метра в секунду. Второй изменяется в зависимости от площади здания и удаленности сантехнических приборов. Например, при предполагаемой длине водопровода менее десяти метров вполне хватит трубных отрезков сечением 20 мм, от 10 до 30 м – 25 мм и больше 30 м – 32 мм.
4.2.3 Шахтный колодец
4.2.3.1 Шахтный колодец предпочтителен для применения при глубине залегания водоносного горизонта не более 30 м. Он представляет собой вертикальную горную выработку круглого или квадратного сечения диаметром (длиной стороны) не менее 1,0 м. Стенки колодца могут быть выполнены из дерева, камня, бетона или железобетона, полимерных материалов. Колодец предназначается для размещения в нем водоприемного устройства. При разных вариантах принятой схемы сети водоснабжения на специальной площадке внутри колодца или в подземной камере, примыкающей к стволу колодца, могут быть размещены также стационарный насос и гидропневмобак. 4.2.3.2 Оголовок и ствол шахтного колодца должны быть защищены от загрязнений поверхностными и грунтовыми водами. Верх оголовка должен быть выше уровня земли не менее чем на 0,8 м и перекрыт крышкой. Вокруг колодца должны устраиваться отмостка шириной 1 — 2 м с уклоном от колодца и водонепроницаемый глиняный замок шириной 0,5 м на глубину 1,5 -2 м. 4.2.3.3 Дно колодца при приеме через него воды должно быть снабжено гравийным фильтром или на него должна быть уложена плита из пористого бетона. При приеме воды через стенки в них должны быть устроены окна, заполненные гравийным фильтром или пористым бетоном. 4.2.3.4 При толщине водоносного пласта до 3 м следует предусматривать шахтные колодцы совершенного типа — с вскрытием всей толщины пласта; при большей толщине пласта допускаются несовершенные колодцы — с вскрытием пласта на глубину не менее 2 м. 4.2.3.5 Воду из шахтного колодца рекомендуется подавать в сеть водоснабжения с помощью погружных электронасосов. При динамическом уровне воды менее б м можно применять поверхностные насосные установки.
Внутреннее водоснабжение
Название систем говорит о том, где находится источник воды для тушения пожара. Разберемся, какое из этих видов водоснабжения является наиболее эффективным. На практике становится ясно, что для оптимального тушения пожара и снижения отрицательных последствий пожара внутренняя и наружная система может показать себя с лучшей стороны. Но в этом вопросе имеются свои особенности.
Большое здание по объему и количеству этажей должно быть оснащено обоими видами пожарного снабжения водой. Исключением могут быть только небольшие постройки, у которых небольшой объем, или немного этажей.
Внутренняя система водоснабжения представляет собой пожарные краны, которые должны находиться в легкодоступных местах. Чаще всего это лестничные площадки, вестибюли, коридоры, если они отапливаемые. Согласно СП внутреннее противопожарное водоснабжение предусмотрена равная длина пожарных рукавов, расположенных внутри пожарных кранов, и одинаковый диаметр крана и замка рукава.
Назначение внутреннего водопровода
Система тушения пожара внутри здания нужна в качестве альтернативного варианта. Она позволяет быстро остановить возгорание до прибытия пожарных автомобилей. Пожарные водопроводы наиболее эффективны при тушении небольших очагов огня на первой стадии без задымления. Использование такой системы возможно, когда это удовлетворяет правилам техники безопасности. При ее пуске не должны подвергаться опасности работники предприятия или жители здания.
По виду схемы противопожарный водопровод в здании делят на следующие виды:
- тупиковый;
- кольцевой.
Второй вид имеет особенность в запорных устройствах, которые могут перекрыть неисправные участки схемы. Вода будет по-прежнему поступать во время аварии. Тупиковая схема применяется, если количество кранов менее 12 штук на здание.
Места установки внутренних противопожарных систем
Согласно нормативам такие системы должны устанавливаться в следующих объектах:
- Общежития.
- Жилые комплексы и дома больше 12 этажей.
- Производственные помещения и склады.
- Административные здания более шести этажей.
- Общественные места – кинотеатры, актовые залы, клубы.
Установка такой системы не требуется в небольших зданиях:
- в открытых стадионах и кинотеатрах;
- в школах, кроме тех, где постоянно живут воспитанники;
- в складах с удобрениями;
- в промышленных постройках из огнестойкого материала;
- в химических цехах специального назначения;
- в складах и цехах, где имеется возможность забора воды из водоема или емкости.
Основным условием пожарного водопровода является полный комплект и рабочее состояние. Нахождение в общедоступных местах обеспечивает быструю локализацию любого возгорания.
Требования к комплектации
Внутренний противопожарный водопровод должен быть оснащен следующими элементами:
- Запорная и контрольно-измерительная аппаратура.
- Станция с пультом управления системой и пожарным насосом, обеспечивающим необходимый напор при недостаточном давлении в наружном источнике. Насос и пункт контроля должны находиться в подвале здания.
- Доступ к пульту с кнопкой пуска и остановки насоса.
- Противопожарная емкость для воды, на случай, когда воды не будет в водопроводе. Наименьший запас нужен для запуска насоса до прибытия пожарников.
- Пожарный ствол, уложенный к закрытых ящиках, и опломбирован, размещается на видном месте.
- Пожарные краны на входе, лестничных площадках, коридорах. Пуск и применение рукавов должно быть в доступных местах. Длина пожарного рукава рассчитывается, чтобы ее хватало до точки возгорания. Кран размещают на уровне глаз.
- Созданные заблаговременно сети и стояки. Схема организуется согласно планировке здания, с оптимальным расположением противопожарного водопровода. Здание, имеющее больше шести этажей, должно иметь пожарные стояки, подключенные к общей системе металлическими трубами.
4.1 Общие положения по водоснабжению
4.1.1 Водоснабжение одноквартирного дома осуществляется от централизованной или групповой наружной сети водоснабжения, а при ее отсутствии или в случаях, если это предусмотрено в задании на проектирование, устраивается автономная система водоснабжения. 4.1.2 Система водоснабжения одноквартирного дома включает:— присоединенная к централизованной или групповой наружной сети — ответвление от наружной водопроводной сети, ввод в дом, внутренний водопровод или водоразборную колонку; — автономная — водозаборное сооружение, водоподъемную установку, водоочистную установку, подводящий трубопровод, ввод в дом, запасную или регулирующую емкость, внутренний водопровод. Автономная система горячего водоснабжения дополнительно включает водогрейный котел или теплообменник (при закрытой системе теплоснабжения), оборудование для поддержания заданной температуры в точках водоразбора, при необходимости -циркуляционные сети и насосы. 4.1.3 Все системы центрального (группового) водоснабжения на группу одноквартирных домов следует оборудовать устройствами для измерения количества воды. При этом в каждом доме должны устанавливаться счетчики холодной и горячей воды, а на водозаборных или водоочистных сооружениях — счетчики воды или расходомеры.
Счетчики воды следует размещать в удобном для снятия показаний и обслуживания месте, в помещении, в котором поддерживается температура воздуха не ниже 5 °С.
4.1.4 При устройстве ввода в дом, прокладке трубопроводов и навеске приборов должны соблюдаться дополнительные требования, направленные на обеспечение целостности строительных конструкций, недопущение нерациональных потерь тепла, образование недопустимого количества конденсата в толще строительных конструкций в течение отопительного периода; такие требования должны устанавливаться в задании на проектирование с учетом особенностей конкретной конструктивной системы дома. 4.1.5 Система водоснабжения дома должна обеспечивать подачу требуемого СНиП 2.04.01 количества воды в дом. Допускается систему водоснабжения одноквартирного дома на семью из трех-пяти человек рассчитывать исходя из ориентировочного расхода воды 0,5 -1,0 м3/ч. 4.1.6 При проектировании и устройстве системы водоснабжения дома должны соблюдаться общие требования СНиП 2.04.01, СНиП 2.04.02 и дополнительные требования настоящего Свода правил. 4.1.7 Монтаж трубопроводов следует выполнять с соблюдением требований СНиП 3.05.01 и СНиП 3.05.04, а также дополнительных требований настоящего Свода правил. 4.1.8 Гидравлический расчет сетей водоснабжения, проектирование и монтаж трубопроводов из полимерных материалов рекомендуется осуществлять в соответствии с СП 40-102. 4.1.9 Для устройства трубопроводов рекомендуется предпочтительно применять изделия из полимерных материалов.
Категории трубопроводной арматуры
Блоки предохранительных клапанов2
Вентили стальные104
Вентили чугунные47
Задвижки нержавеющие16
Задвижки стальные – ХЛ3
Задвижки стальные77
Задвижки чугунные37
Задвижки шланговые1
Канализационная арматура6
Клапана обратные96
Клапана предохранительные50
Клапана регулирующие72
Конденсатоотводчики стальные3
Краны бронзовые23
Краны стальные – ХЛ45
Краны нержавеющие31
Краны стальные79
Вентили бронзовые18
Краны титановые1
Краны чугунные2
Метизы3
Насосы2
Отводы20
Отопительное оборудование36
Переключающие устройства1
Переходы18
Регулирующая арматура31
Пожарная арматура44
Счетчики воды31
Тройники14
Трубы46
Указатели уровня3
Уплотнительные материалы18
Фильтры, грязевики54
Фитинги26
Фланцы32
Элеваторы7
Электроприводы1
Шаровые краны81
Другое28
Пневмоприводы2
Конденсатоотводчики чугунные2
Затворы стальные38
Затворы чугунные31
Вентили энергетические1
Задвижки энергетические3
Клапана энергетические1
Клапана отсечные12
Компенсаторы сильфонные40
