Для чего предназначен водопроводный тройник

Виды и отличия

Тройники, изготавливаемые из поливинилхлорида, делятся на две группы зависимо от направления ответвления:

  1. Наклонные. Ответвление расположено под углом 45, 30 градусов к основной трубе.
  2. Прямые конструкции. Ответвление расположено под углом 90 градусов.

По назначению выделяется еще несколько видов деталей, которые отличаются по конструкции:

  • равносторонние детали для соединения отдельных элементов одинакового диаметра;
  • переходники, для стыковки труб разного диаметра;
  • тройники для шлангов с резьбой.

На проблемных участках трубопровода часто устанавливаются детали-ревизии, которые имеют отдельное выходное отверстие с заглушкой. Оно открывается для прочистки магистрали.


Разновидности тройников

Общая классификация

В общем понимании все существующие тройники можно разделить на несколько групп по следующим признакам:

  • по материалу производства;
  • методу изготовления;
  • способу крепления;
  • принципу действия.

Материал производства. Тройники производятся из стали, нержавеющей стали, латуни, меди, пластика. Изделия из нержавейки подходят для работы с агрессивными средами. Зачастую такие модели используются в химической и нефтегазовой промышленности. Стальные, латунные, медные и пластиковые тройники устанавливаются на системы водоснабжения (горячая и холодная вода) и отопления. Каждое изделие предназначено для определенного типа труб. Так, тройники из латуни совместимы с металлопластиковыми трубами, из полимерных материалов – с чугунными.

Метод изготовления. Тройники могут быть штампованными и сварными. Первые изготавливается методом горячей штамповки и механической обработки. Сварные в своей конструкции имеют приваренный штуцер. Существуют также штампосварные тройники.

Способ крепления. Крепление может быть муфтовым, фланцевым, сварным и резьбовым. Выбор того или иного типа зависит от функции трубопровода, требований к герметичности и прочности, условий эксплуатации. В данном случае имеет значение и материал производства.

Принципы действия. Тройники разделяются на равнопроходные и переходные. Первые имеют три одинаковых отверстия для соединения труб разного диаметра. Горловина таких тройников расположена перпендикулярно корпусу. Существуют изделия и с другим углом расположения горловины, но они используются в трубопроводах с невысоким давлением. Переходные тройники применяются для разветвления труб с разным диаметром и изменения давления в системе.

Установка фитингов для труб

Для установки соединений на стальные линии потребуется слесарное оборудование для резки металла и нарезания резьбы. Для самостоятельного монтажа сантехнических систем обычно используются пластиковые или металлопластиковые трубы.

Чтобы соединить пластиковые элементы потребуется сварочный аппарат. Он позволяет нагреть тефлоновую насадку нужного диаметра до температуры 220-260 градусов, после чего с её помощью нагревают конструктивные элементы. После размягчения пластика их следует плотно сжать на 20-30 секунд. Надёжное соединение готово.

Недостатком сварного метода можно считать то, что при неудачном монтаже участок магистрали вместе с уголком или тройником придётся отрезать и выполнить все заново.

Для установки компрессионных соединений на МПТ потребуется два гаечных ключа, труборез или ножовка и калибратор внутреннего диаметра. Далее, выполняются следующие работы:

  1. Отрезается нужный кусок трубы.
  2. Удаляются заусеницы, и снимается фаска.
  3. Внутренний диаметр проходится калибратором.
  4. На трубу надевается обжимное кольцо.
  5. Центральная часть соединения вставляется в трубу.
  6. Накладная гайка наворачивается на обжимное кольцо.
  7. Соединение затягивается гаечным ключом.

Компрессионные детали для полиэтиленовых и полипропиленовых труб не имеют металлических частей, но они устанавливаются по такому же принципу. Обжимные фитинги отличаются высокой надёжностью, так как специальная муфта наглухо запрессовывается клещами. Такие соединения можно замуровывать в стены, поскольку они неразборные.

Виды

Комплекс систем пожаротушения по своему функционалу и принципиальной схеме использования разделяется на два вида:

  1. Водопровод общего назначения с противопожарной функцией. По сути, это обычная водопроводная разводка, которая используется для потребления воды для нужд производства и потребления воды для людей (питья, мытья и прочее). Она подключена к системе труб противопожарной безопасности. Отметим, что в данном случае водопровод для тушения пожаров может быть общим (раскидано на весь объект) или локальным (на определенный участок или корпус).
  2. Отдельный внутренний противопожарный водопровод. Это схема со стояками на высоту всего строения, предназначенными только для противопожарных мер безопасности.

Любая из вышеобозначенных схем может быть тупиковой, по-другому концевой, или кольцевой. Первый вариант используется в небольших по размерам зданиях, где максимум 12 решат проблему тушения огня. Кольцевая схема, она же универсальная, идеальный вариант для всех видов объектов. Это закольцованный водопровод, в который огнетушащее средство может подавать с любой из сторон. Поэтому выход из строя одного из участков не влияет на эффективность работы остальных, он просто отсекается запорной арматурой.

Критерии выбора

Мастер, выбирающий фитинг для системы водоподачи, обращает внимание на такие параметры:

  • Материал изготовления. Он должен в большинстве случаев совпадать с материалом, из которого изготовлены трубы водопровода. Исключением являются линии, состоящие одновременно из пластика и металла. Здесь ставят латунный тройник или пластиковый со специальным переходником.
  • Тип фитинга в зависимости от цели монтажа. Если предполагается разветвление системы с равными диаметрами, берут равнопроходную арматуру. Если одна линия водопровода будет иметь меньшее сечение, берут переходной фитинг. Комбинированный поможет смонтировать часть водопровода с разными типами материала и соединения.
  • Способ подключения. Мастер определяется, какой из методов (сварка, обжим, резьба) подойдут для конкретного случая.
  • Наличие на фитинге маркировки производителя и ГОСТ. Поскольку на все элементы для водопровода возлагаются повышенные требования к прочности и герметичности, то их производят в соответствии с установленными стандартами. Если маркировок ГОСТ на изделии нет, лучше от него отказаться.

Типы


В настоящее время успешно применяется несколько разновидностей соединительных тройников:

  1. Тройник сантехнический на 90о. Данная разводящая конструкция активно используется при необходимости соединения вертикальных стояков с горизонтальными участками канализации.
  2. Тройник на 45о служит для закрепления труб при формировании сложных ответвлений в горизонтальной и вертикальной плоскости.
  3. Ревизия – соединение представляет собой особую муфту, где третье дополнительное отверстие перекрывается специальной заглушкой в виде резьбовой крышки. Применяется тройник для избавления системы от засоров в отдельных частях канализации.

Подробности

Водопроводные вентили выбирают с учетом материала изготовления и предусмотренного изготовителем способа соединения с трубопроводом.

Виды материалов для устройств

Характеристики изделий, изготовленных из различных материалов, отличаются. Для производства водопроводных вентилей применяют:

  1. Сталь. Детали устойчивы к гидроударам. Используемые в бытовых условиях стальные водопроводные вентили имеют конструкцию клапанного или пробкового типа. Стальные комплектующие устойчивы к перепадам температур и механическим воздействиям.
  2. Латунь. Узлы такого типа используются в бытовых и производственных условиях. Корпус устойчив к перепадам температур и механическим воздействиям. Латунные механизмы применяют для систем холодного и горячего водоснабжения.
  3. Нержавеющая сталь. Корпус из нержавеющей стали применяют в вентилях предназначенных для монтажа в трубопроводы различного диаметра. Нержавеющая сталь устойчива к коррозии, механическим воздействиям и негативному влиянию агрессивных веществ.
  4. Чугун. Запорные элементы такого типа выдерживают высокое давление в магистрали. Детали имеют большой вес и невысокую стоимость. Корпус из чугуна плохо переносит механические воздействия. При ударах может нарушиться целостность поверхности.
  5. Пластик. Материал отличается прочностью и устойчивостью к изменению температуры. Вентили из пластика применяют для горячего и холодного водоснабжения. При этом корпус изготавливают неразборным. Для монтажа пластикового узла применяют специализированный паяльник.

Латунный шаровый вентиль

Материал изготовления учитывают при подборе узла для систем с определенными характеристиками. Так удается увеличить срок службы запорных элементов.

Виды соединений с трубопроводом

Перед тем, как заменить вентиль на водопроводной трубе, необходимо определить вид соединения. Так удастся заменить узел без применения дополнительных соединительных элементов. Запорные конструкции имеют следующие типы соединений с трубопроводом:

  1. Муфтовое. Патрубки водопроводного вентиля оснащены внутренней резьбой. Узел накручивается на трубопровод. Чтобы предотвратить утечку, резьбовое соединение дополнительно уплотняют специализированной лентой.
  2. Сварное. Вход и выход запорного элемента выполнен в виде патрубков. Их соединяют с трубопроводом сваркой. Для замены водопроводного вентиля такого типа используют специализированное оборудование. После монтажа получается неразъемная конструкция. Для демонтажа вырезают конструкцию из системы.
  3. Цапковое. На краях патрубков установлены бортики. Они входят в зацепление с гайками. Между патрубком и трубой устанавливается резиновая манжета. Так удается достичь герметичного соединения.
  4. Фланцевое. На трубах и корпусе вентиля установлены фланцы. Они имеют отверстия, предназначенные для установки резьбовых крепежных элементов. Количество отверстий зависит от размера детали. При монтаже между фланцами располагают эластичный уплотнитель. После затяжки крепежных элементов уплотнитель исключает вероятность утечки.

Для замены используют инструменты. Это гаечные, газовые или разводные ключи. Без применения ключей устанавливают только узлы, предназначенные под сварку.

Фланцевый вентиль

Метод соединения вентильных пластиковых устройств

Соединения пластиковых деталей имеют высокую степень герметичности. Она достигается за счет особой технологии монтажа. Установка предполагает использование специализированного оборудования (паяльника).

Детали нагревают до высокой температуры. Нагреву подвергают соединяемые поверхности (на одной детали внутреннюю, а на другой внешнюю).

После нагрева комплектующие соединяют и неподвижно удерживают до остывания.

Под действием высокой температуры поверхность пластика размягчается, материал разных комплектующих смешивается. Так получают монолитное соединение без шва. Это обеспечивает надежную герметизацию трубопровода в месте фиксации вентиля.

Демонтировать пластиковую комплектующую без нарушения целостности магистрали невозможно. Чтобы снять механизм, вырезают часть трубопровода.

Разновидности тройников

Классификацию тройников проще всего выстроить по типу конструкционного материала. Поскольку альтернативный способ сортировки – по схеме монтажа – в конечном итоге «завязан» именно на типе материала.

Ну а если объединить оба способа сортировки, то весь сортамент тройников можно разделить на следующие разновидности соединительных элементов:

  • Металлические фитинги, к числу которых следует причислить и резьбовые тройники для металлических труб, и цанга-фитиги и пресс-фитинги, и сегментные соединительные элементы, сваренные из обрезков труб. Причем стальные, латунные и чугунные тройники, в большинстве случаев, производят с помощью литья. И очень редко с помощью сварной сборки (сегментные фитинги). Соответственно, самым главным достоинством изделий из металла является высокая прочность тройника. Металлические фитинги
  • Пластиковые тройники для труб, к числу которых следует отнести и сварные и цанговые фитинги, все детали которых изготовлены из пластика – полиэтилена или поливинилхлорида. Кроме того, в отдельную категорию стоит вынести ПВХ тройники для пластиковых канализационных труб, которые монтируют на клей или раструбное соединение. Впрочем, основное достоинство у полимерных фитингов одно – полная инертность и к прокачиваемым веществам, и к окружающей среде, благодаря которой пластиковый тройник «живет» до 50 лет.
  • Композитные тройники. В эту категорию стоит включить тройники для пнд труб (или РР трубопроводов), которые оборудуют стальными или бронзовыми втулками. С помощью такого тройника можно соединять полимерные и металлические трубопроводы. Поэтому такой тройник рассчитан под резьбовой (со стороны втулки) и сварной или обжимной (со стороны полимерных торцов) монтаж. Кроме того, с помощью композитных тройников с втулкой в систему можно врезать контрольно-измерительную аппаратуру (манометры и прочее).

Общая классификация

В общем понимании все существующие тройники можно разделить на несколько групп по следующим признакам:

  • по материалу производства;
  • методу изготовления;
  • способу крепления;
  • принципу действия.

Материал производства. Тройники производятся из стали, нержавеющей стали, латуни, меди, пластика. Изделия из нержавейки подходят для работы с агрессивными средами. Зачастую такие модели используются в химической и нефтегазовой промышленности. Стальные, латунные, медные и пластиковые тройники устанавливаются на системы водоснабжения (горячая и холодная вода) и отопления. Каждое изделие предназначено для определенного типа труб. Так, тройники из латуни совместимы с металлопластиковыми трубами, из полимерных материалов – с чугунными.

Метод изготовления. Тройники могут быть штампованными и сварными. Первые изготавливается методом горячей штамповки и механической обработки. Сварные в своей конструкции имеют приваренный штуцер. Существуют также штампосварные тройники.

Способ крепления. Крепление может быть муфтовым, фланцевым, сварным и резьбовым. Выбор того или иного типа зависит от функции трубопровода, требований к герметичности и прочности, условий эксплуатации. В данном случае имеет значение и материал производства.

Принципы действия. Тройники разделяются на равнопроходные и переходные. Первые имеют три одинаковых отверстия для соединения труб разного диаметра. Горловина таких тройников расположена перпендикулярно корпусу. Существуют изделия и с другим углом расположения горловины, но они используются в трубопроводах с невысоким давлением. Переходные тройники применяются для разветвления труб с разным диаметром и изменения давления в системе.

Особенности эксплуатации и обслуживания

Как правило, смотровой колодец на водоснабжение не нуждается в специальном обслуживании. Однако нелишними будут такие эксплуатационные мероприятия:

  • Стоит регулярно осматривать стены шахты на предмет нарушения целостности. Трещины со временем могут привести к подтоплению резервуара грунтовыми водами. Свищи и зазоры следует своевременно заделывать.
  • Нужно следить за герметичностью всех узловых соединений, чтобы избежать затопления колодца.
  • Для защиты системы водопровода от вандалов желательно предусмотреть запорный механизм на крышку люка.

Правильно смонтированный смотровой колодец служит от 20 до 50 лет без серьезных разрушений.

Как избежать поломок

Чтобы не возникало неприятностей в процессе эксплуатации трубопровода, соблюдают общие правила:

  • Пользоваться исключительно 45-градусными деталями при горизонтальной разводке. Если применить элементы под прямым углом, то это приведет к появлению засоров.
  • Муфто-раструбные концы следует направлять к начальной точке системы.
  • Не стоит удалять уплотнительные кольца. Если они несвободно входят в раструб, их следует обработать с помощью мыльного раствора.
  • Места, в которых трубопровод соединяется с разводками, лучше закрепить с применением хомутового держателя-кронштейна.
  • Устанавливать тройники-ревизии в тех местах, где к ним есть свободный доступ. В квартирах и частных домах следует монтировать не менее трех ревизий по всей длине трубопроводной системы.
  • Пользоваться тройниками желательно только в напорных системах.

Соблюдение этих рекомендаций поможет избежать поломок и необходимости в повторной замене элементов трубопровода.

Виды резьбовых креплений

Резьба бывает трубная и метрическая. Отличаются они, в первую очередь, шагом. Трубная, иначе дюймовая резьба, используется в основном при монтаже отопительных и водопроводных систем. С ее помощью подключаются обогреватели, счетчики, насосы, системы фильтрации, водонагревательные системы и т. д.

Трубная резьба используется в соединениях внутренней цилиндрической резьбы с внешней конической резьбой и в цилиндрических резьбовых креплениях. Толщина стенок труб должна соответствовать давлению в системе.

Метрическая резьба используется для манометров и редукторов, и бывает внутренней (гайка) и наружной (штуцер).

У каждого прибора свой диаметр резьбы, который измеряется в дюймах или в миллиметрах. Сечение всех резьбовых креплений из металла замеряется внутри.

Сечение пропиленовых труб и креплений принято измерять снаружи. То есть полипропиленовой трубе сечением 2 см будет соответствовать металлическая труба сечением 15 мм, также будут соотноситься и фитинги.

Читайте материал по теме: Фитинги для металлопластиковых труб

Принцип действия

Вначале рассмотрим, как работает канализация в ванной комнате:

  • Наполненная до краев ванна сбрасывает часть воды через систему слив-перелив;
  • При открытии сливного отверстия, вода из ванны попадает в сифон;
  • Минуя гидрозатвор, сточные воды проходят через канализационный патрубок (шланг), соединенный с тройником;
  • Через канализационный тройник стоки попадают в стояк.

Материалы прошлых лет

Пару десятков лет назад, когда не было расцвета изделий из ПВХ, вся канализация собиралась из чугуна. В частности:

  • Сифоны и приемные патрубки;
  • Колено умывальника;
  • Тройник квартирной канализационной трубы;
  • Ревизионное окно на стояке;
  • Сам стояк в квартире.

И для герметичности соединения помимо традиционной пакли применялись:

  • Цементный раствор;
  • Жидкое стекло
  • Эпоксидный клей
  • Резина и т.п.

Современные материалы

Но с наступление эры пластика все изменилось Сегодня собрать и подключить канализационный сифон может практически любой взрослый мужчина.

Разновидность тройников в сантехнике

Количество моделей сантехнических тройников достаточно много. В первую очередь детали разделяются по материалу, так как они часто могут подсоединяться к чугунным, стальным или пластиковым ответвлениям. Различают такие тройники из таких материалов, как:

  • сталь;
  • чугун;
  • пластик.

Пластик может использоваться также на стальных трубах, но для этого стоит покупать только специальные модели сантехнических тройников, которые имеют необходимые манжеты и крепления.

Кстати, система соединения – это второй фактор, который разделяет тройники на несколько групп. Как правило, система соединения разниться не только из-за материала канализационных элементов, куда нужно подключать тройники. Может быть и так, что тройник используется не только в качестве проводника к туалету, ванне или раковине, но и как отвод воды на поле. По соединениям выделяются такие типы, как:

  • сварное соединение;
  • наружная резьба;
  • внутренняя резьба;
  • комбинированное соединение.

Такого рода детали часто используют в качестве дренажной или в подающей воду системе, на полях. Особенно часто можно подобную систему увидеть на футбольных стадионах или маленьких клумбах, где осуществляется дневной автоматический полив газона перед банками и магазинами. Именно поэтому сантехнические тройники отличаются ещё и по диаметру ответвлений. Выделяются:

  • равнопроходные тройники – имеют одинаковый диаметр у всех отверстий;
  • комбинированные детали имеют две внутренние и одну внешнюю резьбу, а также могут отличаться в диаметре отверстия;
  • переходной вариант имеет два отверстия одинакового диаметра и одно отверстие, отличающееся по размеру.

Тройник сантехнический из стали

Один из самых распространённых типов сантехнических тройников, сделан из стали. Их часто используют на частных объектах, производстве, но они могут применяться и в жилых домах. Такая сантехника из стали чаще всего устанавливается на канализационные магистрали прямого типа. Стальной материал позволяет деталям переносить большие нагрузки, перепады температуры и воздействие внешних факторов и поэтому тройники часто устанавливаются ещё и на отопительные системы, холодные, горячие и паровые системы.

Как правило, детали из стали по типу соединения бывают двух типов и делятся на резьбовые и сварные модели. Кроме того, стоит выделить ещё и тип конструкции, который может быть прямым или переходным. Стальные детали не рекомендуется ставить в частных или в многоэтажных домах. Они хоть и могут долгие годы переносить высокие показатели нагрузки, но всё-таки слишком быстро изнашиваются, тем более при сварном соединении.

Тройник из нержавеющего материала

По сути, эта деталь не особенно отличается от стального материала. Вид соединения также разделяется на сварной и резьбовой вариант. Тройники этой модели могут устанавливаться на прямые или изогнутые магистрали. Нержавеющая сталь отлично переносит все воздействия внешней среды и перепады температуры. Подобный материал используется в сантехнике только с целью того, чтобы повысить качество воды. Нержавеющая сталь не так сильно поддаётся окислению, поэтому именно такого типа чаще всего и применяется сантехника, в ресторанах или на пищевой промышленности.

В последнее время сантехника из нержавеющей стали так же начала набирать популярность и при установке в частных домах или квартирах. Причина ясна, ведь качество воды при этом значительно улучшается.

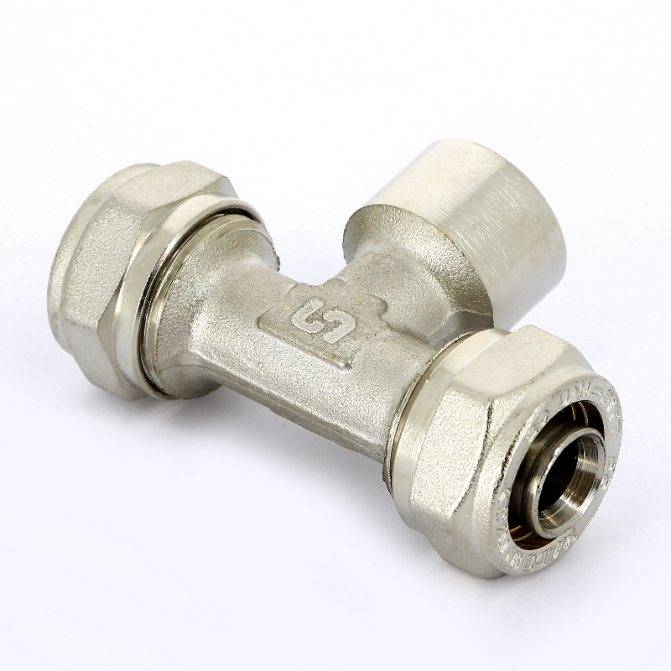

Канализационные тройники для металлопластиковых труб

В канализационных системах в наше время особенно трудно представить разводку без тройников из пластика или металлопластикового материала. Подобные детали используются повсюду в системе канализации или отопления и могут соединять многие сантехнические приборы, к примеру, с чугунными или металлическими трубами. Как правило, способы соединения носят различные методы. Выделяют такие принципы соединения, как:

  • обжимной;
  • прессованный;
  • пресс-гильза;
  • комбинированный.

Качество таких пластиковых труб может сравниваться даже с современной статью. Они отлично выдерживают воздействие всех внешних факторов, технические повреждения, перепады температуры, также могут использоваться при установке на системы с горячей и холодной водой.

Не переплачивайте за прокладки для межфланцевых соединений

Чтобы получать заказанный товар вовремя, уточняйте у менеджера сроки, и будьте внимательны при выборе транспортной компании, в момент оформления заказа.

Звоните сейчас, чтобы оформить заказ на фланцевые прокладки

илиантивибрационные межфланцевые компенсаторы . Размер отпускной партии ограничивается только количеством товара, который есть в наличии. Наши сотрудники сформируют отпускную партию и подготовят ее к отгрузке. Документы будут доставлены вместе с товаром. О порядке взаиморасчетов уточняйте дополнительно.

По мнению наших клиентов, мы хорошо справляемся со своей работой. Товар соответствует заявленным качественным характеристикам, сроки соблюдаются, цены не взвинчены. Получите бесплатную консультацию по поводу любого товара, который есть в нашем каталоге, прямо сейчас. Оставляйте свои контактные данные, чтобы наши представители смогли с вами связаться.

Недостатки:

1.Отключение потребителей

Вы не имеете возможность перекрывать каждый потребитель отдельно в одном месте, если потребуется например отремонтировать смеситель.

2. Перепады давления

Возможны перепады давления в системе. Например вы моетесь в душе и кто-то одновременно спустил унитаз, вода в душе станет горячее, а бывает что и обжигает.

3. Неудобно

При тройниковой разводке, все тройники разбросаны по санузлу, и в случае если вам потребуется например отключить стиральную машину, то придётся тянуться в неудобное место.

1. На некоторые потребители можно установить краники. Например на смесители под мойкой на кухне и внутри тумбочки раковины ванной. Вот на этом фото видно два краника, которые будут закрыты тумбочкой. Вслучае необходимости, смеситель можно демонтировать не отключая воду во всем помещении.

Так же можно на один тройник подключить унитаз и стиральную машину, или холодную воду мойки на кухне и посудомойку. Для этого сесть специальные проходные краники с выходом на 3/4 дюйма.

2. Чтобы не было перепадов давления, магистральную трубу можно пустить большим диаметром чем отводы на тройники. Например: толщина магистральной трубы будет 3/4 дюйма а отводы от тройников будут уже 2/1 дюйма. Таким образом можно минимизировать перепады. Хотя если давление в системе 4 и более, то перепады не будут ощущаться и вовсе. В случае с металлопластиком или полипропиленом, то магистральную трубу можно сделать 26 мм а отводы на 20 мм. Или же магистральную 20 мм, а отводы сделать 16-й трубой.

Таким образом мы получим правильную разводку эконом класса.

Какой бы трубопровод вы не проводили, чаще всего приходится использовать врезки в него для более комфортного его использования. В данном случае помогает тройник (фитинг) из полимера или металла, способный правильно оформить узел сопряжения его ветвей. Статья будет посвящена именно этому элементу, без которого трудно представить подвод или отвод воды.

Виды фитингов для пластиковых труб

Все доступные потребителям пластиковые трубы с фитингами, разделяются на следующие виды:

  • полипропиленовые материалы;
  • поливинилхлоридные материалы;
  • металлопластиковые материалы;
  • полиэтиленовые.

Применение разнообразных фитингов предоставляет возможность монтирования системы, создания надежного соединения даже изначально в недоступных и сложных местах.

На самом деле под фитингами для пластиковых труб подразумеваются разнообразные детали, использующиеся для крепления как труб, так и шлангов. В зависимости от необходимости, бывают различных форм и видов.

Все фитинги для пластиковых труб подразделяются на два основных вида:

  • фитинги с соединением через резьбу (резьбовые);
  • фитинги, использующиеся для соединения прямых отрезков пластиковых труб между собой.

Резьбовые фитинги делятся между собой на неразборные и разборные. Все они требуют уплотнения резьбы льном или специальной лентой при накручивании на трубу.

Фитинги производятся из различных материалов и подобрать их можно для любого типа труб

Уже по своему виду (в маркировке может указываться термин «фасон»), все фитинги группируются по следующим категориям:

  • переходники;
  • сгоны и муфты;
  • крестовины и тройники для пластиковых труб;
  • компенсаторы;
  • уголки;
  • регулирующая арматура;
  • американки;
  • пробки с заглушками для пластиковых труб.

Все эти элементы бывают разного размера, так что подобрать нужный очень легко.

Хорошие соединения – надежная магистраль

Эти соединительные детали обеспечивают стыковку частей коммуникационной магистрали. Их классифицируют по многим показателям. Самые главные критерии это:

  • Особенности формы (конфигурации).
  • Предназначение элемента.
  • Вид монтажа.

Виды фитингов для пластиковых труб по форме бывают такие:

  • приспособление с резьбой или без нее;
  • устройства в форме тройника;
  • отводы;
  • фланцевые виды механизмов;

Специалисты выделяют актуальность классификации по виду установки, хотя простым потребителям эти нюансы тоже знать нужно, иначе правильно провести ремонт не получится. Итак, по этому критерию фасонные элементы делятся на такие виды:

  • компрессионные;
  • литые;
  • электросварные.

Смотреть видео

ОБЗОР ОБЖИМНОГО ФИТИНГА для ПОЛИЭТИЛЕНОВОЙ ТРУБЫ

Watch this video on YouTube

  • Муфты. Это самый простой вид механизмов. По своей форме они похожи на бочонок с отверстием внутри, и применяются для работы с трубопроводами соответствующего объема.
  • Переходники. Они тоже входят в категорию простых приспособлений. Эти виды устройств на разных концах имеют неодинаковые диаметры, что дает возможность состыковать трубные изделия различного сечения.
  • Уголки. Эти механизмы ставят в зоне поворота магистрали. При этом нужный угол магистрали создают без деформационных изменений трубного сортамента. Такие виды муфты имеют угловой загиб в 45 или 90 градусов, и могут скреплять участки трубопровода с различным объемом. На уголках наносят резьбу на наружной части, что позволяет состыковать с ними смеситель в ванной или подсоединить другие сантехнические приборы.
  • Тройники. Эти детали позволяют выполнить состыковку нескольких магистралей. Причем это могут быть части с разным объемом и рельефом внутри.

Компрессионные (или обжимные) фитинги для пластиковых труб ставят на магистрали различного назначения. Обжимные фитинги для пластиковых труб выделяются своим устройством. Это заключается в спрессовке кольца-обжима на магистрали, и за счет этого достигают нужного уровня герметичности между устанавливаемыми частями.

Сами компрессионные муфты устроены так:

  • корпус;
  • кольцо уплотнитель;
  • зажимное кольцо;
  • втулка;
  • гайка, которая служит крышкой.

Профессиональные мастера среди достоинств, которыми обладают  компрессионные приспособления, выделяют:

  1. простоту и скорость установки;
  2. неоднократное применение;
  3. стойкость к коррозийным образованиям;
  4. высокий уровень надежности стыка, а он в данном случае превышает прочность самого трубного сортамента.

Компрессионные приспособления предоставлены в большом ассортименте, а это упрощает процесс поиска нужного обжимного устройства.

Критерии выбора


Тройник обжимной

Мастер, выбирающий фитинг для системы водоподачи, обращает внимание на такие параметры:

  • Материал изготовления. Он должен в большинстве случаев совпадать с материалом, из которого изготовлены трубы водопровода. Исключением являются линии, состоящие одновременно из пластика и металла. Здесь ставят латунный тройник или пластиковый со специальным переходником.
  • Тип фитинга в зависимости от цели монтажа. Если предполагается разветвление системы с равными диаметрами, берут равнопроходную арматуру. Если одна линия водопровода будет иметь меньшее сечение, берут переходной фитинг. Комбинированный поможет смонтировать часть водопровода с разными типами материала и соединения.
  • Способ подключения. Мастер определяется, какой из методов (сварка, обжим, резьба) подойдут для конкретного случая.
  • Наличие на фитинге маркировки производителя и ГОСТ. Поскольку на все элементы для водопровода возлагаются повышенные требования к прочности и герметичности, то их производят в соответствии с установленными стандартами. Если маркировок ГОСТ на изделии нет, лучше от него отказаться.

Назначение и области применения

Тройник, как специальная деталь трубопроводной арматуры, представляет собой род фитинга и предназначен для создания ответвлений от основной магистрали с целью осуществления смешения или разделения потоков рабочего носителя. С помощью данного элемента осуществляется также подвод пара, газа или другого носителя к основному трубопроводу. Тройник монтируется на основной трубопровод, ответвление создается в одну сторону. Применяются данные детали практически во всех промышленных и бытовых магистралях, по материалу они должны соответствовать изделиям основной арматуры. Преимущественно тройники из стали применяются для транспортировки газа, пара, воды, нефти и других веществ. Их использование возможно в магистралях, эксплуатируемых в температурных условиях от минус 70 до плюс 450°С и повышенной влажности.

Материалы, применяемые для изготовления стальных тройников в соответствии с нормативной документацией – это различные марки стали:

  • ст. 20 (углеродсодержащая конструкционная);
  • ст. 09Г2С (низколегированная конструкционная);
  • ст. 12Х18Н10Т (криогенная конструкционная);
  • ст. 10Х17Н13М2Т (коррозионно-устойчивая);
  • ст. 15Х5М (жаропрочная легированная).

Сталь для изготовления тройников  может быть обработана различными технологическими способами. Например, металл может быть покрыт различными полимерами или пластиком по наружной поверхности для повышения устойчивости к воздействию окружающей среды или изнутри – для улучшения антикоррозионных свойств детали. troinik-10

Выбор материала определяется агрессивностью и коррозионной активностью рабочего носителя, материалом непосредственно трубопровода, рабочими условиями, создаваемыми в магистрали. Он должен обеспечивать герметичность, высокую надежность, продолжительное время работы, безопасность установки и эксплуатации, простоту технического обслуживания и иметь оптимальную стоимость.

Основным регламентирующим документом по выпуску и техническим характеристикам стальных тройников является ГОСТ 17376‑2001. Изготавливаемые по нему изделия работоспособны в диапазоне температур от минус 70 до плюс 450 °С и давлении вплоть до 16 МПа. По размерам выпускаются тройники, подходящие для труб с условным диаметром 15‑1600 мм и толщиной стенки 2-22 мм.

Установка

При составлении проекта водопроводной систему, нужно сразу определиться с местом установки гребёнки. Зачастую приходится встраивать изделие в уже проложенную магистраль.

Основными критериями выбора месторасположения коллектора являются:

  • Свободный доступ для обслуживания и ремонта;
  • Отсутствие повышенной влажности;
  • Для крепления гребёнки нужно выбирать несущую стену;
  • Хорошее освещение, чтобы не пришлось производить работы с коллектором «вслепую».

Нюансы монтажа коллектора:

  1. Производить монтажные работы должен специалист, обладающий необходимым опытом. Иначе могут возникнуть трудности при установке гребёнки своими силами.
  2. Для надёжной фиксации устройства необходимо использовать крепёжные хомуты.
  3. Монтаж узла осуществляется без вспомогательных уплотнений.
  4. Гребёнка холодной и горячей воды часто устанавливаются по отдельности.
  5. Расположение узла должно быть фильтрующего элемента и редуктора давления.
  6. В установочном комплекте должна находится регулирующая и отсечная запорная арматура.
  7. В двухэтажных зданиях желательно оснащать систему водопровода циркуляционным насосом.
  8. Установку следует производить только после составления схемы разводки.
  9. Для монтажа гребёнки потребуются расходные материалы: переходники, прокладки, уплотнители. Имея всё необходимое под рукой, установка коллектора не потребует большой затраты времени.

По истечении какого-то времени может потребоваться модернизация системы. Поэтому желательно сразу устанавливать гребёнку с запасными отводами подключения, заглушив их пробками.

Поделитесь в социальных сетях:FacebookTwittervKontakte
Напишите комментарий
