Как подобрать нужный диаметр дефлектора ДС

Вентиляторы

Для механических систем вентиляции используют, как пра­вило, радиальные (центробежные) вентиляторы. Подбор радиаль­ного вентилятора выполняют по заданным значениям производи­тельности Lв, м/ч, и перепада давления Рв, Па, по сводному гра­фику, представленному в . Если точка пересечения ко­ординат не совпадает с рабочей характеристикой, то её сносят по вертикали на лежащую ниже рабочую характеристику, определяют соответствующее ей полное давление Ру и пересчитывают на это давление систему (обычно увеличивают сечение одного-двух ма­гистральных участков). Возможно перенесение рабочей точки до расположенной выше рабочей характеристики с повышением со­противления системы. По индивидуальным характеристикам вен­тиляторов, зная Lв и Р, находят частоту вращения n , об/мин, к.п.д.

Так как характеристики вентиляторов составлены для стан­дартных условий, при подборе вентиляторов необходимо предва­рительно выполнить пересчёт:

Рв = 1,1 Рсет [( 273 + t) / 293]  (1010/Р

Lв = k Lсет

где Рсет — расчетное сопротивление вентиляционной сети с обо­рудованием (фильтры, калориферы, жалюзийные решетки и пр)Па;

t — температура воздуха^ проходящего через вентилятор ,°С; Рбар — барометрическое давление в месте установки вентиля­тора, кПа ; .

К -поправочный коэффициент на подсос воздуха в вытяжных и утечку в приточных системах, принимаемый в зависимости от места установки вентилятора : к =1,1 для систем с воздухово­дами из металла, пластмасс и асбоцементных труб длиной до 50 м; К=1,15 для систем с воздуховодами из других материалов, а также для систем с длиной каналов более 50 м ;

Lсет— расчетный расход воздуха в системе вентиляции, м3/ч. Длина воздуховодов при определении величины К опреде­ляется по длине каналов, прокладываемых вне обслуживаемых помещений. Потребляемую мощность на валу электродвигателя определяют по формуле, кВт

N = 0,728

всетп

где

п

N У=k N ,

где kз — коэффициент запаса мощности, принимаемый по .

На основании полученного значения Nу и числа оборотов по подбирают электродвигатель для вентилятора.

Вентилятор представляет собой механическое устройство, предназначенное для перемещения воздуха по воздуховодам систем кондиционирования и вентиляции, а также для осуществления прямой подачи воздуха в помещение либо отсоса из помещения, и создающее необходимый для этого перепад давлений (на входе и выходе вентилятора).

По конструкции и принципу действия вентиляторы делятся на осевые (аксиальные), радиальные (центробежные) и диаметральные (тангенциальные).

В зависимости от величины полного давления, которое они создают при перемещении воздуха, вентиляторы бывают низкого давления (до 1 кПа), среднего давления (до 3 кПа) и высокого давления (до 12 кПа).

По направлению вращения рабочего колеса (если смотреть со стороны всасывания) вентиляторы могут быть правого вращения (колесо вращается по часовой стрелке) и левого вращения (колесо вращается против часовой стрелки).

В зависимости от состава перемещаемой среды и условий эксплуатации вентиляторы подразделяются на:

  • обычные – для воздуха (газов) с температурой до 80С;

  • коррозионностойкие – для коррозионных сред;

  • термостойкие – для воздуха с температурой выше 80С;

  • взрывобезопасные – для взрывоопасных сред;

  • пылевые – для запыленного воздуха (твердые примеси в количестве более 100 мг/м3).

По способу соединения крыльчатки вентилятора и электродвигателя вентиляторы могут быть:

  • с непосредственным соединением с электродвигателем;

  • с соединением на эластичной муфте;

  • с клиноременной передачей;

  • с регулирующей бесступенчатой передачей;

Основными характеристиками вентиляторов являются следующие параметры:

  • расход воздуха, м3/ч;

  • полное давление, Па;

  • частота вращения, об/мин;

  • потребляемая мощность, затрачиваемая на привод вентилятора, кВт;

  • КПД – коэффициент полезного действия вентилятора, учитывающий механические потери мощности на различные виды трения в рабочих органах вентилятора, объемные потери в результате утечек уплотнения и аэродинамические потери в проточной части вентилятора;

  • уровень звукового давления, дБ;

Разновидности насадок

на рынке товаров имеется довольно большой перечень товаров, но все они подразделяются на несколько видов:

  • ЦАГИ, данный вид был разработан в центральном институте аэрогидродинамики и является одним из самых распространенных. Конструкция проста и состоит из металлической трубы с расположенным внутри экранизирующим цилиндром и зонтом конической формы. Она не позволяет запирать тягу при сильном ветре и защищает вентиляционный канал от засорений и попадания осадков. Для полноценного функционирования, конструкция должна размещаться над кровлей на высоте от 1 до 1,5 метров. Среди плюсов данного колпака, выделяют возможность замены некоторых стальных деталей на более дешевые пластиковые. К минусам относится покрывание в зимний период времени, поверхности снежной коркой, которая становится помехой для нормальной воздушной тяги.
  • Колпак Григоровича, простая конструкция, состоящая из пары зонтов соединенных общую «тарелку». Такие конструкции довольно часто можно увидеть над крышами гаражных помещении, подвалов небольших зданий. А вот более сложной и доработанной моделью является Вольперт-Григоровича, который включает в себя диффузор, обратный конус и крышку соединенных воедино.
  • Турбо дефлектор или ротационная турбина внешне напоминает шар. Работает такое устройство за счет вращения лопастей, из которых состоит шарообразная часть устройства. Тяга усиливается посредством ветра и встроенного вентилятора. Подобное устройство позволяет быстро освежать воздух в помещении, без использования электроэнергии;
  • Флюгер — еще один вид, имеющий сложную конструкцию, крыло устройства всегда развернуто тыльной стороной к ветру, что предотвращает попадание веретенных потоков внутрь вентиляционной шахты. За основанием насадки формируется зона с пониженным давлением, которая облегчает выход воздуха;
  • Н-образный дефлектор имеет более сложное строение и состоит из одной горизонтально и двух расположенных по краям труб. Горизонтальная и вертикальные напоминают букву «Н». Подобное устройство прекрасно справляет с усилением тяги и с защитой от внешнего мусора и влаги колпак внешне напоминающий тарелку, козырек к нему крепится на шпильках, создает воздушный поток, защищая вентиляцию от возможных осадков. Данный вид прекрасно подойдет для промышленных и производственных помещений, одной из особенностей является то, что у таких моделей отсутствует защитный колпак, так как необходимости в нем нет. А также плюсом можно назвать то, что подобная конструкция не нуждается в возвышения над кровлей помещений, достаточно разместить одну сторону на стену, а второй на крышу.

Приборы используют в зависимости от конструкции и подразделяют на:

  • крышные, то есть те, которые используют на дымоходах в частных и многоэтажных домах, на крышах производственных и гаражных помещений, а также иных построек;
  • цокольные — предназначены для регулирования потоков воздуха в подвальных помещениях, освежая воздух, удаляя сырость и скапливаемые вредные газы;
  • автомобильные, соответственно используют в транспортных средствах, устройства предназначены для отсечения воздушного потока, а также предотвращения попадания различных предметов, мусора, грязи и много другого что может лететь с улицы в салон автомобиля, их размещают со стороны боковых окон, крыше или над фарами, форма и размеры будут зависеть от модели транспортного средства;
  • для кондиционеров разработаны специальные дефлекторы-экраны, которые отражают воздушный поток и равномерно распределяя его по всему помещению. Существуют внутренние и внешние.

Что касается внешнего вида насадок, то они бывают нескольких видов:

  • плоские;
  • полукруглые;
  • а также двускатные.

По виду конструкции вытяжные колпаки также делятся на несколько видов. Неподвижные (статические), считаются самыми простыми и их часто изготавливают собственными руками. Статические со встроенным вентилятором, размещенным под ветровым зонтом.

Как изготовить козырек на дымоход

Прежде всего нужно выяснить внешние размеры оголовка, куда планируется крепить зонтик, а затем набросать от руки эскиз с изображением будущей конструкции. Для ее разработки воспользуйтесь простыми правилами:

  • габариты или диаметр изделия должен быть на 10 см больше размеров трубы, чтобы края выступали на 50 мм со всех сторон;
  • угол уклона скатов – от 30 до 45°;
  • минимальная высота от среза дымохода до грибка – 100 мм, как продемонстрировано на чертеже.

Помимо традиционного зонтика, есть и другие варианты конструкций – дефлектор и вращающийся флюгер – «подхалим». Первый позволяет реально усилить тягу за счет ветрового давления, создающего разрежение внутри цилиндрического корпуса, куда выходит дымовой канал. Зато в безветренную погоду данное приспособление не только теряет свои преимущества, но и ухудшает силу тяги в трубе, создавая повышенное сопротивление на выходе продуктов горения.

Полуцилиндрический флюгер, собранный из нескольких сегментов и вращающийся на специальном подшипнике, получил название «подхалим» благодаря способности поворачиваться за ветром. Если бы не высокая цена и сомнительная надежность подшипника, он стал бы идеальным колпаком для любого круглого дымохода, поскольку успешно защищает устье от задувания и осадков.

На изготовление дымоходных козырьков идут различные материалы – тонколистовая сталь с цинковым и полимерным покрытием, нержавейка и даже медь. Чтобы смастерить колпак на трубу своими руками, мы рекомендуем первые 2 варианта – оцинкованный либо крашеный металл толщиной не менее 0.5 мм.

Делаем простой круглый грибок

Для выполнения этой работы понадобятся обычные инструменты – ножницы по металлу, дрель, молоток и приспособление для постановки заклепок. Определив необходимые размеры грибка, действуйте в таком порядке:

  1. Завинтите в деревянную планку 2 самореза на расстоянии, равном радиусу изделия плюс 15 мм. Получите импровизированный циркуль, с чьей помощью наметите на металле центр круга и прочертите его контур.
  2. Обрежьте заготовку ножницами, а затем нарисуйте сектор с длиной дуги примерно 120 мм (фигура напоминает первый кусочек круглого торта).
  3. Вырежьте этот клин, после чего с усилием совместите внешние края круга и зафиксируйте их в тисках.
  4. Просверлите вдоль получившегося шва 3 отверстия и соедините концы детали заклепками либо винтиками М4 с гайками. Верхняя часть флюгарки готова.

Ножки для грибка и опоясывающий трубу хомут делается из стальных полос, изготавливаемых путем изгибания тонкого листа в 2—3 раза. Эти детали также крепятся к зонтику заклепками, что наглядно продемонстрировано мастером на видео:

Двускатный зонт прямоугольной формы

Для изготовления этой разновидности колпаков желательно воспользоваться станком — листогибом или обратиться за данной услугой в соответствующую мастерскую. В крайнем случае придется гнуть элементы вручную по линии, аккуратно пристукивая металл резиновым молотком на деревянном бруске.

Как и в предыдущем варианте, первым делом надо снять наружные размеры кирпичного дымохода, а затем рассчитать и зарисовать выкройку, как показано на чертеже. Здесь же приведены формулы для определения длины сторон элементов в зависимости от исходных габаритов трубы и высоты флюгарки.

Изготовить колпак на трубу своими руками относительно просто – нужно раскроить металл согласно чертежу, согнуть по штриховым линиям и соединить детали заклепками. В качестве жестких стоек предлагается взять готовые уголки из крашеного металла толщиной 0.5—0.7 мм. Как происходит сборка двускатной флюгарки и козырька в виде крышки с проходом трубы, наглядно показано в видеосюжете:

Особенности монтажа

Заводской турбодефлектор – конструкция цельная, уже готовая к установке. В ней есть активная подвижная верхняя часть и основа, включающая подшипники с нулевым сопротивлением. Изделие продумано таким образом, что даже при сильном порывистом ветре его не наклонит и не снесет вниз.

Дефлектор с полимерным защитным покрытием

В завершение хотим отметить, что ротационные дефлекторы в своем сегменте являются самыми дорогостоящими. При этом потребителю предлагается выбрать подходящую конструкцию из нержавейки, оцинковки или конструкционной стали с защитным полимерным покрытием, цвет которого может подбираться под фасадное оформление. Безусловно, вид материала из которого произведен дефлектор отражается на его стоимости.

Метки: вентиляционный, дефлектор, рука, свой, чертеж

« Предыдущая запись

Определение понятия турбодефлектор

Турбодефлектор устанавливается на вытяжную трубу для увеличения тяги Дефлектор представляет собой аэродинамическую конструкцию, которая монтируется над дымовентиляционной трубой. В работе устройства задействуется принцип Бернулли. Эффект заключается в том, что статическое давление в канале снижается с увеличением скорости передвижения воздуха и изменением поперечной площади трубы. Вентиляционные турборефлекторы усиливают тягу и повышают эффективность отводящего канала.

Используют распространенные конструкции:

  • классические по форме — прямоугольные, квадратные, круглые;
  • цаги — насадки имеют экран в виде цилиндра, где располагается дефлектор конической формы;
  • Григоровича — распространенный вариант ставится на насадку в виде усеченного конуса, такую модель часто делают своими руками;
  • ротационный — имеет шарообразную накладку, содержит в конструкции турбину и лопасти;
  • н-образный, двойной — выполняется в виде двух перпендикулярных трубок, соединенных полой перемычкой, куда подсоединяется труба вытяжки.

Статические модели ставят в общих каналах многоэтажных зданий и индивидуальных системах вентиляции, применяют для координации отвода дыма в отопительных схемах и проветривания мусоропроводов.

Принцип работы вентиляционных дефлекторов

Идем далее. Дефлектор – это специальный круглый цилиндрический колпак для вентиляционной или дымоходной трубы. Изготавливают его обычно из алюминия либо оцинкованной или нержавеющей стали, изредка бывают также медные дефлекторы. К слову, на рынке можно встретить даже пластиковые конструкции, которые особенно удобно подбирать в тон кровельного покрытия. Правда, долговечностью они похвастать не могут.

Но чем дефлектор отличается от обычного зонта? Такой во всех его модификациях всегда статичен, не крутится и не поворачивается, и его главная задача – защитить трубу от атмосферных осадков и птиц. А вот дефлектор уже берет активное участие в организации воздушного потока, а именно создает тягу.

Причем в большинстве моделей без электричества! Все дело в особенной конструкции дефлекторов, которые задействуют силу ветра в свою пользу, разрежают воздух и, благодаря законам физики, создают разницу давлений. При этом свежий воздух попадает в дом или квартиру, а выходит через вот такой дефлектор.

Здесь срабатывает так называемый эффекта Бернулли. Суть его в том, что потоки воздуха создают пониженное давление в процессе огибания преграды, а это увеличивает тягу в самом вентиляционном канале. Обеспечивает этот процесс внутренний конус в специальной форме. Вот почему настоящий дефлектор – всегда только цилиндрический:

К слову, если вы считаете, что форму и размеры дефлектора конструируют исходя из дизайнерских соображений – тогда очень ошибаетесь. На самом деле для изготовления того или иного вида производятся достаточно сложные аэродинамические расчеты и проводятся эксперименты. Поэтому все популярные виды были выведены путем поиска тех самых идеальных пропорций.

А еще такой элемент по-своему украшает крышу дома.

Цена

Стоимость ротационной турбины напрямую зависит от размеров присоединительного канала и материала, из которого она сделана. Турбодефлекторы из оцинкованной стали стоят дешевле, чем модели, произведённые из нержавейки. Средняя цена оцинкованной ротационной турбины ТД-110 начинается от 2200 рублей, а нержавеющей от 3400 рублей.

Турбодефлектор экономит значительное количество электроэнергии и помогает держать комфортную температуру в помещениях. Ротационная турбина решает проблему с излишней сыростью и затхлостью воздуха даже в больших многоэтажных зданиях, выводит пыль и пары вредных веществ. Благодаря постоянному движению активной головки полностью исключается вероятность опрокидывания тяги. Уже в первый год использования турбодефлектор окупает себя за счёт экономии электроэнергии.

Что такое вентиляционный диффузор

Чтобы лучше понимать, как работают дефлекторы вентиляционных систем, нужно знать, из чего состоит конструкция и как выглядит схема устройства. Итак, главными составляющими насадки для вентиляции являются:

  1. Диффузор. Представляет собой основание в виде конуса с усеченным дном. На верхнюю часть вентиляционного канала, выходящего на крышу, наживляется нижний фрагмент цилиндрической колбы, благодаря чему и образуется замедление потока воздуха и повышение давления.
  2. Зонт. Деталь, предупреждающая проникновение мусора в вентканал. Выглядит как защитный колпак, закрепленный в верхней части диффузора.
  3. Корпус. Деталь дефлектора, находящаяся на виду. Представлена обечайкой или кольцами, которые соединены с диффузором при помощи двух или трех кронштейнов. Именно из-за того, что элементы корпуса рассекают поток воздуха, внутри цилиндрической колбы образуется пониженное давление.

Для того чтобы осадки не могли проникнуть внутрь системы, диаметр диффузора должен превышать размер входного отверстия. Корпус устанавливается таким образом, чтобы воздух создавал так называемый подсос через выемки рядом расположенных колец. В этом случае получится ускорить отвод воздушных масс из системы вентиляции.

Чтобы исключить попадание осадков внутрь системы устанавливается защитный зонт.На заметку! Дефлектор вентиляции сконструирован таким образом, что воздушные потоки, которые поднимаются снизу вверх, отражаются от крыши, а потом вновь начинают опускаться. Чаще всего подобное происходит, когда ветер дует снизу. Если такая проблема присутствует, лучше устанавливать двухконусную конструкцию, где элементы соединены одним основанием.

Нужно также понимать, что если на улице боковой ветер, то воздушный поток станет выходить через нижнюю и верхнюю части. При вертикальном направлении ветра будет присутствовать только отток воздуха снизу.

Если говорить кратко, то принцип работы установленного на вытяжку дефлектора выглядит таким образом:

  • потоки ветра улавливаются устройством;
  • воздушный поток попадает на диффузор, разветвляется и приводит к тому, что снижается давление в верхней части канала;
  • отработанный воздух из помещения устремляется наверх – туда, где образовалась разряженная пустота, и выводится на улицу.

Если правильно выбрать размер дефлектора и грамотно выполнить установку конструкции на верхнюю часть вытяжного канала, разница давлений получится оптимальной, в результате чего нормализуется интенсивность воздухообмена.

 Благодаря диффузору образуется замедление потока воздуха и повышение давления.

Для чего нужен дефлектор? Функциональные особенности

Дефлектор (в переводе с англ. «отражатель») – трубная конструкция, установленная на оголовок для защиты верхней части дымохода.

Основным назначением дефлектора является усиление и выравнивание тяги отопительного оборудования (печи или котла) для безопасного вывода продуктов сгорания. При отсутствии дефлектора возможно проникновение воздушных масс, которые в дальнейшем препятствуют или противодействуют хорошей тяге теплового генератора.

Наличие подобного устройства способствует повышению КПД отопительного оборудования до 20%.

Кроме основного назначения – отвода дыма, устройство используется для выполнения ряда важных функций:

  • Выравнивание тяги. Хорошая тяга обеспечивает поступление кислорода, что приводит к экономии топливного материала – он быстрее и полностью сгорает в теплогенераторе.
  • Искрогашение. Образование искр происходит в результате увеличения температуры горения топлива и тяги в дымоотводной конструкции, что может стать причиной возгорания. Устройство обеспечивает безопасное выгорание искр.
  • Защита от негативного воздействия атмосферных осадков. Подобное приспособление обеспечивает надежную защиту дымового канала от дождя, снега, града и сильного ветра. Это способствует эффективной и бесперебойной работе отопительного оборудования даже при плохой погоде.

Устройство


Проектная схема конструкции

Конструкция простого приспособления повторяет форму вентиляционной шахты. Основные элементы:

  • Нижний патрубок, устанавливаемый на оголовок вентиляционного отвода (трубы).
  • Диффузор – часть трубы, где поток воздуха меняет свои параметры вследствие ее конусоподобного сужения. От патрубка к верхней части происходит расширение. Узким концом усеченная фигура прикрепляется к патрубку.
  • Обечайки или внешняя оболочка устройства.
  • Кольцо, кронштейны в качестве элементов крепления. С их помощью визуально просматриваемое кольцо фиксируется с внешней стороны на диффузор.
  • Верхний защитный колпак (зонт) в классическом варианте конической формы – защита от проникновения загрязнителей извне.
  • Ножки для фиксации зонта.

Популярные виды усилителей тяги

В современном исполнении встречаются дефлекторы разных видов, поэтому можно выбрать модель для дома, выполненного в любом архитектурном стиле. Конструктивно эти устройства отличаются:

  • плоским верхом;
  • двумя скатами;
  • полукруглой крышкой;
  • откидным навершием.

Каждое из них отличается определенными достоинствами: открывающаяся крышка на дефлекторе позволяет осуществлять контроль над процессом отвода продуктов сгорания.

Как декоративный элемент для крыши, выполненной в стиле модерн, отлично подойдет плоский верх, лучшая защита от атмосферных воздействий — двускатная мини-крыша. В качестве материала для их изготовления в основном применяют оцинкованный металл, но иногда его покрывают слоем пластика или эмалируют.

Виды и характеристики

В наше время есть много разновидностей дефлекторов для вентиляции, среди них выделяют основные:

  1. Дефлектор Цаги;
  2. Дефлекторы Григоровича;
  3. Н — образные дефлекторы.

Существуют открытые конструкции, которые разделяют по форме:

  • бывает плоский;
  • полукруглый;
  • с открывающейся крышкой или двускатный.

По принципу работы бывает:

  • ротационный дефлектор;
  • турбинный.

По типу флюгера.

Далее мы разберём самые популярные типы вентиляционных дефлекторов.

Дефлектор на дымоход

Очень часто дефлекторы устанавливают на дымоход, его устанавливают для того чтобы обеспечить хорошую тягу для выведения дыма. Таким образом, дефлектор увеличивает работу оборудования на двадцать процентов, это увеличивает лучшее прогорание топлива и улучшает теплоотдачу.

Так же установка дефлектора предотвращает попадание осадков атмосферы и различного мусора в дымоход.

Дефлектор для кондиционера

Такие конструкции почти ни чем не похожи на классические  дефлекторы. Они представляют собой экраны – отражатели, которые перераспределяют воздушные массы, производимые кондиционером.

Поэтому воздушные массы направлены не на человека, а в пол или параллельно потолку, рассеиваясь, не теряя свой напор.

Ротационный дефлектор

Такого вида дефлекторы увеличивают работу естественной приточно – вытяжной системы в четыре раза и при этом такой дефлектор не требует подключения к электричеству.

Ротационный дефлектор состоит из подвижной головки с лопастями, которые установлены на основание и прикреплены при помощи подшипников.

Принцип работы ротационного дефлектора следующий:

Ветер попадает в лопасти и за счёт этого начинает двигаться головка, тем самым воздух разряжается, и тяга увеличивается.

Благодаря подшипникам головка вращается с неизменной скоростью, даже при сильном ветре.

Флюгер

Дефлектор —  флюгер является специальным устройством, корпус которого двигается вместе с изогнутыми козырьками, они соединены с подшипниковым креплением.

Сверху конструкции располагается флюгер, он даёт всему устройству всегда быть «по ветру».

Работает это устройство так: воздушные массы проходят между козырьками, ускоряются и делают зону разрежения, за счёт этого идёт усиление тяги, топливо прогорает лучше и происходит улучшение воздухообмена.

Такие конструкции хорошо применять, чтобы предотвратить обратную тягу, затухание пламени и искрообразование.

Такую конструкцию можно сделать самостоятельно, для этого необходимо конструкцию установить на срез трубы дымохода, креплением будет служить подшипниковый узел и кольцо.

Цокольный дефлектор

Такие дефлекторы предназначены для проветривания цокольных этажей и помещений, а так же для удаления влаги. Такие устройства могут использоваться как в принудительной, так и в естественной системе вентиляции.

Ещё цокольный дефлектор, препятствует попадание в подвальные помещения различных мелких животных, грязи, метеорологических осадков.

Длину трубы дефлектора легко регулировать и если будет необходимость, то её можно будет нарастить или отпилить до нужной высоты.

И так в статье мы описали виды и принцип работы вентиляционного дефлектора, надеемся, что эта информация была вам полезной. Удачи!

Виды и характеристики дефлекторов на трубу: основные отличия

Если обратиться к фото дефлекторов, можно заметить, что все они выглядят по-разному, но тем не менее выполняют одинаковые функции

Поэтому перед тем, как отдавать предпочтение одной из моделей, следует обратить внимание на такие критерии:

  • материал изготовления;
  • принцип функционирования;
  • особенности конструкции.

В основном все модели выполняются из следующих материалов:

  • алюминия;
  • нержавеющей стали;
  • оцинковки;
  • меди;
  • пластика;
  • керамики.

Обратите внимание! Специалисты по вентиляции считают, что оптимальным в соотношении цена/качество являются дефлекторы, выполненные из стали или алюминия. Медные приборы тоже хорошие, но ввиду высокой стоимости используются довольно редко

Дефлектор может быть изготовлен из алюминия, нержавеющей стали, оцинковки, меди и пластика

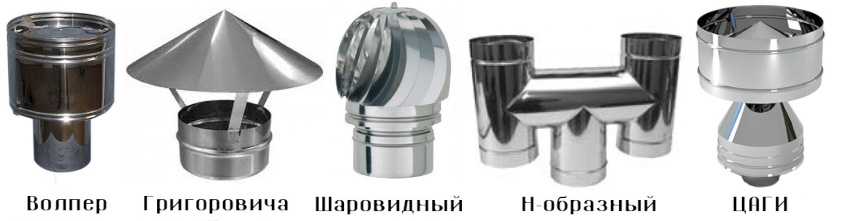

Устройства делятся на такие типы:

  • ЦАГИ, отличающиеся присутствием расширения вентакала – диффузора;
  • цилиндрический вентиляционный грибок Волпера;
  • колпак-флюгер, в простонародье – «подхалим»;
  • Н-образный дефлектор из труб;
  • турборефлектор, представляющий собой сферическую ротационную насадку;
  • статико-динамическое устройство открытого типа Astato.

Некоторые включают в этот список и обычные зонтики, установленные в верхней части канала. Следует понимать, что подобного рода устройства помогают лишь укрыть вентиляцию от дождя, но никаким образом не влияют на тягу.

Открытые конструкции отличаются также по форме, основными считаются такие приборы:

  • плоские;
  • полукруглые;
  • с открывающейся крышкой;
  • двускатные.

Помимо того, что устройства делятся по типу флюгера, их классифицируют и по принципу работы:

  • ротационные;
  • дефлекторные;
  • турбинные.

    Устройство по принципу работы может быть ротационным, дефлекторным и турбинным.

Дефлекторы на дымоход в первую очередь устанавливают для того, чтобы улучшить тягу, которая выводит дым и угарный газ наружу. Помимо этого, после монтажа устройства усиливается теплоотдача, а топливо лучше прогорает. Разнообразные фото дефлекторов на дымоход также дают понять, что при помощи устройства труба защищается от осадков и другого мусора, принесенного извне.

В отдельную группу можно выделить дефлекторы для кондиционера, которые по внешнему виду отличаются от обычных устройств. Подобная конструкция представляет собой экран-отражатель, перераспределяющий поток воздуха. Благодаря этому пучок прохладного воздуха направляется не напрямую, а параллельно потолку. Несмотря на то что воздух рассеивается, напор от этого не изменяется.

Дефлектор – неотъемлемая часть вентиляционной системы

Организация воздухообмена в доме производится системой элементов, узлов, механизмов, обеспечивающих многофункциональное ее действие: приток, удаление, озонирование, подогрев воздуха и другие операции. Важную роль в ней играет дефлектор вытяжной вентиляции. Приспособление аэродинамического типа оборудовано «колпаком». Компонуется на крыше сверху на вытяжной вентиляционной трубе в самой верхней точке. Функции:

  • Защищает вентиляционный канал.
  • Создает бесперебойную тягу для всей вентсистемы, активизирует ее работу.

Конструкционное исполнение различное, но есть общие основные элементы:

  • Два стакана: наружный слегка расширен в нижней части, внутренний – ровный.
  • Зонт (колпак) – защитный элемент, предотвращающий попадание находящегося в воздухе мусора, осадков, мелких насекомых.
  • Кронштейны для фиксации колпака.
  • Патрубок.
  • В некоторых устройствах предусмотрена защитная сетка, препятствующая попаданию в трубу мусора, но ослабляющая тягу, хотя и не существенно.

Оболочки корпусов в форме цилиндров, которые надеты один на другой. Над верхним из них крепится крышка. Верхняя часть каждого цилиндра оборудована кольцами. Такого вида отбои предназначены для корректировки направления воздушного потока в вентиляционном дефлекторе различного размера. Их установка спланирована так, чтобы пронизывающие потоки воздуха создавали его подсос через неплотности между кольцами, ускоряя тем самым вывод газов из вентиляции.

Поделитесь в социальных сетях:FacebookTwittervKontakte
Напишите комментарий
