Принцип работы
Отопительная система функционирует с применением нагретого до определенных температурных показателей теплоносителя. Нагрев осуществляется внутри теплообменника, после чего посредством труб теплоноситель достигает радиаторов, где охлаждается и с соблюдением цикличности процесса снова возвращается в котел.
- В открытых системах выдавливание нагретого теплоносителя из отопительного агрегата осуществляется под воздействием холодной воды, поэтому наблюдается самотечное распределение по трубам и радиаторам. Легковесный воздух из системы вытесняется в расширительный бачок, способный поддерживать стабильный уровень давления в системе отопления.
- Закрытые или принудительные системы отличаются циркуляцией теплоносителя с применением насосного оборудования. Стандартный насос позволяет поддерживать стабильное давление в пределах от одной до трёх атмосфер.
Несмотря на то, что принудительный принцип работы является более перспективным и удобным в обслуживании, на сегодняшний день такие отопительные контуры используются реже, чем проверенные временем открытые системы.
Подготовительный этап
Как правило, в теплое время теплоснабжающей конструкцией не пользуются. Поэтому перед тем, как запустить в частном доме отопление, необходимо убедиться в целостности и надежности ее элементов и выполнить ряд подготовительных работ. До того, как пользоваться закрытой системой обогрева, нужно определить величину отклонения ее фактических показателей от расчетных параметров.
По правилам, подготовка к отопительному сезону выполняется в определенной последовательности. В первую очередь осуществляют визуальный осмотр коммуникаций и отопительного оборудования. Для владельца недвижимости не должен стоять на первом месте вопрос относительно того, как запустить в работу радиатор. Прежде всего, ему нужно убедиться в отсутствии механических повреждений на корпусе прибора и проверить надежность его присоединения к трубопроводу.
Также до того, как запустить систему отопления, осуществляют ряд профилактических мероприятий:
- Проверка состояния системы дымоотведения. Чтобы запустить котел, в дымоходе должна быть достаточная сила тяги для поддержания горения. По этой причине внутренние полости прочищают от сажи и осматривают целостность трубы. В кирпичной конструкции при необходимости заменяют поврежденные элементы. На оцинкованных трубах удаляют ржавчину, если она имеется.
- Визуальный осмотр труб. Без этого запускать систему обогрева опасно. Нужно выяснить, насколько герметичны трубы, нет ли трещин или заметных дефектов.
- Контроль состояния батарей. Управляющая компания прежде, как запустить отопление в многоквартирном доме, должна предупреждать об этом жильцов, а те проверять целостность радиаторов. Нельзя отключать отдельные приборы от теплосети. При заполнении трубопроводов убеждаются в отсутствии протечек теплоносителя.
Это перечень правил, без соблюдения которых первый пуск системы не следует делать. Чтобы старт отопительного сезона прошел корректно, необходимо провести ряд мероприятий. Проверочный запуск системы теплоснабжения в многоквартирном здании производят за 1– 2 месяца перед началом отопления. В это время владельцам недвижимости лучше находиться дома, чтобы убедиться в том, что нет протечек.
Способы заполнения встроенный механизм и насосы
Насос для заполнения отопления
Как заполнить систему отопления в частном доме — используя встроенное подключение к водопроводу с помощью насоса? Это напрямую зависит от состава теплоносителя — вода или антифриз. Для первого варианта достаточно сделать предварительную промывку труб. Инструкция по заполнению системы отопления состоит из следующих пунктов:
- Необходимо удостовериться, что вся запорная арматура стоит в нужном положении — вентиль слива закрыт также как предохранительные клапаны;
- Кран Маевского в верхней точке системы должен быть открыт. Это необходимо для удаления воздуха;
- Вода заполняется до того момента, пока из крана Маевского, открытого ранее, не потечет вода. После этого перекрывается;
- Затем необходимо удалить излишки воздуха из всех приборов отопления. На них должен быть установлен воздушный клапан. Для этого нужно оставить кран заполнения системы открытым, следите чтобы вышел воздух из конкретного прибора. Как только из клапана потечет вода — его нужно перекрыть. Такую процедуру нужно сделать для всех приборов отопления.
После того как произошло заполнение воды в закрытой системе отопления, нужно проверить параметры давления. Оно должно составлять 1,5 бар. В дальнейшем для предотвращения протечек выполняется прессовка. О ней будет сказано отдельно.
Заполнение отопления антифризом
Перед тем как приступить к процедуре добавления антифриза в систему, нужно его подготовить. Обычно используют 35% или 40% растворы, но для экономии рекомендуется приобрести концентрат. Разбавлять его следует строго по инструкции, и только применяя дистиллированную воду. Помимо этого необходимо подготовить ручной насос для заполнения системы отопления. Он подключается к самой нижней точке системы и с помощью ручного поршня выполняется нагнетание теплоносителя в трубы. Во время этого необходимо следить за следующими параметрами.
- Выход воздуха из системы (кран Маевского);
- Давление в трубах. Оно не должно превышать значения 2 бар.
Вся дальнейшая процедура полностью аналогична вышеописанной. Однако следует учитывать особенности эксплуатации антифриза — его плотность намного выше, чем у воды
Поэтому следует особое внимание уделить расчету мощности насоса. Некоторые составы на основе глицерина, могут увеличивать коэффициент вязкости при повышении температуры. Перед заливкой антифриза необходимо заменить резиновые прокладки на стыках на паронитовые
Это значительно уменьшит вероятность появления протечек
Перед заливкой антифриза необходимо заменить резиновые прокладки на стыках на паронитовые. Это значительно уменьшит вероятность появления протечек.
Автоматическая система заполнения
Для двухконтурных котлов рекомендуется применять устройство автоматического заполнения системы отопления. Оно представляет собой электронный блок управления добавления воды в трубы. Устанавливается на входном патрубке и работает полностью в автоматическом режиме.
Главным преимуществом этого устройства является автоматическое поддержание давления методом своевременного добавления воды в систему. Принцип работы устройства заключается в следующем: манометр, подключенный к блоку управления, подает сигнал о критическом снижении давления. Автоматический клапан подачи воды открывается, и находится в таком состоянии до тех пор, пока давление не стабилизируется. Однако практически все устройства автоматического заполнения водой системы отопления имеют высокую стоимость.
Бюджетным вариантом является установка обратного клапана. Его функции полностью аналогичны устройству автоматического заполнения системы отопления. Он также устанавливается на входящий патрубок. Однако принцип его работы заключается в стабилизации давления в трубах с системой подпитки водой. При падении давления в магистрали напор водопроводной воды будет воздействовать на клапан. Из-за разницы он автоматически откроется до момента стабилизации давления.
Таким способом можно не только подпитывать отопление, но и осуществлять полноценное заполнение системы. Невзирая на кажущуюся надежность рекомендуется визуально контролировать подачу теплоносителя. При заполнении отопления водой обязательно открываются клапаны на приборах для выхода излишка воздуха.
Пуск котла
Многие люди не знают, как правильно делать первый старт газового котла отопления. И чего тут такого сложного? Нужно просто подключить котел к сети, нажать пару кнопок, открыть вентиль подачи газа в топку и все. На самом деле, первый запуск всегда сложнее делать, нужно четко придерживаться указаний производителя. Ведь только первый запуск покажет, насколько надежная и герметичная система газоснабжения, нет ли где утечки внутри котла.
Сразу проводится проверка системы отопления, настраиваются основные параметры отопительных систем. Кроме того, первый запуск должны делать специалисты, так указано в гарантийной документации на котлы. Если запуск произведен неправильно, теряется гарантия производителя, оборудование никто не будет ремонтировать бесплатно. И гарантийные мастерские имеют на это полное право, ведь нарушена технология запуска и работы котельного оборудования.
Заполнение отопительной системы водой при первом запуске котла
Первый запуск котельного оборудования ориентирован на проверку, калибрование, настройку не столько котла, сколько отопительной системы в целом. Ведь котел – это центральное звено, а есть еще система труб и патрубков, температурные реле, батареи. Все это нужно проверять во время первого запуска, особенно, если обнаружится течь. Первый запуск покажет, насколько эффективна отопительная система и справится ли она с поставленными задачами.
Сначала нужно заполнить систему водой, чтобы во время прогрева не возник пневмоудар перегретым воздухом. В нижней части котла есть небольшой вентиль или клапан. Форма, размеры, место расположения в каждого производителя может быть иным, но принцип действия одинаковый. В некоторых моделях он вообще пластиковый со штырьком. Как только будет найден вентиль, нужно поднять инструкцию пользователя и исследовать положение. Если кран закрыт, то его нужно открыть, но только не до конца. Если его открыть полностью, тогда в трубах может образоваться воздушная пробка.
Следующий этап – это проверка и контроль давления в котле. Для этого предусмотрен манометр, установленный спереди котла. Он должен показывать в момент первого запуска давление в пределах 2-2,5 атмосферы.
Как только давление наберется, нужно отключить нагнетательный насос, закрыть кран подачи воды и стравливать остатки воздуха с каждого отопительного прибора. Как только с открытого крана потечет вода, воздух полностью стравлен.
В это время манометр будет показывать давление в пределах 1-1,5 атмосферы, поэтому, снова нужно включить нагнетательный насос и поднять давление в системе до 2-2,5 атм. Это оптимальное рабочее давление в системе двухконтурных котлов.
Опрессовка и промывка отопительной системы
Часто опрессовку и промывку отопительной системы никто не делает, но лучше все же процедуру провести. Цель – устранить всю грязь и ржавчину, которая накопилась в отопительной системе, чтобы не забить водяной фильтр котла. Для этого лучше арендовать нагнетательный насос или купить его, на хозяйстве пригодится. Опрессовка делается водяным столбом или сжатым воздухом с компрессора. Закачивается вода под давлением, оставляется на некоторое время. Затем нужно восстановить рабочее давление. Если манометр показывает снижение давления в системе, значит, есть протечка и ее нужно устранить.
Промывку нужно делать в обязательном порядке, особенно перед первым запуском котла. Сначала проводится черновая промывка, которая убирает легкие отходы. Проводится она под давлением 4 атмосферы и выше, но не больше 6 атм. Удалять грязную воду можно с помощью обычного крана или отвинтить выходной патрубок с котла. Чистовая промывка делается с помощью нагнетательного насоса. Если водой забило грязевые фильтры, установленные на входе в котел, тогда их нужно почистить, отключив предварительно подачу воды в систему.
Подготовка системы отопления к зиме
Холод не тетка, а незваный гость. Ждешь его, ждешь, а приходит он неожиданно. Заблаговременная подготовка системы отопления к холодному времени года не поставит вас в «холодное положение» и не заставит второпях исправлять неисправности отопления.
Подготовка системы отопления к зиме по шагам
Без отопления не жизнь. Очень неприятно остаться зимой без отопления или в канун морозов понять, что дом прогревается частями или радиаторы «чуть теплые». Избежать проблемы поможет подготовка системы отопления к зиме, которую нужно делать строго по шагам.
Шаги подготовки системы отопления
Первым шагом должна стать проверка герметичности отопительного контура. Для этого, заполняем систему отопления, водой. Заполнение производим через спускной клапан, он самый низкий в системе. Нижнее заполнение водой позволяет вытеснить из системы воздух.
Заполнение системы производится полностью, а выпуск воздуха контролируем на отводчиках воздуха.
Заполненную систему оставляем на1-2 часа. Этого времени хватит, чтобы обойти всю систему отопления и проверить отсутствие или наличие протечек в системе
Особое внимание уделяем местам подключения отопительных приборов, соединения труб и всевозможных резьбовых соединений
Особое внимание уделяем показаниям манометра. Если вы не видите протечек, но давление манометра падает, значит, продолжаем искать протечки
Найденные протечки отмечаем для устранения.
Если возможно, устраняем протечки сразу. Если протечка серьезная, то устраняем ее после спуска воды и заново проверяем систему на утечки.
Важно! В зависимости от типа котла, запуск котла также требует некоторых проверок. Проверка котла делается по инструкции эксплуатации котла
Так для газового котла нужно внимательно проверить газопровод и вводной, газовый штуцер.
После запуска котла отопления переходим к следующему шагу, проверяем радиаторы отопления. Проходим все радиаторы и ощупываем каждую секцию радиатора. Если находим не прогрев секции радиаторов, то снижаем температуру в системе, травим воздух для устранения воздушных пробок и проверяем систему заново. Если находим, что плохо прогреваются секции отдельных радиаторов, то нужно эти радиаторы нужно отметить и промыть после спуска воды.
Когда все проверки заверены, остается промыть всю систему под давлением, чистой водой.
Завершается подготовка системы отопления к зиме заполнением проверенной системы, используемым теплоносителем (водой или антифризом).
Obotoplenii.ru
Как предотвратить образование воздуха в системе отопления?
Еще на стадии проектирования отопительной системы необходимо установить все элементы таким образом, чтобы обеспечить свободное, беспрепятственное «хождение» воздуха, который образуется при нагреве теплоносителя.
Все замкнутые системы обязательно оснащаются воздухоотводчиками.
Сепаратор воздуха и шлама Honeywell HF49.
В закрытых системах отопления могут применяться сепараторы воздуха. которые позволяют полностью очистить теплоноситель, как от растворенного воздуха, так и от воздуха в виде мелких и крупных пузырьков. Конструкция сепаратора позволяет задерживать и удалить частицы воздуха.
Как заполнить водой систему отопления
Чтобы понять, как заполнить водой систему отопления, функционирующую по принципу нижнего розлива, следует запомнить следующий алгоритм действий:
- ещё до того, как заполнить систему отопления в частном доме, задвижку на трубопроводе подачи необходимо задвинуть, а на участке подачи следует открыть сброс;
- далее на трубе обратки нужно не спеша открыть задвижку. В том случае, если скорость воды в системе отопления на выходе будет высокой, то возникает риск гидроудара, что может привести к самым неприятным последствиям, включая и отрыв отопительных батарей;
- далее нужно дождаться, пока не пойдет вода, лишенная воздуха;
- затем сброс перекрывается, а задвижка на подаче, напротив, открывается;
- после этого нужно полностью развоздушить все участки отопления в подъезде, к которым имеется доступ, включая служебные помещения.
Устройство подпитки для системы отопления
Исполнительный механизм
Если подпитка осуществляется механическим способом, то все манипуляции производятся посредством одной задвижки. В автоматических узлах применяются различные виды дистанционно управляемой арматуры. Но в большинстве случаев используется редукционный клапан автоматической подпитки системы отопления. Обычно это комбинированное устройство, которое включает в себя запорный клапан, обратный клапан и редуктор давления. Он может быть механическим, либо обладать электрическими контактами для управления насосом.
Устройство настраивается на необходимый диапазон рабочего давления. При достижении нижнего порога давления теплоносителя (допустим, на 5 или 10 процентов) мембрана высвобождает пружину, которая двигает рабочий шток с конусом, закрывающий проточное отверстие клапана. После накачки системы до необходимого уровня давления мембрана сдавливает пружину и штоком перекрывает проток.
Устройство редукционного клапана для автоматической подпитки
Регулировка давления срабатывания клапана осуществляется посредством винта, расположенного сверху устройства. После установки в нужное положение его фиксируют контргайкой. Для визуального контроля давления при настройке клапан снабжается манометром.
Обратный клапан
Горячая вода из отопительной системы ни в коем случае не должна попадать в трубы холодного водоснабжения. Во-первых, это может привести к развитию бактерий в питьевой воде. Во-вторых, отработанный теплоноситель может оказаться довольно вредным для человека, так как в нём накапливаются продукты коррозии. В-третьих, так мы теряем теплоноситель, что опять-таки негативно сказывается на работе отопительной установки. Обратное движение теплоносителя может возникать во время подпитки, если давления в подающей магистрали недостаточно (в водопроводе оно ниже, чем в отоплении), либо во время эксплуатации, если запирающий вентиль «не держит».
Обратный клапан всегда устанавливается сзади исполнительного устройства, часто он встроен в корпус редукционного клапана. В последнее время узел подпитки также снабжают обратным клапаном спереди или используют так называемый «прерыватель протока».
Насос и накопитель
Основная задача насоса – повысить давление в подающем трубопроводе, например, когда давление в трубах холодного водоснабжения бывает ниже, чем в отопительной системе. Поэтому ни в ручном режиме, ни автоматикой добавить воду в отопление не получится. А при отсутствии или неправильной работе обратного клапана произойдёт ещё и дополнительная потеря теплоносителя.
Напольный узел подпитки с вертикальным насосом
Важно! Для частных домов могут использоваться погружные подпиточные насосы для отопления вертикального исполнения, которые берут воду из колодцев. Накопительный бак, подключенный к узлу подпитки, позволяет всегда иметь запас воды, которой можно восполнить систему вне зависимости от уровня давления в питьевом трубопроводе
Для ручного пополнения теплоносителя в гравитационных схемах применяется ёмкость, расположенная выше расширительного бака, то есть где-то на чердаке. В автоматических системах подпитки часто используется гидроаккумулятор с мембраной, который всегда находится под давлением
Накопительный бак, подключенный к узлу подпитки, позволяет всегда иметь запас воды, которой можно восполнить систему вне зависимости от уровня давления в питьевом трубопроводе. Для ручного пополнения теплоносителя в гравитационных схемах применяется ёмкость, расположенная выше расширительного бака, то есть где-то на чердаке. В автоматических системах подпитки часто используется гидроаккумулятор с мембраной, который всегда находится под давлением.
Фильтрующие элементы
Примеси, которые находятся в воде, могут негативно повлиять на работу отопления и даже вывести из строя отопительные приборы и устройства. Лучше всего фильтрацию и подготовку воды производить сразу на «входе». Для механической очистки теплоносителя используют сетчатые фильтры, которые монтируют до редукционного клапана. Иногда грязевики являются неотъемлемой частью исполнительного устройства. Для умягчения воды (в основном – борьбы с солями кальция) используют фильтры, которые связывают и осаживают «ненужные» вещества посредством химических реагентов.
Автоматическая подпитка расположена на байпасе
Как убрать воздух из системы отопления в частном доме с насосом СГВ
Гораздо сложнее избавиться от пробки в двухконтурной схеме. В ней задействован котел, греющий теплоноситель одновременно для обогрева домостроения и системы горячего водоснабжения. В таких схемах для отопительного контура применяют способы стравливания газа, актуальные для других типов систем.
Линию СГВ развоздушивают отдельно. Для этого применяют специальные сбросные краны либо воздухоотводчики. Кроме того, воздушные пробки удаляют из насоса СГВ, смесительного трехходового клапана и промежуточного теплообменника. Если полностью стравить газ не получится, раскручивают резьбовые или фланцевые соединения. После разборки обязательно меняют прокладки и другие герметизирующие материалы.
Прочистка системы
Перед тем как приступать к заполнению системы, необходимо ее прочистить. Это нужно делать в том случае, если она уже довольно долго эксплуатируется, или же в качестве предыдущего теплоносителя использовалась обычная водопроводная вода.
Для этой процедуры необходимо приобрести специальное средство, предназначенное именно для удаления отложений. Его нужно развести, ориентируясь на прилагаемую инструкцию, а затем заполнить контур раствором.
Разведенное средство следует оставить в трубах на несколько часов. В течение этого времени под воздействием химических веществ все отложения, скопившиеся на внутренних стенках труб, будут растворены. После процедуры необходимо слить весь раствор.
Как отрегулировать температуру
Разница температуры теплоносителя внутри подающих и обратных стояков должна составлять 15-20 градусов. Отрегулировать этот показатель можно с помощью специального оборудования – смесителей, кранов и сервоприводов. Смесители представляют собой кран с двумя или тремя рабочими позициями. К одному из входов подключается труба подводящего стояка, ко второму – отводящего. Третий используется для регулирования температуры на отдельном участке магистрали. Смесительные узлы оборудуются термодатчиком и блоком управления. Датчик подает сигнал о температуре воды внутри стояка, а блок управления регулирует задвижку, благодаря чему осуществляется регулировка двухтрубной системы отопления. Отрегулировать нагрев воды в радиаторах можно своими руками, используя для этого краны. Но сервоприводы избавят от необходимости делать это, так как с их помощью регулировка нагрева стояков будет осуществляться автоматически. В конструкцию сервопривода входит термостат, на котором устанавливается нужное значение температуры. После этого сервопривод начнет измерять поступающий поток теплоносителя и при необходимости уменьшать или увеличивать его.
Важно! Отрегулировать давление с помощью терморегуляторов нельзя, так как они ограничивают поток воды только на одном участке системы, не влияя на ее общее состояние и прогрев остальных стояков
Как регулировать тепло в батареях
Предположим, Вы поставили в комнату батарею из 10 колен, и Вам с ней хорошо, когда за окном -20 градусов. Но вот, холода прошли и теперь уже несколько дней -2 градуса. Горячая вода, как это у нас часто бывает, той же температуры продолжает мощным потоком протекать через наши трубы и в комнате образуется душегубка, от которой никуда не скрыться. На помощь в этом случае, как раз и приходит регулятор температуры. В природе их существует множество. На нижеприведенной картинке Вы видите один из них.
Какой марки должен быть терморегулятор — тема отдельной статьи

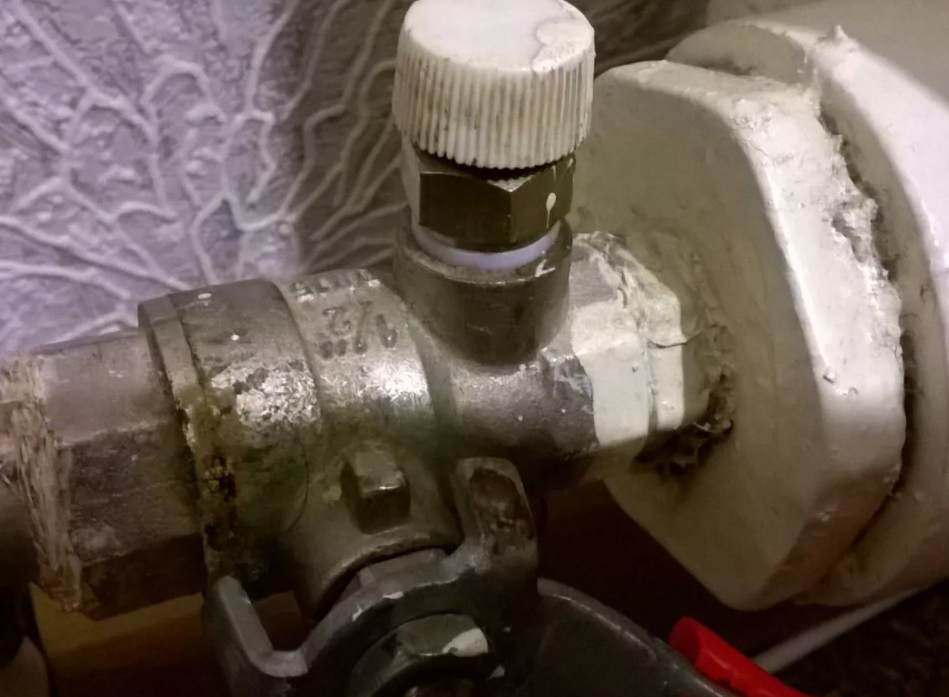

А сейчас нам с Вами важно понять принцип. На рисунке изображен один из простейших терморегуляторов
У него сверху есть регулятор, который можно вращать и выставлять значения от 0 до 5:
5 — означает, что весь поток горячей воды будет проходить через батарею; 4, 3, 2, 1 — означает, что регулятор будет уменьшать диаметр проточной трубы, обеспечивая меньший ток горячей воды через батарею в единицу времени. Таким образом, на 4 батарея будет холоднее, на 3 еще холоднее и т. д.
Если Вы вообще хотите отключить батарею, то можно выставить «*» — ток воды будет очень маленький. Практически его не будет:
Или Вы можете просто перекрыть шаровые краны на батарее. Эффект будет примерно тот же:
Если у Вас в комнате 2 окна и под ними 2 батареи отопления, то еще при монтаже желательно установить их с умом. Например, на всю комнату Вам требуется 20 секций. Тогда лучше на одну батарею поставить, например, 12 секций, а на другую 8 секций. В этом случае, помимо регулятора на каждой из батарей, Вы можете полностью отключать или включать одновременно 8, 12 или все 20 секций.
