Прокладка проводов в гофре: сколько можно проложить

Безопасный монтаж

Провод должен быть цельным, отдельные участки должны соединяться распределительными коробами. Следите за тем, чтобы проводка монтировалась без скруток: это сводит ее надежность к минимуму. Короба выводят и монтируют над покрытием пола. Разместить их можно в стене, на минимальной от пола высоте.

Коробку можно разместить и в полу, но для этого потребуется оборудовать ее специальной крышкой, при необходимости которую можно будет открыть и легко добраться до содержимого коробки. Чтобы легко найти кабель или интересующий узел проводки, рекомендуется создать ее схему, на которой можно будет отметить все наиболее важные места.

https://youtube.com/watch?v=7HqLTzKcSTQ

Важным условием является заполнение гофры. Не следует помещать в нее слишком много проводов. Основное пространство, составляющее 60%, должно оставаться пустым. Основная трасса провода не должна быть более 20 метров: имеется в виду расстояние от розетки до щитка. Если кабель расположен под прямым углом, не следует делать более двух поворотов. Это правило касается и кабеля, согнутого под более острыми углами. По возможности резких изгибов следует избегать. Для деревянного дома следует учесть, что прокладка проводки прямо по лагам является недопустимым.

Установка должна происходить через технические отверстия, которые можно просверлить. Деревянные элементы рекомендуется обработать специальным составом, препятствующим горению. Кроме этого, не следует разветвлять трассу от щитка, этот метод значительно усложнит ремонт при повреждении электрокабеля.

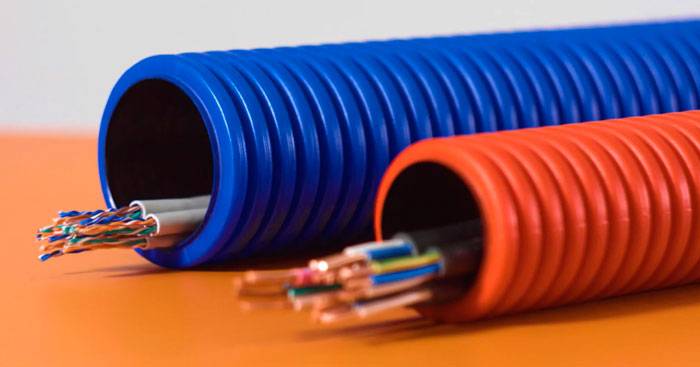

Назначение и преимущества гофры

Гофра для проводов выбирается в зависимости от конкретных требований и поставленных целей:

Электротехнические компоненты из негорючей оболочки выбираются в случае прокладки в стенах, сформированных из деревянных, каркасных материалов, в том числе ПВХ-плит и вагонки, или монтирования на деревянные перекрытия. Здесь главное – пожарная безопасность.
Более твердая и прочная оболочка может пригодиться при необходимости прокладки за отделочными материалами, включая гипсокартон и шпатлевка

Зачастую на такие стены вешаются картины, кронштейны для телевизоров, полки, поэтому важно обеспечить защиту от механических повреждений.
При наружной прокладке кабеля, чтобы защитить его оболочку от воздействия ультрафиолетовых лучей и механических повреждений.

При открытой прокладке по воздуху понадобятся компоненты, способные выдерживать широкий диапазон температур (как экстремально низкие, так и высокие)
Опять же обратите внимание на защиту от ультрафиолета, убедитесь в наличии армирования. Кабель с гофрой крепятся к опорам, поэтому оказывают друг на друга дополнительную нагрузку
Требуется защита с усиленной несущей способностью.
При подземной прокладке нужно размещать жесткую водонепроницаемую гофру.
При прокладке кабеля под стяжкой гофра должна выдерживать нагрузку цементно-песчаной смеси или бетона, а также гарантировать оперативную и простую замену кабеля в случае его повреждения

Таким образом, исключается необходимость разрушения пола.

Если при внешней прокладке используется прочный, устойчивый к холоду и влаге провод, то можно обойтись без применения гофры. Она не нужна также при укладке кабеля в штробы с последующим оштукатуриванием.

Как протянуть кабель в гофру с зондом — пошаговая инструкция

Для работы потребуются следующие материалы и инструменты:

  • Гофрированная трубка, оснащенная зондом для протяжки провода. При выборе конкретной модели гофры необходимо ориентироваться на условия эксплуатации.
  • Кабель. Определяясь с кабелем, в учет берут мощность потребления электроэнергии. При небольшой нагрузке на линию подойдет модификация ВВГ. В других случаях лучше приобрести более мощные кабели АВБбШв или ВБбШв.
  • Бокорезы, монтажный нож, рулетка, изоляционная лента.

Процедура протягивания кабеля в гофре состоит из 4-х этапов:

Подготовка гофрированной трубы. Используя рулетку, необходимо замерить нужную длину защитной оболочки

При отрезании важно проявлять крайнюю внимательность, т.к. внутри трубки имеется перетяжная струна. Удобнее всего перекусить эту проволочку бокорезами, придерживая ее другой рукой

Если зонд уйдет в трубку, придется начинать процедуру заново

Удобнее всего перекусить эту проволочку бокорезами, придерживая ее другой рукой. Если зонд уйдет в трубку, придется начинать процедуру заново.

Присоединить струну к кабелю. Для этого конец зонда загибают под углом и продевают сквозь изоляционную оболочку провода. Если кабель имеет большое сечение, струну оборачивают вокруг кабеля, примотав место соединения изолентой. Это даст возможность при протягивании избежать зацепов выступов линии за ребра гофры.

Надежно закрепить обратный конец струны. Для этого подойдет любой жесткий элемент (например – стояк контура отопления). Если процедура выполняется вдвоем, второй конец сможет придержать напарник. Делается это для того, чтобы придать зонду необходимую натяжку для беспрепятственного протягивания кабеля.

Продеть кабель в гофру

При этом важно не перетянуть струну, т.к. в случае ее обрыва возникнут дополнительные трудности

Зонд должен постоянно находиться в напряжении, иначе кабель застрянет в трубе. Аналогичные сложности появляются при образовании на гофрированном канале изгибов. Важно не ослаблять контроль за состоянием гофры до конца работы.

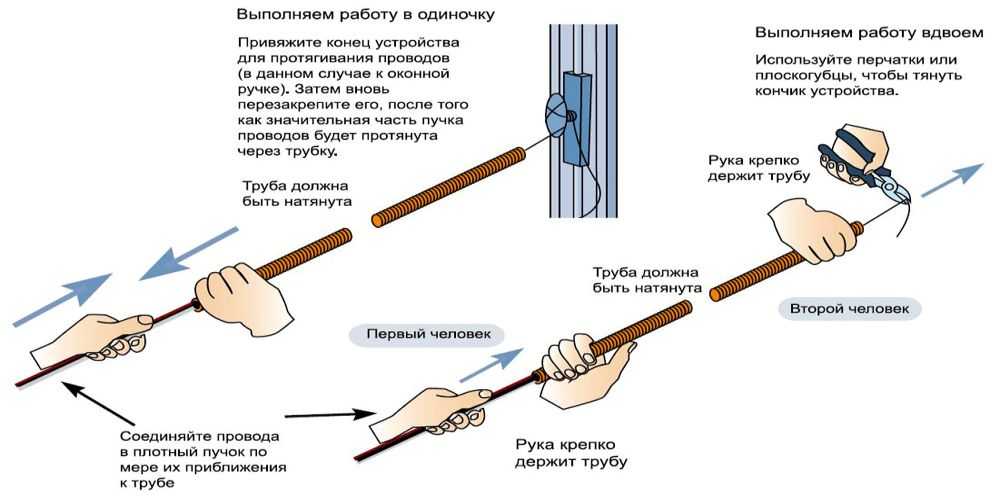

На изображении ниже можно подробнее изучить инструкцию о том, как продеть кабель в гофру со струной своими руками и при помощи второго человека:


Полезные видео, которые наглядно показывают процесс продевания кабеля в гофрированную трубу:

Практические советы по выбору гофры

При покупке гофротрубы отрезками длиной по 6 метров (кстати, не все специализированные магазины продают такие куски, уточните этот момент сразу) будьте готовы к тому, что протяжка в них отсутствует. И это оправдано т.к. на небольшой длине протянуть кабель не трудно и без протяжки.

Старайтесь выбирать даже для укладки в землю гофротрубу, не поддерживающую горение.

Прочность сжатия выбранной трубы должна быть высокая — ориентируйтесь на показатель минимум в 6-8 КПа.

А вот уровнем устойчивости к ультрафиолету здесь можно пренебречь, ведь под землей вопрос защиты от солнца не актуален.

Пылесос

Довольно интересный и необычный способ протянуть кабель в гофротрубе — использовать пылесос. Для этого понадобится кусочек поролона или бумажный шарик, леска и непосредственно сам пылесос. Берём шарик из бумаги или поролона и привязываем к нему прочную леску или бечёвку, превышающую по длине гофрированный шланг. Вставляем этот своеобразный «пыж» в один конец трубы, а ко второму прикладываем шланг пылесоса (лучше использовать насадку для труднодоступных мест). Включаем пылесос и ждём, пока он не затянет шарик с леской или бечёвкой, к которой привязываем кабель. Место соединения для лучшего скольжения обматываем изолентой.


ФОТО: avatars.mds.yandex.netПротяжка кабеля при помощи поролона, нитки и пылесоса

Более детально о протяжке кабеля в гофре при помощи пылесоса можно узнать из этого видео:

Технология монтажа

Чтобы информация воспринималась легче, предоставим ее пошагово:

Отмерьте рулеткой и отрежьте необходимое количество гофротрубы. Резать лучше всего канцелярским ножом. Будьте аккуратны – внутри трубы находится проволока. Ее нужно перекусить бокорезами при этом, придерживая, чтобы после перекуса проволока не утонула внутри гофры. Если это произойдет, достать протяжку получится только подрезая трубу на необходимую длину.
Конец проволоки нужно соединить с кабелем. Сделать это проще всего, аккуратно загнув струну крючком и пробив край изоляции (на видео ниже наглядно показана эта технология). Альтернативный способ – просто обернуть несколько раз струну вокруг кабеля. После этого нужно обязательно заизолировать место соединения, чтобы выступы не цеплялись при протяжке проводника.

Свободный конец протяжки нужно надежно зафиксировать. Если вы работаете вдвоем с напарником, ему просто необходимо придержать проволоку. Если вы выполняете электромонтаж самостоятельно, можно закрепить протяжку на батарее, дверной ручке либо другом неподвижном объекте. Цель крепления – в дальнейшем создать натяжение, чтобы было удобнее протянуть кабель в гофре.

Последнее, что осталось – затянуть провод внутрь на всю длину

Делать это нужно осторожно, если переусердствуете с натяжением – в месте соединения протяжки и кабеля может произойти обрыв, что создаст немало хлопот.

Обзор всего мероприятия

Вот собственно и вся технология монтажа. Как вы видите, протянуть провод или кабель через гофрированную трубу не совсем сложно. Последнее, что останется – закрепить гофру на клипсах. Однако это мы предоставили наиболее удачную ситуацию. Бывают более сложные случаи, когда протянуть проводник достаточно проблематично, к примеру, если нет протяжки. Ниже мы рассмотрим все форс-мажорные ситуации.

Укладка кабеля в земле в трубах

Все вышеизложенное касается прокладки бронированных кабелей. Однако из-за их высокой стоимости чаще всего применяют метод с укладкой в землю привычных марок без всякой брони ВВГ, АВВГ и им подобных.

Здесь применяется защита в виде труб:

металлических

ПНД

двустенных гофрированных (DKC 121950 или Промрукав)

В последних могут закладываться как эл.кабели, так и сетевые и телекоммуникационные.

Ошибка №13
Полипропиленовые и канализационные категорически запрещены, также, как и металлорукав.

Для силовых кабелей 0,4кв применяют гофрированную трубу красного или черного цвета. Для слаботочки – синего.

Такая гофра по своим свойствам гораздо лучше асбестовых труб, широко применяемых ранее.

Трубы делятся по степени сопротивления сжатию. И способны выдерживать давление в несколько сотен кН.

Одев специальные уплотнительные резинки, отрезки таких гофротрубок можно соединять между собой муфтами.

Степень защиты соединения – IP67!

Коэффициент заполнения кабеля в трубе и гофре должен быть 1,4. Что это означает?

Ошибка №14
Диаметр гофры или трубы должен быть таким, чтобы кабель в нем занимал не более 40% всего пространства.

При этом обратите внимание, что не все ПНД трубы одинаково полезны для подземной прокладки кабельных линий. Подавляющее большинство из них являются трубами для холодного водоснабжения с рабочей температурой до 40С

А некоторые кабели в нормальных режимах при максимуме нагрузок нагреваются до 90С! Вот соответствующие письма и документы о запрете ПНД труб от Россетей и Росстандарта.

Правда относится это в первую очередь к высоковольтным КЛ, поэтому для вашего частного домика в принципе мало что меняется, можете использовать.

В каких случаях еще применяют трубы? Например, в тех, когда нет физической возможности выполнить определенные требования и нормативы минимальных расстояний:

при прокладке в непосредственной близости от деревьев или сквозь них

#gallery-8 {
margin: auto;
}
#gallery-8 .gallery-item {
float: left;
margin-top: 10px;
text-align: center;
width: 100%;
}
#gallery-8 img {
border: 2px solid #cfcfcf;
}
#gallery-8 .gallery-caption {
margin-left: 0;
}
/* see gallery_shortcode() in wp-includes/media.php */

сближении или пересечении с трубопроводами или другими эл.сетями

В таких стесненных условиях допускается уменьшение расстояния, но с обязательным применением труб. Они защищают:

от механических воздействий и ударов

от блуждающих токов

от агрессивных почв

от грызунов

При большой протяженности трассы (десятки метров), затягивать кабель в трубу лучше всего специальной протяжкой с кабельным чулком.

А чтобы эту протяжку засунуть во внутрь, воспользуйтесь пылесосом и крепкой веревочкой. Веревка будет веселей затягиваться, если на ее конец прикрепить кусок пробки или целлофановый пакет.

Ошибка №15
При стыковке металлических отрезков трубы, ни в коем случае не применяйте сварку, если кабель уже затянут во внутрь.

В этом случае лучше использовать резьбовые соединения, либо затягивать ввод в изначально прямой отрезок, а затем выгибать его трубогибом.

Что такое гофра и где она применяется

Электромонтажная гофра – это гофрированная труба для прокладки электрического кабеля с целью его защиты или защиты конструкций. Прокладку электрического кабеля в гофрированных трубках применяют в различных ситуациях при открытой или скрытой электропроводке.

Скрытая прокладка

Скрытая прокладка — это монтаж электропроводки внутри конструкций стен, полов и потолков, за отделочными материалами. Она условно подразделяется на следующие типы монтажа:

Прокладка внутри негорючих конструкций производится в штробах стен и потолков, в стяжке пола или одновременно с устройством несущих конструкций (например, при бетонировании). В этом случае гофру применяют для удобства монтажа, защиты от передавливания кабеля и возможности замены электропроводки без нарушения отделочного материала, штробления  или демонтажа конструкций стен, потолков или полов. При укладывании гофры с кабелем внутри конструкций из негорючих материалов ПУЭ разрешает использование любого типа гофрированных трубок.

Прокладка за отделочными материалами или в фальш-пространствах имеет цели, аналогичные прокладке в негорючих конструкциях (защита от механических повреждений, возможность замены проводки при необходимости), но с выполнением требований при монтаже, как при прокладке по горючим материалам. Дело в том, что отделочные материалы часто способствуют горению, поэтому для такого монтажа требования являются достаточно строгими

Важно при таком монтаже использовать не распространяющие горение или металлические гофры

Подземная прокладка осуществляется при  производстве работ по благоустройству территорий для разводки электрических силовых линий к осветительным приборам и различному оборудованию (насосы поливочных установок, системы открывания ворот и дверей), при прокладывании слаботочных сетей для охранных систем или телефонных линий и в прочих ситуациях. Главное требование при такой укладке гофры с электрическим кабелем – водонепроницаемость и высокая стойкость к механическим деформациям (жёсткость).

Открытая прокладка

Открытая прокладка осуществляется по несущим и ограждающим конструкциям, отделочным материалам и при монтаже на улице к фасадам зданий или по воздуху.

Прокладка по горючим материалам конструкций подразумевает монтаж электрической проводки в гофре к перекрытиям и стенам с горючей отделкой или выполненных из дерева, пластика и других, способствующих горению материалов. По соображениям пожарной безопасности, применяют негорючие (металлические) гофрированные трубки. При таком монтаже согласно ПУЭ запрещено использовать пластиковую гофру из самозатухающих и не распространяющих горение материалов.

Прокладка по негорючим конструкциям и материалам выполняется любыми гофрированными пластиковыми трубками не распространяющими горение. Возможно применение металлических гофр для улучшения эстетичности монтажа или при применении в особых условиях (агрессивные среды, вероятность механического повреждения).

Прокладка вне зданий и сооружений используется для монтажа освещения или прокладки силовых и слаботочных сетей для различных целей по фасадам зданий и ограждений, а так же по воздуху между зданиями. Гофра используемая в этом случае так же не должна распространять горение и должна быть устойчивой к воздействию осадков, ультрафиолетового излучения и быть прочной.

Прокладка кабеля в пожароопасных или взрывоопасных помещениях осуществляется исключительно с использованием металлических гофрированных труб в сочетании с электрическим кабелем, не распространяющим горение.

Прокладка кабеля в гофре

Прокладка по стене кабеля в гофре может выполняться при помощи специальных клипс, диаметр которых подбирается в соответствии с сечением гофротрубы. Этот способ крепления выглядит наиболее эстетично, но в скрытых местах, как правило применяются скобы из металлической упаковочной ленты, закрепляемые при помощи дюбель-гвоздей.

Для стыковки кусков гофры применяются недорогие соединительные муфты. Если на данном участке нет соединений кабелей, то допускается место крепления трубы к муфте заклеивается герметиком, в ином случае следует применять более надежные методы изоляции. Для проходов через стены подбираются специальные гильзы, которые также при необходимости герметизируются.

Очень важно при прокладке избегать перегибов гофры менее разрешенного радиуса, такая информация обычно указывается изготовителем на упаковке изделия

Особенности использования металлического гофра

Металлическая гофра требуется соединять с контуром заземления громоотвода, а также защищать от коррозии. Сопротивление заземленной гофрированной трубы до места выхода на шину не должно превышать 10 Ом.

Он прокладывается с таким учетом, чтобы избегать мест скопления влаги, а стыки соединения с распределительными коробками в обязательном порядке изолируются при помощи герметика или штатных средств.

При соблюдении данных требований допускается прокладка кабеля в металлическом гофре по стенам зданий как снаружи, так и внутри. Если же условия герметизации не соблюдаются, то попадание в систему даже небольшого количества воды способно привести к полной неисправности линии.

Запрещено использовать металлическую гофру в санузлах и ванных комнатах, кроме случаев прохождения под полом и покрытия заземлительной сеткой.

Как просунуть кабель в гофру без проволоки

Бывает так, что пользователь в целях экономии приобретает более дешевые гофрированные трубки без зонда-струны. Продеть кабель внутрь таких изделий на порядок сложнее.

Процесс укладки проводки в гофру без перетяжной проволоки имеет следующий алгоритм:

Свободный край проводника загибается на 180 градусов, во избежание зацепов внутри канала.
Один монтажник начинает осторожно проталкивать кабель, а другой по мере его продвижения обеспечивает удобную конфигурацию гофрированной оболочки. Как правило, на реализацию процедуры этим способом уходит много времени.

Для увеличения скорости продевания кабеля в гофре без струны можно воспользоваться специальным кабельным захватом (чулком)

Принцип работы этого приспособления напоминает «удавку»: при его натягивании происходит сокращение внутреннего сечения троса, в результате чего конец кабеля надежно фиксируется. По мере продвижения внутри гофры кольца захватов смещаются навстречу движению провода и становятся еще интенсивнее. Для продевания кабелей в очень узкие каналы в комплект захвата прилагается специальный зажим с отверстием для троса

Для увеличения скорости продевания кабеля в гофре без струны можно воспользоваться специальным кабельным захватом (чулком). Принцип работы этого приспособления напоминает «удавку»: при его натягивании происходит сокращение внутреннего сечения троса, в результате чего конец кабеля надежно фиксируется. По мере продвижения внутри гофры кольца захватов смещаются навстречу движению провода и становятся еще интенсивнее. Для продевания кабелей в очень узкие каналы в комплект захвата прилагается специальный зажим с отверстием для троса.

Кабельный чулок

«Противопожарные» свойства гофры

Еще одно распространенное заблуждение – считается, что гофра обладает противопожарными свойствами. Очень часто можно встретить ситуацию, когда гофру прокладывают по горючим основаниям за подвесными потолками.

Или вовсе используют вместо стальной трубы при скрытой прокладке эл.проводки в деревянных домах.

Не забывайте, что гофротрубка предназначена для защиты кабеля от внешних воздействий, но никак не обладает локализационной способностью. При коротких замыканиях, никакая гофра или даже металлорукав могут не спасут. Огонь найдет лазейку наружу.

Вот наглядное испытание пластиковых гофрорукавов не открытым пламенем, как делают все остальные, а раскаленной проволокой. То есть, когда кабель еще не горит, а только максимально нагрелся от перегрузок или КЗ:

Спрашивается, и как такая “защита” спасет ваши деревянные конструкции в случае отказа автоматического выключателя?

Некоторые задаются вопросом, а откуда может возникнуть КЗ посередине кабеля? Причин чаще всего две:

грызуны

заводской брак

Если от грызунов металлорукав еще как-то может спасти, то от заводского брака нет.

Нестандартные случаи

Первая и самая часто встречаемая ситуация – при протяжке струну отрывает от проводника из-за сильного натяжения. В этом случае рекомендуется ту часть гофры, которая уже продета, отрезать и оставить, после чего заново соединить проволоку с концом кабеля и закончить протяжку. Два куска гофротрубы после этого соединяются изолентой.

Протянуть провод через гофру, если нет протяжки, тоже не составит труда. Достаточно просто загнуть конец проводника на 180о и заизолировать, чтобы он не цеплялся внутри трубы, после чего просунуть изделие на всю нужную длину. Наглядно демонстрируется данная технология на видео ниже:

Как завести провод без зонда

Если у вас мало места в квартире и нужно самому продеть длинный отрезок гофротрубы, к примеру, 30 метров, не всегда без опыта получается сделать это в комнате. В таком случае рекомендуется сначала соединить кабель со струной, после этого выйти в подъезд и на верхнем этаже к перилам закрепить свободный конец проволоки. После этого протянуть гофру до тех пор, пока задача не будет решена. Или использовать диск «Здоровье», как показано в следующем видео (вторая минута):

Иногда возникает необходимость протянуть проводник в гофрированной трубе по потолку, а точнее внутри подвесной конструкции из гипсокартона. Сделать это достаточно сложно, т.к. если листы уже зашиты, монтаж нужно выполнять через штробы под светильники. В этом случае завести гофротрубу через потолок поможет обычная струна. На видеоуроке мастера наглядна продемонстрировали всю сущность работ:

Как проложить гофрированный шланг через гипсокартонный потолок

Ну и последняя ситуация, которую хотелось бы описать – прокладка кабеля с резиновой изоляцией в гофре. Сложность заключается в том, что при протяжке возникает сильное трение между стенками гофротрубы и изоляцией проводника. В результате даже проволока не облегчает процесс, а если еще и протяжки нет, в этом случае вообще нереально сложно выполнить монтаж. На помощь приходит специальная смазка, например Wire Pulling Lubricant от компании 3М, с помощью которой можно достаточно быстро протянуть кабель через гофрированную трубу. Стоимость такой смазки немного высокая, однако, если вы часто выполняете электромонтажные работы, рекомендуем приобрести ее, т.к. одной бутылки хватает надолго.

Вот собственно и вся информация, которую мы хотели предоставить

Обращаем Ваше внимание на то, что затягивать кабель, сечением 3*1,5 мм2 лучше в трубу, диаметром 16 мм. В то же время для сечения 3*2,5 мм2 нужен диаметр 20 мм. Теперь вы знаете, как протянуть кабель в гофру своими руками и что делать, если протяжки нет!

Теперь вы знаете, как протянуть кабель в гофру своими руками и что делать, если протяжки нет!

Будет интересно прочитать:

  • Как провести электропроводку в деревянном доме
  • Набор инструментов электрика
  • Способы крепления кабеля к стене

Самые часто допускаемые нарушения требований ПУЭ

Самая серьезная ошибка, допускаемая дома во время прокладки силовой линии, когда электрическая сеть прокладывается без обращения внимания на местоположения различных коммуникационных трубопроводов с учетом перспективы. Это относится к расположению кабельной проводки, интерьерных аксессуаров, расположенных на потолке.

Другие ошибки:

  • прокладывание телефонного, телевизионного кабеля внутрь одной гофры вместе с силовой кабельной линией;
  • проект электропроводки предусматривает расчет нагрузки для каждой комнаты без учета одновременного включения электрических приборов;
  • рассчитывается электропроводка без запаса;
  • выбран кабель или гофра недостаточного сечения.

Для создания надежной, безопасной кабельной линии на потолке лучше избегать таких ошибок.

Электромонтаж с прокладкой проводки по потолкуИсточник profi220.ru

Прокладка кабеля в гофре

Прокладка по стене кабеля в гофре может выполняться при помощи специальных клипс, диаметр которых подбирается в соответствии с сечением гофротрубы. Этот способ крепления выглядит наиболее эстетично, но в скрытых местах, как правило применяются скобы из металлической упаковочной ленты, закрепляемые при помощи дюбель-гвоздей.

Для стыковки кусков гофры применяются недорогие соединительные муфты. Если на данном участке нет соединений кабелей, то допускается место крепления трубы к муфте заклеивается герметиком, в ином случае следует применять более надежные методы изоляции. Для проходов через стены подбираются специальные гильзы, которые также при необходимости герметизируются.

Рекомендации по проведению монтажных работ

Заведение кабеля в гофру

Укладка кабеля в гофрированную трубу происходит при помощи специальной струны, установленной заводом-изготовителем внутри гофры. Последовательность работ при укладке электрического кабеля в трубу следующая:

  1. Гофрированная труба растягивается на длинном прямом участке. Для того чтобы затянуть кабель внутрь гофры нужно иметь большое пространство для полного разматывания.
  2. Конец электрического кабеля соединяется со струной, место соединения обматывают изолентой для свободного движения без зацепов проволоки внутри трубы.
  3. Необходимо участие минимум двух человек для производства этой работы. Один человек держит гофрированную трубу с одного конца, второй аккуратно и без рывков вытягивает струну с электрокабелем.
  4. После того, как кабель появился с обратной стороны гофры – его фиксируют (например, изолентой) с обеих сторон, чтобы он снова не заскочил в гофру.

Крепление гофрированных труб

При монтаже гофрированной трубы с электрическим кабелем используют разнообразные способы закрепления. Самые распространённые из них:

  • монтаж с помощью пластиковых клипс: применяется при монтаже на любые виды конструкций;
  • монтаж с помощью дюбель-хомутов или дюбель-шпилек: применяется при монтаже гофры на бетонные и деревянные конструкции;
  • монтаж с помощью пластиковых стяжек к металлическому тросу или каркасу: применяется при прокладке гофры на улице или при наличии металлического каркаса (например, в потолках из гипсокартона);
  • монтаж в штробах с последующей заделкой: применяется в бетонных и кирпичных стенах, в штукатурке.

Преимущества гофротрубы

Достоинства дополнительной защиты проводов и кабелей в виде гофрированной оболочки составляют следующий перечень:

  1. ПВХ гофротрубы обладают негорючестью, лёгким весом, простотой монтажа;
  2. Трубы из нержавейки и алюминия гибки, обладают высокой прочностью, невосприимчивы к коррозии.
  3. Полиэтиленовые гофротрубы не поддерживают горение, выдерживают большое внешнее давление.
  4. Гофрированные трубы, независимо от материала изготовления, сохраняют внешний изоляционный слой электропроводки на протяжении многих лет.
  5. При замене одного из кабелей не требуется производить особо сложных демонтажных работ на прямолинейных участках. Повреждённый провод вытягивают из трубы, а взамен его протягивают новую электропроводку.
  6. Гофротруба принимает нагрузку от веса кабелей на себя по всей длине магистрали, что исключает провисание электропроводки при правильном выборе расстояний между точками опоры.

Для чего нужны гофры, их характеристики

Наибольшее распространение получили поливинилхлоридные, полиэтиленовые, полипропиленовые, полиамидные и металлические каналы. С виду эти изделия представляют собой гофрированные трубы с тонкой стальной струной внутри. Эта проволока (ее называют протяжкой) выполняет функцию зонда, облегчая процедуру укладки кабеля. Также встречаются более дешевые варианты без протяжки: укладывать в них провода намного труднее.


Гофрированная труба с протяжкой

Эксплуатационные характеристики гофрированных трубок зависят от материала их изготовления. К примеру, изделия из стали демонстрируют большую механическую прочность и стойкость к открытому пламени. Пластиковые модели обладают диэлектрическими свойствами и малым весом. Популярность трубок из поливинилхлорида объясняется их дешевизной и способностью к самозатуханию.

Для удобства выбора подходящей по характеристикам гофры эти изделия окрашиваются в определенные цвета, согласно общеевропейским стандартам:

  • Белый. Обустройство компьютерных коммуникаций.
  • Серый. Монтаж электрической проводки различных типов.
  • Коричневый, черный. Коммутация к электросети мощных бытовых приборов.
  • Зеленый. Прокладки телефонных линий.
  • Красный. Организация проводки в уличных условиях.
  • Желтый. Подключение газового оборудования.
  • Синий. Обустройство водоснабжения.

Поделитесь в социальных сетях:FacebookTwittervKontakte
Напишите комментарий
