Самостоятельная постройка откатных ворот с верхним подвесом

Ограничения на установку откатных ворот

Такая модель ворот имеет свои особенности использования, поэтому для ее монтажа, по технологии,

Если заезд на территорию участка происходит с узкого переулка, то для облегчения маневрирования надо увеличить проем ворот, что скажется на габаритах полотна.

существуют некоторые ограничения. На том месте участка, где планируется установка откатных ворот, грунт должен иметь ровную поверхность для корректной работы конструкции. Это касается всего пути следования ворот при открывании. От этого зависит и длительность эксплуатации, и оптимальное распределение нагрузки.

Если путь заезда для автомобилей узкий, то нужно заранее, на этапе определения размеров и подготовки схем, дополнительно расширить проем. В этом случае исключается риск повреждения техники и конструкции откатного забора. Калитку лучше установить отдельно от откатного полотна. Встроенная калитка отличается неудобством в использовании из-за завышенного порога. Еще одно из главных условий для установки – наличие возможности залить фундамент.

Проем для откатных ворот

Требования к кирпичным столбам:

• они должны быть собраны вертикально;
• высокая прочность сооружения, чтобы в процессе эксплуатации откатных ворот столбы не шатались, не заваливались;
• собирают их на фундамент, глубина которого должна быть ниже уровня промерзания грунта в районе строительства.

Проем для откатных ворот в полном комплекте

Фундамент под ворота

Перед тем как сделать откатные ворота самостоятельно, необходимо разобраться, как они будут открываться. В их конструкции будет установлена фурнитура, которая собой представляет ролики, прикрепленные к нижней несущей балке ворот. Они будут перемещаться по рельсу. Последний является основой с высокой несущей способностью.

Чтобы рельс не двигался и не смещался, его бетонируют в грунте. То есть сооружают фундамент. Самый простой и надежный вариант – фундамент ленточный.

Его размеры:

• длина – половина ширины воротного проема;
• глубина – 1-1,5 м в зависимости от типа грунта на стройплощадке;
• ширина 40-50 см.

Копать траншею начинают от одного из столбов, в сторону которого будет производиться откат.

В качестве рельса обычно используют швеллер шириною 10-16 мм. К нему приваривают арматуру диаметром 10-14 мм, из которой формируют армирующий каркас.

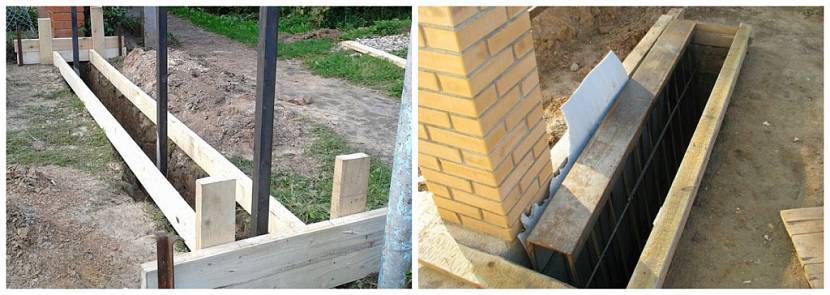

Сооружение ленточного фундамента для откатных ворот

Далее проводятся следующие операции:

• устанавливают швеллер и приваренный к нему армокаркас в траншею так, чтобы его верхняя плоскость находилась на уровне конечной отделки территории дачного участка: тротуарная плитка, асфальт, брусчатка и прочее;
• швеллер выравнивают строго по горизонтали;
• рельс должен прижиматься к столбу;
• при необходимости монтируется опалубка для выступающей над грунтом части фундамента;
• проводится заливка траншеи бетонным раствором;
• через неделю опалубка снимается, через другую фундамент можно нагружать.

Готовый фундамент для откатных ворот

Чертежи и схемы

На чертеже следует обозначить размеры всех элементов

В интернете есть много пошаговых инструкций с чертежами для откатных ворот, изготовленных своими руками, но лучше выполнить индивидуальную схему, применимую к конкретным условиям, материалу, пролету.

Сведения, указываемые в чертежах и схемах:

• эскиз расположения столбов, фундамента, створок с привязкой по ширине, высоте;
• укрупненные узлы стыков и соединений;
• размеры всех конструктивных элементов;
• отметки земли, края основания, стоек, верха полотна;
• материалы всех деталей, стоек, рельсов, полотен.

С помощью схемы можно в любой момент сборки уточнить расположение и соотношение элементов, соотнести их размеры, посмотреть, как делать стык. Размеры на чертеже помогают просчитать объем материалов для изготовления ворот, составить поочередный список работ.

Стандартные размеры

Ширине проезда придают большое значение, поэтому расчеты выполняют правильно, чтобы избежать перекосов и не тратить средств на приобретение лишних стройматериалов. Оптимальная ширина не слишком отличается от размера пролета, который они должны закрывать. Например, если ширина 4 м, к этому параметру добавляют еще 200 мм. Для создания противовеса добавляют 1,5 – 1,6 длины пролета.

Популярными являются размеры: 3,0; 3,5; 4,0; 5,0 и 6,0 метров. Максимальная ширина проезда, которая была изготовлена, достигает 12 метров. По высоте нет особых ограничений, но следует учитывать вес конструкции. Масса створки влияет на выбор автоматики, чем мощнее приспособление, тем выше его цена.

Нюансы проектирования

Начинают планирование с подбора подходящей конструкции.

Есть несколько типов откатных систем:

• подвесная;
• консольная;
• выездная.

Первая разновидность самая простая, при этом над пролетом ставят направляющую балку с колесами для передвижения полотна. Такой тип схемы распространения не получил из-за ограничения высоты.

В выездных моделях воротные ролики ездят по швеллеру на земле. Схема надежная, но предполагает регулярную чистку колеи от снега, мусора, наледи.

В консольной системе направляющая крепится на каркасе так, что не ограничивает размер по высоте в пролете, а створка передвигается над землей. Ролики располагают в профиле, который закреплен на самой створке внутри. Для зашивки проектируют профнастил, металл, дерево.

Преимущества и недостатки

Главный недостаток — ограничение по высоте

Как и любое инженерное сооружение, подвесные раздвижные ворота имеют плюсы и минусы.

К числу достоинств относится:

• Надежность и долговечность. Система отличается простотой и небольшим количеством деталей. Это определяет ее прочность и стойкость к внешним факторам.
• Сохранение свободного места. Для монтажа и эксплуатации ворот требуется немного пространства вдоль забора, что актуально для домов, расположенных на узких улицах.
• Устойчивость к сильным порывам ветра. Створка никогда сама не откроется и не нанесет ущерб забору или стоящей рядом технике.
• Минимальный объем работ по освобождению места для хода ворот после снегопадов.

Недостатки сооружения:

• Ограничение по высоте проезда. Несущая балка находится над проемом в заборе. Из-за этого под ней не смогут проехать грузовые машины и высокие джипы.
• Необходимость поддерживать в чистоте полосу местности вдоль забора под створкой. Трава, кусты, снег — все это ее стопорит.
• Сложность обслуживания направляющей. В полость верхней консоли попадает мусор, снег, может замерзнуть зимой вода, что характерно для холодных регионов страны.

На практике отрицательные стороны легко преодолимы. Главное — составить правильную схему, выполнить установку по инструкции и регулярно обслуживать сдвижную систему.

Пошаговая инструкция

Работа по изготовлению откатных ворот состоит из нескольких фаз, которые необходимо выполнять последовательно.

Первоначальная стадия

Прежде чем устанавливать откатные ворота, необходимо вырыть два котлована диаметром 50 см и глубиной не менее 1,5 м. Полученные углубления затем будут заливаться фундаментом для ворот. Основную разметку нужно осуществить заранее. Она должна быть составлена с учетом предполагаемых нагрузок, которые будут осуществляться на ролики со стороны створок. Поэтапная инструкция по монтажу откатных ворот:

1. Первым делом необходимо установить трубы для опоры. Чтобы проверить вертикаль, следует использовать уровень. Ямы засыпать щебнем. Трубы опоры желательно соединить. Для этих целей оптимально использовать металлические опоры, стыки которых впоследствии заварить.
2. Замесить раствор, в котором соотношение песка и цемента — 3 к 1. Объем жидкости — 25% от общего веса сыпучих компонентов.
3. Полученный состав залить в ямы. Время полного застывания фундамента составляет 7 дней. За это время можно создать полотно ворот.
4. Начинать изготовление полотна необходимо с соединения уголков с профилем. Для этого детали нужно уложить в виде прямоугольника на ровной поверхности. Скорректировать элементы с помощью уровня, а затем сварить единую конструкцию. Для придания дополнительной жесткости рекомендуется добавить скрещенные профили.

https://youtube.com/watch?v=NlyV7eyRgDg

Последующие фазы

После проведения манипуляций необходимо изготовить треугольник, который будет использоваться в качестве противовеса. Для этого подготовить металлопрофили, которые разложить на ровной поверхности, уровнем измерить углы и проварить конструкцию. Затем с помощью сварки скрепить полученный треугольник с основой створки. После этого нужно выполнить ряд действий:

1. Приварить профнастил на каркас. Если нет желания использовать сварку, крепление материала можно произвести с помощью саморезов.
2. Снизу приварить к основанию направляющую балку.
3. На основании найти опорную пластину, к которой сваркой зафиксировать планки регулировки. Провести монтаж держателей роликов.

Конструкция, с помощью которой будет осуществляться движение ворот, готова. Теперь остается провести установку вспомогательных частей.

Завершающие этапы

Следующим шагом на пути изготовления ворот является монтаж уловителей на опорные столбы. Регулировочный ролик зафиксировать на кронштейне сверху, он будет выступать в роли ограничителя. Для установки этих деталей нужно использовать электродрель, с помощью которой делаются отверстия в опорах. Фиксирующие элементы ворот получаются в виде дюбелей. Для повышения надежности и прочности конструкции нужно использовать пластины из стали.

Затем можно приступать к изготовлению створки. Вставить полотно таким образом, чтобы ролики попадали в направляющую балку. После установки проверить горизонтальность полотна. При обнаружении неточностей нужно отрегулировать ролики. Для этого можно использовать гаечный ключ. После регулировки проверить движение створки.

Завершающим этапом монтажа является установка автоматики, с помощью которой будет осуществляться движение конструкции. Ее следует разместить на бетонном основании. Шестеренка должна попадать в соответствующие пазы.

Изготовить ворота своими руками достаточно сложно, но при большом желании вполне возможно. Готовая конструкция очень удобна в эксплуатации. Чтобы приспособление служило долго, на этапе строительства нужно подбирать качественные материалы.

Специально для вас:

Изготовление металлических въездных распашных ворот

Автоматические гаражные ворота: виды и преимущества

Варианты современных ворот для частного дома

Изготовление и установка гаражных ворот своими руками

Характеристика вертикальных и горизонтальных складных ворот для дачи

Использование автоматических рольворот в гараже

Устройство и принцип действия откатных ворот

Свое название конструкция получила из-за способа открывания. Полотно ворот перемещается вдоль забора, то есть в плоскости воротного проема, тем самым занимая меньше места.

Существует три вида устройства откатных ворот:

• рельсовые;
• подвесные;
• консольные.

В конструкции откатных ворот на рельсе есть ролики, расположенные в нижней части. На них все сооружение и упирается, с их помощью и происходит перемещение полотна. Опора роликов идет на рельс, уложенный в дорожное покрытие. В верхней части ворота удерживаются кронштейном, на котором закреплены боковые ролики.

Откат таких ворот равен ширине проема.

Недостатки конструкции:

• рельс располагается по всей ширине проезда;
• последний все время забивается грязью, а зимой снегом и льдом, что чревато проблемами с открытием ворот. Поэтому рельс надо периодически чистить. Можно установить нагревательный кабель, что решает проблему обледенения, но это увеличивает монтажные расходы, плюс дополнительные траты на электроэнергию.

В конструкции вторых присутствует верхняя балка, по которой ворота на роликах перемещаются. Именно она ограничивает высоту проезда. Хотя можно установить ворота со съемной верхней балкой. Но это усложняет конструкцию и снижает ее надежность. Съемная балка – это также увеличение финансовых расходов. Ширина ворот равна длине отката.

Выдвижные ворота третьего вида чаще остальных сегодня используются. Все дело в роликовых опорах, которые располагаются вне зоны проема, и он ничем не ограничен. В конструкции используется такой же кронштейн, как и в первом варианте.

Сдвижные ворота этого типа имеют длину больше ширины проема в 1,5 раза. Дополнительная часть выполняет функции противовеса основной конструкции, имеет конфигурацию трапеции или треугольника. Она увеличивает место для смещения ворот. Под эту разновидность сооружается более мощный фундамент.

В устройство консольных откатных ворот добавляются еще два элемента – верхний и нижний уловители. Они удерживают полотно в равновесии, когда оно закрыто. Располагаются элементы на противоположном столбе воротного проема. При этом в нижнем уловителе есть полка, на которую консоль опирается в закрытом состоянии.

Подготовительные работы

Для начала необходимо определится, какой из вариантов откатных ворот вам подойдет. Здесь нужно учесть такие факторы, как: запас расстояния хода ворот, тип грунтов на вашем участке, планируемое или существующее дорожное покрытие, какая техника будет заезжать, потребуется ли вам автоматика. Чтобы разобраться со своими предпочтениями, посмотрите на варианты исполнения откатных ворот, представленные ниже.

Следующим этапом строительства будет приобретение необходимых материалов. Сегодня мы решили рассмотреть вариант установки откатных ворот с калиткой размером 6х2метра и с подключением автоматики.

И для этого потребуются следующие материалы и оборудование:

• арматура АIII диаметром 14мм – около 100 погонных метров;
• швеллер шириной 18 мм – 6 погонных метров;
• труба, сечение 60х60 мм – 40 погонных метров;
• труба, сечение 20х40 мм – 30 погонных метров;
• оцинкованный цветной профлист – 12 квадратных метров;
• роликовые опоры – 3 комплекта;
• уголок стальной 40х40 мм – 2 метра;
• регулируемые подставки – 3 штуки;
• нижний роликовый уловитель – 1 штука;
• верхний роликовый уловитель – 1 штука;
• концевой ролик – 1 штука;
• направляющая П-образная рельса – 6 метров;
• зубчатая рейка – 5 метров;
• электропривод с автоматикой – 1 комплект;
• сварочные электроды;
• бетон М200 – 1,5-2 м3;
• краска.

Особое внимание нужно обратить на качество деталей с роликами. Предпочтение стоит отдать металлическим прорезиненным — они гораздо надежнее, нежели пластиковые.. Из инструмента в обязательном порядке потребуются: бензобур, сварочный аппарат, болгарка, а также стандартный ручной инструмент

Из инструмента в обязательном порядке потребуются: бензобур, сварочный аппарат, болгарка, а также стандартный ручной инструмент.

После приобретения материала и подготовки инструментов необходимо выполнить разметку под фундамент. Здесь очень важна точность разметки оси движения. Иначе конструкцию будет тяжело отрегулировать для правильного хода.

Устройство откатных ворот

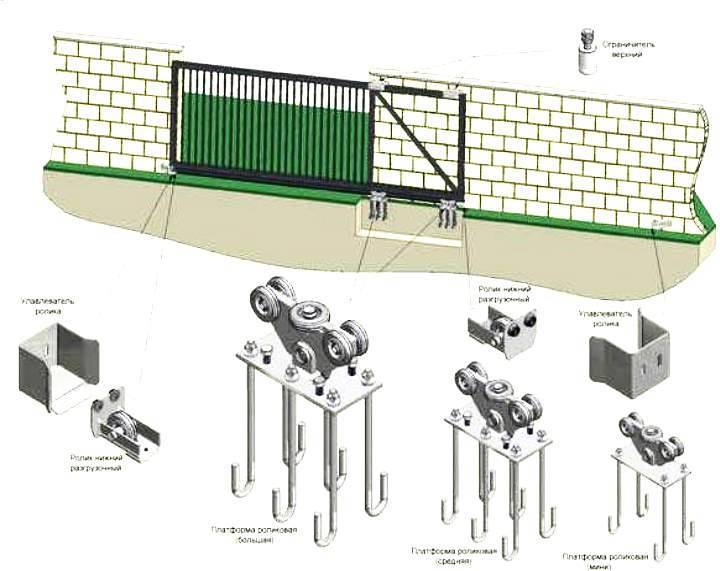

Схема откатных ворот

1. Направляющая балка
2. Опора роликовая (тележка)
3. Ролик концевой съёмный
4. Ловитель нижний
5. Ловитель верхний
6. Верхний фиксатор с роликами (кронштейн)
7. Подставка

На фундаменте для сдвижных (откатных) ворот установлены две несущие роликовые опоры. К нижнему краю полотна для откатных ворот приварена направляющая балка. Опоры воспринимают основную нагрузку от ворот и обеспечивают перемещение створки. Опоры монтируются на подставки либо при помощи закладных болтов.

В консольной части ворота устанавливаются на несущих роликовых опорах. Ролики опор находятся внутри несущей балки. Откатные ворота такой конструкции легко открывать вручную, она обеспечивает надежную работу привода в зимнее время.

Необходимое условие при изготовлении сдвижных ворот

Створка ворот должна быть жёсткой для того, чтобы выдерживать весовые и ветровые нагрузки. Полотно не должно изгибаться под собственным весом. Направляющая приваривается к жёсткой створке.

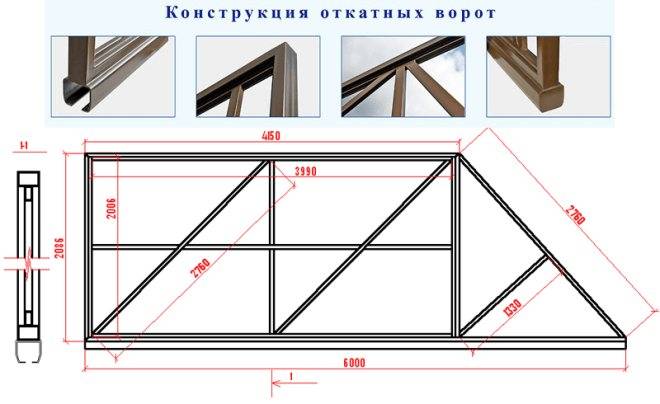

Чертежи откатных ворот

Для изготовления внешней рамы ворот используется профильная труба 60х40х2 мм, обрешетка изготавливается из трубы 20х20х1,5 мм. Чертеж рамы ворот для проема шириной 3 метра приведен ниже:

К готовой конструкции рамы ворот приваривается направляющая (на чертеже представлена направляющая «ЭКО» от РОЛТЭК)

Выбор комплектующих

Тип комплектующих для откатных металлических ворот подбирается исходя из общего веса устанавливаемых ворот, ширины перекрываемого проема и высоты плотна ворот. Основным элементом конструкции откатных ворот, определяющим работоспособность и долговечность является направляющая. Рекомендуем использовать комплектующие для ворот Ролтэк.

Изготовление и монтаж

Изготовить откатные самонесущие ворота своими руками и осуществить монтаж откатных ворот можно, зная некоторые особенности монтажа и конструкции откатных ворот. Полотно откатных ворот движется вдоль забора со стороны участка (дома). Поэтому необходимо предусмотреть место, куда будет откатываться полотно ворот.

На схеме — вариант с правой стороной отката ворот. Ворота движутся вдоль забора изнутри территории, поэтому надо предусмотреть, чтобы их движению не было помех. Расстояние, куда будут откатываться ворота должно быть больше ширины проема ворот на размер консольной части (часть, которая не закрывает проем и служит противовесом).

Длинна консольной части – это, примерно, 1/2 ширины проема. Соответственно участок, необходимый для движения ворот, в длину должен быть не менее, чем ширина проема *1,5 а в ширину, обычно, достаточно 400 мм. Если проем соответствует требованиям, то Вы можете установить откатные ворота.

Для монтажа откатных ворот своими руками потребуется:

1. Заложить фундамент: разметить яму и вынуть грунт, изготовить и установить закладной элемент, залить яму бетоном
2. Если ворота будут автоматизированы, сделать разводку кабелей
3. Установить ворота и ответный столб
4. Установить автоматику для откатных ворот

Особенности проектирования конструкции

Ворота на роликах для нормальной работы должны иметь следующие вспомогательные элементы:

1. Функции демпфера и заглушки выполняет опорный ролик, который ставится на направляющей в торце спереди.
2. 2 улавливателя — нижний и верхний, которые удерживают ворота в закрытом состоянии. Улавливатели в форме П-образных кронштейнов размещаются на противоположной опоре.
3. Для дополнительного удержания полотна к основному столбу по верхнему краю крепится роликовый ограничитель — скоба или шина.

Полотно конструкции двигается по 2 роликовым кареткам, на них ложится основная нагрузка. Поэтому фундамент с закладным швеллером делается массивным.

Размеры полотна

Основной параметр для расчета всей системы — требуемое расстояние для проезда транспорта между опорами.

Консольные ворота для частных домов чаще всего ставят шириной 4-5,5 м. Вместе с противовесом, который принято делать в половину проема, длина шторки может быть 6-8,3 м.

Противовес, вылет за опору, выполняют в виде прямоугольника или более экономичного варианта — треугольника. Чем тяжелее противовес, тем меньше нагрузка на ролики.

Высота полотна — больше роста человека, т.е. около 2 м.

Чертежи и схемы

Консольные блоки служат основой для передвижения направляющей. За боковые габариты, чтобы оставить проезд беспрепятственным, выносят опорные ролики.

Привод автоматики устанавливается на основание вместе с каретками.

Для изготовления конструкции делают монтажную схему откатных ворот, в которой отображают:

• столбы — приемный и опорный;
• каркас ворот;
• заполнение — сетка, профлист;
• балка несущая;
• балка с роликами опорная;
• нижняя ловушка;
• блок управления и привод;
• консольная часть.

Сложные узлы выносят в отдельные эскизы с проработкой всех деталей.

Откатные ворота своими руками: фотоотчет с пояснениями

Эти ворота сделаны на основе готового комплекта, раму делали сами, также самостоятельно монтировали

Ворота ставились в Москве, соответственно цены — столичные. Ставили их в 2010 году, с тех пор комплекты сильно подешевели. Например, «свежая» цена привода для полотна весом не более 400 кг (есть до 1,2 т) — около 100$, но это — бюджетный вариант. Во времена строительства приобретены комплектующие фирмы Rolling Center (лучшие тогда на рынке) с ведущей балкой длиной 6 метров. Были также заказаны отдельно верхний ловитель и кронштейн. Все с доставкой обошлось около 600$.

Также были куплены следующие материалы:

• профильная труба 80*60 мм — 6 м, 60*40 мм — 18 м, 40*20 мм — 36 м;
• швеллер — 180 мм — 3 метра, 200 мм — 2,4 метра;
• арматура 12 мм — 6 м;
• электроды — 2 кг;
• краска — 3 банки, кисти, заклепки;
• цемент М-400 — 5 мешков;
• профнастил покупался при изготовления забора.

Схема откатных ворот с размерами

Первым делом сварили каркас для ворот с противовесом. Раму (черным цветом) делали из профильной трубы 60*40 мм, перемычки и внутренний каркас (сиреневый) из трубы 40*20 мм. Внизу приварена направляющая балка разрезом вниз.

Как варилалсь рама

Внутренний каркас варили с отступом от края — по 20 мм с каждой стороны. Так удобнее потом крепить профлист, при желании можно и изнутри обшить.

Как приваривать профильную трубу 40*20 мм

Сначала залили фундамент. В него установили арматуру, сверху швеллер спинкой вверх. Вплотную к швеллеру две стойки из профилированной трубы 80*60 мм. Одна стойка примыкает к столбу, вторая выставлена вертикально на расстоянии 120 см. На них потом навешиваются ролики, которые придерживают полотно сверху. С другой стороны, вдоль ответного столба установили швеллер 180 мм.

Швеллер на 180 мм прикрепили к ответному столбуПримерка на месте

На ответной части к швеллеру вверху и внизу закреплены уловители, которые не дадут воротам болтаться при ветре.

Установленные на приемном столбе упорыВерхний и нижний уловители

Следующий шаг — установка пластин с роликами. Они крепятся к закладным. В данном случае это швеллер, потому пространство получилось большое. Когда делали фундамент, его сделали слишком высоким, потому пластины приваривались непосредственно к закладной. Это непрактично: если поломается ролик, поменять его будет проблематично. Обычно приваривают площадку, к которой потом на болтах крепят площадку с роликами.

Приварены роликовые площадки и на них «наехали» роликами

Готовый каркас ворот просто накатывают на закрепленные ролики.

Фото створки на роликах с разных ракурсов

После установки на опорную балку с обоих концов надевают заглушки. С дальней стороны устанавливается еще упорное колесо, которое в закрытом положении заезжает в нижний уловитель, приподнимая ворота и снимая нагрузку с роликов.

Установка заглушки и упорного ролика (балка на фото перевернута)

Теперь, чтобы ворота не «гуляли» в верхней части (они сейчас ничем не закреплены), к стойкам (80*60 мм) крепят комплекты верхних роликов — по одному на стойку. Их практически надевают на раму. Теперь имеющиеся внутри ролики будут придерживать ее вверху.

Верхние ролики крепят на стойки, захватывая верхнюю кромку воротТак выглядят установленные верхние ролики

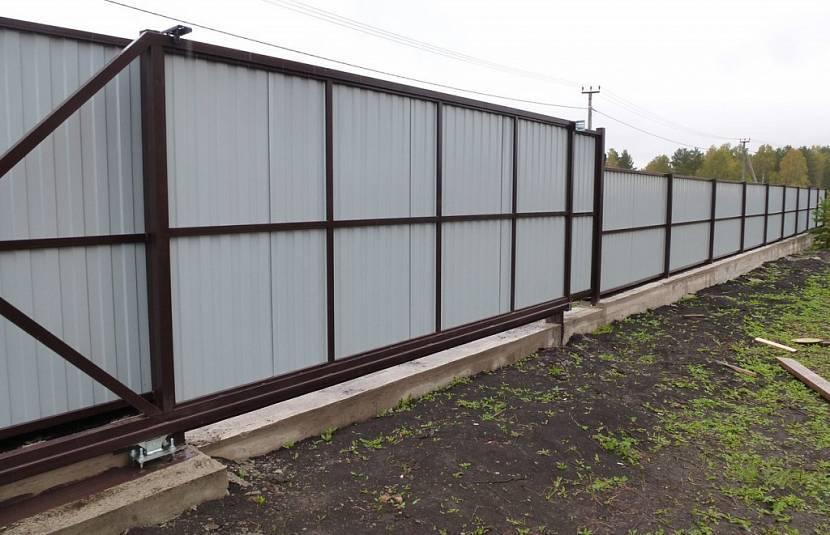

Все, откатные ворота своими руками собраны и готовы к эксплуатации.

Как выглядят откатные ворота со двора

Если остались вопросы, посмотрите видео. В нем собирают готовый комплект, весь процесс станет понятнее.
