Достоинства и недостатки данной конструкции
Достоинства и недостатки
Достоинства:
- Такая конструкция ворот не мешает выезду/въезду транспортного средства в условиях маленькой площадки. Консольные ворота позволяют значительно экономить место.
- Наличие нижнего крепления консольной системы позволяет обустраивать ворота при любых климатических условиях.
- Отделка может быть выполнена из разных материалов, например, вертикальная обрешетка, профнастил, ковка и не только.
- Возможность выбора варианта конструкции, например, из сэндвич-панели или профлиста.
- В сравнении с другими типами ворот (например, распашные) отсутствует такое явление, как провисание петель. Имеющаяся автоматика и механизм закрывания/открывания ворот предусматривает продолжительный эксплуатационный период.
- Существует возможность выбирать различную автоматику для ворот.
Недостатки:
- В отличие от других типов ворот, к примеру, распашных, обустройство откатных требует больше финансовых затрат, приблизительно на 10–20%.
- Для крепления консольной части и привода необходимо производить дополнительный фундамент.
- Вдоль забора понадобится выделить достаточное пространство.
Откатные ворота своими руками: фотоотчет с пояснениями
Эти ворота сделаны на основе готового комплекта, раму делали сами, также самостоятельно монтировали
Ворота ставились в Москве, соответственно цены — столичные. Ставили их в 2010 году, с тех пор комплекты сильно подешевели. Например, «свежая» цена привода для полотна весом не более 400 кг (есть до 1,2 т) — около 100$, но это — бюджетный вариант. Во времена строительства приобретены комплектующие фирмы Rolling Center (лучшие тогда на рынке) с ведущей балкой длиной 6 метров. Были также заказаны отдельно верхний ловитель и кронштейн. Все с доставкой обошлось около 600$.
Также были куплены следующие материалы:
- профильная труба 80*60 мм — 6 м, 60*40 мм — 18 м, 40*20 мм — 36 м;
- швеллер — 180 мм — 3 метра, 200 мм — 2,4 метра;
- арматура 12 мм — 6 м;
- электроды — 2 кг;
- краска — 3 банки, кисти, заклепки;
- цемент М-400 — 5 мешков;
- профнастил покупался при изготовления забора.
Схема откатных ворот с размерами
Первым делом сварили каркас для ворот с противовесом. Раму (черным цветом) делали из профильной трубы 60*40 мм, перемычки и внутренний каркас (сиреневый) из трубы 40*20 мм. Внизу приварена направляющая балка разрезом вниз.
Как варилалсь рама
Внутренний каркас варили с отступом от края — по 20 мм с каждой стороны. Так удобнее потом крепить профлист, при желании можно и изнутри обшить.
Как приваривать профильную трубу 40*20 мм
Сначала залили фундамент. В него установили арматуру, сверху швеллер спинкой вверх. Вплотную к швеллеру две стойки из профилированной трубы 80*60 мм. Одна стойка примыкает к столбу, вторая выставлена вертикально на расстоянии 120 см. На них потом навешиваются ролики, которые придерживают полотно сверху. С другой стороны, вдоль ответного столба установили швеллер 180 мм.
Швеллер на 180 мм прикрепили к ответному столбуПримерка на месте
На ответной части к швеллеру вверху и внизу закреплены уловители, которые не дадут воротам болтаться при ветре.
Установленные на приемном столбе упорыВерхний и нижний уловители
Следующий шаг — установка пластин с роликами. Они крепятся к закладным. В данном случае это швеллер, потому пространство получилось большое. Когда делали фундамент, его сделали слишком высоким, потому пластины приваривались непосредственно к закладной. Это непрактично: если поломается ролик, поменять его будет проблематично. Обычно приваривают площадку, к которой потом на болтах крепят площадку с роликами.
Приварены роликовые площадки и на них «наехали» роликами
Готовый каркас ворот просто накатывают на закрепленные ролики.
Фото створки на роликах с разных ракурсов
После установки на опорную балку с обоих концов надевают заглушки. С дальней стороны устанавливается еще упорное колесо, которое в закрытом положении заезжает в нижний уловитель, приподнимая ворота и снимая нагрузку с роликов.
Установка заглушки и упорного ролика (балка на фото перевернута)
Теперь, чтобы ворота не «гуляли» в верхней части (они сейчас ничем не закреплены), к стойкам (80*60 мм) крепят комплекты верхних роликов — по одному на стойку. Их практически надевают на раму. Теперь имеющиеся внутри ролики будут придерживать ее вверху.
Верхние ролики крепят на стойки, захватывая верхнюю кромку воротТак выглядят установленные верхние ролики
Все, откатные ворота своими руками собраны и готовы к эксплуатации.
Как выглядят откатные ворота со двора
Если остались вопросы, посмотрите видео. В нем собирают готовый комплект, весь процесс станет понятнее.
Общие правила выбора комплектующих и фурнитуры в зависимости от веса ворот
При покупке фурнитуры учитывайте:
- общий вес ворот;
- ширину проезжей части;
- высоту створок.
В стандартную комплектацию входят:
- две роликовые опоры;
- направляющий профиль;
- верхний ограничитель;
- накатной ролик;
- заглушка;
- верхний и нижний улавливатели.
Регулировочные пластины не входят в комплект и покупаются отдельно.
Фото: фурнитура, автоматика и консольная балка
Разберем перечни фурнитуры в зависимости от веса ворот.
300-500 кг
Зачастую такой вес имеют ворота из профнастила или дерева на металлическом каркасе.
В этом комплекте направляющая консоль делается размерами 60*70*3,5 мм. Длина ‒ 5, 6, 7 м.
Основной материал фурнитуры для конструкции до 300 кг ‒ усиленный полимер, до 400 кг ‒ металлополимер, до 500 кг ‒ металл.
Средний срок гарантии на набор фурнитуры составляет 5 лет.
600-700 кг
Набор приобретается, если проект предусматривает тяжелые ворота с калиткой из ковки, сварных решеток.
Материал ‒ металлополимер усиленный.
Количество компонентов фурнитуры аналогично предыдущему типу.
800-1000 кг
Если придется собирать откатной механизм длиной до 8 м с применением тяжелого секционного материала, то здесь лучше купить комплект до 800-1000 кг.
Консоль, которая будет направлять движение створки, поставляется длиной 6‒12 м, размерами 86*94*5 мм.
Основной материал ‒ нержавеющий металл.
1100-1500 кг
У большинства производителей есть усиленные комплекты, которые позволяют построить откатную систему с перекрытием проемов до 9 м и весом 1100‒1500 кг. Они получили название «СУПЕР».
Редко применяются в частном секторе, чаще – в промышленности, производственных учреждениях.
Преимущества и недостатки ворот
Такие ворота являются отличным вариантом, когда нет возможности распахивания створок. Откатная конструкция отлично экономит пространство возле ворот. Место понадобится только вдоль забора, для движения полотна. Такие модели обычно производят из лёгких стройматериалов, чтоб не перегружать крепеж. Установить конструкцию модно самостоятельно, но для этого нужно владеть особыми навыками.
Самым важным в изготовлении откатных ворот со средней балкой является чертеж. Такую систему можно легко укомплектовать блоком автоматики. Для обшивки можно использовать различные материалы. Это может быть декоративная ковка, либо подручные материалы.
Откатные системы при правильной установке помогут сэкономить не только место на территории, но и денежные средства. Такие ворота также облегчают чистку проема от снега в зимний период. Установка калитки в такой модели не обязательна, так как конструкцию можно открыть на любое расстояние.
Если навыков работы с данным инструментом нет, тогда понадобится помощь специалистов. Нужно также учитывать, что ещё несколько лет назад фурнитура для откатной конструкции достаточно дорого стоила, поэтому не каждый мог ее себе позволить. На данный момент на строительном рынке появилось много товаров по различным ценам, а спрос на ворота откатного типа вырос. Многие начали отдавать предпочтение конструкции данного типа, для установки на даче и в частном доме.
Если имеются навыки в работе со сваркой, установка ворот не составит труда
Перед принятием решения о монтаже конструкции откатного типа, нужно обратить внимание на стоимость материалов, которые потребуются для установки и наличие места для откатывания створки
Проем для откатных ворот
Требования к кирпичным столбам:
- они должны быть собраны вертикально;
- высокая прочность сооружения, чтобы в процессе эксплуатации откатных ворот столбы не шатались, не заваливались;
- собирают их на фундамент, глубина которого должна быть ниже уровня промерзания грунта в районе строительства.
Проем для откатных ворот в полном комплекте
Фундамент под ворота
Перед тем как сделать откатные ворота самостоятельно, необходимо разобраться, как они будут открываться. В их конструкции будет установлена фурнитура, которая собой представляет ролики, прикрепленные к нижней несущей балке ворот. Они будут перемещаться по рельсу. Последний является основой с высокой несущей способностью.
Чтобы рельс не двигался и не смещался, его бетонируют в грунте. То есть сооружают фундамент. Самый простой и надежный вариант – фундамент ленточный.
Его размеры:
- длина – половина ширины воротного проема;
- глубина – 1-1,5 м в зависимости от типа грунта на стройплощадке;
- ширина 40-50 см.
Копать траншею начинают от одного из столбов, в сторону которого будет производиться откат.
В качестве рельса обычно используют швеллер шириною 10-16 мм. К нему приваривают арматуру диаметром 10-14 мм, из которой формируют армирующий каркас.
Сооружение ленточного фундамента для откатных ворот
Далее проводятся следующие операции:
- устанавливают швеллер и приваренный к нему армокаркас в траншею так, чтобы его верхняя плоскость находилась на уровне конечной отделки территории дачного участка: тротуарная плитка, асфальт, брусчатка и прочее;
- швеллер выравнивают строго по горизонтали;
- рельс должен прижиматься к столбу;
- при необходимости монтируется опалубка для выступающей над грунтом части фундамента;
- проводится заливка траншеи бетонным раствором;
- через неделю опалубка снимается, через другую фундамент можно нагружать.
Готовый фундамент для откатных ворот
Пошаговая инструкция по изготовлению и установке подвесных ворот
Весь процесс обустройства въездной группы можно условно разделить на три этапа: создание силовой рамы ворот, изготовление створки, монтаж всех элементов. Рассмотрим каждый шаг максимально подробно. Итак:
Создание силовой рамы
Силовая рама состоит из фундамента, несущих столбов и верхней поперечной балки, к которой в дальнейшем будет крепиться направляющая. Фундамент необходимо закладывать на глубину, которая на 20-30 см превышает уровень промерзания почвы. Для Подмосковья этот параметр в среднем составляет около метра, поэтому оптимальная глубина заложения — 120-130 см. Прежде чем копать ямы, выполняем разметку. Два опорных столба должны находиться по обеим сторонам въезда, а еще один — там, где будет заканчиваться зона отката. К примеру, если створка имеет ширину 3 метра, то третий столб следует установить в трех метрах от проема в направлении отката. Итак, разметка сделана, ямы под фундамент выкопаны. На дне каждой ямы необходимо сделать песчано-гравийную подушку. После этого в яму опускаем металлическую трубу 120х120х3 мм, выравниваем ее по уровню и заливаем бетонным раствором. После заливки еще раз проверяем вертикальность и при необходимости поправляем
Важно, чтобы положение опорных столбов было строго вертикальным, поскольку в противном случае перемещение створки будет затруднено. Для первоначального застывания раствора требуется не менее 48 часов. По истечении этого времени столбы соединяем горизонтальной балкой, которую привариваем к верхней части опор
На завершающем этапе на балку привариваем направляющую. Ее можно купить или изготовить самостоятельно, сделав продольный разрез в прямоугольной профильной трубе
По истечении этого времени столбы соединяем горизонтальной балкой, которую привариваем к верхней части опор. На завершающем этапе на балку привариваем направляющую. Ее можно купить или изготовить самостоятельно, сделав продольный разрез в прямоугольной профильной трубе.
Изготовление створки
Для сборки внешнего каркаса створки подходит профильная труба 60х30 мм
Обратите внимание! Чтобы при сварке отрезки было проще состыковать, резку трубы следует выполнять под углом 45º. Подготовленные отрезки выкладываем на ровной поверхности таким образом, чтобы они образовали прямоугольник
После этого углы слегка прихватываем сваркой и проверяем геометрию конструкции
Если все нормально, выполняем окончательную сварку. При этом необходимо тщательно проваривать швы, чтобы при эксплуатации ворот вовнутрь трубы не попадала вода. Следующий шаг — создание внутреннего каркаса, обеспечивающего жесткость створки. Для этого профильную трубу 40х20 мм режем на отрезки нужной длины и крестообразно ввариваем их в раму. После этого из трубы 60х30 мм изготавливаем подвесы и вертикально привариваем их к верхней горизонтальней планке внешнего каркаса. На подвесах закрепляем роликовые тележки. На завершающем этапе выполняем обшивку створки профнастилом или другим материалом.
Сборка ворот
Если с подготовительными работами можно справиться самому, то для монтажа следует пригласить помощника. Связано это с тем, что вес готовой створки составляет 80-120 кг (зависит от ширины проема), поэтому для ее подъема потребуется минимум два человека. Итак, створку приподнимаем и заводим ролики вовнутрь направляющей. Все! Ворота подвешены. Теперь следует установить уловители на опорные столбы. Это необходимо для того, чтобы в закрытом положении створка была зафиксирована и не раскачивалась от ветра. В дальнейшем подвесные ворота можно автоматизировать. Но если все сделано правильно, то створка легко сдвигается в сторону и вручную.
Описание и принцип работы
Еще относительно не так давно раздвижные ворота очень редко ставились и самым распространенным ограждением являлись простые распашные. Это объяснялось дорогой стоимостью комплектующих для раздвижных ворот. На сегодняшний день комплект фурнитуры для автоматических ворот стал гораздо доступней, и все больше владельцев домов интересуются, как своими руками установить эту конструкцию.
Раздвижные ворота для частного дома могут быть двух видов:
Последний вариант — это устаревшая разновидность, такие ворота зачастую можно увидеть на заводах. Наиболее популярен первый вариант, который сегодня распространен повсеместно. Эти ворота оборудованы дополнительной консолью, являющейся продолжением полотна. Консоль находится за забором, прилегающим к воротам, и спрятана за ним.
Принцип работы раздвижных ворот консольного вида следующий. К каркасу откатных ворот жестко приварена направляющая (она же консоль), за счет которой перемещается полотно. Направляющая передвигается по откатным тележкам, прикрепленным на фундаменте.
Каждая тележка оборудована 8-мью подшипниками с запрессованными металлическими или полимерными роликами. Откатные тележки находятся внутри направляющих, что защищает их дополнительно от атмосферных воздействий и продлевает время эксплуатации.
При нормальных условиях работа система раздвижных ворот обязана выдерживать не менее 60 тыс. циклов – это приблизительно 20 лет средней активности пользования.
К основным достоинствам раздвижных ворот откатного типа относятся:
- можно управлять механическим способом или с помощью автоматики;
- возможность прохода машин любой высоты (нет направляющих снизу и сверху проема);
- простота установки (монтировать откатные ворота можно своими руками);
- не нуждаются в дополнительном обслуживании.
Основной недостаток монтажа раздвижных ворот – использование довольно большой площади для их открывания. Зачастую из-за нехватки места люди отказываются от раздвижных в пользу распашных конструкций.
Комплектующие
Для установки раздвижных ворот своими руками нужно купить специальные комплектующие для монтажа раздвижной системы.
Комплектующие для консольных ворот обязаны в себя включать такие элементы:
- Несущие тележки или роликовые каретки.
- Верхний и нижний ограничитель уменьшает качание полотна при сильном ветре.
- Несущая балка. Ее толщина будет зависеть от тяжести полотна.
- Концевой ролик создает бесшумность работы и снижает тяжесть полотна в открытом положении.
- Плата, которая удерживает полотно от бокового раскачивания при передвижении.

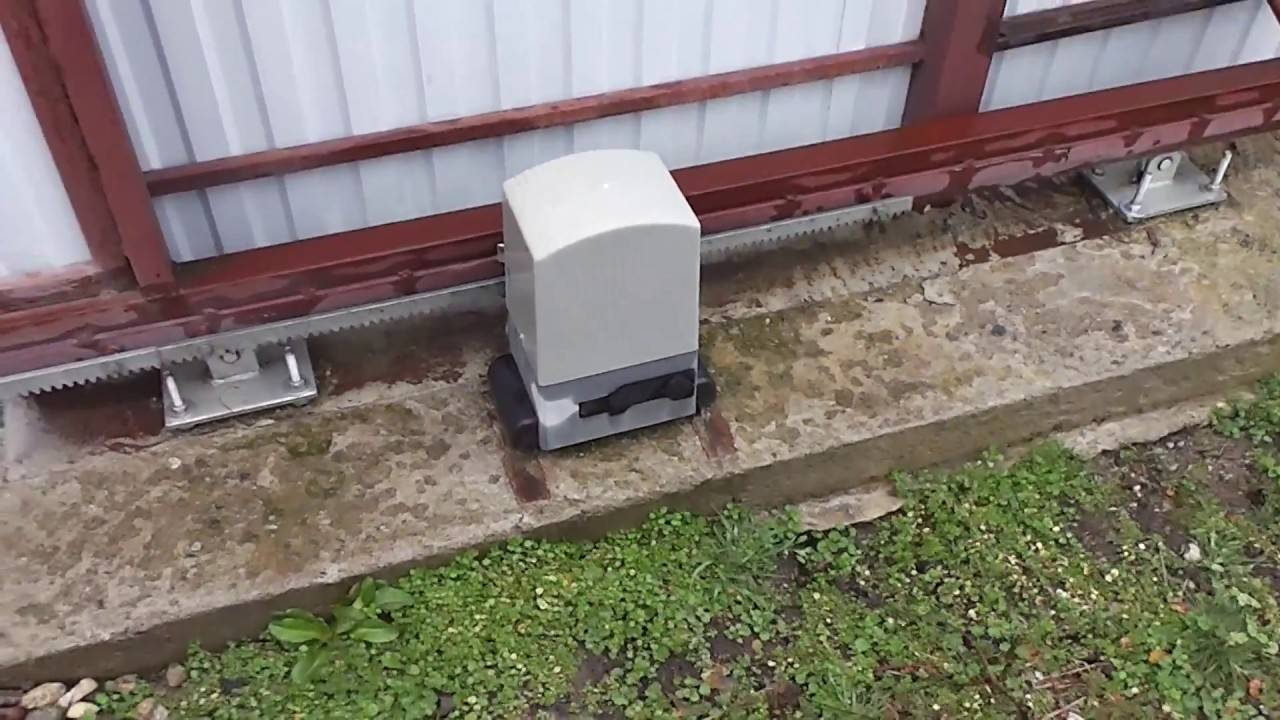

Если планируется автоматика, то нужно дополнительно приобрести этот комплект. он состоит из таких элементов:
- Зубчатая рейка (желательно выбрать оцинкованную рейку). Для больших (более 5 м.) и тяжелых ворот нужна зубчатая рейка толщиной не меньше 9 мм.
- Редуктор.
- Пульт ДУ.
- Фото датчики или световые элементы – они синхронизируют поступление ИФ-луча между приемником и передатчиком, препятствуют закрыванию, когда в проеме расположен какой-то предмет.
- Основание для монтажа.
- Сигнальная лампа.
Автоматика, установленная из комплектующих итальянских и немецких изготовителей, является наиболее надежной и подходит для эксплуатации в различных климатических регионах.
При монтаже откатных ворот своими руками, надо предусмотреть возможность открывания в случае выхода из строя автоматики.
Как самостоятельно сделать и поставить ПОВ
Сегодня продаются уже готовые комплекты для ПОВ. Направляющая в них уже тоже есть. Этот набор рассчитан для определенного веса, поэтому перед покупкой нужно рассчитать, какая масса будет у ваших ПОВ.
Если вы хотите создать ПОВ с двумя створками, тогда рациональнее купить два набора.
Элементы для автоматизации конструкции тоже свободно продаются. Стоимость автоматики бывает разной и зависит от функционала. Благодаря этому вы можете подобрать подходящий вариант по выгодной цене. Если нет желания или возможности покупать автоматику, можно пользоваться воротами с помощью ручного привода.
При изготовлении ПОВ придется пользоваться сварой
Изготавливаем каркас
Уложите трубы в нужной форме. Стыковочные углы закрепите сваркой. Обязательно измерьте диагонали. Их неровность может спровоцировать перекошенность ПОВ.
Швы проварите так, чтобы защитить внутреннюю часть рамы от попадания жидкости. Затем снимите внутренние размеры и вырежьте соответствующий каркас из трубы 2*2 сантиметра. Соберите его так же, как и внешний. Соедините эти два каркаса, проводите выравнивание по одной стороне.
Уберите каркас от мусора, обработайте грунтовой смесью. После ее высыхания покройте конструкцию краской.
Если в процессе используете СП, тогда рациональнее применять каркас Ω-образного типа. Панель нужно вставить в него. Ворота из профильного настила нужно укрепить уголками.
Крепим полотно и замки
Сначала срежьте пятки у кареток. Затем получившуюся конструкцию соедините с каркасом. Разнос кареток согласно ширине определяйте уже по факту
Важно проследить, чтобы полотно перекрывало проем по сторонам на двадцать сантиметров, сверху – на десять сантиметров. Зазор между ПОВ и полом должен составлять около пяти сантиметров. При вырезании полотна нужно руководствоваться внутренним размером
Готовое полотно должно лечь на каркас, расположенный внутри, с как можно меньшим зазором. Для закрепления подойдут саморезы и заклепки
При вырезании полотна нужно руководствоваться внутренним размером. Готовое полотно должно лечь на каркас, расположенный внутри, с как можно меньшим зазором. Для закрепления подойдут саморезы и заклепки.
Если вы будете ставить на ворота врезной замок, тогда нужно предварительно продумать место его крепления.
Изготавливаем и устанавливаем раму в условиях дома
Рама нужна для ПОВ, стоящих на въезде на территорию. Для ее изготовления подойдут трубы 12*12 сантиметров. Размер балки должен превышать размер конструкции. Ее длина должна соответствовать размеру ворот в открытом положении.
Затем трубы, выполняющие функцию вертикальной опоры, нужно закопать в землю минимум на 125 сантиметров и забетонировать. Этот процесс нужно постоянно контролировать строительным уровнем. Если на балке возникнет даже небольшой перекос, незапертые ПОВ могут самостоятельно открываться и закрываться.
Устанавливаем НЭ и фурнитуру
НЭ навесных ворот крепите так, чтобы ее рабочая область «смотрела» вниз.
Если НЭ длиной в шесть метров оказался коротким, можно просто приварить недостающий фрагмент. Выравнивание детали можно выполнить специальными винтами с кронштейнами. В процессе работы использование строительного уровня обязательно.
Ролики нужно прикрепить наверх конструкции с обеих сторон. Теперь можно подвесить ворота. Ролики нужно завести в середину направляющей и установить заглушки, продающиеся в комплекте.
Теперь можно ставить ручку и замки.
Ворота с верхним подвесом – это современный вариант с высокой надежностью. При правильной эксплуатации они могут прослужить больше пятнадцати лет.
Вместо ПОВ можно установить конструкцию консольного типа. Они монтируются по той же схеме, но их направляющую балку можно ставить на любую высоту.
Чтобы не возникали боковые качания, воротную створку закрепите ограничителем.
Выполнять функцию стопора может накатной ролик, идущий в комплекте. Для закрытия торцов направляющей можно использовать заглушки.
Если вы хотите поставить ворота более трех метров, для фиксации низа ворот нужно использовать НЭ.
Инструкция по самостоятельному изготовлению
Конструкции, как и этапы, могут отличаться, поэтому рекомендации согласовывают для конкретных условий.
Основные фазы проведения работ:
- проектирование, составление чертежей, схем;
- подсчет и приобретение материалов;
- земляные работы;
- бетонирование;
- сварка консольной системы и каркаса;
- сборка полотна ворот, зачистка швов;
- установка готовых ворот и навеска фурнитуры;
- монтаж автоматики.
Все работы по сборке раздвижных ворот на роликах можно делать собственноручно, кроме сварки деталей. При выборе длины полотна учитывают, что маленький хвостовик приведет к падению одной стороны полотна в открытом состоянии. Утяжелять эту часть грузами нецелесообразно. Если между каретками сделать большое расстояние, нагрузка на колеса возрастет, направлявшие деформируются или могут разогнуться их полки.
Установка столбов
Сечение столбов выбирают в соответствии с весом ворот. Отдельно учитывают массу отделочного материала, вес фурнитуры и автоматики. Если получается большое значение, делают два полотна.
Ямы под стойки роют на глубину 1 – 1,2 м, но учитывают глубину промерзания почвы. При копке осыпаются стенки, поэтому делают опалубку из любых досок. На дне укладывают щебеночную подсыпку, проливают ее водой. Одновременно подводят и прокладывают провода для автоматики, их прячут в водопроводной трубе на глубине 60 – 80 см. Верхний торец трубы с выступающими кабелями закрывают полиэтиленом.
Для столбов используют квадратную трубу 80 х 80 или 100 х 100 мм. Для устойчивости к подземной части стойки приваривают крестом куски арматуры длиной 20 мм, которую потом бетонируют. Верх столба накрывают, чтобы внутрь не протекала вода.
Закладка фундамента
Нагрузка от ветра, которая действует на полотно, также передается фундаменту, поэтому основанию уделяют внимание. После заливки бетона используют вибратор, чтобы выгнать воздушные пузыри
Поэтапное разделение работ:
- подготовка земли в месте строительства (уборка мусора, выравнивание);
- копка траншеи от одного до второго столба;
- песчаная и гравийная подсыпка (10 и 15 см, соответственно);
- сварка или вязка арматурного каркаса;
- заливка бетона.
Цемент, песок и щебень кладут в бетон в соотношении 1:3:5, соответственно. При укладке смеси используют кельмы, лопаты, чтобы распределить массу между арматурными стержнями.
Изготовление створки
Рама откатных ворот
Нарезают заготовки стальной трубы для рамы. Куски, которые соединяются в углах, отрезают под 45°, а те, что стыкуются в виде буквы Т, режут под 90°. Такие нюансы учитывают при порезке. Отрезки очищают от ржавчины, раскладывают их в соответствии со схемой сборки.
При сварке не применяют сплошной шов, а делают соединение точками, чтобы не повело раму. После проверки всех параметров сваривают цельным швом.
Места сварки шлифуют болгаркой с зачистным кругом, металл покрывают грунтом от коррозии. На стадии сварки усиливают раму перпендикулярными элементами.
Применяют косынки на углах соединений — стальные прямоугольники или треугольники их листового металла. Хвостовик с одного бока рамы усиливают ребром жесткости так, чтобы он образовывал биссектрису прямого угла.
Монтаж конструкции
Консоль приваривают к низу рамы. На ее кромки ставят заглушки из резины, чтобы внутрь не попадали листья, мусор. Габариты прогона зависят от размера ворот по длине, толщину нужно брать по расчету. Проверяют ровность рельса, чтобы обеспечить легкий ход.
Промежуток между направляющей балкой и роликом должен быть 1 мм. Больший люфт приведет к тому, что полотно будет «клевать» при движении, а маленький зазор вызовет заклинивание при работе. К опорной стойке ворот крепят нащельник, выполненный из уголка или швеллера.
К нащельнику фиксируют нижний и верхний улавливатель. На закладную балку в фундаменте надевают ролики (поддерживающие каретку). На каретку надевают прогон-консоль, регулируют работы улавливателей. Дальше монтируют фурнитуру, устанавливают и подключают автоматическое управление.
Правила эксплуатации
Если при работе появились посторонние звуки, скрежет, прекращают использование створки и разбираются в причинах. Открывая полотно, не прилагают больших усилий, передвигают равномерно, без рывков. Следят, чтобы при движении в зоне действия не находились люди или животные, а также посторонние предметы.
Регулярно чистят полозья, по которым движутся ролики, обледеневшие балки используют после скалывания налета. Нельзя касаться подвижных частей ворот во время движения или при остановке с включенным электричеством. Своевременно смазывают трущиеся части механизма, раз в год проводят техосмотр ворот.
Конструкции
По типу откатные (сдвижные, раздвижные) ворота бывают:
- Консольными — с балкой, один конец которой закреплен, второй висит в воздухе. Балка имеет П-образный профиль со ступеньками внутри. По ней внутри перемещаются ролики. Вся нагрузка от дверного полотна через ролики передается на балку.
По месту ее расположения они бывают:
- с нижней балкой;
- средней балкой;
- верхней балкой.
- Подвесные. В этой конструкции тоже есть балка, но она опирается на оба столба по сторонам от ворот. Она тоже имеет особое строение, похожее на букву «П» только с загнутыми внутрь краями. Внутри также имеются ролики, на них висит полотно ворот. Так полотно и перемещается.
Подвесная конструкция - Откатные по рельсу. В грунте монтируется рельс, на нижнюю часть створки ворот прикрепляются ролики. Полотно катается по направляющей. Конструкция самая простая, но ее минус в том, что рельс и сами ролики забиваются снегом, грязью, листьями.
Откатные ворота на рельсе
Особенности проектирования конструкции
Главным этапом проектирования откатных ворот является правильное определение размеров и составление схемы и чертежа на основе этих данных. Далее нужно решить, какой тип открывания подходящий – ручной или автоматический.
Место для отката должно быть больше, чем ширина проёма на 40%, так как откатные ворота состоят из полотна и противовеса, длина, которого составляет 40% от полотна.
Итак, для начала необходимо определиться с шириной проема. Это будущее расстояние от столба до столба при полностью открытой ставне. Здесь нужно учитывать габариты всех автомобилей, даже с учетом того, что строиться вы не планируете ближайший десяток лет. Ситуации бывают разные. Рассмотрим ширину КАМАЗа 2,9 метров и его среднестатистическую длину 7,3 метра. Угол въезда грузового транспорта через проемы ворот составляет 45 градусов. Осмотрите территорию около места установки ворот – сможет ли подобный транспорт совершить маневр и заехать в раздвижные ворота под углом 90 градусов? Если нет, то ширина рассчитывается с учетом угла въезда около 45 градусов.
Тут уже следует простая математика: ширину проема следует делать минимум 4,2 метра. Но лучше перестраховаться – ведь бывают случаи, что при маневре автомобиль сносит на снегу или грязи, он может слегка накрениться в какую либо сторону. А это грозит повреждениями конструкции ворот и автомобиля. Поэтому ширина на схеме должна быть чуть больше минимальной отметки – 4,5 метра как минимум, а еще лучше 5.Еще раз повторимся, что это ширина проема откатных ворот, а не самого полотна.
Что касается высоты. Казалось бы – этот параметр рассматривать не стоит, ведь высота листа, такая же, как и у профлиста для забора – 2 метра. Так и есть – это стандартная высота профлистов как для заборов, так и для ворот. Но дело в том, что высота уже установленного забора ровно два метра – листы устанавливаются без зазора и ленты снизу. А профлист откатных ворот приподнимается на 10-15 см. от земли. Происходит это за счет роликовых опор и регулировочных площадок установленных на них. Прибавляется высота за счет самого профиля каркаса конструкции ворот и направляющей балки, которая устанавливается на лист снизу. Выходит, что к стандартной высоте прибавляется около 25 см. Другими словами, верхний край откатных ворот без автоматики или с автоприводом будет выше забора на 20-25 см.
Естественно, никому не хочется видеть каждый день такие «ступени» между забором и воротами.
Откатные ворота с опорными роликами.
Подобный тип ворот представлен в виде створок шкафов-купе – вес ворот на нижних опорных роликах, которые катаются в специальном рельсе. Подвижное ограничение в верхней части обеспечивают ролики в направляющих. Для ворот, расположенных под открытым небом, данный вариант является избыточным по используемым материалам, и достаточно капризным при намерзании снега или попадании грязи и камней на нижнюю направляющую.
Изготовление откатных ворот самостоятельно при наличии слесарных, строительных навыков и умения сваривать металлы вполне доступная альтернатива приобретению дорогих комплектов заводского изготовления.
Плюсы и минусы
Плюсами таких ворот являются:
- возможность проезда любого транспорта (высота ничем не ограничена);
- процесс открытия происходит вдоль линии забора, на котором установлены ворота, что значительно экономит площадь на участке;
- для того чтобы их распахнуть, нужно задействовать минимум усилий, в отличие от распашных;
- хорошая взломостойкость (могут выдержать таран мощного грузового автомобиля);
- меньшее влияние парусности;
- требующаяся автоматика стоит значительно меньше распашной;
- престижность владения такими воротами.
- цена, которая включает в себя недешевое фирменное оборудование и специальный фундамент;
- тяжеловесность и громоздкость конструкции (длина ворот должна быть больше длины проема на 30-50%, а вес больше распашных в два-три раза);
- наличие свободного места вдоль забора (как правило, 5-8 метров).
Как установить забор из сетки рабицы своими руками — видео инструкции, советы и мастер-класс вы найдете в нашей статье.
Полезное и красивое растений йошта: посадка и уход за растением, его размножение и способы использования в ландшафтном дизайне.
Конструкция и особенности каретки
Опорные ролики в своей основе имеют стальную плиту с установленными на ней усиленными подшипниками закрытого типа. Для их смазки предназначены низкотемпературные сорта. Тележка имеет восемь роликов, которые попарно размещены вдоль плиты. Такое количество крутящихся колес обеспечивает самостоятельное регулирование точек соприкосновения с направляющим элементом.
С поверхностью рельсы во время передвижения ворот контактирует не менее шести роликов.
Каретки могут иметь большие и малые основания, определяющие удобство их установки. Роликовая система, представленная цельно выполненным изделием, крепится к платформе при помощи специального стопорного кольца. На ней выполняются технологические отверстия в количестве от четырех до шести штук. Они предназначены для качественного монтажа платформы к подготовленному фундаменту.
Небольшое основание каретки предоставляет возможность приваривать основу откатной системы прямо к закладным, выполненным в бетоне. Тележка с роликами и направляющая рельса, подвергаясь нагрузке от всего полотна заграждающей конструкции, обеспечивают ее легкое, тихое движение.
