Как сделать закладные для ворот в кирпичном столбе

Основание из уголков + небетонируемая рама.

Уголки располагаются перпендикулярно воротам на расстоянии 20-30 см друг от друга. После заливки к ним приваривается небетонируемая рама с опорными столбами.

Тут важно отметить, что уровень пластин должен быть ниже “нуля” ворот на высоту небетонируемой рамы

Бетонируемая опорная рама – это готовая конструкция основания и опорных столбов, которая сварена, оцинкована и покрашена порошковой краской на заводе. К раме уже приварены шпильки для монтажа роликовых опор.

Небетонируемая опорная рама – та же конструкция, только без бетонируемых закладных элементов. Приваривается к готовому фундаменту.

У такой конструкции есть ряд преимуществ, главное из которых – ворота становятся полностью независимыми от опорных столбов забора. Поэтому при сдвигах грунта у нас остается больше свободы действий для выравнивания.

Закладные элементы и крепление ворот

При кладке кирпичных столбов надо продумать, как вы будете крепить к ним пролет. Чтобы была возможность закрепить горизонтальные направляющие для заполнения забора, к трубам, находящимся в середине столба, предварительно приваривают закладные. Это могут быть уголки, шпильки, «ушки» для крепления деревянных планок и т.п. Приваривают их на одной высоте, чтобы прикрепленные поперечины были строго горизонтальны.

Один из вариантов подходит для крепления профнастила, штакетника

Варианты закладных могут быть разными. Кто-то делает из уголка, кому-то достаточно шпилек. Все зависит от типа наполнения забора (из чего будут сделаны пролеты) или массы створки ворот.

Варианты закладных в кирпичных столбах

Под разный вес нужны разной мощности элементы

Под ворота или калитки требуется не менее трех металлических частей с толщиной металла не менее 3 мм (лучше 4 мм или даже больше).

Пример расположения закладных для распашных ворот

Устройство и установка откатных ворот своими руками описаны тут. О том, как автоматизировать распашные ворота читайте тут.

«Анатомия» кирпичного столба: варианты исполнения

Анатомия кирпичного столба

Столбы из кирпича – это элемент дизайна вашего забора и кирпич (камень, пластик) выполняет только декоративную роль. Силовую нагрузку несет сердцевина, основа столба. Это может быть профильная квадратная труба, НКТ (буровая), водопроводная круглая или просто железобетон. При креплении ворот к кирпичному столбу надо выполнить три условия:

  • Надежно закрепить основу столба в земле.
  • Не менее прочно приварить к ней петли ворот.
  • Закрыть все декоративным кирпичом.

Вариант усиления кирпичного столба арматурой или бетоном без заглубления в землю не имеет смысла, ворота падают вместе со столбами.

Способ крепления петель сваркой к забитым в кирпич металлическим стержням можно использовать лишь в крайнем случае при небольшом весе. Забивать стержни тоже надо правильно, об этом мы расскажем ниже.

Единственно правильный подход – объединить все три входных столба в единую конструкцию и установить ее в грунт по правилам устройства фундаментов. При этом основная часть, которая и держит «форму» находится в земле.

Схема единого фундамента под кирпичные столбы для ворот и калитки

Затем к основе приваривают или крепят иным способом, так называемые закладные. Их делают своими руками из того, что есть: пластины, уголки, арматура. Посмотрите фото в интернете и выберите подходящий вариант, чтобы сделать закладные максимально незаметными на фоне декоративной отделки столба. Вам остается закрепить раму ворот или петли створок.

Рассмотрим весь процесс поэтапно.

УСТАНОВКА ОТКАТНЫХ ВОРОТ В НИЖНЕМ НОВГОРОДЕ И НИЖЕГОРОДСКОЙ ОБЛАСТИ

Оставьте заявку для расчета стоимости!

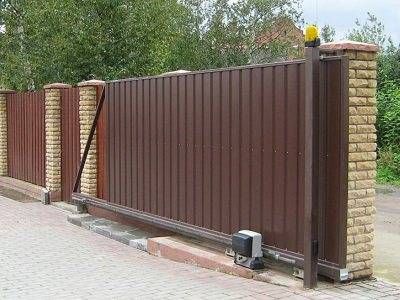

Откатные ворота

Чтобы оптимизировать пространство перед въездом на участок и во вдворе дома, используются откатные ворота. Иногда их ещё называют сдвижными воротами. Основное их отличие в траектории движения створки ворот, которая сдвигается вдоль горизонтальной линии лицевой стороны забора.

Зимой для открывания таких ворот не обязательно расчищать снег перед ними. А использование автоматики позволяет открывать их дистанционно прямо из автомобиля, с пульта, что очень удобно.

Заказать откатные ворота с установкой Вы можете в компании ПрофСтрой. Для этого заполните форму заявки на нашем сайте и мы свяжемся с Вами в ближайшее время!

Воспользуйтесь нашими преимуществами!

Собственное производство обеспечивает лучшие цены благодаря прямым поставкам сырья!

Работа строго по договору — официально и безопасно!

Выберите удобное время для монтажа, приедем через 3 дня и поставим за 1 день!

Широкая география работы — ставим откатные ворота в любой точке Нижегородской области!

Цены на откатные ворота

Откатные ворота без автоматики

Цена под ключ: 66 000 руб./шт.

Состав материалов и работ: Параметры ворот: Ширина проема ворот 4,0 м., Высота ворот 2,0 м., Столбы 80х80, Консоль — профильная труба 60х40, Балка и комплектующие Rolling Center, Закладной элемент — Швеллер 18, Грунтовка и покраска каркаса краской Hammerite, Обработка герметиком, Обшивка каркаса профнастилом; Фундамент: Свайно-винтовой; Автоматика: Без автоматики, ручное открывание; Установка: Установка фундамента; Сборка каркаса откатных ворот; Установка столбов, Обшивка каркаса ворот облицовочным материалом.

Гарантия 24 месяца. Под заказ. Производство — 5 дней, установка за 3 дня.

Откатные ворота с автоматикой

Цена под ключ: 86 000 руб./шт.

Состав материалов и работ: Параметры ворот: Ширина проема ворот 4,0 м., Высота ворот 2,0 м., Столбы 80х80, Консоль — профильная труба 60х40, Балка и комплектующие Rolling Center, Закладной элемент — Швеллер 18, Грунтовка и покраска каркаса краской Hammerite, Обработка герметиком, Обшивка каркаса профнастилом; Фундамент: Свайно-винтовой; Автоматика: Привод BFT DEIMOS 700 (Италия), 2 пульта управления; Установка: Установка фундамента; Сборка каркаса откатных ворот; Установка столбов. Установка автоматики.

Гарантия 24 месяца. Под заказ. Производство — 5 дней, установка за 3 дня.

Цена под ключ: 7 500 руб./шт.

В цену включены материалы и установка.

Набор фотоэлементов + Сигнальная лампа

Цена под ключ: 9 800 руб./шт.

В цену включены материалы и установка.

Преимущества откатных ворот:

Экономия места — не требуется дополнительное пространство на раскрывание створок

Удобство в использовании — легко открываются даже без автоматики, с автоматикой открываются с пульта!

Даже сильные порывы ветра не затрудняют движение створки ворот!

Схема и порядок монтажа откатных ворот

Этапы работ:

  1. Установка индивидуального фундамента под опорные ролики ворот;
  2. Установка конструкции откатных ворот и ответного столба;
  3. Монтаж автоматики (по согласованию).

Тройная гарантия качества:

Общая сумма фиксируется в договоре. Окончательная оплата только после монтажа.

Мы ставим заборы и откатные ворота с 2009 года и накопленный опыт гарантирует высокое качество работ!

Гарантия 24 месяца на откатные ворота по договору!

1. Консультация, замер, заключение договора, предоплата 40%

2. Монтаж

Укладка кирпичной опоры забора

Сооружение металлических ворот и калиток можно произвести лишь с помощью сварочного аппарата. При использовании листовой стали толщиной не больше 2,5 мм используется полуавтомат.

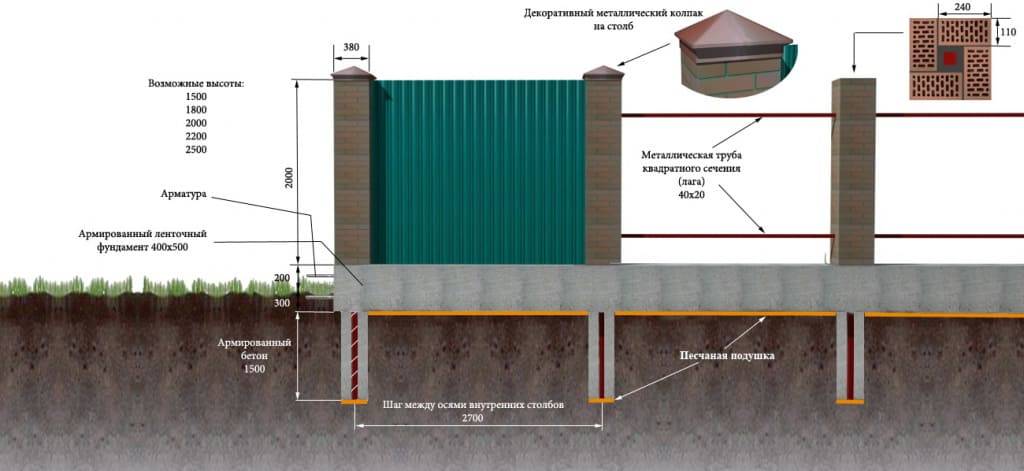

Схема с вариантами кладки столбов

В других случаях требуется профессиональное оборудование. В качестве материала для забора можно использовать оцинкованные профилированные листы. Как правило, высота ворот составляет 2,2–2,6 м, ширина одной створки – 1,9–2,3 м.

Внутренний проем калитки – не более 1,3 м. Чтобы входные конструкции были прочными и надежными, по центру каркаса устанавливают поперечные горизонтальные перекладины.

Чертеж для монтажа опоры без закладных деталей

Инструменты и материалы:

  • грунтовочный состав;
  • цементный раствор;
  • болгарка;
  • краска;
  • уровень, отвес;
  • электродрель, шуруповерт;
  • защелка, замок;
  • саморезы, болты;
  • садовый бур, штыковая лопата.

На фото ниже изображено строительство забора в деревне.

Установка столба для ворот забора

Заливка фундамента

Столбы из кирпича довольно тяжелые и нуждаются в обустройстве надежного фундамента. Работу производят в такой последовательности:

  1. Вначале нужно вырыть две ямы глубиной не меньше 1 м.
  2. После этого делают песчано-гравийную подушку. Для чего вначале засыпается песок слоем 10 см и трамбуется, сверху насыпается мелкий гравий слоем 10 см и также хорошо трамбуется.
  3. Затем из арматуры делают сеточный каркас. Для этого вертикальные прутья необходимо прикрепить проволокой с шагом приблизительно 25 см.
  4. Каркас вставляется в яму. После чего выполняется крепление металлических труб. Они служат каркасом для кирпичных опор. Их необходимо установить четко по уровню, а затем зафиксировать.
  5. Замешивается цементный состав (пропорции на 1 кг цемента: щебень – 4 кг, песок – 3 кг. Цемент не ниже М250).
  6. Раствором заливают лунки и оставляют до застывания (не менее 2 недель с учетом погодных условий).

Эскиз для установки калитки без закладных элементов своими руками

Возведение кирпичной опоры

Когда цемент полностью затвердеет, приступают к укладке кирпичной опоры для калитки или ворот. Поэтапно схема возведения выглядит так:

  1. Для начала замешивается цементный состав (цемент и песок в пропорции 1:3).
  2. В 1,5 кирпича выкладывается нижний ряд. Первые 4 ряда выкладывают из полнотелого кирпича. Далее можно использовать пустотелый кирпич.
  3. Затем, когда первый ряд будет уложен, необходимо проверить его ровность. Для укладки последующих рядов потребуются прутья из металла. Они нужны для создания одинаковых швов в каждом ряду.

Последовательность строительства заборных столбов

Далее:

  1. Прутья необходимо уложить в форме квадрата вокруг профтрубы. Затем на уровне прутьев раствор укладывается по всей поверхности опоры. После каждого уложенного ряда проверяется уровень кладки. Если уровень нарушен, то кладку выравнивают, убрав излишки цемента или добавляя его.
  2. После этого середину опоры нужно заполнить мелким гравием и залить цементом. Чтобы цементный состав проник максимально глубоко, выполняется штыкование. Повторять такую процедуру необходимо после укладки каждого ряда.
  3. Затем крепятся закладные, на них в дальнейшем будет устанавливаться крепеж для ворот и калитки. Устанавливать первую закладную нужно на уровне 30 см от земли, причем пластина должна доходить до металлического столбика и чуть выходить за край кирпичной кладки. Для чего в облицовке болгаркой выполняется пропил, а внутри опоры для усиления прочности пластину крепят к профтрубе сваркой.
  4. Для монтажа ворот необходимо 6 закладных, крепление калитки к кирпичным столбам производится с помощью 3 пластин. Затем, когда опоры будут установлены, приступают к расшивке швов.

Закладные детали

Цена на кирпичные столбы

Цена на кирпичные столбы приемлемая для многих покупателей. Она зависит от следующих факторов:

  • стоимость материала;
  • количество используемого кирпича;
  • высота столбов;
  • стоимость декорирования;
  • кирпичная кладка.

Чтобы узнать точную цену на установку под ключ в Москве и Московской области, необходимо связаться с нашим менеджером. Он проконсультирует по всем важным вопросам.

Выезд к заказчику для точного замера периметра, осмотра почвы, рельефа местности и оформления заказа бесплатно ! Телефон менеджера +7 (499) 403-36-31

Преимущества кирпичных столбов

Кирпичные столбы имеют следующие отличительные преимущества:

  • опоры способны украсить ограждение и любой проезд;
  • гармоничный контраст с отделкой дома;
  • наличие металлической трубы внутри конструкции (обеспечение максимальной устойчивости и надежности);
  • кирпич – это огнеупорный материал, который устойчив к разным механическим повреждениям.

Благодаря этому многие люди делают выбор в пользу кирпичного столба. Он прослужит своим владельцам длительное время, порадует своим привлекательным внешним видом.

Устройство ворот: подготовительный этап

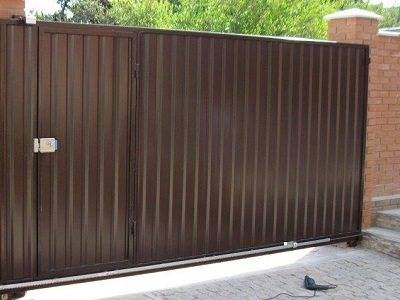

Металлические откатные ворота

В первую очередь необходимо осмотреть участок. Если пространство и рельеф позволяют установить откатную конструкцию, разрабатывается проект. Лучше всего обустройство ворот совместить со строительством забора. В этом случае характеристики столбов и их расположение будут полностью отвечать задаче.

Оптимальное расстояние между столбами ворот – 4 метра. Такая ширина проезда является стандартной в европейских странах, поэтому импортная фурнитура и комплектующие для откатных ворот изготавливаются под эти требования. Кроме того, четырехметровый проезд упрощает въезд с узкой улицы.

Столбы должны быть прочно закреплены в грунте, располагаться строго вертикально, в одной плоскости с забором.

Нагрузку от сдвижных ворот способны выдержать столбы:

  • из железобетона или кирпича, если сечение составляет не менее 200х200 мм (кирпичная кладка монтируется вокруг столба из трубы квадратного или круглого сечения)
  • из стальной профильной трубы сечением не менее 600х400 мм

Схема проема для откатных ворот

Кирпичные и железобетонные столбы должны быть снабжены стальными закладными пластинами 100х100х5 мм для крепления элементов ворот. Пластины устанавливаются заподлицо по 3 штуки на столб со стороны двора, с отступом 10 см от края проема. Нижняя пластина монтируется в 20 см над нулевой отметкой (уровнем поверхности въезда в ворота), верхняя – на 20 см ниже верхнего края столба, центральная – посередине между ними.

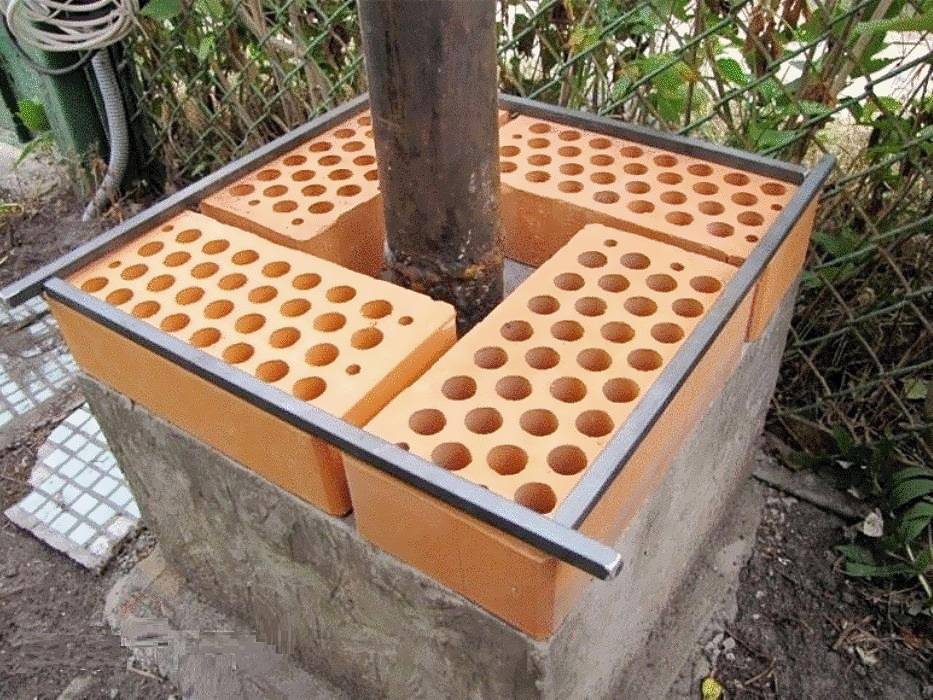

Особенности укладки кирпича

Чтоб кладка была максимально прочной, требуется выполнить ряд условий:

  • по периметру будущей кладки необходимо разложить квадратные прутки;
  • после этого внутри поверхности прутков накладывают бетон таким образом, чтобы не превысить их уровень;
  • строительным уровнем проверяется горизонтальное положение раствора;
  • устраняются любые неровности;
  • сверху кладут 4 кирпича по периметру, также учитывая перевязку швов;
  • прутки вынимают и очищают от бетона;
  • каждый шов между кирпичами заполняют раствором;
  • внутреннюю част столба засыпают галькой, а верху заливают раствор.

Необходимо следить, чтобы бетон не был слишком жидким. При помощи прута необходимо пронзить гальку, чтобы раствор проник в нее. При выполнении каждого следующего ряда череду этих процессов повторяют.

Типовая ошибка

Когда ворота крепятся к кирпичным опорам своими руками, делается одна характерная ошибка. Закладные приваривают непосредственно к металлическому столбу с целью закрепить будущие ворота. Но только два столба должны иметь закладные, на остальных они просто не нужны. Ворота не получат высокой надежности, так как их просто не удержат маленькие участки кирпича, из которых торчит металлический стержень.

Чтобы выполнить установку ворот, когда столбы сделаны кирпичными, нужно предварительно сделать раскладку, провести разметку тех столбов, которые станут основной опорой ворот. Монтирование ворот выполняется электрической сваркой, которая дешевле газовой. Она не образует наплыва металла.

https://youtube.com/watch?v=63pOSaDkBB4

Закладные для ворот в кирпичном столбе

Возведение кирпичных столбов для дальнейшего крепления ворот.

Многие в данном процессе совершают достаточно очевидные ошибки. Первая из них уже была названа, и касается она того, что в столб не вставляется стержень, а если и вставляется, то только внутри, что становится совершенно бесполезным. Для того чтобы закрепить столбы калитки хоть как-то, потребуются толстые металлические швеллеры или трубы. Для этого нужно будет использовать закладные, которые сначала вбиваются в кирпичные столбы у земли и в верхней части столба. После этого к ним приваривается сам швеллер. Если вы сомневаетесь в том, что сможете сделать работу данным способом своими руками аккуратно, то лучше сначала в швеллере проделать отверстия, в которые зайдут закладные. Он просто наденется на закладные, а позже с помощью небольшого количества сварки можно будет аккуратно закрепить их. После чего происходит затирка слишком толстых швов. Не стоит забывать при высверливании отверстий в швеллерах о том, что они должны быть врыты в землю, а не стоять на ней. Это нужно сделать для того, чтобы швеллеры не отваливались от столбов. Вкапывать их в землю тоже необходимо как можно глубже.

Если столбы очень высокие, то только вертикальных швеллеров около каждого столба калитки будет недостаточно. Их следует закрепить еще и внизу с помощью третьего швеллера, длина которого должна быть равна расстоянию между столбами калитки. Он врывается в землю, там обоими концами его приваривают к основаниям первых швеллеров, и все это еще и бетонируется. После этого можно будет засыпать вырытую траншею грунтом и оформлять проезд должным образом. В случае, когда даже такие меры не обеспечивают надежности крепления калитки, придется приварить уже четвертый швеллер (в виде перекладины) над проездом – уже к верхним концам калитки. Для того чтобы он закрепился наверху как можно надежнее, стоит сначала приварить к концам вертикально стоящих швеллеров “ушки”, в которые поместятся концы швеллера-перекладины.

Схема установки кирпичного столба.

Другой распространенной ошибкой при креплении ворот к кирпичным столбам является то, что на этапе закрепления металлического стрежня строители приваривают к нему закладные. После чего они намереваются осуществить на них монтаж калитки. Однако данные мероприятия оказываются лишь пустой тратой сил и времени. Дело в том, что ворота не смогут укрепиться на нескольких небольших участках, торчащих из кирпичной кладки. Поэтому эти закладные, повисев немного на столбе, в скором времени спиливаются с помощью болгарки и становятся причиной ржавых подтеков на белом кирпиче. Итак, для того чтобы ворота можно было повесить на кирпичный забор, необходимо заранее осуществить раскладку всех кирпичных столбов и выделить те, которые и будут служить опорой для калитки. Сам монтаж ворот осуществляется с помощью электрической или газовой сварки. Первый вариант намного предпочтительней, так как он и стоит дешевле, и монтаж осуществляется без наплыва металла на соединение.

Единственное, с чем могут возникнуть проблемы в данном случае, так это в том, что найти толкового сварщика будет достаточно сложно, а самостоятельно проводить подобные работы по привариванию ворот к кирпичным столбам без особой профессиональной подготовки не рекомендуется. В целом же большинство работ, связанных с возведением любого типа забора, вполне возможно провести самостоятельно и даже в одиночку.

На это, конечно же, потребуется много времени, но результат, скорее всего, будет намного лучше того, что получился бы при осуществлении монтажа наемными работниками. Более того, вам наверняка будет приятно рассказывать (и гостям, и детям, и, возможно, даже внукам) о том, что вы своими собственными руками провели такую объемную и сложную работу.

Выбор столбов

В процессе эксплуатации ворот столбы постоянно подвергаются интенсивным нагрузкам. Они удерживают створки во время открывания и закрывания, а также при сильных порывах ветра. Также опоры должны постоянно держать ворота в том положении, в котором они были установлены. Вес каждой створки оказывает постоянное статическое давление на столбы. По этим причинам для опор ворот и калиток любого типа требуется использовать только качественные материалы.

Чаще всего при установке ворот применяется металл, кирпич, асбестоцемент или бетон. Такие опоры достаточно прочны и надежны, они долго служат и способны противостоять воздействию окружающей среды

При использовании металлических стоек стоит обратить внимание на столбы сечением 80х60 мм. Также необходимо учесть толщину металла

Она должна быть не меньше 3 мм.

Трубы из асбестоцемента могут быть одинаковыми по всему периметру забора. Однако столбы, используемые для опоры ворот, стоит усилить арматурой, а также поместить в грунт намного ниже, чем остальные. Опоры из кирпича укрепляют при помощи арматурного каркаса. Установить столбы для забора и ворот можно достаточно быстро. Главное – заранее подготовить все инструменты и материалы.

Устройство закладных при кладке кирпичных столбов

Закладные надежно фиксируют опоры, поэтому стоит ответственно подойти к их установке. Упрощенный вариант работы выглядит следующим образом:

  • Труба, диаметр которой превышает 108 мм, бетонируется на глубину около двух метров.
  • Основания оснащаются закладными. Они должны быть такой длины, чтобы при укладке кирпич не смог их закрыть.
  • Выполняется облицовка кирпичом.

Существует еще один способ фиксации. Правильные столбы предусматривают наличие выступающих закладных, к которым будет производиться крепление створок. В случае отсутствия  закладных, необходимо выполнить их установку. Наличие армированной основы упрощает процесс, потому что швеллер приваривают непосредственно к ней. Закладная деталь может быть выполнена из уголка и куска арматуры длиной в половину ширины столба.

Как закрепить калитку к кирпичному столбу

Крепить петли калитки нужно не к закладным в опоре, а к квадратной профтрубе, которая перед этим должна фиксироваться к закладным с помощью сварки. Это равномерно распределит нагрузку от калитки и разгрузит кирпичную опору забора. Помимо этого, петли можно с легкостью установить ниже или выше.

Сварочные работы

Для калитки нужно сделать притворную планку, для чего можно выбрать профтрубу сечением 40х40х2. Эта деталь закрепляется к закладным в опоре. При этом закладные фиксируют к профильной трубе, которая находится в опоре.

Если створка калитки очень тяжелая и может согнуть опору, то, чтобы этого не допустить, низ швеллера в опоре защемляется. Под этим понятием понимают заливку швеллера цементным составом.

Однако в этом случае для более прочной фиксации швеллер приваривается к металлической ферме, которая уложена в траншее между опорами. Для создания этой фермы применяется уголок сечением 5х5 см.

Каркас калитки и распашных ворот

Монтаж калитки к кирпичным столбам требует точности предварительных подсчетов нагрузок на опоры. Необходимо произвести расчет нагрузок от калитки и выбрать необходимый размер швеллера, а также прочный кирпич.

Иначе опорный столб забора может просто не выдержать веса створки и прогнуться. Для этого чаще всего используется швеллер квадратным сечением 170 мм.

Красивое фото и удачное дизайнерское решение варианта дверцы представлено ниже.

Деревянная калитка в заборе на анкерах

Чтобы кирпичные столбы не падали

Даже если забор легкий (профлист, штакетник) и не требует заложения ленточного фундамента, под воротами и калиткой он необходим. Для этого копают траншею на глубину промерзания и делают отсыпку подушки из песчано-гравийной смеси. Затем на нее устанавливают конструкцию ворот и бетонируют не менее чем на 0,5 м. После схватывания бетона траншею заполняют своими руками песком и щебнем, тщательно уплотняя каждый слой.

Заглубленная часть конструкции ворот представляет собой обычную ферму. Все три столба соединяют трубами или профилем достаточной толщины и прочности, например, стальная труба Ø50 мм. Одна приваривается в самом низу, другая параллельно ей через 50-60 см. Для жесткости раму усиливают короткой стойкой посередине и раскосами. Углы нужно укрепить мощными косынками.

Конструкция варится своими руками или при помощи специалистов на ровной площадке, соблюдаются прямые углы и параллельность стоек. Перед опусканием в траншею верхушки труб можно временно зафиксировать, приварив профиль или уголок ко всем трем.

Основные этапы монтажных работ

Чтобы установленная калитка могла долгое время выполнять возложенную на нее функцию, необходимо соблюсти технологию устройства. Следуя ниже приведенной инструкции, можно обеспечить прочность опор и удобство эксплуатации калитки.

Установка столбов

Если для изготовления калитки используется достаточно легкий материал, например, профилированный лист или штакетник, от заливки ленточного фундамента вдоль всего ограждения можно отказаться. Однако около калитки его предусмотреть стоит обязательно.

Монтаж опор в этом случае выполняют в следующей последовательности:

  • Выкапывается траншея. Ее глубина определяется глубиной промерзания;
  • Из песчано-гравийной смеси делается отсыпка подушки;
  • Производится размещение столбов, с тщательным контролем их пространственного расположения. Обе опоры не только должны располагаться вертикально, но и должны находиться в одной плоскости с остальным ограждением;
  • В траншею заливают бетон. Высота залитого бетонного столбика должна быть минимум полметра;
  • Сверху на застывший бетонный столбик насыпают песок и щебень, которые кА можно тщательнее уплотняют.

Заглубленная часть монтируемой конструкции – обычная ферма. Оба столбы соединяются при помощи стальной трубы, диаметром 50 мм или любым профилем. Толщина привариваемого проката должна быть достаточной, чтобы обеспечить требуемый комплекс свойств у монтируемой конструкции.

Первую трубу приваривают к самому нижнему краю опор, вторую располагают чуть выше – через полметра или на чуть большем расстоянии. Чтобы увеличить жесткость опорных элементов, предусматривают короткие стойки посередине и раскосы. Углы укрепляют с помощью мощных косынок.

Опорную конструкцию можно сварить собственными руками при наличии необходимого оборудования. Делать это нужно на идеально ровной площадке, обеспечивая перпендикулярность стоек и перемычек. Сами стойки при этом должны быть параллельны. Прежде чем опустить сваренную опорную конструкцию в подготовленную траншею, можно на время зафиксировать верхушки труб с помощью приваренного профиля или уголка.

Сборка каркаса

Прежде чем разместить калитку между подготовленных опор, ее следует собрать. Для этого изготавливается каркас, от качества которого во много будет зависеть целостность и работоспособность конструкции в целом. Наличие перекоса может стать главной причиной того, что створка постоянно застревает, не проходя между опор, или с трудом открывается.

Сварку основных элементов каркаса следует выполнять на идеально ровной поверхности. Это не только облегчит выполнение монтажных работ, но и на порядок повысит их качество.

Сначала все элементы монтируемой конструкции отрезаются в размер. Все необходимые данные можно найти на чертеже, по которому изготавливается калитка. В обязательном порядке с помощью инструмента удаляются образовавшиеся на прокате заусенцы. Это позволит сформировать идеально ровный шов и значительно уменьшит риск травмирования при выполнении сварочных работ.

Разложив направляющие и поперечины на ровной поверхности, следует проконтролировать высоту, ширину изготавливаемого каркаса, а также иго диагонали. Это позволит исключить перекос калитки. Прежде чем приступить к сварке, элементы каркаса следует прижимать струбцинами и выполнить несколько прихваток. Это позволит избежать смещения элементов друг относительно друга в процессе формирования основного сварного шва.

Для придания достаточной жесткости каркасу, следует приварить распорки. Распорки должны располагаться не ближе, чем 50 см от края

При этом важно не допустить выступа распорок за стойки

Готовый каркас очищают от имеющихся загрязнений, производят обработку антикоррозионными составами и красят в нужный цвет.

Фиксация петель

Вариант приваривания петель к закладным встречается крайне редко. Их грамотное размещение встречается еще реже, а потому один элемент обязательно будет воспринимать большую нагрузку, в то время как остальные практически не будут испытывать воздействия. Избежать этого можно только путем приваривания швеллера или другого металлопроката к кронштейнам, соединенным с опорой. Петли ворот привариваются к швеллеру.

Как сделать закладные для ворот в столбе из кирпича?

Многие люди при возведении откатных ворот совершают ряд грубейших ошибок, и одна из них — это когда в столб не вставляют стержень. А если и вставляют, то только внутри, и тем самым он полностью бесполезен.

Установка закладных для ворот на столбе.

Лучше всего применять закладные, которые вбивают рядом со столбом в грунт. А потом к ним приваривают швеллер.

Если вы не уверены в своих возможностях, то тогда изначально выполните в швеллере отверстия для закладных. А после его возведения можно надеть закладные при помощи сварки и закрепить аккуратно.

Затем переходим к затиранию грубых швов. Хотелось отметить, что нельзя забывать о просверленных отверстиях в швеллерах, они должны быть вкопаны в грунт, а не стоять на нем. Это нужно для того, чтобы швеллер не отвалился от столба. Старайтесь вкапывать их в грунт поглубже.

Если столбы имеют большую высоту, то вертикальных швеллеров будет мало установить возле каждой половины ворот. Существует такое правило: для начала они крепятся внизу при помощи 3-го швеллера, длина которого в обязательном порядке равна длине между столбами и калиткой.

Швеллер устанавливают в грунт обоими концами, а потом приваривают к основанию 1-го швеллера и все хорошо бетонируют. После того как выполнили крепление, заполняют траншею грунтом и оформляют ее надлежащим образом.

Если калитка прикреплена ненадежным образом, то тогда нужно приварить 4-ый швеллер. Для этого его крепят наверху и фиксируют сваркой к краям вертикально расположенных швеллеров, к которым помещают края швеллера перекладины.

Еще есть самая популярная ошибка при монтаже ворот к столбам из кирпича: на этапе установки металлического стержня многие к нему монтируют сваркой закладные. И после такой манипуляции пытаются закрепить калитку.

Но это попросту трата времени. Ведь ворота не могут крепиться на маленьких деталях, выступающих из кирпичной кладки. Потом все спиливают болгаркой и оставляют потоки на кирпиче. Вот поэтому запомните: чтобы ворота можно было установить на забор из кирпича, нужно заранее правильно выполнить установку столбов и определить те, которые станут опорой для ворот. Монтаж выполняют при помощи электрической и газовой сварки.

https://youtube.com/watch?v=jP2EZTRofYg

У многих возникают проблемы при поиске грамотного сварщика, однако если у вас нет специальной подготовки, самостоятельно делать сварку нельзя.

Особенности технологии установки ворот

Перед началом работ требуется досконально изучить местность, произвести точные расчеты по месту установки, потому что в случае ошибки передвинуть ничего не получится. На основе полученной информации выполняется чертеж, показывающий, как располагаются требуемые для конструкции элементы и крепление ворот. Стандартная ширина проема, принятая европейскими странами, составляет 4 метра. Меньшие размеры могут привести к неудобствам во время эксплуатации.

Глубина опорных ям должна соответствовать длине опор. Еще лучше, если она будет немного больше. Ширина должна быть такой, чтобы опора свободно входила в отверстие. Только качественно забетонированные столбы смогут выдержать все нагрузки. Время застывания раствора составляет приблизительно 10 дней. По истечении этого срока можно будет приступать к выполнению дальнейших задач.

Поделитесь в социальных сетях:FacebookTwittervKontakte
Напишите комментарий
