Сколько атмосфер должно быть в системе водоснабжения в квартире

Инстанции, отвечающие за водоснабжение

Перед тем, как обращаться в какие-либо инстанции по поводу плохого напора воды, необходимо убедиться в том, что причиной этого не является засор устройства известковыми или иными отложениями, неисправность оборудования и т. д.

Если же причина не в вышеперечисленном, то при несоблюдении норм давления подаваемой в МКД воды, можно обратиться в следующие организации:

Полезная статья
В случае, если управляющая компания никак не реагирует на претензии, следует обращаться в вышестоящие контролирующие инстанции — жилищную инспекцию, Роспотребнадзор и суд. Подробнее читайте в этой статье

• в управляющую компанию (УК), на балансе которой находится данный дом. УК, по определению, является посредником между поставщиком ресурсов жизнеобеспечения МКД и гражданином, являющимся собственником или нанимателем жилья в данном доме. Необходимо предпринять следующее:
  1. написать заявление в УК с описанием проблемы, с требованиями устранить нарушение норм подачи воды и произвести перерасчет стоимости оплаченных услуг по содержанию жилья,
  2. отнести жалобу в УК в 2 экземплярах, один – оставить в компании, другой, с пометкой о принятии заявления – забрать себе,
  3. ожидать устранения проблемы, УК обязаны рассмотреть жалобу не позже 1 месяца после ее принятия.
• в управление городской администрации, если меры по поданной жалобе не были своевременно рассмотрены УК. При обращении в администрацию следует написать новое заявление и приложить к нему второй экземпляр жалобы, ранее направленной в УК.

Способы увеличения давления в системе

Проблема с водонапором, особенно в старых домах, может иметь конструктивно-технический характер, перед которым коммунальщики бессильны. Также, экономя энергоресурсы, поставщики часто отключают один или несколько общедомовых повысительных насосов. За счет дублирующих контуров водоснабжение полностью не прекращается, но напор в системе значительно снижается.

В такой ситуации возникает необходимость применения одного из двух или двух одновременно методов оснащения водопроводной сети дополнительным оборудованием для увеличения давления и напора воды.

Метод #1 — проточный насос

Насосы такого типа повышают напор воды без дополнительного её забора, и каких-либо разрешений на их установку в квартирах не требуется.

Существует несколько разновидностей данных устройств, отличающихся по таким характеристикам, как:

• тип управления (ручное, автоматическое);
• разрешённая температура воды;
• способ охлаждения.

Встроенный датчик устройства автоматически реагирует на падение давления в системе и поднимает его до оптимального значения.

Конструктивно проточный насос состоит из мокрого ротора, который находится в перекачиваемой воде. Ротор отделён от стартера тонкой гильзой из нержавеющего металла

Агрегаты данного вида относятся к поверхностным циркуляционным насосам. Они легко и быстро монтируются на существующих инженерных сетях. Как правило, дополнительных реконструкций системы для установки проточных насосов не требуется.

Давление, нагнетаемое насосом, может регулироваться как в ручном, так и в автоматическом режиме.

При подборе насоса необходимо сопоставлять его производительность с водопотреблением в квартире, чтобы при одновременном использовании нескольких бытовых приборов потребляющих воду, пропускной способности агрегата хватило для их нормальной работы.

К примеру, на три точки разбора воды будет достаточно насоса производительностью 3,5 м3 /час.

Небольшие по габаритам и весу проточные циркуляционные насосы могут устанавливаться на вводе центральной магистрали в квартиру, а также непосредственно перед потребляющим воду сантехническим бытовым устройством или газовой колонкой

Из наиболее популярных моделей агрегатов данного назначения можно выделить прибор от бельгийского производителя Grundfos UPA 15-90, имеющего большой рыночный спрос и достойное соотношение цены и качества.

Насос имеет очень хорошую характеристику по шуму – 35 дБ, что не требует дополнительной звукоизоляции в жилых помещениях. Несмотря на небольшую потребляемую мощность – 120 Вт, напор воды в системе повышается на 0,6 — 0,8 бар.

Важная спецификация агрегата — автоматическая блокировка при расходе воды менее 90 л в минуту и защита мокрого ротора (одновременное охлаждение и смазка).

Насос может устанавливаться как в вертикальном, так и в горизонтальном положении.

Метод #2 — насосная станция

При отсутствии эффекта от использования проточного насоса, более радикальной мерой будет являться установка в квартире насосной станции для повышения давления.

Часто только такая вынужденная мера может решить проблемы с напором воды у жильцов верхних этажей многоэтажек.

Конструктивно накопительная станция состоит из насоса и водяного аккумулятора – мембранного бака. Насос закачивает воду в бак и затем подаёт её к водоразборным точкам

С помощью реле давления вода поступает к потребителю с требуемым, заранее заданным, напором. При заполнении ресивера насос отключается.

Возобновляется работа станции после израсходования воды в гидроаккумуляторе.

Преимущества такого устройства:

• возможность пользования водой даже при её отсутствии в водопроводной системе;
• устойчивость к перепадам водяного давления.

Но следует учитывать, что такие агрегаты имеют относительно большие габариты и они более шумные, чем проточные насосы. Это накладывает определенные неудобства в использовании их в квартирах.

Кроме этого, мощная насосная станция может засосать воздух из квартир, расположенных на одних стояках водоснабжения, что приведёт к отключению насоса и необходимости заполнения системы водой.

Более широкое применение насосные станции находят в частных домах на автономных системах водоснабжения.

Рекомендации по выбору насосной станции для повышения давления и обзор лучшей десятки предложений мы привели в следующей статье.

Как понять, кто виноват в плохом напоре?

Возможны следующие причины недостаточного напора в водопроводной системе:

• засор внутри смесителей, а также в водных фильтрах;
• выход из строя смесителей;
• обрастание труб изнутри налетом;
• поломка фильтрующего элемента внутри газовой колонки, если она используется в квартире.

В указанных случаях за плохой напор в трубопроводе отвечает сам жилец, поскольку снижение давления было вызвано поломкой или засорением устройств, которые находятся в пределах его собственной квартиры.

Это имущество будет считаться личным. Жильцу придется самостоятельно провести чистку фильтров и смесителей или полностью заменить их.

Рекомендуется предварительно проверить в жилище все смесители с фильтрами. При необходимости можно аккуратно простучать трубы молотком, чтобы избавиться от излишков извести внутри них. Также при наличии газовой колонки рекомендуется проверить фильтрующий элемент внутри нее.

Если причиной не являются смесители с фильтрами, а также трубопровод внутри квартиры, то необходимо проверить соединение труб во всей водопроводной системе.

Рекомендуется проверить состояния стояка и всей аппаратуры, установленной в подвале дома. Для этого потребуется обратиться в УК. Также может потребоваться проверка насосной станции.

Создание и поддержание давления в автономном водопроводе

Проблема избыточного напора встречается достаточно редко, поэтому поговорим о том, как поднять давление в водопроводе до приемлемого уровня. И в частном доме, и в городской квартире можно найти возможность сделать это, если включить в систему специальное насосное оборудование (см. Насос водяной высокого давления для частного дома).

Особенности автономной подачи воды

От централизованного автономный водопровод отличается следующими особенностями:

Прежде чем подать воду в дом, её сначала нужно поднять на поверхность из скважины или колодца. На что тратится часть мощности насоса.

Схемы автономного водоснабжения с поверхностным и погружным насосом

Обеспечить нормативное давление в системе холодного водоснабжения требуется для всех точек, которые находятся на разном удалении от создающего напор агрегата и могут размещаться на разной высоте.

Схема внутренней разводки в частном доме

Источник воды может обладать слишком низким дебитом для того, чтобы поддерживать в сети нормальное давление в течение продолжительного времени. Пока вода есть, жидкость будет течь с хорошим напором, но по мере опустошения скважины он ослабеет, а затем поступление жидкости в систему прекратится вообще.

Отсутствие воды в кране чаще всего связано с низкой производительностью источника

Если воды в источнике хватает, но в нем стоит слишком мощный насос, постоянная подача под большим давлением может привести к преждевременному износу системы.

Почти все перечисленные проблемы легко решаются правильным подбором водоподъемного оборудования. Кроме той, которая связана с недостаточным напором.

Как оптимизировать давление в водопроводе

Для решения этой проблемы существует несколько проверенных способов:

Можно включить в систему повысительный насос, который будет принудительно повышать в ней напор. Это имеет смысл делать только в том случае, когда вода в источнике есть в достаточном количестве, но к удаленным или высоко расположенным точкам потребления она приходит, потеряв по пути большую часть напора. Подобные насосы могут управляться вручную или автоматически. Второй способ предпочтительнее, так как контролировать пуск и остановку насоса тогда, когда это нужно, автоматика будет сама.

Фото насоса для повышения давления

Для справки. Такие насосы можно устанавливать и в квартирах многоэтажных домов. Но в этом случае вы рискуете оставить нижних соседей совсем без воды.

При недостаточном дебите использование повысительного насоса только усугубит проблему. В этом случае, решить её поможет только насосная станция с достаточно большим резервуаром для накопления воды. Работает она по следующему принципу: пока нет водоразбора, насос закачивает воду в резервуар. Он представляет собой гидроаккумулятор (см. Гидроаккумуляторы для водоснабжения: обзор разновидностей, нюансы подбора и настройки), который за счет наличия двух полостей (водяной и воздушной) создает давление в системе холодного водоснабжения – норма при этом устанавливается самим домовладельцем. После наполнения гидроаккумулятора насос отключается, а скважина тем временем пополняется. При открытии крана, вода в систему поступает из резервуара с заданным давлением. Когда же оно падает до минимального установленного значения, насос снова включается и подкачивает воду.

Ещё один способ подразумевает использование большой накопительной емкости. Если поставить её в самой высокой точке дома (на мансарде или чердаке), она будет наполняться основным насосом, как и в предыдущем случае, а к потребителю подаваться самотеком. Но добиться приличного напора в этом случае вряд ли получится. Лучше купить дополнительный насос, который будет качать воду уже из бочки. Тогда её можно будет установить где угодно, хоть в подвале.

Монтаж водопровода с накопительной емкостью

Особенности водоснабжения многоквартирного дома

Схемы централизованного обеспечения водой в городских условиях состоят из нескольких технологических циклов:

1. Водозабор. Для питьевой воды он может быть устроен из достаточно полноводной реки или системы артезианских скважин.
2. Станция водоподготовки, где производится фильтрация и осаждение твердых фракций, а также обеззараживание воды от бактериальных составляющих и химически вредных веществ. На выходе жидкость обязательно проходит контроль качества в специальной лаборатории.
3. Подготовленная к использованию вода накапливается и сохраняется в специальных обширных резервуарах.
4. Из накопителей подготовлена вода забирается водопроводной насосной станцией и распределяется далее.
5. Водопроводная сеть подключается к домовым распределительным сетям и по стоякам подается в квартирные разводки.

Внутриквартирные водопроводные сети могут иметь различные конфигурации. Давайте рассмотрим их для четкого понимания вопроса.

Тройниковая разводка в квартире

Такой способ формирования водопровода в квартирах применяется еще и по сегодняшний день.

Он включает в себя следующие основные элементы:

1. Распределительная труба, подключаемая к стояку. При этом обязательным элементом конструкции является шаровый кран на входе.

Применение фильтра грубой очистки обязательно. Он осаждает на своей сетке загрязнения, присутствующие в воде. Без него трубы быстро засоряются, и препятствую протоку, часто становясь причиной падения давления.

1. По ходу монтажа водопровода в распределительную трубу врезаются тройники, от которых производится подключение различных сантехнических приборов и бытовой техники.

1. Для подключения ванны, душевой и других точек водоразбора применяются гибкие подводки.

1. При подключении многих видов бытовой техники производители рекомендуют устанавливать в водопровод дополнительный фильтр тонкой очистки воды.

Преимуществом такой схемы компоновки водопроводной системы является минимальная потребность в трубах и фитингах.

Но и недостатки весьма значительны:

• при ремонте и обслуживании разводки приходится отключать воду центральным краном, вследствие чего пользование остальными точками водозабора невозможно;
• при открытии нескольких кранов одновременно резко падает давление в водопроводной сети, что затрудняет пользование водой.

Коллекторная разводка в квартире

Несколько иначе выглядит схема разводки с использованием коллектора. При этом к стояку подключается такая же питающая труба, но она не участвует в распределении потоков воды, а заканчивается коллектором.

Он представляет собой корпус, от которого устанавливаются краны ответвлений к различным точкам потребления, включая сантехническое оборудование и бытовую технику.

При таком построении разводки водоснабжения напор в различных ветвях сети будет одинаковым.

Кроме того, на гребенке имеется возможность перекрыть отдельные ответвления для ремонта или обслуживания. При этом остальные работают в штатном режиме.

Разводка труб по коллекторной схеме позволяет отрегулировать режим подачи воды индивидуально для каждой точки потребления в зависимости от ее характеристик. При этом целесообразно использовать реле давления. При повышенных требованиях того или иного прибора к качеству воды можно установить дополнительные фильтры перед нужным устройством.

К недостаткам коллекторной схемы можно отнести потребность в относительно большем количестве труб. Но это компенсируется надежностью и удобством применение трубопровода.

Смешанные схемы

Их применяют при необходимости устройства сложно разветвленного трубопровода большой протяженности. Чтобы не тянуть трубы на значительное расстояние.

Для этого устанавливается вторая питающая труба через тройник на входе и к ней подключается еще одна гребенка для организации разводки.

Такие сложные системы могут применяться в больших загородных домах и коттеджах.

Как увеличить давление воды в водопроводе

Есть несколько способов решения такой проблемы. Самый простой – это чистка труб. Или замена их, если чистка не возможна или уже не поможет. Если у вас в доме или квартире стальные старые трубы, то можете даже не пробовать их прочищать. Скорее всего, когда вы их демонтируете, то диаметр канала для воды в них едва ли превысит сантиметр, или будет даже многократно меньше этого показателя, все остальное пространство займет налет, ржавчина и прочее. В этом случае проще заменить водопроводные трубы, чем пытаться поднять в них давление воды. Менять трубы лучше на аналог из металлопластика или полипропилена.

Если у вас уже менянные трубы, то их следует прочистить, можно делать это специальными химическими средствами, которые можно приобрести в магазине, а если это не поможет, то механическими средствами (ершик и прочее). Стоит отметить, что если очистка пройдет успешно, то давление воды вырастет заметно, результат превзойдет ваши ожидания. Почему-то традиционно в прочистку водопроводных труб в квартире или доме люди верят слабо. Но только до того момента, пока не попробуют данный метод.

Другим способом для получения хорошего напора воды у себя дома или в квартире является использование специальных циркулярных насосов. Насосы повышения давления часто применяют в многоквартирных домах. Но это, конечно же, немного нечестно по отношению к вашим соседям. Повышение низкого давления воды в вашей квартире приведет к понижению давления в их водопроводных трубах. Но в вопросах личного комфорта нет ни друзей, ни соседей.

Самое главное в этом деле – это не распространяться о данном деянии вашим соседям, иначе они поступят таким же образом, обидевшись на вас. И все выльется в «гонку вооружений» насосов, победителем будет тот, у кого окажется устройство мощнее. Какое давление воды в водопроводе можно получить с помощью такого насоса? Повысить до нормы, установленной стандартами, у вас точно получится. Главное, выбирайте модель насоса не самую дешевую из представленных в ассортименте магазина.

Бывают случаи, когда напор воды вас вполне устраивает, но какой-то один прибор (к примеру, стиральная машина или посудомоечная машина) отказываются работать. Тогда центробежный насос можно установить непосредственно перед прибором. Это не создаст проблем вашим соседям. Также в этом случае можно использовать дешевый насос, потому как нагрузки на него будут минимальны.

Единицы измерения давления: таблица перехода физических величин

Существуют такие физические величины, прямо или косвенно связанные с давлением жидкости:

• Величина водяного столба. Внесистемная единица измерения давления. Равна гидростатическому давлению столба воды высотой 1 мм, оказываемому на плоское основание при температуре воды 4 °С при нормальных показателях плотности. Используется для гидравлических расчетов.
• Бар. Примерно равен 1-й атмосфере или 10 метрам водяного столба. Например, для бесперебойной работы посудомоечной и стиральной машин необходимо, чтобы давление воды составляло 2 бара, а для функционирования джакузи — уже 4 бара.
• Техническая атмосфера. За нулевую точку берется значение атмосферного давления на уровне Мирового океана. Одна атмосфера равна давлению, которое возникает при приложении силы в 1 кг на площадь 1 см².

Но есть и другие единицы:

• Паскаль. Единица измерения из международной системы единиц физических величин (СИ) давления, знакомая многим из школьного курса физики. 1 Паскаль это сила в 1 ньютон на площади в 1 м².
• PSI. Фунт на квадратный дюйм. Активно применяется за океаном, но в последние годы входит в обиход и в нашей стране. 1 PSI = 6894,75729 Па (смотрите таблицу ниже). На автомобильных манометрах часто шкала деления размечена в PSI.

Таблица перехода единиц измерения выглядит так:

Паскаль (Pa, Па)	Бар (bar, бар)	Техническая атмосфера (at, ат)	Миллиметр ртутного столба (мм рт. ст., mm Hg, Torr, торр)	Метр водяного столба (м вод. ст., m H2O)	Фунт-сила на кв. дюйм (psi)
1 Па	1 Н/м2	10−5	10,197×10−6	7,5006×10−3	1,0197×10−4	145,04×10−6
1 бар	105	1×106 дин/см2	1,0197	750,06	10,197	14,504
1 атм	98066,5	0,980665	1 кгс/см2	735,56	10	14,223
1 атм	101325	1,01325	1,033	760	10,33	14,696
1 мм рт. ст.	133,322	1,3332×10−3	1,3595×10−3	1 мм рт. ст.	13,595×10−3	19,337×10−3
1 м вод. ст.	9806,65	9,80665×10−2	0,1	73,556	1 м вод. ст.	1,4223
1 psi	6894,76	68,948×10−3	70,307×10−3	51,715	0,70307	1 lbf/in2

Оптимальное давление воды в водопроводе должно быть таким, чтобы обеспечивать каждую квартиру независимо от этажности. Приемлемые условия, это когда можно одновременно пользоваться несколькими точками водозабора. Например, принимать душ и мыть овощи на кухне.

Как узнать давление воды в квартире?

Для замера давления в системе водоснабжения используется бытовой манометр, который подключается к квартирному источнику воды.

Например, подключив манометр с помощью переходника к лейке душа и измерив давление, можно сравнить полученные результаты с нормами, прописанными в СНиПе.

Полученные данные могут свидетельствовать не только об уровне подачи воды из системы центрального водоснабжения, но и о неисправности санитарного оборудования, например, засорении смесителя.

При отсутствии манометра давление рассчитывается экспериментальным путем с помощью прозрачного шланга, либо путем расчета расхода воды в секунду.

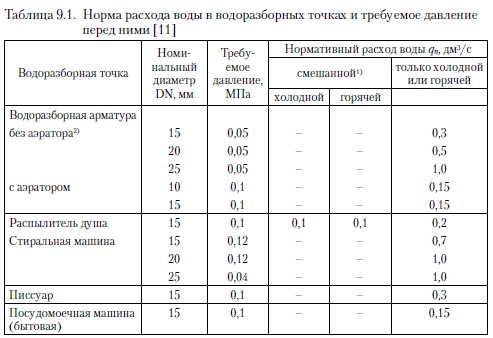

Для нормального функционирования бытовых и сантехнических приборов достаточно давления, которое позволяет наполнить 3-литровую емкость в течение 7 секунд или менее.

Как определить, кто виноват в слабой подаче?

При слабом напоре воды нужно определить причины этого явления:

1. Следует проверить смесители и фильтры для воды, засор или неисправность этих приборов могут приводить к значительному снижению напора воды в кранах. В таком случае необходимо заменить или отремонтировать данные устройства.
2. Возможно засорились или «заросли» известковым налетом водопроводные трубы в квартире. В таком случае используется примитивный, но зачастую действенный метод в виде простукивания труб молотком либо чистка специальным тросом. При необходимости следует заменить трубы в квартире на пластиковые.
3. При использовании нагревающей газовой колонки и плохом напоре только горячей воды виноват, вероятно, фильтр устройства, который следует заменить.

Если вышеназванные пункты не являются источником слабого напора воды, то причиной недостаточного давления в водопроводе являются:

• неправильное соединение труб водопровода;
• ограничения или неисправность в стояках или водозаборной и регулирующей аппаратуры в подвале дома на вводе с магистрального водопровода;
• низкое давление воды на насосной станции.

В таком случае собственник не может решить данную проблему и должен обратиться в соответствующие инстанции.

Для уточнения «диагноза» можно пообщаться с соседями и узнать уровень давления в их трубах.

Как проверить с помощью метода расхода?

Производить расчёт можно и с помощью таблиц значений, но результат не будет радовать точностью.

Поэтому лучшим вариантом будет проведение расчётов на месте, учитывая при этом и скорость потоков воды, и материал трубопровода системы, и иные свойства трубопровода.

Самой простой формулой для расчёта расходуемой жидкости будет являться:

Q=П*d^2/4*v, где:

• Q — интересующий нас расход воды (литр в секунду).
• v — скорость потока (m/c).
• d – диаметр трубы (в см).
• П – «число Pi» — константа из математики, приблизительно 3,14.

К примеру, есть: d=4, v=2. В таком случае: Q=3,14*4^2/4*2=3,14*8=25 литров в секунду.

Применять эту формулу можно при поиске иных неизвестных. В случае, когда известен диаметр вместе с расходом воды, можно определять её скорость. Либо, если известна скорость и известен расход, можно высчитать диаметр.

Норма

Вначале давайте разберемся с тем, что считать нормой для интересующего нас параметра.

Централизованное водоснабжение

1. Какое должно быть давление воды в системе водоснабжения с питьевой холодной водой (ХВС)?

Типичной нормой считаются 2,5-5 кгс/см2 в зависимости от этажности застройки района города и от рельефа местности. Каждая атмосфера (или 1 кгс/см2) избыточного давления соответствует водяному столбу в 10 метров. Более точные значения приводит СНиП 2.04.02-84:

Документ, регламентирующий параметры водоснабжения

• Минимальное значение на вводе в дом при высоте застройки в 1 этаж равно 1 атмосфере (или напору в 10 метров);
• При большем количестве этажей на каждый из них добавляется 0,4 атмосферы, или 4 метра напора;
• При этом максимальный напор у потребителя (то есть перед сантехприборами, на вводе в квартиру) не может быть выше 60 метров.

1. Как компенсируется значительная высота жилых домов или неровный рельеф?

Насосы для повышения давления в системе водоснабжения устанавливаются централизованно, в здании отдельной насосной станции, снабжая группу домов, или в подвале отдельного дома.

Подкачка в техническом подвале

1. Как устраняются значительные перепады давления в системе водоснабжения между крайними этажами в зданиях в 25 и выше этажей?

Очень просто: насос для повышения давления в системе водоснабжения ставится не в подвале, а на одном из средних этажей.

Насосная станция в помещении техэтажа высотного здания

1. Какое давление нормально для централизованного горячего водоснабжения (ГВС)?

На розливе ГВС — от 2,5 до 6 атмосфер.

Столь значительная разница давления в системе водоснабжения объясняется двумя факторами:

• Если закрытая схема теплоснабжения подразумевает нагрев воды из системы ХВС с использованием энергии теплоносителя, то в открытой схеме в краны подается сам теплоноситель — техническая вода из теплотрассы. В первом случае количество атмосфер в розливе соответствует параметрам ХВС, во втором — параметрам теплотрассы;
• В открытой схеме теплоснабжения горячее водоснабжение может включаться с подающего или с обратного трубопровода.

Элеваторный узел с врезками ГВС

ГВС запитано с подачи летом и в межсезонье, зимой же температура подающей нитки трассы поднимается до 110-150 градусов, поэтому с наступлением холодов водоснабжение переключается на обратку (см. Оборотное водоснабжение – это экономия природных ресурсов и ваших денег).

График температур ниток теплотрассы

Давление на подаче элеваторного узла — 5,5 атмосфер

1. Какое минимальное давление допустимо на горячей воде?

Согласно Постановлению Правительства №307 о порядке предоставления коммунальных услуг, оно равно 0,3 атмосферы.

Автономное водоснабжение

1. Каким должно быть давление в автономной системе водоснабжения?

Нормой считается диапазон от 1,5 до 4,5 атмосфер. Минимумом (для самотечного водопровода с подачей воды из установленной на чердаке или другом возвышении накопительной емкости) — 0,3 кгс/см2: при дальнейшем снижении напора невозможна нормальная работа заливных клапанов некоторых сливных бачков и части использующей воду бытовой техники (стиральных и посудомоечных  машин, проточных водонагревателей и т.д.).

При напоре меньше 3 метров этот прибор не включится

1. Как отрегулировать этот параметр?

За поддержание давления в системе водоснабжения от автономного источника отвечают автоматика управления насосом (для нее задаются границы включения и выключения подкачки воды) и давление накачки гидроаккумулятора (оно должно быть примерно на 0,2 кгс/см2 ниже значения, при котором включается насос).

Управляющее работой насоса реле давления в системе водоснабжения от скважины
