Материалы, используемые для изготовления канализационных муфт

Материалы изготовления

Фасонные элементы создают из пластика и металла: чугуна, стали, латуни, меди. Стальные изделия и модели, которые выполняются из цветных металлов, применяются в домашних условиях редко по причине их высокой стоимости.

Чугунный элемент – это широкий разъемный хомут с прокладкой из резины. Для монтажа его разъединяют, надевают на поврежденный участок и стягивают болтами.

Модели из пластика подбираются в зависимости от материала основных труб. Они могут быть поливинилхлоридными, полипропиленовыми либо изготавливаться из полиэтилена низкого давления (ПНД). Чаще всего для монтажа домашних сетей используют ПВХ-трубы и соответствующие фасонные элементы. Они обладают многими достоинствами:

  • Устойчивость к агрессивному влиянию окружающей среды, ржавчине и температурным перепадам.
  • Безопасность для человека и окружающей среды.
  • Долговечность. При следовании условиям эксплуатации трубы могут прослужить более полувека.
  • Значительная пропускная способность. Гладкие внутренние стенки уменьшают возможность появления заторов.

Небольшая масса облегчает перевозку и установку: не требуется использование большегрузного автотранспорта и специальной техники, что значительно уменьшает затраты. Сами элементы стоят дешевле любых других аналогов.

Что это такое

Компенсаторы для канализационных труб — это фитинги, предназначенные для изменения в небольших пределах длины участка сети. Чаще всего они используются на линиях, собранных из ПВХ. Этот материал показывает самый большой коэффициент температурного расширения. При сливе горячей воды, длина труб увеличивается, а при охлаждении — уменьшается. Компенсатор принимает на себя эти изменения, сохраняя в целости соединения и элементы стояка. Это основная, но не единственная задача, которую решает муфта. Есть у нее и другие полезные возможности:

  • она позволяет изменить положение тройника относительно вертикальных и горизонтальных частей системы. Во время ремонта уровень пола часто меняется (укладка плитки, заливка выравнивающей стяжки и т.д.), из-за чего высота унитаза, ванны, душевой кабины и других видов сантехники меняется. Для подключения к системе приходится менять высоту установки тройника, что легко сделать, если есть компенсатор;
  • замена частей стояка представляет собой сложную задачу, особенно в многоквартирных домах. С муфтой процедура сокращается до нескольких минут;
  • упрощается переход с одного диаметра трубопровода на другой.

Как правило, на вертикальной части квартирной части системы устанавливают компенсатор для канализации ПВХ D 110, для чего нужен стояк такого же диаметра. Муфта представляет собой прямой отрезок трубы, одна часть которого является раструбом с резиновым уплотнителем, а другая — соединительный элемент для установки внутрь раструба. По сути, это укороченный отрезок прямой трубы, но его соединительный элемент имеет большую глубину, продолжаясь до самого начала узкой (внутренней) части.  Это позволяет поглощать излишки длины при нагреве, или отдавать некоторую часть при сильном охлаждении.

Иногда компенсатор канализации путают с проходной, или ремонтной муфтой. Отличие этого фитинга от компенсатора в устройстве соединительного элемента — первый имеет два раструба с обеих сторон, второй оснащен только одним расширением. Это принципиальный момент, поскольку ремонтная муфта может скользить по стояку, смещаясь на любое расстояние (пока не упрется в раструб или тройник). Компенсатор имеет стационарную позицию, устанавливается раструбом вверх. Он способен смещаться вверх лишь на глубину раструба.

Классификация устройств

Современные компенсаторы для канализации классифицируются по материалу изготовления, конструкции, назначению, месту и способу установки, сечению. Так, наиболее популярными считаются полипропиленовые и поливинилхлоридные компенсаторы. Они идеально подходят для ремонта ПВХ трубопровода.

Также редукция применяется для соединения труб с различным сечением. Для соединения отрезков трубопровода на ровном участке используется канализационная муфта. При ремонте трубопровода используется полнопроходная муфта.

По назначению и месту установки компенсаторы делятся на несколько видов:

  • Универсальные;
  • Петлевые;
  • Змеевики;
  • Сильфонные осевые;
  • Фланцевые;
  • Сдвиговые;
  • Поворотные.

Компенсационный патрубок может отличаться по диаметру

Такие компенсаторы особенно удобно использовать при монтаже поворотных участков и компенсации строительных допусков. Благодаря таким деталям можно легко стабилизировать давление в трубопроводе, погасив завихрения жидкостей. Главная особенность этих компенсаторов заключается в том, что они могут устанавливаться на гибких участках трубопровода. При этом детали могут монтироваться с помощью сварки, фланцев, соединительной муфты. Выбор соединения подбирается в зависимости от типа трубопровода.

Разновидности канализационных фитингов

                Существует несколько разновидностей канализационных линий:

  • пластиковые;
  • чугунные;
  • керамические;
  • асбоцементные.

Все эти разновидности имеют собственные характеристики, плюсы и минусы. Под каждый тип выпускаются свои фитинги для труб канализации. Преобладающим вариантом является пластиковая система, которая быстро монтируется, имеет малый вес и низкую стоимость. Основным достоинством этих каналов считается высокая скорость сборки. Канализационные трубы и фитинги ПВХ (или полипропиленовые) имеют два варианта соединения:

  • под резиновое кольцо;
  • под клей.

Чаще всего применяют изделия из ПВХ с присоединительным элементом в виде резинового кольца, поскольку сборка таких линий не составляет труда даже абсолютно неподготовленному человеку.

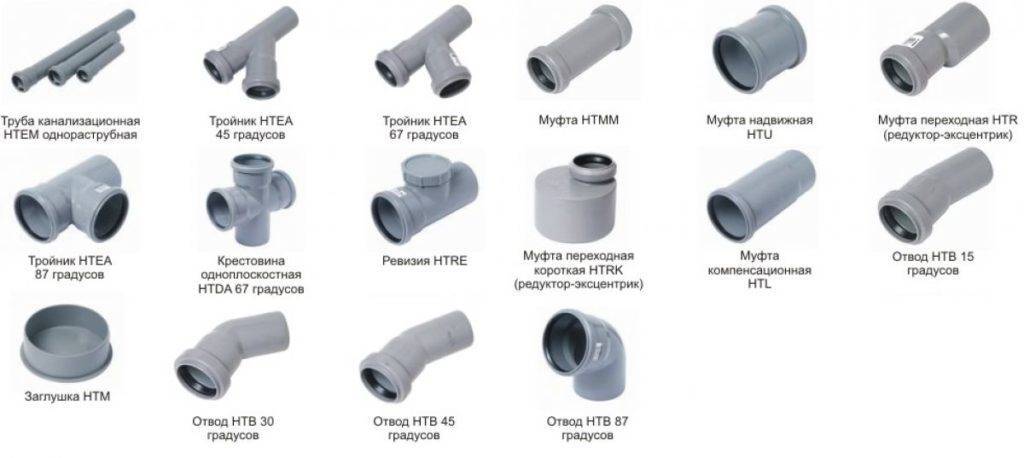

Фитинги для канализационных труб ПВХ выпускаются в соответствии с действующими размерами труб. Их конструкция позволяет изменить направление, соединить линии встык или сделать ответвление канала. В продаже имеются:

  • муфта. Используется для прямого соединения двух одинаковых каналов;
  • редукция. Элемент, Действующий по принципу муфты, но предназначенный для стыковки труб разного диаметра;
  • ревизия. Это род муфты с отверстием в центральной части. Оно плотно закрыто резьбовой крышкой и применяется для проведения прочистки или иных работ;
  • тройник. Обеспечивает прямой проход и отвод под углом 45° или 90°;
  • крестовина (иное название — четверник канализационный). Это большая группа фитингов, способных соединять линии в одной плоскости или с пересечением, предназначенная для присоединения каналов одинакового или разного диаметра;
  • отвод. Фитинг, обеспечивающий изгиб линии на 30°, 45° или 90°;
  • компенсационный патрубок. Нужен для замены вырезанного дефектного участка, способен компенсировать тепловое расширение линии;
  • заглушка. Устанавливается на свободном торце трубы и обеспечивает герметичность внутренней полости канала;
  • обратный клапан. Препятствует перемещению стоков в обратном направлении;
  • вентиляционный клапан. Предназначен для нормализации давления воздуха внутри системы, предохраняет гидрозатворы сантехники от срыва.

Существуют также гибкие соединения, состоящие из эластичного гофрированного участка трубы. Они используются в случаях, когда угол стыка линий нестандартный и требует подгонки по месту.

Фитинги для внутренней части системы

                Фитинги для канализации, размещенной внутри здания, имеют серый цвет. Это позволяет легко отличить их от других элементов и не допустить путаницы. Материал труб и фитингов для внутренних канализационных линий должен совпадать, поскольку здесь постоянно производится сброс горячей воды.

Размеры присоединительных патрубков в точности совпадают с параметрами труб, что облегчает сборку и исключает ошибки при покупке фурнитуры. Для монтажа продаются специальные хомуты из металла или пластика, позволяющие фиксировать каналы на стене или на полу.

Если используются клеевые соединения, необходимо давать некоторое время для застывания состава. Соединения под резиновое кольцо можно эксплуатировать тотчас после установки. Некоторые источники рекомендуют усиливать стыки герметиком или обматывать их снаружи специальной лентой. Однако, подобные фитинги вполне могут работать без дополнительных мер.

Наружные фитинги

                Для сборки наружных частей системы используются оранжевые канализационные трубы и фитинги, размеры которых соответствуют принятым стандартам. Наиболее распространенная разновидность — образцы диаметром 110 мм. Наружные части системы располагаются под землей и выдерживают немалые механические нагрузки. Горячей воды в них практически не бывает, поэтому основной упор делается на кольцевую прочность и морозоустойчивость. Монтаж таких труб может производиться в зимнее время, поэтому пользователи предпочитают фитинги под резиновое кольцо. Элементы под клеевое соединение тоже используются, но не пользуются высоким спросом из-за сложности сборки.

                Состав элементов наружной канализации мало отличается от номенклатуры внутренних линий. Он дополнен двухколенным сифоном, образующим гидрозатвор и не пропускающим канализационные газы. Установка такого устройства допускается только при погружении системы ниже глубины промерзания, иначе жидкость превратится в пробку из льда.

Общие сведения

Строительство частных домов переживает настоящий подъём. По этой причине будущие владельцы таких строений нуждаются в обустройстве удобной канализационной системы, смонтировать которую будет под силу даже не специалисту в этой сфере. При этом стоки должны быть наделены хорошей производительностью, потому что многие собственники значительно увеличили число подключаемых сантехнических приборов. В первую очередь, это связано с появлением в свободном доступе разнообразных современных стиральных и посудомоечных машин, набирающих популярность душевых кабин и джакузи. Указанные приборы увеличивают привычный объём водопотребления на двести литров в течение суток.

Рост количества устанавливаемой сантехники становится причиной для усложнения всей системы водоотведения. К счастью, для обустройства хорошей системы можно воспользоваться ПВХ трубами, имеющими в комплекте дополнительные фасонные части, позволяющими провести сборку инженерной конструкции за несколько дней. Кроме того, пластиковые детали продаются вместе с уплотнительными кольцами, без проблем меняющимися при появлении механического дефекта или иного повреждения.

В сборе внутренняя сточная система представляет собой большое количество труб из пластика. А также фасонных элементов, предназначающихся для соединения основных труб. Вся инженерная система предназначается для отведения стоков от сантехники, установленной в доме или квартире. Стоит помнить, что монтаж канализационных труб с нарушением установленных правил монтажа приводит к нарушению исправной работы и другим неприятным последствиям.

Обзор противопожарных муфт

Противопожарные муфты

К водопроводным и канализационным трубам, как и к прочим элементам зданий и сооружений предъявляются требования, призванные обеспечить пожарную безопасность. Противопожарные муфты на водопровод СНиП 2.04.03-85 требует устанавливать все трубы из полимерных материалов и пластика. Они придают стыкам и соединениям герметичность, обеспечивая пассивную защиту от пожара.

Как действуют противопожарные муфты


Принцип действия муфт заключается в следующем. При нагревании пластиковая труба очень быстро теряет форму и не препятствует распространению огня по всему зданию. Особенно опасным является возгорание трубы, проходящей сквозь стены и потолочные перекрытия. В случае возгорания пламя может легко перекинуться в смежные помещения. Для того, чтобы предотвратить такую ситуацию, на трубы в местах стыков и перекрытий должны быть установлены муфты. Корпус муфты выполнен из нержавеющей стали, а с внутренней стороны находится вкладыш из термостойкого материала. Под воздействием огня он не горит, а расширяется, заполняя собой пространство в перекрытии. Таким образом, при помощи противопожарных муфт можно без участия людей локализовать возгорание, и предотвратить распространение огня по зданию.

Внутренний материал муфты препятствует доступу кислорода к огню, поскольку расширяется не только в наружную сторону, но и внутрь трубы. В обычном состоянии муфта позволяет обеспечить герметичность и прочность соединений, придавая водопроводной системе дополнительную надежность.

Обзор противопожарных муфт

Основной характеристикой этого изделия является диаметр. Большое разнообразие размеров выпускаемых муфт позволяет устанавливать их на любые виды труб – от водопроводных, как муфта для труб водоотведения ПМ-50 до канализационных, например муфта канализационная ПМ-110 для самого распространенного диаметра труб. Каждая муфта состоит из следующих элементов:


1) Корпус, который выполняется из нержавеющей стали или алюминиевого сплава. Для защиты от коррозии материал корпуса дополнительно покрывается специальным составом.

2) Замок-защелка, позволяющий надежно фиксировать муфту на трубе.

3) Внутренний слой из материала, имеющего свойство расширяться под воздействием огня.

4) На корпусе муфты имеются крепления, при помощи которых устройство фиксируется на стене или перекрытии.

На торцах корпуса расположены зубцы, которые надежно удерживают терморасширяющийся материал внутри муфты. Защелка обычно изготавливается из высокопрочной легированной стали, поскольку именно на нее приходится основная нагрузка во время эксплуатации. Муфта противопожарная самосрабатывающая не требует обслуживания и ухода. Изделие устойчиво к воздействию влаги и позволяет надолго обеспечить противопожарную безопасность. Срок службы муфт может составлять до 50 лет.

Где необходимы муфты

В связи с тем, что в настоящее время все чаще на смену металлическим и оцинкованным водопроводным трубам приходят изделия из ПВХ и пластика, противопожарные муфты должны быть в обязательном порядке установлены в офисных и производственных помещениях, в общественных зданиях и других местах массового скопления людей. Не стоит пренебрегать установкой муфт и при постройке собственного дома. Небольшие затраты позволят избежать серьезных разрушений в случае возникновения пожара.

Установка муфт

Перед продажей противопожарные муфты на канализацию проходят испытания и сертификацию. Монтаж муфт не требует специальных навыков и инструментов, поэтому установку муфт можно проводить самостоятельно.

Федеральный закон № 123 обязывает проводить установку в наиболее опасных и уязвимых местах, поэтому каждое многоэтажное здание должно быть оборудовано муфтами. После проведения работ оформляется акт установки противопожарных муфт. Эти простые и надежные устройства позволяют выполнить требования закона и обеспечить в случае возгорания сохранность здания, материальных ценностей и жизней людей.

Специальные муфты

Противопожарная

Еще один элемент, без которого не должна эксплуатироваться канализация – противопожарные муфты, предотвращающие распространение открытого пламени через трубопроводы.

Это устройство представляет собой металлический цилиндр со специальным вкладышем. Последний состоит из специального негорючего материала, вспучивающегося под воздействием повышенной температуры окружающего воздуха.

Сработавшая противопожарная муфта для канализации герметизирует трубопровод, предотвращая дальнейшее распространение огня.

Эта деталь должна обязательно устанавливаться на каждую пластиковую трубу в здании и закрепляться на капитальном стеновом или потолочном перекрытии. Монтаж их не вызывает сложностей и может быть произведен на любом этапе строительных работ.

Фото противопожарной муфты

Покупая изделие для защиты от пожара, следует убедиться, что изделие соответствует принятым стандартам и имеет соответствующий сертификат, выданный контролирующими органами. Иначе ее эффективность будет равняться нулю.

Муфта для ремонта

К специальным элементам, используемым в процессе монтажа канализаций, относится и ремонтная муфта. Она несколько длиннее, чем стандартные соединительные детали и используется для замены поврежденных участков трубопровода, а также врезки дополнительных фасонных деталей.

Муфта с удлиненным раструбом

Порядок работы с использованием специальной фурнитуры состоит в следующем:

  • труба разрезается в нужном месте (или вырезается поврежденный участок);
  • на нижний конец надевается специальный ремонтный элемент (его внешний срез нужно надвинуть до тех пор, пока он не сравняется с торцом трубы);
  • на верхний торец таким же образом надевается муфта с удлиненным раструбом;
  • вставляется необходимая фасонная деталь (или неповрежденный отрезок трубопровода);
  • затем муфта с удлиненным раструбом сдвигается вниз, а ремонтная – вверх, в результате чего все детали соединяются вместе.

Ремонтная надвижная муфта

Вставляемый отрезок трубы (при ремонте) следует соответствующим образом обработать. Для этого с торцов снимается фаска, после чего они обрабатываются технической смазкой. Этим гарантируется полное отсутствие протечек после ремонта.

В особо сложных случаях достичь максимальной эффективности можно путем закачки в торцы муфт силиконового герметика. После его затвердевания ни о какой протечке не может быть и речи.

Канализационные трубы виды и области применения

Канализация – это часть инженерных сетей, без которой не обходится ни одно строение. Чтобы добиться отсутствия неприятных запахов, эксплуатационной долговечности, а также исключить аварийные протечки, необходимо грамотно выбрать трубы для канализации. Кроме того, если тщательно проанализировать виды канализационных труб и подобрать наиболее подходящие, то их не придётся ремонтировать вскоре после монтажа. Также следует обязательно учитывать, какие требования предъявляются к канализационным системам.

Какие канализационные трубы выбрать? Выбор канализационной системы зависит от многочисленных факторов, и одним из главнейших является сфера применения канализационной сети – это может быть канализация для частного коттеджа, промышленного объекта или больницы, малоэтажный городской дом или высотка. Также канализационные системы подразделяются на внутренние, внешние и ливневые. В зависимости от того, где именно будет эксплуатироваться канализация, могут значительно меняться требования, предъявляемые к трубопроводному оборудованию. Исходя из этих требований, следует подбирать виды канализационных труб и соединений.

Преимущества и недостатки

Использование зажимных муфт имеет множество достоинств по сравнению с использованием других видов соединения трубопроводов (сварных, на резьбах, фланцевых):

  • быстрый и простой монтаж без использования каких-либо специальных инструментов (два гаечных ключа найдутся у любого домашнего мастера) – монтаж легко выполним своими руками;
  • надежность – узел не нуждается в постоянном контроле;
  • долговечность – срок службы таких соединений превышает 20 лет;
  • герметичность;
  • коррозионную стойкость;
  • гигиеничность – не содержат в своем составе вредных компонентов – можно использовать для систем подачи питьевой воды;
  • возможность сборки-разборки соединений – для пластиковых фитингов не менее 10 раз; для стальных – гораздо больше. Правда, уплотнение при сборке-разборке стоит заменить;
  • универсальность – имеется огромное количество типоразмеров и конструктивных разновидностей, дающих возможность подобрать фитинг любой конфигурации и назначения – для любого соединения, поворота или перехода в сети.

Недостатки:

  • такой вид фитинга рассчитан на давление до 1,6 Мпа, т.е. удовлетворяет требования к бытовым сетям водоснабжения и отопления; в промышленных сетях нередко применяются более высокие давления и компрессионные фитинги не применяются;
  • максимальный диаметр обжимных фитингов – 110 мм;
  • особенностью полиэтиленовых и ПНД труб является низкая стойкость к ультрафиолетовому излучению, их нельзя применять на открытом воздухе, в теплицах и в помещениях, куда попадает прямой солнечный свет (далеко не всё излучение поглощается оконными стеклами); возможно использовать и на свету – если вы планируете пользоваться водопроводом только 2-3 года;
  • невысокая теплостойкость пластиковых изделий.

Типы фасонных частей водопровода

Типологию фасонных частей начнём с материала, используемого для их изготовления. Материал фасонных изделий не обязательно должен совпадать с материалом труб водопровода. Например, для разветвления труб из сшитого полиэтилена, применяют тройники из пластика.

По материалу фасонные изделия могут быть:

  • Стальные;
  • Чугунные;
  • Пластиковые (пластмассовые);
  • Бронзовые (сплавы бронзы);
  • Латунные (сплавы латуни);
  • Комбинированные.

По типу крепление фасонные части могут быть:

  • Сварными: прикрепляются к водопроводным трубам горячей или холодной сваркой;
  • Резьбовыми: прикрепляются к водопроводным трубам на резьбе;
  • Фланцевыми: монтаж водопровода из труб средних и больших диаметров на ботах с гайками.

Выбор подходящего крепежа для осуществления надежной фиксации канализационных труб

Для выполнения фиксации инженерных труб к стене или потолку зачастую применяются специальные хомуты, отличающиеся по диаметру. Для гарантии жесткого крепления специально подбирается хомут исключительно под диаметр трубы. А на участках, предполагающих только лишь гарантию сохранения осевого направления системы, применимы хомуты большего диаметра, при необходимости компенсирующие термическую растяжку всей системы, состоящей их пластиковых канализационных труб.

Расстояние между точками крепления канализационных труб устанавливается исключительно исходя из технических характеристик (берутся во внимание диаметр, объем потока и некоторые другие параметры), в строгом соответствии с действующими нормативно-правовыми документами — СНиП стандартами. Например, чугунные трубы фиксируются посредством хомутов: на каждые 3 м трубы одевается 2 хомута, фиксирующихся с помощью шпилек М8/М10

Например, чугунные трубы фиксируются посредством хомутов: на каждые 3 м трубы одевается 2 хомута, фиксирующихся с помощью шпилек М8/М10.

Пластиковые трубы фиксируются хомутами или скобами, монтируемыми на горизонтальных поверхностях ровно через каждый 1 м при условии, что диаметр трубы составляет менее 63 мм, 1,5 м — если значение диаметра трубы находится в диапазоне от 63 до 160 мм и 2 м — если данное значение превышает 160 мм.

При этом, при вертикальном креплении скобы или хомуты устанавливаются ровно через каждые 1,5 м (в том случае, если диаметр трубопровода составляет менее 63 мм) и 2 м (если значение превышает 63 мм). В обоих вариантах, длина трубопровода, который не опирается на сплошное основание (в угловых точках и местах подсоединения труб к сантехническому оборудованию), не должна быть более 0,5 м.

Резиновая прокладка фиксирующих хомутов препятствует распространению звука при прохождении сточных вод через несущие конструкции.

Также зачастую используются опорные консоли. С целью фиксации кронштейна стояка стандартного диаметра применим двойной профиль. Подобный способ фиксации широко используется в тех местах, где необходимо обеспечить снижение нагрузки на несущую способность конструкции стены. Как вариант – такая необходимость имеет место в том случае, если требуется выполнить фиксацию канализационной трубы к сэндвич-панели или её ригелям фахверка, ради обеспечения большей жесткости и надежности фиксации.

Современный рынок предлагает самые разные виды кронштейнов, подходящих для крепления инженерных труб, имеющих низкие показатели термического расширения и повышенную устойчивость к воздействию неблагоприятных физических факторов внешней среды. Подобрать крепежный элемент самостоятельно бывает сложно, возможно, стоит обратиться за помощью к профессионалам своего дела.

Правила и технология крепления

Установка держателей канализационного трубопровода требует соблюдения определенных правил монтажа крепежей и технологических условий.

  • Места крепления определяют непосредственно около раструбовых соединений, ответвлений, чтобы усилить жесткость трубопровода (на фото).
  • Установку неподвижных креплений чередуют с плавающими. При этом учитывают, что между жесткими крепежными узлами правила допускают размещение не более двух подвижных компенсирующих соединений.
  • Дистанция и расстояние между жесткими и подвижными держателями также должны соответствовать нормативам. Так, жесткие опоры на полипропиленовые трубы диаметром 110 мм крепятся на расстоянии не более 2 м., плавающие – на дистанции не более 10 диаметров отвода.
  • На горизонтальных участках канализации уклон должен быть 20 мм на каждый метр коммуникации.

К стене

Монтаж креплений производят в следующей последовательности.

  1. Используя схему разводки, размечают на стене точки фиксации с учетом технологических требований.
  2. Монтаж начинают с нижней части стояка, где устанавливают неподвижную опору. Последующие крепежи выполняют с таким расчетом, чтобы обеспечить соосность и вертикальность всех сегментов.
  3. Когда стояк смонтирован правильно, его отклонение от вертикальной оси не должно быть более 2 мм на одном метре трубы.
  4. Дальнейшая фиксация трубопровода к поверхности стены производится хомутами либо клипсами (если сечение отводов не превышает 50 мм).
  1. Пластиковые и металлические хомуты крепятся посредством самореза или металлической шпильки с шагом крепления для полипропиленовых отводов — 2 м., металлопластиковых – 1,5 м., стальных – 1 м.
  2. В ответственных местах, где располагаются тяжелые элементы системы, используются опоры жесткого типа.
  3. Для обеспечения отступов от стены труб сточных применяются кронштейны.

К потолку

Монтаж канализационных отводов по потолку производится в подвальных помещениях и осуществляется такими же способами.

Особенностями являются:

  • Фиксация хомутов с помощью анкеров.
  • Использование в основном плавающих опор.
  • Применение подвесного крепежа с ремешком.
  • Минимальное расстояние между держателями.

К полу

Как правило, чугунные канализационные трубы непосредственно к полу не крепятся. Полимерные в отличие от них, могут деформироваться, провисать, что повлияет на уклон. Если нет возможности присоединить их к стене, крепят к полу с применением пластиковых клипс и оцинкованных саморезов.

Согласно строительным нормам прокладка канализационных отводов в полу жилых и административных помещений не допускается. В других местах её проводить по полу возможно, используя скрытую разводку в бетонной стяжке.

Установка сточных труб по полу практикуется в банях, где они выводят стоки в дренажные ямы.

В подвале

Подвал относится к неотапливаемым помещениям. Здесь наблюдается высокая разница температур и проблема теплового расширения требует своего разрешения. Неподвижные опоры в подвалах и технических подпольях зданий чередуют с плавающим крепежом.

Крепления приходится зачастую делать по полу и к потолку, для этого используют их различные виды: хомуты со шпильками, подвесы с перфолентами, пластмассовые держатели с оцинкованными саморезами.

Трубы из металлопластика и особенности их монтажа с муфтой

Для стыковки металлополимерной трубной продукции муфты задействуют нечасто. Соединительные элементы, имеющие по обе стороны фитинги с одинаковым диаметром, используют для сращивания участков короткой протяженности.

Металлопластиковые трубы небольшого сечения реализуют в бухтах и их приобретают в нужном количестве. При этом весьма востребован один из видов муфт, представляющий собой переходник на трубную резьбу. При необходимости поменять в доме подводку на металлопластиковую продукцию требуется обновление вентиля и трубы, идущей после него. А в этом случае использование переходника необходимо.

Чтобы смонтировать муфтовые соединения трубопроводов при прокладке металлопластиковой магистрали, поступают следующим образом:

  1. На наружную резьбу, на которую нужно навернуть муфту, двигаясь по часовой стрелке, наматывают лен, смоченный в натуральной олифе и покрытый свинцовым суриком. Его применение считается самым надежным и долговечным вариантом герметизации мест стыка. По мнению специалистов, использование льна и любой краски является также неплохим способом. Дело в том, что эти непропитанные натуральные волокна гигроскопичны и подвержены процессу гниения, а под действием высокого давления синтетические герметики могут быть выдавлены.
  2. Переходник наворачивают на наружную резьбу с незначительным усилием, используя при этом рожковый или разводной ключ, а вот трубный оставляет царапины.
  3. Потом на трубу нанизывают накидную гайку и разрезное кольцо, а изнутри снимают фаску с трубной поверхности.
  4. На штуцер помещают трубу и потом затягивают накидную гайку, придерживая корпус фитинга при помощи другого ключа. Одновременно разрезное кольцо на штуцере станет обжимать трубопровод и уплотнительные кольца. Главное при этом не сдвинуть эти резиновые колечки.

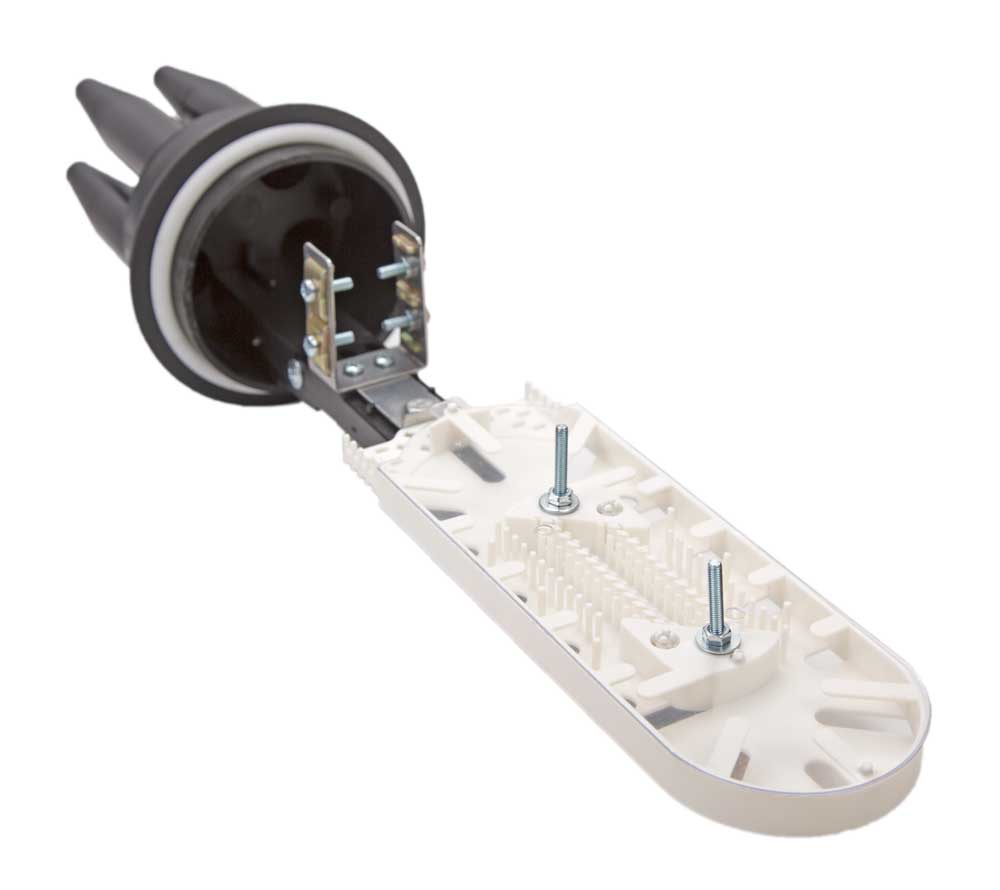

Муфты для оптического кабеля с одной оболочкой и без брони для канализации

Условия монтажа и размещения:

  • кабели прокладываются в кабельной канализации;
  • требуются прямые и разветвительные муфты с количеством вводов от 3-х до 8-и;
  • оптические волокна соединяются сваркой с защитой мест соединений гильзами КДЗС;
  • муфты должны обеспечивать возможность транзитного ввода;
  • количество соединений волокон — до 144-х;
  • муфты размещаются в колодцах кабельной канализации, городских коллекторах, в помещениях ввода кабелей на АТС, в технических помещениях;
  • расходы на муфты и детали для их установки должны быть минимальными.
Марки кабелейНаружный диаметр ОК, ммКоличество сварных соединений ОВ в муфтеКоличество вводов ОК в муфту по проектуТипоразмер муфты
ДПО; ДАО9 – 14До 144-х2 – 4 МОГ-Т3-40 (ОК до 22 мм)

МОГ-Т5-40 (ОК до 19 мм)

6 – 8 МОГ-У-33-1К4845 МОГ-У-44-1К4845 МОГ-С-33-1К4845 МОГ-С-44-1К4845

МОГ-У-34 Хомут

МОГ-У-44 Хомут

МТОК-Л7/48 транзит

МТОК-Л6/108 транзит МТОК-Л6/144 транзит

Транзит + 3МОГ-У-23-1К4845 МОГ-С-23-1К4845
Транзит + 4 МОГ-У-24-1К4845 МОГ-С-24-1К4845

МОГ-У-24 Хомут

МТОК-Л7/48 транзит

МТОК-Л6/108 транзит МТОК-Л6/144 транзит
