Как сделать душ в бане
Душевую кабинку в бане можно изготовить своими руками. Потребуется для этого не столько специальные умения, сколько грамотный расчет коммуникации и мощности оборудования. Единственное исключение – газовый обогреватель. Для установки и подключения последнего в душевой следует вызвать специальную службу.
Важно! Если нет инженерных навыков для расчета, особенно в большой бане, лучше обратиться к специалисту
Самостоятельная установка душевой в бане
Монтаж душевой стационарного типа включает несколько этапов:
обустройство отвода воды – как уже упоминалось, закладывать систему канализации следует еще во время изготовления фундамента бани, очень важно соблюдать уклон трубы и самого бетонного основания поддона, поскольку вода идет самотеком;
выбор способа нагрева – каждый вариант требует своего метода подвода воды, поэтому сначала решают этот вопрос, в зависимости от выбранной установки и ее мощности, рассчитывают систему подвода воды;
подвод воды – выбирают трубы подходящего типа, нарезают по длине, монтируют с использованием фурнитуры и укладывают в соответствии со схемой, обязательно нужно предусмотреть монтаж накопительного бака, если напор подачи воды невысок и если обустраивается накопительный или печной бак;
крепление нагревательного бака – обычно его ставят на стену, если это печной бак, то его монтируют на дымоходную трубу;
сборка системы – трубы соединяют с остальными элементами душевой, включая лейку и смеситель;
отделочные работы – зависят от способа установки коммуникаций, если монтаж открытый, стены и пол душа можно отделывать сразу же после укладки готового поддона, если используется метод скрытый, то трубы закрепляют на черновую стену или в стену в специальные короба, а затем монтируют каркас и выполняют отделку бани.
Важно! При обустройстве душевой в бане следует предусмотреть элементы, ограничивающие разбрызгивание воды. Как правило, душ устанавливают за перегородкой, последняя может выполняться из бетона, дерева или даже из пластика
Как сделать душ в бане от печки
Монтаж такого устройства несколько сложнее из-за необходимости закрепить выносной нагревательный бак на дымоходной трубе.
- На этапе укладки коммуникаций в подчердачном пространстве размещают накопительный бак для холодной и горячей воды. Обязательное условие функционирования: подача воды сверху.
- Бак закрепляют на дымоходную трубу как можно ближе к печи: здесь температура газов наиболее высока и вода быстрее прогревается.
- Титан может функционировать только при условии очень точного центрирования. Печь при этом должна находиться на идеально ровном основании.
- Через перекрытие проделывают отверстия для труб, подводящих и отводящих воду. 2 водоотвода присоединяют к нагревательному баку и баку с горячей водой. Первый предназначен для подачи нагретой воды. Второй обеспечивает циркуляцию жидкости. К этой трубе подключают тройник, чтобы обеспечить подачу горячей воды в душ.
- От накопительной емкости для холодной воды присоединяют тоже 2 трубы: одна ведет в душевую, вторая – к баку с горячей водой.
Важно! Монтаж этой системы можно выполнять после строительства. Уложить трубу скрытым способом в этом случае нереально, так что отделка в любом случае выполняется раньше, чем собирается система
Отделка душевой в бане
Отделать душевую можно по-разному. Самый простой способ не предполагает даже облицовки кафелем.
- В деревянной бане перегородки, отделяющие душевую от других помещений, обрабатывают антисептиками, а затем грунтуют водостойким составом. Допускается применять специальный водостойкий лак. Отделать душ в бане можно вагонкой – последняя обрабатывается так же, как и дерево. Можно использовать пластиковую вагонку. Она более устойчива к действию воды и пара, хотя и не так привлекательна как дерево.
- В душе монтируют держатель или крючки для полотенец, полочки для мыла и шампуня. Можно использовать держатель для душа, включающий все эти приспособления.
- Между перегородками, если это требуется, устанавливают штангу или рейку и укрепляют на нее непромокаемую штору. Последнее необязательно.
- Если баня деревянная, то стену в душевой можно облицевать кафелем или искусственным камнем.
Материал подбирают в соответствии с интерьером бани.
Особенности устройства затвора с электроприводом
Отличие канализационного затвора с электроприводом от механического заключается в автоматизации и полной автономности его функционирования. Заслонка в таком устройстве находится в нормально открытом положении и не создает дополнительного препятствия протеканию канализационных стоков, благодаря чему снимаются предпосылки для появления грязевых наростов на элементах конструкции. Мощность электропривода обеспечивает силу прижатия заслонки к уплотнению 60-65 кгс.
Канализационный затвор с электроприводом состоит из следующих элементов:
- Непосредственно двухкамерного клапана. Заслонка в одной из камер устройства оснащается электрическим приводом, во второй — механическим. Второй имеет возможность принудительной фиксации в закрытом положении.
- Электронного блока управления (ЭБУ) с интегрированными сигнализирующими функциями и световыми приборами индикации режимов. ЭБУ оснащается кнопкой принудительного включения электропривода для перекрытия системы в аварийных ситуациях и аккумулятором с емкостью, достаточной для работы устройства в течение 170 часов при отсутствии электроэнергии в питающей сети.
- Датчика, предназначенного для отслеживания уровня заполнения системы и подачи электрического сигнала на ЭБУ в случае критического насыщения трубопровода сточными водами.
- Коммутационных и питающих кабелей.
Электрифицированный запорно-регулирующий прибор монтируется по такому же принципу, как устройства механического типа. Блок управления устанавливается в соответствии с ПУЭ и подключается к трехпроводной заземленной электросети с напряжением 220 В. Техническое обслуживание, которое заключается в проверке герметичности устройства, должно проводиться 2 раза в год. Работоспособность автоматизированной системы подлежит ежемесячной контрольной проверке.

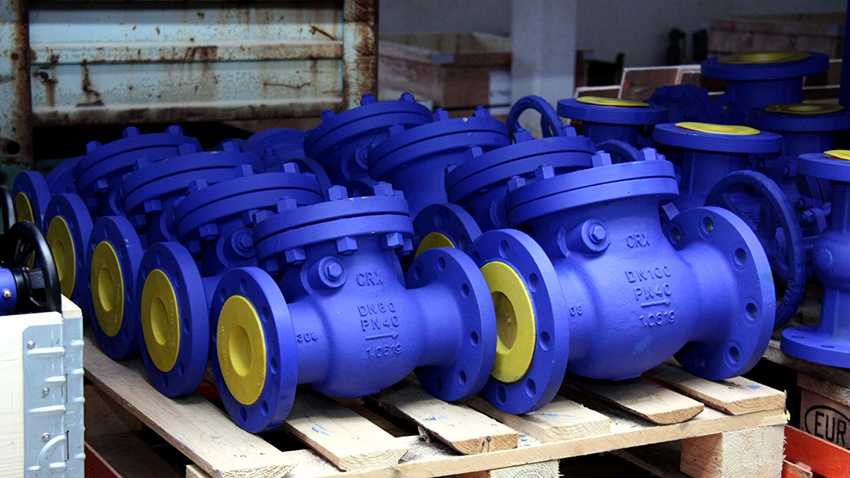

Виды клапанов: характеристики межфланцевых и подъемных устройств
Межфланцевое приспособление характеризуется небольшим размером, относительно простым устройством. Обратный клапан состоит из корпуса, имеющего форму полого цилиндра, во внутренней части которого располагается поворотный затвор. Элемент может быть выполнен в форме маленького диска, прикрепленного к стенке корпуса при помощи пружины, или состоять из двух створок, которые крепятся к стержню, проходящему через центр устройства.
Корпус с двух сторон оснащен уплотнительными элементами, благодаря которым при монтаже устройства не требуется использовать дополнительные прокладки. К недостаткам такого прибора можно отнести невозможность осуществления бытовой прочистки. Чтобы добраться до внутренних элементов прибора, потребуется полностью разобрать соединение. Такие устройства выпускаются диаметром от 160 мм. Применяются на крупных дренажах или канализационных системах производственных предприятий.
Все клапаны можно классифицировать по конструкции запорного элемента и виду устройства.На заметку! Межфланцевый клапан можно выбирать даже в случае наличия стесненного пространства для его установки.
У обратного подъемного клапана запорный элемент поднят вверх, когда сточная жидкость свободно двигается в системе. Это обеспечивается благодаря давлению, оказываемому на тарелку, которая прижимается к верхней части корпуса. В момент остановки движения пружина разжимается, тарелка перекрывает просвет, что достигается вследствие нелинейной формы корпуса.
Подъемный обратный клапан является самой надежной разновидностью устройства, однако имеет склонность часто засоряться. Для прочистки внутренней полости следует снять крышку, открутив четыре болта. Такой тип приспособления наиболее часто используется в качестве обратного клапана для унитаза на первом этаже.
Устройство сухого затвора
Самые распространенные устройства:

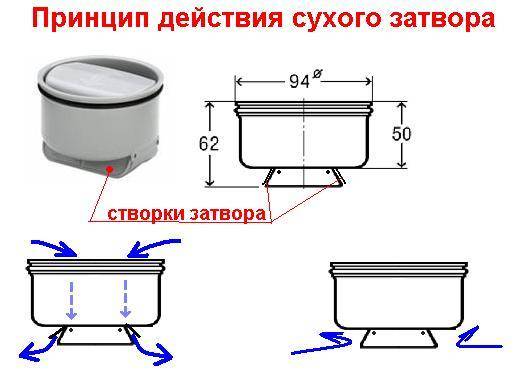

Принцип работы сухого затвора.
- Мембранные. Под давлением проходящей через трап воды затвор открывается, и после прохода воды пружина перемещает мембрану в исходное положение. Доступ неприятным запахам надежно перекрывается.

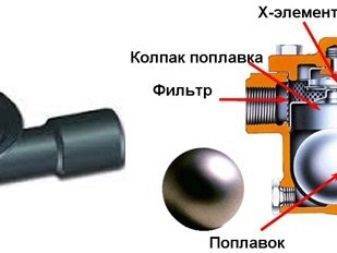

- Поплавочные. Работает за счет того, что поплавок всегда находится на поверхности гидрозатвора, а когда вода испаряется, поплавок оказывается в самом низу и закрывает проход.
- Маятниковые. Под действием сил гравитации механическое устройство постоянно стремится занять положение, перекрывающее канализационную трубу.
- Основанные на свойствах молекулярной памяти материала. Используются трубки из эластичного материала, которая всегда стремится вернуться к своей первоначальной форме.
Сухие и комбинированные трапы изготавливают из прочных материалов (в основном пластиковый корпус и решетка из нержавеющей стали) на современном оборудовании. Модельный ряд этих устройств расширяется, можно подобрать сухой трап, оборудованный обратным клапаном для защиты от попадания в помещение сточных вод из канализационной системы в случае подтопления, а также подобрать модели, которые можно эксплуатировать в неотапливаемых помещениях при условиях минусовых температур, а также сверхпрочные, способные оставаться герметичными при значительной ударной нагрузке.
Виды
По монтажу
Установка должна производиться с учетом уклона полов в помещении. Горизонтальный тип трапа отличается легкой установкой в сравнении с вертикальным исполнением. Особенно велика разница, когда сточные воды уходят не прямо, а в сторону. Простота обеспечивается даже при работе в многоэтажном доме. Но усложнение монтажа вертикальных отводящих устройств оправдывается увеличенной пропускной способностью.
Четче выяснить основные различия вертикального и горизонтального подключения можно на конкретных примерах. Так, если выводится через фундамент труба сечением внутри 10 см, ее глубина должна быть 1 м. По мере движения в помещении ее следует поднимать выше, и на 1 м подъем составляет 2 см
Трап, что немаловажно, подключают к трубе №50, рекомендуемый уклон ее равняется 3,5 см на 1 пог. м. Как результат, иногда в точке подсоединения трапа остается слишком мало места, ведь выводящий патрубок требуется прикрыть уголком
Как результат, иногда в точке подсоединения трапа остается слишком мало места, ведь выводящий патрубок требуется прикрыть уголком.
А потому для вертикально подключаемых трапов требуется 250-300 мм резерва по глубине. Технически обеспечить этот резерв не проблема. Легче всего будет тем, кто строит новый дом или иное сооружение с нуля. Но не всегда есть необходимые условия. В тех случаях, когда можно уделить под монтаж трапа не более 70-100 мм свободного пространства, предпочтителен горизонтальный вариант, в основном его делают стальным или из пластмассы.
По затворам
Гидравлический затвор либо сифон ставят почти во всех случаях. Но если простой продолжается более 30 суток, испарение воды приводит к неэффективности работы устройства. Потому существуют сухие затворы, которые одинаково хорошо блокируют дурные запахи и при наличии воды, и при ее отсутствии. Мембранный формат подразумевает изоляцию воздуха при помощи удерживаемой пружинной мембраны. Как только сверху начинает поступать жидкость, ее давление отодвигает пружину и мембрану вниз.
Сразу при уходе воды конструкция возвращается в исходное положение. Но существуют и другие варианты сухих затворов, которые справляются с поставленной задачей ничуть не хуже мембранной схемы. Так, поплавковое устройство проектируется заранее с компенсацией пересушивания. При наличии жидкости именно она стабильно блокирует движение воздуха. Поплавок при этом движется по поверхности, но после решительного испарения воды он отходит вниз и закрывает отверстие.
В маятниковом варианте пластина закрывает проход без использования пружины. Используется ее собственная тяжесть. Преимуществом подобного оборудования является минимальная цена. Однако простота не означает высокой надежности. Более того, вероятно засорение вала, который приводит в движение маятник.
Наиболее дорогие те трапы, которые используют эффект молекулярной памяти веществ. Суть в том, что трубки после слива воды возвращаются сами в исходное положение. Они надежно блокируют доступ воздуха из канализационной системы. При выборе как сухого, так и влажного или комбинированного трапа у людей есть возможность предпочесть конструкции из различных материалов. Тут тоже существуют свои нюансы.
По материалам
Ливневой канал на улице почти неизменно делается не из нержавеющей стали, а из чугуна, еще реже применяются пластиковые конструкции. Стальной элемент предпочтителен в местах с суровыми гигиеническими требованиями, таких как медицинское учреждение, кафе или столовая. Решетка в таких случаях тоже должна быть сделана из стали. Чугунный блок используют в промышленных объектах. Он неизменно тяжел и монтируется весьма сложно.
При этом достоинством такой вещи оказывается простота ухода, повышенная пропускная способность и защищенность от износа. Большинство чугунных трапов оборудуется гидравлическим затвором. Пластмассовые изделия считаются умеренно защищенными от разрушительных воздействий и стоят недорого. Еще одним актуальным преимуществом является легкость и длительное использование. Нет необходимости обеспечивать какие-то изощренные моменты при эксплуатации.
Существуют изделия, в которых объединяется пластик и нержавеющая сталь. Но все же большинство специалистов советует узкоспециализированные конструкции. Они смотрятся визуально гораздо лучше. Рекомендуется, чтобы в таком случае из стали были бы сделаны и крышки, и решетки. Независимо от использованного материала, при монтаже следует руководствоваться инструкцией.
Монтаж сухого сифона
Для того, чтобы самостоятельно смонтировать сухой сифон, нужно изучить этапы его установки. Если следовать определённым правилам и быть очень внимательным, установка этой конструкции не вызовет трудностей. Наиболее распространённая проблема после самостоятельного монтажа гидрозатвора — протечки. Если вы не уверены в собственных силах, рекомендуется вызвать мастера, который проведёт качественную установку прибора. Для начала необходимо разобраться с тем, какой именно сифон следует приобретать. Если же необходимый сифон уже есть, то стоит чётко следовать инструкции и не торопиться.
Монтаж такого устройства выполняется очень просто. Рассмотрим основные этапы:
- Вначале необходимо провести проверку прибора. Прокладки и уплотнительные элементы должны располагаться на своих местах ровно.
- На втором этапе нужно между раковиной и сифоном поместить уплотнительное кольцо из резины. Это кольцо осуществляет герметизацию стыка.
- Монтируем сифон и наносим на стыки уплотнительный герметик, который сделает швы более надёжными и уменьшит шанс протечки конструкции.
Сухие сифоны для канализации являются очень надёжными устройствами, не требует частых проверок и имеют резистентность к засорам. Для выбора и монтажа такого устройства нужно придерживаться правил и советов, изложенных в этой статье. Подойти к выбору подобного прибора нужно со всей серьёзностью и тогда результат вас приятно удивит — вы получите надёжное и долговечное устройство, которое прослужит не один год.
Общие правила установки фанового клапана
Перед монтажом в первую очередь необходимо проверить клапан на герметичность. Самый простой способ это сделать — наполнить его водой с той стороны, с которой воздух не должен поступать вовнутрь корпуса и проверить эту часть на отсутствии протечек.
Аэратор устанавливается исключительно в вертикальном положении. При горизонтальном размещении или установке под наклоном производитель не гарантирует его правильной работы. Чтобы добиться нужного расположения при монтаже клапана можно использовать тройники и колена, которые помогут установить его вертикально.
Хоть устройство и не требует регулярного технического осмотра, все же нужно обеспечить к нему доступ для проведения очистки в случае необходимости.
Для правильного размещения клапана выбирают вертикально направленную трубу, или устанавливают его на горизонтальном участке с помощью различных переходников. Существуют также модели с соединениями, рассчитанными на установку на горизонтальных участках трубопровода
При монтаже необходимо обеспечить свободное поступление воздуха к аэратору, так как вода при сливе способна увлекать за собой воздух, объем которого в 25 раз превышает количество самой сточной жидкости.
Особенно важно учитывать эту особенность при скрытом монтаже аэратора для канализационной системы. Подключают фановый клапан, удаляя его от точки слива по горизонтали или отводя вверх над стояком
Для разных вариантов подключения используют тройники, повороты, переходники, редукционные вставки
Подключают фановый клапан, удаляя его от точки слива по горизонтали или отводя вверх над стояком. Для разных вариантов подключения используют тройники, повороты, переходники, редукционные вставки
Устанавливается выше уровня подсоединения самой крайней точки слива (в наиболее удаленном от стояка месте). Чтобы исключить возможность попадания на уплотнительную мембрану — основной рабочий элемент — брызг и грязи, аэратор устанавливают выше 300 мм от места соединения со стояком.
Проводя монтаж аэрационного клапана, придерживаются определенных правил. Полностью заменить фановый стояк он может лишь в случае небольшого расхода воды
Устройство монтируют в местах, доступных для поступления воздуха. Это может быть чердак, технический этаж или санузел в верхнем этаже дома. Все помещения должны проветриваться или быть оборудованы вытяжками.
Диапазон рабочих температур разных моделей устройств может колебаться от –50 °C до +95 °C. При монтаже аэратора в неотапливаемой части дома канализационный стояк (трубу) утепляют. Корпус клапана можно не защищать от отрицательных температур, так как между его крышкой и корпусом есть воздушная полость, которая может служить в качестве утеплителя.
Виды сухих затворов
Сухие затворы, как и любые другие устройства, имеют разновидности. Каждая из них обладает своими отличительными характеристиками, которые влияют на эксплуатационные характеристики. Рассмотрим основные модели этого прибора:
Мембранный. Такое устройство является наиболее простым и распространённым из всех вариантов. Рабочий процесс происходит благодаря подпружинной мембране, которая открывается под воздействием потока жидкости и вода беспрепятственно попадает в канализационную систему. При перекрывании потока мембрана занимает исходное положение, в результате чего образуется надёжный и герметичный барьер.
Поплавочный. Такой тип затвора вполне по силам изготовить в домашних условиях. По конструктивным особенностям такой затвор считается комбинацией водного и сухого типов. В его состав входит трап с вертикальным отводом, оснащённый поплавковым клапаном. При сборке такого устройства в домашних условиях применяют теннисные мячики подходящего диаметра.
Принцип действия такого устройства довольно прост: если гидрозатвор заполнен водой, то поплавковый клапан находится в плавучем положении и не мешает оттоку жидкости в канализацию. Когда вода уходит поплавковый клапан опускается и герметизирует просвет трубки.
Затвор маятникового типа перекрывает поток благодаря клапану, который перемещается под действием воды
Маятниковый сухой. Снабжается клапаном, который обязательно имеет одну точку крепления. При попадании потока жидкости на поверхность клапана он отклоняется от своей оси и открывает путь жидкости. Возврат в обратное положение происходит под воздействием гравитационных сил.
Затворы с молекулярной памятью. Такие устройства считаются высокотехнологичными и их стоимость на порядок выше других моделей. Благодаря молекулярной памяти материала их элементы всегда возвращаются в нужное положение, герметизируя конструкцию.
Устройство и принцип работы аэратора
Конструктивное устройство вакуумного клапана достаточно простое. Аэратор состоит из таких элементов, как:
- корпус оборудования;
- специальное отверстие, предназначенное для прохождения в корпус устройства воздуха;
- шток. Данный элемент реагирует на возникновение разности давлений внутри канализационной сети;
- прокладка, изготовленная из резины. Прокладка обеспечивает плавность движения штока и способствует ограничению его движения;
- крышка, предназначенная для защиты внутренних элементов клапана от пыли и иных загрязнений.
Принцип работы устройства
Разберемся, как работает вакуумный клапан. При сливе воды в канализационной системе возникает разница давления, которая приводит к образованию шума. Аэратор автоматически открывает крышку и обеспечивает приток воздуха, требующегося для стабилизации давления. Когда необходимость в дополнительном воздухе отпадает, крышка устройства перекрывается, что способствует невозможности проникновения в помещение запахов.
Подробнее о работе вакуумного клапана можно узнать, посмотрев видео.
Принцип работы вакуумного клапана определяет ситуации, при наличии которых требуется установка оборудования. Аэратор необходим, если:
- при конструировании дома не была предусмотрена фановая труба, обеспечивающая достаточную вентиляцию канализационной системы;
- по каким-либо причинам отсутствует возможность выведения вентиляционной трубы через крышу.
В большинстве случаев вакуумный клапан устанавливается в загородных одно- или двухэтажных домах. В городских многоквартирных домах установка может потребоваться жильцам первых этажей в качестве дополнительного оборудования для защиты помещения.
Монтаж канализационного затвора
Монтаж осуществляется присоединением трубы с телом затвора с помощью раструба и уплотнительного кольца с одной стороны, и с использованием двухсторонней муфты с другой. Стоит отметить, что соединение должно быть герметичным, в противном случае во время подтопления приемного колодца стоки по трубам могут попасть внутрь помещения через не герметичные стыки.
Установка затвора на канализацию, независимо от того, механический он или с электроприводом, должна быть выполнена перед первым сантехническим прибором. Если не соблюдать это правило, то в случае аварийной ситуации, грязная вода будет подниматься вверх по стояку до первого потребителя, а затем все стоки окажутся внутри помещения.
Существует также два типа канализационных затворов, в зависимости от расположения:
- Горизонтально расположенный клапан, как правило, устанавливается в многоквартирных домах перед сливом в центральную систему.
- Затвор с вертикальным размещением монтируется на общем стояке, после последнего потребителя. Такой прибор защитит от попадания грязной жидкости все узлы, находящиеся перед клапаном.
Принцип работы обоих деталей одинаковый, но в вертикально расположенном затворе, шторка не находится в постоянно закрытом положении, а срабатывает только при возникновении аварийной ситуации, когда на нее оказывается давление поступающей водой.
Виды затворов
В зависимости от положения относительно уровня пола обратные клапаны канализации бывают:
- Вертикальный: устанавливается прямо в вертикальную стойку и является ее частью.
- Горизонтально: параллельно полу и соединяется со стойкой под прямым углом.
В зависимости от количества заслонок заслонки бывают:
- Двухкамерная механическая или электрическая заслонка – имеет две заслонки, расположенные одна за другой. Один из них можно зафиксировать в закрытом положении с помощью ручки или электропривода.
- Однокамерный затвор – оборудован затвором. Типичный представитель таких устройств – простая сухая канализационная заглушка, устанавливаемая в специальный водосток – отверстие для отвода воды в бетонном полу подвальных помещений и в тепловых пунктах многоэтажных домов. Лестница позволяет эффективно и быстро осушать затопленные подвалы без использования дренажных насосов.
По типу привода различают следующие типы канализационных обратных клапанов:
- Канализационные ворота с электроприводом: Заслонки открываются и закрываются с помощью специального электропривода. Это происходит, когда 70% объема рабочей камеры между двумя заслонками заполнено обратным потоком воды – при этом датчик внутри камеры посылает сигнал на блок управления, который дает команду исполнительному механизму закрыть двери ставни.
- Механическая заслонка – заслонка открывается и закрывается под действием напора воды.
Использование воздушного фанового клапана в частном доме
Иногда бывают ситуации, когда обязательно требуется установить фановый клапан. Это необходимо, если при проектировании частного дома не предусмотрели монтаж фановой трубы, которая обеспечивает достаточную вентиляцию канализационной системы, или же нет возможности вывести эту трубу сквозь крышу.
Обратный клапан для канализации имеет длительный срок эксплуатации
Воздушный фановый клапан даёт массу преимуществ частным домовладельцам:
- Можно существенно уменьшить затраты, связанные с монтажом канализационной системы и кровельными работами, не выводя стояк наружу;
- Отсутствие фановой трубы поможет избежать протекания крыши;
- Снижается вероятность распространения огня по канализационным трубам в случае пожара;
- Нет такой неприятности, как замерзание трубы на крыше и прохождение по ней потока холодного воздуха.
Клапан, установленный на фановой трубе, существенно увеличивает эффективность и качество вентиляции, особенно в тех домах, где установлено большое количество различных санитарных приборов. Кроме того, если в доме пользуются местной канализацией с помощью септика, расположенного недалеко от дома, или имеется бассейн и другие устройства с большим количеством сливов, включать фановую трубу в систему канализации нужно обязательно.
Обратный клапан – необходимая деталь канализации, защищающая дом от затопления в случае неисправности системы или водопровода. В магазинах можно увидеть несколько видов клапанов: воздушный автоматический для частного дома, антивакуумный для любого количества труб и комбинированный. Монтаж аэрационного клапана и обратного клапана для канализации можно произвести своими руками, соблюдая требования инструкции к выбранному прибору. Главное – правильно определиться с местом, куда клапан можно установить.
Виды затворов согласно области их применения
Общие задачи любого клапана сводятся к тому, чтобы обеспечивать и контролировать одностороннее движение проходящей через него жидкости. Но своей технической интерпретацией, особенностями монтажа и сферами применения относительно разных узлов сантехники они могут отличаться.
Сифон
Классический водяной затвор для канализации в виде колена
Основная задача клапана из воды – это препятствие проникновению запаха. Более серьёзные потоки он не остановит в случае аварии, но вот с ежедневной защитой от неприятных ароматов справляется отлично. Можно выделить два конструкторских решения:
| Тип сифона | Особенности |
| Коленообразный или трубный |
|
| Бутылочный |
|
Бутылочный сифон с лёгким доступом к своей внутренней части
Фото установленного сифона, имеющего дополнительные отводы
Принцип же работы заключается в том, что благодаря специальному дизайну вся вода не уходит в канализацию при эксплуатации мойки или унитаза, и часть её остаётся своеобразной пробкой в месте изгиба, как это показано на следующем рисунке:
Схема работы гидрозатвора под мойкой и унитазом
Обратный клапан
Затвор для канализации
Канализационные обратные клапаны и затворы являются более радикальным и действенным решением защиты от возможного проникновения в помещение нечистот. Но от чего же такой неприятный эффект вообще может произойти?
А причины могут быть следующие:
- Нарушенная инструкция эксплуатации, а именно попытки смыть в канализацию нерастворимые вещества крупных размеров. Образовавшаяся из остатков еды, кусочков овощей и другого возможного мусора пробка плотно перекроет движение воды в трубах и остановке всей системы. Особенно катастрофические последствия будут иметь место для нижних этажей многоэтажки в результате давления водяного столба.
- Длительный период использования труб, что приводит к значительному уменьшению их внутреннего диаметра.
Результат длительной эксплуатации канализационной системы
Результат закупоривания канализационных труб
Итак, уровень опасности мы оценили, как же с ней справляется обратный клапан? Общий смысл его работы заключается в наличии одной или более заслонок, которые могут открываться только в одну сторону. То есть, жидкость, вытекающая из санузла, толкает перегородку вперёд и течёт дальше, если же вдруг под давлением она пойдёт в обратную сторону, то не сможет преодолеть возникшее препятствие.
Принцип работы двухкамерного механического затвора
Так как мы описали, работает обычный механический клапан, но есть ещё и аппараты с электроприводом. Принципиально они выполняют аналогичную функцию, только ещё и способны на автоматическое закрытие заслонки в тех случаях, когда твёрдые массы этому мешают своим скоплением. (См. также статью Воздушный клапан для канализации: особенности.)
Устройство электрифицированных затворов имеет следующие элементы:
| Название компонента | Назначение |
| Две камеры с клапанами: механическим и электрическим | Контролируют и осуществляют пропускание стоков в сторону канализации |
| Электронный блок | Обеспечивает индикацию и управление, также включает в экстренных случаях сигнализацию |
| Датчик уровня заполнения | Встроен в корпусе конструкции и даёт сигнал на открытие заслонке, оснащённой электроприводом |
| Кабель электропитания | Снабжает прибор электроэнергией |
Электрический автоматизированный аппарат по препятствию проникновения сточных вод из канализации в жилое помещение
Такой прибор устанавливается на общую для квартиры или частного сточную трубу и подключается к щитку электропитания.
Сухой затвор
Защита от канализации в душе
Канализационный трап с сухим затвором широко применяется в душевых комнатах и имеет несколько видов:
| Название | Принцип работы |
| Мембранный | Поток воды отводит мембрану на пружине и течёт дальше, после чего она плавно возвращается на место, закрывая доступ неприятным ароматам |
| Поплавочный | Имеет специальный поплавок, всегда находящийся на поверхности прибора и опускающийся, перекрывая отверстие, только после ухода жидкости |
| Маятниковый | Благодаря гравитационным силам всё время пытается занять положение, в котором канализация окажется запертой |
| Помнящий | Применяются эластичные трубки, которые «помня» свою форму, всё время стараются её восстановить, предотвратив тем самым проникновение запахов |
Принцип работы, как работает
Принцип работы сухих трапов основан на функционировании стандартной конструкции с гидрозатвором, снабженной дополнительной деталью в виде заслонки (клапана), которая может иметь различную форму: мембрана, поплавок или маятник. Несмотря на это принцип работы одинаков. Клапан в затворе является элементом, всегда стремящимся к всплытию, что и обеспечивает эффективный слив воды в канализационную систему.
Включение воды приводит к тому, что клапан приподнимается, так как выполняется из материалов, обладающих малым весом, чаще всего это полипропилен или пластик. В результате клапан располагается на поверхности воды. После ухода воды клапан опускается, занимает исходное положение и перекрывает сливное отверстие, что в итоге и препятствует проникновению запахов из канализации в помещение.
Видео
А в следующем ролике показано, как можно доработать покупной трап своими руками и он точно будет сухой и незамерзающий.
Назначение гидрозатвора для канализации
Канализационный гидрозатвор выполняет следующие функции в системе:
- Предотвращает проникновение в помещение неприятных запахов из канализационных труб.
- Уменьшает шум при сливе отработанных водных потоков.
- Блокирует поступление в жилище взрывоопасных газов (аммиака и метана), которые образуются в процессе гниения органических отходов.
- Во время пожара отсекает сифонные узлы сантехнических приборов от общей канализационной магистрали.
- Выполняет функции мусоросборника, накапливая различного вида отходы на дне сифонных устройств.
- Препятствует проникновению в помещение по трубам канализации бактерий, различных видов микроорганизмов, насекомых.
Рис. 2 Принцип работы гидрозатворов в унитазах и сифонах
