Установка противопожарных клапанов в системе вентиляции

Принцип работы балансировочного вентиля

Алгоритм функционирования и принцип работы балансировочного клапана отопления состоит в регулировке размера прохода и соответственно давления (искусственного сопротивления на пути теплоносителя). Изменению подвергается внутренний проход посредством вращения рукояти и как следствия движения шпинделя с рабочим конусом.

При откручивании шпиндель и рабочий конус поднимаются вверх, что обеспечивает максимальную проводимость теплоносителя. При закручивании шпиндель давит на седло регулятора перепада давления и тем самым преграждает путь воде по контуру.

К дополнительным функциям балансировочного клапана можно отнести:

  • ограничение расхода источника тепловой энергии;
  • перекрытие трубопровода;
  • присоединение измерительных приборов;
  • слив рабочей жидкости.

Особенности самостоятельного изготовления

Учитывая низкую стоимость обратных клапанов, самостоятельное изготовление устройства актуально только при применении вентиляционной решетки или короба воздуховода с нестандартными геометрическими параметрами. В этом случае часто дешевле и быстрее сделать для него клапан, чем выполнить переход на стандартную форму и размер.

Проще всего самостоятельно изготовить мембранный или одностворчатый клапан. В качестве створки используют жесткий материал, например пластиковую или металлическую пластину.

Особенное внимание нужно уделить следующим моментам:

плотности прилегания пластины к стенкам корпуса клапана или фиксирующему выступу для предотвращения образования щели и пропуска воздуха;
исключению стука пластины, что особенно важно в случае частой смены направления движения воздуха.

Для мембранного клапана можно использовать лист плотной бумаги или лавсановой пленки, большего диаметра, чем у вентиляционного отверстия. При сильной обратной тяге во избежание деформации материала мембраны необходимо установить решетку, на которую она будет опираться.

В качестве мембраны подходит лавсановая пленка. Она не теряет своих свойств под воздействием влаги, а также при многократном сгибании

Общие правила монтажа клапанов на примере КЛОП-2

Любое оборудование должно сопровождаться подробными инструкциями по установке и обслуживанию. Общими правилами является применение средств защиты (перчаток, очков) при монтаже, а также стандартные правила при работе с электрооборудованием. Клапан противопожарный КЛОП нельзя применять в помещениях, относящихся к категориям А и Б по взрывопожарной опасности, эта информация должна быть отражена в технической документации каждого устройства. Для установки стеновых клапанов требуется стена или перекрытие не менее 100 мм толщиной, крепление производится с помощью цементно-песчаного раствора или бетона. Помните, что установкой такого оборудования должны заниматься только специалисты.

1 Требования

Согласно установленным техническим регламентам существует несколько требований:

  1. 1. Запрещается использовать клапаны с пружинным приводом, которыми нельзя управлять дистанционно.
  2. 2. В конструкции привода тепловой замок может быть не основным, а лишь дублирующим термочувствительным элементом.
  3. 3. Во время отключения электроэнергии приводы противопожарных дымовых и нормально открытых клапанов должны сохранять необходимое положение заслонки.
  4. 4. В требуемых пределах огнестойкости клапаны должны обеспечивать минимально необходимые значения сопротивления проникновению в помещение дыма.

Помимо инструкции и технического паспорта каждый противопожарный клапан для системы вентиляции должен быть снабжён сертификатом пожарной безопасности. Кроме того, на изделие во взрывозащищённом исполнении обязательно должен быть сертификат соответствия требованиям взрывобезопасности.

Типы клапанов

Системы теплоснабжения могут иметь перманентный или переменный расход источника тепловой энергии. В зависимости от этого показателя различают две разновидности вентиля:

  • ручной;
  • автоматический.

Ручные балансировочные клапана, как правило, применяют при постоянном расходе источника тепловой энергии. Регулировка осуществляется за счет рабочего конуса, выдвижение которого регулируется механическим поворотом рукояти. В свою очередь ручные клапаны подразделяются на следующие виды:

  • однотрубные;
  • двухтрубные.

Ручной балансировочный клапан

Автоматические балансировочные клапна используются для гидравлической увязки систем отопления и других систем с переменным расходом теплоносителя. Примером использования автоматического клапана может быть двухтрубная система с термостатом (типичный вариант системы с переменным расходом теплоносителя). Для гидравлической увязки автоматический балансировочный вентиль используется в комплекте с запорно-балансировочным клапаном.

Автоматический балансировочный клапан

Когда термостатические клапаны вследствие изменения температуры воздуха в помещении меняют расход теплоносителя через отопительные приборы, следовательно, и перепад давления, необходимо следить за тем, чтобы перепад не превысил заданное значение. Эту задачу решает автоматический клапан.

Когда термостат закрывается, перепад увеличивается до значения, установленного на клапане. В результате клапан тоже закрывается, создает оптимальные условия для работы термостатических клапанов и защищает от слишком большого перепада, следовательно, предотвращает появление шума.

Каждый такой регулятор оснащен регулировочным блоком, разработанный специально под определенный тип и размер клапана, что обеспечивает точность поддержания перепада давления. При этом теплоноситель расходуется эффективно без перерасхода, а система отопления является гидравлически устойчивой, что исключает необходимость постоянной регулировки и перенастройки системы эксплуатационными службами.

Особенности прокладок

Большинство проблем возникает от разгерметизации, которая происходит часто при выходе из строя прокладки. Ее необходимо правильно подобрать, чтобы избавиться от дорогостоящего ремонта. В результате прогорания будет слышаться стук поршней, а также это приведет к отказу в работе мотора. Производители предлагают два типа головок:

  • на основе паронита;
  • из металла.

Прокладка ГБЦ

Лучше справляется со своими функциями металлическая, но она не подходит определенным типам моторов. В частности, ее не принято ставить на атмосферные силовые установки. Там необходимо обходиться паранитовой, справляющейся с большинством неровностей поверхности.

Сфера применения

На сегодняшний день воздушные заслонки применяются для организации полноценного воздухообмена. Кроме этого, они позволяют управлять потоками всех известных невзрывоопасных газовоздушных смесей.

При этом не рекомендуется применять заслонку вентиляционную в условиях агрессивной среды.

При этом следует учесть, что заслонка вентиляционная эффективно работает, если в воздухе низкое содержание пыли и прочих твердых частиц. За стандарт принята величина в 100 мг/м3.

Температура окружающей среды, при которой вентиляционный клапан способен успешно функционировать, не должна превышать 800 °С.

Заслонки широко применяются как при монтаже вентиляционной системы, так и в случае установки системы кондиционирования, а также в случае подогрева подаваемого воздуха.

Воздушные клапаны и заслонки:

  • позволяют управлять потоками газа;
  • в случае остановки всей воздухообменной системы полностью перекрывают поступление воздуха;
  • применяются при наладке оборудования;
  • используются для регулировки работы всей вентиляционной системы.

Воздушные клапаны позволяют не только снизить скорость движения воздуха по трубам, но и полностью прекратить его. С их помощью можно управлять и объемом подаваемого воздуха.

Не следует забывать и про естественную вентиляцию. В квартирах, где воздухообмен обустроен по такому принципу, воздушный клапан монтируется в стены между помещениями.

Их рекомендовано устанавливать в непосредственной близости от дверных проемов, а также в приточных воздуховодах. Такая конструкция позволяет обеспечить правильный воздухообмен.

Обратный клапан для вентиляции своими руками

Для того чтобы устройство работало эффективно, недостаточно просто сделать аккуратный чертеж и вырезать все детали, важно выбрать оптимальную конструкцию, которая лучше всего подойдет для установки. В этом плане самым простым решением является мембранный тип

Более трудоемкая в изготовлении конструкция дискового затвора, а самая сложная модель — это «бабочка».

В этом плане самым простым решением является мембранный тип. Более трудоемкая в изготовлении конструкция дискового затвора, а самая сложная модель — это «бабочка».

Большое значение имеет и то, где будет устанавливаться устройство. Для установки за вентиляционной решеткой в системе с естественной циркуляцией потоков достаточно сделать мембрану, она не потребует дополнительных изменений воздуховода.

А вот для вытяжного вентилятора стоит установить дисковый затвор или двустворчатую конструкцию.

Кроме этого, перед тем как сделать обратный клапан для вентиляции своими руками, стоит просчитать, сможет ли он обеспечить пропуск необходимого объема воздуха.

Во многих случаях оптимальным вариантом станет создание и установка именно мембранного типа устройства. Мембрана отлично подойдет как для вентиляции с естественной циркуляцией, так и с принудительным отводом.

Этапы изготовления обратного воздушного клапана можно показать на примере следующей схемы:

  1. этап первый – выбор типа устройства, проведение необходимых расчетов и подбор материала;
  2. создание рабочей модели из бумаги, проведение испытаний, если это возможно;
  3. перенос рабочих чертежей на материал, раскрой и подгонка всех составляющих деталей;
  4. сборка и установка, испытание в работе и, если потребуется, подгонка уже непосредственно по месту.

Сам процесс работы требует не только аккуратности, но и творческого подхода. Так, стоит учитывать необходимость периодической чистки рабочего органа и уплотнителя от осевшей пыли и копоти.

Процесс изготовления обратного клапана своими руками

Для кухни рекомендуется перед клапаном предусмотреть установку текстильной сетки, чтобы она задерживала частицы масла и копоти. В большинстве помещений также стоит подумать о такой сетке для предотвращения проникновения в жилище насекомых.

При выборе материала стоит обратить внимание на тонкий, но эластичный пластик. Из него можно сделать мембранный клапан

При этом сама мембрана, может быть как цельной, состоящей из одного элемента, так и составной, из двух или даже четырех деталей.

Многоэлементная мембрана с креплением лепестков по центру вентиляционного отверстия обеспечит максимальную эффективность в работе.

Широкие лепестки элементов под воздействием потока легко будут откланяться, пропуская воздух, при этом центральное крепление обеспечит им дополнительную упругость.

В то же время остановка потока или давление с обратной стороны на большую площадь лепестков моментально приведет к прижиманию мембраны к корпусу.

Такое решение подойдет как для обратной стороны декоративной вентиляционной решетки, так и для установки на вентилятор или вытяжку.

Для вытяжных вентиляторов с круглым сечением воздуховода может пригодиться идея использования отрезка канализационной трубы с круглой мембраной и прижимной пружиной.

В этой модели мембрана устанавливается в корпус из отрезка трубы и фиксируется по центру на оси. Края мембраны должны плотно прижиматься к уплотнителю из резины или силикона, приклеенному к внутренним стенкам отрезка.

При этом диаметр мембраны должен быть меньше внутреннего диаметра трубы, чтобы был обеспечен достаточный промежуток для пропуска воздуха.

Ось, на которую насаживается рабочая мембрана, делается из длинного болта, а чтобы конструкция прижималась постоянно, дополнительно устанавливается пружина, например, такая, как используется в автоматических шариковых ручках.

Установка оси может быть сделана на перемычку из пластика или металла, которая закрепляется на противоположных стенках трубы. Мембрана постоянно находится в закрытом положении, края ее прижаты к уплотнителю.

При возникновении потока от вентилятора воздух преодолевает сопротивление пружины, и по всей окружности мембрана открывает проход.

Как только вентилятор выключается, и лопасти перестают вращаться, пружина возвращает мембрану в исходное положение и закрывает клапан.

Серия КЛОП

Назначение противопожарных клапанов серии КЛОП состоит в сдерживании распространения огня и дыма через системы вентиляции или кондиционирования всех видов помещений, EI 90.

Для взрывоопасных помещений разработана особая модификация взрывозащищенного клапана (В). У противопожарного оборудования КЛОП предусмотрены специальные фланцы для присоединения воздуховодов.

Электромагнитный привод КЛОП с тепловыми замками или без них находится с наружной стороны устройства. Некоторые модели серии КЛОП оснащаются пружинными или электромеханическими двигателями.

В конструкции нормально открытых устройств КЛОП-1 предусмотрено наличие электромагнитного привода с тепловым замком или электромеханического привода BELIMO. Огнезащитные устройства круглого сечения с электромагнитным двигателем не имеют теплового замка.

Серия КЛОП-1

Нормально открытые устройства КЛОП-2 имеют преимущество перед КЛОП-1, являясь усовершенствованными устройствами нового поколения. Они отличаются высокими аэродинамическими характеристиками, повышенной надежностью выполнения функций защиты, простотой и удобством монтажа.

Серия КЛОП-2

Большие «канальные» нормально открытые клапаны КЛОП‑3 надежны при работе в условиях больших скоростей и расходах воздуха. Эти устройства обычно устанавливают в воздуховодах большого сечения, где установлены вентиляторы высокой производительности.

Серия КЛОП-3

Регуляция

Для регуляции положения заслонок сейчас используют сервоприводы. Они контролируются подачей напряжения на устройство. Их выпускают нескольких типов с разными модификациями. Не все из них пригодны для устройства противопожарной и огнезадерживающей вентиляции.

Нужно отметить, что раньше нормально закрытый клапан, который назывался клапан противопожарный огнезадерживающий, допускал применение пружинных приводов с тепловым замком и плавкой вставкой. Он срабатывал при повышении температуры, когда плавкая вставка разрушалась и клапан захлопывался. Но из-за того, что он не может управляться дистанционно в сегодняшних действующих нормативных документах их применение не допускается

Виды приточных клапанов для стен

Существуют следующие разновидности стеновых клапанов приточной вентиляции:

  • конструкции с автоматической или ручной регулировкой количества проходящего воздуха, а также клапаны без регулировки;
  • с утеплителем и шумоизоляционным материалом и без него;
  • есть конструкции, которые можно укомплектовывать дополнительными аксессуарами, и те, которые лишены такой возможности;
  • приборы различаются по габаритам воздуховода;
  • существуют агрегаты, в которых можно полностью перекрывать поступление свежего воздуха;
  • клапаны различаются по пропускающей способности.

Кроме этого, приборы различаются по внешнему виду и конструкции внутреннего корпуса. У некоторых моделей отличается материал и конфигурация воздуховода. У большинства модификаций пластиковый воздуховод, но есть модели с прямоугольным каналом из пенополистирола. Они устанавливаются под подоконником.

Преимущества и недостатки

Клапан приточной вентиляции в стене обладает следующими преимуществами:

  1. Срок службы фурнитуры увеличивается, потому что сокращается частота открывания и закрывания окна с целью проветривания помещения.
  2. Через открытое окно в комнату поступает много уличного шума. С клапаном шум с улицы практически не слышен.
  3. Преимуществом является и то, что объем поступающего воздуха можно регулировать на свое усмотрение. Без регуляторов идут только самые дешевые модели, поэтому экономить не стоит.
  4. Если прибор установить вверху стены или возле батареи, то можно избежать резких перепадов температуры воздуха в помещении. В первом случае воздушные массы будут перемешиваться с теплым воздухом в верхней части комнаты, а при установке возле батареи они сразу будут нагреваться от нее.
  5. Конструкция для вентиляции не портит интерьер помещения. При желании ее можно сделать вообще незаметной, если установить за шторами.
  6. Еще один плюс заключается в приемлемой цене. За клапан и его установку вы заплатите 46-76$ (3000-5000 рублей).
  7. Дорогие модели имеют приточно-вытяжные вентиляторы и рекуператоры. Их эффективность намного выше, но и цена тоже в разы больше. Их стоимость стартует от 230$ (15 тысяч рублей).

Среди недостатков можно назвать необходимость сверления отверстия в наружной стене. Если при монтаже допустить ошибки, то часть стены или сам воздуховод будет промерзать в холодный сезон. В регионах с суровым климатом приточные каналы вообще не используют, потому что в доме будет холодно. Модели без приточного вентилятора рассчитаны на небольшое количество поступающего воздуха (примерно 30 кубов в час). Этого хватит, только если в комнате находится один человек.

Назначение и принцип работы

Стеновые приточные вентканалы предназначены для поддержания в помещении оптимального микроклимата и устранения избыточной влажности. Это благоприятно сказывается на здоровье людей, растений и животных. Если в комнате находится один человек, то каждый час должно поступать около 30 м³ свежего воздуха.

Меньшее давление в помещении обеспечивается за счет работы вытяжных вентканалов в стене дома. Если они засорены или отсутствуют, то разницы давления не будет, приточный клапан в стене не сможет эффективно работать. Именно поэтому перед его установкой нужно проверить исправность и эффективность вентиляционной системы дома. Для ее проверки нужно поднести зажженную спичку к отверстию вентканала. Если пламя втягивается в канал, значит, система работает хорошо.

Особенности установки приточного клапана в стену

Клапан можно установить рядом с радиатором отопления под подоконником или на высоте 180-200 см от пола. Во втором случае от оконного откоса отступают минимум 30 см, чтобы стена не промерзала зимой.

Последовательность установки следующая:

  1. В стене высверливаем сквозное отверстие с уклоном в сторону улицы на 3-4°C. Это нужно для стока конденсата.
  2. Отрезаем кусок воздуховода по толщине стены.
  3. Внутри воздуховода устанавливаем шумоизолятор, который идет в комплекте. При необходимости его можно докупить отдельно.

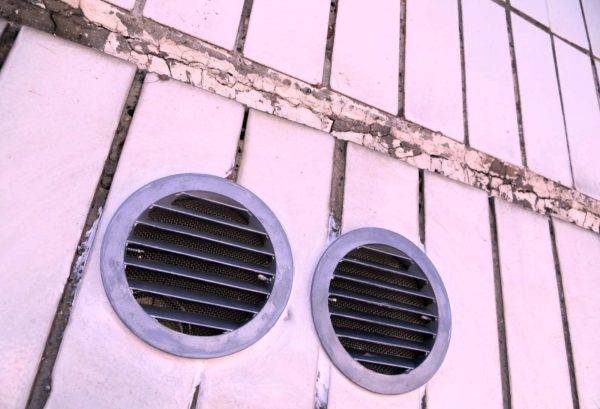

  4. Трубу устанавливаем в отверстие, а снаружи закрепляем вентиляционную решетку.
  5. Внутренний корпус прикрепляем к стене шурупами.

Особенности монтажа воздуховода

Перед установкой клапана необходимо определиться с местом его расположения. Лучшим для этой цели считается место возле радиатора отопления на несущей стене.

Устройство приточного прибора: 1 — внешний кожух; 2 — вентилятор; 3 — фильтр; 4 — утепленный кожух; 5 — регулируемый корпус; 6 — декоративная панель с выключателем; 7 — керамический элемент

  • Шаг 1. Бурение отверстия для установки воздухообменника. Диаметр отверстия должен быть немного больше трубки клапана. Это позволит правильно выставить устройство и надёжно зафиксировать его в стене.
  • Шаг 2. Снаружи на стене в районе размещения устройства необходимо предусмотреть защиту от дождя. Если нет возможности этого сделать ( выход клапана будет располагаться в недоступном для работы месте), отверстие нужно проделать с небольшим наклоном в сторону улицы. Так дождевые капли не будут попадать в прибор.
  • Шаг 3. Устанавливается приточный клапан в стену и фиксируется с помощью строительной пены.

Для установки прибора потребуется пробурить стену

Тонкости, которые нужно знать

Кроме упомянутой выше модели СВК В-75 М, остальные стеновые клапана приточной вентиляции могут монтироваться в произвольное место наружной стены. Однако наиболее удачными являются следующие участки:

  1. Под подоконником, рядом с батареей.

  2. На уровне 2/3 от высоты оконного проема (для обычной квартиры — на высоте около 1.8-2 метра от пола).

В первом случае поступающий внутрь воздух сразу нагревается от батареи. Во втором – поступает в верхнюю часть помещения, где смешивается с теплым воздухом. Оба варианта хороши тем, что такое расположение позволяет скрыть стенной клапан за шторами.

Единственное требование, которое следует учитывать во втором случае: от места размещения приточного клапана в стене до оконного откоса должно быть минимум 30 сантиметров. В противном случае этот участок зимой может промерзать.

Установка на кухне с вытяжкой

При установке принудительной вытяжки в кухне, многие хотят сохранить и естественную вентиляцию. Для этого потребуется установить на входе в вентиляционный канал тройник. К одному его входу подключить вытяжку с обратным клапаном, во второй поставить только обратный клапан. Как видите, система не слишком сложная, но работает.

Почему на вытяжке тоже должен тоже стоять обратный клапан? Потому что если его не будет, обратный поток воздуха может проходить через вытяжку. Да, это будет не каждый раз, но при сильном потоке — будет.

При устройстве этого узла старайтесь сделать так, чтобы обратный клапан на вентиляцию был расположен как можно выше под потолком

В результате отводится будет самая теплая и самая влажная часть воздуха, что для кухни очень важно

Как используется клапан перекидного типа

Клапан этого типа устанавливается в том случае, если присутствует необходимость самостоятельного изменения направления потока, который уже находится внутри системы. Привод у этого устройства может быть как электрическим, так и механическим. Исходя из формы, они могут иметь круглое или квадратное сечение, в то время как сами могут быть односторонними или двухсторонними. К основным элементам относят корпус сварного типа, для изготовления которого используется листовая сталь. Также в комплекте имеется привод и перекидная заслонка. При наличии ручного привода, в комплект входит несколько заслонок и рычагов, которые соединены между собой. А вот клапан перекидного типа работает по другой схеме, в которой основные задачи возложены на выключатель и мотор-редуктор.

Подобные конструкции созданы для установки воздуховодов вертикального типа. Рабочее давление не должно превышать отметку в 1 500 Па, высота помещения должна составить не менее трех метров, а вот скорость потока может варьироваться от 6 до 20 метров. При отключении электропитания, автоматически начнет работать запасной вентилятор. Сфера их использования огромная, но в большинстве случаев такие устройства применяются в промышленности и при производстве. Иногда нельзя их использовать в связи с техническими особенностями.

К таким случаям можно отнести:

  • когда в системе могут присутствовать опасные для здоровья химические элементы, в том числе и взрывоопасные;
  • трубопроводы могут использоваться для транспортировки консистенций различного уровня вязкости;
  • потоки воздуха содержат огромное количество пыли;
  • при наличии агрессивных частиц разного происхождения, которые путешествуют внутри системы.

Принцип их работы

В районе подшипника у таких клапанов будет находиться основное полотно и полуось, которые между собой соединены. В момент поступления сильного потока, ось начинает медленно поворачивать основную ось, которая приводит в движение полотно. Таким образом, перекидной клапан откроется. При создании аварийной ситуации основной вентилятор отключится, при этом ось будет продолжать возвращать полотно в первоначальное положение. При этом сработает установленная автоматика, которая приведет в действие дополнительный вентилятор. Подобные устройства должны регулярно проходить ряд проверок и полностью соответствовать имеющимся СНиПам. К основным требованиям можно отнести необходимость использования различных материалов для создания отдельных комплектующих к устройствам этого типа. Это поможет минимизировать риски, связанные с возможным взрывом и возгоранием. Для покупки и установки соответствующего оборудования следует обратиться за помощью к специалистам.

Клапан обратного типа и его классификация

Для начала следует вспомнить принцип работы клапанов этого вида. Ее функциональные особенности достаточно просты для восприятия. На одной из осей будут расположены лопасти, что позволяет проходить воздушным массам только в одном из направлений. При изменении направления потока клапан автоматически перекрывается. Помимо возможности автоматической блокировки, можно самостоятельно производить регулировку приточного объема воздушных масс, изменяя уровень сечения воздуховода. Все устройства данного типа можно различить, исходя из таких основных характеристик:

  • исходя из конструктивных особенностей. В зависимости от мембраны, лепестков, бабочки и решетки. Устройство с установленным обратным клапаном обладает установленными заранее жалюзями, которые изменяют свое положение при воздействии воздушных потоков, но только в одну из сторон, что позволило полностью исключить возможность образования обратного потока. Формы они могут иметь самые разные, как и дизайн. При этом установка производится при выходе или входе в вентиляционный канал. Установленный клапан по форме напоминает бабочку, которая состоит из нескольких пластин, которые между собой скреплены при помощи пружинки. Само устройство представляет собой заслонку, которую может привести в движение даже небольшое дуновение ветра, после чего плотно прилегает к поверхности решетки. Зачастую используется при обустройстве вентиляции естественного типа. По принципу работы клапан лепесткового типа схож с мембранным. При этом изготавливается он по форме заслонки, крепление которой производится на оси, которая приходит в движение под воздействим воздушных потоков, в зависимости от их направления;
  • исходя из материала, который был использован при изготовлении. Возможно использование оцинкованной стали или пластика при производстве клапанов;
  • в зависимости от пропускной способности (объем воздуха за определенный промежуток времени может проходить разный);
  • по способу проведения монтажных работ, установка может проводиться как горизонтально, так и вертикально;
  • исходя из способов управления, они могут быть электрическими или ручными. Для ручного управления понадобится специальный рычажок. Электрический же привод прекрасно функционирует с остальными элементами устройства на автоматическом режиме, который самостоятельно регулирует скорость и объем воздушного потока;
  • по форме модели могут встречаться как круглые, так и прямоугольные. В этом случае выбор будет основываться исходя из размера и формы воздуховода, в который будет производиться установка клапана обратного типа. Для бытовых нужд понадобится установка клапана габаритом в 10 см, 12 см, 12,5 см, 15 см и более. Для промышленных сооружений рекомендуется использовать элементы, диаметр которых составляет от 15 см до 100 см.

Где используются клапаны обратного типа

В не зависимости от разновидностей устройств вентиляции, рано или поздно в ней может появиться обратная тяга (будь то механическая или естественная система вентиляции помещений). При обустройстве естественных систем, будут использоваться каналы вентиляции с обратными клапанами, которые неимоверно чувствительны к малейшим изменениям, касательно направления движения воздушных потоков. Для достижения оптимального результата рекомендуется установить  клапан обратного вида одновременно с вентиляционными каналами. Монтаж клапана обратного типа в квартирах с естественным устройством вентиляции, должно производиться в нишах стен между помещениями. Такие отверстия предпочтительнее делать неподалеку от дверного проема, там же следует установить решетки под клапаны обратного типа, которые будут отвечать за потоки воздуха. Вентиляция приточного типа состоит из воздуховода, который размещается в одной из наружных стен и которая оснащена решеткой, отвечающей за забор воздуха из улицы. Фильтр способствует очистке воздушных масс, которые проходят сквозь систему с улицы, что приводит к небольшому подогреву таковых, что позволяет сохранить оптимальный температурный режим внутри помещения. Таким образом, можно полностью исключить необходимость в дополнительном проветривании помещений, в которых установлены пластиковые окна.

Устройство и принцип работы вентиляционного клапана


Схема работы воздушного клапана

Воздушные клапаны для вентиляции обладают довольно простой конструкцией. Они состоят из рамки, которая по форме соответствует отверстию канала. На рамке закреплена одна или несколько лопастей.

Крепление осуществляется с помощью поворотной оси, что дает возможность беспрепятственно поворачивать лопасти от состояния максимально открытого отверстия до его полного перекрывания.

Один конец оси выведен наружу, где установлена управляющая рукоять. Это дает легкий доступ и возможность в любой момент установить лопасти в желаемое положение.

В некоторых моделях реализовано электрическое или пневматическое управление устройством.

Сам клапан или встраивается в вентиляционный канал или же размещается на выходе в виде накладной решетки.

Соединения могут быть:

  • фланцевые;
  • бандажные;
  • ниппельные.

Вращение лопастей осуществляется в пределах 90 градусов. В большем угле поворота нет смысла, так как именно при этом значении осуществляется максимальное открытие просвета трубы (лопасти расположены параллельно потоку воздуха).

В случае если конструкцией предусмотрено несколько лопастей, то и поворотных осей также несколько.  Все они соединяются общей тягой, и для управления устройством выводится также одна рукоять.

Одно из основных назначений такой заслонки – предотвращение возникновения обратной тяги. В этом случае заслонки могут подниматься и перекрывать ток воздуха, если он дует не в том направлении.

Если движения воздуха нет, или он движется в правильном направлении, то лопасти под собственным весом (иногда под действием специальных пружин) опускаются.

Такая конструкция особенно эффективна, когда установлена в отверстие для естественной вентиляции. Это позволяет направлять поток только в помещение, обеспечивая постоянное поступление свежего воздуха.

В зависимости от конструкции, заслонки могут иметь всего два положения (открыто и закрыто) или же возможна плавная регулировка размера пропускного отверстия.

Правила выбора

При выборе устройства необходимо учитывать такие показатели:

  • Цель использования – для удаления дыма или предотвращения распространения огня;
  • Степень огнестойкости – характеризует период сохранения целостности при воздействии огня;
  • Габариты – выбирается соответственно к имеющемуся каналу, скорости перемещения воздуха;
  • Вид привода, который отвечает за работу устройства;
  • Сопротивление – влияет на потерю давления в сети;
  • Вес.

Все характеристики устройства указываются в каталогах фирмы-производителя. При проектировании систем вентиляции необходимо определиться с выбором клапана. Ведь бесперебойная работа вентиляции обеспечивается правильным выбором составляющих деталей.

Поделитесь в социальных сетях:FacebookTwittervKontakte
Напишите комментарий
