Правила установки кондиционера на фасад многоквартирного дома и здания

Где бурить отверстие под магистраль

С чего начинается работа? Первым делом, выбираете место для установки кондиционера и размечаете отверстие для прокладки межблочных коммуникаций.

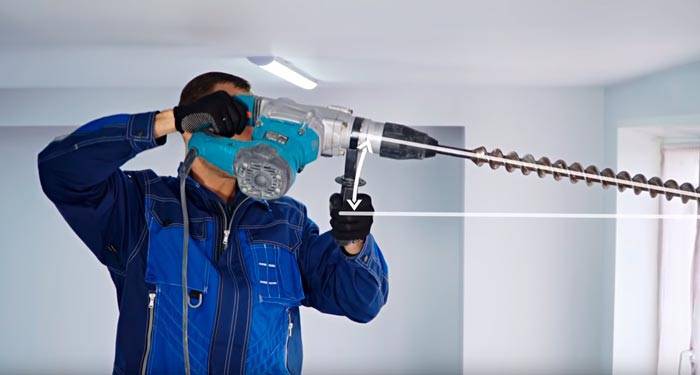

Далее приступаете к бурению сквозного отверстия на улицу. Для этого используется бур длиной не менее 800мм и диаметром от 45мм.

Для мощных кондиционеров свыше 2,5квт может понадобиться сверло диаметром 80мм.

Во избежание образования пыли в комнате, при экономном варианте, вешается полиэтиленовый пакет под местом сверления.

Профессиональные монтажники уже давно используют для этого дела строительный пылесос.

Однако при мокром сверлении прочных бетонных стен, никакая защита и пылесосы вас не спасут.

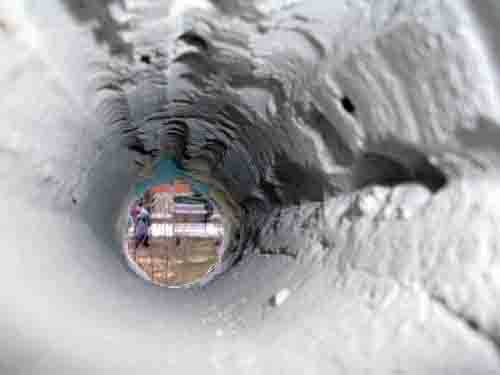

Данное отверстие после прокладки сквозь него всех коммуникаций впоследствии запенивается.

Ошибка №1 Обратите внимание, что для нормального слива конденсата, необходимо бурить под небольшим углом в сторону улицы

Ошибка №2 Некоторые сначала крепят монтажную пластину под блок, а уже затем бурят.

Это не правильно. Дело в том, что при сверлении в заранее намеченном месте, можно случайно попасть на арматуру.

В итоге отверстие придется переносить. Из-за чего и сам кондиционер внутри комнаты сместится на несколько сантиметров.

При выборе места под сквозное отверстие и расположении наружного блока сбоку от окна, необходимо бурить так, чтобы отверстие в итоге получилось почти по верхнему уровню наружного блока.

Это создаст максимальный уклон для магистральных труб, и поможет избежать попадание масла в испаритель.

Правила монтажа коммуникаций

Во время установки кондиционера на правильный монтаж трассы для охладительного контура отводится значительное время, что обусловлено факторами:

• Максимальное расстояние между блоками – 30 м. На расстоянии до 5 м все свойства охлаждающей жидкости сохраняются. Чем больше расстояние, тем больше потерь.
• Соединение медных труб должно быть герметичным, система подачи фреона максимально заизолирована, чтобы избежать утечки газа, которая снизит рабочие характеристики климат-системы, вплоть до выхода ее из строя.
• Лучше всего для охлаждающего контура проштробить трассу в стене. Коммуникации будут спрятаны, что сохранит эстетику помещения. Если ремонт уже сделан, трубы закрываются пластиковым коробом. При этом нужно обеспечить доступ к соединениям для сервисного обслуживания.

Минимальное расстояние

• Нельзя допускать перегибов фреонового трубопровода, чтобы охлаждающая жидкость циркулировала свободно.
• Для климат-системы рекомендуется провести отдельный электрический кабель с отдельным выключателем в щитке, чтобы снять нагрузку с общей сети питания, особенно если она уже старая.
• Все соединения электрических проводов надежно изолировать.
• Дренажную трубку лучше всего уложить в отдельную штробу.
• Правильным будет провести патрубок к канализационной трубе для отведения конденсата.
• Если такой возможности нет, трубу можно вывести возле наружного элемента климат-системы, следя при этом, чтобы конденсат впоследствии не портил фасад здания, не попадал на прохожих.
• Внутри отверстия наружной стены устанавливается подстаканник, через который пропускаются соединительные коммуникации.
• Трубы с хладагентом, электрический кабель, дренажный патрубок обязательно упаковываются поролоновой трубой, обматываются виниловой лентой.
• После крепежа наружной части кондиционера на фасад и подключения климат-системы необходимо провести вакуумацию (минимум 50 мин) при помощи специального оборудования. Так обеспечивается полное удаление воздуха, жидкости из охлаждающего контура, исключая появление коррозии на внутренней поверхности труб.
• Обязательно провести пробный пуск кондиционера в окончании монтажных работ.
• Необходимо проверить устройство на отсутствие утечки хладагента, наличие постоянного давления внутри контура, своевременное выведение конденсата. Тестируются основные функции климат-системы.

Нужно ли получать разрешение от собственников?

Часто отношения с соседями в многоквартирном доме трудно назвать теплыми. Особенно в современных многоэтажках, где расположено несколько десятков квартир, и при этом каждый сосед хочет покоя. Нередко между собственниками возникают конфликты. Ранее мы уже рассказывали о ситуации, когда на ваши окна капает соседский кондиционер.

Сегодня окажемся по другую сторону баррикад. Предположим, вы собираетесь установить кондиционер без получения разрешения от собственников, но опасаетесь, что в будущем соседи могут заставить вас демонтировать аппарат. Возможно ли это?

К сожалению, да

Но, важно понимать, что для демонтажа должны быть предоставлены достаточно веские основания. Соседи являются собственниками фасада и могут распоряжаться им по своему усмотрению

Но ведь и вы являетесь собственником! А это значит, что имеете одинаковые права со своими соседями.

Если вы не нарушаете правила монтажа, не создаете аварийную ситуацию и не мешаете соседям, они не смогут заставить вас демонтировать кондиционер. Даже если пойдут в суд.

С другой стороны, собственники дома могут на общем собрании принять решение о демонтаже вашего кондиционера, если имеют достаточно оснований для этого. Установленный вами кондиционер должен напрямую нарушать права соседей, чтобы у них была возможность подать иск в суд.

В качестве основания могут служить:

• громкие звуки (вибрация, гул, треск и т.д.), нарушающие покой собственников;

• нарушение норм безопасности (наружный блок вот-вот обрушится с фасада или может стать причиной возгорания, короткого замыкания);

• трещины или другие дефекты, образовавшиеся на фасаде здания из-за неправильного монтажа кондиционера;

• конденсат из дренажной трубки, попадающий на окна, балкон или другое имущество соседей;

• наружный блок кондиционера установлен в непосредственной близости к окну соседа, при этом перекрывает вид или создает другие неудобства.

Стандартный и нестандартный монтаж кондиционера

Существуют два варианта установки домашних кондиционеров: стандартная и в два этапа.

Под бытовым холодильным оборудованием подразумевают настенные сплит-системы, которые чаще всего размещают в квартирах и офисах.

Стандартный

Стандартная установка кондиционера проводится за один день и предполагает выполнение работ в такой последовательности:

• закладывание фреоновой трассы (до 5 метров);
• установка обоих блоков на стене;
• пуско-наладка и запуск в тестовом режиме.

Когда предполагается провести стандартную установку кондиционера, то следует приготовить:

• 5 м медной трубы для трассы;
• 5 м провода под питание;
• 2 м короба под питание;
• 1 м короба под магистраль.

В стандартном монтаже внешний блок кондиционера устанавливают под окном на фасаде здания. Фиксацию проводят с помощью кронштейнов, которые закрепляются к стене дюбелями и «глухарями». Привлечение альпинистов не требуется. Внутренний модуль крепят на стене справа или слева от окна, оставив зазор между потолком и верхом блока не менее 10 см, при этом расстояние от пола до устройства не должно превышать 3 м, в противном случае качество охлаждения заметно снижается.

Коммуникации прячут в короба, дренаж отводят через стену наружу – конденсат выходит самотеком.

В два этапа

В каких случаях требуется установка кондиционера в два этапа и как она проходит?

• На первом этапе мастер просверливает отверстия в стене и проштрабливает канал для межблочных коммуникаций. При необходимости концы медных трубок закрывают от мусора и пыли. Возможно также крепление кронштейнов и наружного блока без подключения;
• На втором этапе после чистовой отделки помещения вешают внутренний блок, соединяют его с внешним межблочными проводами и трассой. Затем осуществляют пуско-наладочные работы с опрессовкой и вакуумированием холодильного контура. При необходимости производят дозаправку системы фреоном. После проводят запуск системы в тестовом режиме для проверки ее работоспособности.

В самом конце происходит подписание акта приема выполненных работ.

В перечисленных ниже случаях установка кондиционеров в два этапа предпочтительнее:

• Монтаж на этапе строительно-ремонтных работ в помещении. В данном случае межблочные коммуникации укладывают в штробу, а не в короба. Это обеспечивает более привлекательный внешний вид готовой системы;
• Монтаж в зимнее время. Осуществлять пуско-наладку в минусовые температуры нежелательно из-за технических особенностей работы сплит-систем. Включение в мороз может привести к поломке компрессора, а вакуумация – к образованию излишней влаги в контуре.

Важность разрешения

Хотя по закону и выходит, что монтаж сплит-системы в собственной квартире на лоджии/балконе – это элементарная перепланировка, которую не нужно согласовывать, существует несколько нюансов. Главной проблемой, являются недовольные соседи. Если ваша сплит-система будет мешать соседям, они имеют полное право подать на вас в суд и заставить демонтировать кондиционер. Второй проблемой является закон об общем владении жилплощадью.

Есть еще один законодательный акт, касающийся Москвы – «Содержание и ремонт фасадов». В этом акте есть пункт об установке кондиционеров на фасадах с обязательным требованием по организации отвода конденсата. Согласно этому пункту, отвод воды в канализацию должен быть организован для:

• всего оборудования;
• отопительных систем;
• тепло- и хладоснабжения;
• отвода конденсата.

Чтобы понять, нужно ли разрешение на установку кондиционера, человеку нужно хорошо знать положения законодательных протоколов. К ним относятся:

1. Гражданский и Жилищный кодекс России;
2. правила владения общей собственностью;
3. санитарно-технические стандарты.

Желающие установить кондиционер должны быть ознакомлены с жилищным кодексом России

Оборудование для установки кондиционера

Какие инструменты для установки систем кондиционирования необходимы?

В качестве примера можно взять установку настенной или напольно-потолочной сплит-систем, при размещении которых применяют указанные ниже инструменты.

Слесарный инструментарий	Электрические инструменты	Оборудование для работы с медными трубами	Оборудование для работы с холодильным контуром
Отвертки	Большой перфоратор	Вальцовочный набор	Манометрическая станция
Ключи шведские	Малый перфоратор	Риммер	Вакуумный насос
Ключи рожково-накидные	Штроборез	Труборез	Течеискатель
Молоток	Шуруповерт	Трубогиб	Весы для фреона
Нож		Горелка, паяльник, щипцы (в случае наращивания трассы)
Кусачки
Ножницы по металлу
Пассатижи

штроборез

Помимо перечисленного оборудования для установки кондиционеров, требуются следующие расходные материалы:

• сверла и бур;
• медные трубы;
• изоляция на трубы;
• дренажная труба;
• провода под межблочные соединения и питание;
• кабельный канал под трассу;
• скотч;
• изолента;
• кронштейны и крепления к ним;
• вилка с заземлением;
• припой серебряный;
• фреон.

Для установки промышленных кондиционеров требуется то же самые оборудование и используются такие же материалы, просто, например, для прокладывания трассы понадобится больший диаметр медной трубы, а удлинение магистрали производят с помощью пайки с азотом.

Набор инструментов для установки кондиционеров и необходимые материалы обычно указываются в инструкции производителя.

Для мощных холодильных машин также следует приобретать электрический автомат на 20А и больше. Если отвод дренажа предполагается делать в систему канализации, то покупают фитинги для включения шланга в нее. Когда коммуникации укладывают в штробу в стене, то дополнительно понадобятся гофрированные трубы.

Технические нюансы

Разрешение на монтаж кондиционера не потребуется, если все работы будут выполнены в соответствии с регламентами законодательных актов, а сплит-система будет отвечать всем требованиям. Если ваша установка никому не мешает, то в большинстве случаев, даже при отсутствии разрешения от жильцов, у вас не возникнет проблем.

Нужно четко определить локализацию сплит-системы, ее внешнего блока, потому как внутренний будет находиться в вашей квартире, и никого не будет касаться, как и где он вмонтирован. Идеальное место для внешнего блока – незастекленная лоджия/балкон. Здесь он не будет никому мешать, вам не потребуются разрешения даже от соседей. Неприятности могут появиться только в том случае, если балкон застеклен. Конструкция будет перегреваться из-за недостатка воздуха, что вызовет быструю поломку.

Нарушение закона и разрушение исторического памятника архитектуры не выход из положения. Для таких случаев существуют сплит-системы без внешнего модуля. Кроме того, можно закрепить кондиционер на крыше, если вы жилец последнего этажа, или установить его в форточку. Придется искать индивидуальное решение проблемы.

Еще одним важным моментом является непосредственно монтаж. Если вы все же решили установить кондиционер на фасад здания, лучше обратитесь в компанию, предоставляющую услуги монтажа сплит-систем, имеющую опыт работы с законодательством. Вольнонаемные бригады рабочих не имеют понятия о документах, разрешающих монтировать кондиционер в том или ином месте.

Ответственность

Многие полагают, что если не пустить проверяющую инспекцию в квартиру, можно уйти от ответственности, но это совсем не так. Избежать ответственности не получится, так как в следующий раз инспектор придет с приставами. К тому же о проведении проверки определенной квартиры Жилищная инспекция рассылает уведомления, предупреждая о том, в какой день и в какое время придет инспектор с проверкой, чтобы собственник был дома. И если просто не открыть дверь, то в следующий раз инспектор придет с приставами и без предупреждения. А в третий раз ответственность будет уже очень серьезной, так как приставы могут прийти с решением суда.

Узаконивать перепланировку и установку стиральных и посудомоечных машин, душевых кабинок и кондиционеров придется в любом случае, поэтому лучше не препятствовать инспекторам, усугубляя ситуацию, и обойтись «малыми потерями».

Для юридических лиц сумма штрафа за незаконную перепланировку будет намного выше – 300 – 350 тысяч рублей. На уплату штрафа собственникам, независимо от их статуса, дается 60 дней. Если за это время штраф не будет уплачен, то его сумма будет увеличена в 2 раза, и штраф будет передан приставам на взыскание.

После этого, собственнику дается определенный срок на устранение нарушений или на узаконивание перепланировки. Как правило, если перепланировка не затронула несущие стены, то узаконить ее несложно, хотя и весьма затратно. Но если этого не сделать, то при следующей проверке по окончании установленного срока ответственность будет уже более серьезной.

Выбор места установки для наружного блока кондиционера

Размещение внутреннего блока в комнате зависит от расположения основных «зон обитания» проживающих, так как холодная струя воздуха не должна идти на человека. Также местоположение определяется из технических аспектов, а именно:

• допустимые длина трассы и перепад высот между блоками системы;
• максимальное отсечение теплопритоков из окна или двери;
• соблюдение допустимых расстояний от потолка до блока и от пола до прибора;
• отсутствие преград для выходящего потока в виде предметов интерьера;
• отсутствие отопительных приборов и открытого огня на расстоянии 1-1,5 метров.

Установить внешний блок домашнего кондиционера можно на обычном фасаде здания или на лоджии/балконе, закрепив его к стене или на вентилируемый фасад, сайдинг и т.д.

На фасаде

установка на сайдинг

При стандартном креплении наружного блока к кронштейнам на стене следует соблюдать установленные изготовителем расстояния от теплообменника и боковых сторон до стен и возможных преград. Когда проводится установка кондиционера на фасад, обычно под кронштейны сверлят малым перфоратором отверстия в соответствии с размером дюбелей – это примерно 100 мм. В эти отверстия вставляют дюбели и «глухарями» прикручивают кронштейны к стене. Блок фиксируют на них гайками и болтами через крепежные отверстия на кронштейнах и специальных «лапках» самого устройства.

На вентилируемом фасаде

Сегодня большую популярность набирают вентилируемые фасады, облицовочные материалы типа сайдинга. Если предполагается установка кондиционера на сайдинг или вентилируемый фасад, то следует учесть, что по требованиям техники безопасности такой материал должен выдерживать нагрузку в 2-3 раза больше, чем дает наружный блок, то есть речь идет о запасе прочности.

Обычно при установке кондиционера на сайдинг и подобные материалы кронштейны закрепляют через направляющие втулки. Выглядит это так:

• сверлят отверстия в фасаде под втулку;
• в стене сверлят отверстия под цангу;
• закрепляют в стене шпильку через цангу;
• на шпильку надевают втулку нужной длины;
• на эту шпильку надевают кронштейн и закрепляют его гайкой.

На лоджии или балконе

кондиционер на боковой стороне балкона

Когда внешний блок размещают на лоджии или балконе, необходимо позаботиться об укреплении балконного ограждения, так как вибрации при работе способны постепенно ослабить их. Желательно установить внешний блок кондиционера на лоджии сбоку, так как это предотвратит попадание конденсата на прохожих. Следует выбирать сторону, на которую меньше всего попадают в течение дня лучи от солнца.

При наличии незастекленной лоджии или балкона лучше поставить блок на данной территории, так как это обеспечит защиту от падающих сосулек зимой.

Установка внешнего блока на лоджии с застеклением нежелательна в силу отсутствия достаточного воздухообмена между конденсаторным теплообменником и окружающей средой, что обычно приводит к учащению циклов включения/выключения из-за перегрева, снижению эффективности работы и преждевременному выходу из строя компрессора.

Кто и как вправе использовать фасад МКД

Использовать фасад дома для размещения различных конструкций, в том числе кондиционеров, вправе и собственники помещений в МКД, и наниматели, и арендаторы. Но не по своему усмотрению, а строго в рамках закона. И вот почему.

Стена МКД — это ограждающая конструкция. А значит, это общее имущество собственников помещений в доме. Такой вывод следует из  статьи 36 Жилищного кодекса,
статьи 290 Гражданского кодекса. На такую принадлежность фасада МКД указывает и
Правил содержания общего имущества в МКД, утвержденных . Отношения по пользованию общим имуществом собственников помещений в МКД регулирует жилищное законодательство, это установлено в
Жилищного кодекса.

Когда кто-либо размещает на фасаде МКД наружный блок кондиционера, он пользуется общим имуществом собственников помещений в данном доме. А значит, в этой ситуации нужно руководствоваться нормами жилищного законодательства, в частности — Жилищного кодекса.

Собственники помещений вправе пользоваться и распоряжаться общим имуществом на основании
статьи 36 Жилищного кодекса. Но решения о пользовании общим имуществом они должны принимать на общем собрании ().

Соглашения всех участников общедолевой собственности для использования такого имущества требует и
Гражданского кодекса. Причем если согласия достичь не получится, порядок пользования установит суд.

На то, что размещение наружного блока кондиционера нужно согласовать, указывает также норма
Правил, утвержденных . Она вменяет управляющей МКД организации в обязанности не допускать установку кондиционеров без соответствующего разрешения. Правда, не уточняется, о каком именно разрешении речь. Рассмотрим далее, какую роль в этом процессе играют управляющая МКД организация и органы власти.

Как и кто может за это наказать?

Проверку правильности установки кондиционера должна проводить Государственная административно-техническая инспекция. За нарушения её сотрудники могут выписывать штрафы.

Как говорит Рустам Арсланов, директор продаж ГК «Гранель», если при установке наружного блока владелец квартиры нарушил правила и уклоняется от уплаты штрафа, суд может принудительно взымать сумму. Однако на практике это случается лишь в крайних случаях.

Также наблюдают за наличием кондиционеров на фасаде товарищества собственников жилья и управляющие компании. В случае неправильной установки кондиционера владелец может получить предписание о переносе или демонтаже устройства. По словам Сергея Ильясаева, генерального директора Rezidential Group, это предписание не имеет юридической силы. Однако если проигнорировать его, управляющая компания подаст заявление в суд, по решению которого нарушителя обяжут демонтировать кондиционер и восстановить фасад.

Техническое задание

Предположительно, разрешение получено, проект создан. Далее можно приступать к монтажу. Он проводится по техническому заданию на установку кондиционера, которое является частью проекта. Что в него входит и для чего оно нужно?

Стандартное техническое задание на установку кондиционера состоит из:

• описания объекта с его архитектурными особенностями;
• описания всех монтажных норм и правил, касающихся данного помещения;
• описания этапов работы с указанием необходимых инструментов и расходных материалов.

Также в данном документе указываются требования к установке кондиционера, а именно – особенности сверления стен, прокладки связующих коммуникаций, подключения к сети, установке предохранительных элементов и т.д.

В техническом задании прописываются не только индивидуальные требования к установке, но и стандартные правила монтажа кондиционеров, касающиеся размещения обоих блоков.

Алгоритм согласования

Если гражданин не хочет действовать самовольно, следует получить разрешения от местных органов власти и согласовать вопрос с соседями. Практика показывает, что эта процедура не такая быстрая, как хотелось бы. Порой, чтобы монтировать кондиционер на фасад, приходится потратить 2–3 месяца. Поэтому лучше озаботиться решением правовых аспектов заблаговременно, чтобы жарким летом уже можно было пользоваться климатической системой. Где именно получают разрешение, если гражданин планирует выполнить монтаж кондиционера? Ему нужно обратиться в органы местного самоуправления. Но сначала стоит разработать проект, заказав его в специализированной организации.

В данном документе указывают многие важные моменты. Например, здесь обязательно обозначают конкретные места установки кондиционеров, обосновывая их выбор. К этому добавляют технические сведения об агрегате: они особенно важны, когда речь идет об использовании оборудования в жилых домах со старой проводкой.

Кроме того, грамотный проект обязательно описывает схему подключения устройства к электросети и крепление его к стене. К нему прилагают правоустанавливающие документы и с такими бумагами идут к чиновникам. Что касается согласия от иных жильцов МКД, то его нужно получить в письменном виде. Существует возможность поднять такой вопрос на общем собрании совладельцев.

Сколько времени занимает установка

Многих интересует, сколько времени понадобится, чтобы установить систему для понижения температуры в квартире. Чтобы точно ответить на этот вопрос, надо разобраться, какие этапы работы будут выполнены при монтаже. Чаще всего установка состоит из следующих этапов:

• монтаж конструкции;
• присоединение трассы;
• проверка герметичности;
• наполнение фреоном;
• проверка работоспособности установленной системы.

В среднем такая процедура длится 3-4 часа. Однако определенные факторы сокращают или увеличивают продолжительность выполнения работы. Например, если в квартире проводится ремонт, то монтажник сможет сразу скрыть в стене коммуникационные компоненты аппарата. Это позволит сэкономить 30-50 минут.

Как вывести гофру — неправильные решения

Однако при подключении и установке напольных кондиционеров, все сталкиваются с главной проблемой — куда и как вывести гофрорукав с теплым воздухом.

При полностью открытом или даже слегка приоткрытом окне, у вас в проеме образуется огромная щель, и часть теплого воздуха тут же возвращается обратно. Как следствие — кондиционер перестает нормально работать.

Отсюда и все жалобы на его малоэффективность и низкое КПД. Поэтому главная ваша задача при установке — сделать такой вывод на улицу, чтобы зазоры были минимальны, либо отсутствовали полностью.

Безусловно, этого можно кое-как добиться, налепив всевозможных скотчей, полиэтилена или просто заткнув щели тряпками.

Есть множество неудачных примеров решения этой проблемы.

Если у вас деревянные окна, которые открываются не распахиванием створки, а ее поднятием вверх-вниз, то можно вырезать прямоугольник из сэндвич панелей. В него вставить отвод, а сам прямоугольник просто поджать сверху рамой.

Либо просто заменить часть стекла непрозрачным пластиком и туда поместить вывод.

Но все равно, это не смотрится эстетично и похоже на лишний элемент, не вписывающийся в интерьер комнаты.

На высверливание отверстий в стенах, да еще таких огромных диаметров, однозначно ухудшающих теплоизоляцию дома, вообще мало кто согласится.

Тем более, если вы будете переносить кондиционер из гостиницы в спальню и другие комнаты. Что в итоге у вас получится? Продырявленный дом со всех сторон? А если он не ваш, а арендованный?
