Материалы и технология как залить теплый пол

Подготовительные работы

Подготовительные работы важны в любом виде ремонта, так как от них зависит итоговый результат. При стяжке полусухой смесью, весь процесс подготовки можно разбить на такие этапы:

• тщательная очистка основания;
• укладка слоя паро- / гидроизоляции;

Рис. 5 Прокладка гидроизоляции

• подготовка поверхности стен;
• установка реек – маяков.

Рис. 6 Прокладка маячков для выравнивания пола

Уделите особенное внимание очистке. Используйте пылесос с большой мощностью для того, чтобы полностью ликвидировать пыль и любые другие загрязнения, которые могут привести к ухудшению итогового результата. Также важным моментом является гидроизоляция

Ее стоит аккуратно укладывать сплошным полотном на пол. По всему периметру помещения необходимо изолировать стены специальной демпферной лентой. А вот в качестве маяка можно использовать рейки, выставляя их на основание из цементного раствора

Также важным моментом является гидроизоляция. Ее стоит аккуратно укладывать сплошным полотном на пол. По всему периметру помещения необходимо изолировать стены специальной демпферной лентой. А вот в качестве маяка можно использовать рейки, выставляя их на основание из цементного раствора.

Изготовление раствора

На этом этапе стоит хорошо подумать, сможете ли вы самостоятельно замешать раствор нужной консистенции и состава. Если вы в себе не уверены, то приобретите лучше готовую смесь, которую замешивают, следуя инструкции на упаковке. Для того чтобы проверить правильность раствора, можно засунуть в него руку, сжать пальцы в кулак. Если при этом выделится вода, значит, раствор вы сделали слишком жидким. Если такой реакции нет, то вы все сделали правильно.

После того, как все предыдущие этапы завершены, можно смело приступать к самой заливке. Для этого все напольное покрытие делится на несколько зон и наполняется смесью. Следите, чтобы толщина покрытия не превышала 40мм. И постоянно выравнивайте правилом залитую поверхность движениями вправо-влево и на себя – такой способ приведет к наилучшим результатам.

Укладка смеси обязательно влечет за собой процесс затирки. Но приступать к этому виду работы стоит через двадцать минут после заливки

Обратите внимание, что не стоит откладывать этот процесс надолго, так как через шесть часов такая работа не будет иметь смысла

Для того, чтобы качественно отшлифовать поверхность, необходимо использовать специальную затирочную машину, которая продается в каждом достойном строительном магазине. Использование этой машины позволяет утрамбовать и идеально выровнять поверхность. Стоит отметить, что эта работа только кажется сложной. На самом деле с ней вполне под силу справиться одному человеку за пару часов.

Рис. 7 Замешивание раствора

Обращаем внимание на то, что после завершения всех работ запускать отопительную систему водяного пола можно примерно через месяц в зависимости от используемых материалов. Входить в полноценный рабочий режим система должна несколько суток. За это время произойдет выход лишнего воздуха из труб

За это время произойдет выход лишнего воздуха из труб.

Ознакомившись с основными этапами работы по заливке теплого водяного пола, можно сделать вывод, что занятие это не простое – требует и времени, сил, финансовых затрат. Но если выполнять все согласно профессиональным инструкциям, то результат превзойдет все ожидания.

Температурные зазоры

Причина, по которой чаще всего на поверхности бетонного основания появляются трещины – это неправильно расположенные компенсационные зазоры. Правила обустройства теплого пола не предусматривают монтаж монолитной плиты в помещениях сложной планировки или в больших комнатах.

В данном случае предполагаемую отапливаемую площадь делят на несколько зон, разграничивая их демпферной лентой, имеющей ширину 5-10 миллиметров.

Обустройство температурных зазоров выполняют с учетом следующих нюансов:

1. Размер каждой зоны не должен превышать 30 «квадратов», а длина сторон быть меньше 8 метров. Соотношение между параметрами стен помещения не может не соответствовать пропорции 1:2.
2. Когда помещение имеет сложную планировку, его делят на зоны в форме квадрата или прямоугольника.
3. В некоторых случаях мастерком проводят разделительные линии примерно на третью часть глубины раствора.
4. После затвердевания бетона швы герметизируют.

Согласно нормам СП 41-102-98:

1. Когда производится заливка теплого пола, при монтаже отопительного контура следует применять цельные трубы.
2. При прокладке трубопровода, пересекающего температурный шов, нужно защищать источник тепла гофрированной оболочкой длиной больше одного метра.
3. Трубы необходимо фиксировать на полу, применяя для этого особые V-образные скобы или проволоку, имеющую мягкую подкладку.

Особенности конструкций

Как и любая система, наливной пол имеет как ряд неоспоримых достоинств, так и существенных недостатков.

Преимущества:

• полное отсутствие швов;
• подобный материал способен выровнять любой тип поверхности;
• высокие показатели пожаробезопасности, при этом используемые элементы не выделяют токсинов, которые могли-бы нанести вред человеческому организму;
• высокий срок эксплуатации, который может исчисляться десятилетиями;
• отсутствие швов позволяет исключить скопление пыли и грибков;
• возможно использование моющих средств содержащих химические элементы;
• допускается к использованию в детских садах и медицинских учреждениях, благодаря отсутствию токсичных веществ;
• даже после сильного удара трещины не появятся.

Недостатки:

• делать наливной пол самостоятельно просто, а вот демонтировать его сложно;
• довольно небольшой выбор текстур и оттенков, по сравнению с другими напольными покрытиями;
• заливка полимером будет стоить в несколько раз дороже любого другого покрытия;
• монтаж отнимет много времени и средств;
• подготовительные работы требуют особой тщательности и соблюдения всех необходимых условий их проведения;
• ремонтные работы весьма проблематичны;
• постоянный контроль влажности;
• поверхности некоторых разновидностей наливных полов могут со временем пожелтеть, находясь под прямыми солнечными лучами.

Конструкция

Монтаж стяжки

H2_2

Порядок действий после заливки черновой стяжки:

По периметру помещения следует наклеить демпферную ленту. Она предназначена для компенсации теплового расширения стяжки. На этом заканчивается этап подготовки чернового пола, для того чтобы была залита основная стяжка для водяного теплого пола. Дальше следует укладка петель труб. Подводы теплоносителя к коллектору следует тщательно теплоизолировать. Пластиковые трубы желательно оградить от потери тепла по дороге к теплому полу. Открытая установка таких труб допускается только в местах, где им гарантированно не грозят механические повреждения. Прямое попадание солнечных лучей также нежелательно. Уложенные петли труб защищаются щитами во избежание их повреждения во время заливки. Перед окончательной заливкой системы бетоном, зарисуйте схему расположения тепловых труб с указанием точных размеров

Подобная предосторожность избавит от возможных проблем с повреждением трубы при проведении каких бы то ни было дополнительных работ впоследствии. Если уже имеется четкий план дальнейших креплений конструкций к полу, то следует предусмотреть закладку в пол дюбелей, пробок или других вариантов. Предохранители растрескивания пола

Предохранители растрескивания пола

Подобная предосторожность уместна исключительно при заливке пола большой площади. По нормам температурный шов включает в себя сухая стяжка под теплый водяной пол площадью свыше 40 м², но практики считают, что подобная предосторожность не помешает и в более скромных помещениях, площадью в 20 м². В больших помещениях стяжка пола защищается квадратами по 20 м²

Черновая стяжка на теплый водяной пол не подвергается тепловому расширению, поэтому обустройства подобного шва не требует

В больших помещениях стяжка пола защищается квадратами по 20 м². Черновая стяжка на теплый водяной пол не подвергается тепловому расширению, поэтому обустройства подобного шва не требует.

Марка и состав бетона, используемого для заливки

Главное для водяного теплого пола — это плотность бетона. Для жилищного строительства будет достаточно бетона марки 150. Качества, которым обладает сухая смесь цемента, вполне достаточно для стяжки водяного теплого пола.

Для модификаций свойств бетона используют присадки. Если состав бетона качественный, то на присадках вполне можно сэкономить. Использование присадок делает состав бетона гораздо более качественным и поверхность стяжки выглядит лучше. Кроме вида, стяжка получает от присадок и лучшую теплопроводность, что сказывается на скорости прогрева теплого пола и экономии теплоносителя.

Пластификаторы делают бетон более эластичным, что позволяет избежать растрескивания стяжки при изменении температуры.

Цементно-песчаный сухой раствор для теплого пола может подойти не во всех случаях. Лучше применять легкий бетон с использованием керамзита, так называемую полусухую стяжку. Подобный состав бетона обеспечивает ему большую прочность при сохранении легкости. Вероятность появления трещин минимальная, а теплоотдача лучше.

Состав бетона — предмет для экспериментов. Если песка будет слишком мало, то сделать поверхность гладкой будет очень сложно, а если добавлять меньшее количество щебня или дополнить керамзитом, то бетон выйдет более пластичным. Здесь необходимо найти свою золотую середину.

Готовый сухой раствор имеет состав, близкий к необходимому, и для приготовления бетона достаточно замесить его при помощи строительного миксера. В готовые смеси можно добавлять и дополнительные ингредиенты, такие как стекловолокно, обеспечивающее армирование стяжки теплого пола. Добавление армированного полотна позволяет отказаться от традиционного армирования.

Для того чтобы теплый пол не получился слишком тяжелым, можно пользоваться пенобетоном, но исключительно для черновой стяжки.

Толщина стяжки для теплого водяного пола

По плитам достаточно залить 5 см — такая высота стяжки для основания теплого пола будет достаточной. Толщина чистового слоя стяжки должна быть немного больше. Учитывая, что именно в этом слое будет аккумулироваться тепло, экономить на его толщине не стоит. Злоупотреблять толщиной тоже не стоит из-за возможного перерасхода энергии теплоносителя на обогрев лишней толщины. Следует помнить, что при минусовой температуре окружающего воздуха, заливать водяной теплый пол не стоит.

Предварительные процедуры перед заливкой предусматривают наполнение труб и создание в них небольшого давления. Правила требуют осуществлять заливку стяжки водяного теплого пола исключительно по заполненным трубам во избежание их повреждения. До окончательного застывания бетона подавать в систему носитель температурой больше 25 °С запрещено.

Особенности укладки стяжки при установке водяного пола

Главное отличие выполнения монтажа стяжки в этом случае состоит в необходимости создания деформационных швов. В свою очередь, процесс работы незначительно усложнен. Создание дополнительных деформационных швов на ограждающих конструкциях необходимо только тогда, когда помещение не превышает по своей площади 15 кв.м. Причем вдоль всей нижней области стены монтируют амортизационную полосу, компенсирующую растяжение стяжки, если температура будет слишком высокой.

Демпферная лента

Установка данной системы в комнате с большой площадью требует создания дополнительных швов. Также задействуется демпферная лента, благодаря которой и происходит соответствующая компенсация растяжения. В то же время она является и теплоизоляционной, поскольку тщательно покрыта фольгой, и потому отталкивает поступающее тепло.

Монтаж труб

Технология устройства теплого пола подразумевает применение двух различных вариаций трубок:

• Металлопластиковых.
• Полиэтиленовых высокой плотности.

Существует ряд инструкций, которые помогут смонтировать трубопровод максимально качественно и без проблем:

• В местах скопления холода необходимо укладывать трубки ближе друг к другу, например, около наружных стен и окон расстояние между участками трубопровода должно быть гораздо меньше, нежели оное в центре комнаты (подробнее: “Какое расстояние между трубами водяного теплого пола”).
• Укладка должна осуществляться на расстоянии в 150 мм от стен.
• Между трубами минимально допустимое расстояние должно быть 100 мм, а максимум – 300 мм.
• Для эффективного отопления не стоит делать трубопровод излишне длинным, а именно стоит укладываться в 100 м.
• В местах стыков перекрытий трубопровод защищается металлической гильзой, длина которой должна превышать 300 мм.

Технология устройства теплых полов подразумевает несколько вариаций закладки трубопровода:

• Укладка трубопровода спиралью с минимальным расстоянием между трубками в холодных местах и с максимальным на теплых участках.
• Укладка трубопровода змейкой, где участки труб пролегают максимально компактно у сквозных мест и окон, но более свободно на хорошо прогреваемых участках.

Сушка пола и его запуск

Основная рекомендация в процессе сушки пола – исключить попадание на него прямых лучей солнца, которые быстро пересушат поверхность. Окна лучше всего на время полностью зашторить. После того, как будет завершена заливка раствора, нужно время от времени прокалывать раствор спицей – за счет этой процедуры пузырьки воздуха, скопившиеся на дне, выйдут наружу.

Температура в помещении, при которой осуществляется сушка, не должна упасть ниже +5°С. Как только процесс сушки завершится, следует отключить систему и выровнять уровень влажности в помещении.

Порядок работы

1. Как только раствор полностью затвердеет, можно активировать систему. Выход на нормальную эксплуатационную мощность должен быть произведен лишь через несколько суток после первого включения на минимальной мощности. При этом температуру воды повышают очень плавно.
2. Главная задача после запуска состоит в устранении воздуха из трубок. С этой целью уровень давления превышает проектный стандарт на 15%.
3. Уже на следующем этапе можно включить насос, перекрыть все ветки труб кроме одной, а также дождаться полного выхода всего воздуха.

Работа по установке такого пола может выполняться самостоятельно. Однако процесс достаточно трудоемкий и требует много времени, а в некоторых случаях – использования специальных инструментов. Кроме того, достаточно важный этап – планирование будущего проекта пола.

Особенности бетонных растворов для стяжки

Обустройство теплых полов надо выполнить грамотно. От качества приготовления бетона зависит прочность полов. Чтобы обеспечить нормальное тепло в жилище, температура внутри стяжки должна держаться около 50 °С, а на покрытии пола снижаться до 30-35 °С.

Такая частая смена температурного режима приводит к разрушению теплого пола:

1. в системе напольного покрытия начинают появляться микротрещины, размеры которых постепенно увеличиваются;
2. воздух в трещинах вызывает снижение теплопроводности пола и эффективности обогрева, так как через трещины тепло теряется;
3. увеличение трещин приводит к перекосу и деформации слоя цемента, в результате начинают повреждаться нагревательные элементы;
4. использование высоковольтной проводки может привести к поражению электрическим током, а если проложен водяной трубопровод, то деформация труб может вызвать затопление нижних этажей.

Чтобы предупредить такие нежелательные последствия от теплого водяного пола, бетонный раствор для стяжки теплого пола надо готовить так, чтобы он отличался:

1. минимальной пористостью. Плотность структуры повышает теплопроводность, в результате эффективность обогрева улучшается;
2. малой склонностью к образованию трещин на бетоне. Кроме повышения эффективности обогрева, отсутствие трещин исключает деформацию и повреждения труб;
3. повышенной прочностью, чтобы во время перемещения жильцов по полу, установки мебели, бетонная поверхность оставалась целой, не растрескивалась.

Рекомендуем: Каков расход трубы на тёплый пол на м2?

Поэтому раствор для бетонной стяжки надо готовить в правильной пропорции цемента, воды и песка.

Надо запомнить, что короткое время схватывания раствора приводит к неравномерному затвердеванию, так как при этом возникают остаточные напряжения, пока в одной части поверхность бетона влажная, а в другой – сухая.

Получается некачественная стяжка, которая будет не только снижать эффективность обогрева, но может привести аварийным последствиям, непредвиденным материальным тратам.

Монтаж системы водяного подогрева

Посмотрим, как происходит процесс обустройства водяного пола с использованием пенополистирольных плит, но при условии заливки стяжки поверх них. Плиты будут использоваться вместо арматурной сетки для фиксации труб теплого пола на поверхности основания.

Шаг 1. Сначала нужно подготовить черновое основание – выровнять его и очистить от мусора. Помещение сразу нужно освободить от всего лишнего

Не критичны только мелкие изъяны основания, на них можно не обращать внимание

Вначале проводятся подготовительные работы

Шаг 2. Далее следует уложить слой гидроизоляционного материала, а затем – слой утеплителя (в данном случае используется пенопласт)

Что касается гидроизоляционного слоя, то важно укладывать отдельные полосы с нахлестом друг на друга и проклеивать стыки прочным скотчем. Листы утеплителя укладываются плотно друг к другу, при необходимости их можно подрезать. Закрыть ими нужно всю поверхность пола

Закрыть ими нужно всю поверхность пола.

Укладка утеплителя

Шаг 3. По периметру стены около пола нужно приклеить демпферную ленту. Также, если материал стен позволяет, ее можно прикрутить на саморезы. Она необходима для того, чтобы стяжка не потрескалась, когда будет расширяться в стороны при высыхании. Пренебрегать укладкой ленты не стоит – это может сказаться на качестве полов.

Крепление демпферной ленты

Шаг 4. Теперь нужно укладывать пенополистирольные маты так, чтобы выступы на соседствующих друг с другом элементах совпадали друг с другом. Уложить маты нужно по всей поверхности утеплителя. Они легко стыкуются между собой, а при необходимости их можно резать, чтобы закрыть оставшиеся свободными небольшие участки пола, меньше по размеру, чем сами маты.

Укладка пенополистирольных матов

Выступы должны совпадать

При необходимости маты можно резать

Шаг 5

Перед укладкой отопительного контура важно убрать весь мусор с поверхности матов, который мог образоваться в процессе их монтажа и при их резке

Удаление мусора с матов

Шаг 6. В данном случае коллектор для подключения системы подогрева находится в другой комнате, значит, трубы нужно в комнату завести. Для этого проще всего пробурить отверстие в стене, которое позволит протащить трубы. Также нужно рядом сделать и второе отверстие, куда будет заводиться второй конец трубы – он будет подавать остывшую воду назад в систему подогрева в сторону коллектора.

Удаление мусора с матов

Труба заводится в отверстие

Вывод трубы в соседней комнате

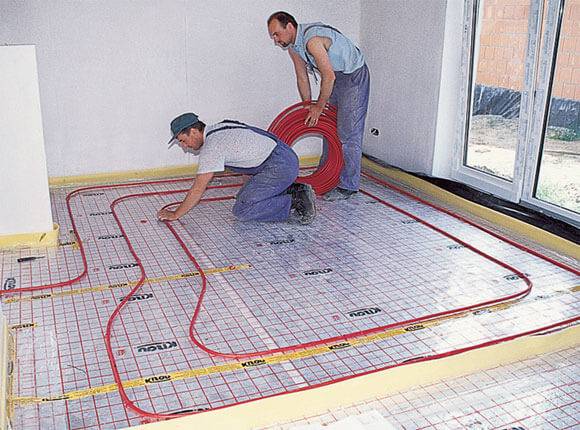

Шаг 7. В соответствии с выбранной схемой укладки (в данном случае это улитка) нужно проложить трубы теплого пола, фиксируя их между выступами матов, соблюдая шаг. В центре помещения трубы нужно пустить в обратном направлении, а конец трубы завести во второе отверстие. Проведя трубу через стену, можно начать подключение ее к коллектору

Перед тем как начать проталкивать трубу через стену, ее конец важно замотать скотчем, чтобы внутрь нее ничего не попало

Процесс укладки труб

Еще одно фото процесса

Конец трубы обматывается скотчем

Шаг 8. После того как трубы были уложены и подключены к коллектору, можно протестировать систему на работоспособность, наполнив ее водой. После этого можно приступать к заливке цементной стяжки. Она выполняется строго по уровню. Кстати, воду сливать из труб во время заливки стяжки не стоит. Жидкость не позволит системе деформироваться под весом цемента.

Далее можно заливать стяжку

Для работы используется лазерный уровень

Шаг 9

Если помещение большое, важно установить маяки, по которым и будет равняться стяжка. Выравнивать ее можно длинным правилом, которое будет опираться на маяки и убирать излишки цементного состава, позволяя сделать ровную поверхность. Выравнивание стяжки

Выравнивание стяжки

Шаг 10. Потом  можно провести затирку стяжки, когда она немного схватится. Эта процедура позволит добиться идеально ровной поверхности. Далее стяжку нужно оставить в покое на 28 суток и дать ей высохнуть. Включать теплые полы и проводить какие-либо работы до момента высыхания стяжки запрещено – это может навредить ей. Когда стяжка высохнет, можно укладывать чистовое напольное покрытие.

Затирка стяжки

Подготовительные работы

Иногда при подготовке поверхности для стяжки не обращают внимания на важные мелочи, которые, на самом деле, играют большую роль. Черновая поверхность обязательно должна быть тщательно очищена от мусора, мелких камней.

Перед тем, как правильно залить теплый пол, вдоль стен комнаты, по кругу, укладывают демпферную ленту толщиной не меньше 40 мм. Она нужна для того, чтобы исключить в будущем трещины в бетонном слое от эффекта теплового расширения. Демпферной лентой нельзя пренебрегать ни в коем случае. Трещины в бетоне выведут обогревательную систему из строя очень быстро. Необходимо делать пирог теплого пола по бетону по всем нормам.

Когда площадь комнаты более 40 кв. метров, либо одна из сторон больше 8-9 метров, бетонное покрытие нужно обязательно разделить на зоны с помощью термошвов. Для этого используют Т-образную демпферную ленту. Укладывают ее до начала бетонных работ. В каждой зоне должен быть свой отопительный контур, проектируют это заранее.

Иногда строители укладывают армирующую металлическую сетку поверх теплоизоляционной плиты

Если теплоизолятор прочный, нагрузка на теплые полы не очень большая, такую сетку можно и не принимать во внимание. Сетку прикрепляют к бетону через слой утеплителя

Водяной контур скручивают с прутьями сетки. Такой способ удобен, но не во всех случаях себя оправдывает. Если армирующий слой укладывать сразу на теплоизолятор, то сетка не выдержит вертикальное давление на полы. Она будет выполнять единственную функцию — удобную фиксацию водяного трубопровода.

При использовании прочного утеплителя (пеностекла), ситуация будет иная. Если применяют мягкий утеплитель (пенопласт), стяжку требуется дополнительно армировать. Арматура, которую размещают сверху, а не в самом бетоне, нейтрализует только горизонтальные прогибы. Для предотвращения образования расколов, сетку размещают поближе к центру бетонного покрытия, над трубами.

Иногда используют вариант, когда укладывают две сетки: поверх труб и под ними.

Есть еще один способ с использованием одной сетки. Ее приподнимают над теплоизолятором на 15-20 мм, используя подкладки. Трубы укладывают сверху.

Стяжка, где водяной контур оказывается полностью в бетоне, будет прочнее. Но себестоимость конструкции теплого пола возрастает. Общая толщина бетонной прослойки окажется на 20-30 мм больше.

Монтаж водяных полов

Если материалы выбраны качественные, то вопрос, как правильно делать водяной теплый пол, решается гораздо легче и быстрее. В итоге все работы и действия будут более экономичными и переделывать несколько раз систему не нужно будет.

Есть много способов монтажа, этапы самого экономичного следующие:

Для начала нужно подготовить основу. Должна получится абсолютно ровная чистая поверхность. Небольшие впадины можно засыпать обычным песком. Когда неровности очень большие, то нужно будет сделать бетонную стяжку такой толщины, чтобы она полностью выровняла пол.
Затем кладут гидроизоляцию. Если перед этим пол выравнивали стяжкой, она должна к этому моменту высохнуть. Рулон полиэтилена раскатывают на всю площадь с внахлёст 15- 20 см и даже с небольшим заходом на стены.
По всему периметру помещения крепится демпферная лента. Это предохранит от трещин бетонную стяжку при нагреве. Если площадь очень большая, более 50 кв. м., то демпферная лента укалывается и между водяными контурами. Мягкий пластик в этом случае окажет большую услугу. Эти работы чаще всего доверяют профессиональным строителям.
Плиты теплоизолятора укладывают встык. Обычно достаточно 3-х сантиметрового гладкого экструдированного пенополистирола. Если речь идёт о первом этаже частного дома, где холодная поверхность, утеплитель можно взять большей толщины. Однако более 5 см. брать не нужно, только если это не Северный регион.
Теперь идёт черёд армирующей сетки. Она укладывается сразу сверху утеплителя ровными рядами. Звено сетки может быть как 10 см, так и 15 см. Оба варианта подходят.
Дошла очередь и до гибкой трубы. Её можно уложить в виде змейки или улитки. Теплоотдача от этого не меняется. Но замечено, что «улитка» лучше себя ведёт в помещениях правильной геометрической формы — квадратных или в виде широких прямоугольников. Змейку лучше стелить в длинных вытянутых коридорах и на лоджиях.
Уложенные трубы нужно закрепить. Делают это с помощью пластиковых клипсов (в утеплитель) либо хомутами (к арматурной сетке)

На одном погонном метре нужно закрепить не менее трёх клипсов или хомутов.
Важно. Между подачей и обраткой оставляют зазор 10 см

Более близкое расстояние делать не рекомендуется. Если сделать шире, то температуру теплоносителя придётся увеличивать. Контур укладывается примерно на расстоянии 15 см. от стены.
Все контуры в итоге собираются в один узел, который подсоединяют к распределительному коллектору. Подающий и обратный коллекторы располагают в ящике, который крепят на стену. Обычно габариты такого шкафа следующие: 60х40х12 см. Их можно изготовить самостоятельно или купить готовый.

Важно. Как сделать так, чтобы труба при выходе из бетонной стяжки не переломилась? В месте перехода на неё надевают специальный металлический уголок

Как вариант — гофрированный пластиковый или металлический рукав.

Трубы присоединяют к коллекторам в следующей последовательности: гайка, уплотнительное кольцо, соединительный ниппель. Затем гайку закручивают.

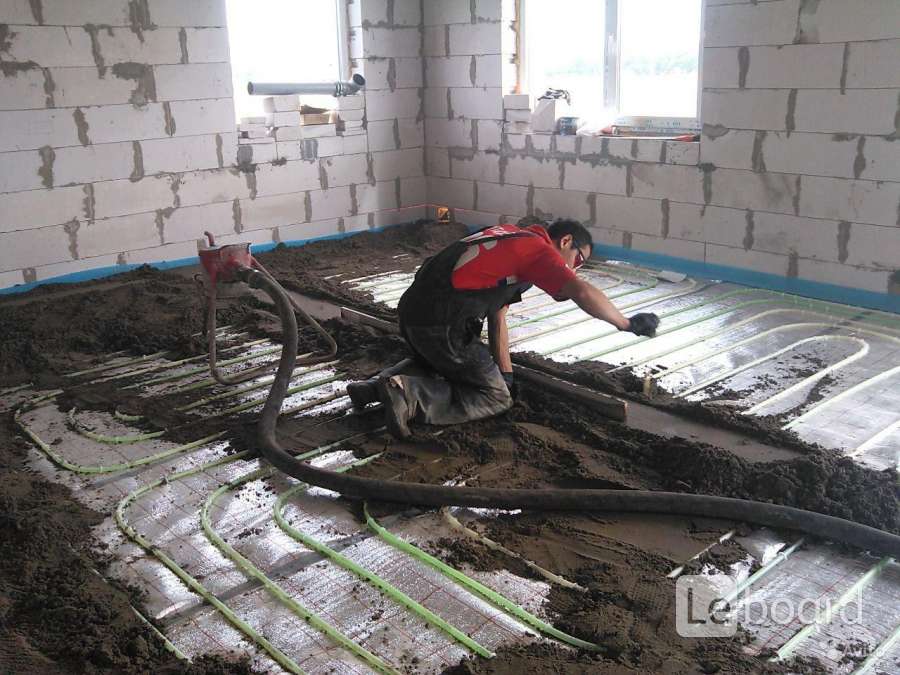

Процесс заливки

Перед тем как разводить и заливать бетонную смесь, нужно подготовить все необходимые инструменты. Для работы потребуется лопата, матерок и правило.

Приготовленный по всем правилам бетон заливается на пол таким образом, чтобы его толщина была равномерной. На видео показана последовательность действий и основные этапы процесса.

Выравнивание слоя выполняется с помощью правила. Необходимо добиться, чтобы поверхность стяжки была выровнена строго по маякам.

Технология здесь простая, но от исполнителя требуется наличие навыка выполнения такой работы. Зачастую все операции выполняются своими руками.

Видео:

Пошаговая инструкция по заливке теплого водяного пола

Способы кладки теплого пола в помещении.

Технология заливки предусматривает использование следующих инструментов:

• строительного уровня;
• дрели с насадкой-миксером;
• шпателя;
• мастерка;
• правила для выполнения штукатурных работ;
• ведра или другой подходящей емкости для приготовления раствора.

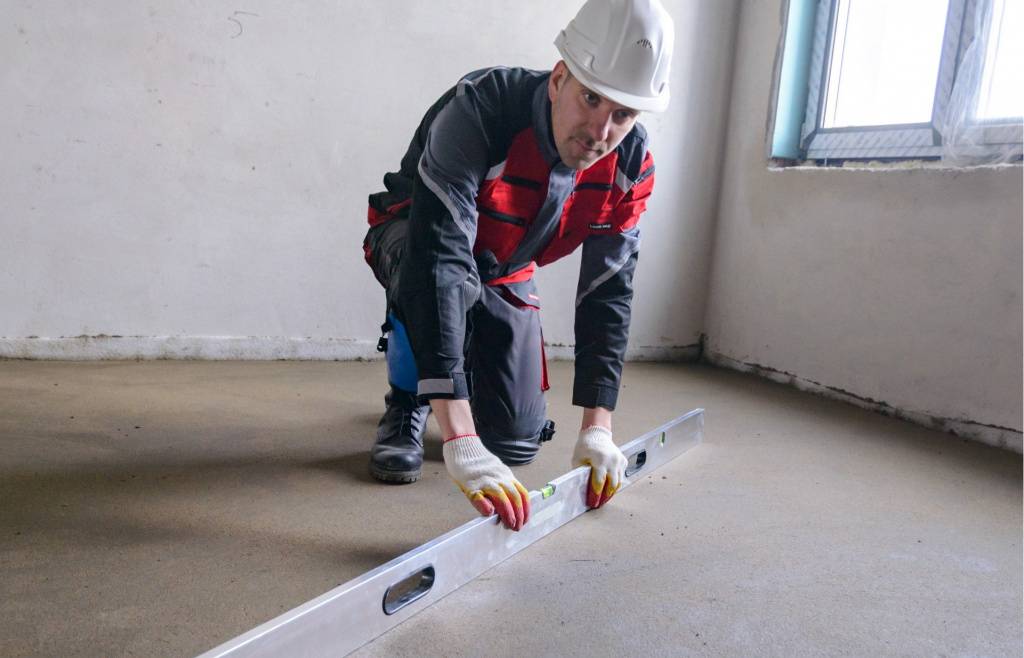

Прежде чем приступать к заливке, возьмите водяной уровень или простую ровную рейку и убедитесь в качестве и горизонтальности чернового покрытия. Профессиональные строители рекомендуют приступать к следующему этапу лишь после того, как будут исправлены все серьезные дефекты, а перепад высот не будет превышать 4-6 мм на 2 м².

Включать теплый пол можно в любое время.

В случае обнаружения серьезных недостатков (трещин, неровностей и пр.), необходимо выровнять основание при помощи специального раствора. При этом нужно учитывать характеристики и особенности состава черновой поверхности. Переходить к дальнейшим этапам работы можно лишь после того, как нанесенный слой полностью высохнет. Следуйте технологии, установленной производителем смеси, либо же действующими нормативными документами.

После того как все изъяны поверхности будут ликвидированы, на нее нужно нанести слой гидро-, а затем и теплоизоляции. Монтируется специальная сетка, к которой будет крепиться система труб. Далее прокладывается демпферная лента, выполняется подключение отопительных контуров и проверяется их целостность.

Непосредственно заливку можно начинать лишь после того, как отопительная система будет проверена и испытана в соответствии со специальной технологией. Для заливки могут быть использованы растворы определенного класса прочности. В большинстве случаев рекомендуется выполнять заливку самодельными цементно-песчаными составами или же профессиональными смесями, характеристики которой были бы не ниже аналогичных характеристик бетона марки М300 (класс В22,5).

Обратите особое внимание на толщину слоя заливки над трубами теплого пола. Нельзя, чтобы она была менее 3 см. Наиболее оптимальная толщина – порядка 4 см

Обращайте особое внимание на то, что в случае использования традиционных строительных материалов (цемента, бетона) придется ждать около 28-30 дней, пока заливка полностью высохнет. И лишь поле этого можно будет использовать отопительную систему в полную силу

Наиболее оптимальная толщина – порядка 4 см

Обращайте особое внимание на то, что в случае использования традиционных строительных материалов (цемента, бетона) придется ждать около 28-30 дней, пока заливка полностью высохнет. И лишь поле этого можно будет использовать отопительную систему в полную силу

Залейте смесь, выровняйте и наберитесь терпения. Для высыхания толстого слоя может понадобиться даже более 1,5 месяцев. Нельзя укладывать финишное напольное покрытие, пока заливка полностью не высохнет. Наливные полы в данном плане более удобны ввиду своего сравнительно быстрого высыхания.

Теперь вы знаете, как самостоятельно залить трубный водяной пол. В этом нет ничего сложного. Нужно лишь ответственно и внимательно подходит к выбору материалов для заливки. В особенности это касается цемента. Его необходимо покупать перед началом работы, т.к. если приобрести его заранее, он может слежаться. Удачной работы!

Что еще взять на заметку, организовывая теплый пол

Обратите внимание что существует еще ряд требований и правил, которые стоит обязательно учитывать, дабы не нарушить технологию организации теплого пола в доме. В числе рекомендаций экспертов следующие детали:

• Приступая непосредственно к заливке, прежде всего стоит проверить качество установки трубок и их подключение к отопительной системе. Начинать заливку бетонной стяжки можно только после того, как вы убедились в работоспособности и гидравлической плотности теплого пола.
• Эффективность и экономичность всей системы отопления теплого пола зависит не только от толщины стяжки, но и от качества используемых материалов. Особенно это касается цемента, имеющего свойство слеживаться. Потому к выбору материалов стоит подходить со всей серьезностью и внимательно следить за сертификацией приобретаемой продукции, а сам цемент покупать только перед началом работ.
• Лишней потери тепла можно избежать, относясь к делу со всей серьезностью, а не выполнять работы халатно. Это значит, что игнорировать укладку теплоотражающего слоя крайне не рекомендуется. Наличие такой прослойки обязательно и под трубопроводной системой. При этом толщина утеплителя под теплый пол (водяной) зависит от типа сырья и составляет:

— пробковые теплоизоляционные плиты – от 10 до 30 мм;

— профильные системы с направляющими на полимерной основе – от 10 до 35 мм;

— теплоизоляционный рулонный наполнитель – от 9 до 12 мм.

Подготовка в заливке

Прежде чем залить теплый пол, вначале нужно подготовить основание под раствор и установить все контуры.

Подготовка заключается в укладке пирога стяжки в правильной последовательности:

Схема теплого пола

• На основание укладывается полиэтиленовая пленка толщиной 200-250 мк для гидроизоляции.
• Затем укладывается утеплитель. В зависимости от условий, может быть использован экструдированный пенополистирол 5-10 см, либо тонкий слой вспененного полиэтилена с теплоотражающей фольгой.

• Затем укладывается основа для крепления труб и одновременно армирование стяжки – монтажная сетка с ячейкой 10 или 15 см. Иногда для этого используется специальное основание с рельефными каналами под укладку труб.
• После этого можно крепить контуры отопления. Для этого используются трубы из металлопластика или полипропилена диаметром 20 мм.
• Для дополнительного армирования, и защиты от трещин, можно положить дополнительный слой монтажной сетки поверх труб.
• Чтобы получить ровное основание, нужно установить маячковые профили перед заливкой. Расстояние между ними должно быть меньше, чем длина правила. Устанавливаем их ровно по уровню на саморезы или раствор. Установку маяков начинаем с самой высокой «нулевой» точки в помещении.
• Последний слой – это заливка пола под теплый пол раствором. Его толщина должна быть 3-7 сантиметров над уровнем труб. Такая толщина позволит равномерно распределяться температуре по поверхности.

Установка маяков

Необходимые инструменты  и материалы

Для работы вам понадобятся:

• Веник, промышленный пылесос для уборки;
• Пластификатор для бетона, фибра, песок, цемент;
• Резиновые сапоги;
• Демпферная лента;
• Полиэтиленовая пленка 200-250 мк;
• Утеплитель;
• Монтажная сетка;
• Наколенники;
• Лазерный уровень;
• Маячковые профили;
• Перфоратор, шуруповерт (для установки маяков);
• Правило и длинная рейка для контролирования ровности;
• Емкость для раствора на 80-100 литров;
• Строительный миксер или насадка на перфоратор;
• Металлопластиковые или полиэтиленовые трубы 20 мм;
• Нейлоновые стяжки для крепления к сетке;
• Заливка теплых полов должна проводиться только после гидравлических испытаний. При заливке давление внутри труб должно быть равно 0,3 МПа.
• Минимальная толщина заливки теплого пола над уровнем труб должна быть более 3 см.
• Для заливки нужно использовать раствор не ниже М400 с добавлением пластификатора.
• Тепловое испытание труб можно проводить только через месяц после заливки раствора. Вначале температура проводника не должна быть более 25 градусов, каждый день можно повышать на 5 градусов до необходимого уровня.
