Как настроить прибор
Все терморегуляторы имеют заводские настройки. Но заданные значения стандартные и могут не совпадать с желаниями и требованиями пользователей. В автоматических моделях достаточно выставить температуру на дисплее. Сложнее обстоит дело с механическими терморегуляторами. Для их регулировки понадобится термометр.
Чтобы изменить настройки, сделайте следующее:
- Закройте все окна, двери, отключите вытяжки. Установите головку терморегулятора в крайнее левое положение – «открыто».
- Как только температура в помещении начнет повышаться и достигнет значений на 5 – 6 градусов выше нужной, поверните регулятор вправо – «закрыто».
- Радиатор начнет остывать. Как только показатели температуры достигнут нужных значений, медленно начните поворачивать головку влево. Услышав шум теплоносителя, остановитесь и запомните положение вентиля. Для достижения желаемой температуры нужно будет устанавливать головку в этом положении.
Универсального положения механического терморегулятора не будет. В течение отопительного сезона его нужно будет периодически перенастраивать, в зависимости от погодных условий.
Запорные устройства
Краны, используемые для установки в систему обогрева помещения, следует условно разделить на две группы – запорные и регулирующие. Деление это во многом условно, поскольку и запорная арматура позволяет регулировать движение теплоносителя. Естественно, в этом случае точность регулировки получается довольно низкой, однако отсечь батарею от источника воды можно.

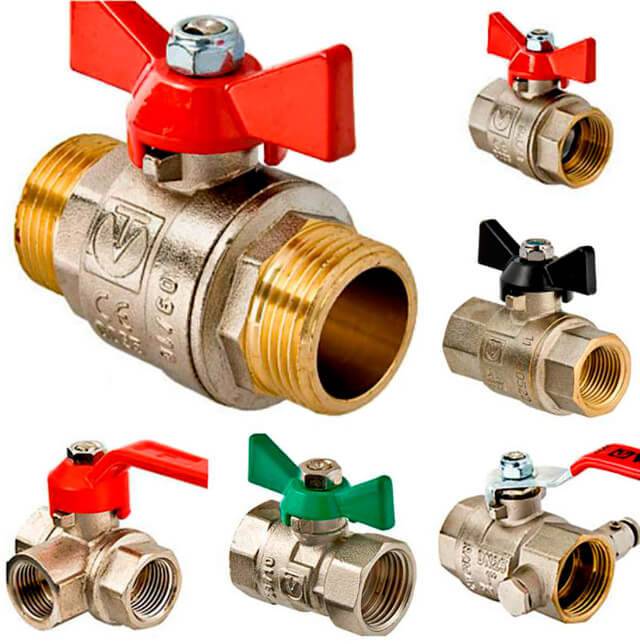

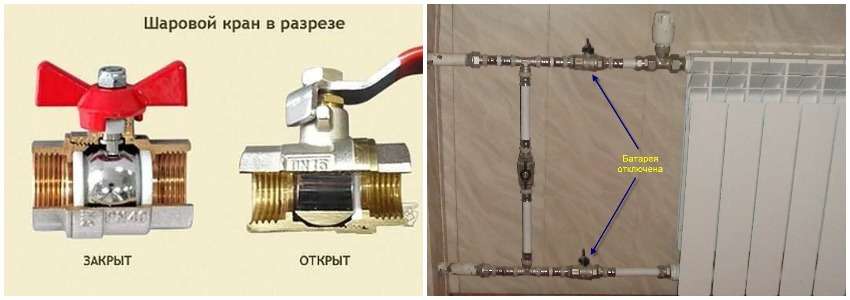

Схема шаровой конструкции
Самой простой и часто используемой разновидностью кранов являются шаровые:
Шаровой кран предназначен для отключения радиатора. Его конструкция позволяет устанавливать устройство либо в открытое, либо в закрытое положение, так что регулировка осуществляется довольно по принципу «есть тепло – нет тепла».
Шаровые краны для радиаторов отопления обеспечивают двухпозиционную регулировку
Обратите внимание!В принципе, можно зафиксировать вентиль и в промежуточном положении, но тогда скорость его износа возрастет многократно за счет трения взвешенных в воде частиц о запорный элемент.Так что лучше этого не делать без крайней необходимости
- Блокировка потока теплоносителя осуществляется за счет движения металлического шара с отверстием, соосным трубному просвету. При повороте рукоятки крана в действие приходит шток, который проворачивает сферу внутри корпуса, совмещая отверстие в ней с просветом трубы.
- Как правило, детали кранов производятся из стали, бронзы или латуни. За герметизацию соединений и запорной части отвечают фторопластовые прокладки, которые при необходимости можно заменить своими руками.
- Присоединение к радиатору осуществляется либо с помощью обычной гайки, либо с помощью «американки».
Шаровая конструкция с американкой
В отличие от шаровых кранов, конусные вентили дают возможность регулировать поток теплоносителя более плавно. Это обеспечивается особенностями их конструкции:
Устройство в разрезе
- Запорным элементом выступает конусный шток, на поверхность которого наносится резьба.
- Когда мы вращаем маховик, шток двигается по резьбе, смещаясь в вертикальной плоскости.
- В крайнем нижнем положении просвет трубы полностью перекрывается. Герметичность перекрытия обеспечивается эластичными прокладками, которые надеваются на кольцевые канавки штока.
- Поднимая запорную часть, мы приоткрываем просвет, и теплоноситель начинает поступать в радиатор.
Обратите внимание!Регулировать микроклимат в помещении можно лишь приблизительно, уменьшая или увеличивая количество горячей воды в каждой батарее
Модель в полипропиленовом корпусе
На практике чаще всего используются бронзовые или латунные конусные краны для радиаторов отопления: полипропиленом комплектуются только системы, часть труб в которых тоже сделана из пластика. Это объясняется сравнительно небольшой прочностью и износостойкостью полимеров по сравнению с сантехническими сплавами.
С другой стороны, полипропиленовые краны для радиаторов отопления стоят несколько дешевле, потому в условиях дефицита бюджета их вполне можно использовать.
Кран Маевского
При заливке теплоносителя в систему отопления внутрь вместе с водой или антифризом попадает и воздух.
Для его удаления используются специальные устройства – так называемые краны Маевского:
Устройство для выпуска воздуха
- Конструкция такого изделия достаточно проста: его основу составляет запорный шток, установленный в корпусе с резьбой под радиаторную пробку.
- Шток приводится в движение либо отверткой, либо специальным ключом, открывая просвет трубы в седловине.
Обратите внимание!Если есть возможность, покупайте вентили под отвертку, поскольку ключ вы будете регулярно терять, что и неудивительно – пользоваться им придется один-два раза в год. Нужно иметь в виду, что пропускная способность у такого крана невелика, так что, например, на расширительный бак его ставить не стоит: стравливать лишний воздух придется около часа. В такой ситуации больше подойдет обычный вентиль или водоразборный кран, установленный изливом вверх
В такой ситуации больше подойдет обычный вентиль или водоразборный кран, установленный изливом вверх
Нужно иметь в виду, что пропускная способность у такого крана невелика, так что, например, на расширительный бак его ставить не стоит: стравливать лишний воздух придется около часа. В такой ситуации больше подойдет обычный вентиль или водоразборный кран, установленный изливом вверх.
Фото установленного клапана
Запорные устройства
Краны, используемые для установки в систему обогрева помещения, следует условно разделить на две группы – запорные и регулирующие. Деление это во многом условно, поскольку и запорная арматура позволяет регулировать движение теплоносителя. Естественно, в этом случае точность регулировки получается довольно низкой, однако отсечь батарею от источника воды можно.
Схема шаровой конструкции
Самой простой и часто используемой разновидностью кранов являются шаровые:
Шаровой кран предназначен для отключения радиатора. Его конструкция позволяет устанавливать устройство либо в открытое, либо в закрытое положение, так что регулировка осуществляется довольно по принципу «есть тепло – нет тепла».
Шаровые краны для радиаторов отопления обеспечивают двухпозиционную регулировку
Обратите внимание!В принципе, можно зафиксировать вентиль и в промежуточном положении, но тогда скорость его износа возрастет многократно за счет трения взвешенных в воде частиц о запорный элемент.Так что лучше этого не делать без крайней необходимости
- Блокировка потока теплоносителя осуществляется за счет движения металлического шара с отверстием, соосным трубному просвету. При повороте рукоятки крана в действие приходит шток, который проворачивает сферу внутри корпуса, совмещая отверстие в ней с просветом трубы.
- Как правило, детали кранов производятся из стали, бронзы или латуни. За герметизацию соединений и запорной части отвечают фторопластовые прокладки, которые при необходимости можно заменить своими руками.
- Присоединение к радиатору осуществляется либо с помощью обычной гайки, либо с помощью «американки».
Шаровая конструкция с американкой
В отличие от шаровых кранов, конусные вентили дают возможность регулировать поток теплоносителя более плавно. Это обеспечивается особенностями их конструкции:
Устройство в разрезе
- Запорным элементом выступает конусный шток, на поверхность которого наносится резьба.
- Когда мы вращаем маховик, шток двигается по резьбе, смещаясь в вертикальной плоскости.
- В крайнем нижнем положении просвет трубы полностью перекрывается. Герметичность перекрытия обеспечивается эластичными прокладками, которые надеваются на кольцевые канавки штока.
- Поднимая запорную часть, мы приоткрываем просвет, и теплоноситель начинает поступать в радиатор.
Обратите внимание!Регулировать микроклимат в помещении можно лишь приблизительно, уменьшая или увеличивая количество горячей воды в каждой батарее
Модель в полипропиленовом корпусе
На практике чаще всего используются бронзовые или латунные конусные краны для радиаторов отопления: полипропиленом комплектуются только системы, часть труб в которых тоже сделана из пластика. Это объясняется сравнительно небольшой прочностью и износостойкостью полимеров по сравнению с сантехническими сплавами.
С другой стороны, полипропиленовые краны для радиаторов отопления стоят несколько дешевле, потому в условиях дефицита бюджета их вполне можно использовать.
Кран Маевского
При заливке теплоносителя в систему отопления внутрь вместе с водой или антифризом попадает и воздух.
Для его удаления используются специальные устройства – так называемые краны Маевского:
Устройство для выпуска воздуха
- Конструкция такого изделия достаточно проста: его основу составляет запорный шток, установленный в корпусе с резьбой под радиаторную пробку.
- Шток приводится в движение либо отверткой, либо специальным ключом, открывая просвет трубы в седловине.
Обратите внимание!Если есть возможность, покупайте вентили под отвертку, поскольку ключ вы будете регулярно терять, что и неудивительно – пользоваться им придется один-два раза в год. Нужно иметь в виду, что пропускная способность у такого крана невелика, так что, например, на расширительный бак его ставить не стоит: стравливать лишний воздух придется около часа
В такой ситуации больше подойдет обычный вентиль или водоразборный кран, установленный изливом вверх
В такой ситуации больше подойдет обычный вентиль или водоразборный кран, установленный изливом вверх
Нужно иметь в виду, что пропускная способность у такого крана невелика, так что, например, на расширительный бак его ставить не стоит: стравливать лишний воздух придется около часа. В такой ситуации больше подойдет обычный вентиль или водоразборный кран, установленный изливом вверх.
Фото установленного клапана
Способы увеличения теплоотдачи батарей
Наличие/отсутствие возможности повысить теплоотдачу зависит от расчета запаса мощности радиатора. Если прибор не в состоянии выдавать больше тепловой энергии, то тут никакая арматура не поможет.
Попытаться изменить ситуацию можно одним из нижеперечисленных способов:
- Прежде всего, следует проверить, не произошло ли засорение фильтров и труб. Засоры образуются как в старых зданиях, так и в новых постройках, поскольку в систему попадает разный строительный мусор. Когда чистка не дает результатов, нужно предпринимать кардинальные меры.
- Повышение температуры теплоносителя. Это можно сделать при наличии автономного теплоснабжения, но при централизованном отоплении вряд ли.
- Замена типа подключения. Не все способы подсоединения батарей имеют одинаковую эффективность. К примеру, обратное боковое подключение приводит к понижению мощности примерно на четверть. Также на теплоотдачу влияет место монтажа прибора.
- Наращивание количества секций. Если место расположения и способ подсоединения радиаторов выбраны правильно, а в комнате также холодно, это означает, что тепловой мощности приборов не хватает. Тогда необходимо увеличить количество секций.
Если отопительная система укомплектована батареями с регулировкой температуры, то им требуется определенный запас мощности и в этом заключается их основной недостаток. В результате возрастают расходы на обустройство обогрева, поскольку каждая секция стоит денег.
Комфорта нельзя достичь, если в помещении холодно или слишком жарко, поэтому регулировка тепла в батареях отопления является универсальным решением данной проблемы.
Критерии выбора
Радиаторный кран – это, как правило, устройство шарового типа, обеспечивающее регулировку расхода воды и соединение труб с радиатором. Устанавливается на байпасе, стояках, вверху батареи, в местах скопления воздуха для его стравливания.
Выбрать подходящий кран несложно, достаточно знать несколько нюансов:
- диаметр труб, к которым он будет подсоединяться (DN, в миллиметрах или дюймах);
- рабочее давление (PN, в диапазоне 15–40 и выше);
- вид соединения, наличие резьбы внутри или снаружи, американки.
Выбор должен учитывать назначение арматуры, ее локализацию, свойства среды
Важно также соотношение входа и выхода вентиля в радиаторе, их взаимное расположение
При выборе следует учитывать характеристики кранов:
- шаровая запорная арматура, хотя наиболее распространена и доступна по стоимости, не очень эффективна. Она имеет только два режима: закрытие/открытие;
- конусный вентиль – более приемлемый вариант из-за возможности промежуточного положения. Недостаток: кран необходимо возвращать в начальное положение и постоянно следить за ним;
- терморегулятор с автоматическим управлением – самый эффективный, надежный, но и намного дороже других. При его монтаже на однотрубную систему должен присутствовать байпас.
Для чего нужно производить регулировку
Настройка оптимальной температуры батарей отопления позволяет создать внутри помещения максимально комфортные условия пребывания. Кроме этого, регулировка позволяет:
- Убрать эффект завоздушивания в батареях, дать возможность теплоносителю свободно передвигаться по трубопроводу системы отопления, эффективно отдавая свое тепло внутреннему пространству помещения.
- Снизить до 25% затраты на теплопотребление.
- Не держать постоянно открытыми окна, при чрезмерном перегреве воздуха в помещении.
Настройкой отопления и регулировкой батарей, желательно заниматься перед началом отопительного сезона. Это нужно для того, чтобы потом не испытывать дискомфорта в квартире и не настраивать температуру нагрева батарей в авральном режиме. До настройки и регулировки радиаторов изначально летом нужно произвести теплоизоляцию всех окон. Кроме этого, нужно учесть особенности месторасположения квартиры:
- В середине или в угловой части дома.
- Нижний или верхний этаж.
Проанализировав ситуацию, желательно воспользоваться энергосберегающими технологиями для максимального сохранения тепла внутри квартиры:
- Утеплить стены, углы, полы.
- Провести гидро и теплоизоляцию швов между бетонными стыками панельного дома.
Без этих работ, регулировать температуру радиаторов будет бесполезно, так как львиная доля тепла будет обогревать улицу.
Электронные терморегуляторы
Максимальным функционалом обладают электронные устройства регулировки, оснащенные блоком управления. В него, помимо электронного температурного датчика, входят микропроцессорная схема и панель управления, оснащенная кнопками и дисплеем. Запорная головка перемещается с помощью электромеханического реле по сигналу, поступающему от управляющей схемы.
Электронные терморегуляторы позволяют не только поддерживать требуемую температуру с максимальной точностью, но и дают возможность программировать их работу. Например, ежедневно в будние дни во время отсутствия в квартире жильцов степень нагрева приборов автоматически будет снижаться, а перед приходом хозяев комнаты снова будут прогреваться до оптимальной температуры.
Совет: Для изменения способа регулировки батарей необязательно покупать новый терморегулятор. На один клапан обычно можно установить термоэлемент любого типа: ручной или автоматический.
Пошаговая инструкция регулировки температуры
Чтобы обеспечить комфортные условия пребывания в помещении нужно выполнить некоторые основные действия.
- Изначально на каждой батарее необходимо стравить воздух до того, пока из крана струйкой не потечет вода.
- Затем необходимо отрегулировать давление в батареях.
- Для этого в первой батарее от котла нужно открыть вентиль на два оборота, на второй – на три, и далее по такой же схеме, увеличивая на каждом радиаторе количество оборотов открываемого вентиля. Таким образом, давление теплоносителя равномерно распределится по всем радиаторам. Это обеспечит ему нормальное прохождение по трубам и лучший прогрев батарей.
- В принудительной системе отопления прокачку теплоносителя, контроль рационального потребления тепла помогут осуществить регулировочные вентили.
- В проточной системе хорошо регулируют температуру, встроенные в каждую батарею терморегуляторы.
- В двухтрубной системе отопления можно контролировать не только температуру теплоносителя, но и его количество в батареях с помощью как ручной, так и автоматической систем управления.
Шаровые краны для системы отопления
Популярность шаровых кранов объясняется их предельно простым устройством, что способствует долговечности эксплуатации. Пользоваться ими очень удобно: перекрывание потока осуществляется простым поворотом ручки на 90 градусов. В основе запорного механизма этого приспособления имеется шар со сквозным отверстием. Чтобы перекрыть проток, необходимо повернуть шар отверстием под углом 90 градусов к корпусу.
Для управления в шаровом кране имеется рукоятка, соединенная с шаром посредством штока. Герметичность механизма обеспечивается наличием пары эластичных колец, плотно прилегающих к шару. Для изготовления корпуса может использоваться латунь, алюминий или полипропилен. Кранами из пластика обычно комплектуются полимерные трубы для системы отопления.
Слабые стороны шаровых кранов:
- Они очень чувствительны к примесям в воде. Систему желательно оснащать фильтрами.
- Ему недоступно плавное управление потоком. Если шаровой кран часто крутить, его механизм быстро изнашивается.
Кран «Маевского»: для чего нужен и как пользоваться
Это небольшое устройство — одна из разновидностей воздухоотводчиков. Воздухоотводчики бывают автоматические и механические. Кран «Маевского» относится к категории механических. То есть сам он ничего не делает, необходимо выполнить некоторые действия, чтобы он сработал. Ставят его для того чтобы можно было легко удалять воздух из батарей. Находится вверху радиатора справа или слева. Там, где есть свободное место для установки.
Внешний вид крана «Маевского»
Часть радиатора, где будет стоять воздухоотводчик, во время монтажа немного приподнимают (выше второго края примерно на 1 см). Тогда весь воздух будет скапливаться в этой части и отводиться полностью.
Сам кран «Маевского» — это небольшая шайба с резьбой, запаянная в пластиковом корпусе. Имеется в ней сквозное конусообразное отверстие ебольшого диаметра. Внутри отверстия почти на всю длину нанесена резьба. С лицевой стороны туда вставляется металлический конус с аналогичной насечкой. Для того чтобы вкручивать/выкручивать его было удобно, на вершине имеется продольная канавка. В нее вставляется специальный ключ (идет в комплекте) или обычная отвертка.
Еще на корпусе есть небольшая пластиковая шайба с отверстием сбоку. Через это отверстие и выходит воздух. Шайба свободно проворачивается и вы можете отверстие направить в ту сторону, в какую вам удобно.
Спускать воздух из батарей с его помощью легко: нужно вставить отвертку в прорезь и провернуть на один оборот
Теперь о том, как спускать воздух из радиатора. Вставляете отвертку в паз, поворачиваете на один оборот влево. Сразу появляется характерный звук: шипит воздух. Постепенно с воздухом начинает выходить и вода. Но не пугайтесь, ее будет немного. Для сбора вполне хватит небольшой емкости или тряпки. Когда вода пошла сплошной струйкой, кран можно закрывать. Вставляете снова отвертку и поворачиваете, но уже по часовой стрелке. Не бойтесь перепутать направление: резьба достаточно длинная, и один или два оборота ничего не изменят. А вот выкручивать запорный конус полностью лучше не нужно: если давление в системе приличное, вам трудно (или невозможно) будет вернуть его на место.
Вместо этого устройства можно ставить обычный кран, хоть тот же шаровой, но с точки зрения эстетики он проигрывает
Обратите внимание, что кран «Маевского» неэффективен при установке на чугунные радиаторы. Из-за особой конструкции они требуют установки именно крана: чтобы удалить воздух из верхушек секций приходится сливать приличное количество воды
А с этим небольшим устройством это невозможно.
Есть еще автоматические воздухоотводчики. Обычные модели на радиаторах ставят редко: массивные они, и направлены должны быть вверх. Эти устройства имеет смысл ставить в верхней точке индивидуальной системы отопления, в группе безопасности или перед насосом (если у него нет функции отведения воздуха). Зато есть специальные автоматические радиаторные воздухоотводчики, которые и места занимают немного, и в контроле особом не нуждаются.
Как поставить кран «Маевского» на батарею смотрите в видео.
Регулирующие вентили для радиаторов
Чтобы в ручном режиме отрегулировать работу отопительных приборов, используют специальные вентили. Такие краны реализуют с прямым или угловым подключением. Порядок, как регулировать батареи отопления с помощью этих устройств в ручном режиме, заключается в следующем.
При повороте вентиля опускается или поднимается запорный конус. В закрытом положении поток теплоносителя полностью перекрывается. Перемещаясь вверх или вниз, конус регулирует в большей или меньшей степени количество циркулирующей воды.
Благодаря данному принципу действия такие вентили также называют «механическими регуляторами температуры». Устанавливают их на батареи на резьбу, а к трубам подсоединяют фитингами, чаще всего обжимного типа.
Регулировочный вентиль, используемый для отопительных приборов, имеет следующие преимущества:
- устройство отличается надежностью, ему не опасны засоры и мелкофракционные абразивные частицы, присутствующие в теплоносителе – это касается исключительно качественных изделий, у которых конус клапана произведен из металла и тщательным образом обработан;
- изделие имеет доступную стоимость.
У регулировочных вентилей имеются и недостатки – каждый раз при использовании устройства его положение приходится менять вручную и по этой причине довольно проблематично поддерживать стабильный температурный режим.
Для того, кого не устраивает такой порядок, и он задумывается над тем как регулировать температуру батареи отопления другим методом, больше подойдет применение автоматических изделий, позволяющих держать под контролем степень нагрева радиаторов.
Функциональное назначение вентилей отопления
Вентиль для отопления в разрезе
В автономных системах сложно регулировать степень нагрева воды в трубах. К тому же в комнатах дома нередко нужно установить индивидуальный уровень температуры. Простой балансировочный вентиль системы отопления решит эту задачу.
Все элементы отопительной схемы, которые предназначены для регулирования объема прохождения теплоносителя, носят общее название запорной арматуры. Она может выполнять несколько функций – ручная или автоматическая регулировка степени циркуляции воды, смешивание горячего и холодного потоков для оптимизации расхода энергоносителя. Так, вентиль для батареи отопления с термоголовкой может в автоматическом режиме ограничивать приток воды в радиатор.
Перед тем как выбрать вентиль для системы отопления нужно определиться с его основными эксплуатационными характеристиками:
- Режим работы системы – температурный и параметры давления (оптимальный и критический);
- Степень инертности работы устройства. Установив шаровые вентили можно оперативно перекрыть циркуляцию воды на определенном участке системы. Игольчатые же предназначены для плавной регулировки;
- Возможность автоматической работы. Устройства с элементами автоматического управления отличаются высокой стоимостью. Но их установка гарантирует нормальную работу всей системы отопления, а также освобождает владельца дома или квартиры от постоянного контроля.
Учитывая большое разнообразие моделей и типов запорной арматуры, в большинстве случаев сложно подобрать вентиль для радиатора отопления или простой шаровой кран. Для решения этого вопроса нужно выяснить виды и конструкционные особенности каждого вентиля регулировки отопления.Все типы терморегулирующих вентилей для отопления разделяются по способу монтажа – горизонтальные и вертикальные. Это нужно учитывать при установке устройства в систему.
Регулировочные устройства
Это механические клапаны или автоматические приборы, с помощью которых можно изменять теплоотдачу радиатора. Монтируются как на одиночные батареи, так и их группы.
Краны шаровые
Применяются, чтобы открыть или прекратить подачу теплоносителя. Устанавливаются совместно с байпасами перед радиаторами или целыми участками отопительной системы.
Шаровый кран состоит из корпуса с внутренней металлической сферой. Внутри нее предусмотрено отверстие, которое в положении «открыто» не создает препятствий движению жидкости. При закрытии крана сфера поворачивается глухой стороной и перекрывает просвет.
Шаровый вентиль может работать и в промежуточном положении, но оставлять его в полуоткрытом состоянии надолго нежелательно. При высокой температуре теплоносителя шарик может прикипеть к стенкам, что в дальнейшем вызывает поломки.
Краны игольчатые
Вентили этой конструкции могут плавно регулировать расход жидкости, от которого напрямую зависит температура в радиаторе отопления. В литом корпусе расположен конусообразный шток, приводимый в движение рукояткой. При вращении ручки игла продвигается в канале, закрывая или открывая проход. Наконечник может быть не вращающимся, сферическим, с мягкой насадкой, что позволяет сделать регулировку более плавной.
Игольчатые краны могут управляться вручную или автоматически. Дополнительно оснащаются датчиками температуры и электроприводом.
Терморегулятор механический
Предназначен для регулировки и постоянного поддержания заданной температуры в радиаторе. Представляет собой механический клапан, который врезается в трубу подачи теплоносителя. В верхней части устройства расположена термоголовка для выставления нужного режима.
Термостатическая головка — чувствительный к изменениям температуры элемент. Внутри него расположен упругий цилиндрический сильфон, наполненный газом или жидкостью с высоким коэффициентом температурного расширения. При нагреве он увеличивается в объеме и сдвигает шток, уменьшая тем самым просвет трубы. Интенсивность потока падает, радиатор охлаждается.
Механические терморегуляторы позволяют управлять микроклиматом в помещении без постоянного контроля человека. Заданный режим будет поддерживаться автоматически. Главные условия долговечной работы клапана — в системе должна циркулировать качественная незамерзающая жидкость или специально подготовленная вода, поскольку прибор чутко реагирует на загрязнения.
Автоматический терморегулятор с выносным датчиком
Такие устройства состоят из двух частей — механической термоголовки и датчика температуры, которые соединяются тонкой капиллярной трубкой длиной 1-10 м. Капиллярный механический термодатчик служит для поддержания заданной температуры в рабочем интервале от 30 до 90°С. Может применяться как для запуска клапанов, так и включения/отключения циркуляционного насоса.
Электронный терморегулятор
Это приборы последнего поколения, позволяющие создать благоприятную температуру в помещении с помощью встроенного в термоголовку микропроцессора. Работают от батареек в двух режимах управления:
Автоматические терморегуляторы с датчиками помогают снять лишнюю нагрузку с отопительной системы, сэкономить на обогреве помещений в отсутствие жильцов, сделать условия в каждой комнате максимально комфортными.
