Обзор кранов для отопительной системы, описание их функциональных и эксплуатационных особенностей

Можно ли шаровым краном регулировать t° в радиаторе (вопрос не такой простой)

ИмхоДом › Форумы › руки из плечей › Можно ли шаровым краном регулировать t° в радиаторе (вопрос не такой простой) Можно ли шаровым краном регулировать t° в радиаторе? Мне кажется что нет, ибо полузакрытое положение чревато закипанием клапана.

Но некоторые регулируют.

Для чего шаровой кран перед батареей? варианты ответов:

Только прекрывать трубы перед радиатором!

регулировка вентилями, кранами — вкл. /выкл.

У нас в офисе регулируют — и ничего. Уже лет 5, полет нормальный.

Теоретически можно,но со временем на шарике образуется налет,и он не будет полностью перекрывать.А вот стравливать воздух,проще поставить кран маевского.

А бабульки-то и не знают. И регулируют успешно.

Особенно, когда монтажники поставили по 2 шаровика (и ни одной американки) на батарею…

П.С. Только в России задвижка называется запорно-регулирующей арматурой.

Если теплоноситель не центрального городского отопления (тобишь чистая вода), то можно регулировать и простыми шаровыми, большой вины не будет, да и видно на сколько прикрыта или закрыта подача воды.

Тоже так делаю, четвертый год — полет нормальный.

чтобы не прикипели краны, необходимо почаще проходить и для профилактики открывать-закрывать кран.

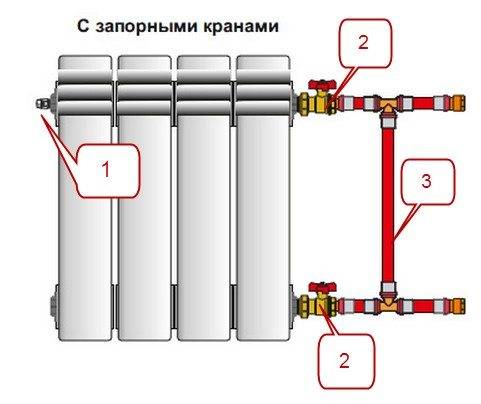

С двух сторон шаровые ставятся для аварийного отключения батареи (обязательно краны со скидными гайками со стороны батареи).

А воздух стравливать действительно краном Маевского…

Лично я у уже давно решил, что при замене батарей в квартирах ставить клапаны Данфос или Овентроп с термостатами + шаровые краны.

Регулировать то можно и многие так делают, в виду наверное более низкой цены на шаровый кран, но лучше/правильней это делать-качеством, а не количеством-термостатическим смесителем (а он несколько дороже шк)

Кстате регулировочный кран дешевле чем шаровый.

Просто удобнее шаровым…

Трмостатические краны регулировочные в частном доме служат дольше чем в квартирах. В квартире обычно хватает на 1-2 года, потом просто перестает регулировать…

Требуется установить три смесителя, в каждом холодная и горячая вода.

Под каждым смесителем необходимо установить краники что бы в случае ремонта одного из смесителей перекрыть воду была возможность сразу возле него самого.

Можно ли вместо шаровых кранов установить радиаторные? (под пайку). Слыхал, что радиаторные надежнее бабочек.

Можно ли вместо шаровых кранов установить радиаторные? (под пайку). Слыхал, что радиаторные надежнее бабочек.

Источник

Популярные марки

На текущий момент можно выделить несколько марок кранов, которые пользуются большой популярностью у потребителей:

Itap. Продукция из Италии востребована благодаря высокому качеству и длительному сроку службы. Среди ее достоинств следует отметить технологичность, универсальность и устойчивость к коррозии; Oventrop. Эти изделия привлекательны ввиду наличия разборного корпуса, плотного соединения, позволяющего им справляться с высоким давлением; Danfoss. К числу плюсов этих изделий стоит отнести небольшие размеры, практичность и привлекательный вид, простоту в использовании, устойчивость к коррозии, невысокую стоимость и несложную установку; Luxor. Для создания корпуса этих кранов используется латунь, имеющая в составе небольшое количество свинца. Защиту ему обеспечивает специальное покрытие из никеля

Виды и устройство радиаторных кранов

Существует множество разновидностей запорно-регулирующей арматуры, отличающейся материалом изготовления, формой, принципом действия и предназначением. Классификация включает следующие основные виды:

1. Краны шаровые. Диаметр прохода таких кранов соответствует внутреннему диаметру трубы, таким образом, пропускная способность трубы отопления в местах подсоединения не снижается и циркуляция теплоносителя в системе не нарушается. Запорная часть крана состоит из стального шара со сквозным отверстием, расположенного в латунном корпусе, термостойкого тефлонового или фторопластового уплотнителя и никелированного штока с ручкой, с помощью которого осуществляется регулировка положения шара. Конструкция предусматривает только полностью открытое или полностью закрытое положение, что позволяет перекрыть батарею отопления в квартире, но контролировать подачу теплоносителя при помощи такой арматуры невозможно. В закрытое положение кран переводится поворотом ручки на 90°. Подсоединение к радиатору выполняется при помощи сгона с накидной гайкой («американки»), позволяющей легко отсоединить прибор. Стандартный муфтовый шаровый кран предусматривает подсоединение трубы при помощи резьбового фитинга с наружной резьбой. Реже применяются соединения при помощи пайки (для медных труб) или зажимной цанги (для металлопластиковой и других полимерных труб).
2. Полипропиленовые краны для отопления. Шаровый приварной кран с помощью пайки подсоединяется напрямую к полипропиленовой трубе, что позволяет сократить расход резьбовых фитингов, в остальном внутреннее устройство и технические характеристики соответствуют латунным аналогам.
3. Регулировочные вентили. Установка такого вентиля предоставляет возможность плавной регулировки диаметра прохода и температуры в помещении. Регулировка крана на батарее отопления осуществляется при помощи поворота ручки вокруг своей оси. При помощи резьбы движение придается латунному конусу или резиновой шайбе, расположенной на штоке и постепенно перекрывающей проход. Недостатком такой арматуры является меньший диаметр прохода по сравнению с шаровым краном. Регулировочный вентиль с ручкой устанавливается на подающей трубе, а на обратной устанавливают вентиль, регулировка которого осуществляется при помощи шестигранника. Нижний вентиль обычно находится в полностью открытом положении и служит для перекрытия подачи теплоносителя при демонтаже батареи.
4. Термостатические вентили. Внутреннее устройство такой арматуры схоже с механическими регулировочными вентилями, однако шток с конусом опускается не под воздействием круговых вращений ручки и передвижения по резьбе, а с помощью вертикального давления на шток. Регулировка выполняется и вручную, однако основным предназначением такой арматуры является поддержание температуры в помещении в автоматическом режиме. Для этих целей на вентиль устанавливается термостатическая головка со встроенным жидкостным или газовым термостатом. В зависимости от температуры в помещении жидкость или газ изменяют свой объем, давление на шток усиливается или ослабевает, в результате чего изменяется диаметр прохода.
5. Кран двойной регулировки позволяет выполнить предварительную настройку диаметра прохода воды. Встроенный стакан с прорезями фиксируется на определенном уровне, частично перекрывая проход, после чего выполняется регулировка обычным способом. С помощью такой арматуры производится балансировка давления в системе при верхнем варианте разводки. На верхних этажах, где давление выше, проходы заужаются, а на нижних остаются полностью открытыми. Основным преимуществом применения является невозможность случайно сбить первичную настройку в системе отопления.
6. Трехходовые краны. Для регулировки температуры теплоносителя применяются трехходовые краны для отопления, с помощью которых выполняется подмес горячей или холодной воды в нужной пропорции. Управление краном производится при помощи термостатической головки с выносным датчиком температуры, термопривода или элекропривода.
7. Затвор дисковый фланцевый устанавливается на входе в систему и позволяет перекрывать подачу теплоносителя и регулировать проход установкой диска в нужное положение. Точно отрегулировать положение затвора сложно, кроме того сам диск в открытом положении перекрывает часть прохода.

Установка и эксплуатация

При монтаже следует пользоваться ключами, подходящими под размер гайки на его корпусе. Попытка удержать его сантехническим ключом за корпус, часто приводит к разрушению. Стенки корпуса намного тоньше граней гайки.

Нельзя допускать распределения веса присоединяемого оборудования и трубопроводов на корпус. Он не рассчитан на такие нагрузки. Необходимо применять опорные конструкции под оборудование и трубопровод рядом с краном.

Шаровые и пробковые краны, постоянно открытые, необходимо, не реже 1 раза в 3 месяца, открывать и закрывать 2 – 3 раза. Для очистки шара и предотвращения «залипания». Если он закрыт или приоткрыт, то процедуру проводят чаще, раз в месяц. Истирание фторопласта будет незначительно. Даже у слабых конструкций, указывается ресурс в 25 тысяч циклов.

Важно: в пробковых кранах при подтекании, следует произвести притирку пробки к внутренней части корпуса.

Виды шаровых кранов

Описанное выше устройство крана и принцип его работы одинаковы для всех видов изделий. Разновидности шаровых вентилей возникли в результате добавления в конструкцию разных полезных элементов, расширяющих функциональные возможности крана. Единственное исключение — шаровый трехходовой кран, в нем корпус имеет не 2 отвода, а три. Данный элемент не просто перекрывает теплоноситель, а перераспределяет его потоки и может служить смесительным узлом.

Все остальные функциональные элементы, дополняющие конструкцию крана, приведем в перечне:

• штуцер для слива воды;
• соединение с накидной гайкой (американка);
• кран Маевского (игольчатый клапан);
• сетчатый фильтр;
• различные типы приводов для вращения штока.

Когда нужно опорожнить одну ветвь системы отопления, радиатор либо котловой контур, правильнее всего в схеме предусмотреть кран со штуцером. Благодаря ему для проведения ремонтных или других работ не придется спускать воду из всей системы. Это очень удобно и в том случае, когда нужно снять батарею для промывки. Достаточно перекрыть теплоноситель и открутить пробку штуцера, подставив под него емкость нужной вместительности. Ниже на рисунке представлен шаровый кран с американкой и штуцером для опорожнения:

Надо отметить, что под термином «шаровый кран со штуцером» понимается также и обычный вентиль с возможностью присоединения поливочного шланга. Чтобы удалять воздушные пробки из проблемных участков сети, в схеме применяется игольчатый кран для системы отопления. Это всем хорошо знакомый клапан Маевского для ручного выпуска воздуха, совмещенный с шаровым краном. Нельзя сказать, что данное изделие часто применяется, но в некоторых случаях оно просто незаменимо. Например, когда воздушные пробки возникают на горизонтальных трубопроводах, проложенных в наивысших точках системы.

Когда в сложных схемах отопления требуется автоматизировать работу запорной арматуры, в них используется такое изделие, как шаровый кран с электроприводом. Его задача – по команде электронного блока управления открыть или закрыть поток жидкости, либо направить его по другому пути. В таких кранах конструктивно предусматривается площадка для монтажа привода, призванного вращать шток с шаром.

В смесительных узлах, где нужно обеспечить разделение или объединение потоков в необходимых пропорциях, ставятся трехходовые краны с сервоприводом. Их отличие от электрических механизмов в том, что устройство может медленно поворачивать шток и останавливаться в необходимой позиции по команде контроллера или термостата. Тогда потоки перекрываются частично, сливаясь на выходе в один.

Полезная информация для тех, кто хочет выбрать универсальное запорное устройство

Вентиль на батарее

Выбирая кран для батареи отопления

важно обращать внимание на материал, из которого он изготовлен. Запорное устройство работает в максимально агрессивной среде. Оно постоянно находится в воде, подвергается воздействию высоких температур и гидравлических ударов

Поэтому важно, чтобы материал мог выдержать все эти негативные факторы

Оно постоянно находится в воде, подвергается воздействию высоких температур и гидравлических ударов

Поэтому важно, чтобы материал мог выдержать все эти негативные факторы

Чаще всего краны для радиаторов изготавливают из сплавов. Большинство моделей выполнено из латуни. Это очень прочный металл, который не боится коррозии. Но для еще большей прочности латунь сверху покрывается защитным металлическим составом. Это лучший вариант для использования в системе отопления.

Иногда вместо латунных кранов продавцы могут подсунуть их подделку — силуминовые регулировочные вентили, которые внешне, как две капли воды, похожи на оригинальные модели.

Через год эксплуатации нередко случаются поломки, способные привести к коммунальным авариям. Ведь изнутри силумин очень быстро ржавеет, и коррозия моментально разъедает корпус, делает его стенки очень тонкими. Поэтому любой гидроудар легко разрывает запорное устройство. Даже если этого не происходит, нередки случаи, когда при простом открытии или закрытии крана он просто остается в руках человека, отвалившись от основания. Если в это время внутри батареи есть горячая вода, обязательно возникнут ожоги. Поэтому остерегайтесь подделки!

Итак, кран для отопительной батареи должен быть обязательно сделан из латуни — только этот сплав легко переносит высокие температуры и гидравлические удары. Лучше выбирать шаровые запорные механизмы, которые имеют высокие гарантийные сроки и демонстрируют повышенную герметичность. Устанавливать такой кран можно и в горизонтальном, и в вертикальном положении.

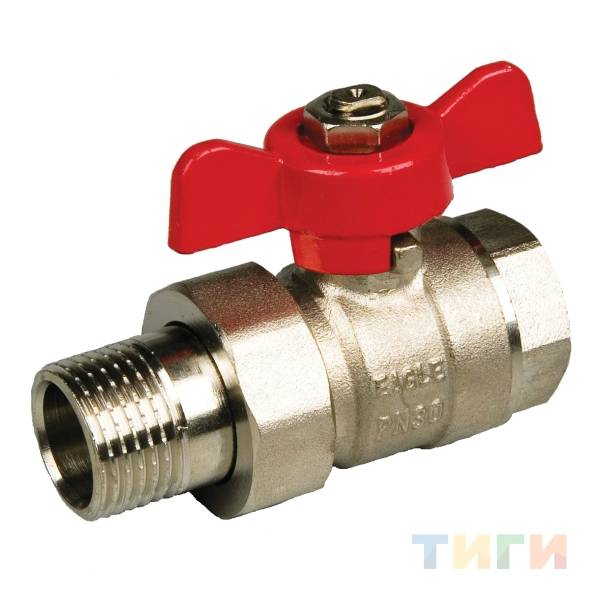

Шаровой кран

Это наиболее известный вид запорной арматуры. Внутри него есть гладкий шар, имеющий сквозное отверстие и способный поворачиваться на 90°С, таким образом, регулируя поток воды в трубе, перекрывать или открывать ее. Конструкция механизма обеспечивает ему минимальное сопротивление потоку в открытом состоянии. Он предназначен для работы в положении «полностью открыто» или «полностью закрыто», для быстрого перекрытия воды или, в некоторых случаях, ее слива. Промежуточные положения возможны, но запрещены.

Материалом для этих механизмов будут никелированная латунь и нержавеющая сталь, для металлопластиковых систем используются также и полимерные материалы. На рынке есть дорогие и качественные краны марок Danfoss, Giacomini, Bugatti. Для ограниченных финансовых возможностей предлагаются китайские и турецкие Valtec, Fado. Хорошее качество при низкой цене предлагает китайская AGUA-WORID.

Самый распространенный вид кранов — вентиль. Позволяет регулировать напор. Канал для потока внутри него перпендикулярный потоку жидкости в трубах подводки. Монтаж должен осуществляться с тщательным учетом маркировки, чтобы вода шла только в одном направлении.

Для отопительных систем есть вентили с коническим клапаном. Они наиболее эффективны для таких условий. Полностью открытый, он пропускает максимальное количество жидкости, что делает тепловую отдачу батареи эффективнее. Механизм позволяет уменьшать поток теплоносителя и снижать теплоотдачу, если помещение чересчур прогрето и, таким образом, контролировать температуру.

Есть такие их виды:

• регулировочные (прямые и угловые). Имеют ручное управление. Применяются в автономном отоплении. Ними нельзя точно отрегулировать теплоотдачу в связи с отсутствием шкалы и датчика определения температуры;
• оснащенные термоголовкой. Их конструкция позволяет блокировать или ограничивать повышение температуры посредством ручного или автоматического управления. Устанавливают на двух- и однотрубные системы. Регулировка осуществляется просто – необходимая температура устанавливается вручную с помощью ограничительного кольца;
• с терморегулятором. Устанавливается перед батареей. Поступление теплоносителя контролируется краном, смонтированным перед терморегулятором.

Вентильных кранов из пластика нет, они производятся из латуни, стали или комбинации этих материалов.

Установка термостатического регулятора своими руками

Для монтажа механического или электрического терморегулятора радиаторов отопления никаких специальных навыков не требуется. Сложность может вызвать лишь установка байпаса в отопительной системе, выполненной из металлических труб.

Термостат устанавливают на участке подачи теплоносителя перед батареей

Что понадобится для работы

Для установки терморегулятора на отопительную батарею своими руками понадобятся:

• механический или электрический терморегулятор;
• запорные краны;
• отрезок трубы и фитинги или сварочный аппарат для обустройства байпаса в однотрубной схеме отопления;
• разводной и сантехнический ключи.

Кроме этого, необходимо запастись паклей и специальной пастой для герметизации соединений.

Подготовительные мероприятия и монтаж

В однотрубной системе отопления перед термостатом обязательно должен быть установлен байпас

Прежде чем приступить к монтажу, необходимо слить воду или другой теплоноситель из системы обогрева. Для этого перекрывают краны на входе в квартиру от отопительного стояка.

Эту работу лучше выполнять в период, когда отопительный сезон ещё не начался.

После того как весь теплоноситель будет слит, переходят к установке кранов на радиаторы. Для этого на небольшом удалении от батареи обрезают трубы горизонтальной подводки, после чего отрезки магистрали отсоединяют от радиатора. Далее последовательность работ выглядит так:

1. В зависимости от материала вваривают или устанавливают перемычку между подводящим и обратным трубопроводами в однотрубной отопительной системе.
2. Снимают хвостовики с гайками от запорного вентиля и термостата и вворачивают их в пробки радиатора отопления.
3. Подключают запорное и термостатическое устройства.
4. Собирают трубную обвязку батареи.
5. Систему отопления заполняют теплоносителем.

После включения обогрева надо произвести осмотр всех участков на предмет утечки и при необходимости устранить или отремонтировать дефектные места.

Выполняя монтаж терморегулятора, обязательно подумайте о возможности удобной настройки прибора. Для этого обеспечьте достаточно свободного места и правильно ориентируйте регулировочную головку.

Разновидности

Чаще всего классификация отопительных приборов проводится по следующим признакам:

• используемому теплоносителю, которым может быть нагретая вода, газ или даже воздух;
• материалу изготовления;
• эксплуатационным характеристикам: размерам, мощности, способу монтажа и возможностью регулирования скорости нагрева.

Оптимальный вариант лучше подбирать, учитывая особенности системы отопления здания, условия эксплуатации, соблюдая все требования, предъявляемые к отопительным приборам.

Кроме производительности устройств стоит учитывать возможность их установки. Так, например, при отсутствии газоснабжения и невозможности организации водяного отопления единственным вариантом будут электрические приборы.

Особенности эксплуатации

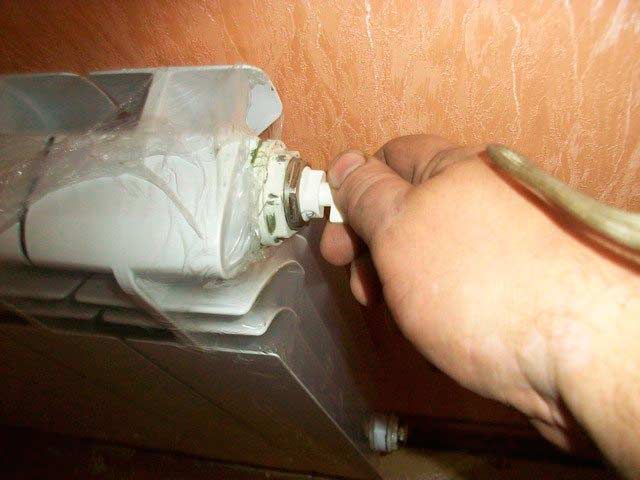

Разберем как же использовать кран Маевского в работе. Для начала поставить под радиатор какую-нибудь емкость и приготовить сухую тряпку. С использованием специального ключа или простой отверткой повернуть запорный винт. При этом поворачивать нужно против часовой стрелки и на половину оборота. Воздух начнет выходить, а затем пойдет вода. Нужно дождаться момента, когда жидкость будет течь не прерываясь. После этого винт закрутить.

Случай, когда воздух был удален, а радиатор остался холодным, свидетельствует о засорении системы.

Для того, что бы почистить засоренную батарею, нужно обратиться за помощью к сантехнику.

На заметку: Если система отопления с насосом, работающим по принципу принудительной циркуляции, то его будет нужно выключить минут за 10 до спускания воздушной пробки. В случае включенного насоса поток воды будет разносить воздух по системе и он не будет накапливаться в верхней части батареи.

Если произошёл засор отверстия крана Маевского, его можно попробовать самостоятельно почистить острым предметом. Также при долгом не использовании крана, регулировочный винт будет трудно вращаться из-за возможных коррозионных образований. При возникновении такой проблемы пользуются таким средством, как спрей-смазка WD-40. Оно очень быстро действует и помогает легко открутить винт.

Также в конце отопительного периода следует смазать винт. При этом не будет разрушения резьбы под воздействием теплоносителя.

Если возникла необходимость заменить кран Маевского нужно использовать два разводных ключа. Один ключ придерживает пробку радиатора, а второй выкручивает кран. Если это не соблюдать, то при выкручивании крана возможно ослабление пробки, что приведет к не герметичности.

Если следить за данным устройством, делать плановую диагностику и чистку, оно прослужит большое количество времени без каких-либо проблем.

Установка кранов на батареи отопления

Прежде чем дать рекомендации, какие краны ставить на радиаторы отопления, представим 3 вида эксплуатационных условий обогревательных приборов:

• в системах централизованного теплоснабжения;
• в частных домах и квартирах с индивидуальным источником тепла;
• в многоквартирных домах, оборудованных индивидуальной котельной.

Для начала отметим, что любой вентиль или кран для батареи отопления может лишь уменьшать или перекрывать проходное сечение трубы, а не увеличивать его. Соответственно, регулирование с помощью любых средств заключается в уменьшении количества тепловой энергии, подведенной к батарее. В случае когда ее недостаточно изначально, ни о каком регулировании не может идти речи, только о перекрывании потока.

При централизованном отоплении зданий качество теплоносителя оставляет желать лучшего. Поэтому здесь рекомендуется поставить хорошие краны из латуни. Вентили и клапаны с термоголовками устанавливать нет смысла, поскольку уже через пару лет их рабочая часть может засориться и управление теплоносителем станет невозможным.

В централизованных сетях часто возникают перепады давления и гидроудары при сезонном запуске. Используемый в этом случае шаровой кран должен быть рассчитан на давление не менее 16 Бар. По материалу надо выбрать изделие отличного качества, так как в теплое время года систему принято опорожнять, из-за чего усиливается коррозия металлов.

Для частных домов, где есть все возможности для энергосбережения, клапаны с термоголовками – самый лучший вариант. Они устанавливаются на подающем трубопроводе, а на обратном – обычный шаровой кран. Можно применять и полипропиленовые изделия, но они часто не гармонируют с интерьером, тогда их прячут за декоративным экраном.

В пределах одной комнаты не нужно монтировать термостаты на каждую батарею. Правило такое: клапаны ставятся на один или несколько отопительных приборов, чья суммарная теплоотдача превышает 50% от общей. Оставшиеся радиаторы оборудуются вентилями на подаче и шаровыми кранами на обратке.

Какую арматуру на радиаторы лучше ставить в многоквартирных домах с индивидуальными котельными, определяет только проектная документация. Как правило, данный вид теплоснабжения используется в новых постройках либо после реконструкции всей схемы отопления. Она должна предусматривать всю необходимую арматуру. Максимум, что вы можете себе позволить – это поставить на подводках качественные краны из латуни.

Чтобы упростить себе в дальнейшем разборку и снятие батареи, при монтаже запорной арматуры надо использовать такое известное соединение, как американка. На рынке появилось множество кранов, с которыми она идет в комплекте. И последнее: для удобства опорожнения радиатора на обратной подводке рекомендуется устанавливать арматуру со встроенным сливным штуцером.
