Надежность крепления труб отопления и радиаторных батарей — залог безотказного функционирования системы в целом

Акт испытания наружной и внутренней канализации на пролив

Акт испытания внутренней и наружной канализации составляется как результат проверки работоспособности системы. В нем закрепляется позиция комиссии, что система выдержала испытание проливом воды, а конструкция соответствует проектной документации, ГОСТам и нормам.

В акте указываются:

• наименование системы и объекта, в котором она установлена;
• информация о членах комиссии. Нужны представители трех организаций: генерального подрядчика, заказчика и монтажной компании;
• прописываются сведения о названии проекта;
• вносятся результаты: количество одновременно подключенных приборов, а также время подключения или наполнение воды на этаж (зачеркивается ненужное);
• в третьем пункте прописывается, что течи на местах соединения и через стенки, не обнаружены. Значит, система пригодна к использованию.

Основные особенности

Вертикальная схема отличается от горизонтального аналога, в первую очередь, незначительными потерями тепла. Эта особенность – заслуга тщательно продуманного расположения магистральных труб, которые функционируют как стояки.

Интересно, что своим появлением данная методика обязана новым строительным стандартам в стране. Изначально она не была широко распространена, что связано с определенными нюансами установки. Дело кардинально изменилось, когда в СССР стали активно возводиться пятиэтажные хрущевки, площадь квартир в которых была невелика, а потому в горизонтальной разводке не было никакой необходимости. С целью экономии и была создана вертикальная методика, характеризующаяся рядом нюансов:

• По вертикали идут несколько стояков с циркулирующим теплоносителем, к которым подключаются радиаторы;
• Каждый из радиаторов может настраиваться по отдельности;
• В помещения теплоноситель попадает по отдельному контуру.

Что необходимо для проведения электросварки?

Чтобы сварить трубы при помощи электросварки потребуется сварочный аппарат. Сегодня существует два вида таких приборов: устройства, изготовленные на базе понижающего трансформатора, и инверторы, которые работают на высоких частотах. Первый вид используется крайне редко, поскольку считается морально устаревшим. Инвертор – это более современный аппарат, который отличается простотой и транспортабельностью. Есть возможность регулировать режим сварки с высокой точностью. Правда, в использовании инверторы считаются менее надежными. Поэтому для работы с таким оборудованием необходимо иметь определенную квалификацию.

Кроме этого сварка отопления предполагает наличие и другого вспомогательного инвентаря:

• специальная маска со светофильтром. Она надежно защищает глаза и лицо от попадания искр и частичек расплавленного металла во время сварки;
• спецодежда для защиты тела;
• замшевые перчатки. С их помощью прибор в руке будет надежно держаться;
• электроды;
• щетка по металлу. Необходима для зачистки участка трубы перед сваркой, для удаления окалины;
• специальный молоток, который используется для сбивания окалины.

Как подключить радиаторы?

Подключить приборы можно различными способами: сбоку, снизу, по диагонали.

Нижнее подключение

При этом способе трубы чаще всего прокладываются по низу стены либо под полом. Скрытая проводка скорее в дизайнерских целях, чтобы не портить внешний вид помещения.

Фото 1. Схема, показывающая движение теплоносителя через радиатор при нижнем способе подключения к однотрубной системе.

Используется метод для принудительного типа циркуляции воды. В системе нагнетается перепад высот, тепло поднимается вверх, затем опускается, и на уровне окон расходится по нагревательным элементам.

Плюсы:

• возможность скрытого монтажа;
• лёгкость установки;
• имеется встроенный терморегулятор.

Минусы:

• значительные теплопотери;
• необходимость установки воздухоотводчика на каждый радиатор;
• низкая эффективность.

Сначала к стенам крепят сами батареи, потом к ним подводят и трубы. Внизу находятся два патрубка: для входа и выхода. Пройдя по нагревательному элементу, вода возвращается обратно, в котёл.

Существуют универсальные батареи, с четырьмя отверстиями, их возможно подключить любым способом.

Боковое подключение

Боковое подсоединение называют иначе односторонним, так как оба патрубка подходят с одной стороны нагревателя. Такое обычно бывает в городских квартирах. Метод эффективен для небольших секций.

Плюсы:

• довольно эффективное прогревание;
• несложный монтаж.

Минусы:

• снижение производительности для больших радиаторов;
• быстрое засорение дальних секций.

Подключение сбоку может быть двух вариантов:

• прямое; в этом случае трубы подводятся снизу;
• угловое; трубы выходят из стены.

Подводящая и отводящая трубы подходят к батарее с одной стороны. В местах соединения желательно установить шаровые краны, которые, при необходимости, отключают радиатор.

По диагонали

Эффективная схема, которая действует при естественной циркуляции воды, но не используется в многоэтажных домах, потому что там присутствует принудительная система подачи воды. При диагональном подключении радиатор прогревается равномерно и постепенно сверху донизу. Название происходит от расположения патрубков напротив друг друга, с угла на угол.

Плюсы:

• равномерное распределение тепла;
• максимальная теплоотдача;
• возможность прогрева больших радиаторов.

Минусы:

• Трубы подходят с разных сторон, скрыть их сложно.
• Нужна ровная установка батареи. Трубы подводятся с двух разных сторон: подача воды — сверху, отвод — внизу. Желательна установка вентилей на патрубки, чтобы при необходимости можно было отсоединить батарею.

Виды водяных систем отопления в частном доме

Существует несколько видов водяного отопления для частных домов. Здесь мы подразумеваем стандартные системы обогрева с помощью радиаторов, теплые полы и плинтусное отопление. Отдельные виды могут совмещаться друг с другом, что позволяет достичь эффективного обогрева. Например, в спальнях и гостиных монтируются обычные радиаторы, а в ванных комнатах и туалетах нередко прокладываются теплые полы – отличное решение для тех, кто не выносит холода и не любит холодный кафель. Давайте разберемся в отдельных видах отопления и в их преимуществах.

Радиаторные

Радиаторные системы отопления являются неустаревающей классикой. Принцип их работы заключается в передаче тепла от теплоносителя через устанавливаемые в помещениях радиаторы. Такие отопительные системы смонтированы в подавляющем большинстве зданий различного назначения – в жилых, производственных, административных, хозяйственных и многих других. Они отличаются относительной легкостью в монтаже – достаточно протянуть трубы и подключить к ним радиаторы.

Раньше водяное отопление в частном доме предусматривало монтаж громоздких чугунных радиаторов. Со временем им на смену пришли более легкие и тонкие стальные радиаторы, изготовленные из стойкой к коррозии стали. Позднее на свет появились алюминиевые батареи – они отличаются легкостью, дешевизной и выносливостью. Для частного дома это самый идеальный вариант батарей.

Главным плюсом радиаторных систем является то, что для их прокладки не нужно заливать бетонные стяжки. Весь монтаж сводится к установке котла и радиаторов с их последующим подключением. Радиаторы обеспечивают эффективный прогрев помещений и не нарушают дизайн интерьеров, особенно, если в качестве них выступают современные алюминиевые многосекционные батареи.

Теплый пол

Водяное отопление пола в частном доме может работать как в самостоятельном режиме, так и во вспомогательном. В самостоятельном режиме надобность прокладывать трубы с радиаторами отпадает, а все тепло испускают полы. Благодаря этому на таких полах могут без опаски играть дети, их не продует и не просквозит. У вас постоянно мерзнут ноги? Тогда вам обязательно придутся по душе всегда теплые полы. Во вспомогательном режиме они работают как дополнение к радиаторным системам.

Системы теплых полов хороши на кухнях, в ванных комнатах и туалетах, где на полу чаще всего лежит вечно холодная плитка. Прокладка отопления поможет сделать полы теплыми и комфортными. Например, в ванной комнате вам больше не придется становиться босыми ногами на холодную плитку. То же самое относится и к туалету. Если у вас на кухне лежит кафельный пол, смело укладывайте системы теплых полов и здесь. Еще одно место, где теплый пол станет атрибутом комфорта, это спальня – согласитесь, мало приятного вылезать из-под теплого одеяла и становиться пятками на холодные полы.

Для теплых полов характерна низкая температура теплоносителя, не превышающая +55 градусов, что позволяет создавать экономичные системы отопления. Но необходимость делать бетонные стяжки и проходить сквозь стены и дверные коробки является весомым минусом. Лучше всего продумать необходимость монтажа системы еще на этапе постройки дома.

Плинтусные

Современные отопительные системы, построенные на основе классических алюминиевых радиаторов, отличаются тем, что тепло от них распространяется только вверх – за счет естественной конвекции. В результате весь теплый воздух поднимается, а на его место поступает холодный воздух. Нет ничего удивительного в том, что у домочадцев начинают мерзнуть ноги. Единственным плюсом является отсутствие холода от окон, так как он уносится конвекцией к потолку. Но что делать с отоплением? Не опускать же радиаторы на самый пол?

Выходом из ситуации становятся плинтусные системы отопления. Здесь используются малогабаритные радиаторы, сделанные из латуни или алюминия. Подача теплоносителя осуществляется с помощью пластиковых труб небольшого диаметра. Система дополняется кранами, спускниками воздуха и прочими необходимыми аксессуарами.

Все это уложено в специальный пластиковый плинтус – попадающий сюда воздух нагревается и нагревает находящиеся сверху стены. Далее помещение согревается инфракрасным излучением от нагретых стен и полов. Сквозняки, дующие по полу, в обогреваемых помещениях отсутствуют. Здесь прогреваются не только стены, но и сами полы, делая комнаты теплыми и комфортными.

Достоинством плинтусного отопления является то, что его можно проложить на любом этапе, даже после завершения строительства. Недостатки – высокая стоимость монтажа и куча требований к размещению плинтусов и прочих элементов. Допускается и одновременный монтаж всех видов описанных систем.

Когда осуществляются испытания и подтверждение их результатов

Опрессовка отопительных систем выполняются:

• в комплексе подготовки зданий перед началом отопительного сезона;
• после замены (ремонта, модернизации) части трубопроводов, радиаторов, прочих приборов и оборудования;
• при сдаче объекта в эксплуатацию.

Документом, подтверждающим готовность систем к эксплуатации, является заполненный в соответствие с общегосударственными требованиями акт гидроиспытаний или пневмоиспытаний (далее «Акт»). Он оформляется на заключительной стадии технологических тестовых мероприятий, которые помогают выявить дефекты трубопроводов и оборудования, подтверждая его нормативную работоспособность.

Монтаж радиаторов

Разберемся, как правильно навесить батарею своими руками. Независимо от типа выбранных радиаторов перед их монтажом следует тщательно подготовить место установки. Очень часто батареи устанавливают под окнами для обеспечения необходимой конвекции воздуха.

Делая капитальный ремонт частного дома или квартиры, часто утепляют наружные стены, а внутренние обшивают гипсокартоном. Перед утеплением монтируются металлические каркасы. В этом случае перед установкой новых батарей необходимо решить две проблемы: определиться, на каком расстоянии радиатор будет располагаться от несущего основания, и заранее установить крепёж (на гипсокартоне радиатор крепить нельзя, особенно чугунный).

Для этого стену, на которую будет крепиться батарея, необходимо предварительно обшить каркасом. Если выравнивание или штукатурка стен делается с нуля, устанавливаются специальные маяки. В случае, когда монтируется каркас, в местах установки крепежей делают вставки толщиной 25 мм. Применяемый материал — OSB или фанера. Вставки должны опираться нижней частью на пол и заходить в UD-профиль. Каждый отопительный прибор нуждается в двух или трех вставках в зависимости от количества планируемых кронштейнов (4 или 6).

После подготовки основания делается разметка расположения крепежей. На временных подставках батарея с помощью уровня устанавливается в проектное положение. Если радиатор устанавливают возле окна, это делают по центру проёма на расстоянии 100 — 150 мм от пола и порядка 100 мм от подоконника. После разметки батарею убирают и делают перфоратором отверстия для кронштейнов. Их нужно вкручивать так, чтобы от задней части радиатора до стены оставалось расстояние, равное 30-40 мм.

Тяжелые чугунные радиаторы, имеющие более десяти секций, желательно крепить как минимум не менее шестью кронштейнами. Для остальных типов батарей вполне достаточно четырех.

Зачем для обвязки радиаторов нужен комплект пробок?

Комплект пробок для обвязки радиаторов. Нажмите на фото для увеличения.

Каждый радиатор имеет четыре открытых входа (с каждой стороны по два). Делается это с той целью, чтобы проблем при подключении отопительных приборов не возникало, т. к. подключение бывает разным: односторонним, перекрестным, нижним, однотрубным. Перед установкой, в зависимости от варианта подключения, радиаторы готовят соответствующим образом. Некоторые входы закрывают при помощи глухих пробок, другие делают проходными с резьбовыми соединениями на ½ или ¾ дюйма.

Процедура, при которой устанавливаются пробки и запорно-регулирующая аппаратура, называется «паковкой» резьбовых соединений и является самым ответственным этапом монтажа системы отопления. Причина в том, что после обвязки радиаторов и запуска отопительной системы в этих местах чаще всего могут появляться течи.

Самым распространенным и эффективным видом подключения батарей в квартире считается одностороннее подключение, при котором вверху с левой или правой стороны радиатора подключают подачу, а с этого же конца батареи снизу – «обратку». Для сброса воздуха сверху, на противоположной стороне радиатора устанавливают кран Маевского, а нижний вход закрывают пробкой–заглушкой.

Каждый отопительный прибор должен быть укомплектован набором из четырех пробок, три из которых проходные, а одна – глухая. Определяем резьбу (правая или левая) на входах в крайние секции радиатора. Соответственно подбираем пробки. Резьба на проходных пробках может быть диаметром полдюйма или ¾ дюйма. Диаметр выбираем в зависимости от подводящей трубы. При подводе двадцатой трубы (внешний диаметр — 20 мм) выбирается пробка с проходом в ½ дюйма. Если подводится двадцать пятая труба, берем пробку на ¾ дюйма. Такие трубы устанавливают в вертикальной однотрубной системе, когда батарея является частью стояка.

Надо учесть, что пробки имеют герметизирующие прокладки, поэтому применять какие-либо подмотки нет необходимости. При вкручивании пробок надо приложить заметное усилие, предварительно с помощью ножа очистив основание, к которому прокладка пробки прилегает. Эту операцию лучше проделать даже с новыми отопительными приборами.

Как и где ставится расширительный бак

Итак, мы собираемся своими руками спроектировать и собрать систему отопления. Если она еще и заработает — нашей радости не будет предела. Есть ли инструкция по установке расширительного бачка?

Открытая система

В этом случае ответ подскажет простой здравый смысл.

Открытая система отопления представляет собой, в сущности, один большой сосуд сложной формы со специфичными конвекционными потоками в нем.

Установка котла и отопительных приборов в нем, как и монтаж трубопроводов, должны обеспечить две вещи:

1. Быстрый подъем нагретой котлом воды в верхнюю точку отопительной системы и ее слив через отопительные приборы самотеком;
2. Беспрепятственное перемещение пузырьков воздуха туда, куда они устремятся в любом сосуде с любой жидкостью. Вверх.

1. Установка расширительного бачка отопления в открытой системе всегда выполняется в ее верхней точке . Чаще всего — вверху разгонного коллектора однотрубной системы. В случае домов верхнего розлива (хоть вам и едва ли придется их проектировать) — в верхней точке розлива на чердаке.
2. Сам бачок для открытой системы не нуждается в запорной арматуре, резиновой мембране и даже в крышке (разве что для защиты от мусора) . Это простой открытый сверху водяной бак, в который всегда можно долить ведро воды взамен испарившейся. Цена такого изделия равна стоимости нескольких сварочных электродов и квадратного метра стального листа толщиной 3-4 миллиметра.

Так выглядит расширительный бак для открытой системы отопления. При желании в люк в нем можно вывести водоразборный кран от водопровода. Но куда чаще он по мере испарения воды доливается обычным ведром.

Закрытая система

Здесь и к выбору бака, и к его монтажу придется отнестись достаточно серьезно.

Давайте соберем и систематизируем основную информацию, доступную на тематических ресурсах.

Монтаж расширительного бака системы отопления оптимален в том месте, где течение воды наиболее близко к ламинарному, где в отопительной системе минимум завихрений. Самое очевидно решение — расположить его на прямом участке розлива перед циркуляционным насосом. При этом высота относительно пола или котла значения не имеет: назначение бачка — компенсировать тепловое расширение и гасить гидроудары, а воздух мы прекрасно стравим через воздушные краны.

Типичная схема установки бачка. Его расположение в однотрубной системе будет таким же — перед насосом по ходу воды.

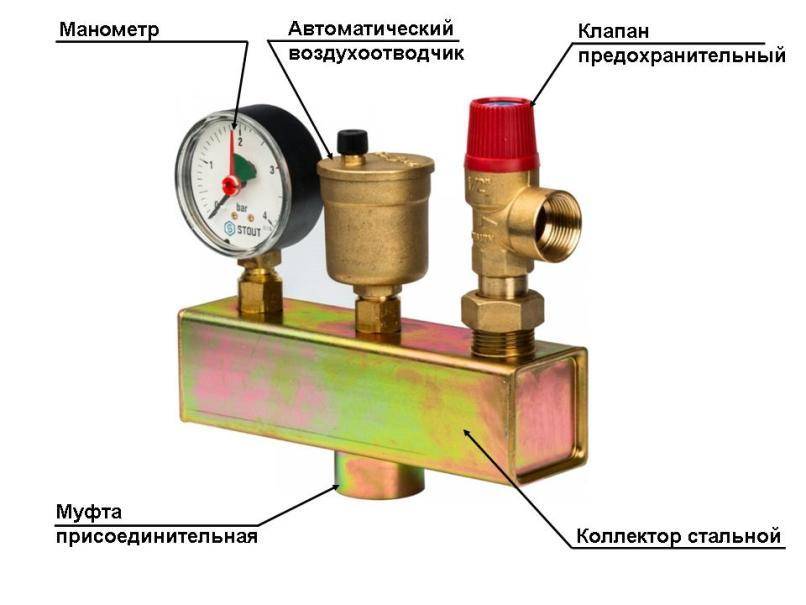

• Баки в заводской комплектации иногда снабжаются предохранительным клапаном, сбрасывающим избыточное давление. Однако лучше перестраховаться и убедиться, что в вашем изделии он есть. Если нет — докупить и смонтировать рядом с баком.
• Электрические и газовые котлы с электронными термостатами зачастую поставляются с встроенными циркуляционным насосом и расширительным баком отопления. Прежде, чем отправляться за покупками — убедитесь, что они вам нужны.
• Принципиальное отличие мембранных расширительных баков от тех, что используются в открытых системах — их ориентация в пространстве. В идеале теплоноситель должен поступать в бак сверху. Эта тонкость монтажа призвана полностью удалить воздух из того отсека бака, который предназначен для жидкости.
• Минимальный объем расширительного бачка для водяной системы отопления берется примерно равным 1/10 объема теплоносителя в системе. Больше — допустимо. Меньше — опасно. Объем воды в отопительной системе можно грубо рассчитать, отталкиваясь от тепловой мощности котла: как правило, берется 15 литров теплоносителя на киловатт.
• Манометр, смонтированный рядом с расширительным баком и подпитывающим вентилем (соединяющим отопление с водопроводом), может оказать вам неоценимую услугу. Ситуация с залипшим золотником предохранительного клапана, увы, не так уж редка.
• Если клапан сбрасывает давление слишком часто — это явный признак того, что с объемом расширительного бачка вы просчитались. Совсем не обязательно менять его. Достаточно приобрести еще один и подключить его параллельно.
• Вода имеет сравнительно низкий коэффициент температурного расширения. Если вы перейдете с нее на незамерзающий теплоноситель (например, этиленгликоль), вам опять-таки понадобится увеличить объем расширительного бака или установить дополнительный.

Расширительный бак на фото смонтирован по всем правилам: теплоноситель подведен сверху, бак снабжен манометром и предохранительным клапаном.

Устанавливаем оптимальное давление в бачке

Перед тем, как подключить расширительный бачок и заполнить его теплоносителем, в его воздушной камере необходимо установить оптимальное давление, соответствующее данному параметру в отопительной сети. Для выполнения этой процедуры с воздушного отсека снимается пластмассовая крышка, под которой находится ниппель, такой же, как в автомобильных покрышках. Измеренное манометром давление подгоняется под нужное значение подкачкой при помощи насоса или стравливанием при нажатии на шток ниппеля.

Оптимальное давление в бачке получается корректировкой в меньшую сторону внутреннего давления в закрытой системе отопления. Делается это для того, чтобы резиновая диафрагма была поджата со стороны теплоносителя. В противном случае, при его остывании произойдет затягивание воздуха сквозь автоматические отводчики, чего допускать ни в коем случае нельзя. Например, если внутреннее давление в сети составляет 1,2 атмосферы, то его оптимальная величина в расширительном бачке составит одну атмосферу. После установки этого значения можно открывать кран и заполнять систему теплоносителем.

С периодичностью в шесть месяцев в компенсационной емкости закрытого типа нужно проверять давление и производить визуальный осмотр на наличие механических повреждений.

• расширительный бак отсоединить от магистрали;
• стравить в нем давление, нажав на шток золотника;
• снять поврежденную мембрану, слить излишки воды и установить новую;
• установив оптимальное давление, прикрепить емкость на место.

Виды — Открытые баки

Открытые расширительные баки характеризуются тем, что устанавливать их необходимо исключительно в самой высокой точке отопительной системы. Таким местом может быть, к примеру, чердак. Но вот препятствие расширению теплоносителя – это не единственная функция такого вида устройств, поскольку они также препятствуют закипанию воды в трубах и восполняют ее запасы в тех случаях, когда по какой-либо причине произошла утечка.

Бак может быть использован как с естественной, так и с принудительной циркуляцией.

• Если циркуляция естественная, то бак необходимо подсоединять к магистрали, по причине чего он «по совместительству» будет еще и воздухосборником.
• Если же теплоноситель движется по системе принудительно, то бак подсоединяется уже к обратной трубе, дабы вода в системе не закипала.

В целом, открытый бак представляет собой резервуар, из которого выходят четыре трубки:

1. Расширительная.
2. Циркуляционная.
3. Переливная.
4. Сигнальная.

К отопительной системе ведет расширительная трубка, которая располагается вверху емкости. Также есть переливная трубка, необходимая в тех случаях, когда емкость переполняется и нужно увести воду в канализацию. Снизу, соответственно, есть сигнальная трубка, оснащенная запором, а циркуляционная нужна для того, чтобы теплоноситель в баке не замерзал, да и общая температура чтоб поддерживалась перманентно. При желании можно принять еще одну дополнительную меру, которая «подстраховывала» бы циркуляционную трубу – утеплить бак термоизолирующим материалом.

Важно! На сегодняшний день подобные баки практически не используются в отопительных системах ввиду большого количества недостатков. Среди таких недостатков хотелось бы выделить следующие:

Среди таких недостатков хотелось бы выделить следующие:

1. Такие системы не приспособлены к высокому давлению.
2. Их конструкция весьма громоздка и габаритна.
3. По причине того что система открытая, в трубопровод наряду с водой попадает еще и воздух, оказывающий самое негативное влияние на поверхность труб – в скором времени на них образуется коррозия. Это же касается и прочих металлических элементов.
4. Такие баки следует устанавливать только в самой высокой точке, а это, согласитесь, дополнительные расходы.

Акт испытания лестниц, стеллажей и стремянок

Проверка и испытание стеллажей, лестниц и стремянок проводится не реже одного раза в шесть или двенадцать месяцев (зависит от испытуемого объекта и материала, из которого он изготовлен).

Проводить испытания и проверки на безопасную эксплуатацию могут специализированные организации извне или специально созданная на предприятии комиссия. При этом ее члены должны быть обучены, председателем комиссии обычно назначается инженер по охране труда или пожарной безопасности.

В основной части описать испытания стремянок, лестниц и стеллажей:

• в каком количестве были проверены, их инвентарные номера, принадлежность к цеху и отделу;
• какая нагрузка и в течение какого времени использовалась;
• наличие и отсутствие дефектов;
• наличие проставленного инвентарного номера.

В результате проверки устанавливается пригодность (или непригодность) к использованию: безопасны, выдерживают положенную нагрузку, не имеют дефектов в соединениях и креплениях, не имеют острых краев и заусенцев.

Подписание акта членами комиссии свидетельствует о согласии с результатами проверки.

Монтаж

Сразу стоит сказать, что монтаж таких систем своими руками — дело рискованное. Проблема в том, что проектирование горизонтальных систем требует серьезных расчетов. Произвести такие расчеты и правильно спроектировать всю конструкцию способен только грамотный инженер.

Кроме того, для монтажа, отладки и запуска такой системы потребуется работа опытных специалистов, знакомых с современной техникой, сантехническими стандартами и нормами, которые в этой стране только начинают вводить.

Можно, конечно, найти массу советов и руководств по монтажу горизонтальных систем отопления, только нет никакой гарантии, что такая инструкция не приведет к недееспособной конфигурации.

Тот факт, что конкретная схема работает у одного человека, еще не говорит о том, что такая же схема подойдет вам. Здесь требуется индивидуальный подход.

Также не стоит забывать о том, что введение в эксплуатацию учетной аппаратуры требует участия государственных специалистов, которые подтвердят соответствие этой аппаратуры стандартам.

Не лишним будет также найти того, кто уже имеет подобный опыт и поинтересоваться обо всех тонкостях предстоящей работы.

Подбор вида обвязки

Схема обвязки радиаторов отопительной системы подбирается исходя из следующих факторов:

• типа системы, подающей тепло в помещение;
• способа соединения радиатора с центральными магистралями.

Определение типа системы

Прежде чем приступать к подбору обвязки отопительного оборудования необходимо определить тип системы отопления помещения. В настоящее время применяются следующие типы:

• однотрубные системы;
• двухтрубные системы.

Однотрубное отопление – это система, в которой все отопительное оборудование связано одной трубой. Теплоноситель последовательно попадает в каждый радиатор и возвращается в котел по одному замкнутому контуру.

Отопительная система с одним замкнутым контуром

Преимуществами однотрубной отопительной системы являются:

• сбалансированность системы, что позволяет добиться равномерного прогрева всех подключенных радиаторов;
• увеличенная скорость прогрева;
• эстетичный вид и минимальное количество занятого пространства;
• простота монтажа;
• экономия на материалах.

К недостаткам можно отнести:

• взаимосвязанность всех элементов системы, что приводит к невозможности выполнения ремонтных работ одного из них без отключения другого;
• сложность регулирования температуры теплоносителя;
• необходимость установки насоса с большим показателем мощности.

Двухтрубное отопление включает в себя два магистральных трубопровода. Один доставляет теплоноситель к радиаторам, а второй – возвращает к отопительному оборудованию.

Отопительная сеть с двумя магистральными трубопроводами

Достоинствами такой системы являются:

• одинаковая температура всех радиаторов, так как теплоноситель на отдельную батарею поступает непосредственно из отопительного прибора;
• возможность сооружения системы с меньшим внутренним давлением, что позволяет устанавливать оборудование меньшей мощности.

Наиболее существенным недостатком является стоимость системы. Принято считать, что затраты на приобретение материалов увеличиваются в 2 раза. На самом деле данное утверждение неверно, так как при однотрубной системе требуются меньшее количество труб, но с большим диаметром, а для двухтрубной – наоборот.

Однотрубная система отопления организована практически во всех многоквартирных домах старой постройки. Также ее целесообразно устанавливать в дачных домиках, площадью до 150 м². В новых домах и загородных коттеджах устанавливается двухтрубная система.

Варианты подключений

Способы подключения радиаторов также зависят от расположения труб в частном или многоквартирном доме. Выделяют:

боковое соединение, при котором входящий и отводящий патрубки располагаются с одной стороны радиатора. Такой тип отличается минимальными затратами на обустройство подключения (последовательное соединение), эстетичностью и минимальными потерями тепловой энергии. Как правило, применяется в большинстве многоквартирных домов;

Боковое подключение радиатора

диагональное соединение. В отличие от предыдущего случая ввод и вывод располагаются с противоположных сторон батарей отопления. Основное преимущество – возможность равномерного прогрева радиаторов с большим количеством секций (от 12 штук);

Диагональное подключение батареи

нижнее соединение – входящий и выводящий патрубки подводятся снизу. Достоинствами такого способа является эстетичность и возможность вмонтировать магистрали с пол или стену. К недостаткам относятся значительные потери тепловой энергии, находящиеся на уровне 1 % – 15%.

Нижнее подключение отопительного прибора

Виды и типы водорозеток

Водорозетки принято классифицировать по нескольким критериям.

По сфере применения элемента трубопровода различают:

• водорозетки для систем холодного водоснабжения,
• горячего водоснабжения,
• отопления.

Разница двух последних от первого заключается в использовании материалов, приспособленных к высокотемпературному термическому воздействию.

Также, водорозетки различают по материалу изготовления:

• Бронзовые и латунные. Сравнительно недорогие и практичные изделия.
• Изделия из нержавеющей стали. Способны выдерживать давление до 20 атмосфер, но по стоимости выше, чем другие виды.
• Водорозетки из оцинкованных сортов чугуна. Они дешевле, чем из нержавейки, но менее практичны, и при любом повреждении внешнего защитного слоя подвергаются коррозии.
• Полипропиленовые изделия, которые за счет своей надежности и невысокой стоимости становятся все более востребованными у потребителей. Прекрасно подходят как для систем холодного, так и горячего водоснабжения.
• ПВХ водорозетки. Могут применяться в водопроводных сетях, где температура носителя не превышает 40 градусов.

Рекомендуем ознакомиться: Как правильно варить трубы отопления электросваркой — советы специалистов

Закрытый бак (мембранный)

Мембранный расширительный бак для отопления лишен всех тех минусов, которыми буквально бурлит предыдущая система. Вместе с тем, у него также есть некоторые требования, без которых установка не была бы возможной. Во-первых, он нуждается в манометре, а во-вторых, ему нужно еще и устройство для того, чтобы регулировать давление вручную, в противном случае давление превысит все допустимые нормы (а это примерно три-четыре бара, в зависимости от конкретных условий и особенностей модели).

Такого рода бак монтируется в непосредственной близости к котлу и подводится к обратному трубопроводу. Это необходимо для того, чтобы теплоноситель не закипал

При монтаже особое внимание нужно уделять надежности креплений, поскольку в ходе эксплуатации вес бака может существенно увеличиваться

По сути, этот расширительный бак для отопления – это металлическая емкость, которая по форме может быть как плоской, так и цилиндрической. Внутренняя полость бака разделяется на несколько зон посредством резиновой мембраны. В одной из таких зон находится сжатый газ или воздух (о степени его сжатости должно быть указано в техпаспорте). Следовательно, в неактивном состоянии весь объем резервуара заполнен газом. До того как запустить систему, давление в баке делают таким же, как и давление во всей отопительной системе.

Затем, когда температура повышается, вода попадает в специально отведенную для нее зону в баке, а в «газовой» части давление при этом увеличивается до значения отопительной системы. Если в ней достаточно большое количество теплоносителя, то давление воздуха следует тщательным образом контролировать. Для этого системы оснащаются специальными компрессорами, которые и поддерживают заданное предварительно значение.

Как можно догадаться из названия, основная деталь такого бака – это мембрана. Она, к слову, может быть двух типов:

1. Диафрагменную мембрану зачастую заменить при поломке ничем нельзя, а применяется она преимущественно в баках незначительного объема.
2. В отличие от нее, баллонная мембрана легко меняется при выходе из строя. Также она отличается тем, что теплоноситель в ней напрямую не контактирует с поверхностью бака, благодаря чему срок эксплуатации последнего существенно возрастает.
