Как правильно повесить радиатор отопления на кронштейн

Монтаж труб из различных материалов

На сложность процесса монтажа трубопровода определяющее значение оказывает материал, из которого изготовлен трубный материал:

• Для монтажа отопительной системы из металла потребуются навыки работы со сварочным аппаратом (для медных элементов – более сложной пайки оловом).
• Поливинилхлоридные и полипропиленовые изделия соединяются между собой посредством пайки, а с элементами из других материалов – при помощи фитингов, муфт и переходников. Для пайки потребуется специальный сварочный аппарат.
• Монтаж трубопровода из металлопластика потребует наличие обжимного инструмента и специальных фитингов.

В тех случаях, когда необходимо соединить участки отопительной системы, изготовленные из разных материалов, можно применять такие решения:

• Соединение пластика и металла. Используются специальные переходники, один край которых оснащен резьбой для присоединения к металлу, другой – гладкий, выступающий в роли соединительной муфты для пластика.
• Соединение полимерных труб с чугунными. Здесь применяются переходные патрубки соответствующего диаметра с двойным уплотнением. Место стыка в обязательном порядке дополнительно обрабатывается герметиком.
• Соединение меди и пластика. Потребуются особые фитинги, имеющие внутреннюю медную резьбу с одной стороны и полимерную основу, для приваривания к пластику – с другой.

Основные варианты проведения работ

Рассмотрим, как крепить радиатор отопления в зависимости от типа основания, так как именно этот критерий является основным при работах.

Гипсокартон

Это самый сложный вариант, так как конструкция не обладает высокими несущими свойствами.

Рассмотрим, как закрепить радиатор отопления на гипсокартон:

Первым вариантом является сооружение короба вокруг конструкции, а сами радиаторы крепятся к прочному основанию. Этот вариант чаще всего используется при использовании изделий из чугуна, так как вес среднего по размеру изделия превышает 50 килограммов

Работы производятся стандартно: намечаются места, сверлится основание, вставляются дюбеля, затем прочные кронштейны.
Если у вас более легкие радиаторы, то можно просто усилить каркас изнутри деревянным бруском сечением 50х50 или больше, самое важно в этом случае – точно установить усиливающие элементы, иначе толку от них будет немного. Кроме того, можно и трубы расположить под обшивкой, но в случае возникновения проблем вам придется разрушить часть стены.

Бетон, кирпич и блоки

В этом случае комплектующие следует подбирать, руководствуясь конфигурацией батарей, а не типом основания, оно достаточно прочное, чтобы выдержать любую нагрузку.

Инструкция по проведению работ своими руками выглядит так:

Приобретаются несущие элементы соответствующей конфигурации, можно выбрать самые простые варианты, цена которых невысока, или приобрести регулируемые кронштейны, они дороже, но и работать с ними удобнее.
Работа начинается с разметки расположения крепежных элементов, при этом учтите, что расстояние до пола снизу и до подоконника сверху должно быть не менее 100 мм, а отступ до стены должен составлять от 3 до 5 см, исходя из этого подбирается длина

Если крепление производится в газобетоне, то лучше использовать специальные дюбеля для этого типа оснований.
После этого с помощью перфоратора высверливаются отверстия, при этом важно держать инструмент ровно, чтобы не было перекосов. Далее в стену закладываются дюбели и в них закручиваются кронштейны до нужного уровня.
Если вы будете использовать отражатель для радиатора отопления — закрепить его необходимо после установки кронштейнов, так вы сможете расположить данный элемент правильно и не повредите его при сверлении.
Далее навешивается радиатор и его положение проверяется с помощью уровня, если есть перекосы, то элементы либо подгибаются, либо регулируются (если это регулируемые варианты)

После этого уровень еще раз проверяется, и если все нормально, то можно прикреплять трубы.

Услуги

• Водопровод Монтаж горизонтальной разводки системы водопровода
• Замена стояка водопровода
• Монтаж полотенцесушителя
• Монтаж полотенцесушителя электрического
• Установка смесителя (ванная)
• Установка смесителя (кухня)

Канализация

• Монтаж горизонтальной разводки канализации

Замена стояка канализационного
Монтаж обвязки (сифон) умывальника
Монтаж обвязки (сифон) ванной
Отопление

• Замена радиатора (чугун на алюминий)

Монтаж полотенцесушителя
Монтаж полотенцесушителя электрического
Монтаж сантехники

• Установка ванны чугунной

Установка ванны пластиковой
Установка ванны металлической
Установка ванны джакузи
Установка смесителя (ванная)
Установка смесителя (кухня)
Установка умывальника на пьедестале (тюльпан)
Установка унитаза
Установка настенного унитаза
Установка писсуара
Установка биде
Установка душевой кабины
Водосчетчики

• Порядок установки

Стоимость установки
Стоимость замены
Сантехмонтаж коттеджа
Установка бытовой техники

• Стиральная машина

Посудомоечная машина
Электроплита
Электродуховка
Телевизор
Вытяжка блочного или купольного типа
Накопительный водонагреватель
Прочие услуги

Монтаж короба из гипсокартона

Монтаж каркаса для короба

• Если возникла такая потребность, то, как сделать короб из гипсокартона для батареи отопления, чтобы максимально сохранить ее теплоотдачу? Как уже упоминалось выше, для этого нужно по максимуму сохранить свободный проход теплого потока и сделать это вверху и на фасаде.
• Для монтажа короба задействуйте профили CD и UD, как это показано на фото вверху и внизу. Его использование удобно тем, что толщина CD составляет 27 мм при ширине 60 мм, а UD имеет 27×27 мм – такие размеры позволят сделать конструкцию наиболее компактной, прижатой к основной стене. Таким устройством вы сможете закамуфлировать не только батарею, но и трубы отопления, сделав сверху полочки для вазонов с цветами.

Коробом можно закрыть не только радиатор, но и трубы отопления

• Для монтажа гипсокартонного короба своими руками вам нужно точно определить грань выступа конструкции и прикрутить по ней к полу профиль UD. Если вы намерены закрывать и трубы, то продлите направляющую от стены до стены, а если нет, то ограничьтесь размерами батареи. Соедините переднюю линию со стенкой тем же профилем.
• Теперь по стенке, у радиатора, прикрутите две полосы UD вертикально, обозначив внутренний угол короба. После этого определите высоту вашей конструкции и нарежьте куски CD для вертикальной обрешетки пол гипсокартон. Вставьте нарезанные куски в половой UD и сверху наденьте такой же профиль, зеркально отражающий расположение того что на полу – все это скрепите между собой саморезами.

Саморезы для гипсокартонного профиля

Теперь вам нужно подыскать решетку для фасада и для верхней части короба, чтобы по ее размерам сделать обрамление. Этот самый контур можно сделать из того же CD, в местах соединения с одноименными профилями подрезая боковые полки. Так каркас для гипсокартона приобретет дополнительную жесткость, а фиксацию профилей между собой производите на специальные мелкие саморезы для листовой стали.

Огранка угла оцинкованным профилем

Обшейте металлический каркас гипсокартонными листами и, перед шпаклевкой или наклейкой обоев, установите на углы оцинкованный перфорированный профиль для жесткости. ГКЛ в этих случаях подходит любой – стеновой, влагостойкий и даже потолочный – главное, чтобы соблюдалась инструкция по его монтажу. Под этими прописанными правилами подразумевается частота саморезов (не менее 30 см друг от друга) и глубина погружения шляпки шурупа (1-1,5 мм ниже плоскости ГКЛ).

Радиатор на гипсокартонной стене

Каркас усилен ОСП

• Вы, конечно, видели демонстрации видео роликов, где радиаторы висят на стенах из гипсокартона, и в этом нет ничего удивительного. Просто на металлический каркас прикручивается доска или ОСП (все зависит от веса батареи отопления) – для чугунных радиаторов нужно монтировать в профили доску толщиной 50 мм с такой же опорой для пола, а для алюминия вполне достаточно 10-ти миллиметровой ориентировано-стружечной плиты.
• К профилю CD доски можно прикручивать при помощи уголков, которые, в свою очередь, легко сделать из оцинкованных подвесов. Отрезаете доску по расстоянию между несущими обрешетки, чтобы она входила вплотную и на уровне кронштейнов для батарей фиксируете ее уголками. Так даже можно повесить чугунный радиатор, состоящий из 20 секций, просто для этого понадобится больше консолей.

Накладной кронштейн для радиатора

• Может возникнуть вопрос о том, как повесить радиатор на гипсокартон, если кронштейны нельзя вкрутить в толстую стену? Что ж, для этого есть накладные консоли, которые можно прикрутить саморезами к доске или ОСП через гипсокартон. Только шурупы для этого лучше выбирать нержавеющие, длиной 45-55 мм.
• Монтаж радиаторов отопления в данном случае происходит в обычном порядке, никаких поправок на конструкцию стены не предусматривается. Но перед тем как подключать и навешивать батарею, займитесь окончательной отделкой стены, будь то обои, шпаклевка или покраска.

Установка радиаторов

Тем, кто задаётся вопросом, как повесить радиатор отопления без помощи профессиональных сантехников, нужно знать, какие этапы включает в себя этот процесс. Итак, необходимо:

• подготовить оборудование и материалы;
• рассчитать местоположение;
• установить кронштейны;
• повесить радиатор;
• произвести герметизацию или опайку мест стыка;
• проверить всю систему на работоспособность.

Приобретаем необходимые материалы и оборудование

Для начала следует заметить, что не рекомендуется производить монтаж радиаторов зимой. И даже если вы решились на самостоятельную установку отопления, вам в любом случае необходимо вызвать сантехника, который отключит вашу квартиру от стояка. Для закрепления радиатора на стене понадобятся такие комплектующие к радиаторам отопления, как: уголки, втулки, ниппели, кронштейны, сгоны, муфты, переходники, пакля, вентили, ключи.

Если планируется устанавливать чугунные батареи, также необходимо приобрести краны Маевского, предназначенные для стравливания воздуха из отопительной системы и предотвращения завоздушивания. Алюминиевые и биметаллические радиаторы оснащены ими изначально.

Рассчитываем местоположение

Этот этап важен для того, чтобы отопительный прибор работал в полную силу и не собирал воздух. Для этого отрезки подводных труб следует устанавливать под небольшим уклоном относительно пола. Минимальный уклон — 0,5 см. Вот оптимальные параметры местоположения батареи:

1. в 3-5 сантиметрах от стены;
2. в 10 сантиметрах от пола;
3. в 5-10 сантиметрах от подоконника.

Если выбранный тип батареи не отличается высокой теплоотдачей, также можно установить на стену за батареей теплоотражающий кран. Обычно его изготавливают из утеплительного материала или специального теплоотражающего вещества, которое наносят на стену.

Устанавливаем кронштейны

Кронштейнами называются крепления для радиаторов отопления в виде прочных металлических крюков, устанавливаемых внутрь стены. Рассчитать количество кронштейнов легко: 1 штука на 1 м2 батареи. Разумеется, даже если вся батарея по площади не превышает 1 метра квадратного, всё равно понадобятся два кронштейна, поскольку закрепление конструкции на одном будет очень ненадёжно.

Затем сверлим в стене отверстия, устанавливаем в них специальные дюбеля, закручиваем крепеж для радиаторов отопления и с помощью руки убеждаемся, что кронштейны сидят крепко и не болтаются. Если выбор пал на чугунные батареи, может понадобиться специальное крепление для чугунных радиаторов отопления — напольные опорные элементы в виде ножек. Они помогут равномерно распределить вес на все крепления.

Устанавливаем радиатор

Последний этап монтажа радиатора. Навешиваем батарею и проверяем, насколько плотно она сидит, распределена ли масса конструкции на все крепления одинаково. Попытайтесь немного пошатать радиатор: если фиксация достаточно прочная, можно переходить к следующему этапу.

Подключение и сборка соединений

Существуют три различных схемы подключения радиаторов:

• боковое одностороннее. Наиболее популярный вариант. Подводящая труба стыкуется с верхним патрубком, а отводящая — с нижним на той же стороне;
• диагональное подключение. Больше подходит для длинных радиаторов в больших помещениях и обеспечивает равномерный нагрев всей батареи. Подводящая труба в данной схеме подключается к верхнему патрубку на одной стороне, а отводящая — к нижнему на другой;
• нижнее подключение. Применяется в тех случаях, когда отопительная система укрыта в полу. И подводящая, и отводящая трубы подключены к нижним патрубкам с разных сторон. Теплоотдача при нижнем подключении примерно на 10% меньше, чем при боковом.

Приступаем к сборке соединений. Независимо от того, какие фитинги для радиаторов отопления приобрели, необходимо тщательно герметизировать каждое соединение.

В качестве уплотнителей используют специальные ленты, силикон, герметик или старую добрую паклю. Если приобретённая батарея защищена специальной плёнкой, снимать её лучше лишь после тщательной опрессовки каждого соединения.

Теперь остаётся лишь вернуть подачу воды в систему отопления и тщательно проверить все места соединения на предмет течи.

Демонтаж старых и установка новых радиаторов

Замена батарей проводится после окончания отопительного сезона. В этот же период осуществляются профилактические мероприятия. О снятии батарей следует уведомить коммунальные службы, чтобы они не допустили подачу воды в систему или слили ее из контуров. Герметичность соединения обеспечивается двумя гайками. Одна служит для соединения трубы с батареей, а другая является контргайкой.

При демонтаже следует придерживаться следующей последовательности:

1. Отворачивается гайка с маленьким диаметром на всю длину резьбы сгона.
2. Откручивается гайка, соединяющая трубу с батареей.
3. Снимается радиатор.

Чугунные батареи очень тяжелые. Иногда их приходится разрезать не несколько частей. Несмотря на то что вода слита из стояка, в радиаторе она может остаться. Следует заранее подготовить тряпку и ведро. В противном случае напольное покрытие может быть испорчено.

Основная проблема при демонтаже чугунных изделий заключается в том, что гайка может не открутиться. В этом случае нужно прогреть место соединения паяльной лампой. Вторым способом является использование болгарки.

При монтаже следует:

• четко определить середину оконного проема и отметить с обеих сторон точки для установки крепежных элементов;
• расположить радиатор на высоте 8—14 см от пола;
• выдержать расстояние между подоконником и отопительным устройством в 10—12 см;
• оставить зазор между радиатором и стеной не менее 3 см.

Установка зависит от материала стен. Они должны быть ровными и чистыми. Если крепление производится на поверхность из дерева, сооружается специальная подставка. Кирпичная поверхность предполагает крепление кронштейнов в нишу. Для стены из гипсокартона готовится цельная опора.

Демонтаж биметаллических конструкций предполагает слив воды из системы отопления и откручивание устройства от трубы. Чтобы поменять батарею, зачастую прибегают к перекрытию подходящей к радиатору трубы. У каждой батареи имеется специальный клапан, позволяющий слить воду. Радиатор откручивается посредством газового ключа.

Перед монтажом биметаллические модели прочищаются моющими средствами без содержания щелочи. Винтовые соединения не зачищаются. При установке применяется многозаходная резьба. Элементы с резьбой монтируются с усилием не более 12 кг.

Монтаж предполагает следующую последовательность:

1. Размечаются места для кронштейнов. При этом учитывается расположение труб и конструктивные особенности радиатора.
2. Используется уровень, который исключает прекосы.
3. Учитываются показатели минимального расстояния радиаторов от стен и пола.
4. Батарея вешается на кронштейны.
5. Устройство соединяется с трубами.
6. Устанавливается клапан для выпуска воздуха.

Как разметить места крепления кронштейнов

Подскажите, как правильно разметить на стене места крепления кронштейнов для крепления алюминиевого радиатора, так чтобы центр прана и центр входного отверстия радитора совпадали? Вроде слесарь говорил что надо на стене сначала отметить центр крана, по уровню прочертить линию, опустится вниз на 5 см — это и будет ось на которой надо крепить кронштейн. Так это или нет? или есть еще какой нибудь способ?

как мастер сказал,так пусть и делает. На самом деле для разных радиаторов имеются разные кронштейны. Каждый мастер делает разметки по своему,а ваша задача оценить результат его работы

Сантехнические работы Москва и область

Если б это была работа мастера, я б не задавал такие вопросы

Неужели здесь никто батареи не вешал?

Вы распакуйте радиатор,там в каждом нормальном радике , под пленочкой лежит инструкция.Да и

chekalin-v написал : слесарь говорил что надо на стене сначала отметить центр крана, по уровню прочертить линию,

Вот и танцуйте от нижней трубы.Пробуйте,замеряйте,в процессе все Вам станет ясно.

объяснять бесполезно. делайте по ходу как вам удобно, покрутите мозгами чуток. я думаю у всех своя голова и все по-разному делают. если у вас лазерный построитель есть то свосем просто будет.

кстати задерите край алюм радиатора с воздухоотводчиком на 5 мм на 1 метр, чтобы воздух скапливался у воздухоотводчика

chekalin-v написал : Если б это была работа мастера, я б не задавал такие вопросы Работа слесаря была — это установка кранов. Бюджет знаете ли. А радиаторы сам буду вешать. Вот и спрашиваю. А слесарь то подводку хотел МП сделать. Я и поддался на его провокацию. Закупил уже трубы да фитингов. А начитавшись форума понял что фигня все это. Ладно хоть в магахзине возврат сделали.

Мастера счас все такие металлопласт это дерьмо полипропилен тоже оптимально нержавейка по резьбе или оцинковка по резьбе или приварить.Муфты и др фитинги чугун советский неплох современный не советую ибо слабоват,на строительных рынках можно еще найти чугунные фитинги(СССР)А батареи все ставят исходя из опыта своего,алюминиевая легкая поставьте на дощечки по уровню пометьте где сверлить и перфоратором можно на арматурины повесить они рифленые не сползет.Кронштейны счас делают какие то хилые мне не понравились.

Этапы работы

Если вы решили проделать работу по установке батарей самостоятельно, вам нужно знать, какие этапы включает в себя этот процесс.

Инструкция проведения таких работ разделяет ее на:

1. Подготовку материалов и оборудования.
2. Расчет местоположения.
3. Установку кронштейнов.
4. Производство собственно монтажа.
5. Опайку или герметизацию места стыка.
6. Проверку системы.

Подготовительный этап

Данные операции не рекомендуют производить зимой, особенно при больших морозах – это небезопасно. Даже если вы решили производить все работы самостоятельно, то все равно вам придется вызвать сантехника из ЖЕКа для того, чтобы он отключил вашу квартиру от общего стояка. При подготовке к монтажу системы вам нужно приобрести или найти следующие инструменты и дополнительные материалы, такие как:

• Ключи.
• Пакля.
• Вентили.
• Сгоны.
• Муфты.
• Переходники.
• Кронштейны.
• Втулки.
• Ниппели.
• Уголки.

Если вы все-таки выбрали, например, чугунные батареи, вам наверняка придется докупить еще и краны Маевского и установить их своими руками. В биметаллических и алюминиевых секциях они уже встроены. Это приспособление позволяет стравливать лишний воздух из системы и сохранять ее функциональность, препятствуя завоздушиванию.

Напольный способ крепления

Используется значительно реже по сравнению с навесным.

Основные причины выбора напольной установки:

• Несоответствие материала стен требуемой нагрузке. Актуально для газобетонных и гипсокартонных стен.
• Необходимость усиления настенного крепежа. Используют для моделей повышенной массы, прежде всего — чугунных.
• Невозможность размещения на стене ввиду нехватки места.
• Отсутствие подходящей стены (в помещении установлено панорамное окно).
• Дизайнерское решение.

Среди основных видов напольных держателей выделяются:

• Регулируемые фиксаторы. Некоторые модели комплектуются пластиковыми накладками.
• Нерегулируемые держатели. Некоторые модели также комплектуются пластиковыми накладками.
• Комбинированные держатели.
• Специальные держатели шириной от 80 до 100 мм.

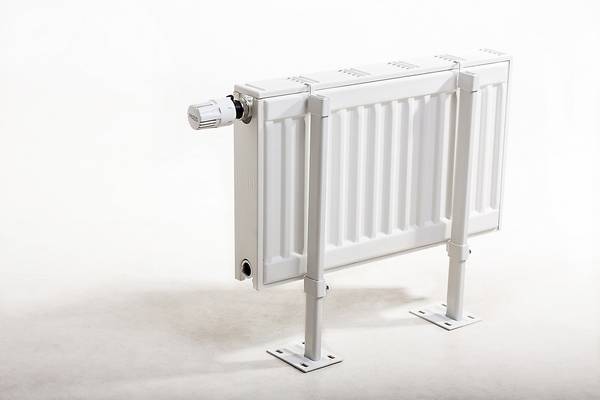

Фото 2. Кронштейны для напольной установки батарей отопления. Представляют из себя стойки, которые крепятся к полу.

Напольные типы изготавливаются из чугуна, стали или других сплавов, рассчитанных на вес определённых моделей батарей.

Подготовка батарей из чугуна к установке

Прежде чем фиксировать радиаторы, необходимо подготовить стену. Зона монтажа должна быть прочной, если стены отделаны гипсокартоном или другой облицовкой на каркасе, следует либо разобрать обрешетку, либо подготовить прочную опору.

Крепление радиаторов отопления к стене начинается с определения зоны монтажа.

Проще всего брать за основу требования к размещению агрегатов по отношению к подоконнику, стенам и полу:

Подготовка к монтажу – это выравнивание стены, включая заделку сколов, выбоин. После этого панель обработать жидким стеклом и защитить теплоотражающим фольгированным экраном. Такая мера позволит снизить потерю тепла до минимума.

После подготовки покупаются необходимые крепежи, комплектующие, которые нужны для установки и запуска батарей в работу.

Техника соединения секций чугунных батарей

Сборка чугунных радиаторов отопления своими руками проводится с помощью специального ключа в 5/4 дюйма для уже эксплуатируемых радиаторов и в 1 дюйм для новых. Также потребуется футорка.

Ничего сложного в стыковке секций нет:

Материалы и инструменты для выполнения работ

Чтобы выполнить работы, пригодится весь набор расходных элементов для установки радиаторов и некоторые дополнительные материалы:

К вспомогательным материалам относятся:

Крепление радиатора к стене

Сначала в стене нужно просверлить отверстия, в которые потом вставить колпачки от дюбелей и вкрутить в колпачки кронштейны. Если пластикового колпачка нет, можно обойтись деревянной пробкой, в которую вкрутить дюбель с кронштейном. Фиксаторы размещаются строго по горизонтали, проще всего сделать промеры предварительно, отметить зоны монтажа точками.

Нижние кронштейны нужно устанавливать так – отложить от нижнего коллектора батареи вниз 1-1,5 см, это упростит процесс навешивания. Можно приложить батарею к стене, отметить границы коллектора, места вкручивания кронштейнов. Потом убрать батарею, вкрутить фиксаторы, поместить радиатор на стене.

Правила обвязки чугунных радиаторов

Есть несколько видов обвязки – односторонняя, диагональная, седельная. Присоединение выполняется по рекомендации производителя, который рекомендует выходы для подключения трубопровода прямого и обратного тока жидкости.

READ Как установить gps на мужа телефон

После изучения техпаспорта выполнить обвязку:

Процедура опрессовки и тестирования системы

Опрессовкой называется заполнение контура водой под давлением и последующий замер показателей манометра. Если показатели изменяются, в системе есть течь, ее нужно устранить. В процессе залива воды надо открыть кран для спуска воздуха, запор расположен в самой крайней точке системы.

При отсутствии протечки можно делать тестовый прогон теплоносителя и запускать батарею в эксплуатацию. Иногда возникают сложности и вопросы, как подсоединить полипропиленовую трубу к чугунной батарее. Мастеру нужно взять американку (МНР) с накидной гайкой на вентиле, стыковать детали с уплотнением и последующей герметизацией.
