Назначение и схема подключения промежуточного реле 220В на ДИН-рейку

Как выбрать реле?

При выборе подобных устройств стоит обращать внимание на такие параметры, как ток (напряжение) управляющей катушки, тип тока, вид и количество контактов, диапазон коммутируемых токов и напряжений, исполнение

Еще важно обратить внимание на срабатываемость устройства и напряжение в сети (есть перепады или нет). Сфера применения реле промежуточных достаточно широка за счет того, что они могут быть установлены вертикально и горизонтально, а также использоваться даже при сложных погодных условиях

При этом стоит помнить о том, что для долговечной работы без сбоев необходимо защитить оборудование от попадания в него токопроводящей грязи

Сфера применения реле промежуточных достаточно широка за счет того, что они могут быть установлены вертикально и горизонтально, а также использоваться даже при сложных погодных условиях. При этом стоит помнить о том, что для долговечной работы без сбоев необходимо защитить оборудование от попадания в него токопроводящей грязи.

Импульсные реле или проходные выключатели

В длинных коридорах, на лестницах при подъеме с первого на второй этаж, в спальнях, очень удобно включать свет при входе, а выключать его совсем в другом месте (на выходе или возле кровати).

Везде в таких случаях электрики рекомендуют устанавливать проходные (маршевые) и перекрестные выключатели.

В чем же существенная разница между ними и импульсными реле? И почему все отказываются от выключателей?

Как выглядит схема подключения на проходных? Как правило, питание первых делом подводится к ответвительной коробке под потолком, а далее от нее к самим выключателям. Для монтажа применяется трехжильный кабель ВВГнг-Ls 3*1.5мм2.

Чем больше переключателей вы будете ставить, тем больше проводов вам потребуется.

При монтаже проходных двухклавишников, у вас уже появляется 6 контактов, к каждому из которых нужно подвести провода.

А попробуйте такой пучок грамотно соединить в
распредкоробке? Не всякий электрик сразу разберется с такой схемой подключения.

При этом каждый из выключателей пропускает
непосредственно через себя весь ток нагрузки. А значит при коммутациях или коротком
замыкании, вполне возможно выгорание контактов.

Еще одной особенностью проходных является отсутствие фиксированного положения клавиши. Вы не можете по ее состоянию понять, включен выключатель или отключен, как это делается на одноклавишнике.

Это будет напрямую зависеть от других “собратьев”,
собранных в одну цепочку. Что не всегда удобно и требует привыкания.

Виды термореле защиты

Следует отметить, что на современном рынке электротехнических изделий представлены разные типы модулей тепловой защиты электрических силовых агрегатов. Каждый из этих типов устройств используется в конкретной ситуации и для определенного вида электрического оборудования. К основным разновидностям тепловых реле защиты можно отнести следующие конструкции.

  1. РТЛ — электромеханический прибор, обеспечивающий качественную тепловую защиту трехфазных электродвигателей и других силовых установок от критических перегрузок по току потребления. Кроме этого, термореле этого вида защищает электроустановку при дисбалансе питающих фаз, затянутого во времени пуска устройства, а также при механических проблемах с ротором: заклинивания вала и так далее. Монтируется прибор на контактах ПМЛ (пускатель магнитный) или как самостоятельный элемент с клемником КРЛ.
  2. РТТ — трехфазное устройство, предназначенное для обеспечения защиты электрических двигателей с короткозамкнутым ротором от токовых перегрузок, перекосу между питающими фазами и при механических повреждениях ротора, а также от затянутого по времени пускового момента. Имеет два варианта установки: как самостоятельный прибор на панели или совмещенный с магнитными пускателями ПМЕ и ПМА.
  3. РТИ — трехфазный вариант электротеплового расцепителя, защищающего электрический двигатель от тепловых повреждений обмоток при критическом превышении значений тока потребления, от длинного пускового момента, асимметрии питающих фаз и при механических повреждениях движущихся частей ротора. Устанавливается устройство на магнитных контакторах КМТ или КМИ.

  4. ТРН — двухфазное устройство электротепловой защиты электрических двигателей, обеспечивающее контроль длительности пуска и тока в нормальном рабочем режиме. Возврат контактов в исходное состояние после аварийного срабатывания осуществляется только вручную. Работа данного расцепителя совершенно не зависит от температуры окружающего воздуха, что актуально для жаркого климата и горячих производств.
  5. РТК — электротепловой расцепитель, при помощи которого можно контролировать один-единственный параметр — температуру металлического корпуса электрической установки. Контроль осуществляется с использованием специального щупа. При превышении критического значения температуры устройство отключает электроустановку от линии питания.
  6. Твердотельное — тепловое реле, не имеющее в своей конструкции каких-либо подвижных элементов. Работа расцепителя не зависит от температурного режима в окружающей среде и других характеристик атмосферного воздуха, что актуально для взрывоопасных производств. Обеспечивает контроль над длительностью разгона электрических моторов, оптимальным током нагрузки, обрывом фазных проводов и заклиниванием ротора.
  7. РТЭ — защитное термореле, по своей сути являющееся плавким предохранителем. Прибор изготовлен из металлического сплава с низкой температурой плавления, который плавится при критических значениях температуры и разрывает цепь, питающую электроустановку. Это электротехническое изделие монтируется непосредственно в корпус электросиловой установки на штатное место.

Из вышеприведенной информации видно, что в настоящее время существует несколько различных типов электротепловых реле. Все они используются для решения одной-единственной задачи — защиты электрических двигателей и других силовых электроустановок от токовых перегрузок с повышением температур рабочих частей агрегатов до критических значений.

Электромагнитные промежуточные реле

Реле серии РП изготавливаются по модификациям для переменного, постоянного тока. Конструкционные отличия весьма специфичны, понятны не каждому, не представляют великого интереса. Реле переменного тока РП-25 аналогично структурой РП-23. Якорь расположен сбоку, не сверху. Переменный ток создает поле, придающее магниту большее ускорение. Следовательно, нет нужды, чтобы срабатыванию реле помогал собственный вес якоря.

Сообразно конструктивным особенностям отличается процесс настройки изделия. Для каждого типа реле идет по своей схеме, описываемой инструкцией. Сведения отыщем в справочниках. Одно реле способно функционировать при различных напряжениях. Обеспечивается намоткой соответствующего числа витков на рабочую катушку и варьированием диаметра жилы. Напряжение выше – больше берется витков, тем они тоньше. Необходимо для снижения протекающего тока, уменьшения напряженности магнитного поля. Позволит не затрагивать модернизацией якорь.

Для мастеров в справочниках небезынтересными станут сведения о марке провода намотки. Для РП-25 одножильный ПЭВ-2 с двухслойной винифлексовой изоляцией.

В одном электромагнитном реле часть контактов замыкающая, часть размыкающая. Позволительно использовать опосредованно, для управления запуском асинхронных двигателей. Совместная работа большого объема технологического оборудования невозможна без промежуточных реле. Простые действенные средства обеспечат синхронность системы.

Недостатки

Какие недостатки есть у импульсных реле? Некоторые модели
отдельных производителей чувствительны к перепадам напряжения.

Чем это чревато? А тем, что свет на некоторых лампах у вас будет включаться и выключаться самопроизвольно при нестабильном напряжении.

Еще многих раздражает постоянное клацанье и щелчки при работе реле. Особенно этим грешат эл.механические разновидности. Они состоят из рычажной и контактной системы, катушки, плюс пружины.

Отличить их можно по рычагу с лицевой стороны. С его
помощью реле вручную переводится из одного положения в другое.

В электронные встроена плата с микроконтроллером. В них
клацать особо нечему, и они менее шумны.

Чтобы было меньше проблем, выбирайте реле от известных и давно зарекомендовавших себя брендов. Таких как – ABB (E-290), Schneider Electric (Acti 9iTL), F&F (Biss) или отечественный Меандр (РИО-1 и РИО-2).

У ABB очень большой выбор по добавлению к основной модели E290 всяких накладок и дополнительных “плюшек”.

У Меандр РИО-2 есть полезная функция для работы с обычными одноклавишными выключателями.

Для этого данную релюшку нужно перевести в режим №2 и к каждому из входов Y, Y1 и Y2 подключить свой выключатель света (всего 3шт).

В итоге вы получите режим работы перекрестных выключателей на основе обычных одноклавишников. При нажатии любого из них (вкл или выкл), будет изменяться выход и переключаться контакты на самом реле, зажигая или гася лампочку.

Войти на сайт

Включаем габариты или ближний свет, ДХО тухнут.

Первая группа контактов замыкает цепь, где имеется контрольная лампочка, расположенная на панели приборов. Подключение контактов осуществляется по принципу обычного выключателя, то есть последовательно с лампочкой. Для управления реле блокировки можно использовать секретную кнопку, пару геркон-магнит или штатный орган управления выдающий сигнал управления положительной полярности при включенном зажигании например силовой сигнал на стеклоподъёмнике или обогрев заднего стекла.

Принцип работы электронного реле очень простой. Пока оценок нет.

Данные недостатки устраняются путем замены штатного прибора на электронную конструкцию. Это связано с особенностями дугообразования при коммутации разных электроцепей. А чисто противотуманки можешь подключить через обычное реле.

Статья по теме: Глубина прокладки кабеля

А это собственно и сама схема подключения стандартного 4-х контактного реле:

Питание на него подается блоком управления двигателем дальше — компьютером и, чтобы дорожки платы компьютера выдержали ток, потребляемый насосом, их пришлось бы делать чересчур мощными. В этом случае, вы имеете право установить ДХО без каких-либо согласований с сертифицирующими органами. Белые точки — пробой нагара искрой при подключении потребителя, через эти места ответный контакт может привариваться, оставляя подключенным потребитель.

Силовые реле, импортные и отечественные, выполняют одинаковую функцию. Именно на него надо подавать напряжение для питания потребителей; Контакты 87 и 87А — контакты присоединения потребителей. Кроме этого, в отдельных случаях, реле позволяет экономить на проводах. Это будет расцениваться как внесение изменений в конструкцию транспортного средства.

Они являются составными элементами задающего генератора и цепей управления. У вас нет возможности отключить ДХО до тех пор, пока вы не вытащите ключ из замка зажигания. Частота мигания не зависит от мощности лампочек, поэтому в схему можно включать светодиодные, галогенные и другие лампы.

Обычно реле имеет 5 контактов бывают и 4-хконтактные и 7-ми и т. Варианты схемных решений подключения реле. Схема реле содержащее диод и подключение его обмотки: При подаче напряжения на контакты управления реле срабатывает и замыкает или размыкает электрическую цепь силовыми контактами. После того, как вы поймете принцип работы этого несложного устройства, разобраться с его подключением будет гораздо легче. Работа реле основана на работе магнитного поля.
Схема подключения 4х контактного реле

Реле времени

В схемах автоматики нередко возникает необходимость создавать запаздывания при срабатывании аппаратов или выдавать сигналы для технологических процессов в определенной последовательности. Для этого служат переключатели с задержкой по времени, к которым предъявляются следующие требования:

  • стабильность выдержки независимо от воздействия внешних факторов;
  • небольшие габариты, масса и потребляемая энергия;
  • достаточная мощность системы контактов.

Для управления электроприводами высокие требования к точности не предъявляются. Выдержка составляет 0,25-10 с. Надежность должна быть высокая, поскольку работа часто производится в условиях тряски и вибрации. Защитные устройства энергосистем должны работать точно. Выдержка не превышает 20 сек. Срабатывание происходит довольно редко, поэтому высокие требования к износостойкости не предъявляются.

Электромагнитные реле времени работают на следующих принципах замедления:

  1. Пневматическое — за счет наличия пневматического демпфера.
  2. Электромагнитное — при постоянном токе существует дополнительная короткозамкнутая обмотка, в которой наводится ток, препятствующий нарастанию главного магнитного потока при срабатывании, а также его снижению при отключении.
  3. С анкерным или часовым механизмом, который заводится от электромагнита, и контакты срабатывают после отсчета времени.
  4. Моторное — подача напряжения одновременно на электромагнит и двигатель, вращающий кулачки, приводящие в действие систему контактов.
  5. Электронное — с помощью интегральных цепей или цифровой логики.

Принцип работы


Схема управления асинхронным двигателем с применением промежуточного реле Основа функционирования – слаженное взаимодействие магнитного потока катушки и подвижного якоря, который этим потоком намагничивается. Якорь удерживается пружиной и не касается сердечника, пока на обмотку не будет подано напряжение.

Когда начинает проходить ток, магнитное поле намагничивает сердечник. Он притягивает якорь, форсируя натяжение пружины. Подвижные контакты на якоре перемещаются, замыкаясь или размыкаясь с неподвижными контактами. После отключения напряжения ток исчезает, сердечник размагничивается, возвратная пружина возвращает якорь и контакты в исходное положение.

Применительно к назначению реле контакты могут быть нормально разомкнутые, нормально замкнутые и перекидные. Один прибор может иметь сразу несколько групп контактов. Такая конструкция позволяет одновременно управлять несколькими электрическими цепями.

К контактам предъявляются особые требования. Они должны обладать хорошей электропроводностью, низким переходным сопротивлением, без склонности к привариванию, а также иметь большую износоустойчивость и длительный срок работы.

Изготавливают контакты из сплава твердых и тугоплавких металлов, металлокерамических составов. Чаще их делают из серебра. Материал имеет низкое сопротивление, высокую электропроводность, неплохие технологические свойства, к тому же он сравнительно недорогой.

На схемах катушка реле обозначается в виде прямоугольника с буквой «К» и порядковым номером. Контакты прописываются такой же буквой, но с двумя цифрами. Из них первая означает порядковый номер реле, а вторая – номер контактной группы, к которой оно относится. Цифры прописываются через точку. Контакты соединяются прямой штриховой линией, если они расположены рядом.

Область применения

Промежуточные реле применяются в схемах управления для коммутации силовых цепей от источника с малым током. Также они нужны для сборки схемы удержания контактов, повторения сигнала и вывода на индикаторы, дублирование на выносные пульты управления, и т. д.

Очень часто данные аппараты используют в противоаварийных системах, промышленном оборудовании, устройстве релейной защиты и на электроэнергетических объектах.

Для примера возьмем схему управления асинхронным двигателем, с контролем наличия фазы. Данная схема собрана на промежуточных реле типа 1РН, 2РН, 3РН, 1РП, 2РП, а также с повторением на световые индикаторы о состоянии фаз

Кстати, сразу же обратите внимание на условное обозначение данного элемента на схеме

Вот и все, что хотелось рассказать вам об устройстве, принципе действия и назначении промежуточного реле. Как вы видите, в схемах управления данный аппарат выполняет важную функцию, поэтому часто применяется на производстве.

Будет полезно прочитать:

  • Принцип действия и назначение магнитного пускателя
  • Что такое релейная защита
  • Как работает счетчик электроэнергии

Часто в сетях электрического снабжения требуется сразу замкнуть или разомкнуть цепи либо управлять какими-то мощными устройства. С такими целями используется промежуточное реле П-21, ПРГ, РЭК и т. д., принцип действия которого позволяет коммутировать высокие нагрузки в сети питания.

Промежуточное или вспомогательное реле – это устройство, которое используется для контроля работы различных станков, комплексов и т. д., и позволяет обеспечить контроль сразу нескольких электрических цепей. К примеру, при помощи одного контакта осуществляется запуск станка, а другим производится выключение иного электрического устройства.

Фото – модульный ELF

Назначение реле промежуточного типа:

  1. Для замыкания или размыкания отдельных и независимых друг от друга цепей;
  2. Для замедления защитной реакции при необходимых высоких нагрузках;
  3. С целью контроля основного устройства в условиях высокого напряжения.

Фото – схема

Конструкция устройства может варьироваться в зависимости от его назначения и производителя (Omron, VDC, CAD, РЭП15). Рассмотрим самый простой вариант. Стандартное двухпозиционное вспомогательное реле состоит из электромагнитной катушки, оснащенной сердечником. К ней подключается постоянный или переменный ток нагрузки в зависимости от рабочей сети. Когда в катушке появляется напряжение, происходит замыкание рабочих подвижных контактов с неподвижными. Они установлены на корпусе над колодкой. Катушка управляет ими – они могут изменять свое положение и от этого может изменяться принцип питания.

Фото – конструкция OMRON

Главное назначение промежуточного реле – расцеплять и размножать отдельные контакты цепей. К примеру, если к нему подключить стандартный трехфазный электродвигатель, то произойдет следующее замыкание контактов:

  1. Пуск. Включится сигнализация;
  2. Сработает пускатель;
  3. Замкнется последняя пара контактов и заведется двигатель.

В большинстве случаев, также промежуточное реле времени и контроля разрывает реверс двигателя, чем препятствует резкое выключение мотора

Важно понимать, что промежуточное электромагнитное реле может быть оснащенным несколькими группами контактов управления. Их количество зависит от назначения конкретного устройства. Чтобы было легче распознавать различные типы устройства, используется специальное буквенно-циферное обозначение, рассмотрим его на примере популярного ПЭ:

Чтобы было легче распознавать различные типы устройства, используется специальное буквенно-циферное обозначение, рассмотрим его на примере популярного ПЭ:

ПЭ46-1

  • П – промежуточное;
  • Э – Электромагнитного типа;
  • 46 – номер серии;
  • 1 – импульсный;

Если после этого продолжается маркировка, то она означает: количество рабочих замыкающих контактов и климатическое исполнение отдельно взятого устройства. Очень часто производитель опускает в описании эти моменты, но они обязательно должны значиться в сертификате качества и паспорте.

Фото – рп-21

Видео: реле серии TR20

Устройство твердотельного реле

Современные твердотельные реле (ТТР) представляют собой модульные полупроводниковые приборы, являющиеся силовыми электропереключателями.

Ключевые рабочие узлы этих устройств представлены симисторами, тиристорами или транзисторами. ТТР не имеют подвижных частей, чем отличаются от электромеханических реле.


Размер твердотельного реле во многом зависит от максимально допустимой нагрузки и возможности отводить тепло путем теплопередачи и конвекции (+)

Внутреннее устройство этих приборов может сильно различаться в зависимости типа регулируемой нагрузки и электрической схемы.

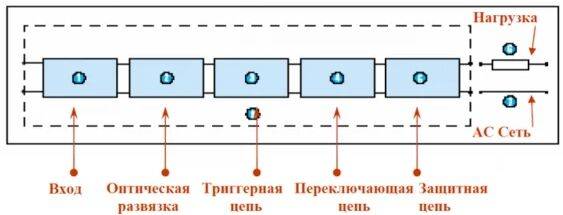

Простейшие твердотельные реле включают такие узлы:

  • входной узел с предохранителями;
  • триггерная цепь;
  • оптическая (гальваническая) развязка;
  • переключающий узел;
  • защитные цепи;
  • узел выхода на нагрузку.

Входной узел ТТР представляет собой первичную цепь с последовательно подключенным резистором. Предохранитель в эту цепь встраивается опционально. Задача узла входа – принятие управляющего сигнала и передача команды на коммутирующие нагрузку переключатели.

При переменном токе для разделения контролирующей и основной цепи применяют гальваническую развязку. От её устройства во многом зависит принцип работы реле. Ответственная за обработку входного сигнала триггерная цепь может включаться в узел оптической развязки или располагаться отдельно.

Защитный узел препятствует возникновению перегрузок и ошибок, ведь в случае поломки прибора может выйти из строя и подключенная техника.

Основное предназначение твердотельных реле – замыкание/размыкание электрической сети с помощью слабого управляющего сигнала. В отличие от электромеханических аналогов, они имеют более компактную форму и не производят в процессе работы характерных щелчков.

О чем расскажет маркировка?

В маркировке контакторов указан полный набор данных о назначении и особенностях конструкции, в том числе информация о климатическом исполнении.

Расшифровка модели ТКЕ520ДГ: устройство с выдержкой обмотки до 30 В, а контактов – до 5 А, есть два замыкающих контакта, конструкцией прибора предусмотрен долгосрочный режим работы, выполнен герметично

Рассмотрим подробно структуру условного обозначения на примере ПЭ41(Н) (*)(*)(*)(*)(*)/(*)(*)(*)(*)5:

  1. РЭП — реле электромагнитное промежуточное.
  2. 37 (Н) – номер разработки.
  3. (*) — обозначение рода тока в цепи включающей обмотки: 1 — постоянного тока; 2 — переменного тока.
  4. (*) — вид замедления: 1 — замедленные при включении; 2 — замедленные при отключении.
  5. (*) — значение исходя из численности обмоток;
  6. (*)(*) — числовое значение замыкающих и размыкающих контактов;
  7. (*)(*) — напряжение или ток силовой намотки: постоянный (D) и переменный (А);
  8. (*)(*) — обозначение электросилы удерживающих обмоток;
  9. (*) — вид и технология подсоединения тыловых проводниковых линий: 1 – с ламелями под пайку; 2 – монтаж с винтовой фиксацией; 3 — крепление клеммами к разъемной колодке.
  10. (*)5 — климатическое оформление и категория размещения по ГОСТ: УХ — умеренно-холодный; В — всеклиматический.

При выборе необходимой модели коммутирующего устройства берутся во внимание не только его электротехнические параметры, но и среда, в которой оно будет работать. Подбор контактора производится исходя из требуемых характеристик: питающей силы (В), расходуемой мощности (Вт), коммутируемого тока (А), групп контактов, время сработки (с), размеров

Подбор контактора производится исходя из требуемых характеристик: питающей силы (В), расходуемой мощности (Вт), коммутируемого тока (А), групп контактов, время сработки (с), размеров

Несмотря на предусмотренное высокое качество коммутатора, основной недостаток заключен в системе контактов. Предполагается, что чистая связная группа может находиться только в герметичных условиях вакуума. Если же воздействует основной отрицательный фактор – контакт с воздухом – на них начинает образовываться оксидная пленка.

Принцип работы


Схема управления асинхронным двигателем с применением промежуточного реле Основа функционирования – слаженное взаимодействие магнитного потока катушки и подвижного якоря, который этим потоком намагничивается. Якорь удерживается пружиной и не касается сердечника, пока на обмотку не будет подано напряжение.

Когда начинает проходить ток, магнитное поле намагничивает сердечник. Он притягивает якорь, форсируя натяжение пружины. Подвижные контакты на якоре перемещаются, замыкаясь или размыкаясь с неподвижными контактами. После отключения напряжения ток исчезает, сердечник размагничивается, возвратная пружина возвращает якорь и контакты в исходное положение.

Применительно к назначению реле контакты могут быть нормально разомкнутые, нормально замкнутые и перекидные. Один прибор может иметь сразу несколько групп контактов. Такая конструкция позволяет одновременно управлять несколькими электрическими цепями.

К контактам предъявляются особые требования. Они должны обладать хорошей электропроводностью, низким переходным сопротивлением, без склонности к привариванию, а также иметь большую износоустойчивость и длительный срок работы.

Изготавливают контакты из сплава твердых и тугоплавких металлов, металлокерамических составов. Чаще их делают из серебра. Материал имеет низкое сопротивление, высокую электропроводность, неплохие технологические свойства, к тому же он сравнительно недорогой.

На схемах катушка реле обозначается в виде прямоугольника с буквой «К» и порядковым номером. Контакты прописываются такой же буквой, но с двумя цифрами. Из них первая означает порядковый номер реле, а вторая – номер контактной группы, к которой оно относится. Цифры прописываются через точку. Контакты соединяются прямой штриховой линией, если они расположены рядом.

Параметры изделий


РП разного типа имеют свой набор параметров в отношении технических характеристик. Необходимость в тех или иных данных возникает исходя из задач, предъявляемых прибору. Основные характеристики, ответственные за нормальную работу реле:

  • чувствительность;
  • ток (напряжение) срабатывания, отпускания, удержания;
  • коэффициент запаса;
  • рабочий ток;
  • сопротивление обмотки;
  • коммутационная способность;
  • габариты;
  • электрическая изоляция.

РП – важная и неотъемлемая составляющая большинства цепей в энергетике. Разнообразие моделей свидетельствует о том, что такой коммутационный прибор способен в полном объеме выполнять множество функций в любой схеме.

Достоинства и недостатки

Реле электромагнитное имеет следующие преимущества над полупроводниковыми конкурентами:

  • коммутация больших нагрузок при малых габаритах;
  • гальваническая развязка между цепью управления и группой коммутации;
  • низкое тепловыделение на контактах и катушке;
  • небольшая цена.

Устройству присущи также недостатки:

  • медленное срабатывание;
  • относительно небольшой ресурс;
  • радиопомехи при переключении контактов;
  • сложность коммутации на постоянном токе высоковольтных и индуктивных нагрузок.

Рабочие напряжение и ток катушки не должны выходить за заданные пределы. При их низких значениях становится ненадежным контактирование, а при высоких — перегревается обмотка, увеличивается механическая нагрузка на детали и может произойти пробой изоляции.

Долговечность реле зависит от вида нагрузки и тока, частоты и количества коммутаций. Больше всего контакты изнашиваются при размыкании, образующем дугу.

Бесконтактные аппараты имеют преимущество, поскольку у них не появляется дуга. Но есть также масса других недостатков, что не дает возможности заменить реле.

Основные параметры выбора реле

Контактная группа

Одним из ключевых параметров выбора ЭМР является конфигурация его контактов: механизм чаще всего срабатывает на размыкание, замыкание или переключение. При выборе необходимо учитывать следующие параметры:

  • падение напряжения;
  • номинальная нагрузка, при которой переключение выполняется с высокой надёжностью;
  • предельно допустимые коммутируемые мощность, напряжение и ток;
  • механическая и электрическая стойкость к износу;
  • импульсный ток;
  • минимальная нагрузка;
  • материал изготовления контактов.

Технические характеристики

За основу при выборе электромагнитного реле 220 В принимают:

  • рабочее напряжение и ток;
  • чувствительность (минимальное значение подаваемой на обмотку мощности, при которой устройство способно переключаться);
  • время срабатывания, отпускания, вибрации контактов;
  • коэффициент возврата, составляющий для ЭМР разных типов от 0.1 до 0.98;
  • ток срабатывания (его минимальное значение, при котором происходит переключение, замыкание или размыкание контактов);
  • коэффициент запаса (от 1.4 до 2);
  • частота коммутации реле.
