Схема подключения натриевых ламп — для уличного освещения

Натриевые лампы низкого давле­ния

Трубка наполняется соответст­вующим количеством металлическо­го натрия и инертными газами — не­оном и аргоном. Разрядная трубка помещается в защитную рубашку из прозрачного стекла, обеспечиваю­щую тепловую изоляцию разрядной трубки от наружного воздуха и под­держание оптимальной температу­ры, при которой тепловые потери незначительны. В защитной рубаш­ке должен быть создан высокий ва­куум, так как от величины и под­держания в период работы лампы вакуума зависит КПД лампы. На конце наружной трубки укреплен цоколь, обычно штиф­товой, для присоединения к сети.

Схемы подключения натриевых ламп высокого давления.

Сначала при зажигании натриевой лампы возникает разряд в неоне, и лампа начинает светиться красным светом. Под влиянием разряда в неоне разрядная трубка нагревается и натрий начинает плавиться (темпера­тура плавления натрия 98°С). Часть расплавленного натрия испаряется, и по мере повышения давления па­ров натрия в разрядной трубке лампа начинает светить­ся желтым светом. Процесс разгорания лампы продол­жается 10—15 мин.

Натриевые лампы относятся к наиболее экономич­ным из существующих источников света. На КПД лампы оказывает влияние ряд факторов: температура разрядной трубки, теплоизоляционные свойства защит­ной рубашки, давление газов-наполнителей и др. Для получения наибольшего КПД лампы температура раз­рядной трубки должна поддерживаться в пределах 270—280° С. При этом давление паров натрия составляет 4*10-3 мм рт. ст. Повышение и понижение температуры против оптимальной приводит к снижению КПД лам­пы.

Для сохранения температуры разрядной трубки на оптимальном уровне необходимо лучше изо­лировать разрядную трубку от окружающей атмосферы. Применяемые в отечественных лампах съемные защит­ные трубки не обеспечивают достаточной теплоизоляции, поэтому изготавливаемая нашей промышленностью лампа типа ДНА-140, мощностью 140 вт, имеет световую отдачу 80—85 лм/вт. Сейчас разрабатываются натриевые лам­пы, у которых защитная трубка представляет собой одно целое с разрядной трубкой.Такая кон­струкция лампы обеспечивает хорошую теплоизоляцию и вместе с усовершенствованием разрядной трубки пу­тем устройства на ней вмятин дает возможность поднять световую отдачу ламп до 110—130 лм/вт.

Давление неона или аргона должно быть не более 10 мм рт. ст., так как при более высоком их давлении может наблюдаться перемещение паров натрия в одну из сторон трубки. Это приводит к снижению КПД лампы. Для предотвращения перемещения натрия в лампе на трубке предусматриваются вмятины. Срок службы лампы определяется качеством стекла, давлением наполняющих газов, конструкцией и мате­риалами электродов и др. Под воздействием горячего на­трия, особенно его паров, стекло подвергается сильной эрозии.

Сравнительная шкала температур ламп.

Натрий — сильный химический восстановитель, поэтому, соединяясь с составляющей основой стекла, кремниевой кислотой, он ее восстанавливает до кремния, и стекло чернеет. Кроме того, стекло поглощает аргон. В конце концов в разрядной трубке остается один неон, и лампа перестает зажигаться. Средний срок службы лампы составляет от 2 до 5 тыс. ч.

Лампа включается в сеть с помощью автотрансфор­матора с большим рассеянием, который обеспечивает получение необходимого для зажигания лампы высокого напряжения холостого хода и стабилизацию разряда.

Основной недостаток натриевых ламп низкого давления — одноцветность излучения, что не позволяет использовать их для целей общего овещения в производственных условиях, из-за значительного искажения цвета предметов. Весьма эффективно приме­нение натриевых ламп для освещения, транспортных подъездных путей, автострад и в ряде случаев наружного ар­хитектурного освещения в городах. Отечественная промышленность выпускает натриевые лампы в ограни­ченном количестве.

Достоинства и недостатки

Из преимуществ изделий отметим следующее:

  1. Достаточная световая отдача на фоне низкой стоимости.
  2. Независимость от наличия атмосферных осадков.
  3. Продолжительный эксплуатационный срок — от 20 000 часов и выше.
  4. Практически полное совпадение спектра излучения с естественным освещением.
  5. Малые габариты.

Недостатки хоть и незначительные, но их намного больше:

  1. Существенная разница в цене по сравнению с более качественными разновидностями ДРЛ.
  2. В процессе эксплуатации формируется озон.
  3. Лампы с вольфрамовыми нитями значительно дешевле и компактнее.
  4. Со временем люминофор устаревает, что приводит к ухудшению излучаемого спектра.
  5. Из-за использования ртути требуется специальная утилизация.
  6. Задержка при включении.
  7. Требуется несколько минут до выхода на номинальный режим.
  8. Низкое качество испускаемого света.
  9. Дополнительное мерцание при работе.
  10. Рекомендуется устанавливать на потолке на высоте не ниже 4 м.
  11. Функционируют исключительно от переменного тока.

Осветительные приборы на основе дуговых ртутных люминесцентных ламп — одно из самых экономичных решений для освещения промышленных объектов, открытых территорий (паркингов), складских помещений и внутреннего двора загородного дома. Отдельные модели в составе столбовых фонарей сочетают высокую мощность и декоративный внешний вид.

Утилизация

Натрий по своей природе является летучим веществом и, контактируя с воздухом, он может резко воспламениться. По этой причине натриевые источники освещения недопустимо выбрасывать как обычный мусор. Как и любая энергосберегающая лампа, которая содержит ртуть, их тоже нужно утилизировать в специальные емкости

Если самостоятельно выбросить натриевые лампы ДНаТ с соблюдением мер предосторожности не удается, следует вызвать специальную службу

Газоразрядная дуговая натриевая лампа ДНаТ используется для освещения больших площадей, улиц городов, теплиц.

Не стоит путать натриевые лампы низкого и высокого давления. У них разная конструкция и принцип действия.

В спектре свечения у обоих преобладает оранжевый свет. У изделий низкого давления, излучение практически монохромное, они светят ярким золотистым светом.

Если их применять для освещения в комнатах, то цвета будут практически не различимы.

В лампах высокого давления спектр более разнообразный.

В тех моделях, которые используются в теплицах для выращивания растений, в световой спектр специально добавлено немного синего света.

В комплект для подключения лампы высокого давления входит несколько компонентов, без которых вы ее попросту не запустите. То есть, элементарно подав на нее 220 вольт, она у вас не загорится.

Для этого нужно специальное устройство – дроссель или балласт, который в свою очередь подключается по определенной схеме.

Схема эта зачастую изображена непосредственно на корпусе.

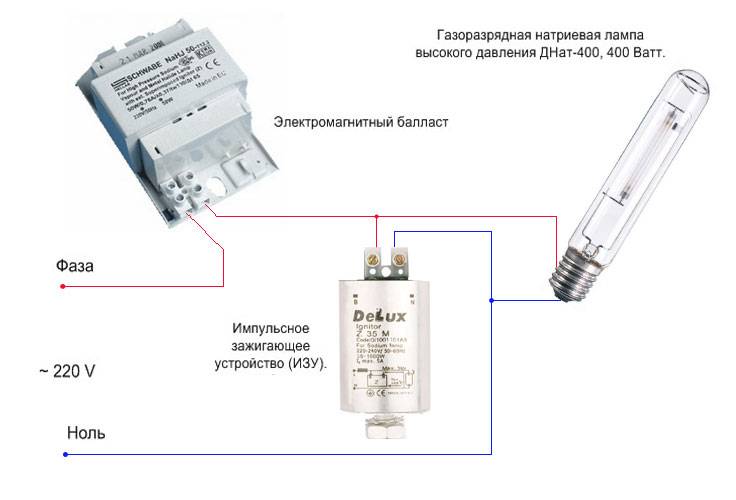

Вот ее более развернутый рисунок.

На ней нарисованы:

сам дроссель (баласт), на который подается фаза

далее эта фаза поступает на импульсно зажигающее устройство – ИЗУ

Через него можно подключать экземпляры разной мощности, от 70 до 400Вт.

ИЗУ создает стартовый импульс для пробоя содержимого горелки в колбе и образования дуги. Напряжение при этом достигает нескольких тысяч вольт!

А сама горелка в процессе работы разогревается до 1300 градусов.

Только после ИЗУ, подключается сама газоразрядная лампа.

Эта же схема подключения может быть изображена на стенках зажигающего устройства.

Кроме того, в комплекте для подключения рекомендуется применять конденсатор. Хотя он присутствует далеко не во всех схемах.

Для чего он необходим? Как известно, цепи с использованием дросселей питания, потребляют как активную, так и реактивную мощность. От второй, никакого полезного эффекта вы не получите.

Лампа от этого ярче светить не станет, а вот потери увеличатся. Именно для того, чтобы убрать эту реактивную составляющую и используют фазокомпенсирующий конденсатор.

Наглядное сравнение тока потребления светильника ДНаТ с конденсатором и без него:

Как видите, более чем двойная разница. В первом случае показан компенсированный ток (активный), а во втором случае полный (без конденсатора в цепи).

Некоторые думают, что тем самым они еще и уменьшают потребление эл.энергии, однако это не совсем так.

Счетчик у вас не рассчитан на подсчет реактивной или полной энергии, и фактическая экономия по затратам может составить максимум 3-4%.

Зато вы уберете лишние потери на нагрев проводов и железа.

Вот собранный своими руками компактный щиток, согласно схемы подключения.

Можно конечно все это собрать и в габаритном корпусе светильника, если позволяют размеры.

Очень важно, перед тем как самому собирать такую схему и использовать какие-либо компоненты, обычным мультиметром в режиме замера максимального сопротивления, проверить изоляцию дросселя и конденсатора. Нет ли пробоя на корпус. Нет ли пробоя на корпус

Нет ли пробоя на корпус.

Для подачи и отключения питания 220В используйте двухполюсный вводной автомат.

Для одного светильника мощность до 400Вт вполне сгодится автомат номиналом 5-6А. Кроме коммутационных операций вкл-выкл, он еще будет играть роль защитного аппарата.

Монтируется автоматический выключатель в самом начале схемы. Не забудьте также заземлить корпус всего щитка.

С автомата выходят два нулевых провода. Один из них согласно схемы, пускаете напрямую к лампе, а второй подключаете к соответствующему зажиму, подписанному «N» на пусковом устройстве.

Иначе можно случайно сжечь изделие, если при работе нулевой провод после балластного дросселя, случайно коротнет.

А провод с выходящего контакта подключаете на клемму “В” (Balast) пускорегулирующего изделия.

После чего, средний вывод Lp (Lampa) пускаете на патрон лампочки.

Заметьте, есть ИЗУ двухконтактные и трехконтактные. Первые подключаются параллельно самой лампе.

Виды газоразрядных ламп.

По давлению различают:

  • ГРЛ низкого давления
  • ГРЛ высокого давления

Газоразрядные лампы низкого давления.

Люминесцентные лампы (ЛЛ) – предназначены для освещения. Представляют собой трубку, покрытую изнутри люминофорным слоем. На электроды подается импульс высокого напряжения (обычно от шестисот вольт и выше). Электроды разогреваются, между ними возникает тлеющий разряд. Под воздействием разряда начинает излучать свет люминофор. То, что мы видим – это свечение люминофора, а не сам тлеющий разряд. Они работают при низком давлении.

Подробнее о люминесцентных лампах — тут

Компактные люминесцентные лампы (КЛЛ) принципиально ничем не отличаются от ЛЛ. Различие только в размерах, форме колбы. Плата с электроникой для запуска, как правило, встроена в сам цоколь. Все направлено на миниатюризацию.

Подробнее об устройстве КЛЛ — тут

Лампы подсветки дисплеев также не имеют принципиальных отличий. Питаются от инвертора.

Индукционные лампы. Этот тип осветителя не имеет никаких электродов в свое колбе. Колба традиционно заполнена инертным газом (аргон) и парами ртути, а стенки покрыты слоем люминофора. Ионизация газа происходит под действие высокочастотного (от 25 кГц) переменного магнитного поля. Сам генератор и колба с газом могут составлять одно целое устройство, но есть и варианты разнесённого изготовления.

Газоразрядные лампы высокого давления.

Существуют и приборы высокого давления. Давление внутри колбы превышает атмосферное.

Дуговые ртутные лампы (сокращенно ДРЛ) ранее применялись для наружного уличного освещения. В настоящее время применяются все реже. На смену им приходят металлогалогеновые и натриевые источники света. Причина – низкая эффективность.

Внешний вид лампы ДРЛ

Дуговые ртутные лампы с йодидами (ДРИ) содержат горелку в виде трубки из плавленого кварцевого стекла. В ней находятся электроды. Сама горелка наполнена аргоном – инертным газом с примесями ртути и йодидов редкоземельных металлов. Может содержать цезий. Сама горелка размещена внутри колбы из жаропрочного стекла. Из колбы выкачан воздух, практически горелка находится в вакууме. Более современные оснащаются горелкой из керамики – она не темнеет. Применяются для освещения больших площадей. Типичные мощности от 250 до 3500 Вт.

Дуговые натриевые трубчатые лампы (ДНаТ) имеют вдвое большую светоотдачу в сравнении с ДРЛ при тех же потребляемых мощностях. Эта разновидность предназначена для уличного освещения. Горелка содержит инертный газ – ксенон и пары ртути и натрия. Эту лампу можно сразу узнать по свечению – свет имеет оранжево-желтый или золотистый оттенок. Отличаются довольно большим временем перехода в выключенное состояние (около 10 минут).

Дуговые ксеноновые трубчатые источники света характеризуются белым ярким светом, спектрально близким к дневному. Мощность лам может достигать 18 кВт. Современные варианты выполнены из кварцевого стекла. Давление может достигать 25 Атм. Электроды изготавливаются из вольфрама, легированного торием. Иногда применяется сапфировое стекло. Такое решение обеспечивает преобладание ультрафиолета в спектре.

Световой поток создается плазмой около отрицательного электрода. Если в состав паров входит ртуть, то свечение возникает возле анода и катода. К этому типу относят и вспышки. Типичный пример – ИФК-120. Их можно опознать по дополнительному третьему электроду. Благодаря своему спектру они отлично подходят для фотодела.

Металлогалогенные газоразрядные лампы (МГЛ) характеризуются компактностью, мощностью и эффективностью. Зачастую применяются в осветительных приборах. Конструктивно представляют собой горелку, помещенную в вакуумную колбу. Горелка изготовлена из керамики, либо кварцевого стекла и заполнена парами ртути и галогенидами металлов. Это необходимо для корректировки спектра. Свет излучается плазмой между электродами в горелке. Мощность может достигать 3.5 кВт. В зависимости от примесей в парах ртути возможен разный цвет светового потока. Обладают хорошей светоотдачей. Сроком эксплуатации может достигать 12 тысяч часов. При этом имеет хорошую цветопередачу. Долго выходит на рабочий режим – около 10 минут.

Характеристики и особенности использования натриевых ламп ДНаТ

ДНаТ состоит из таких элементов:

  1. Керамическая заглушка.
  2. Трубка, которая пропускает свет.
  3. Стеклянная колба, которая обладает высокой механической прочностью.
  4. Электрод.
  5. Металлический штенгель, через который эвакуируется газ из прибора.
  6. Бариевый штенгель.
  7. Цоколь.

Горелку наполняют соединениями натрия, парами ртути, ксеноном. Эти газоразрядные вещества необходимы для запуска лампы.

Справка. Источники света ДНаТ бывают двух типов: с низким и высоким давлением. Первые излучают приглушенный желтый свет, а вторые – светло-желтый. Устройства высокого давления не так сильно искажают цветопередачу, как ДНаТ низкого давления.

Горелка – это трубка в форме цилиндра, которая выполнена из керамики на основе оксида алюминия. Благодаря этому материалу колба устойчива к парам натрия и пропускает до 90% света. По обоим краям трубки размещены электродные элементы.

Колба из термически стойкого стекла оснащена прокладками, которые не пропускают воздух внутрь лампы

Важно сохранить вакуум внутри, так как горелка может достигать температуры 1300°, при попадании воздуха целостность лампы нарушается

При подключении ИЗУ создается импульс высокого напряжения, возникает электрический заряд, образуется дуга. Из-за необходимости предварительного разогрева натрия лампа зажигается постепенно. Маломощные источники света излучают полный световой поток через 5 минут, а приборы большей мощности – спустя 10 минут. Это время нужно для разогрева горелки.

Запустить металлогалогенные и натриевые устройства не получится без применения ИЗУ. Это устройство формирует напряжение в лампе, чтобы образовалась дуга. Однако во время запуска она холодная, а резкое нарастание тока может ее разрушить. Чтобы этого избежать, нужно использовать электромагнитный балласт.

В продаже имеются ДНаТ с встроенным импульсным зажигающим устройством.

Подключают натриевую лампу к сети с помощью цоколя типа Е (Эдисон). Для источников света с мощностью 50, 70, 100Вт применяют держатель Е27, а для осветительных устройств ДНаТ 150, 250, 400Вт – Е40. Цифра в маркировке обозначает диаметр разъемного соединителя (мм).

Специалисты выделяют такие характеристики и особенности натриевых ламп типа ДНаТ:

  1. Коэффициент цветопередачи устройств очень низкий, поэтому они излучают едко-желтый свет, искажают цвета. Кроме того, они обладают высокой пульсацией, то есть часто мигают. Это приводит к снижению зрительной работоспособности, внимания, быстрому утомлению. Именно поэтому ДНаТ не используют для освещения домов, рабочих мест.
  2. Уровень светоотдачи натриевых ламп высокий (от 100 Лм/Вт). Поэтому их часто применяют для освещения улиц. Однако со временем уровень светоотдачи снижается.
  3. Длительность работы этих источников света составляет примерно 10000 часов. Однако так долго лампа будет работать только при соблюдении основных правил эксплуатации: температура от -30 до +40°, применение качественного ИЗУ, а также дросселя.
  4. Из-за длительного зажигания ДНаТ не подходит для осветительных систем, которые требуют частого включения/выключения, например, датчиков движения.
  5. ДНаТ потребляют небольшое количество электричества по сравнению с другими натриевыми лампами, имеют высокий коэффициент полезного действия (примерно 30%).
  6. Натриевые устройства подходят для работы в условиях непогоды (снег, дождь, туман, пыль). Негативные факторы не влияют на световой поток.

Выбор сферы применения осветительных элементов зависит от их мощности. Например, источники света 70 – 400Вт применяют в теплицах для растений, цветниках. Для теплиц больше подойдут лампочки 150 или 250Вт. Если вы используете ДНаТ мощностью 400Вт, то следите, чтобы между растением и источником света был промежуток от 50 см, иначе оно может сгореть.

Осветительные элементы 70, 150Вт устанавливают в уличные фонари, для освещения тоннелей, спортивных залов.

При выборе ДНаТ для улицы, используйте лампы с защитой корпуса от влаги не менее IP-65.

Устанавливать натриевые источники света в домашних светильниках или на рабочих объектах не стоит, так как они плохо влияют на зрение, искажают цвет.

Меры предосторожности

При использовании газоразрядных натриевых ламп важно помнить:

  • Недопустимо отключать питание элемента срезу же после его включения. Нужно подождать хотя бы 1-2 минуты. Пренебрежение рекомендацией может привести к полному отказу запуска.
  • В помещении с элементом освещения должна быть система вентиляции. Это обусловлено повышенной теплоотдачей прибора и наличием в нем вредных веществ.
  • Не трогать лампу и отражатель во время работы голыми руками, это гарантировано вызовет серьезный ожог.
  • Во время установки колбы желательно пользоваться перчатками. Жировой налет при нагревании может привести к взрыву колбы. Попадание воды на открытые элементы запрещено.
  • Используемый вместе с лампочкой балласт может разогреваться до температур около 150 градусов. Рекомендуется убирать его под огнеупорный кожух, чтобы защитить от попадания влаги и мусора.
  • Нельзя браться голыми руками за токопроводящие элементы или допускать попадание на них влаги. Также рекомендуется периодически проводить проверку проводки на наличие повреждений, прожогов или коротких замыканий. Провода в данном случае должны быть особые, рассчитанные на работу с экстремально высокими напряжениями.

Преимущества и недостатки

Достоинства натриевых ламп:

  • Минимальное потребление электроэнергии, экономичность.
  • Хорошая светоотдача.
  • Рабочая температура колеблется в широком диапазоне от -60 до +40 градусов по Цельсию.
  • Наличие теплового излучения.
  • Высокий КПД.
  • Длительный эксплуатационный срок.
  • Световой поток даже спустя время не изменяется.

Среди недостатков можно выделить:

  • Зажигание устройства и стабилизация свечения занимает 5-7 минут.
  • Цветовой диапазон к окончанию эксплуатационного срока может изменяться.
  • При аномально низких температурах эффективность свечения падает.
  • Лампы, содержащие в своем составе ртуть, нельзя отнеси к безопасным.

Конструкция

Строение газоразрядных лампочек пpaктически не отличается. На вид это трубка цилиндрической формы с алюминиевым разъемным соединителем. Корпус изготовлен из ударопрочного термостойкого стекла. В колбу заключена горелка из оксида алюминия. Это материал устойчив к парам натрия, пропускает мощный световой поток и при этом не разрушается под воздействием высоких температур.

Полость разрядной трубки заполнена газовой смесью. Именно здесь образуется электронный заряд.

Снизу лампа ДНаТ 250 оснащена резьбовым цоколем из алюминия. Именно через держатель проходит ток на источник света.

Горелка

Разрядная трубка – это важнейший элемент осветительного устройства натриевого типа. Это тонкая колба цилиндрической формы, которая устойчива к высоким температурам и химическим веществам. По обоим краям горелки размещены электроды из вольфрама.

В трубку закачиваются пары ртути и натрия, которые образуют амальгаму натрия. Кроме того, состав горелки дополняется ксеноном, который отвечает за пуск лампочки и улучшает цветовой спектр.

На внутренней поверхности корпуса лампы размещены специальные прокладки, которые защищают разрядную трубку от проникновения кислорода. Эти детали очень важны, так как во время работы горелка разогревается до 1300°, и если в нее попадет воздух, то она может треснуть или взорваться

Именно поэтому важно сохранять вакуум в колбе устройства

Цоколь

Подключить осветительный элемент к сети поможет цоколь. ДНаТ 250 оснащена резьбовым разъемным соединением типа Е (Эдисон). Для устройства с такой мощностью применяют держатель с маркировкой Е40. Цифра обозначает диаметр цоколя (мм)

Важно правильно подобрать разъемный соединитель для патрона осветительной аппаратуры. Для этого нужно изучить техническую документацию

Для лампочек ДНаТ на 50, 70, 100Вт применяется держатель Е27, а для источников света 150, 250, 400Вт – Е40.

Лампы ДНАТ: характеристики лампы для цветов

Основные технические характеристики

t эксплуатации От -30ºС до +40ºС
Тип цоколя Резьбовой Е27 или Е40
КПД 30%
Цветовая t 2000 К
Cветовая отдача От 80 до 130 лм/Вт
Световой поток От 3700 до 130000 лм
U на лампе От 100 до 120 Вт
Длина волн От 550-640 нм
Пульсация светового потока До 70%
Цветопередача 20-30 Ra
Мощность От 70 до 1000 Вт
Время включения От 6 до 10 мин
Срок службы От 6 до 25 тыс. часов

Устройство лампы ДНАТ

Для разжигания и горения дуги применяют дополнительное оборудование. Лампы ДНаТ подключать напрямую к домашней электрической сети нельзя, поскольку напряжения сети для зажигания холодной лампы недостаточно.

Лампа натриевая для растений Sodium 100 Вт 2500К Е40 Delux, рассчитана на 1000 часов

Ток дуги лучше ограничить, лампу ДНаТ применять совместно с ПРА (пускорегулирующими аппаратами), чтобы стабилизировать мощность потребления электроэнергии и продлить срок службы:

  • ЭПРА (электронные) увеличивают частоту тока, что способствует устранению эффекта мерцания 50 Гц;
  • ЭмПРА (электромагнитные).

Лампы ДНаТ при работе светится ярким оранжевым светом, потому что в ней есть пары натрия. Она может нагреваться до 300º, поэтому патрон применяют только керамический. Лампы ДНаТ устанавливают в светильниках разного назначения, а питается от переменного напряжения 220 В.

В схеме ПРА для ДНаТ необходим фазокомпенсирующий конденсатор. Его использование снижает нагрузку на домашнюю электропроводку и на цепь осветительного устройства.

Как подключить? с помощью пускорегулирующих аппаратов – ЭПРА или ЭмПРА;

в некоторых случаях применяют импульсное зажигающее устройство или ИЗУ.

Вес не всегда указывается производителем;

вес лампы ДНаТ 250 — 0,23 кг, а модели с мощностью 400 Вт – 0,4 кг.

Как проверить? Через дроссель, конденсатор и зажигалку
Какую нагрузку потребляет? По мере расходования ресурса жизни потребляемая мощность НЛ постепенно растет и повышается на 40% относительно первоначальной
Световой поток ДНаТ (70, 150, 250 или 400 Вт) характеризуются специфическим цветом излучения с оранжево-желтым или золотисто-белым оттенком
Срок службы От 12000 час до 20000
Где используют? внутреннее освещение больших площадей, теплиц, спортивных залов, наружного освещения дорог, жилых секторов, улиц;

в цветниках, теплицах, питомниках для растений.

Вред Могут пагубно отразиться на здоровье при длительном контакте, лампа содержит ртуть
Температуры нагревания сильное нагревание при работе; цветовая температура ССТ-2500К;

производит около 96-150 лм/Вт; золотой стандарт при выращивании растений.

Насколько лед лампы экономичнее ДНаТ? LED экономнее ДНаТ, но использовать LED как единственный источник света нельзя, поскольку растению необходим весь спектр, а LED предоставляет только синий и красный;

лучше использовать LED и ДНаТ в комплексе;

полный спектр необходим на стадии рассады и веги;

на стадии цвета достаточно будет и одного леда.

Чем можно заменить натриевую лампу? На светодиодные, исходя от целей, экономии и необходимости

Аналог для натриевых ламп

ДНаТЛюменыСветодиодный аналог
ДНаТ 704,60050 Вт
ДНаТ 1007,30075 Вт
ДНаТ 15011,000110 Вт
ДНаТ 25019,000190 Вт
ДНаТ 40035,000350 Вт

Какие лампы подходят лучше для выращивания растений?

Натриевые лампы для растений довольно дорогие, они сильно нагреваются, а при попадании воды на стекло могут взрываться. Помимо натриевых ламп еще используют:

  • энергосберегающие лампы (экономки);
  • индукционные фитолампы;
  • светодиодные лампы для растений (фитолампы LED).

Редакторы ЭтотДом рекомендуют обратить внимание на такие фитолампы:

  1. в бюджетном сегменте OSRAM L 36 W /765 Daylight (люминесцентная лампа Т8 + 40 Вт лампа накаливания);
  2. светодиодная фитолампа для растений LED Grow Light от производителя, которому вы доверяете. Такая фитолампа будет стоить дороже, но точно не подведет.

Схемы подключения дросселя и газоразрядных ламп

Если вы не знаете, как подключить лампу ДНаТ, но хотите это сделать самостоятельно, то изучите информацию ниже. В первую очередь вам нужно подготовить дроссель, ИЗУ, желательно конденсатор и само осветительное устройство. Затем попытайтесь найти схему подключения, которая обычно изображена на корпусе балласта или зажигающего прибора.

Чтобы запустить ДНаТ, подведите к балласту фазу, потом пустите ее на зажигающее устройство, а потом подключите источник света. После этого можно проверить работоспособность лампы.

Как упоминалось ранее, схема подключения ДНаТ с применением ИЗУ с двумя и тремя выводами отличается. Первые лучше использовать для маломощных лампочек, для запуска которых достаточно импульса до 2 киловольт.

С трехконтактным ИЗУ

Комплект для ДНаТ можно собрать в компактном щитке или встроить в корпус осветительного прибора, если его габариты позволяют.

Схема подключения с сайта lampa.dn.ua

Подключение газоразрядных светильников проводиться по такому плану:

Внимание. В первую очередь проверьте изоляцию дросселя и конденсатора с помощью тестера. Для этого переключите прибор в режим максимального сопротивления

Это поможет узнать, не проходит ли напряжение на корпус

Для этого переключите прибор в режим максимального сопротивления. Это поможет узнать, не проходит ли напряжение на корпус.

  • Найдите 2 провода с отрицательным зарядом, которые выходят из автомата. Одну жилу проведите к лампе, а вторую – к соответствующему выходу на дросселе, который имеет маркировку «N». Устанавливайте балласт только в разрыв фазного кабеля (не нулевого), который идет к лампе.
  • Потом расключите фазу. Одну жилу, идущую с автомата, вставьте в контакт дросселя, а потом подключите его к клемме ИЗУ с маркировкой «В».
  • Вставьте провод в вывод зажигающего устройства, обозначенный «Lp» и проведите его к патрону лампы.

После этого можно проверить работоспособность ДНаТ.

С двухконтактным ИЗУ

Зажигающие устройства с двумя выводами подключаются параллельно источнику света. То есть, после дросселя нужно завести фазный провод в однотипный выход ИЗУ, а к другой клемме подключают жилу с отрицательным зарядом

При этом не важно откуда она выходит, ее можно провести даже от патрона

Схема подключения с сайта lampa.dn.ua

Конденсаторное устройство подключите параллельно все цепи. Для этого просто один кабель соедините с фазой автомата, а второй с нулем. Потом протяните провод и разведите его концы на патрон.

Как запустить лампу ДНаТ

Как правильно подключить натриевую лампу ДНаТ к сети? Как видно из вышесказанного, на прибор недостаточно подать питающее напряжение: холодная горелка имеет большое сопротивление и просто не запустится. Для создания пускового высоковольтного импульса служит специальный узел – импульсное зажигающее устройство (ИЗУ).

После пуска лампочки ток через нее необходимо ограничивать. Этим занимается балласт: электромагнитный или электронный. Первый (ЭмПРА – электромагнитный пускорегулирующий аппарат) представляет собой дроссель – катушку с незамкнутым магнитопроводом. Второй (ЭПРА – электронный пускорегулирующий аппарат) является электронной схемой – ограничителем тока.

Дроссель включается последовательно с лампочкой, ИЗУ – параллельно. Существует 2 типа ИЗУ – двухвыводной и трехвыводной. Первый более прост в подключении и меньше стоит, второй делает работу схемы более корректной. При использовании трехвыводного ИЗУ в момент пуска высоковольтный разряд подается только на лампу, а не на лампу + балласт, как в случае с двухвыводным устройством. Схема подключения осветителя с использованием обоих типов ИЗУ приведена ниже.

Схемы подключения лампы ДНаТ с использованием двух- и трехвыводного ИЗУ

Обрати внимание, что на схемах обозначены ноль и фаза. Балласт всегда включается в разрыв фазного провода

На ИЗУ тоже есть соответствующие обозначения, не забывай их соблюдать.

Теперь по поводу конденсатора С, который обозначен на схеме штрихпунктиром. Он не является обязательным, но не будет лишним его поставить. Служит этот конденсатор для компенсации реактивной мощности и некоторого увеличения КПД схемы. Конденсатор должен быть неполярным бумажным и рассчитанным на напряжение не ниже 400 В. Его электрическая емкость зависит от мощности осветительного прибора. Для ДНаТ 250 Вт хватит 35 мкФ, для ДНаТ 400 Вт емкость нужно увеличить до 45 мкФ.

И еще один совет. Устанавливай лампочку ДНаТ только в хлопчатобумажных перчатках или при помощи чистой тканевой салфетки. Дело в том, что колба прибора нагревается до 300 градусов. Оставленные тобой на колбе отпечатки пальцев сгорят, и образуется плохо проводящий тепло слой нагара. В результате произойдет локальный перегрев, и стекло лопнет. Если же ты или кто-то другой уже «захватали» лампочку, то протри ее салфеткой, смоченной спиртом.


Прибор можно выбросить из-за трещины, появившейся в результате локального перегрева грязного стекла

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
