Устройство и принцип работы газового манометра

Выбор устройства

Промышленность наших дней использует разные виды манометров. Чтобы произвести правильную покупку измерительного прибора, который будет по всем параметрам подходить для решения производственных процессов, нужно знать:

• Тип манометра.
• Рабочий диапазон измерения давления.
• Класс его точности.
• Среду его установки.
• Размеры корпуса.
• Функциональную нагрузку прибора.
• Куда будет установлен, а также размер резьбы штуцера.
• Эксплуатационные условия.

Если следовать вышеизложенному списку, тогда можно подобрать оптимальный прибор, так как все производители манометров придерживаются установленных стандартов. Поэтому устройства разных компаний по сути являются взаимозаменяемыми.

Типы манометров

Современное приборостроение предлагает несколько типов устройств, которые являются измерителями давления в разном диапазоне:

• Манометры, работающие от 0 до любых значений со знаком плюс.
• Мановакуумметры предназначены для измерения избыточных показателей от — до +.
• Вакуумметры работают с показателями ниже атмосферного в интервале от -1 до 0. То есть измеряют разреженные газы.
• Манометры, которые работают с предельно низкими значениями до +40 кПа.
• Видами вакуумметра являются тягомеры и тягонапоромеры.
• Напоромеры измеряют малое избыточное давление в низких показателях.

Чтобы осуществить правильный выбор прибора по допустимому интервалу давления следует знать рабочие значения давления технологического процесса, для чего и совершается покупка измерительного прибора. Не ошибитесь в операциях со знаками плюс и минус и прибавьте 30% к рабочему показателю.

специальный манометр

Функциональная нагрузка

Прибор по измерению давления выбирается в зависимости от потребностей производственного процесса, он должен соответствовать функциям и условиям эксплуатации. Манометры подразделяются на следующие виды функциональной нагрузки:

• Показывающие. Направление техническое. Предназначены чтобы измерять давление.
• Сигнализирующие. Нужны для управления внешней электрической цепью.
• Для точного измерения. Класс точности от 0,6/1,0 ед.
• Образцовые. Используются для проверки точности технических манометров.
• Самопишущие. В виде диаграммы на бумаге записывают измеряемое давление.

О назначении сообщает тип корпуса прибора, он может быть:

• Виброустойчивым.
• взрывозащищенным.
• Коррозионностойким.

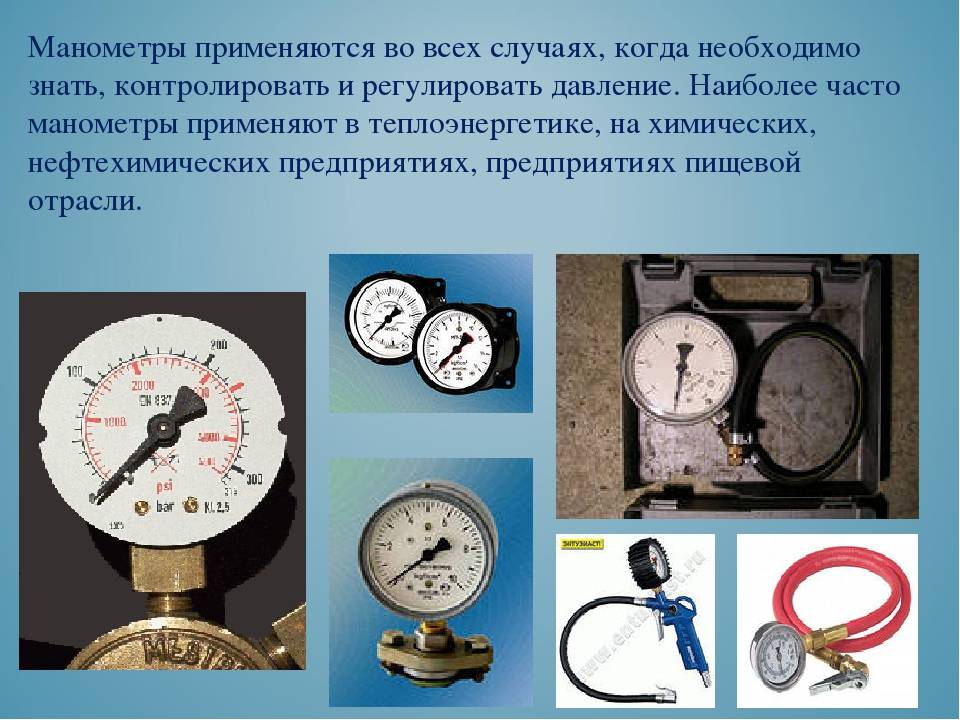

Применяются манометры в системах котлов, судового и железнодорожного оборудования. Существует группа приборов, способная эксплуатироваться в пищевой отрасли производства. Материал корпуса измерительного прибора позволяет соответствовать условиям службы.

Информация и документы по охране труда и промышленной безопасности — Naine.ru

Требования к манометрам Каждый сосуд и самостоятельные полости с разными давлениями должны быть снабжены манометрами прямого действия. Манометр устанавливается на штуцере сосуда или трубопроводе между сосудом и запорной арматурой. Манометры должны иметь класс точности не ниже: 2,5 — при рабочем давлении сосуда до 2,5 МПа (25 кгс/см2), 1,5 — при рабочем давлении сосуда выше 2,5 МПа (25 кгс/см2). Манометр должен выбираться с такой шкалой, чтобы предел измерения рабочего давления находился во второй трети шкалы. На шкале манометра владельцем сосуда должна быть нанесена красная черта, указывающая рабочее давление в сосуде. Взамен красной черты разрешается прикреплять к корпусу манометра металлическую пластину, окрашенную в красный цвет и плотно прилегающую к стеклу манометра. Манометр должен быть установлен так, чтобы его показания были отчетливо видны обслуживающему персоналу. Номинальный диаметр корпуса манометров, устанавливаемых на высоте до 2 м от уровня площадки наблюдения за ними, должен быть не менее 100 мм, на высоте от 2 до 3 м — не менее 160 мм. Установка манометров на высоте более 3 м от уровня площадки не разрешается. Между манометром и сосудом должен быть установлен трехходовой кран или заменяющее его устройство, позволяющее проводить периодическую проверку манометра с помощью контрольного. В необходимых случаях манометр в зависимости от условий работы и свойств среды, находящейся в сосуде, должен снабжаться или сифонной трубкой, или масляным буфером, или другими устройствами, предохраняющими его от непосредственного воздействия среды и температуры и обеспечивающими его надежную работу. На сосудах, работающих под давлением выше 2,5 МПа (25 кгс/см2) или при температуре среды выше 250°С, а также со взрывоопасной средой или вредными веществами 1-го и 2-го классов опасности по ГОСТ 12.1.007-76 вместо трехходового крана допускается установка отдельного штуцера с запорным органом для подсоединения второго манометра. На стационарных сосудах при наличии возможности проверки манометра в установленные Правилами сроки путем снятия его с сосуда установка трехходового крана или заменяющего его устройства необязательна. На передвижных сосудах необходимость установки трехходового крана определяется разработчиком проекта сосуда. Манометры и соединяющие их с сосудом трубопроводы должны быть защищены от замерзания. Манометр не допускается к применению в случаях, когда: отсутствует пломба или клеймо с отметкой о проведении поверки; просрочен срок поверки; стрелка при его отключении не возвращается к нулевому показанию шкалы на величину, превышающую половину допускаемой погрешности для данного прибора; разбито стекло или имеются повреждения, которые могут отразиться на правильности его показаний. Поверка манометров с их опломбированием или клеймением должна производиться не реже одного раза в 12 месяцев. Кроме того, не реже одного раза в 6 месяцев владельцем сосуда должна производиться дополнительная проверка рабочих манометров контрольным манометром с записью результатов в журнал контрольных проверок. При отсутствии контрольного манометра допускается дополнительную проверку производить проверенным рабочим манометром, имеющим с проверяемым манометром одинаковую шкалу и класс точности. Порядок и сроки проверки исправности манометров обслуживающим персоналом в процессе эксплуатации сосудов должны определяться инструкцией по режиму работы и безопасному обслуживанию сосудов, утвержденной руководством организации — владельца сосуда.

_____________________________________________________________ Правила устройства и безопасной эксплуатации сосудов, работающих под давлением (утв. постановлением Госгортехнадзора РФ от 11 июня 2003 г. N 91)

Разновидности манометров

Расходометры различают и по другим признакам. Измерители нужны на разных участках, где определяются очень разные величины. Точность измерений при этом тоже будет разной.

По классу точности

Под этим понимают допустимое отклонение погрешности измерения от измерения на шкале прибора. Показатель указывается на циферблате

При покупке прибора необходимо обращать на это внимание

На российский рынок поступают манометры с классом точности: 4, 2,5, 1,5, 1, 0,6, 0,4, 0,25, 0,15. У зарубежных встречается также вариант с классом в 1,6.

Валера

Голос строительного гуру

Задать вопрос

Показатель позволяет быстро определить неисправность прибора или его несоответствие классу измерения. Если используется манометр с максимальным значением в 10 кгс/см², с классом точности 1,5, это означает, что допустимая погрешность составляет 1,5 от шкалы, иначе – 0,15 кгс/см². Если при использовании прибора выясняется, что погрешность больше, аппарат нужно менять.

По назначению

Классификация следующая.

• Общетехнические – манометры для определения избыточного и вакуумметрического давления в любой газообразной среде, неагрессивной по отношению к материалу прибора. Используются для оценки газопотребления в сети с малосжимаемым газом и для определения расхода сжиженного пропана в баллоне.
• Специальные – рассчитаны на измерение в условиях конкретно заданной части агрессивной газовой среды.
• Эталонные – созданы для проверки и калибровки других манометров.

Общетехнический

Специальный

Эталонный

Как правильно выбрать манометр

Перед каждым автомобилистом рано или поздно возникает необходимость выбора манометра. Не стоит выбирать первую попавшуюся модель, которая привлекла внешним видом или стоимостью. Ориентироваться нужно на рабочие характеристики и ряд важных показателей. Наши советы должны облегчить муки выбора.

1. В первую очередь учитываются все рабочие характеристики устройства:

• измерительный диапазон;
• класс точности;
• единицы измерений;
• сопутствующие опции;
• эксплуатационные характеристики.

1. Для нечастого использования можно покупать недорогую, самую простую модель. Но и на откровенный «ширпотреб» не стоит соблазняться. Для профессиональной работы требуется более серьёзный агрегат с прочным корпусом и надёжной начинкой.

Отдельно стоит остановиться на рассмотрении некоторых рабочих характеристик, которые упоминались ранее.

Класс точности разделяется на три категории. Первая является самой неточной, погрешность может составлять от 1 до 0,5. Для второго класса допустимо отклонение от 0,5 до 0,1. Приборы третьего класса являются самыми точными, соответственно, и самыми дорогими. Погрешность здесь не превышает 0,05. Если прибор выбирается для себя, то можно ограничиться вторым классом точности

Для профессиональной работы требуется более точная техника.
Не все автовладельцы обращают внимание на единицы измерения, а потом жалеют об этом. Есть несколько вариантов: bar и кг/см2 встречаются чаще всего, иногда могут использоваться Паскали (мПа, кПа)

Владельцам легковых авто проще будет работать с показаниями в bar.

А теперь представляем вашему вниманию рейтинг производителей, которые занимаются выпуском подобной измерительной техники. После его изучения вы точно будете знать какой манометр лучше.

1. Конечно же наш рейтинг будут возглавлять немецкие устройства от компании BMW. На рынках можно найти и механику, и электронику. Оба варианта являются очень надёжными, класс точности средний.
2. Среди бюджетных моделей стоит выделить СЕМ TP-5. Диапазон измерений обширный, использование универсальное и простое, приятная эргономика — хороший вариант для домашнего использования.
3. Китайцы могут делать хорошо, если захотят. Подтверждает это модель от CARPOINT. Не хватает только подсветки, которая сделала бы возможным использование этого прибора в ночное время суток. С другой стороны, нужно не так часто менять аккумуляторы.
4. Выбором специалистов могут стать манометры от компании «Беркут». Наиболее удачной является модель Digital MAX, которая прельщает пользователя широким функционалом. За счёт встроенной памяти можно отслеживать нарастание имеющегося дефекта.

Устройство ЭКМ

ЭКМ является устройством, имеющий форму цилиндра и очень похожим на обычный манометр. Но в отличие от него в состав ЭКМ входят две стрелки, задающие значения уставок: Рмакс и Рмин (их перемещение осуществляется по шкале циферблата в ручную). Подвижная стрелка, показывающая реальное значение измеряемого давления коммутирует контактные группы, которые замыкаются или размыкаются при достижении ей выставленного значения. Все стрелки располагаются на одной оси, но места, в которых они закреплены, изолированы и не соприкасаются друг с другом.

Ось индикаторной стрелки изолирована от деталей прибора, его корпуса и шкалы. Она совершает вращения независимо от других.

К подшипникам, с помощью которых крепятся стрелки, подведены специальные токоведущие пластины (ламели), соединенные с соответствующей стрелкой, а с другой стороны эти пластины выведены в контактную группу.

Помимо вышеперечисленных составляющих, ЭКМ как и любой манометр имеет также чувствительный элемент. Почти во всех моделях, этим элементом является трубка Бурдона, которая перемещается вместе со стрелкой, жестко закрепленной на нём, также в роли данного элемента для датчиков, измеряющих давление среды более 6 МПа, используется многовитковая пружина.

Для примера рассмотрим подключение электропривода задвижки ГЗ-А

Данный электропривод многооборотный, питается трехфазным переменным током. ГЗ-А содержит цепи управления дистанционной сигнализацией, которые для наглядности не будем рассматривать в примере.

Управлять работой схемы будет электроконтактный манометр типа ДМ. В качестве коммутационных элементов применим магнитные пускатели ПАЕ третьей величины с четырьмя контактами, работающими на замыкание и с двумя – на размыкание, из размыкающих контактов задействуем только один (Рис. 2).

Рис. 2

Допустим, в начальный момент задвижка находится в закрытом положении. При снижении давления жидкости или газа манометр замыкает провод фазы С через контакт min, и нормально замкнутый контакт КПЗ3 на якорь пускателя ПО, а по цепи от нейтрального провода – через конечный выключатель положения «открыто» КВО и муфтовой выключатель МВО. Магнитный пускатель ПО обходит цепь манометра ДМ замыкая контакт КПО2. Для исключения срабатывания цепи запуска закрытия задвижки, ПО блокирует пускатель ПЗ, разрывая цепь питания размыкающими контактами КПО3. При полном открытии задвижки размыкается контакт КВО и схема обесточивается.

При достижении максимального давления замыкается вывод max манометра ДМ. На пускатель закрытия ПЗ через контакты манометра и нормально замкнутый контакт КПО3 подключается к фазе С с одной стороны, а с другой – через контакты закрытия концевика КВ3 и муфтового выключателя МВЗ – к нулевому проводу. ПЗ замыкает цепь питания своего якоря контактами КПЗ2, обеспечивая полный цикл закрытия задвижки. Контакты П3 включают электропривод на реверс, обратным, по сравнению с контактами ПО, подключением фазовых проводов А и С. При полном закрытии задвижки схема ПЗ обесточивается концевым выключателем КВЗ.

Муфтовые выключатели предназначены для защиты двигателя при высоком крутящем моменте вала. Повторное замыкание контактов МВО и МВЗ происходит при обратном вращении двигателя.

Электроконтактный манометр типа ДМ способен коммутировать до 0,5 А, что обеспечивает прямое подключение пускателей ПАЕ, якоря которых потребляют при включении максимум 0,25 А при напряжении 127 В. Коммутируемая контактной группой пускателя максимальная нагрузка составляет 17кВт, а для включения электропривода достаточно мощности в 0,18кВт. На практике рекомендуется включать цепи управления магнитным пускателем через промежуточные реле (Рис. 3) для предотвращения обгорания контактов манометра.

Рис. 3

При использовании промежуточных реле количество задействованных контактов магнитных пускателе (ПО и ПЗ) сокращается до трех. Каждое промежуточное управляют двумя контактами, работающими на замыкание (для обхода цепи питания электроконтактного манометра и включения якоря контактора) и одним на размыкание (для предотвращения срабатывания цепи обратного хода двигателя). В остальном схема аналогична приведенной на Рис. 3.

Измерение атмосферного давления с помощью термогигрометра

Атмосферное давление измеряется не только с помощью различных видов барометров, но и такими универсальными цифровыми приборами, как термогигрометры. Несмотря на то, что основная задача данных устройств – определение относительной влажности и температуры, они прекрасно справляются и с измерением давления воздуха, показывая максимально точные величины. Поэтому такие многофункциональные приборы приобрести намного выгоднее, чем устаревшие барометры и психрометры.

АО «ЭКСИС» предлагает Вашему вниманию огромный ассортимент электронных измерителей давления и других контрольно-измерительных приборов высокого качества и всегда по доступным ценам.

В частности, в нашей копании Вы сможете приобрести следующие модели термогигрометров:

• Термогигрометр ИВТМ-7 М 2-Д-В . Прибор, помимо измерения и регистрации температуры и относительной влажности воздуха и других неагрессивных газов, измеряет атмосферное давление в миллиметрах ртутного столба и гПа, может регистрировать данные в энергонезависимой памяти, пересчитывать результаты измерений в различные единицы (процент относительной влажности, г/м3), осуществлять одновременную индикацию измеряемых значений. ИВТМ-7 М 2-Д-В обладает высокой степенью пылевлагозащиты (IP65), благодаря чему возможно его использование в помещениях с повышенной влажностью.
• Термогигрометр ИВТМ-7 К-1 . Прибор измеряет атмосферное давление в кПа, может пересчитывать значения различных единиц влажности, осуществлять одновременную индикацию измеряемых значений, регистрировать данные на microSD, возможно подключение различных типов первичных преобразователей.
• Термогигрометр ИВТМ-7 Р-03-И-Д . Прибор оснащен жидкокристаллическим индикатором, предназначенным для визуального контроля значений относительной влажности, температуры и давления. Имеет малые габариты и эргономичный корпус.
• Термогигрометр ИВТМ-7 М 6-Д (в эргономичном корпусе). Прибор измеряет атмосферное давление в кПа, может регистрировать данные на энергонезависимой карте памяти, пересчитывать результаты измерений в различные единицы, осуществлять одновременную индикацию измеряемых значений. Имеет эргономичный корпус, большой и удобный дисплей.
• Термогигрометр ИВТМ-7 М 3-Д-В . Прибор, помимо измерения и регистрации температуры и относительной влажности воздуха и других неагрессивных газов, измеряет атмосферное давление в миллиметрах ртутного столба и гПа, может регистрировать данные в энергонезависимой памяти, пересчитывать результаты измерений в различные единицы (процент относительной влажности, г/м3), осуществлять одновременную индикацию измеряемых значений. Модель ИВТМ-7 М3-Д-В предназначена для создания измерительной сети. Степень влагозащиты корпуса и датчика IP65, благодаря чему возможно его использование в помещениях с повышенной влажностью.
• Термогигрометр ИВТМ-7 М 6-Д. Прибор измеряет атмосферное давление в кПа, может регистрировать данные на энергонезависимой карте памяти (microSD), пересчитывать результаты измерений в различные единицы, осуществлять одновременную индикацию измеряемых значений.

Все модели термогигрометров имеют интерфейс связи с ПК посредством USB, RS-232 и могут крепиться к стене.

Правила установки и съема

Для обеспечения стабильной работы манометра и снижения риска его поломки соблюдают определенные правила:

1. Монтаж манометров, должен быть выполнен таким образом, что бы было довольно просто снять результаты измерений, выполнять регламентное обслуживание и ремонт.
2. Правила определяют ряд условий, которые определяют предельные размеры расстояний между измерительным прибором и стенами помещения, в котором этот прибор установлен.
3. Если манометр монтируют на высоте от 2 до 3 метров, размер диаметра корпуса должен быть не меньше чем 160 мм. На высоту более чем три метра манометры устанавливать недопустимо. Это определено в требованиях нормативной документации.
4. Для выполнения, предписанных в нормативной документации проверки измерительных приборов и оборудования при использовании приборов в монтажную конструкцию должен быть установлен трехходовой кран. Место его установки должно находиться между манометром и трубой (сосудом).
5. При монтаже в условиях, когда возможно влияние на него сторонних внешних факторов, например, осадки или высокая температура, то необходимо обеспечить его дополнительную защиту. Для этого используют так называемые буферные элементы, сифоны и другие изделия. Эффективность работы смонтированного измерительного оборудования зависит насколько качественно закрыто от внешнего воздействия.
6. Для предотвращения замерзания мерительного прибора, их обеспечивают тепловой изоляцией.
7. При подключении необходимо стравить попавший внутрь системы газ. Для этого, чуть-чуть не докручивают фиксационную гайку на штуцере.
8. Манометры, не прошедшие поверку и не имеющие на корпусе пломбы или соответствующей печати к использованию для работы в сетях не должны допускаться. Если сроки поверки истекли, или в процессе эксплуатации выяснилось, что работа отличается от штатной, то он должен быть снят и отправлен на диагностику и ремонт. На корпусе измерителя отмечено появление повреждений, или на стекле появилась трещина, то такой прибор не может эксплуатироваться и должен быть утилизирован.
9. Поврежденные датчики демонтируют и передают в аттестованную лабораторию для выполнения ремонтных работ. Если такой манометр не подлежит восстановлению, то его утилизируют.

Для чего водителю необходим манометр?

Цифровой автомобильным манометр

Некоторые владельцы автомобилей утверждают, что процедура подкачки резины в авто — это пустая трата времени, а разница в 0.2 атмосферы критически не отразится на работе транспортного средства в целом. Сразу же скажем — что такой подход в корне неправильный. И слишком низкое, и чрезмерно высокое давление воздуха шин может отразиться на главных параметрах транспортного средства. Автомобиль будет менее устойчиво держаться во время движения, также это может повлиять на его экономичность в целом.

Для начала предлагаем вам узнать, чем чревато слишком высокое давление воздуха в шинах:

1. В первую очередь — к снижению комфорта для владельца авто и пассажиров во время движения. Из-за перекачки шин демпфирующие характеристики ходовой части значительно падают, а водитель будет ощущать даже небольшие кочки. Тем более, при избыточном давлении шин уровень вибрации будет передаваться на все компоненты кузова транспортного средства, речь идет и о тех, которые расположены в салоне авто.
2. При резком наезде в яму или на кочку есть большая вероятность повреждения шин. В результате того, что давление воздуха в системе значительно выше нормы, шина немного растягивается. При внешнем воздействии, то есть ударе, результат может быть критическим даже для высококачественной и дорогой резины. В итоге на перекачанных шинах может образоваться шишка, трещина, или что еще хуже — разрыв.
3. Также это может привести к ускоренному износу центральной части резины, ведь по факту перекачанные шины всегда служат значительно меньше. Тем более, что из-за избыточного давления воздуха страдает в первую очередь центральная часть протектора. Как показывает практика, владельцы автомобилей, которые всегда перекачивают шины или просто не контролируют уровень давления, вынуждены менять резину значительно чаще.
4. Управляемость автомобиля ухудшается. При перекачке, резина будет более сопротивляться общей массе транспортного средства. В итоге поверхность контакта колеса авто с дорожным покрытием будет более низким, что отразиться и на управляемости авто.
5. К повреждению ходовой части. Так как перекачка ведет к падению демпфирующих характеристик колес, максимальная нагрузка на подвеску будет более высокой, соответственно, это приведет к ускоренному износу компонентов подвески. Речь идет о пружинах, амортизаторах и других элементах.
6. Колеса с разным давлениям тормозят по разному, что может привести к заносу (автор видео — Секретный Гараж).

Но более опасным для водителя автомобиля будет заниженное давление шин авто.

В результате могут возникнуть следующие проблемы:

1. Деформация покрышки колеса. Из-за сниженного параметра есть большая вероятность искривления резины, соответственно, это может попросту привести к ее разрыву. Такой вариант более возможен, если на резину будут воздействовать и другие факторы, к примеру, высокая температуры, большая скорость езды, выполнение различных маневров.
2. Перегрев резины. Из-за того, что пятно соприкосновения поверхностей колеса авто с дорожным покрытием увеличивается, это становится причиной перегрева, что особенно актуально в летнюю жару. В итоге происходит разрушение каркаса резины колеса авто, так что вероятность повреждения шин очень велика.
3. К полному износу плечевых зон. Как мы уже сообщали, при падении уровня давления воздуха в колесе резина деформируется. В этот момент нагрузка в основном ложится на боковые части протектора. Соответственно, в итоге это может привести к ускоренному разрушению, а также необходимости замены резины.
4. Есть возможность аквапланирования. В результате того, что площадь соприкосновения увеличивается, растет и риск при прохождении луж. Ведь резина по факту просто скользит по водному покрытию, соответственно, управляемость транспортного средства снижается, особенно при высокой скорости.
5. Есть возможность самостоятельного разбортирования. Поскольку уровень давления шин более низкий, резина в целом плохо держится на железном диске колеса. В итоге при выполнении резких маневров резина может разбортироваться. Это повлияет не только на управляемость транспортного средства, но и на безопасность водителя.
6. Расход топлива транспортного средства может быть увеличен. Опять же, из-за увеличения площади контакта соприкосновения колеса с дорожным полотном происходит увеличение сопротивления в ходе езды. В итоге мотор становится более «прожорливым». По факту, если резина будет плохо накачана, расход бензина может увеличиться примерно на 5% (автор видео — Покупаем в Китае).

ПРАВИЛА ЭКСПЛУАТАЦИИ

Монтаж/демонтаж производить при отсутствии давления в трубопроводе с помощью гаечного ключа за штуцер. Крутящий момент при монтаже не должен превышать 20 Нм.

Не допускается монтаж/демонтаж за корпус манометра!

Прикладывать усилие к корпусу прибора запрещается!

В качестве уплотнения в месте соединения манометра с источником давления необходимо применять уплотнительные кольца (рекомендуем фторопластовые или медные кольца).

Не допускается применение для уплотнения подмоточных материалов!

Манометр необходимо устанавливать через отсечной кран или клапан.

Прибор должен быть установлен в нормальном рабочем положении, т.е. с вертикальным расположением корпуса (допускаемое отклонение не более ±5° в любую сторону), либо в соответствии со знаком рабочего положения, указанном на циферблате.

Подвод давления должен осуществляться трубопроводами с внутренним диаметром не менее 3 мм.

Подачу давления производить плавно, скорость изменения подаваемого давления должна быть не выше 10% шкалы в секунду.

При измерении давления среды с температурой, превышающей допускаемую максимальную температуру окружающей среды, необходимо устанавливать перед прибором отвод-охладитель, это необходимо для уменьшения влияния температуры среды на точность показаний манометра.

Принцип работы

Установка функционирует таким образом: напор среды сквозь присоединительную втулку идет во внутреннюю часть согнутой медной трубы овального сечения. Под воздействием этого давления шланг пытается выровняться. Передвижение трубы происходит на подпружиненный стержень с индикатором через баланс и тяжесть. Стрелка вращается следом за перемещением шланга, выставляя поступающее давление.

Измерительная система содержится внутри корпуса со шкалой. Оболочки оборудования, предназначенного для определения напора воды, нередко производят герметичными и еще дополнительно наполняют глицерином для подавления гидроударов, а также понижения тремора (дрожания) указателя. Чтобы уменьшить влияние таких ударов на приборы, к ним подключаются демпфирующие трубки Перкинса. Для предохранения устройства от бросков давления можно аналогично применять кнопочный клапан. В таком случае манометр (электроконтактный) показывает рабочее значение напора лишь при нажатии кнопки на вентиле.

Классификация манометров по принципу работы

В наши дни работающие в условиях давления устройства используются практически во всех сферах жизнедеятельности человека. Следовательно, вместе с ними применяются и манометры, дающие точную информацию о показателях давления. При этом измерительные приборы могут отличаться между собой по конструкции и принципу действия. Имеющиеся на рынке устройства делятся на такие виды:

Современные манометры также делятся между собой на механические и электронные устройства. Механический манометр для насоса или системы водоснабжения имеет простую конструкцию, однако не может достаточно точно измерить давление. В конструкцию электронного прибора входит контактный узел, который более точно измеряет давление рабочей среды.

По способу использования манометры делятся между собой на такие виды:

• Стационарные – такие приборы монтируются и применяются только на определенном агрегате без возможности демонтажа измерительного устройства. Зачастую на используемом агрегате также применяется регулятор давления для воды с манометром;
• Переносные – эти измерительные приборы могут демонтироваться и использоваться для работы с разными агрегатами и в различных системах. Переносной прибор обладает меньшими габаритами.

Каждый из перечисленных видов приборов нашел свое активное применение. Многие из современных моделей используются в системе отопления частного дома или в квартире, другие – применяются для обслуживания крупных промышленных предприятий.

Не знакомые с измерительными приборами люди часто не могут отличить манометр давления воды в системе водоснабжения от прибора, который используется для измерения давления воздуха и газа. Внешне оба эти устройства практически не отличаются друг от друга. Тем не менее, различие между ними все-таки есть.

Разница между манометром для воды и воздуха заключается в конструкции и принципе их действия. В приборах для воды роль чувствительного элемента играет мембрана и сосуд с жидкостью. В воздушных манометрах чувствительным элементом служит трубчатая пружина, которая при работе заполняется газом или воздухом.

Узнать показатели давления воды в трубопроводе можно без помощи манометра. Все, что для этого требуется – это использовать самодельное приспособление из прозрачного 2-метрового шланга, которое очень просто изготовить своими руками.

В основном, шланг применяется с целью получения замеров давления воды на выходе из крана. Чтобы узнать нужные показатели, один конец шланга вставляется в кран, а второй закупоривается пробкой. После этого в шланг нужно впустить немного воды.

Прежде, чем начать «эксперимент», потребуется выполнить 2 условия:

• Установить шланг в вертикальное положение;
• Переместить нижний конец шланга так, как указано в схеме.

• P – давление в системе, измеряемое в атмосферах;
• Pатм – давление, которое присутствует внутри шланга до момента открытия крана;
• H0 – высота воздушного столба внутри шланга до момента открытия крана;
• H1 – высота воздушного столба после заполнения шланга водой.

Нужно отметить, что собранное приспособление по принципу действия полностью повторяет обыкновенный жидкостный манометр.

Газовый клапан котла принцип работы и настройка

Газовый клапан необходим для подачи газа на горелочное устройство агрегата. С помощью настройки газового клапана можно регулировать объем подаваемого топлива. Это дает возможность сделать агрегат более экономичным или повысить мощность устройства. Таким образом, пользователь в зависимости от ситуации имеет возможность скорректировать производительность своего агрегата.

Как работает газовый клапан?

В большинстве газовых агрегатов установлен клапан SIT. Он включает следующие элементы:

Клапан газового котла состоит из запирающей и модуляционной катушки. При подаче напряжения в 220 В на запирающий клапан к горелке подается минимальный объем газа в соответствии с заводскими настройками. Затем напряжение передается на модуляционную катушку. Процессор в зависимости от рабочего режима (мощности) подает напряжение с разной частотой модуляции, регулируя количество газа, проходящего за единицу времени.

Для настройки газового клапана котла на минимальную мощность понадобятся дифференциальный манометр, гаечный ключ и отвертка. Процесс настройки включает следующие этапы:

Динамическое давление топлива на входе газового клапана находится в пределах от 1,4 до 2,4 кПа. Если измерения показали, что давление выходит за указанные пределы, необходимо вызвать специалистов-газовиков.

В заводском диапазоне мощности перенастраивать газовый клапан вручную нет необходимости. Это требуется для того чтобы перевести агрегат на мощность ниже или выше показателей, заявленных в инструкции. Часто настройка клапана нужна, если производительность устройства не соответствует отапливаемой площади дома или квартиры.

Настройка газового клапана при «тактовании» котла

Такую проблему как «тактование» газового котла можно решить путем настройки газового клапана. Обычно она возникает, если мощность агрегата значительно превышает необходимую для данной площади.

Чтобы исключить «тактование» устройства в режиме отопления, необходимо снизить давление на выходе. Это выполняется с помощью вращения регулировочного винта против часовой стрелки.

Для прекращения «тактования» в режиме ГВС уменьшают максимальное давление. Это решается методом вращения регулировочной гайки против часовой стрелки.

Однако в более современных моделях «тактование» устраняется автоматикой. Например, настройка газового клапана котла Будерус происходит с помощью блокировки тактов:

Рекомендуется, чтобы настройки такого рода проводили только специалисты сервисного центра, особенно, если котел находится на гарантии. Иначе, если Вы испортите клапан, компания обнулит гарантийные обязательства и Вам придется покупать новую деталь.

Выводы и полезное видео по теме

Принцип работы пружинного манометра:

Характеристика и сферы применения манометра:

Манометры выпускают для решения разных задач. Наибольшей популярностью пользуются общетехнические виды, применяемые на мелких производствах, различными фирмами при работе с газовым оборудованием и системами. Электроконтактные манометры — это устройства, сигнализирующие о достижении критического значения.

Для поверки и юстировки манометров применяют эталонные манометры. Специальные манометры производят для измерения давления конкретной газообразной среды. Среди них пользуются большой популярностью пропановые манометры, которые часто устанавливают в комплекте с редуктором на газовых баллонах.
