Для чего нужны маты для теплого водяного пола и как их укладывать

Разновидности и характеристики подложки

Итак, покупая теплоизолирующий настил, вы, в первую очередь, должны сориентироваться в его многообразии типов:

1. Лавсан – покрытие на пленочной основе (вспененный полиэтилен) с металлизированным отражающим верхним слоем. Характеризуется стойкостью к агрессивной среде. Лавсановая подложка под пленочный теплый пол подходит как нельзя лучше.

На фото уложенный лавсан.

Обратите внимание! Данный тип изоляции характеризуется определенной удельной мощностью. Потому выбор необходимо осуществлять с учетом финишного покрытия. Так, при монтаже под плитку УМ лавсана составляет 220Вт на м²; под ламинат/паркет – 150Вт на м²; под ковролин/линолеум – 220Вт на м²

Если вы уложите пленку с УМ выше указанной, то напольное покрытие может испортиться от перегрева

Так, при монтаже под плитку УМ лавсана составляет 220Вт на м²; под ламинат/паркет – 150Вт на м²; под ковролин/линолеум – 220Вт на м². Если вы уложите пленку с УМ выше указанной, то напольное покрытие может испортиться от перегрева.

1. Пенополистирол – ячеистый утеплитель. Отличается высоким температурным порогом: от -180° до +180°, несминаемостью. Является отличным звукоизолятором, обладает повышенной устойчивостью к бактериологическому воздействию. Имеет фольгированное либо полипропиленовое покрытие. Считается отличным вариантом подложка для водяного теплого пола.

Плиты пенополистирола.

Отличительная особенность данного теплоизолятора заключается в том, что он выпускается в плитах с готовой разметкой (50 на 50), что значительно упрощает последующий процесс монтажа пола. В продаже доступны плиты с различной толщиной: от 20 до 50 мм.

1. Техническая пробка, пробковая подложка. Отличается экологичностью, а значит и гипоаллергенностью. Её состав – спрессованная кора пробкового дуба + вяжущее вещество – суберин. Не поедается грызунами. Как правило, пробка используется как подложка под ламинат на теплый пол.

Несмотря на такой свой состав, утеплитель не является горючим, и показывает отличную устойчивость к механическим воздействиям. Является оптимальным при обустройстве водяного пола.

Пробковая подложка в листах.

1. Полипропилен (пенофол). Комбинированный утеплитель, состоит из вспененного полиэтилена. Одна его сторона покрыта фольгой. Благодаря такой структуре, полипропилен имеет высокие показатели по удержанию тепла. Несколько уступает пробковому аналогу по своим качествам. Такая подложка фольгированная под теплый пол отличается практичностью и долговечностью.

Полипропиленовый утеплитель.

Обратите внимание! Подложка не должна содержать алюминий, поскольку он отлично проводит электричество. Поэтому в случае брака контактов возможно замыкание

Функции теплоизолирующего настила

Если вы интересуетесь, нужна ли подложка под инфракрасный теплый пол, то вам следует обратить внимание на следующие функции настила:

Основная задача – уменьшение теплопотерь. Подложка направляет ИК-лучи внутрь помещения, препятствуя их распространению на нижние этажи или подвал здания. Вследствие такого отражения тепло не расходуется впустую, а КПД системы соответствует 95-100%. Применение такой изоляции позволяет сократить теплопотери в среднем на 20-30%.

• Как было упомянуто выше, подложка является гидроизоляционным слоем, предохраняя напольное покрытие от пара и влаги.
• Способна выровнять незначительные изъяны поверхности, что является очень актуальным при использовании полов пленочного типа.
• Качественная изоляция, к примеру, подложка для теплого пола Valtec,позволяет значительно сократить количество шумов. Она изготавливается из вспененного полистирола и имеет фольгированную сторону.

Устройство пленочного пола.

Обратите внимание! В качестве подстила под покрытия, требующие твердого основания (опора для плиточного покрытия, например), можно использовать плиты ДВП

Как выбрать качественное изделие

Основным критерием выбора данного материала является не цена, а технические характеристики, которые должны опираться на два критерия:

• Финишное покрытие. К примеру, если вы планируете стелить ламинат, то выбирать следует мягкую подложку, поскольку она отлично выравнивает основание. Для линолеума рекомендуется выбирать твердую теплоизоляцию, поскольку данное покрытие является мягким материалом, потому вместе с мягким утеплителем может легко продавливаться ножками мебели.
• Ровность пола. Если вы имеете дело с покрытием, характеризующимся значительными перепадами уровня, то вам следует выбирать мягкую теплоизоляцию, поскольку она является более пластичной. Если неровности небольшие, то лучше выбрать более жесткий настил.

Советы по укладке теплоизоляции

Несмотря на то, какой вид матов будет применяться для теплого водяного пола, под него необходимо уложить слой гидроизоляции. Это нужно для предохранения нижнего слоя от проникновения капель влаги, а также для создания прочного барьера, способного предотвратить залитие нижних этажей здания в случае протечки труб.

Гидроизолятором может служить плотная полиэтиленовая пленка, битумная обмазка или проникающая гидроизоляция.

Если используется пленка, то ее необходимо приклеить к стенам демпферной лентой. Эта же лента монтируется по всему периметру помещения после укладки матов.

Монтаж профильных матов осуществляется достаточно легко, специальные замки способствуют быстрой и качественной сборке теплоизолирующего материала

Самый простой вариант укладки – при использовании профильных матов. Их нужно уложить на слой гидроизоляции и скрепить между собой при помощи замкового соединения. Затем в промежутки между бобышками прокладывается трубопровод выбранным способом укладки, и легким нажатием ноги трубы фиксируются в нужном положении.

Монтаж плоских полистирольных плит тоже не вызывает особой сложности. Панели либо скрепляются замками, либо просто приклеиваются к гидроизолятору, а их стыки фиксируются водостойким скотчем.

Замковое соединение позволяет просто и очень быстро скрепить между собой плиты из полипропилена

Больше всего вопросов по укладке вызывает рулонный утеплитель. Он кладется таким образом, чтобы сверху находился фольгированный слой. Теплоизолятор также нужно приклеить к основанию, а стыки между плитками соединяются монтажной лентой.

Затем на него наносится разметка, и укладываются трубы. Фиксация трубопровода производится при помощи хомутов или клипс.

Для скрепления рулонного материала используется специальная фольгированная лента, которая фиксирует полотна и герметизирует стыки между ними

Сложность укладки заключается в том, что тонкий и легкий утеплитель очень подвижен. Поэтому нужно очень аккуратно производить его стяжку, чтобы не сдвинуть закрепленную на нем конструкцию.

Следует учесть, что при укладке матов любого вида можно применять только пластиковые крепежные элементы, металлические детали могут повредить целостную конструкцию матов и нарушить их герметичность. Монтаж трубопроводной системы можно проводить только после того, как будут завершены все работы по укладке теплоизоляции.

Классификация пенополистирольных матов

Описываемые в данной статье изделия могут быть:

1. фольгированными;
2. с пленкой;
3. плоскими;
4. с «бобышками»;
5. профильными.

Ознакомимся с каждым из вариантов более детально.

Вариант №1. Фольгированные

Такие маты производятся из пенофола и с одной стороны имеют специальное фольгированное покрытие. Ввиду своих технических характеристик они могут использоваться только для тех полов, которые применяются в роли вспомогательного источника тепла. Но если использовать их, скажем, для пола первого этажа, под которым расположено подвальное помещение, то эффективность их будет незначительной.

Трубопровод укладывается на фольгированную поверхность матов, при этом для фиксации используются специальные крепежные аксессуары – хомуты, скобы, стальная сетка и проч. И это, разумеется, сопряжено с некоторыми неудобствами.

Вариант №2. С пленкой

Такие плиты включают в себя фольгированный и пенополистирольный слой, а также защитную пленку. Этот утеплительный материал имеет высокую плотность – около 32-35 килограмм на кубометр. Чтобы установка труб была максимально легкой, на пленке выполняется особая разметка.

По причине отменной плотности крепежные скобы, фиксирующие трубопровод, крепятся максимально надежно. И в отличие от описанного выше варианта эти маты вполне можно использовать для теплого пола, служащего дополнительным источником нагрева.

Вариант №3. Плоские маты

Данные изделия из пенополистирола имеют толщину в 0,4-0,5 сантиметра и плотность приблизительно в 40 килограмм на кубометр. Отличаются устойчивостью к нагрузкам и деформациям. Трубы фиксируются посредством специальных пластиковых скоб. Характерно, что до начала монтажных работ на плоские плиты наносится разметка, из-за чего процедура монтажа несколько усложняется.

Вариант №4. Плоские плиты с «бобышками»

При их изготовлении применяется специальная технология гидропеллентной штамповки, в результате которой на поверхности материала появляются ровные ряды фигурных выступов (именно они называются этим странным словом «бобышки»). Это одна из самых современных конструкций, позволяющая с легкостью монтировать трубопровод теплого пола.

Вариант №5. Профильные маты

В основе профильных изделий – прямоугольные плиты из пенополистирола. По всей поверхности этих плит расположены специальные цилиндрические выступы, высота которых составляет порядка 2,5 сантиметра. И этого вполне достаточно, чтобы разместить между ними обогревательный трубопровод (его диаметр обычно не превышает 2 сантиметра) и практически свести к нулю возможность сдвига труб в ходе заливки цементной стяжки. Сами маты имеют толщину в 1-3,5 сантиметра. Характерно, что если теплый пол оборудуется на цокольном этаже или по грунту, то плиты утепляющего материала должны быть широкими.

Изоляция: укладка и монтаж

Гидроизоляционные работы, а именно монтаж специальной пленки производится на подготовленный черновой пол. Это необходимый процесс, вне зависимости от качества приобретенной изоляции. Такие действия в квартире навсегда обезопасят от проблем с соседями снизу, и в частном доме сохранят помещение от проникновения влаги из холодного подпола.

Пленка для гидроизоляции приклеивается по периметру помещения специальной демпферной лентой. А теперь монтаж.

• Самой простой и легкой будет установка водяного контура на монтажные плиты с бобышками-выпуклостями. Они легко соединяются спецзамками, поэтому уложить их не составит труда и неопытному работнику. Далее, прокладывается водяной контур, по намеченному маршруту. Закрепление и фиксация в бобышках-выпуклостях, происходит легким нажатием ноги. В помещении площадью 20 м2, эта процедура может занять не более получаса. С заливкой стяжки для таких плит, никаких проблем не возникает.
• Одной из сложных укладок является установка утеплителя, имеющего небольшую толщину и малый вес. Сюда относится фольгированный пенофол – рулонный теплоизолятор. Он укладывается фольгой вверх и крепится к полу с помощью специального клея, а между собой скрепляется монтажной лентой. Затем с помощью хомутов, гарпунов или клипс закрепляется водяной пол по разметке. Затем аккуратно и тщательно, стараясь не сдвинуть закрепленный пол, делают его стяжку.
• Монтаж полистирольных плит доступен неспециалисту. В случае когда плиты с фольгой и пленкой, то закрепляются они между собой ламелями. Если же используются простые панели, укладка производится с наклейкой и скреплением монтажной лентой по периметру плит. Не лишней будет и армированная сетка.

Разновидности матов, применяемых для водяных теплых полов

Выпускается несколько типов матов, различающихся материалом изготовления, способом крепления труб, предназначением для конкретных видов помещений.

Фольгированные маты

Фольгированные маты -изготавливаются из вспененных полимеров (чаще всего – полиэтилена, пенофола), и по одну сторону имеют слой фольги. Застилаются они обязательно фольгированной частью наружу, и по этой поверхности выкладывают трубы для теплоносителя.

Самые простые, тонкие фольгированные маты из вспененного полиэтилена

Вариант – не самый удачный, и возможный лишь в том случае, если основание пола уже имеет достаточный уровень термоизоляции, а сам теплый пол рассматривается лишь в качестве дополнения к имеющейся системе отопления. Абсолютно не применим данный вид матов в квартирах первых этажей, под которыми расположены подвалы или цокольные помещения. Неэффективны они и при частном одноэтажном строительстве.

Еще один существенный минус – для выкладки труб поверх таких покрытий потребуются специальные дополнительные конструкции – металлическая сетка, «гребенки» и т.п.

Фиксация труб на металлическую сетку

Тонкие маты из экструдированного полистирола

Плоские маты из экструдированного полистирола (ЭППС) толщиной 40÷50 мм с фольгированным покрытием вполне применимы для водяного теплого пола, но с некоторыми оговорками. Важна  высокая плотность ППС – около 40 кг/м³. Сам по себе материал не имеет гидрозащиты, поэтому потребуется перед укладкой труб простилать его полиэтиленовой пленкой.

Небольшое неудобство на некоторых матах такого класса – отсутствие разметочных линий, поэтому их придется наносить самостоятельно. Зато крепление труб по месту осуществляется очень просто – с помощью специальных скоб.

Скоба для фиксации трубы

Использование подобных матов позволяет смонтировать теплый пол, который может стать основным источником  обогрева в комнате.

Маты из ЭППС с покрытием

Более совершенными являются ЭППС маты из материала повышенной прочности, которые, помимо фольгированного слоя, имеют еще и пленочное покрытие с нанесенной на нее разметочной сеткой, существенно упрощающей процесс укладки труб в соответствии с заранее вычерченной схемой.

Маты из ЭППС с покрытием

Чрезвычайно удобны подобные маты и в укладке на пол. Они раскатываются из рулонов подобно тракторной гусенице, превращаясь в плотную монолитную поверхность безо всяких щелей. Для сопряжения соседних рядов предусмотрены специальные пазы – ламели. Крепление к таким матам также осуществляется с помощью скоб или «гребенок».

Укладка их проста и удобна

Пенополистирольные профильные маты

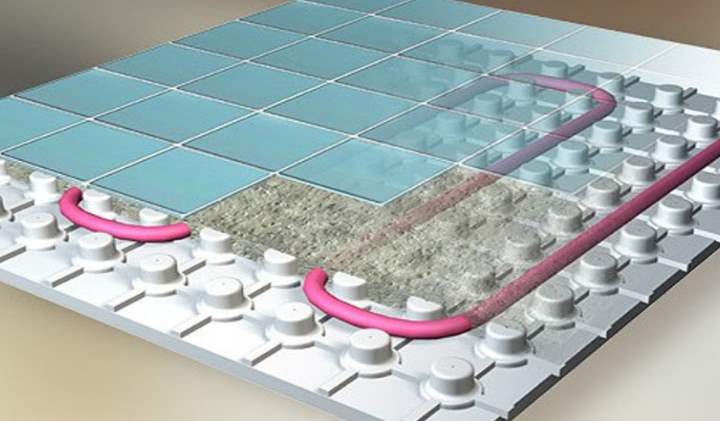

Безусловно, самыми удобными для теплого водяного пола являются пенополистирольные профильные маты. Их изготавливают по технологии штамповки, что позволяет придать им сложную конфигурацию. На верхней поверхности такого материала имеются фигурные выступы различной формы (прямоугольные, цилиндрические, треугольные и т.п.) высотой от 20 до 25 мм (так называемые, бобышки).

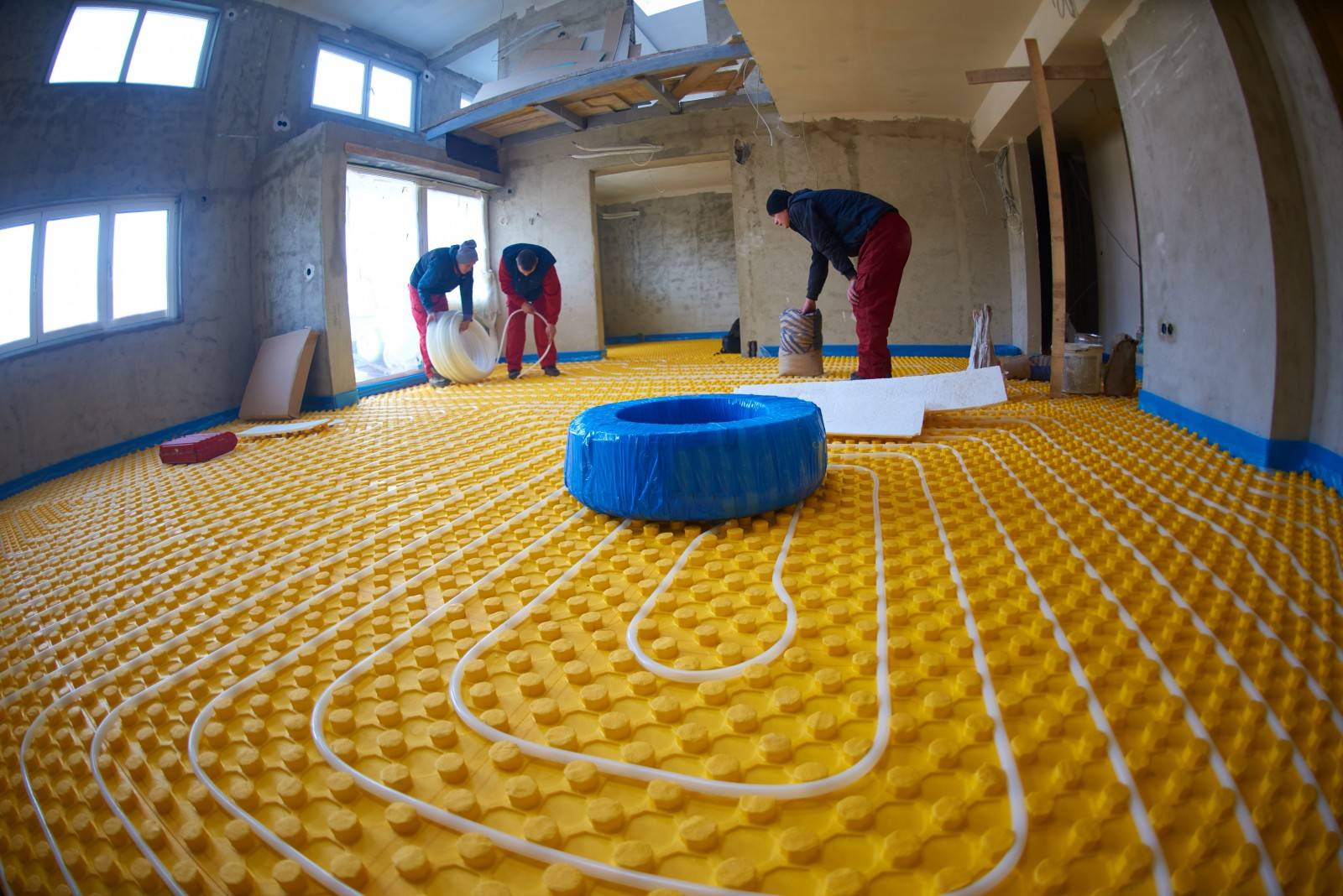

Ламинированный мат с уложенной трубой

В образующиеся между бобышками пазы плотно укладываются трубы отопления, получая при этом отличную фиксацию, полностью исключающую смещение труб во время заливки стяжки.

Профильный мат без ламинирования

В продаже встречаются пенополистирольные маты с бобышками без ламинирующего пленочного покрытия, но лучше остановить свой выбор на  матах с покрытием – они немного дороже, но их надёжность существенно выше, так как они одновременно выполняют и роль гидроизоляционного слоя.

У таких матов – множество достоинств:

• Плотность используемого при их изготовлении пенополистирола – 40 кг/м³, что позволяет им с легкостью выдерживать все механические нагрузки.
• Теплопроводность материала крайне невысока, от 0,035 до 0,055 Вт/м² × ºС – они отлично удерживают тепло, не допуская ненужного нагрева межэтажных перекрытий или залитого основания пола.
• И сами физические характеристики ЭППС, и сложная ячеистая конфигурация матов делает их великолепными шумопоглотителями – помещение получает дополнительную звукоизоляцию.
• Как уже говорилось, пленочный слой обладает хорошими гидроизоляционными качествами. Помимо этого, специальная система торцевых центрирующих замков матов позволяет собрать их в сплошную поверхность, без зазоров по стыкам, способных пропускать влагу.

Обычно маты выпускаются стандартными размерами 1.0 × 1.0или же 0.8 × 0,6 м, с толщиной (без бобышек) от 5 до 50 мм. Размещение выступов позволяет строго выдерживать шаг укладки трубы – от 50 мм и более, с расстоянием, кратным 50.

Для чего нужна теплоизоляционная подложка

Подложка — теплоизоляционный материл, которой работает по принципу «термоса», и гидроизоляционный слой, предохраняющий от влаги. Располагается она между основой и теплоносителем, тем самым смягчает давление, которое оказывается на основу. Главная задача подложки — сохранять и передавать тепловую энергию вверх, а не давать теплу уходить внутрь пола.

На качество работы отопления оказывает влияние грамотно оборудованная подкладка. Работа самой мощной и дорогой системы отопления будет малоэффективной, при неправильно выбранном утеплителе, ведь тепло будет расходоваться в пустую.

Чтобы достичь такого результата, необходимо использовать в данном слое пирога теплоизолирующий материал с низкой проводимостью тепла. Это качество позволяет отражать тепло, и направлять его вверх. То есть, подложка для тёплого пола, которая спрятана под стяжкой  из бетона или расположена в середине конструкции, является ключевым фактором эффективного обогрева.

Выбрать хорошую подложку не просто, следует обращать внимание на её практичность и технологичность, она должна быть удобна в работе, и иметь необходимую жёсткость. Такое изделие обойдётся не дёшево, но прослужит долго и значительно увеличит коэффициент полезного действия пола

Определить лучшую подложку можно по наличию:

• хороших гидро- и теплоизоляционных показателей;
• повышенных отражающих свойств;
• устойчивости к температурным перепадам, если выдерживает нагрев до 90 градусов;
• устойчивости к деформации;
• огнеустойчивости.

Кроме того, она должна быть экологически безопасной.

5 Особенности эксплуатации

Чтобы повысить качество работы съёмного отопления, и продлить его срок службы, нужно учитывать ряд моментов:

1. Устанавливать мобильный коврик только на ровную поверхность. Ямки и трещины могут вывести его из строя.
2. Не ставить мебель или тяжёлые предметы на плёнку, это приведёт к перегреву, а в последствии и к поломке системы.
3. Подключать пол следует к отдельному источнику питания, имеющему встроенный предохранитель.
4. Не включать в собранном виде.
5. Застилать покрытием следует только плёночную часть, терморегулятор накрывать нельзя.
6. Не укладывать поверх изделия толстые или тяжелые материалы, это нарушить правильность функционирования пола.
7. Не оставлять включённым, когда не используется.

Мобильные тёплые полы являются удобными и эффективными устройствами обогрева, не занимающими много места. Они несложны в эксплуатации, и для их установки не требуется особого опыта.

Имея такой пол, ваши ноги будут постоянно теплые, а при понижении температуры на улице, вы сможете поддерживать в квартире комфортные условия.

Преимущества использования матов

Если мат установлен правильно, то он может послужить отличным звукоизоляционным материалом. Но есть существенный нюанс – водяной теплый пол должен быть абсолютно безопасен для тех, кто проживает снизу. Поэтому наряду с надежностью и долговечностью ценится такой критерий как гидроизоляция. И этот же слой предназначен для защиты самой подложки от разрушающего воздействия цементного раствора пола.

Если рассматривать стоимость все системы водяного пола в целом, то цена утеплителей не такая уж и высокая. А конструкция, сделанная единожды и по уму – стопроцентно окупится в ходе эксплуатации.

Виды теплых полов

Сейчас существует три основных вида теплого пола, которые различаются по типу теплоносителя, а также имеют разную технологию обустройства. Однако в целом их объединяет одно основное достоинство – нагревательный элемент устанавливается прямо в пирог пола, за счет чего и происходит его нагрев. При этом воздушные массы, находящиеся в комнате, также прогреваются, но у пола воздух будет теплее, выше же этой границы, на уровне головы человека, воздух остается немного прохладным, что позволяет создать оптимальный микроклимат в комнате.

Электрический пол под плитку

Подогрев на основе воды

В этом случае теплоносителем является обычная подогретая вода, которая течет внутри труб, уложенных по определенной схеме и залитых бетонной стяжкой. Срок службы такой системы составляет примерно 20 лет. Довольно надежный и безопасный вариант, но используется либо в частных домах, либо в новостройках, где есть возможность подключения такого пола. В старых многоэтажных домах без разрешения управляющей компании подключить водяной пол не получится, так как монтаж будет предполагать его подсоединение к центральной системе отопления, не рассчитанной на дополнительные нагрузки – в других квартирах может стать очень холодно.

Водяной теплый пол

Недостатками такой конструкции могут выступать вероятность появления протечек и риск затопления помещений, расположенных ниже, а также склонность некоторых типов трубопровода к коррозии. Монтаж, конечно, трудоемкий, но это один из самых экономных вариантов пола. Устанавливать такой подогрев можно под любое финишное покрытие. Однако, если вы хотите использовать возможности водяного тёплого пола максимально эффективно, изучите особенности разных покрытий. Найти идеальный вариант поможет наша статья.

Принцип действия водяного теплого пола

Нагрев при помощи кабеля

Такие полы могут монтироваться в абсолютно любом помещении – хоть в старых, хоть в новых квартирах, домах, офисах и т. д. Этот вариант стал настоящим спасением для тех, кто не может по какой-то причине сделать водяной теплый пол. Система является достаточно простой в монтаже и представляет собой по особой схеме уложенный электрический кабель, находящийся внутри стяжки. Он преобразует электроэнергию в тепло.

Монтаж кабельного теплого пола

Для обустройства подогрева могут применяться саморегулирующиеся и резистивные кабели. В последнем случае обычно используется двужильный (одножильные часто становятся источниками вредного для организма излучения, потому их и не предпочитают использовать). Саморегулирующиеся провода не имеют тех недостатков, которые есть у резистивных. Обычно кабельный пол применяется в случае, если финишное покрытие будет выполнено из плитки или линолеума.

Нагревательный кабель

ИК пол

Это, пожалуй, самая популярная система подогрева пола, так как не требует заливки новой стяжки, проста в монтаже, но по качеству не уступает другим вариантам обогрева. Представлена она тонкими матами, имеющими карбоновые полосы, соединенные друг с другом проводами. Такие полы быстро нагреваются, но и быстро остывают (иногда эта функция нужна), очень тонкие, позволяют быстро отрегулировать температуру нагрева, экономны в плане энергозатрат, просты в ремонте и полностью безопасны для человека. Работает такая система также благодаря электричеству. Недостаток есть – небольшая статика и из-за этого – притяжение пыли к основанию. Подробнее про инфракрасный тёплый пол в зависимости от финишного покрытия читайте в отдельных статьях портала: здесь под ламинат, а здесь — под плитку.

ИК теплый пол под ламинат

Таблица. Сравнение характеристик разных систем.

Характеристика	Водяной пол	Электрический пол
Наличие ЭМИ	Нет	Возможно, в зависимости от типа кабеля
Возможность обустройства в многоквартирных домах	Только в новостройках при наличии отдельного подключения	Да
Быстрое управление настройками	Нет	Да
Зависимость от сезона отопления	Да – в квартирах и нет – в частных домах	Нет
Сроки монтажа	Длительные из-за необходимости заливки стяжки	Короткие
Возможность укладки любого финишного покрытия	Да	Определенные типы покрытий нельзя класть поверх электрического пола
Простота ремонта	Сложный ремонт	В случае с ИК полами – быстрый ремонт

Цены на электрический теплый пол «Теплолюкс»

электрический теплый пол теплолюкс

Если вы ещё не определились с видом тёплого пола, прочитайте нашу статью с инструкцией по выбору. Там мы подробно рассмотрели преимущества и недостатки разных материалов и составили список рекомендаций.

ИК пленка для теплого пола

Пенополистирольные маты

Выбирая теплоизоляционные маты для водяного теплого пола, вы должны обратить внимание на пенополистирольные плиты, которые могут применяться даже для обустройства пола по холодному основанию

Такое решение подкупает низкой стоимостью, однако в данном случае важно избежать ошибки, которая может быть выражена в приобретении материалов с низкой плотностью. Нужно предпочесть маты, плотность которых начинается от 35 кг/м³

В противном случае прочности окажется недостаточно для системы теплого пола

Нужно предпочесть маты, плотность которых начинается от 35 кг/м³. В противном случае прочности окажется недостаточно для системы теплого пола.

Если вы решили заменить пенополистирольные маты обычным пенополистиролом, то следует выбрать наиболее качественные материалы, которые изготавливаются по технологии экструзии. Закрытая ячеистая структура обеспечивает превосходные термоизоляционные качества наряду с высокой прочностью, а также устойчивостью к нагрузкам на изгиб и сжатие.

Виды матов и их характеристики

Маты для водяного теплого пола практически во всех случаях изготавливаются из экструдированного пенополистирола. У этого материала масса положительных качеств:

• Низкая теплопроводность.
• Срок службы не менее 40 лет.
• Практически отсутствует водопоглощение.
• Отличная звукоизолция.

Применение матов для теплых водяных полов

Но вместе с тем, есть и парочка отрицательных свойств:

• Горючесть.
• Неустойчивость к действию растворителей.

С горючестью научились справляться. Чтобы пенополистирол признать пожаробезопасным, при его производстве, для вспенивания вместо воздуха используют углекислый газ. Но вот слабая сопротивляемость растворителям исправить не возможно. Поэтому производители помещают каждый такой мат в плёнку полиэтилентерефталата (ПТЭФ) или даже полиэтилена. При этом, под плёнкой оказывается и слой фольги, если таковая была на матах.

Для облегчения работ по укладке матов водяного теплого пола, некоторые производители, выпускают листы с замковой фиксацией. Крепление у таких плит напоминает соединение ламината.

Как-то разделить такие маты на группы, довольно проблематично. Ибо материал у них одинаковый, различаются только формы выпуска. И так, маты для теплых водяных полов бывают:

• Листовые
• Рулонные

Листовые маты, это пенополистирольные плиты, у которых с одной стороны сформированы двухсантиметровые выступы — шпеньки. Маты со шпеньками, называются «монтажные маты». Такой размер бобышек позволяет фиксировать между ними трубы, диаметром до 20 мм. Единого размера листа у них нет. Поэтому у каждого производителя свои типоразмеры и способы крепления одного листа к другому. В продаже встречаются «составные монтажные маты», например серия NP, у фирмы Oventrop. У таковых, верхний слой с выступами, имеет толщину основы всего несколько миллиметров. И его требуется настилать на уже уложенные плиты пенополистирола. С одной стороны это удобно, ведь можно подобрать толщину утеплителя по своим нуждам. Но цена на подобные изделия зашкаливает.

Квадратный метр монтажного мата фирмы Oventrop стоит 25 долларов, и это без теплоизолирующего слоя. Отечественный производитель отпускает свои изделия дешевле. У производственной фирмы «Формат», цельный монтажный мат площадью 1 м2, из пенополистирола толщиной 4 см стоит всего 400 рублей. При этом, российская фирма интегрирует на нижнюю часть мата пузырчатую плёнку, что кроме повышения качества тепло- и звукоизоляции, способствует более ровному прилеганию к черновому полу. И добавьте сюда замковые соединения на каждом листе.

Рулонные маты представляют собой такие же, только более узкие, листы, но наклеенные на полимерную матрицу. В результате, их можно скатывать в рулон. По внешнему виду, они напоминают гусеницу танка. Для фиксации полос друг с другом, у них по одному краю находится самоклеющаяся лента, а с другой оставлена плёнка для нахлёста. Такие маты для теплого пола уже не имеют выступов для фиксации труб, но на них нанесена разметка, с шагом 5 см. Соответственно и закреплять в них трубу можно при помощи:

• Монтажной ленты.
• Скобочных гарпунов.
• Клипс.
• Арматурной сетки.

Цены на рулонные маты тоже неоправданно высоки. Например, рулон фирмы «ROTH», обойдётся по 385 р/м2, это при толщине материала 3 см. Но к нему потребуются фиксаторы для трубы. Отечественный производитель «ROLS ISOMARKET», выпускающий продукцию под маркой «Energoflex», предлагает рулонный мат серии «EnergofloorТacker», по 353 р/м2, при толщине 3 см. У него же есть и монтажные маты серии «Energoflоor Pipelock», у которых вместо округлых шпеньков, на лицевой поверхности расположены фиксаторы причудливой формы. Листы размером метр на метр и толщиной 30 мм, стоят 965(!) рублей.

Разновидности системы теплого пола

Существует две основных разновидности системы теплого пола: водяной и электрический.

Водяной – состоит из отопительного контура, по которому перемещается теплоноситель в виде обычной воды или антифриза (в отдельных случаях, когда система используется не круглогодично, а исключительно в зимний период). Используют его чаще всего в частных строениях, поскольку в многоквартирных домах подобная система может быть установлена исключительно с разрешения контролирующих органов.

Основные причины таких сложностей:

• невозможность четкого контроля за расходом потребляемой отдельными плательщиками энергии, а как мы понимаем, никто не позволит использовать ресурсы бесплатно;
• повышенный расход энергии с риском перенагрузки нагревательного оборудования (котла).

Электрические системы подогрева создают тепловую энергию посредством подачи электрического тока на нагревательные элементы.

Нагревание происходит за счет повышенного сопротивления таких элементов, а мощность рассчитывается по формуле Q=IR, где:

• Q – количество выделяемой энергии;
• I – сила тока, подаваемого на нагревательный элемент;
• R – сопротивление нагревательного элемента.

Подобные полы различаются используемыми нагревательными элементами: инфракрасная пленка или обычный кабель с улучшенной изоляцией. Монтаж их прост, но укладка каждого слоя должна быть продуманной

Важно произвести предварительные расчеты мощности такой системы, чтобы не получить настоящего «зверя», которого не выдержит ни одна электрическая сеть

Качественный обогрев помещения может быть произведен, если на каждый квадратный метр будет приходиться примерно 250 кВт мощности, что в совокупности дает очень большое значение, практически неподъемное для многих владельцев.

Плюсы теплого пола

Благоустроенность и эстетика системы

Иначе говоря, это комфортная температура нагреваемой поверхности и комфортный температурный режим в помещении. Кроме того, в месте с такой системой, нет зоны локального перегревания и еле прогреваемых участков. Не имеются видимые элементы отопительной системы. Система не привязана к расстановке мебели в помещении.

В зданиях с напольным отоплением тепло передается не при помощи конвекции, а с помощью теплового излучения. Другими словами, передача тепловой энергии происходит от одной частицы к другой. Конвекционная составляющая конечно присутствует, но она не более 10% от общего теплового излучения и в данном случае ей вполне можно пренебречь.

Универсальность

Следующий плюс теплого пола заключается в том, что здесь можно использовать любой источник энергии, любой теплогенератор, какой угодно тип теплоносителя и тип напольного покрытия.

Стоит обратить внимание на единственный нюанс, который касается напольного покрытия — это если мы имеем дело, скажем, с ламинатом, паркетной доской, паркетом или линолеумом, тут нужно обращать внимание на упаковку и внимательно ознакамливаться с информацией на ней указанной, можно или нельзя использовать данный вид напольного покрытия при монтаже системы «теплый пол»

Здоровье и безопасность

Еще один плюс теплого пола — отсутствует циркуляция пыли благодаря равномерным тепловым потокам, отсутствуют электромагнитные поля по сравнению с электрическими теплыми полами.

Это все обусловлено наличием постоянной циркуляции конвекционных потоков воздуха в помещении, с этими пластами воздуха перемещаются мельчайшие сухие частицы, микроорганизмы, которые могут вызывать аллергические и негативные реакции на организм человека.

Энергоэффективность

Достаточно немаловажный плюс теплого пола. Во-первых, температура теплоносителя, которую мы подаем в трубы теплого пола, максимально возможная по нормам — 55°C. На практике, этот показатель достигает примерно 35-45 градусов. Соответственно это даст возможность снизить затраты на нагрев данного теплоносителя.

Во-вторых, по причине равномерного распределения тепла в помещении и отсутствию необходимости прогревать верхние слои воздуха, средняя температура в помещении снижается примерно на 2°C, без перемен в ощущениях тепла человеком. Данное снижение средней температуры приводит к 15-20% сбережению электроэнергии на нагрев этого пространства. Это если мы говорим с вами о помещении со стандартной высотой потолков до 3 метров. Если рассматривать промышленный или спортивный объект с высокими потолками, то эта экономия может достигать до 30% и 40%. В отопительный период, который в среднем по нашей стране длится около 200 суток, это в финансовом выражении достаточно существенная экономия.

Третий момент — вертикальное распределение тепла, опять же отсутствие необходимости подогревать верхние слои воздуха, что минимизирует тепловые потери через верхние части стен и перекрытия.

Все перечисленные плюсы теплого пола, вытекают из физики самого процесса. Существует возможность увеличить энероэффективность еще на 15-20%, используя различного рода автоматизацию нашей системы, в том числе и погодозависимую автоматику.

Мы не всегда отдаем себе отчет во что нам обойдется та или иная концепция отопления. Нам видно сколько стоит оборудование, согласно спецификации, и думаем что на этом все. Но у этого айсберга есть и небольшая скрытая часть, которая в значительно мере превышает его верхнюю часть. Так вот, верхняя часть айсберга символизирует стартовые затраты на оборудование и монтаж. Но система водяного теплого пола делается не на один год, а на многие десятилетия, поэтому скрытая нижняя часть айсберга показывает затраты на эксплуатацию в течение всего срока эксплуатации системы. Мы ежемесячно платим за энергопотребление, чем энергоэффективней смонтирована система отопления, тем меньше ежемесячно будут составлять расходы за энеропотребление нашего дома.

Выводы

• Монтаж теплых водяных полов нужно начинать с оценки ситуации и замеров. Необходимо решить, будет ли теплый пол основным или все же дополнительным видом обогрева помещения.
• К выбору лучшей подложки под теплый пол нужно подходить ответственно и исходя из характеристик помещения, учитывая не только площадь помещения и предполагаемую температуру, но и влажность и высоту потолков.
• Гораздо надежнее использовать те материалы, которые специально предназначены для теплого водяного пола. Такой подход не только сэкономит время, но увеличит срок службы и позволит экономить до 20% на энергию, затрачиваемую на обогрев помещения.
