Что такое молниезащита и заземление
Молниезащита и заземление частного дома
Если заземляющее оборудование вышло из строя или не соответствует техническим характеристикам или мощностям электрооборудования, это может привести к поломке техники или поражению человека, животного высоковольтным разрядом.
Молния – это электрический разряд, которому свойственны высокие показатели мощности. Напряжение электрического поля природного явления достигает нескольких миллионов Вольт, а сила тока достигает нескольких тысяч Ампер. Поэтому при попадании молнии на приусадебный участок или непосредственно в сооружение происходят устрашающие последствия – бытовая техника выйдет из строя без возможности восстановления, сеть электроэнергии будет подлежать замене, также молнии даже с небольшим разрядом несут опасность для человеческих жизней.
Опыт – особая ценность
Создание молниезащиты требует опыта и сноровки. Неправильно подобранные сверла, невнимательное установка заклепок, неумелое использование вибромолота не дадут возможности выполнить громоотвод качественно. Конфигурация кровли и высота стен дома зачастую требуют знаний промышленного альпинизмом. Гордостью монтажных бригад компании Амнис являются их бригадиры, прошедшие курсы промышленного альпинизма.

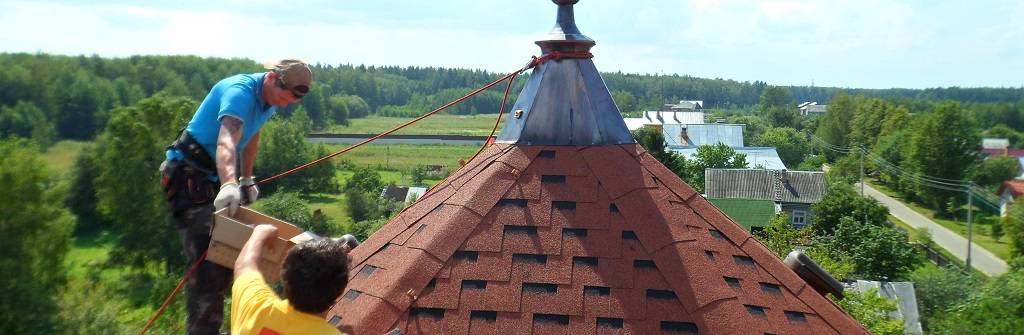

Монтаж молниезащиты дома имеет много тонкостей. Как именно жестко закрепить держатели грозозащиты на стене и кровле, какие метизы позволят выполнить монтаж молниеприемника на вентиляционной шахте из полого кирпича, как не повредить покрытие кровли и светопрозрачные конструкции при монтаже? Мелочей из которых складывается качество – великое множество и это требует специализации и большого опыта.
В процессе создания молниеотвода иногда возникают ситуации, требующие оперативного решения. К примеру, изменение места установки заземлителя молниеотвода, продиктованное расположением излюбленной клумбы, вполне может быть согласовано с бригадиром монтажной бригады, обладающим достаточными знаниями и опытом для небольших корректировок системы.
- Компания Амнис создавалась как организация со специализацией – громооотводы.
- С 2002 года мы совершенствуем технологии монтажа – исследуем новые материалы, применяем изделия ведущих производителей в отрасли, контролируем качество работ на каждом выполненном нами молниеотводе. Мы концентрируем свои усилия над созданием долговечной и эффективной молниезащиты. Все это позволяет нам гордиться качеством выполненных работ. Мы будем рады установить на Ваш дом громоотвод, который защитит от беды и прослужит долгие годы!
| Закажите коммерческое предложение Заказать предложение | Задайте нам любые вопросы Спросить |
Устройство заземления на улице у дома
Устройство контура заземления в частном доме – это штыри, вбитые в грунт вертикально, которые обвязываются между собой проводниками. И вся эта конструкция соединяется с распределительным щитком в доме. Перед тем как сделать заземление в частном доме, необходимо подготовить необходимые инструменты и материалы.
Из инструментов понадобятся лопаты, лом, кувалда, молоток, сварочный аппарат с электродами, болгарка, гаечные ключи. Из материалов:
- металлический уголок размерами 50х50х5 мм;
- стальная лента шириною 40 мм и толщиною 4 мм;
- металлическая проволока катанка диаметром 8-10 мм.
Чисто в конструктивном исполнении домовый контур заземления представляет собой равносторонний треугольник, в углы которого вбиваются металлические заземлители. Для этого и используется металлический уголок. Глубина вбивания – 2,5-3,0 м. Сделать это можно самостоятельно обычной кувалдой. Если грунт на участке твердый, то можно сначала провести углубление при помощи бура на глубину 1,5 м, после чего добить уголки кувалдой.
Монтажный процесс необходимо начать с нанесения на грунт размеров и формы заземляющего контура. После чего по всему периметру выкапывается траншея шириною до 60 см, чтобы было удобно проводить сварку, и глубиною 80-100 см. Вбиваются заземлители. Чтобы процесс вхождения в грунт уголков проходил без проблем, рекомендуется их концы заострить под конус. До упора забивать не надо, нужно чтобы над дном траншей остались торчать края штырей, приблизительно 20-30 см.
Теперь необходимо уголки состыковать между собой горизонтальными элементами контура заземления. Для этого используется металлическая лента. Соединение производится только электрической сваркой. Никаких болтов, которые под землей покроются коррозией, а это частичное или полное отсутствие контакта, что приведет к неэффективности заземления в загородном доме.
Следующий этап – это соединение сделанного контура с распределительным щитком в доме. Для этого можно использовать или катанку, или ту же металлическую полосу. По двору соединительный контур проводится в траншее, внутри дома по стене или плинтусу. На конце проводника, который вошел в дом, приваривается болт М6 или М8. На него будет надеваться кольцо провода, отвечающего за внутреннее заземление частного дома. Крепление производится аналогичной гайкой. Может понадобиться изоляция стыков.
Места сварки надо обязательно обработать антикоррозийными составами. Но весь контур окрашивать или покрывать каким-то защитными составами запрещено. Потому что в системе необходим полный контакт с землей, куда будут уходить блуждающие токи.
На этом монтаж контура заземления для частного дома можно считать законченным. Поэтому убедитесь, что сварочные стыки прочные, после чего лопатами надо закопать траншеи. Кстати, эту технологию можно использовать и для сооружения системы молниеотвода (громоотвода). Вот такое устройство заземления в частном доме можно сделать своими руками.
Необходимо отметить, что правильная форма заземления частного дома – это необязательно треугольник. Можно использовать квадрат, окружность, линию и другие фигуры
Важно, чтобы сам контур не создавал сопротивления, поэтому максимальное количество вбитых вглубь земли заземлителей и их горизонтальных собратьев было как можно больше. Хотя треугольник – проверенный временем вариант
И еще один немаловажный момент – расстояние от домашнего контура системы заземления до фундамента дома не должно быть меньше одного метра.
Как правильно сделать заземление в частном доме с учетом нормативов
Планируя обустройство заземления, следует сначала разобраться с терминологией. Основные понятия, которые вам необходимо знать:
- Заземляющий проводник – это провод с максимальной проводимостью, подключающий прибор (потребитель электроэнергии) к заземлителю.
- Заземлитель – каркас из устойчивого к коррозии материала, хорошо проводящего ток, закопанный в грунт.
Важное условие для эффективной работы контура – плотный контакт с грунтом
В процессе изучения вопроса вы можете столкнуться с термином «земля». Под ним обычно объединяют все составляющие части конструкции заземления.
Контуры заземления в частном доме, требования по обустройству:
- при установке конструкции не используется механическое бурение грунта, придется копать яму;
- в качестве заземлителя используют стальной уголок длиной 3 метра;
- для конструкции потребуется 3-4 уголка. Их следует скрепить между собой металлической полосой при помощи сварки;
- к конструкции присоединяется заземляющий проводник с сечением от 6 мм2, второй конец проводника подсоединяются к щитку.
Есть еще несколько важных требований, и при обустройстве контура нужно выполнить хотя бы одно из них:
- выровнять значения потенциалов;
- установить автоматику для отключения электричества в аварийной ситуации;
- использовать проводку с надежной двойной изоляцией;
- установить разделительные трансформаторы на разные объекты на участке.
Как правильно сделать заземление описано в стандарте ГОСТ Р 50571.5.54-2013. В частности, в этом документе описано, чего нельзя делать при подобных работах. Отметим только два наиважнейших момента: нельзя заземлятся на трубопроводы (даже пластиковые) и оставлять заземляющий проводник на поверхности без надлежащей защиты от влаги.
Проводник должен быть надежно закреплен к заземлителю
Заземление частного дома своими руками: схемы и рекомендации
Даже если участок загородного домовладения полностью застроен, всегда можно найти место для контура. Его вполне можно разместить и на территории сада или цветника. Контур заглублен в грунт и не причинит вреда растениям.
Вы можете высадить над контуром клумбу или декоративный садик
Схема заземления на даче своими руками начинается с определения количества потребителей и установки проводки с использованием заземляющего проводника в каждой розетке. Шина заземления ставится в общем щитке.
Схема при 220 или 380 вольт напряжения принципиально не различается. Контур все тот же, есть только нюансы в способах подключения.
Схема частного дома 380 вольт 3 фазы
Заземляющий проводник, идущий от щитка к контуру, должен быть цельным. Любая скрутка или даже сварка повышает сопротивление и снижает эффективность системы.
Заземление в частном доме, схемы контура заземления
Шины можно соединять кругом, линией или треугольником. Треугольник традиционно считается самой надежной конструкцией. Даже при случайном отделении одной шины, контур будет работать.
Расчет заземления для частного дома: формулы и примеры
Правила устройства электроустановок (ПУЭ) и ГОСТ устанавливают точные рамки, сколько Ом должно быть заземление. Для 220 В – это 8 Ом, для 380 – 4 Ом. Но не стоит забывать, что для общего результата учитывается и сопротивление грунта, в котором устраивается заземляющий контур. Эти сведения можно узнать из таблицы.
| Вид грунта | Максимальное сопротивление, Ом | Минимальное сопротивление, Ом |
| Глинозем | 65 | 55 |
| Гумус | 55 | 45 |
| Лёсовые отложения | 25 | 15 |
| Песчаник, залегание грунтовой воды глубже 5 м | 1000 | – |
| Песчаник, грунтовые воды не глубже 5 м | 500 | – |
| Песчано-глинистая почва | 160 | 140 |
| Суглинок | 65 | 55 |
| Торфяник | 25 | 15 |
| Чернозём | 55 | 45 |
Зная данные можно использовать формулу:
Формула расчета сопротивления стержня
где:
- Ro – сопротивление стержня, Ом;
- L – длина электрода, м;
- d – диаметр электрода, м;
- T – расстояние от середины электрода до поверхности, м;
- Рэкв – сопротивление грунта, Ом;
- Т – расстояние от верха стержня до поверхности, м;
- ln – расстояние между штырями, м.
Но пользоваться такой формулой сложно. Для простоты предлагаем воспользоваться онлайн-калькулятором, в который нужно только внести данные в соответствующие поля и нажать кнопку рассчитать. Это исключит возможность ошибки в вычислениях.
Для расчета количества штырей воспользуемся формулой
Формула расчета количества стержней в контуре
где Rn – нормируемое сопротивление для заземляющего устройства, а ψ – климатический коэффициент сопротивления грунта. В России за него принимают 1.7.
Рассмотрим пример заземления для частного дома, стоящего на черноземе. Если контур выполняется из стальной трубы, длиной 160 см и диаметром – 32 см. Подставив данные в формулу получим no = 25.63 х 1.7/4 = 10.89. Округлив результат в большую сторону, получается нужное количество заземлителей – 11.
Поражающие факторы молнии
Но перед тем как разобраться со способами защиты дома от возможного поражения молнии, следует рассмотреть поражающие факторы этого явления.
Всего этих факторов два.
Первичный.
Это прямое попадание молнии в дом, в результате чего он может получить повреждение конструкции, существует возможность возникновения пожара. Данный фактор является самым опасным.
Вторичный.
Для дома и жильцов менее опасен. Данный фактор сводится к появлению электромагнитной индукции в проводке дома при разряде молнии рядом с домом.
Из-за индукции в проводке происходит значительный скачок напряжения, который способен повредить все электроприборы в доме, подключенные к сети.
И если от вторичного фактора можно обезопаситься без дополнительного оснащения путем отключения всех приборов от сети во время грозы, то первичного фактора защитится таким способом невозможно, нужно оснащение дома молниезащитой.
Штат Огайо, дом в который попала молния.
Поскольку молния – это всего лишь электрический разряд хоть и большой силы, но он действует как любой другой разряд, то есть движется по пути наименьшего сопротивления.
Обеспечение этого пути и является задачей молниезащиты.
Если молния попадет в дом, оснащенный таким типом защиты, то электрический разряд по нему уйдет в землю, не нанося ущерба зданию.
В народе такая зашита называется заземлением дома, молниеотводами, громоотводами.
Что касается последних, то определение не совсем верно, ведь гром – это всего лишь звуковое сопровождение, возникающее при разряде молнии.
Отличия между традиционным и штыревым заземлением
Традиционный контур заземления, который обычно монтируют самостоятельно, представляет из себя весьма громоздкую и трудоемкую подземную конструкцию.
Забивается несколько вертикальных электродов (уголок, труба, прут), между ними прокапывается траншея, и все они соединяются между собой горизонтальными связями (шиной или прутком).
Расстояние между вертикальными электродами должно быть не меньше их длины. Чем же плох такой способ?
Во-первых, мало кому охота перекапывать свой участок метровыми траншеями, а если территория оказалась уже облагорожена, то вообще возникает тупиковая ситуация. Кроме того, все эти ржавые металлические уголки, трубы и шины, находясь в земле, через несколько лет эксплуатации (буквально за 5-7 лет) начинают усиленно разрушаться.
Поэтому на сегодняшний день большую популярность получила другая система заземления, а именно — модульно штыревая или глубинная. Наиболее известные фирмы производители в наших краях Galmar и ZandZ.
Как известно, сопротивление заземляющего устройства зависит от:
типа грунта
времени года
глубины залегания электродов
Таким образом, если один электрод путем постепенного наращивания, забить на максимально возможную глубину, то можно получить идеальные показатели сопротивления. На этом принципе и работает глубинное заземление.
намного долговечнее
на порядок проще в монтаже
и при этом стоит уже не так дорого (можно найти комплекты порядка 5000 рублей)
Плюс ко всему этому, весь монтаж обходится без сварочных работ.
Именно необходимость сварки многих останавливает от самостоятельного выполнения данной работы. Либо нет аппарата, либо нет необходимых навыков.
Вот и приходится нанимать сторонних электриков.
Все заземление занимает место на территории вашего дома, буквально несколько квадратных сантиметров.
А еще его без проблем можно сделать прямо в подвале здания.
В среднем выходит, что в частном доме без котла для достижения требуемых 30 Ом, придется забить электрод общей длиной на 6-9 метров. Для дома с газовым отоплением (R=10 Ом) – на 9-15 метров.
Это усредненные показатели. Более точные данные всегда индивидуальны и напрямую зависят от региона, где вы проживаете, качества и состава грунта.
Если ваш дом построен на песке, однозначно покупайте 15-ти метровый комплект. Даже без наличия газового котла.
Расстояние трассы заземлителя от стены также регламентируется. В отличие от вводного кабеля оно должно быть не менее 1 метра.
Для подземного кабельного ввода этот показатель – 0,6м. Почему так, подробно читайте об этих и других требованиях в отдельной статье.
Подключение контура по схеме TN-C-S
Система заземления частного дома своими руками по схеме TN-C – это, как правило, двухпроводная разводка, в которой один провод является фазой, второй нулевой выполняет сразу две функции: рабочего проводника N и защитного PE. Чтобы перевести на схему TN-C-S, необходимо внутри распределительного щитка установить дополнительную шину. Она должна иметь металлический контакт с корпусом электрощита. К ней будут присоединены нулевой провод питающей сети и проводник от нового заземляющего контура, собранного своими руками.
Новую шину нужно соединить с шиной, к которой был соединен нулевой провод N, выходящий из дома. При этом контакта шины N с щитком не должно быть. По сути, так и получится, потому что в щитке на шине устанавливается диэлектрический клеммник, через который и проводится соединение. Кстати, фазный провод также изолирован от элементов распределительного щита и его корпуса.
Последний этап, как правильно сделать заземление в частном доме по системе TN-C-S, это соединить между собой новую шину и заземлительный контур. Обычно для этого используется медный многожильный кабель сечением не меньше 4 мм², один конец которого крепится к щитку, второй к болту, приваренному на конец заземляющего проводника на вводе в дом.
Конструкция молниезащиты
Теперь по конструкции молниезащиты, поговорим пока только о внешней.
Состоит она всего из трех элементов – молниеприемника, токоотводов и заземлителя.
Молниеприемник.
Принимает на себя разряд молнии, поэтому он закрепляется на крыше дома, чтобы сам приемник был наивысшей точкой.
Простейшим является стержневой тип приемника.
Стандартным считается металлический прут диаметром 10-18 мм, и длиной от 250 мм.
Можно также использовать и трубу, но только торцы ее должны быть заварены.
Количество приемников рассчитывается от размера здания. На небольшие дома достаточно одного, если же площадь дома превышает 200 м кв. устанавливается два стержня с расстоянием между ними от 10 м.
Чтобы разряд по приемнику не перешел к дому, его закрепляют на крыше при помощи деревянных брусков или специальных крепежей.
Некоторые, чтобы не портить внешний вид дома, молниеприемник устанавливают на отдельной опоре возле дома.
Некоторые, если есть возможность, крепят дополнительный молниеприемник прямо на дереве.
Особой разницы нет, поскольку даже у рядом установленного молниеприемника зона защиты будет покрывать дом.
Основным условием установки приемника – он должен располагаться выше дома, а также других построек возле него.
Еще один тип молниеприемника – тросовый.
Используется трос, который натягивается по всей длине конька крыши и закрепляется на деревянных опорах. Важным условием является натяжка троса – он не должен касаться крыши.
Третий тип приемника – сетка.
Ее изготавливают из любой проволоки (стальной, алюминиевой и др.) с сечением не менее 6 мм.
Ее натягивают по площади всей крыши, ячейки этой сетки должны формировать квадрат примерно 6х6 м.
При этом сетка тоже не должна касаться крыши, ее закрепляют на деревянных или специальных токонепроводящих опорах на высоте 6-8 см от крыши.
Строгих предписаний к использованию того или иного типа молниеприемника нет, использовать можно любой, все они вполне эффективны, поэтому выбираются они по желанию.
Токоотводы.
Далее о втором элементе данной защиты – токоотводах.
Основной задачей их является передача разряда от приемника к заземлителю.
Чаще всего в качестве токоотводов используется стальная проволока диаметром от 6 мм.
Если стены дом сделаны из кирпича или пеноблока, в общем, из любого негорючего материала, то можно токоотвод закрепить вдоль стены в любом незаметном месте, главное, не возле окон и входных дверей.
Можно в качестве токоотвода использовать и металлическую ленту, но толщиной не менее 2 мм и шириной от 30 мм.
Токоотвод крепится к приемнику при помощи сварного, болтового или спайного соединения.
От количества концов молниеприемников зависит количество токоотводов.
Если используется только один стержневой приемник, то к нему крепится один отвод. При использовании тросового приемника нужно уже два отвода.
Также два токоотвода применяется при сеточном приемнике.
Заземлитель.
Последний элемент – заземлитель. Самым простым заземлителем являются два металлических прута, заглубленных в землю на 2-3 м.
Расстояние между ними должно составлять не менее 3 м. Эти пруты должны быть перемкнуты между собой перемычкой на уровне 0,5-0,8 м в земле. К этой перемычке и подсоединяется токоотвод.
На грунтах с высоким уровнем грунтовых вод лучше использовать горизонтальное положение заземлителя на глубине от 0,8 м. При этом заземлителем должен выступать металлический уголок или полоса шириной от 50 мм и толщиной от 4 мм.
Соединяется заземлитель с токоотводом только сварным соединением.
Читайте по теме — защита электроприбов с помощью специальных устройств.
Устройство заземления своими руками: поэтапная инструкция
Если Вы задаетесь вопросом: «как сделать заземление на даче?», то для выполнения данного процесса потребуется следующий инструмент:
- сварочный аппарат или инвертер для сварки металлопроката и вывода контура на фундамент здания;
- угловая шлифмашинка (болгарка) для разрезания металла на заданные куски;
- гаечные глючи для болтов с гайками М12 или М14;
- штыковая и подборная лопаты для рытья и закапывания траншей;
- кувалда для вбивания электродов в землю;
- перфоратор для разбивания камней, которые могут встречаться при рытье траншей.
Чтоб правильно и согласно нормативным требованиям выполнить контур заземления в частном доме нам потребуются следующие материалы:
- Уголок 50х50х5 — 9 м (3 отрезка по 3 метра).
- Сталь полосовая 40х4 (толщина металла 4 мм и ширина изделия 40 мм) — 12 м в случае вывода одной точки заземлителя на фундамент здания. Если же Вы хотите выполнить контур заземления по всему фундаменту к указанному количеству добавьте общий периметр здания и еще возьмите запас для подрезки.
- Болт М12 (М14) с 2 шайбами и 2-я гайками.
- Медный заземлитель. Может быть использована заземляющая жила 3-х жильного кабеля либо провод ПВ-3 с сечением 6–10 мм².
После того как все необходимые материалы и инструменты есть в наличии можно переходить непосредственно к монтажным работам, которые детально расписаны в следующих главах.
Выбор места для монтажа контура заземления
В большинстве случаев рекомендуется монтировать контур заземления на расстоянии в 1 м от фундамента здания в месте где оно будет скрыто от человеческого глаза и к которому будет сложно добраться как людям, так и животным.
Такие меры необходимы для того, что при повреждении изоляции в электропроводке потенциал будет идти на контур заземления и может возникнуть шаговое напряжение, которое может привести к электротравме.
Выполнение земляных работ
После того как было выбрано место, выполнена разметка (под треугольник со сторонами 3 м), определено место вывода полосы с болтами на фундамент здания можно приступать к земляным работам.
Для этого необходимо с помощью штыковой лопаты по периметру размеченного треугольника со сторонами по 3 м снять слой земли в 30–50 см. Это необходимо для того, чтоб в дальнейшем без особых трудностей к заземлителям приварить полосовой металл.
Также стоит дополнительно прокопать траншею такой же глубины для подвода полосы к зданию и выводу ее на фасад.
Забивание заземлителей
После подготовки траншеи можно приступать к монтажу электродов контура заземления. Для этого предварительно с помощью болгарки необходимо заточить края уголка 50х50х5 или круглой стали диаметром 16 (18) мм².
Далее выставить их в вершины полученного треугольника и с помощью кувалды забить в землю на глубину 3 м
Также важно чтоб верхние части заземлителей (электродов) находились на уровне выкопанной траншеи чтоб к ним можно было приварить полосу
Сварные работы
После того как электроды будут забиты на необходимую глубину с помощью стальной полосы 40х4 мм необходимо сварить между собой заземлители и вывести данную полосу на фундамент здания где будет подключен заземляющий проводник дома, дачи или коттеджа.
Там, где полоса будет выходить на фундамент на высоте 0.3–1 мот земли, необходимо приварить болт М12 (М14) к которому в дальнейшем будет подключено заземления дома.
Обратная засыпка
После выполнения всех сварных работ полученную траншею можно засыпать. Однако перед этим рекомендуется залить траншею соляным раствором в пропорции 2–3 пачки соли на ведро воды.
После полученную почву необходимо хорошо утрамбовать.
Проверка контура заземления
После выполнения всех монтажных работ возникает вопрос «как проверить заземление в частном доме?». Для этих целей конечно обычный мультиметр не подойдет, поскольку у него очень большая погрешность.
Для выполнения данного мероприятия подойдут приборы Ф4103-М1, Клещи Fluke 1630, 1620 ER и так далее.
Однако эти приборы очень дорогие, и если Вы выполняете заземление на даче своими руками, то для проверки контура Вам будет достаточно обычной лампочки на 150–200 Вт. Для данной проверки Вам необходимо один вывод патрона с лампочкой подключить к фазному проводу (обычно коричневого цвета) а второй — к контуру заземления.
Если лампочка будет ярко светить — все отлично и контур заземления полноценно функционирует, если же лампочка будет тускло светить или вообще не испускать световой поток — значит контур смонтирован неверно и нужно либо проверять сварные стыки или монтировать дополнительные электроды (что бывает при низкой электропроводимости почвы).
Глубинный заземлитель
Устройство
Данный вид представляет собой несколько металлических стержней, вертикально погружённых в грунт на определенную глубину и соединённых с заземляющей шиной-контуром. Расчёт заземления и заглубления производится методом определения величины сопротивления.
Длина контура также зависит от характеристик грунта. Рекомендуется к каждому отдельному токоотводу заземляющего контура подсоединять один глубинный заземлитель длиной не менее 9 метров, прокладываемый на расстоянии не менее 1 метра от защищаемого объекта. По DIN V VDE V 0185 для категорий молниезащиты III и IV длина заземлителя должна составлять минимум 2,5 метра. Монтаж заземления производится с помощью бензо-, электро- или пневмомолотов (в зависимости от конкретного типа грунта). При оборудовании защиты в частном доме возможна установка заземляющих стержней вручную. Соединения, расположенные в земляном грунте, необходимо обезопасить от коррозии и подсоединить к шине уравнивания потенциалов.
Материалы для изготовления кольцевого контура:
- Оцинкованная или нержавеющая сталь, — плоский проводник, размер 40х4 мм, — круглый проводник, диаметр 20 мм,
- Оцинкованная сталь, труба, сечением 25 мм,
Важным элементом глубинного заземления является модульно-штыревая система. При этом монтаж модульных заземлителей производится штырями (стержнями), заглубленными один за другим с помощью ударного электроинструмента. В отдельных случаях в процессе установки это позволяет достигать глубины более 30 метров. Основной фактор, влияющий на глубину укладки и количество стержневых заземлителей — удельное сопротивление грунта. Профессиональный расчет заземления позволит определить все параметры системы максимально точно.
Соединение между стержнями и шиной создаётся резьбовое или безрезьбовое. Площадь, которую занимают элементы схемы при производстве работ по устройству модульно-стержневого контура, минимальна. Это позволяет производить монтаж заземления даже в подвалах строений.
Модульный принцип устройства заземления является альтернативой классической схеме. Устройство по классическому принципу основано на том, что вертикальные стержни-заземлители сравнительно небольшой длины забиваются друг за другом по прямой линии или хаотично, с учётом расстояния для снижения экранирования.
Измерение сопротивления растеканию желательно производить по мере работы, после каждого вбитого штыревого элемента. К сожалению, при самостоятельном устройстве заземлителя в загородном коттедже или на даче аппаратура для измерения сопротивления растеканию, как правило, отсутствует, и заземляющая конструкция делается «на глаз». В общем случае число вертикальных заземлителей и длина горизонтального проводника зависят от искомого результата. При этом необходимо знать удельное сопротивление грунта. Соответственно, для грунта с большим удельным сопротивлением понадобится в несколько раз больше заземлителей.
Важнейшее преимущество глубинной системы — ее доступность и простота установки. Монтаж такого контура можно осуществить самостоятельно. Заземление зданий дачного типа чаще всего делают именно таким способом. К недостаткам этого варианта можно отнести несколько меньшую, по сравнению с другими типами заземлителей, эффективность устройства при обслуживании электроустановок.
Особенности пассивного варианта защиты внешнего типа
Устройство молниеотвода в частном строительстве отличается простотой. В составе три элемента – молниеприёмная часть, токоотводящая и заземлительный элемент. Строение токоотводов и заземлителей существенных конструктивных отличий не имеют. Разделение же молниеприёмников в пассивном варианте защиты выделяет три типа, описанных ниже.
Штыревой молниеприёмник
Он считается самым распространённым видом улавливателя разрядов атмосферы среди пассивных внешних устройств. Представляет он из себя длинные пруты из металла (не менее 2 метров) с сечением минимум в 10 мм. Большая площадь крыши требует большего количества этих штыревых элементов. Рекомендуется устанавливать их через каждые 10 метром. Соответственно небольшие дачные или жилые строения могут обойтись и одним стержнем.
Установка штыревых молниеприёмников на частных строениях производится специальными диэлектрическими крепежами, исключающими возможность перехода разряда на здание. Также монтаж молниеотвода возможен на отдельно стоящей специальной опоре либо высоком дереве, находящемся в непосредственной близости от сооружения. Это актуально для хозяев, которые не желают портить внешний экстерьер строения лишними элементами.
Штыревой молниеприёмник Источник amazonaws.com
Тросовый молниеотвод
Таким типом молниеприёмников часто пользуются при организации защиты строения с металлочерепичной кровлей. Особенностью такой крыши есть повышенная способность к электропроводности атмосферных электроразрядов. Потому она должна быть особенно качественно защищена от возможных грозовых ударов.
Эффективность тросовых молниеотводов выше штыревых. Однако монтажные работы выделяются повышенными трудозатратами. Как следует из названия, при монтаже этой разновидности приёмника разрядов применяется металлический тросик, устанавливаемый по коньку крыши строения на всю длину.
Тросовый молниеприёмник Источник stroikairemont.com
Как сделать молниезащиту дома
Молниеотвод представляет собой устройство, возвышающееся над защищаемым объектом, через которое ток молнии, минуя защищаемый объект, отводится в землю.
Бытует мнение, что молниеотвод предназначен как бы «перехватывать» молнию на подлете ее к дому или другому строению – это немного неверно, хотя суть от этого, конечно же, не меняется.
На самом деле молниеотвод, представляющий собой идеальный электропроводник, уходящий вертикально в грунт и поднятый максимально высоко в воздух, как бы «провоцирует, вызывает» образование электрического разряда именно над собой. И если разряд в облаке все-таки образуется, то он беспрепятственно по кратчайшему пути уходит через систему молниезащиты прямо в землю. То есть молниеотвод – сооружение придуманное для намеренного вызова короткого замыкания между грозовым облаком и поверхностью земли именно там, где это необходимо сделать, чтобы обезопасить близлежащие объекты.
Виды контуров заземления
Для быстрого «стекания» тока в землю наружная подсистема перераспределяет его на несколько электродов, расположенных в определенном порядке для увеличения площади рассеивания. Выделяются 2 основных вида соединения в контур.
Треугольник – замкнутый контур
В данном случае отвод тока реализуется при помощи трех штырей. Их жестко соединяют железными полосами, которые становятся ребрами равнобедренного треугольника. До того, как заземлить дом таким способом, необходимо разобраться в геометрических пропорциях. Действуют следующие правила:
- Количество штырей, полос – по три.
- Штыри монтируются в углах треугольника.
- Длина каждой полосы равна длине прута.
- Минимальное заглубление всей конструкции – о,5 м.
Конструкцию собирают до монтажа заземления на поверхности. Самое надежное соединение – сварное. Шина изготавливается из полосы достаточного сечения.
Линейный
Такой вариант составляется из нескольких электродов, расположенных в линию или полукругом. Используется разомкнутый контур в тех случаях, когда сформировать замкнутую геометрическую фигуру не позволяет площадь участка. Расстояние между штырями выбирается в пределах 1-1,5 глубины. Недостаток способа – увеличение количества электродов.
Указанные виды наиболее часто используются при обустройстве заземления частного дома. В принципе, замкнутый контур можно сформировать в форме прямоугольника, многоугольника или круга, но потребуется большее количество штырей. Главное преимущество замкнутых систем – продолжение функционирования в полном объеме при разрыве связки между электродами.
