Особенности монтажа на утепленный фасад или на вентилируемый
Как установить наружный блок кондиционера на вентилируемый фасад? Как закрепить кронштейны? Можно ли крепиться к каркасу стальному, оцинкованному, из нержавеющий стали или алюминиевому профилю? Что из себя представляет этот, так называемый «вентилируемый фасад»?
Так выглядит схема монтажа вентилируемого фасада с установкой декоративной керамогранитной плитки
Чтобы уменьшить теплоотдачу здания и съэкономить на отделке (не нужно выполнять мокрую штукатарку, шпатлевку и окраску), его обшивают вентилируемым фасадом. К стене при помощи тарельчатых дюбелей крепится минераловатный (пенополистирольный) утеплитель. Около 4 см остается зазор для циркуляции воздуха, чтобы высушить эти слои, если на них попала влага. И поверх этого дом обкладывается различными материалами от керамогранита до алюминиевого листа, от асбестоцементных, фиброцементных листов или других материалов. Вот этот вентилируемый фасад и создает большие сложности монтажникам для установки наружного блока кондиционера.
Проектировщики учли все ньюансы и создали чертеж для монтажа кронштейнов для установки кондиционера на вертилируемый фасад.
А теперь разберем информацию указанную на чертежах в деталях. Прежде всего, как вы должны были заметить, кронштейны должны быть всегда закреплены к фасаду здания на шпильках, очень длинных болтах от 12-14 мм и более, «глухарях», как мы их называем. Шпильки ставятся иногда насковозь! Если стена дома сделана из пенобетона! На концы вместо одной гайки, следом накручивается вторая — контргайка. Все болты, шайбы, шпильки идут под номерами М10. Перестраховываемся. Всегда слой утеплителя на том месте, где будет стоять кронштейн, вырезается. Затем, по возможности, он ставится на место, им заполняются все пустоты.
Сами кронштейны покупаются удлиненные 500 мм на 500 мм, или 600 мм на 600 мм. Здесь необходимо, чтобы при установке самого наружного блока, расстояние между ним и фасадом было 8-10 см для забора воздуха вентилятором. А то смотришь иногда, как стоят такие блоки на коротких кронштейнах 450 на 450 мм и их блоки вплотную подходят к фасаду. Ни о какой нормальной работе наружного блока кондиционера уже речь не идет. А иногда их и просто «зашивают» тем самым выполняя некачественно.
У некоторых кронштейнов для крепления их к стене сделаны даже не два отверстия, а три. Как вы видите на этих фотографиях, что также повышает прочность конструкции.
Варианты отвода конденсата
Существует несколько способов дренажа кондиционеров. Самый простой – сделать в стене или окне отверстие и пропустить через него на улицу шланг, который одним концом соединяется с патрубком ванночки, находящейся под испарителем внутреннего блока агрегата. Именно простота проделываемых операций считается большим плюсом данного способа.
Но есть у него и отрицательные стороны:

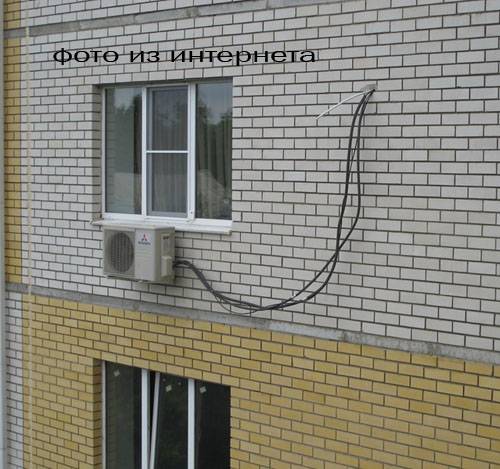

- висячий со стороны стены шланг никак не увеличивает презентабельность внешнего вида строения, особенно это касается частного дома;
- со свободного конца шланга во время работы кондиционера все время будет капать вода, которая, если попадет на соседний отлив окна (нижний), приведет к скандалу с соседями.
Второй вариант отвода конденсата – это соединить дренажную трубку с канализацией. Способ для многих помещений идеальный, но у него есть одна большая проблема – отсутствие канализационного участка в помещении, где установлен внутренний блок кондиционера. Выход из положения:
- Провести монтаж канализационных труб в это помещение с уклоном до 3%.
- Провести монтаж дренажных трубок до ближайшего участка канализации с тем же минимальным уклоном.
Какой вариант отвода конденсата от кондиционера в канализацию выбрать, каждый решает сам. Но необходимо обозначить, что наименьшие затраты как в плане финансов, так и в плане трудоемкости проводимых работ относятся ко второму методу. Во-первых, дренажные трубки можно прокладывать и внутри стены по проделанным штробам с последующей заделкой ремонтными растворами, и по напольному основанию с последующей отделкой.
Во-вторых, в качестве дренажных трубок можно использовать любые полые изделия герметичного типа. Чаще для этого приобретают гофрированную трубу мелкого диаметра.
Внимание! Чтобы неприятные запахи не проникали внутрь помещения из системы канализации, на стыке соединения дренажных трубок и труб канализационной системы устанавливается гидрозатвор в виде обычного канализационного сифона. Если возможности монтажа сифона нет, то гофрированную трубку изгибают в виде буквы «S»
Тоже эффективный вариант
Тоже эффективный вариант.
И еще один момент. Если кондиционер долгое время не эксплуатируется, то гидрозатвор высыхает, что приводит к проникновению неприятных запахов из канализации. Поэтому периодически в систему слива надо заливать немного воды. И это, наверное, единственный минус данного способа.
Третий вариант отвода конденсата – установка специального насоса. Этот способ дренажа используется лишь в двух случаях: большая длина дренажной системы, в ней присутствуют перепады. В бытовых кондиционерах помпы в комплектацию не входят, хотя они продаются, как отдельный элемент, и приобрести его, плюс смонтировать не составит большого труда. Практически во всех промышленных агрегатах насосы для дренажа устанавливаются на заводе.
Насосы обязательно входят в стандартную комплектацию кассетных и канальных кондиционеров. Есть помпы, которые устанавливают во внешние блоки, но чаще их монтаж производится во внутренние. Обычно они комплектуются дополнительно емкостью, в которой собирается конденсат. А уже из нее насос откачивает жидкость.
Общая информация
Выше мы уже объяснили, как выглядит типичная дренажная система кондиционера и для чего она необходима. Без дренажа сплит система не сможет работать полноценно, это необходимо для отвода конденсата и слива воды за пределы комнаты.
Дренажная ванночка во внутреннем блоке постепенно наполнится водой, которую нужно куда-то вывести. Для этого к ванночке подсоединяется т.н. дренажная трубка (о ней мы еще поговорим далее). Дренажную трубку можно вывести на улицу или в канализацию. Давайте подробнее рассмотрим оба этих варианта.

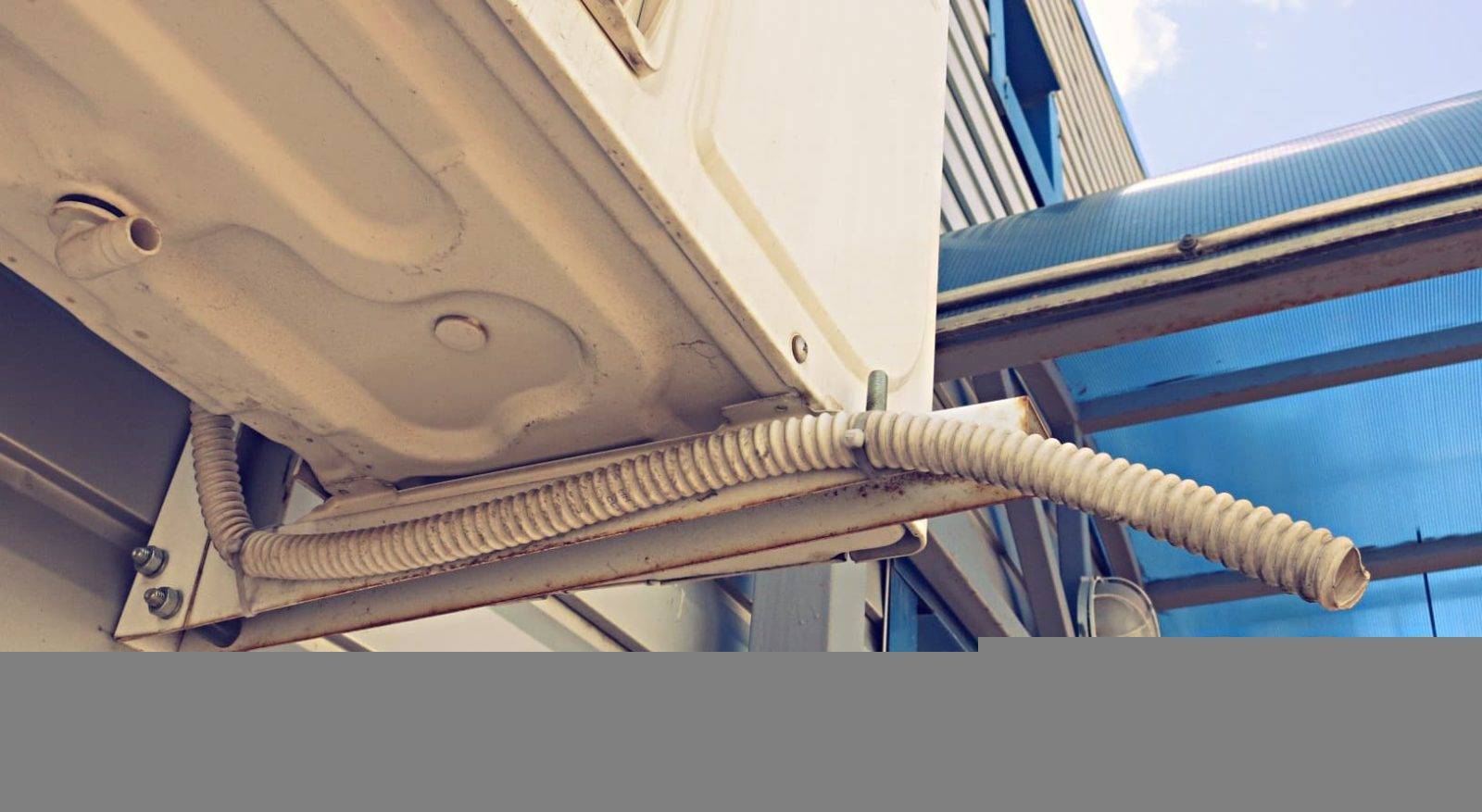

Слив конденсата на улицу
Вывод дренажной трубы для кондиционера на улицу — самый дешевый и простой вариант. Трубка выводится через специальное отверстие в стене вместе с трассой кондиционера. К этому способу прибегает большинство владельцев сплит систем. И зачастую монтажники даже не предлагают никаких альтернативных вариантов.
Это удобный и простой метод отвода конденсата, но у него есть ряд существенных недостатков. Во-первых, если неудачно подобрать местоположение трубки, вода будет стекать на соседский балкон, окна или на голову прохожим. Рано или поздно это заканчивается скандалом.
Во-вторых, в трубку забивается пыль, пух и… насекомые. Они организуют там свои гнезда и активно размножаются. В конце-концов это приводит к засору, который необходимо прочистить.
Слив конденсата в канализацию
Сифон для кондиционера
Но существует и другой способ, как можно организовать слив с кондиционера. По уму нужно делать именно так. Речь идет о выводе кондиционера в канализацию. Для этого дренажная трубка не выводится на улицу, а в канализационную трубу.
Однако, и у этого способа есть свои недостатки. Самый главный из них — трудоемкость монтажа. Зачастую в помещении, где установлен кондиционер, нет прямого доступа к канализации. Приходится либо наращивать канализационную трубу, либо вести дренажные трубки до места слива.
Тем не менее, мы убеждены, что вывод дренажа кондиционера в канализацию — наиболее удобный и правильный вариант. Да, подключение кондиционера к канализации отнимает определённое время, нужно сделать штробу в стене, проложить дренажную трубку, подсоединить ее к емкости для сбора воды.
Но все эти работы проводятся лишь один раз, впоследствии не нужно прочищать трубку от насекомых и сталкиваться с другими неприятностями. на наш взгляд, это лучшее решение для дренажа.
Если расстояние от кондиционера до канализации слишком большое и на протяжении дренажной трубки есть перепады высот, лучше дополнительно установить дренажную помпу. Она выполняет роль насоса, помогая воде продвигаться вперед по трубке, чтобы та не застаивалась. Помпа легко монтируется, редко ломается, стоит недорого.
Пару слов о дренажных трубках
На рынке представлено два типа трубок: гофрированные и гладкие. Гладкие используются в том случае, если необходима трубка небольшой длины, например на 1 метр. Подобные ситуации крайне редки, но на этот случай лучше использовать именно гладкую трубку.
В большинстве случаев используется гофрированная дренажная трубка кондиционера. Такой шланг отличается повышенной гибкостью, его можно изгибать в любую сторону. Это особенно удобно при монтаже дренажа в канализацию. Также нет нужды использовать дополнительный крепёж, как в случае с гладкой дренажной трубкой.
Некоторые умельцы умудряются для вывода конденсата кондиционера поставить садовый шланг или трубку для прокладывания электрических кабелей. Это большая ошибка. Не стоит экономить, используя обрезки других материалов. Купите стандартную гофрированную дренажную трубку и не пытайтесь изобрести велосипед.
Самостоятельное изготовление
В магазинах сифоны для дренажа из кондиционера стоят от полутора до двух тысяч рублей, и многие пользователи задумываются о самостоятельном изготовлении такого устройства. Мнение на этот счет разноречивое: кто-то говорит однозначно, что нельзя сделать – дешевле купить. Но есть и противоположное мнение.
Предлагается два варианта самодельных гидрозатворов:
Вариант № 1. Без применения специальных инструментов в домашних условиях можно изогнуть трубу U-ной формы. Один конец ее соединить с кондиционером, а другой вставить в патрубок от канализации. Такое устройство оправдает себя лишь тогда, когда сплит система будет постоянно в работе. Но если кондиционер длительное время простаивает, то из колена устройства жидкость испарится, и зловонные запахи из канализационной трубы заполнят помещение.
Вариант № 2. Этот способ изготовления сухого гидрозатвора при настенном или потолочном размещении кондиционера. В чем его суть? Для такого самодельного устройства понадобится компенсатор (обычная пластиковая труба с заужением диаметром около 60 мм). Внутрь ее вставляется двухсторонний резиновый манжет (от стиральной машины), с подрезанным буртиком.
Сверху на отверстие манжеты опускается теннисный шарик. Нижняя часть трубы вставляется в канализационную трубу, а в верхнее отверстие вставляется шланг, отводящий конденсат из кондиционера. Принцип действия такого сухого гидрозатвора заключается в следующем.
Во время работы сплит системы выделяется влага от теплообменника, капиллярных трубок, радиатора и других элементов. Постепенно через капельную воронку отвода от дренажа кондиционера она стекает по отводному шлангу в выставленный компенсатор. Шарик приподнимается под напором дренажной жидкости из кондиционера, освобождая для нее слив в канализационную магистраль. После понижения напора со стороны конденсата шарик встает на свое место под собственным весом и плотно перекрывает отверстие.
Подробнее о самостоятельном изготовлении сухого гидрозатвора можно посмотреть по видео:
Где необходимо устройство воздушного разрыва
Согласно требованиям СанПиН, подключение мойки с разрывом струи к канализации должно иметься во всех кухонных отделениях предприятий общественного питания:
- ресторанах, барах;
- столовых на предприятиях;
- школьных столовых;
- отделениях приготовления пищи дошкольных детских учреждений;
- кухонных блоках лечебных учреждений и т.п.
Кроме этого, разрыв струи в канализации необходим при подключении посудомоечных машин, где возможно смешивание использованной воды с водопроводной сетью. Также подобные элементы используются:
- в системах кондиционеров для сброса конденсата в канализацию;
- при сборке бойлеров;
- в системах слива воды из бассейнов.
Допускается использование одной приемной воронки для двух сливных труб, при условии достаточной пропускной способности узла. При этом, запрещается объединять бытовые и промышленные стоки. Минимальный воздушный зазор составляет 20 мм. Его можно увеличивать, но слишком большое расстояние делать не рекомендуется, так как при сливе жидкостей появляются брызги. Подключение нескольких раковин к одной приемной воронке требует предварительного расчета
Важно не перегрузить трубопровод и не создать опасность переполнения участка системы. Воронка для разрыва струи канализации должна иметь достаточный размер для сбора стоков из сливной трубы
В продаже есть специальные приспособления, но часто используют обычный фитинг — переходник с 50 мм на 110 мм (фасонный элемент из ПВХ).
Монтаж дренажной системы
Для начала придется составить схему размещения каждого элемента сливной системы.
В ее состав входят:
- хомуты и крепеж;
- дренажная трубка;
- уплотнители и переходники;
- сифон (если нельзя изогнуть дренажную трубку);
- канализационная труба.
Следует заранее организовать небольшой уклон канализационной трубы, подведенной к самой канализации. Установка сифона позволит создать гидрозатвор, препятствующий доступу газов из канализации.
Поскольку кондиционер работает только в жару, возможным решением станет установка обратного клапана между оборудованием и канализацией. Он будет эффективен в любое время года. Даже если вода в гидрозатворе пересохнет, посторонним запахам хода не будет.
Бывают случаи, когда невозможно организовать самотечную систему. Выходом становится использование специальных емкостей, в которых накапливается конденсат. По мере накопления емкость самопроизвольно освобождается или опорожняется с применением насоса.
Для работы дренажа с насосом потребуется подключение к электросети. В этом случаем можно обойтись без установки обратного клапана. Трубка из кондиционера заходит в емкость без прямого соединения с канализацией.
Если кондиционер после разборки-сборки начал шумно работать, нужно проверить крепеж внешнего блока. Из-за ослабленного крепежа блок со временем может упасть
При монтаже дренажа кондиционера с выводом в канализацию следует организовать горизонтальный участок системы и соединить его с трубой, идущей от приемной ванночки. При слишком больших расстояниях придется проделать в стенах отверстия для проведения трубопровода.
Большое количество поворотов может стать причиной образования засоров. Короткий трубопровод проще обслуживать и чистить.
Откуда берется и куда девается конденсат
Конденсат – это капли воды. Так как устройство кондиционера представляет из себя трудные электрические соединения и схемы, в некоторых случаях излишняя влажность становится причиной сбоя в работе или поломки, а если устройство подключено в сеть, есть вероятность короткого замыкания.
За один день средние бытовые кондиционеры могут собирать до 10-15 литров жидкости, которая находится в атмосфере. А если кондиционеров установлено много, например, в офисных зданиях, за день может набраться сотни литров конденсата. Такой объем опасен из-за риска затопления.
Также это пагубно влияет на здоровье. Сточные воды служат хорошей средой для размножения опасных для человека бактерий и плесени.
Этих пунктов хватает для принятия решения установить специальный дренаж кондиционера для отвода. Главная задача которого – вывод излишнего конденсата из техники.
Дренаж для кондиционеров
При работе в режиме охлаждения на радиаторе внутреннего блока сплит-системы образуется конденсат (вода).
Происходит это из-за того, что температура радиатора значительно ниже температуры проходящего через него комнатного воздуха. И для того, чтобы обеспечить отвод этого конденсата из комнаты, необходима дренажная система.
В данной статье мы узнаем, какие требования применяются к дренажу для кондиционеров и как правильно его выбрать.
Для кондиционеров применяются несколько распространенных способов отвода воды:
Первый случай, это когда от внутреннего блока дренажный шланг напрямую выводится на улицу. При этом необходимо обеспечить минимальный уклон по всей длине дренажа (без перегибов). Этот способ наиболее предпочтителен, т.к. он является самым надежным, простым и не требующим дополнительных устройств. Именно так и происходит отвод конденсата в большинстве бытовых случаев (чаще всего дренаж выходит на улицу в одно отверстие вместе с другими коммуникациями). Второй случай, когда дренажный шланг выводится в канализационную трубу (при этом также необходимо соблюдать минимальный уклон шланга по всей его длине). У данного способа есть плюсы и минусы. Положительный момент заключается в том, что не будут создаваться лужи около дома, и конденсат не доставит неудобств соседям. Минус в том, что необходимо предотвратить попадание запаха из канализации. А для этого придется использовать специальные гидрозатворы (сифоны). И третий случай, это когда нет возможности обеспечить уклон дренажа по всей его длине (как правило, из-за дверных проемов). Тогда приходится применять специальные дренажные помпы для кондиционеров. При помощи данных устройств возможно «поднять конденсат» из внутреннего блока (например, за потолок), а затем обеспечить её дальнейший отвод «самотёком» на улицу или в канализацию. Как мы видим, в этом случае конструкция дренажа еще больше усложнится и, особенно в бытовых условиях лучше помпы не использовать!!!
Каким должен быть дренажный шланг для кондиционеров
Все мы прекрасно понимаем, что дренаж для кондиционера должен отвечать самым серьезным требованиям.
Ведь он не просто находится в доступном и видном месте (как в различной сантехнике, стиральной машинке или в холодильнике), а прокладывается через внешнюю стену, или еще сложнее «заштроблён» внутри комнаты.
Кроме этого нужно учитывать и то, что дренаж выводит вместе с конденсатом и другие загрязнения (в нем отсутствует давление и сильный поток воды).
Исходя из этих требований, дренаж должен быть:
- прочным и надежным;
- гибким и при изгибах не сужать внутренний диаметр;
- иметь гладкую внутреннюю поверхность;
- иметь жесткий (спиральный) каркас.
Всем этим требованиям соответствует только специальный шланг для кондиционера. Он производится из качественного и прочного материала, имеет гладкую внутреннюю поверхность диаметром 16 мм., а жесткий спиральный каркас способен защитить от повреждения и обеспечить необходимую гибкость. В крайнем случае, можно воспользоваться металлопластиковой трубкой диаметром 16 мм.
Для дренажа не подходят:
- садовые шланги. Они прочные, долговечные, гладкие, но при чрезмерном изгибе сужают внутренний диаметр;
- дешевые гофрированные шланги, а также большинство шлангов, которые идут в комплекте с некоторыми китайскими кондиционерами. Все они легко мнутся, рвутся и при этом имеют не гладкую внутреннюю поверхность;
- гофры для кабелей. Они меньше мнутся, но имеют не гладкую внутреннюю поверхность и легко «протираются» внутри стены.
Вывод нашей статьи такой, что дренаж для кондиционера – это наиболее важная и ответственная деталь всей системы, на которой нельзя экономить. Надежный и прочный шланг для сплит-системы сложно найти в традиционных строительных или хозяйственных магазинах. Для его поиска нужно обращаться в специализированные магазины или организации, которые работают в климатической сфере.
Наводим порядок в дренажной системе устройства
Самое главное – очистить от грязи дренаж для кондиционеров, не нарушая функциональность оборудования. Даже абсолютно правильная установка устройства, совершенно не означает, что оборудование можно использовать, не уделяя ему никакого внимания.
Во всех устройствах суть работы дренажа заключается в отводе образующегося при работе устройства конденсата (воды) за пределы помещения. Самый простой способ при монтаже вывести отводные трубки наружу или сделать сток в канализацию. Но иногда такой способ применить нельзя, поэтому излишняя вода удаляется из устройства насосом (в случаях, когда дренаж выведен наверх или расстояние между наружным и внутренним блоком слишком большое).
Но даже насосы для отвода конденсата со временем засоряются. В зимнее время вода может просто замерзнуть в трубопроводе. Чистка дренажа кондиционера может быть выполнена тремя способами.
- Простая промывка. В этом случае используют обычную воду, в которую желательно добавить мягкое средство, например, жидкость для мытья посуды, хорошо растворяющее жир. Приготовленный раствор нужно постепенно заливать в испаритель прибора.
- Промывка с отсоединением системы. Здесь применяют полную продувку трубопровода. Если система отвода достаточно простая, то для того, чтобы ее продуть подойдет обычный бытовой пылесос.
- И, самая сложная промывка та, при которой придется полностью разобрать блок устройства. Все элементы дренажа обязательно нужно промыть в воде, в которую можно добавить жидкость для мытья посуды, для лучшего удаления жира и грязи. Помимо промывки, все элементы также нужно продуть воздухом.
Некоторые устройства имеют специальную встроенную емкость, в которой скапливается конденсат. Это полезно знать, когда вы будете искать, где находится дренаж кондиционера, чтобы его прочистить. Эту самую емкость достаточно всего лишь тщательно намыть и удалить скопившуюся жидкость.
Если в устройстве дренаж принудительный (выполняется с использованием вакуумного насоса), то для его прочистки потребуется использовать специальный компрессор.
Отвод конденсата от кондиционера в канализацию: варианты, нормы, принцип монтажа
Задумывались как произвести отвод конденсата от кондиционера в канализацию правильно! Рассмотрим: дренаж, обратный клапан и варианты отведения слива. Обо всем по порядку в данной статье.
Кондиционер становится одним из обязательных элементов не только в офисных или общественных зданиях, но и в квартирах или частных домах. Работа этого устройства позволяет нормализовать температурный режим в помещении и обеспечить комфортный микроклимат. Специфическая особенность использования прибора состоит в появлении значительного количества влаги, которую надо как-то выводить. Наиболее удачным вариантом является отвод конденсата от кондиционера в канализацию. Этот способ требует создания системы отведения воды, действующей по определенным правилам.
Чистка дренажной системы
Для начала вам придется разобрать кондиционер
Осторожно снимите крышку с кондиционера и извлеките черные фильтры. Затем отогните нижнюю лопасть, через которую идет воздушный поток, и выньте из-под нее две заглушки
Открутите винты. Во время выполнения всех манипуляций устройство должно быть отключено.
Снимите поддон, в котором скапливается конденсат испарителя. Для того, чтобы это сделать нужно вначале вытянуть черный кабель из инфракрасного датчика, закрепленного в пенопласте, а затем открутить саморезы, удерживающие моторчики лопасти. Все, можно вытягивать поддон. Тяните его по чуть-чуть и с уклоном вниз. За дренажным отверстием находится дренажный шланг, его необходимо отсоединить. После этого у вас, наконец, появится доступ к дренажному патрубку. Подсоединяем к дренажному патрубку шланг от насоса, и производим продувку. Главное, чтобы диаметр шланга и патрубка совпадали. Для того чтобы хорошо промыть и продезинфицировать патрубок и всю дренажную систему кондиционера закачиваем внутрь при помощи насоса хлоргексидин. Данный препарат часто используют для дезинфекции в больницах. Нам понадобится примерно четыре флакона препарата. Пока жидкость действует, промываем сам дренажный поддон испарителя и другие его детали, на которых осела грязь и пыль.
По истечении пятнадцати минут (именно столько нужно времени для того, чтобы препарат подействовал) нужно подключить к шлангу пылесос, который высосет всю грязь, которая осталась в дренажной системе. Второй вариант предполагает включение пылесоса в режим выдувания. Таким образом, вы добьетесь эффективного избавления выдуть дренажа от остатков грязи. После этого можно залить в дренажную систему полтора литра воды для проверки. Если вода свободно выливается через отверстие дренажа, то поздравляем, вам удалось почистить дренажную трубку самостоятельно. Если возникают какие-либо затруднения при выходе воды из трубки, то можно повторить последнюю процедуру еще несколько раз.
Виды и их характеристики
Сифоны для кондиционеров классифицируются по двум признакам: по типу конструкции и по методу отвода жидкости. По первому критерию выделяют 4 разновидности устройств.
Сифон с гидрозатвором
Прибор имеет классическое U-образное исполнение и представляет собой 2 трубки, соединённые между собой коленом. В колене постоянно присутствует слой воды, обеспечивая эффект гидрозатвора. Преимуществами такого сифона является простота конструкции, большой диаметр выхода, составляющий 40 мм, низкая стоимость и прозрачное исполнение трубок, что позволяет визуально контролировать уровень жидкости. К недостаткам относят некоторую громоздкость устройства и риск размножения в нём грибка и плесени, которые со временем могут перейти на саму сплит-систему.
При нечастом использовании сплит-системы вода в колене начинает пересыхать, а сифон становится источником неприятных запахов. Для предотвращения подобных ситуаций к сифону дополнительно подключают, например, стиральную машинку, благодаря чему происходит регулярная подпитка гидрозатвора. Оптимальной высотой жидкости в колене считаются 140-320 мм.
Сифон с гидрозатвором, оснащённый запахозапирающим клапаном
Конструктивно модель напоминает предыдущую, однако, дополнительно оснащена небольшим клапаном, выполненным в виде шарика и ограничивающим распространение неприятных запахов из корпуса. Клапан работает только в одном направлении, беспрепятственно пропуская воду и воздух к канализационной системе и блокируя их обратное движение. Принцип работы такого сифона состоит в следующем: под воздействием напора воды шарик поднимается вверх и обеспечивает свободный ток жидкости в канализацию. При ослаблении потока шарик благодаря собственному весу опускается и перекрывает отводной патрубок. Шариковые модели дополнительно оснащаются камерой-грязесборником, в которых производится сбор твёрдых частиц, вымываемых из патрубков конденсатом.

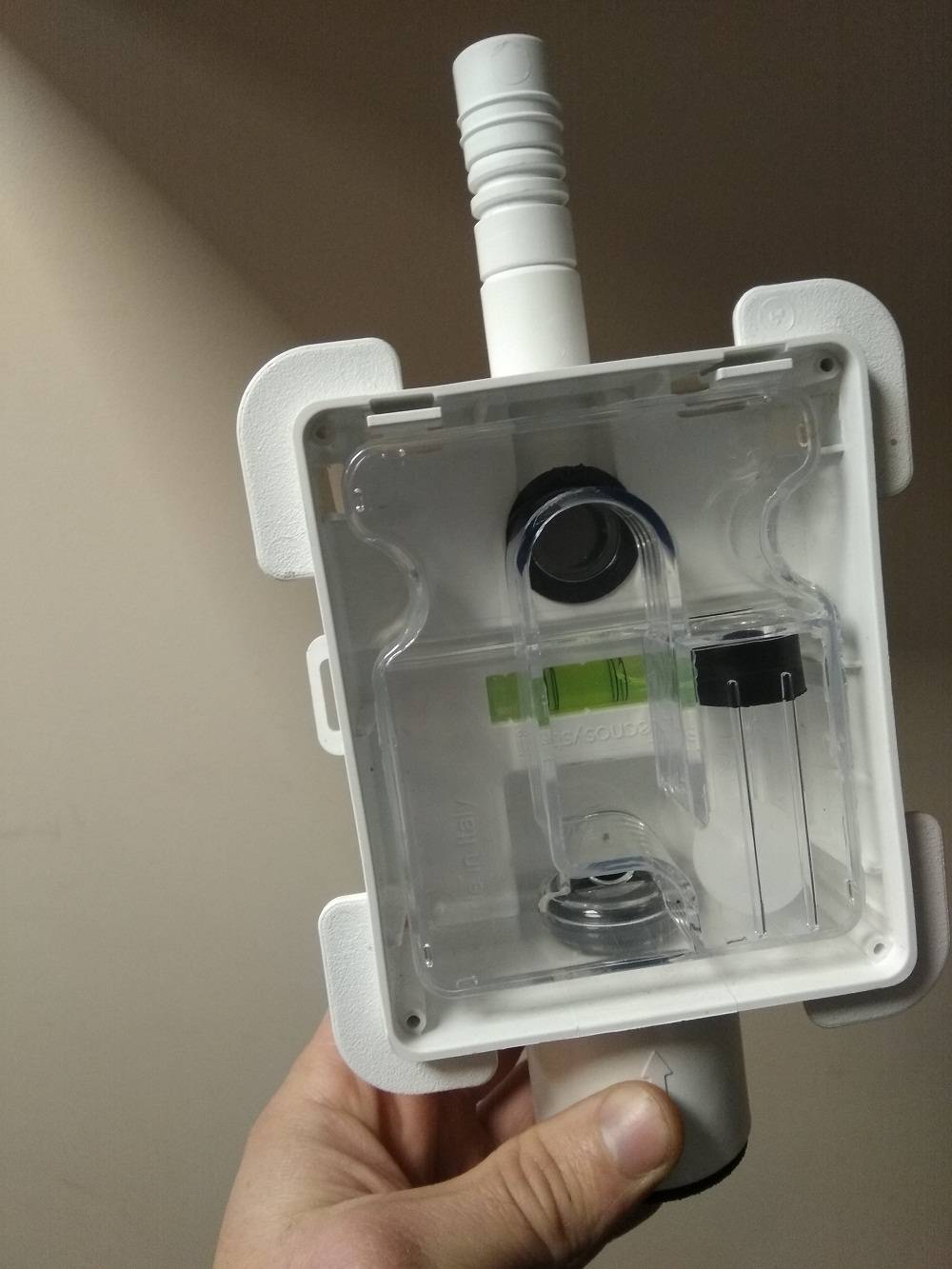

Сифон для скрытого монтажа
Особенностью этого вида является наличие пластикового короба, в котором расположен прибор. К коробу подходят трубки подачи и слива жидкости, а сам сифон имеет поплавковый тип конструкции с шариковым запахозапирающим клапаном. Модель предполагает вертикальный встроенный монтаж и устанавливается в стену. Корпус сифона часто имеет прозрачное исполнение, что облегчает визуальный контроль за гидрозатвором. Более того, кассета-сифон свободно извлекается их короба и при необходимости очищается от грязи.

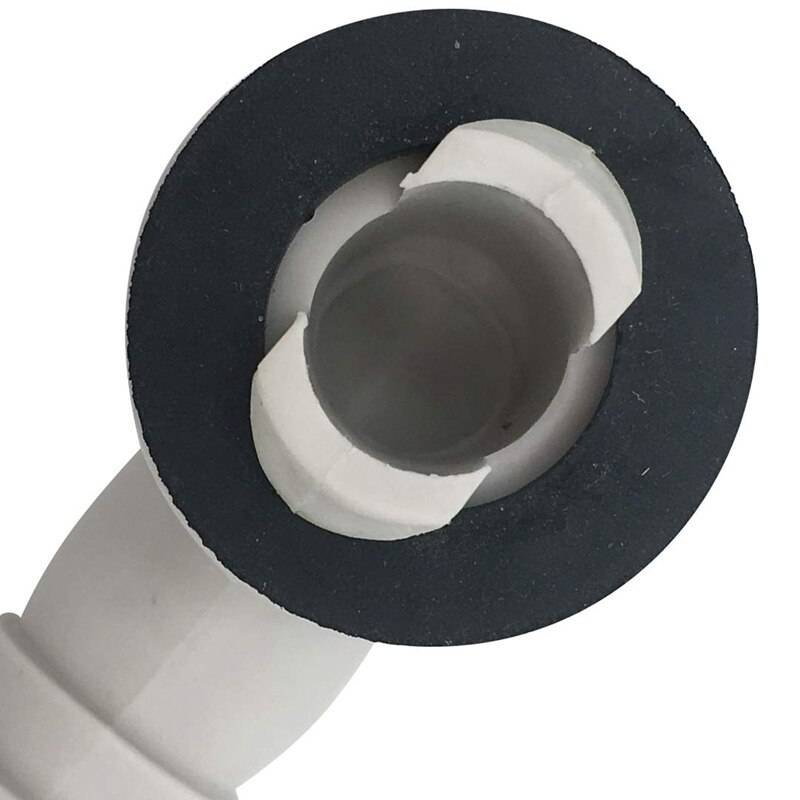

Сухой сифон для систем вентиляции и кондиционирования
Устанавливается в тех случаях, когда выполнить подключение традиционного устройства не представляется возможным. Прибор оснащён резиновой трубочкой, отлично сдерживающей распространение неприятных запахов. Пропускание конденсата происходит по капельному принципу: при продвижении воды клапан открывается, а затем снова сжимается. Использование сифонов сухого типа осуществляется в сочетании с прямыми переходниками и воронками.
Преимуществами сухих сифонов является отсутствие риска промерзания, испарения конденсата и срыва гидрозатвора. Кроме того, в отличие от традиционных моделей, такие образцы не нуждаются в постоянном пополнении конденсатом и регулярном обслуживании, а также не склонны к образованию плесени и грибка. Сухие сифоны имеют компактные размеры и не засоряются, а капельный принцип обеспечивает высокую пропускную способность. Последнее свойство обусловлено отсутствием колен и прямым током жидкости.
По второму признаку классификации – способу сброса жидкости, сифоны могут быть вертикальными, горизонтальными и комбинированными. Вертикальный отвод характерен для моделей с гидрозатворами, тогда как горизонтальным или комбинированным способом отводить жидкость могут образцы сухого типа.
В отдельную категорию стоит выделить сифоны с разрывом струи. Данная система предусматривает разрыв потока конденсата, который становится возможен между выпускным патрубком, из которого стекает конденсат, и приёмной трубой. Иными словами, прямой контакт между поступаемой жидкостью и гидрозатвором отсутствует. Вода с высоты 2-3 см капает в воронку, где попадает в гидрозатвор, и при его переполнении уходит в систему канализации. Это предотвращает проникновение микробов из канализационной трубы в помещение и позволяет подвести к одной воронке несколько сбрасывающих жидкость труб.
Шаг 15: Дренажная система кондиционера и основные правила монтажа
Последняя магистраль, которую осталось проложить – это дренажная система. В дренаже внутреннего и внешнего блока сплит-системы скапливается вода, конденсировавшаяся на агрегатах устройства. На нижних частях блоков есть дренажные отверстия, к которым крепятся дренажные шланги.
Два варианта отведения дренажной системы от блоков кондиционера:
1. В систему канализации, предполагает установку на линию сифона для защиты от запаха
2. Свободный сток конденсата на улицу
Шланги следует устанавливать под уклоном в сторону отвода воды. Как правило, дренажный шланг внутреннего блока выводят на улицу по уже проложенной трассе к внешнему блоку.
Для этого штробу или декоративный короб делают с небольшим уклоном в сторону улицы – это предотвратит накапливание воды в дренажном шланге и его нужно будет чистить очень редко.
В продаже имеются уже развальцованные монтажные комплекты для самостоятельной установки кондиционера от 0.8 до 50 метров. Покупать готовый комплект выгоднее, чем покупать комплектующие отдельно.
Также комплект подходит для закладки трассы во время ремонта. В комплекте: готовые трубки для быстрого подключения кондиционера в теплоизоляции, дренажный шланг, кронштейны для внешнего блока, провода, крепеж. Самовывоз в Москве от м.
Лермонтовский проспект (8). Доставка по всей России. Подробнее…
Стандартная установка кондиционера в Москве и Московской области – 5000 рублей с материалом. Закладка медных трасс – от 3000 рублей. Подробнее…
Подключаем дренажный шланг необходимой длины к внутреннему блоку сплит-системы. Для этого используйте подходящий фитинг-переходник. Не рекомендуется вставлять шланги друг в друга – без уплотнения соединение не будет надежным.
При укладке шланга желательно избегать слишком резких поворотов дренажной системы. Конденсат, стекая по магистрали, будет встречать на своем пути препятствие в виде поворота и будет накапливаться в этом мете препятствуя равномерному стоку.
Основные требования к дренажной системе подобны основным требованиям прокладки канализации:
- Оптимальный угол наклона горизонтальных участков – 3 градуса
- Оптимальный угол поворотов – 45 градусов
- На входе в канализационную сеть к шлангу должен закрепляться сифон, в котором будет постоянно находиться стоячая вода. Сифон закроет проход к кондиционеру газам из канализационной сети, имеющим неприятный запах.
В случае отвода конденсата на улицу воспользуйтесь первыми двумя рекомендациями. Вероятнее всего организовывается совместная трасса между блоками (уже описанная в предыдущих статьях), которая включает и дренажную трубку. На уже знакомой схеме, приведенной ниже – дренажная труба – последнее, что осталось смонтировать в совместную трассу.
Если дренажный шланг состоит не из износоустойчивого и морозоустойчивого материала ( как правило имеет малый диаметр), оденьте дренажную линию на уличном участке в гофро-трубу, как показано на схеме. В помещении прятать дренажный шланг в гофро-трубу не имеет смысла.
После монтажа дренажной трубы смотайте коммуникации совместной трассы между собой виниловой лентой в нескольких местах. если в качестве изолирующей обмотки используете гофоро-трубу большого диаметра, предусмотрительно не подключайте коммуникации к внутреннему блоку кондиционера.
После завершения организации дренажной системы не забудьте обмотать виниловой изолентой совместную трассу кондиционера, проходящую по внешней стене здания, если конечно вы не используете в качестве изолирующей обмотки совместных коммуникаций гофро-трубу. Виниловую ленту следует наматывать снизу вверх. Также обмотайте виниловой лентой – открытые участки медных трубок, чтобы защитить их от коррозии и электропровод. Заделайте отверстие в внешней стене с двух сторон силиконовым герметиком.
Если вы решили отводить конденсат в систему канализации, то внимательно проектируйте трассы, особенно для отведения конденсата от внешнего блока внутрь здания. Сверление дополнительного отверстия в стене в данном случае обязательно, Совместную трассу наклоненную внутрь здания монтировать не рекомендуется – необходима будет серьезная защита от попадания воды.
Подключайте к канализации дренажные трассы только через сифон, об этом уже рассказывалось выше. Диаметр пластиковых труб канализации – 50 мм, старых чугунных – 70 мм. Обязательно учитывайте это при приобретении фитингов и переходников.
Когда вы организовали дренажную систему, изолировали трассы виниловой лентой или гофрированной трубой, вы можете уже пользоваться кондиционером без ограничений – остается только его проверить.
Почему необходимо организовать отвод конденсата
Постоянно
увеличивающееся количество влаги требует организованного вывода из самой установки и
помещения. Частицы пара содержат массу дополнительных компонентов, органических
включений, требующих оперативного удаления. Дренаж
кондиционера в канализацию или приемные емкости способствует решению
нескольких проблем:
- устранение неприятных запахов. Вода начинает протухать, в ней появляются различные микроорганизмы, выделяющие газы. Своевременное удаление влаги не позволяет ей застаиваться;
- болезнетворные бактерии, способные развиваться в стоячей воде, не угрожают здоровью людей при эффективном отведении конденсата;
- нет условий для появления плесени, некоторые разновидности которой вызывают опасные заболевания вплоть до онкологических.
Кроме этого, сама вода является
нежелательным продуктом работы кондиционера и нуждается в сливе.
