Порядок и технология установки светильников всех видов

Как подключать точечные светильники

Извлечь петли из кабеля. Если его нет, следует провести два провода от одного отверстия к другому. Начать следует с кабеля питания. Перед работой обязательно обесточить провода.

Разрезать петли и затем оголить. Для одного осветительного устройства нужны два провода по 10 см длиной на каждого.

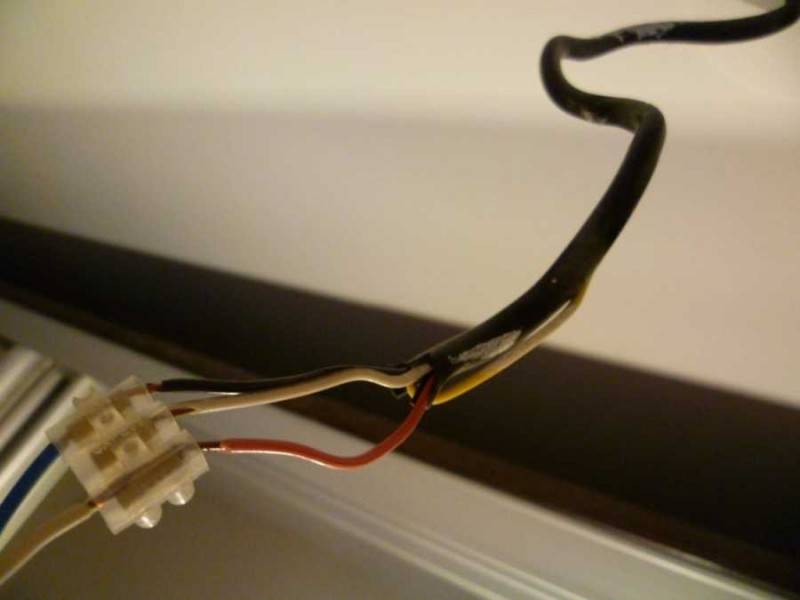

Оголить каждый кабель нужно примерно на 15 мм. Поместить в клеммник кончик коротких проводов. Другой конец соединить с кабелем подключенном к питанию

При работе важно учитывать маркировки. К примеру: N – это ноль, PE – заземление, L – фаза

Иногда можно опираться на схемы для подключения светильника. Один конец лампы соединить с фазой (L). Второй конец к нолю (N). Питание поступает за счёт переменного тока. Любой контактный штырь можно подключить к самому проводу. Ведь каждые два контакта замкнуты на одной стороне светильника.

Подсветка мебели

№	Наименование работ	Цена, руб.
1	Монтаж комплекта точечных накладных светильников из трех штук (98632, 98638, 98397, 98398 и т.п.)	1 700
2	Монтаж комплекта точечных встраиваемых светильников из трех штук (98571, 98409, 98342, 93541, 93554 и т.п.)	2 800
3	Монтаж расширяемой светодиодной системы на шинах:	70303	1 400
70302	1 800
4	Монтаж обрезаемой светодиодной лампы для платяных штанг	1 800
5	Монтаж светодиодного светильника для подсветки столешниц:	70284	2 300
70285	800
6	Монтаж накладных люминесцентных светильников из раздела ‘’мебельные’’ (75106, 70315, 98494 и т.п.)	от 1 200
Индивидуальные сборные системы
7	Монтаж трансформатора	700
8	Монтаж 1-го накладного светильника для мебели (92586, 92582, 93003, 93512, 98343 и т.п.)	700
9	Монтаж 1-го встраиваемого светильника для мебели (93542, 93549, 93555, 98471, 98462 и т.п.)	1 100
10	Монтаж датчика движения (напр. 70092)	1 700

Степень и класс защиты светильников

Светильники в ванной комнате и санузле обязательно должны иметь защиту от повышенной влажности и брызг воды. Степень защиты светильников— IP 54 и выше. Расшифровка значений IP приведена в таблице «Класс защиты светильников от проникновения твердых предметов и воды (IP)».

Таблица «Класс защиты светильников от проникновения твердых предметов и воды (IP)».

Цифровое обозначение	Защита
Первая	цифра IP (Xx) — защита от посторонних твердых тел и пыли
Защиты нет
1	Защита от твердых тел размером >50 мм
2	Защита от твердых тел размером >12,5 мм
3	Защита от твердых тел размером >2,5 мм
4	Защита от твердых тел размером >1 мм
5	Частичная защита от пыли
6	Полная защита от пыли
Вторая	цифра IP (xX) — защита от воды
Защиты нет
1	Защита от капель конденсата, падающих вертикально
2	Защита от капель конденсата, падающих вертикально
3	Защита от капель, падающих под углом до 60°
4	Защита от капель, падающих под углом до 60°
5	Защита от струй, падающих под любым углом
6	Защита от динамического воздействия потоков воды (морская волна)
7	Защита от попадания воды при погружении на определенную глубину и время
8	Защита от воды при неограниченном времени погружения на определенную глубину

Подключение и установка встроенного светильника с трансформатором

Разберем установку встроенного светильника на примере светильника с трансформатором 12 Вольт.

1.Подсоеденить провода освещения к трансформатору 12 Вольт

2.Подсоедените патрон к клеммам трансформатора. Уберите трансформатор в потолок, поместив его на расстоянии не менее 20 см от светильника

3.Отведите пружины вверх и вставьте светильник в отверстие

4.Вставьте лампу в патрон и зафиксируйте лампу в светильники. Патрон такого светильника отличается от простого электрического патрона. Лампу достаточно вставить усиками в отверстия патрона и она там закрепится;

5.Установите в светильник стопорное кольцо (если есть)

Особого внимания требует установка встроенных светильников в ванных комнатах

При выборе встроенных светильников для ванной комнаты нужно помнить об электробезопасности. Ванная комната это помещение с повышенной влажностью. Чем ближе светильник будет располагаться к зоне самой ванны или душа, тем большая степень защиты корпуса у него должна быть. Также, напомню, электропроводка в ванной должна защищаться УЗО (устройство защитного отключения).

Для информации, ванная разделена на три зоны безопасности.

Зона 0: Внутренняя часть ванны и душевой и пространство над ней. Здесь светильники ставятся только через разделяющий трансформатор. Причем трансформатор должен быть выведен из этой зоны.

Зона 1: Расстояние от Зоны 0 плюс 2,25 метра. В этой зоне встраиваемые светильники должны иметь степень защиты корпуса IP 54, не ниже. Подробно о зонах безопасности и электропроводке в ванной читайте статью: Как установить розетку в ванной.

Domity.ru

Другие статьи раздела Электрика:

• Как установить розетку в ванной комнате — установка розетки во влажных комнатах

• Подключение люминесцентного светильника своими руками

• Установка дополнительной розетки на керамическую плитку

• Установка УЗО в квартире — схема установки устройства защитного отключения

• Выбираем силовой электрический кабель для новой электропроводки жилого помещения

• Подключение простого потолочного светильника — установка потолочного светильника на штанге

• Замена электропроводки квартиры своими руками — подробное описание работ

Новые статьи

• Установка УЗО в квартире — схема установки устройства защитного отключения
• Подключение электрического патрона в светильнике — подробное описание работы
• Подключение люминесцентного светильника своими руками
• Подключение простого потолочного светильника — установка потолочного светильника на штанге
• Электропроводка и розетки на кухни — разметка розеток и правила монтажа

• Как сделать электропроводку в электрокоробе и установить на короб розетку
• Выбираем силовой электрический кабель для новой электропроводки жилого помещения
• Установка дополнительной розетки на керамическую плитку

Монтаж проводки

Для внутреннего освещения используют кабели с медными жилами сечением 1,5 мм². Количество жил кабелей различно: применяются как двух, так и трехжильные (защитный провод необязателен).

Монтаж электрического освещения предусматривает соблюдение следующих правил:

1. Открытым способом (для деревянных домов), в кабель-каналах или штробах прокладываются двужильные кабели от электрощитовой к распаячным коробкам. Кабели должны иметь двойную изоляцию.
2. От распаячных коробок прокладываются кабели к месту установки светильников и выключателей. Для источников света, работающих в двух или трех режимах, выбирают трехжильный кабель. Аналогично к одноклавишному выключателю прокладывают двухжильный кабель, к двухклавишному – трехжильный.
3. Соединяют «нулевые» жилы питающего кабеля с «нулевыми» проводами осветительных приборов. «Фазные» жилы присоединяются к светильнику через выключатель.
4. Накладные выключатели крепят непосредственно к стене. Врезные выключатели устанавливают в заранее вмурованный в стену пластмассовый стаканчик, называемый подрозетником.
5. Подключение приборов освещения к электропроводке выполняется с помощью клеммников – специальных соединительных устройств с пластиковым корпусом и латунными клеммами с затяжными винтами.

Электромонтаж проводов в распаячных коробках может быть выполнен несколькими способами:

• Простым скручиванием с пропайкой. Должно соблюдаться условие: скрутка должна быть плотной, длиной не менее 40 мм. Изолируется поливинилхлоридной лентой на клеевой основе.
• С помощью сварки. Специальный аппарат сваривает верхушку скрученных оголенных проводов.
• Опрессовкой гильзами.
• С помощью колпачков СИЗ.
• Клеммниками.
• Соединителями типа WAGO.

Электромонтаж должен выполняться кабелями с медными жилами. Соединение медных проводников с алюминиевыми не рекомендуется, но при необходимости допускается использовать соединители WAGO и клеммники.

Монтаж освещения в квартире завершается установкой приборов освещения и подключением их к электропроводке. Различают светильники подвесные (потолочные), настенные (бра), напольные (торшеры) и настольные лампы. К электропроводке группы освещения подключаются только подвесные и настенные светильники. Они крепятся к базовой поверхности с помощью специальной планки или крюка, которые скрывает декоративный элемент. Присоединение к электропроводке осуществляется с помощью клеммников

Важно, чтобы к рубашке цоколя лампы присоединялся «нулевой» провод, а не «фазный»

Присоединение приборов освещения к электропроводке может выполняться напрямую или через понижающий напряжение трансформатор. Для включения и выключения света из разных точек помещения используются проходные выключатели, их может быть два, три или четыре. Монтаж электропроводки в таком случае выполняется по специальной схеме.

Распределение проводов

На стадии формирования каркаса потолка необходимо распределить провода и закрепить их так, чтобы при просверливании отверстий под светильники их можно было легко достать. В крайнем случае можно протянуть провод к первому отверстию, а к остальным светильникам провод будет продеваться от отверстия к отверстию. Впрочем, такой способ имеет значительный недостаток — вы не сможете закрепить провода на каркас, то есть они будут просто лежать на материале потолка.

При обычном способе распределения проводки, провод прокладывают по определенной схеме к местам установки светильником, оставляя 10-15 см провода в каждой точке. Проводку закрепляют на каркасе с помощью пластиковых стяжек. Но не затягивайте их слишком сильно, так как провода имеют свойство изменять свою длину при нагревании. Теперь можно приступать к установки подвесного потолка.

От чего зависит выбор способа монтажа светильников

Монтаж потолочной люстры Монтаж осветительных устройств является несложным процессом. Даже человек, ни разу не работавший с электрикой, может разобраться с основами и выполнить работу. Главное – внимательно и аккуратно выполнять все этапы и соблюдать технику безопасности.

Осветительные устройства различаются по разным показателям. Они могут крепиться на разные поверхности (стены, потолки, ставиться на стол или на пол), быть встроенными и внешними. От всех этих моментов зависит трудоемкость процесса.

Самыми простыми в установке изделиями являются настенные накладные светильники. Они надежно крепятся на стенах при помощи крепежных элементов (обычно дюбелей)

При установке важно учитывать размер провода. Его длина должна быть такой, чтобы осветительное устройство могло запитываться от ближайшей розетки

Потолочные изделия монтировать несколько сложнее. Перед тем как установить светильник потолочный на потолке, требуется повесить специальный крепежный элемент. Для подвесных моделей это крюк, который ставится в монтажную коробку. Также активно используются металлические площадки, на которые крепится люстра.

Установка крепления различных типов

Установка крюка для люстры Так как наибольшую сложность вызывают крепления на потолок, с ними нужно разобраться более тщательно.

Бывают ситуации, когда установочная коробка для настенных светильников в комнату отсутствует. Закрепить металлическую пластину на поверхности можно следующими способами:

• Вкрутить пластинку к потолку при помощи саморезов на деревянный брусок. Брус нужно поставить в отверстие в потолке.
• Сделать на поверхности потолка несколько отверстий. Их нужно расположить таким образом, чтобы они совпадали с отверстиями на монтажной пластине. Когда дыры сделаны, к потолку нужно приложить пластину и зафиксировать ее с помощью дюбелей.

Аналогичными способами может крепиться крюк, на который подвешивается люстра.

Настенные светильники

Устройства на стену подключаются в зависимости от используемой схемы. Их можно разделить на две группы – с вмонтированным в корпус тумблером и с внешним переключателем. Под первую категорию попадают декоративные конструкции в виде настенных бра и установленных в мебель плафонных светильников. Ко второму виду относятся изделия для подсветки вспомогательных помещений (кладовка, коридор, прихожая, кухня). Основное преимущество таких приборов – простота монтажа и демонтажа.

Алгоритм установки настенного освещения:

• Разметка на стене точек крепления. Для этого нужно приложить корпус к стене и сделать метки там, где будут крепежные элементы.
• Фиксация светильника. Делается с помощью дюбелей или на кронштейн, другую несущую конструкцию. Второй способ подходит для массивных конструкций.
• Установка лампочки в патрон.
• Проверка работоспособности.

Далее подключаются провода. Ноль всегда идет напрямую, а фаза – через выключатель, если выбирается модель с переключателем. Перед подключением проводов следует проверить, за что отвечает конкретная жила. Это можно сделать с помощью индикаторной отвертки или мультиметра.

Подключение встроенных светильников

Укладка кабеля точечных светильников под натяжной потолок Технология монтажа встроенных светильников отличается от классических настенных и потолочных ламп наличием дополнительного блока питания. Он также выполняет защитную роль.

Монтаж встраиваемых светильников производится следующим образом:

1. Определение места установки. Создание схемы прокладки проводов и блока питания.
2. Укладка кабелей.
3. Вырезание отверстия в полотне подвесного или натяжного потолка определенного диаметра под светильник.
4. Вытаскивание проводов через отверстие.
5. Подключение проводов и установка светильников в монтажное отверстие.
6. Проверка работоспособности.

Массивные конструкции крепятся на стальной реечный каркас еще до сборки потолочных плит. Затем производится демонтаж светильника, на его месте остается переходное крепление. Когда гипсокартон или МДФ плиты уложены, размечают положение корпуса на полотне, делают соответствующее отверстие и выполняют дальнейшее подключение.

Схемы подключения к 220 В

Одни точечные светильники работают от сети 12 В. В данном случае требуются специальные понижающие трансформаторы (драйверы). В последнее время появилось огромное количество спотов, работающих от промышленной сети 220 В. В определенной степени первые считаются безопаснее, но монтаж и подключение вторых значительно проще.

Последовательное подключение

Простейшая в реализации схема, требующая минимального количества материалов. Споты подключаются последовательно друг за другом, но желательно, чтобы их количество не превышало пяти-шести штук. Из-за последовательного подключения могут возникнуть перебои со свечением, а если выйдет из строя один светильник, разорвется цепь и перестанут работать остальные. Чтобы восстановить работоспособность цепи, придется ее разобрать и проверить по отдельности каждый спот.

Для реализации нужно подключить фазу от одного светильника к другому, а к последнему подсоединить нулевой провод. Предварительно фаза подается на выключатель, что гарантирует его функциональность.

Если хотите подключить тройную проводку, заземляющий провод нужно подать на каждый светильник, найдя соответствующие клеммы. Заземление может быть организовано через ближайшую розетку, выключатель.

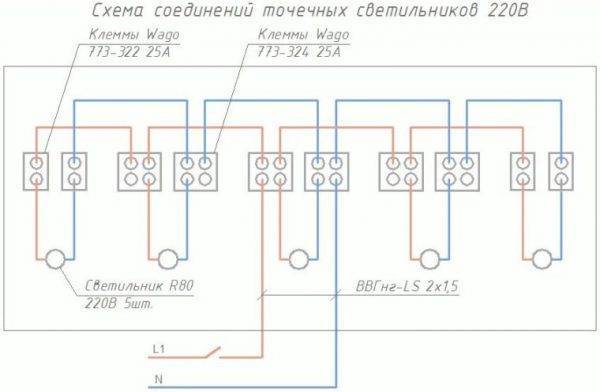

Схемы параллельного подключения

Подход намного сложнее предыдущего. Наблюдается зависимость: чем больше подключаемых спотов, тем выше стоимость организации освещения и временные затраты. С другой стороны, при подключении каждого светильника отдельно они будут светить с одинаковой, заявленной по паспорту, интенсивностью. Поэтому, несмотря на трудности, текущий метод считается самым востребованным и распространенным.

Параллельное подключение реализуется двумя вариантами:

1. Лучевой способ — каждый светильник имеет отдельную пару проводов.
2. Шлейфное соединение — два провода подключаются к светильникам попеременно, а дальше подаются уже с выхода.

Лучевое

Подход самый сложный, поскольку для отдельного светильника требуется собственный кабель. Преимущество — высокая надежность. При выходе из строя перестанет гореть только испорченный спот. Для реализации метода возьмите кабель, подключенный к распределительной коробке, и протяните до середины помещения. Закрепите при помощи различных элементов, отсюда тяните отдельные отрезки на каждый встраиваемый светильник.

Обратите внимание на безопасность, поскольку от одного места расходится несколько проводов. Если выбран одножильный кабель и выполняется подключение небольшого числа спотов, разводка проводов выполняется методом скрутки с обжатием пассатижами и дополнительной сваркой. Соединение будет неразъемным

Другой вариант проще: на каждый проводник следует установить разъемы, вставляемые в слот клеммной колодки

Соединение будет неразъемным. Другой вариант проще: на каждый проводник следует установить разъемы, вставляемые в слот клеммной колодки.

Шлейфное подключение

Кабель идет от распределительной коробки и подключается к первому светильнику. Далее нужно взять отрезок другого провода и подключить к выходу прибора, причем другой конец следует соединить со следующим спотом. Повторите действия для всех спотов, пока не будет организовано подключение цепи.

Светильники будут работать от одного выключателя. Если нужно разделить их на две группы, то подключение следует выполнять через двухклавишный выключатель. Схема незначительно усложняется за счет увеличения числа кабелей. Возможен монтаж выключателя с подсветкой.

Как подключаются светодиоды в светильнике

Существует несколько вариантов подключения. Особенно вам нужно знать следующую информацию, если вы решили сделать самостоятельно светильник из светодиодов, а не покупать готовый.

• Подключение последовательное. Данный вид самый распространенный, но не без недостатков. Так подключаются светодиоды в осветительных приборах промышленного производства.
• Подключение параллельное. В этом варианте к каждой лампе нужно подключить резистор, который ограничивает тепло. Он предохраняет от пробоя светодиоды.
• Подключение смешанное. Группа, состоящая из нескольких элементов, расположенных последовательно, подключается параллельно. Хорошо подходит как для дома, так и для офиса.
• Какую схему выбирать, нужно решать, учитывая все достоинства и недостатки.

Меньше всего финансовых средств требуется для последовательного подключения. В нем нет большого количества резистров, но уязвимые места все же есть. Связано это с тем, что, если перегорает одна лампочка, не будет работать весь светильник.

Вторая проблема данного подключения – это пробой светодиода. Если это происходит, то нагрузка на остальные диоды увеличивается и происходит быстро перегорание светильника.

Такой проблемы легко можно избежать при параллельном подключении. При перегорании одного светодиода, накладной потолочный светильник будет также светить, просто не на полной мощности. Но такие светильники будут стоить гораздо дороже.

Особенности монтажа светильников на разные виды потолков

Чтобы установить люстру на обычный бетонный потолок, рекомендуется в высверленные отверстия под крюковое крепление или планку сначала вставлять самораспорные анкеры – они надежно удерживают шурупы в потолочном полотне, не позволяя металлу выскальзывать из бетонного основания.

Деревянные потолки, как правило, не требуют усиления крепежей, в них и обычные шурупы с резьбой держатся без особых проблем. В дереве можно прорезать отверстия нужного диаметра, а значит, на таких потолках допускается размещение светильников накладного типа (при условии соблюдения всех необходимых мер техники безопасности).

Монтаж светильников на натяжные и подвесные потолочные конструкции требует внимательного подхода к выбору самих осветительных приборов. Даже под действием небольшого веса такие потолки легко деформируются и теряют привлекательный внешний вид.

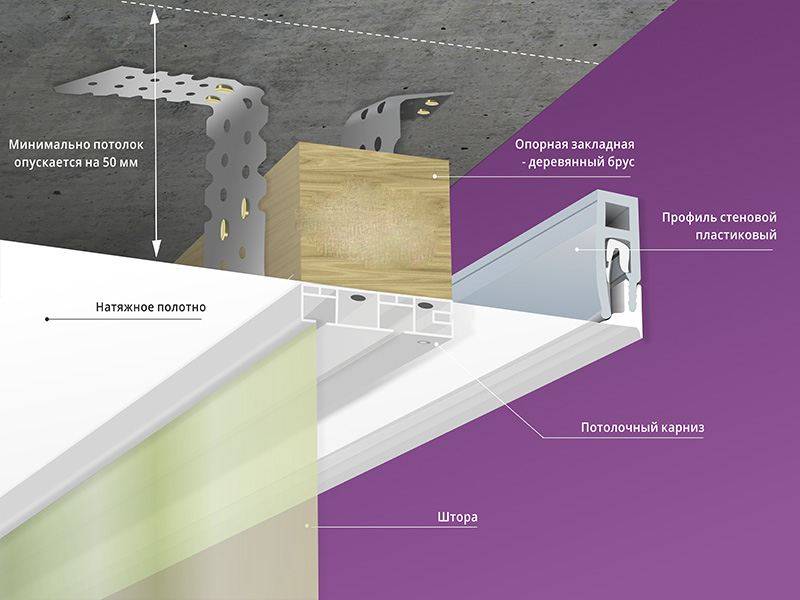

Во избежание порчи потолочного полотна, светильники имеет смысл монтировать на деревянные бруски, которые крепятся непосредственно к бетонному основанию потолков.

Перед монтажом любого вида светотехнического оборудования, нужно внимательно изучить инструкцию по его сборке и установке

Это важно сделать потому, что у каждого производителя имеется свой набор требований к вариантам крепления выпускаемой им светотехники. Кроме того, изготовители часто дают дополнительные рекомендации касательно безопасной установки и дальнейшей эксплуатации их люстр и светильников

Перейти ко всем люстрам

Как смонтировать врезной светильник

Для натяжных и подвесных потолков преимущественно используют светильники со скрытыми креплениями. Провода и корпуса осветительных приборов располагают в полости между основным потолком и финишным потолочным покрытием. «Спрятанные» внутри светильники смотрятся очень красиво, и при этом ничуть не нарушается интенсивность освещения. Точечные светильники на натяжном потолке монтируют до натяжения ПВХ-конструкции или тканого полотна. Порядок работы:

1. До установки натяжного потолка по базовому основанию выполняют разводку проводов.
2. Монтируют специальные площадки, к которым будут крепиться осветительные приборы.
3. Натягивают потолок, строго под площадками приклеивают армирующие полотно кольца.
4. Вырезают полотно по внутреннему контуру армирующих колец и протягивают провода.
5. Подключают провода к светильникам, фиксируют приборы в площадках, выполняют регулировку, чтобы устройство не деформировало полотно натяжного потолка.

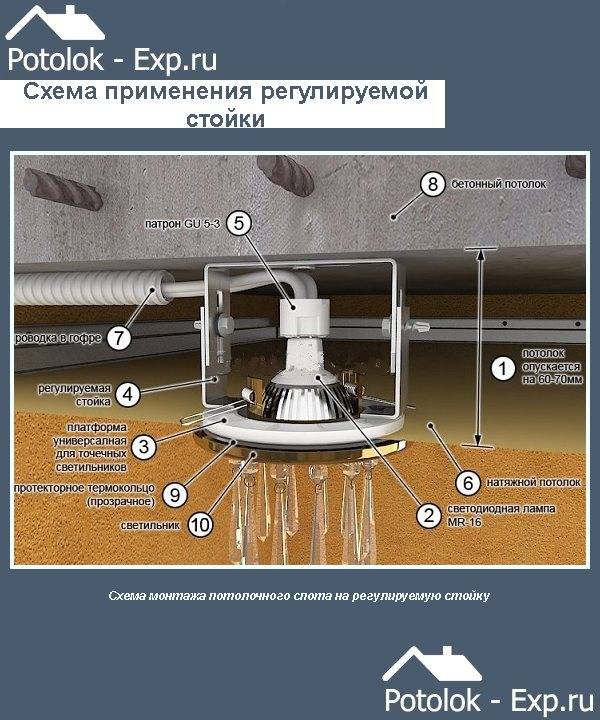

Схема установки точечного светильника в натяжной потолок

Центральная люстра крепится к монтажному крюку, который надежно фиксирует источник света в потолке. Отверстие под крюк аккуратно закрывает декоративный стакан люстры. По такой схеме монтируют точечное освещение в натяжных потолочных конструкциях.

Использование точечных светильников в качестве основного и дополнительного света позволяет визуально расширить габариты комнаты, сделать акцент на интересных элементах и декоративном оформлении интерьера и хорошо осветить рабочие зоны в каждом помещении.

220.guru

В СНиПе «Естественное и искусственное освещение» указаны нормы освещенности жилых и производственных помещений.

Чтобы рассчитать количество светильников, нужно знать в первую очередь тип или назначение помещения, потому что от этого зависит освещенность квадратного метра площади. Например в спальне нет необходимости делать такое яркое освещение как в детской комнате.

Следующее, что нужно учитывать, так это площадь помещения. По таблице можно определить какая общая мощность светильников нужна в комнате для разной степени освещенности.

Мощность освещения можно также рассчитать по формуле: P=pS, где p – удельная мощность освещения помещения в Вт/м2, S – площадь помещения в метрах квадратных.

Без формул и таблиц можно рассчитать мощность освещения на комнату с помощью онлайн-калькулятора, где достаточно ввести уровень освещенности, тип лампы и площадь помещения.

После того, как мы рассчитали какая общая мощность освещения нам нужна для нашей комнаты, делим это значение на мощность одного точечного светильника и получаем количество светильников, необходимых для полноценного освещения.

Нужно еще учитывать, что лампочки в светильниках могут быть разной мощности — чем мощнее лампочки, тем меньше светильников нам нужно.

Еще важную роль играет дизайн комнаты, от которого в значительной степени зависит количество светильников. В этом случае можем пойти другим путем: определяем количество точечных светильников и делим общую мощность освещения для комнаты на количество светильников. В результате получаем мощность лампочки для одного светильника.

Размещать светильники на потолке нужно равномерно по всей площади, но с учетом дизайна комнаты. Освещение можно разделять на зоны — основное и дополнительное, в этом случае нужно ставить несколько выключателей. В каждой зоне светильники могут быть на разном расстоянии друг от друга.
