Как устранить постоянный гул циркуляционного насоса

Неполадки в насосах, создающие гул

Шум в насосах может возникать по самым разным причинам. Это может быть неправильный монтаж оборудования или выход из строя некоторых элементов. Базовыми источниками шума в насосах принято считать систему воздушного охлаждения двигателя и подшипники качения. Эти потенциальные источники шума неразрывно связаны с мощностью двигателя насоса и частотой вращения. Здесь стоит упомянуть международные нормы ISO, в соответствии с которыми шум, который издает насосное оборудование, лимитируется в зависимости от двух приведенных выше факторов.

Насосное оборудование, размещенное в подвале.

Интересно, что увеличение акустического давления, к примеру, на 6 дБ по реальным ощущениям человека будет равно увеличению шума в два раза. Звук, который издает насосная система, плотно связан с частотой вращения, поэтому снижение шумов возможно лишь в том случае, если он будет уменьшена. Одновременно с этим, в случае уменьшения частоты вращения будет заметно падать и производительность насосного оборудования. Это очень сложный момент, в котором должны разбираться только профессионалы.

Также может выделить и другие причины, по которым может возникать шум от насоса:

• повреждение подшипников;
• не зафиксированный корпус устройства;
• кавитация с вибрацией и резкими шумами;
• вибрация, которая передается к трубам и строительным конструкциям.

Как ухаживать за автономной системной отопления

Выведенный из строя насос

Чтобы обеспечить постоянную температуру в доме требуется пристально наблюдать за состоянием циркуляционного насоса. Если приборы резко выйдут из строя, то необходимость экстренного восстановления может доставить множество неудобств.

Чтобы этого не допустить требуется проводить профилактические мероприятия перед наступлением сезона отопления. Они включают:

1. Стыковочные места не должны пропускать жидкость.
2. Нужно нанести на прокладки и подшипники масло.
3. Перед активацией насоса желательно оценить состояние электрической сети и соответствие требуемым параметрам.
4. Перед включением требуется провести пробную активацию. Если при пробном включении не возникает шумов и вибраций, можно запускать в работу устройство.
5. Если длительное время оставить помпу отключенное, то возможна порча оборудования. Поэтому требуется регулярно проводить пробное включение с водой.
6. При запуске без воды может возникнуть серьезная неисправность. Также, требуется наблюдать за циркуляцией и не закрывать нужные вентили.
7. Регулярно проводите очистку фильтра.

<center>

</center>

Водяной насос для принудительного тока жидкости по трубам – необходимый прибор для каждого дома. Правильный выбор и установка позволят регулировать скорость и давление жидкости в трубопроводе. При этом может возникать шум различной природы: гудение, скрип, стук. Возникновение таковых свидетельствует о появлении неполадок в работе. Чтобы не допустить окончательной порчи и аварийной ситуации требуется провести диагностирование причины и последующую реставрацию.

<center>

</center></index>Поделиться ссылкой

Владельцы загородных домов и дачники устанавливают индивидуальное отопление. Этому есть несколько причин – отсутствие централизованной магистрали, возможность выбора наиболее экономичной схемы, удобство отопления тогда, когда это нужно, а не с началом отопительного сезона и т.д.

Одним из основных устройств в такой системе является циркуляционный насос отопления. Основная его задача – создание принудительной циркуляции горячей жидкости для обогрева помещения. Шумность во время его функционирования – серьезный повод для беспокойства, особенно если появляются посторонние звуки в разгар отопительного сезона. Этому могут быть несколько причин, постараемся разобрать основные из них.

Чтобы аппарат прослужил длительный срок эксплуатации, необходимо соблюдать некоторые правила:

• нельзя включать водяной прибор, если система без воды;
• не должен работать с нулевой подачей;
• необходимо соблюдать количество перекачиваемой воды в соответствии с диапазоном, указанном в технических характеристиках к аппарату (подача воды не должна быть слишком низкой или очень высокой, так как это сильно изнашивает прибор);
• чтобы компоненты аппарата не окислись в неотопительный сезон, его нужно запускать хотя бы раз в месяц на 15-20 минут;
• температура теплоносителя в оборудовании не должна превышать 65 градусов, иначе жесткие соли могут выпасть в осадок.

Современные водяные насосы для отопления представлены в двух основных типах устройств: «сухого типа» и «мокрого типа».

Почему шумит циркуляционный прибор в нормальном режиме? С целью охлаждения мотора аппарата «сухого типа» он оснащен вентилятором, который при работе и является источником дополнительного звука. Данного типа оснастка не предусматривается для эксплуатации вблизи жилых домов.

Схема циркуляционного насоса с сухим ротором

Однако ошибки случаются, и некомпетентный подрядчик или застройщик при установке в домах обогрева, может аргументировать установку приспособления с «сухим» ротором высокой продуктивностью устройства, пренебрегая другими его свойствами. В таком случае устранить проблему можно только выполнив звукоизоляцию помещения либо заменив циркуляционное приспособление.

Аппарат «мокрого типа» устроен так, что во время процесса эксплуатации ротор целиком погружен в жидкость, которую перекачивает. Охлаждение двигателя в таком случае происходит теплоносителем. Уровень шума в таких системах значительно ниже за счет отсутствия вентилятора. Такое оснащение можно монтировать в помещениях рядом с жилыми домами.

Конструкция прибора с мокрым ротором

Но что же предпринять, когда установка издает тревожные звуки при работе? Стоит выделить главные причины возникновения такой проблемы и методы борьбы с ними.

ВИДЕО: Как должен шуметь циркуляционный насос при нормальной работе

Циркуляционный насос отопления: устройство

Хозяева частных домов обычно отдают предпочтение экономичным насосам небольшой мощности с ротором «мокрого» типа.

Принцип действия этого агрегата прост: крыльчатка, жестко закрепленная на валу электродвигателя, вращается и затягивает теплоноситель, поступающий из входного патрубка. Затем под давлением выталкивает его в нагнетательный патрубок, обеспечивая таким образом циркуляцию.

Если мы разбираем насос своими руками, то должны хорошо представлять его устройство.

Схема устройства циркуляционного насоса с «мокрым» ротором

Важно! Необходимо учитывать, что в моделях «сухого» типа ротор и приводной двигатель выделяются в отдельный блок, а вращение передается на крыльчатку при помощи муфты

Грамотный выбор циркуляционного насоса

Излишне мощное насосное оборудование покупать бессмысленно. Кроме того, что работать в полную силу ему не придется, мощный насос будет создавать негативные шумовые помехи. Для оснащения отопительной системы со сложной архитектурой точные расчеты должны делать инженеры-теплотехники. Владельцу загородного дома для подбора насоса достаточно примитивной формулы, так как технические параметры устанавливаемого агрегата все равно должны превышать расчетные значения на 10%.

Способность насоса обеспечивать потребности отопительного контура зависит от диаметра трубопровода, максимальных параметров напора и объема теплоносителя, плотности и температуры воды.

• Расход теплоносителя Q (выражается в л/мин), проходящего через произвольный участок замкнутого контура, рассчитывают по аналогии с расходом жидкости для котла. То есть, просто приравнивают значения расхода и параметры мощности котла (P=Q). Упрощенно: если мощность котла составляет 20 кВт, то через него может пройти 20 л теплоносителя в минуту.
• Батареи с мощностью 10 кВт будут расходовать 10 л/мин воды. Учитывая мощность радиаторов, нужно рассчитать расход воды в каждом из колец отопительной сети.
• Расход теплоносителя в трубах зависит от диаметра трубопровода. Чем они уже, тем больше сопротивление возникает на пути движения воды. При стандартной скорости передвижения по трубам в 1,5 м/сек, в расчетах поможет ниже приложенная таблица.

Таблица для расчета расхода воды в трубопроводе

Мощность насоса прямо пропорциональна длине трубопровода. То есть, 10 метров каждого отрезка отопительной системы потребуют 0,6 м напора от насосного оборудования. Проще: для обеспечения продуктивной работы 100метрового кольца нужен напор насоса 6,0 м.

Для стимуляции движения теплоносителя в системах отопления используют два типа насосных приборов:

• «сухие» насосы, ротор которых не контактирует с теплоносителем;
• «мокрые» насосы, рабочая часть которых погружена в перекачиваемую ими воду.

Оборудование с «сухим», герметично изолированным ротором применяют преимущественно для обустройства многоэтажных зданий, крупных промышленных, торгово-развлекательных центров. Из-за ощутимых шумовых эффектов, связанных с создающимися в процессе работами завихрениями воздуха, сухие насосы не востребованы в сфере обустройства частных строений.

Циркуляционные насосы с «мокрым» ротором

Для модернизации отопления загородных домов применяют в основном «мокрые» насосы в латунных или бронзовых корпусах, внутри которых расположены детали из нержавеющей стали и керамики. Перекачиваемый ими теплоноситель к тому же выполняет функцию смазки, продлевающей «жизнь» техники.

Куда ставить

Устанавливать циркуляционный насос рекомендуют после котла, до первого ответвления, а вот на подающем или обратном трубопроводе — все равно. Современные агрегаты делают из материалов, которые нормально переносят температуры до 100-115°C. Мало найдется систем отопления, которые работают с более горячим теплоносителем, потому соображения более «комфортной» температуры несостоятельны, но если вам так спокойнее, ставьте в обратке.

Можно ставить в обратном или прямом трубопроводе после/перед котлом до первого ответвления

Нет разницы и по гидравлике — котлу, да и остальной системе, абсолютно все равно, в подающей или обратной ветке стоит насос. Что имеет значение — это правильность установки, в смысле обвязки, и правильная ориентация ротора в пространстве

Остальное неважно

По месту установки есть один важный момент. Если в системе отопления две отдельные ветки — на правое и левое крыло дома или на первый и второй этаж — имеет смысл на каждой поставить отдельный агрегат, а не один общий — непосредственно после котла. Причем на этих ветках сохраняется то же правило: сразу после котла, до первого разветвления в этом отопительном контуре.

Это даст возможность задавать требуемый тепловой режим в каждой из частей дома независимо от другого а также в двухэтажных домах экономить на отоплении. Как? За счет того, что на втором этаже обычно значительно теплее, чем на первом и там требуется намного меньше тепла.

При наличии двух насосов в ветке, которая идет наверх, скорость движения теплоносителя задается намного меньше, а это позволяет сжигать меньше топлива, причем без ущерба для комфортности проживания.

Подключение к электропитанию

Работают циркуляционные насосы от сети 220 в. Подключение — стандартное, желательна отдельная линия электропитания с автоматом защиты. Для подключение требуются три провода — фаза, ноль и заземление.

Схема электрического подключения циркуляционного насоса

Само подключение к сети можно организовать при помощи трехконтактных розетки и вилки. Такой способ подключения используется, если насос идет с подключенным питающим проводом. Также можно подключить через клеммную колодку или напрямую кабелем к клеммам.

Клеммы располагаются под пластиковой крышкой. Ее снимаем, открутив несколько болтов, находим три разъема. Они обычно подписаны (нанесены пиктограммы N — нулевой провод, L — фаза, а «земля» имеет интернациональное обозначение), ошибиться трудно.

Куда подключать кабель электропитания

Так как от работоспособности циркуляционного насоса зависит вся система, имеет смысл сделать резервированное питание — поставить стабилизатор с подключенными аккумуляторами. При такой системе электропитания все будет работать и несколько суток, так как сам насос и автоматика котла «тянут» электричества по максимуму 250-300 Вт. Но при организации надо все просчитать и подобрать емкость аккумуляторов. Недостаток такой системы — необходимость следить за тем, чтобы аккумуляторы не разряжались.

Как подключить циркуляционник к электричеству через стабилизатор

Здравствуйте. Моя ситуация, насос 25 х 60 стоит сразу после электрокотла на 6 квт, далее магистраль из трубы 40 мм идёт в баню (там три стальных радиатора) и возвращается к котлу; после насоса ответвление вверх, далее 4 м, вниз, окольцовывает дом 50 кв. м. через кухню, далее через спальню, где удваивается, потом зал, где утраивается и вливается в обратку котла; в бане ответвление 40 мм вверх, выходит из бани, входит на 2 этаж дома 40 кв. м. (там два чугунных радиатора) и возвращается в баню в обратку; на второй этаж тепло не пошло; идея установить второй насос в бане на подачу после ответвления; общая длина трубопровода 125 м. Насколько решение правильное?

Идея правильная — слишком длинная трасса для одного насоса.

Расчёт расхода и особенности монтажа циркуляционного насоса

Перед тем, как начать установку насоса, необходимо его выбрать и приобрести. Главное в выборе – опираться на показатели мощности оборудования. Слишком большие показатели повлекут неоправданно завышенную цену, недостаточные параметры не позволят прибору выполнять в полной мере возложенные на него функции.

Расчёт необходимой перекачивающей способности циркуляционного насоса . Этот показатель рассчитывается, опираясь на следующие нюансы:

А) 1 кВт мощности котла способен нагреть 1 литр воды в минуту. Значение в 50 кВт потребует прохождения через котёл 50 литров.

Б) Теплоноситель движется в трубах с усреднённым показателем скорости в 90 метров в минуту.

В) От диаметра каналов зависит количество проходимой через них жидкости. Чем они уже, тем больше их сопротивление. Из-за этого расход воды не прямо пропорционален диаметру трубы, например:

• при диаметре трубы полдюйма пропускная способность её составит 5,7 л/с;
• показатель в ¾ дюйма обеспечит расход воды в 15 л/с;
• 1 дюйм пропустит 30 литров;
• через 2 дюйма пройдёт 170 л.

Г) Мощность перекачивающего прибора зависит от длины трубопровода. Для каждого метра протяжённости системы потребуется напор насоса, равный 6 см.

Д) Перечисленные значения дополняются учётом числа радиаторов и количества этажей здания, а также:

• типа автоматики,
• материала труб,
• вида запорной арматуры.

Е) При покупке насоса следует обеспечивать запас его мощности на 20 % для преодоления возможных сторонних негативных факторов воздействия на систему.

Ж) Приняв во внимание все данные, получается, что для строения:

• 250 кв. м. подойдёт прибор, имеющий расход 3,5 куб. м./час и создающий давление в 0,4 атмосферы;
• 350 кв. м. потребуется насос с производительностью 4,5. куб. м./ч с напором около 0,6 атм.;
• 800 кв. м. обеспечит циркуляцией оборудование с показателем 11 куб. м/час и давлением жидкости на выходе в 0,8 атм.

Как почистить детали

Засор насоса образуется из-за скопившихся известковых отложений. Чрезмерные загрязнения могут привести теплоагрегат к полному выходу из строя. Небольшие отложения на валу можно устранить самостоятельно с помощью обычной уксусной эссенции.

Чтобы очистить внутренности помпы от загрязнений, разбавьте её водой 1:1. Полученный раствор залейте внутрь насоса через одно из крепёжных соединений.

Через сутки известковые отложения частично растворятся, а для удаления остатков разберите агрегат и основательно его почистьте.

Чистку внутренностей насоса проводите бережно, удаляя остатки отложений со всех поверхностей, при этом воспользуйтесь деревянным шпателем. Завершите обработку шлифовкой, которую можно сделать с помощью кусочка ткани или специальной пасты.

Основные неисправности циркуляционного насоса отопления

Составные части циркуляционного насоса

Многие типовые неисправности отопительного оборудования можно наладить собственными силами. Достаточно иметь представление о конструкции насоса, набор инструментов и минимальные знания в области ремонта

Также важно знать, как разобрать циркуляционный насос отопления. Прежде, чем восстанавливать повреждения, проверьте электропитание

Напряжение должно соответствовать заявленному в техническом паспорте.

Ниже приведены распространенные неисправности насоса отопления, их причины и методы решения проблем.

Проблема №1. Шумит насос отопления

1. Насос долго простаивал и вал двигателя окислился

● разборка насоса отопления начинается с отключения подачи электроэнергии;● освободить насос и прилегающие трубопроводы от остатков теплоносителя;● снять фиксирующие корпус насоса винты и двигатель;● разбираем электродвигатель и ротор;

● необходимо, упираясь в рабочую насечку, провернуть рукой ротор.

2. Посторонний предмет блокирует колесо

● отключить отопительный прибор;● из насоса и прилегающих трубопроводов удалить теплоноситель;● снять фиксирующие корпус винты и двигатель;● достать инородное тело;

● вставляем сетчатый фильтр, чтобы защитить входной патрубок от грязи и накипи.

Проблема №2. Оборудование не вращается и не издает характерных звуков

Тестером проверьте электропитание и напряжение на клеммах, а также правильно подсоедините устройство к питанию. Многие модели имеют плавкий предохранитель, который быстро перегорает от скачков напряжения. Решение вопроса — замена предохранителя.

Проблема №3. При включении циркуляционный насос шумит

Когда в трубопроводе скапливается воздух появляется нехарактерный шум. Решение проблемы — выпустить воздух из труб. Если в верхней части трубопровода установить автоматический узел, воздух будет выпускаться автоматически.

Проблема №4. Отопительное оборудование не включается

Проблема в электропитании. Проверяйте фазы и предохранители. Если осмотр не исправил ситуацию, вероятнее всего сгорела обмотка привода. В этом случае самостоятельный ремонт невозможен.

Проблема №5. Насос включается, но отключается через пару минут работы

Если провода подсоединены неправильно, тогда необходимо осуществить ремонт циркуляционного насоса своими руками. Загляните в клеммную коробку и проверьте соединение проводов по фазам. Также, если контакт вашего предохранителя слабый, его необходимо снять и прочистить все зашлакованные элементы.

Проблема №6. Сильная вибрация насоса

Наиболее распространенная причина ремонта насоса отопления своими руками — амортизация подшипника. Замена детали устраняет неисправность.

Проблема №7. Недостаточный напор насоса

Куда ставить

Устанавливать циркуляционный насос рекомендуют после котла, до первого ответвления, а вот на подающем или обратном трубопроводе — все равно. Современные агрегаты делают из материалов, которые нормально переносят температуры до 100-115°C. Мало найдется систем отопления, которые работают с более горячим теплоносителем, потому соображения более «комфортной» температуры несостоятельны, но если вам так спокойнее, ставьте в обратке.

Можно ставить в обратном или прямом трубопроводе после/перед котлом до первого ответвления

Нет разницы и по гидравлике — котлу, да и остальной системе, абсолютно все равно, в подающей или обратной ветке стоит насос. Что имеет значение — это правильность установки, в смысле обвязки, и правильная ориентация ротора в пространстве

Остальное неважно

По месту установки есть один важный момент. Если в системе отопления две отдельные ветки — на правое и левое крыло дома или на первый и второй этаж — имеет смысл на каждой поставить отдельный агрегат, а не один общий — непосредственно после котла. Причем на этих ветках сохраняется то же правило: сразу после котла, до первого разветвления в этом отопительном контуре. Это даст возможность задавать требуемый тепловой режим в каждой из частей дома независимо от другого а также в двухэтажных домах экономить на отоплении. Как? За счет того, что на втором этаже обычно значительно теплее, чем на первом и там требуется намного меньше тепла. При наличии двух насосов в ветке, которая идет наверх, скорость движения теплоносителя задается намного меньше, а это позволяет сжигать меньше топлива, причем без ущерба для комфортности проживания.

Есть два типа систем отопления — с принудительной и естественной циркуляцией. Системы с принудительной циркуляцией работать без насоса не могут, с естественной — работают, но в таком режиме имеют более низкую теплоотдачу. Тем не менее, меньшее количество тепла, это все-таки намного лучше, чем его полное отсутствие, потому в местностях, где электричество отключают часто, проектируют систему как гидравлическую (с естественной циркуляцией), а затем в нее врезают насос. Это дает высокую эффективность и надежность отопления. Понятное дело, что установка циркуляционного насоса в этих системах имеет отличия.

Все системы отопления с теплым полом принудительные — без насоса через такие большие контура теплоноситель не пройдет

Принудительная циркуляция

Так как система отопления с принудительной циркуляцией без насоса неработоспособна, его устанавливают прямо в разрыв подающей или обратной трубы (по вашему выбору).

Большинство проблем с циркуляционным насосом возникают из-за наличия в теплоносителе механических примесей (песка, других абразивных частиц). Они способны заклинить крыльчатку и остановить мотор. Потому перед агрегатом обязательно ставят сетчатый фильтр-грязевик.

Установка циркуляционного насоса в систему с принудительной циркуляцией

Также желательно с двух сторон установка шаровых кранов. Они дадут возможность заменить или отремонтировать устройство без слива теплоносителя из системы. Перекрываете краны, снимаете агрегат. Сливается только та часть воды, которая была непосредственно в этом куске системы.

Естественная циркуляция

Обвязка циркуляционного насоса в гравитационных системах имеет одно существенное отличие — необходим байпас. Это перемычка, которая делает систему работоспособной при неработающем насосе. На байпасе ставят один шаровый отсечной кран, который закрыт, все время, пока работает перекачка. В таком режиме система работает как принудительная.

Схема установки циркуляционного насоса в системе с естественной циркуляцией

Когда пропадает электричество или агрегат выходит из строя, кран на перемычке открывают, кран, ведущий на насос, перекрывают, система работает как гравитационная.

Особенности монтажа

Есть один важный момент, без которого установка циркуляционного насоса будет требовать переделки: требуется разворачивать ротор так, чтобы он был направлен горизонтально. Второй момент — направление потока. На корпусе есть стрелка, указывающая в какую сторону должен течь теплоноситель. Вот так и разворачивайте агрегат, чтобы направление движения теплоносителя было «по стрелке».

Сам насос может быть установлен как горизонтально, так и вертикально, только при подборе модели смотрите, чтобы он мог работать в обоих положениях. И еще один момент: при вертикальном расположении мощность (создаваемый напор) падает примерно на 30%. Это надо учитывать при выборе модели.

Как уберечь насос от неисправности?

Желательно всегда поддерживать в трубах необходимый объем воды-теплоносителя. В противном случае помпа будет работать на износ, причём как в случае превышения объема воды, так и в случае его нехватки

Чтобы подстраховаться и избежать поломки достаточно дорогого насосного оборудования, рекомендуется придерживаться некоторых основных правил по эксплуатации техники подобного типа:

• Не допускайте включения помпы без наличия теплоносителя в замкнутом контуре. То есть, если в трубах системы отопления воды нет, то не стоит «мучить» насос. Так вы спровоцируете скорую поломку техники.
• Желательно всегда поддерживать в трубах необходимый объем воды-теплоносителя. В противном случае помпа будет работать на износ, причём как в случае превышения объема воды, так и в случае его нехватки. К примеру, если помпа может перегонять количество воды от 5 и до 105 литров, то необходимость работать с объемами от 3 до 103 литров уже будут сильно изнашивать рабочие узлы агрегата, что приведет к его выходу из строя.
• В случае длительного простоя насоса (в период несезона отопления) необходимо раз в один месяц прогонять агрегат в рабочем положении хотя бы 15 минут. Это позволит избежать окисления всех движимых элементов насосного агрегата.
• Старайтесь не превышать температуру теплоносителя выше 65 градусов по Цельсию. Более высокий показатель будет негативно воздействовать на рабочие и движимые части конструкции.
• При этом чаще проверяйте корпус насоса на герметичность. Если где-то наблюдается хоть малейшая течь, следует сразу выявить неисправность и провести техническое обслуживание помпы.

Правила эксплуатации циркуляционных насосов

Циркуляционный насос сможет прослужить достаточно долго только при соблюдении следующего ряда правил:

• Запуск насоса можно осуществлять только в том случае, если система заполнена теплоносителем;
• Насос не должен работать при отсутствии подачи;
• Объем перекачиваемой жидкости должен соответствовать диапазону, который насос в состоянии обрабатывать, иначе оборудование будет слишком быстро изнашиваться (узнать необходимое значение можно в технической документации к насосу);
• Чтобы насос не подвергался окислению в теплое время года, нужно запускать отопительную систему минут на 20 хотя бы раз в месяц;
• Температура перекачиваемой насосом жидкости не должна быть выше 65 градусов – превышение этого уровня приведет к выпадению в осадок твердых солей.

На рынке представлено два вида насосов – «сухие» и «мокрые». Классификация зависит от того, имеется ли прямой контакт между ротором устройства и перекачиваемой средой. Для сухих насосов высокий уровень шума – обычное дело. Все дело в том, что такие устройства оснащаются вентилятором, который в процессе работы сильно шумит, поэтому такое оборудование не используется в частных домах.

Конечно, иногда застройщики допускают ошибку (иногда сознательно, а иногда нет) и устанавливают в частном доме насос с сухим ротором. Обычно главным аргументом таких застройщиков является высокая эффективность подобного оборудования – а о главном недостатке, который выражается в том, что насос отопления шумит слишком сильно, они предпочитают умалчивать. Решить проблему шума в таком случае получится разве что качественной звукоизоляцией помещения, или же заменой насоса на более подходящий.

В мокрых насосах ротор постоянно находится внутри перекачиваемой среды, которая также обеспечивает охлаждение рабочих элементов оборудования. Вентилятора в данных устройствах нет, поэтому в процессе работы они не шумят, и их можно спокойно устанавливать в жилых домах.

Куда ставить насос — на подачу или в обратку

Невзирая на обилие информации в интернете, пользователю довольно сложно понять, как правильно установить насос на отопление, чтобы обеспечить принудительную циркуляцию воды в системе собственного дома. Причина – противоречивость этой информации, вызывающая постоянные споры на тематических форумах. Большая часть так называемых спецов утверждает, что агрегат ставится только на обратный трубопровод, приводя такие умозаключения:

• температура теплоносителя на подаче гораздо выше, чем в обратке, поэтому насос прослужит недолго;
• плотность горячей воды в подающей магистрали меньше, поэтому ее труднее перекачивать;
• статическое давление в обратном трубопроводе выше, что облегчает работу насоса.

Интересный факт. Иногда человек случайно попадает в котельную, обеспечивающую центральное отопление квартир, и видит тамошние агрегаты, врезанные в обратку. После этого он считает подобное решение единственно верным, хотя не знает, что в других котельных центробежные насосы могут стоять и на подающей трубе.

Отвечаем на приведенные утверждения по пунктам:

1. Бытовые циркуляционные насосы рассчитаны на максимальную температуру теплоносителя 110 °С. В домашней отопительной сети она редко поднимается выше 70 градусов, да и котел не нагреет воду больше, чем 90 °С.
2. Плотность воды при 50 градусах составляет 988 кг/м³, а при 70 °С – 977.8 кг/м³. Для агрегата, развивающего давление 4—6 м водного столба и способного перекачивать около тонны теплоносителя за 1 час, разница в плотности перемещаемой среды 10 кг/м³ (объем десятилитровой канистры) просто ничтожна.
3. На практике столь же несущественна разность статических давлений теплоносителя в подающей и обратной магистрали.

Отсюда простой вывод: циркуляционные насосы для отопления допускается врезать как в обратный, так и в подающий трубопровод системы отопления частного дома. Данный фактор никак не повлияет на работоспособность агрегата или эффективность обогрева здания.

Котельная, сделанная нашим экспертом Владимиром Сухоруковым. Удобный доступ есть ко всему оборудованию, в том числе и к насосам.

Исключение – дешевые твердотопливные котлы прямого горения, не оборудованные автоматикой. При перегреве теплоноситель в них закипает, поскольку горящие дрова нельзя потушить в один момент. Если циркуляционный насос установлен на подаче, то образующийся пар вперемешку с водой поступает внутрь корпуса с крыльчаткой. Дальнейший процесс выглядит так:

1. Рабочее колесо перекачивающего устройства не предназначено для перемещения газов. Поэтому производительность аппарата резко снижается, а скорость течения теплоносителя падает.
2. В котловой бак поступает меньше охлаждающей его воды, отчего перегрев возрастает, а пара образуется еще больше.
3. Увеличение количества пара и его попадание в крыльчатку приводит к полной остановке движения теплоносителя в системе. Возникает аварийная ситуация и в результате роста давления срабатывает предохранительный клапан, выбрасывающий пар прямо в помещение котельной.
4. Если меры по тушению дров не предпринимаются, то клапан не справляется со сбросом давления и происходит взрыв с разрушением оболочки котла.

Для справки. В дешевых теплогенераторах, выполненных из тонкого металла, порог срабатывания предохранительного клапана составляет 2 Бар. В более качественных ТТ-котлах этот порог предусматривается на уровне 3 Бар.

Практика показывает, что от начала процесса перегрева до срабатывания клапана проходит не более 5 минут. Если установить циркуляционный насос на обратной трубе, то пар в него не попадет и промежуток времени до аварии возрастет до 20 мин. То есть, монтаж агрегата на обратку не предотвратит взрыв, но отсрочит его, что даст больше времени на устранение проблемы. Отсюда рекомендация: насосы для котлов, работающих на дровах и угле, лучше ставить на обратном трубопроводе.

Для хорошо автоматизированных пеллетных отопителей место установки значения не имеет. Больше информации по теме вы узнаете из видео нашего эксперта:

Что делать, чтобы шума не появилось

Предотвратить возникновение посторонних звуков в системе отопления можно ещё на стадии проекта:

Современные циркулярные насосы очень мощные. Продуктивности самого простого бесшумного агрегата хватит для поддержания комфортной температуры в малоэтажном здании.

Грамотный монтаж, проведённый по инструкции завода-изготовителя, существенно улучшит работу насоса

Важно помнить, что ротор модели мокрого типа устанавливается только горизонтально. Погрешность приведёт к шумам и скорому износу деталей.

Фильтр грубой очистки, установленный перед насосом, не допустит попадания песка и мелкого мусора.
При неуверенности в параметрах функционирования системы, стоит выбрать модель с возможностью изменения режима работы.

Допустимая температура нагрева теплоносителя 65 °С. Циркулярный насос монтируется на трубе, доставляющей к котлу остывшую воду.

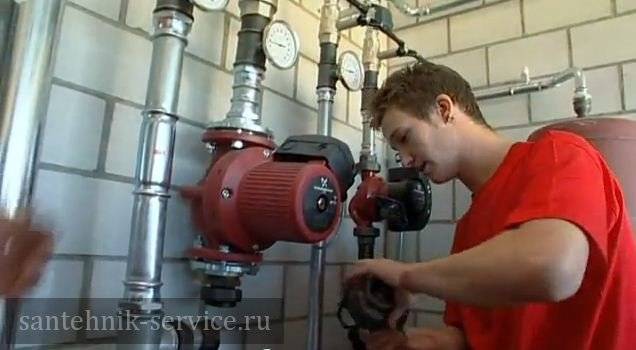

Циркуляционный насос греется – причины и устранение

Существует масс причин, из-за которых агрегат может нагреваться. Среди них нужно выделить:

• Неправильная установка – определить, что агрегат нагревается именно по этой причине достаточно просто – прибор будет греться уже в начале эксплуатации;
• Скопление твердых частиц в системе – с каждым месяцем внутри трубопровода откладываются частицы известняка и ржавчины, вследствие чего диаметр труб становится меньше. Из-за этого агрегат начинает работать в условиях повышенной нагрузки. Избавиться от этой проблемы поможет полная очистка труб системы отопления;
• Слишком малое количество смазки в подшипниках насоса – из-за этого подшипник стираются в разы быстрее, чем в обычных условиях. В таком случае прибор нужно снять и залить новую смазку;
• Особенности модели насоса – некоторые приборы изначально изготовлены таким образом, что могут нагреваться сильнее, чем их аналоги. Как правило, это больше касается промышленных агрегатов, но иногда встречаются и бытовые устройства;
• Низкое напряжение в сети – если этот показатель ниже заявленных 220 В, то мотор прибора начинает греться, что приводит к его поломке. Чтобы не допустить поломки, насос лучше на время отключить.

Не нужно спешить демонтировать циркуляционный насос и нести его в ремонт. Вполне возможно, причина нагревания кроется даже не в самом приборе. В первую очередь потребуется замерить напряжение сети. Если этот показатель в норме, то нужно промыть трубопровод каустической содой. Жидкость нужно оставить в трубах минимум на час, после чего слить ее. Если эта процедура не помогла, значит, потребуется обратиться за помощью к специалистам.
