Неисправности и способы ремонта дренажных насосов с поплавком

По каким критериям выбираются дренажные насосы

Существует несколько правил, которые необходимо соблюдать при выборе агрегата:

Учитывать тип перекачиваемой жидкости. Определить какой величины частицы он сможет без проблем перекачать.
Изучить основные параметры дренажного насоса, что поможет подобрать наиболее подходящую модель. К таким величинам относятся:

напор. Эта величина для изделия средней производительности примерно составляет примерно от 7 до 10 метров. У высоконапорных моделях можно добиться напора более 30 метров. Показатели напора устройства будут зависеть от расстояния на которое будет подаваться жидкость;
производительность. Например, для резервуара объемом 40 м3, достаточно устройства с производительностью до 10 м3/час. Для использования агрегатов в промышленных целях, потребуются модели, производительность которых 100 м3/час и даже больше;
глубина погружения насоса. Максимальная его величина может варьировать от 5 до 15 метров, а минимальная составляет лишь от 0,3 до 0,9 метров.

Общий вид дренажного насоса показан на фото.

На продолжительность срока службы устройства оказывает непосредственное воздействие:

Качество применяемого материала для изготовления элементов устройства.
Температура перекачиваемой жидкости. Она не должна превышать +50°С.
Диаметр условного прохода. Этот показатель влияет на величину взвесей и твердых частиц в жидкости.
Наличие защиты от перегрева. Чаще всего в моделях встроены сразу два устройства:

поплавковый выключатель, нужен для предотвращения перегрева двигателя;
термореле, отключает питание, когда уровень воды достиг критической отметки.

Что такое явление кавитации

Все знают, что в воде растворено некоторое количество газов. При перемещении жидкости с определенной скоростью, в ней иногда образовываются зоны разрежения. В этих зонах пониженного давления из воды начинают выделяться пузырьки газов. После попадания пузырей в зону высокого давления они схлопываются. Этот процесс происходит с выделением большого количества энергии, от которой разрушаются крыльчатки и улитка насоса. На следующем фото показано рабочее колесо агрегата, разрушенное кавитацией.

Энергия схлопывающихся пузырьков способна создавать ударные волны, вызывающие вибрацию. Она распространяется по всему агрегату и воздействует не только на рабочее колесо, но и на подшипники, вал и сальники, от чего данные детали быстро приходят в негодность.

Кавитационный эффект чаще всего можно наблюдать в насосных станциях, которые работают на всасывание. В таких системах рабочее колесо создает разрежение, благодаря которому вода поднимается по шлангу из колодца. Но если на входе в насос возникает недостаток жидкости, то в зоне рабочего колеса возникает чрезмерное разрежение, провоцирующее возникновение кавитации.

Чтобы кавитация в насосах не возникала, следует придерживаться правила: на входе воды должно быть больше, чем на выходе. Добиться этого можно несколькими способами:

следует переместить аппарат немного ближе источнику;
можно увеличить диаметр всасывающей трубы (шланга);
для снижения сопротивления на участке всасывания можно всасывающую трубу заменить на трубу из более гладкого материала;
если на всасывающей трубе много поворотов, то, по возможности, следует уменьшить их количество;
желательно, чтобы все отводы имели большие радиусы поворота.

Совет! Не следует опускать всасывающий шланг станции в колодец на глубину больше 8 метров. Обычно максимальная глубина погружения шланга (трубы) указывается в руководстве к оборудованию.

Установка поплавкового выключателя

Монтаж поплавкового выключателя выполняется несколькими способами. До начала установки оборудования нужно проверить номинал тока, который подается на насосную установку. Этот показатель должен быть меньше нормального значения электрического тока, указанного в сопроводительных документах к поплавку. Среди существующих способов установки поплавкового выключателя для возможности регулирования уровня воды самым оптимальным в вопросе реализации считается его размещение в резервуаре, предусматривающем использование поплавка с проводом и элементом утяжеления, идущему в комплекте с устройством.

Если выполняется такой монтаж, грузило фиксируется на кабеле, после этого определяется расстояние свободного хода поплавка. При помощи специальной защелки грузило фиксируется на проводе. Сам кабель как можно более прочно устанавливается на наружной части резервуара. Только после этого выполняется подключение к насосной установке самого поплавкового выключателя. Готовая система может эксплуатироваться в соответствии со своим реальным назначением.

Способ монтажа поплавка для насосных устройств, подразумевающий применение подводящего шнура, может использоваться исключительно при полном отсутствии возможности зависания или зацепки главного устройства в резервуаре с размещением в нем только одного выключателя. В отдельных ситуациях может приниматься решение о монтаже одновременно нескольких поплавков для регулирования уровня воды в резервуаре. В подобной ситуации установка выполняется с применением специальной штанги. Наиболее часто для этого применяются пластиковые трубы, которые нужно как можно более прочно закрепить в самом резервуаре. На трубу крепятся поплавки, выставляются таким образом, чтобы эксплуатировать их можно было без проблем.

Подведение проводов, которые присоединены к поплавковым выключателям, выполняется с применением хомутов. При определении оптимального количества поплавковых выключателей нужно учитывать количество и модели используемых насосов, а также различных защитных устройств и встроенных пультов и панелей управления. В отдельных случаях вопрос обеспечения качественной работы выключателей может разрешаться посредством установки двух и более штанг

В вопросе определения схемы монтажа поплавковых выключателей необходимо принимать во внимание их количество и возможную локализацию, а также сверяться с имеющейся проектной документацией. Эксплуатация выключателей может осуществляться по разнообразным схемам

Как работает дренажный насос ↑

Дренажный насос работает просто:

мотор приводит в движение крыльчатку, закрепленную на валу;
пластины крыльчатки разгоняют жидкость внутри корпуса насоса;
под действием центробежной силы жидкость поступает в выпускное отверстие;
освобожденное место тут же занимает жидкость, поступающая через входное отверстие.

Отверстия располагаются на разном уровне. Это зависит от типа насоса: погружного, поверхностного. Погружные забирают воду снизу, а не сбоку.

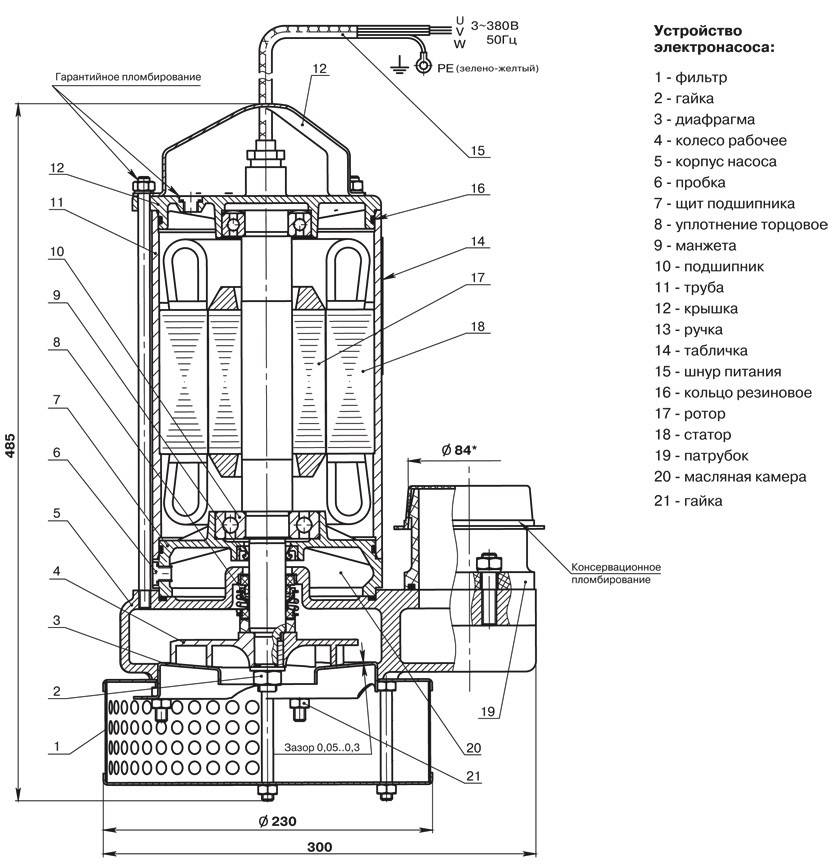

Схема дренажного насоса

Видео: дренажные насосы Джилекс ↑

Незапланированный ремонт своими руками или в мастерской не понадобится, если соблюдать нехитрые правила эксплуатации оборудования, подробно изложенные в этом видео-ролике производителя. В нем так же рассказывают о принципе работы устройств.

Как разобрать агрегат для диагностики поломки

При поломках насоса, требующих замены деталей, расположенных внутри его корпуса, потребуется разборка агрегата. Погружной насос состоит из отсека для двигателя и отсека с одной или несколькими крыльчатками, предназначение которых — захват воды. Ниже приведена схема устройства той части центробежного насоса, где установлены крыльчатки.

Как видно из рисунка, крыльчатки установлены на валу агрегата. Чем их больше, тем выше давление, создаваемое насосом. Во втором отсеке гидромашины расположен роторный двигатель. Он находится в герметичном корпусе, и чтобы открыть его, нужно знать некоторые нюансы.

Итак, чтобы перейти от теории к практике и разобрать насос, выполните следующие действия (в зависимости от производителя конструкция агрегата может отличаться).

Открутите 2 винта, удерживающих сетку аппарата.
Снимите сетку и проверните вал двигателя вручную. Если он не крутится, то проблема может находиться либо в отсеке двигателя, либо в насосной части аппарата.
Сначала потребуется разобрать насосную часть аппарата. Открутите 4 винта, удерживающих канал силового кабеля, и отсоедините его от корпуса аппарата.
Далее, следует открутить 4 гайки, удерживающих фланец насоса.
После откручивания крепежа отделите от двигателя насосную часть аппарата. На данном этапе можно определить, в какой секции произошло заклинивание. Если вал насосного отсека не вращается, значит, необходимо разобрать данный узел.
Окрутите весь крепеж, удерживающий нижний фланец насосной части агрегата.
В штуцер, расположенный в верхней части блока, необходимо вкрутить переходник, который поможет сохранить резьбу от повреждений.
Зафиксируйте насос в тисках.
Подобрав подходящий инструмент, открутите нижний фланец.

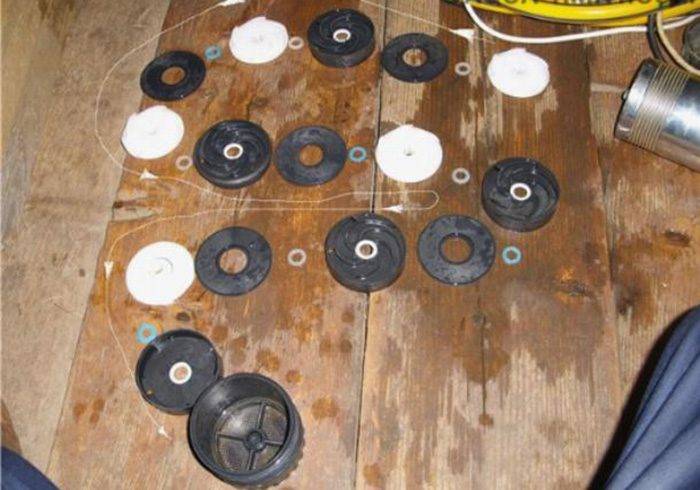

Теперь можно вытянуть блок крыльчаток и осмотреть его для выявления неисправностей.
Далее, следует проверить опорный вал на предмет износа или люфта.
Чтобы заменить (при необходимости) рабочие колеса, необходимо зафиксировать вал в тисках и открутить верхнюю гайку.
На следующем этапе снимаются блоки, промываются и при необходимости заменяются на новые.
Сборка насосной части аппарата производится в обратном порядке.
Для разборки электродвигателя его также нужно зафиксировать в тисках.
Далее, следует снять пластиковую защиту фланца, открутив крепеж.
Снимите стопорное кольцо, удерживающее крышку, с помощью пассатижей.
Извлеките крышку, воспользовавшись отверткой с прямым шлицем.
Извлеките из корпуса резиновую мембрану.
Извлеките конденсатор.
На данном этапе можно проверить уровень масла, его качество, выявить причину заклинивания и т.д. Собирается блок двигателя в обратном порядке.

Как устроен дренажный насос

Этот тип насосного оборудования относится к категории «центробежных». На вал электродвигателя насажена крыльчатка, которая и перекачивает воду. По этому принципу работает большое количество разных моделей. Но дренажная от остальных отличается тем, что у нее крыльчатка изготовлена из стали, при этом стенки лопастей толще, чем у обычных приборов. Кроме того, проход между корпусом агрегата и стенками, ограждающими камеру подачи и отсек, где располагается электродвигатель, больше. Это позволяет свободно перемещаться по зазору песку, мелким камешкам, органическим включениям и прочим частицам с большими размерами.

Производители предлагают дренажные насосы с поплавковым выключателем. Последний реагирует на уровень откачиваемой воды. И если он снизился до критической отметки, насос тут же отключается. Поплавок выполняет функции защиты от сухого хода.

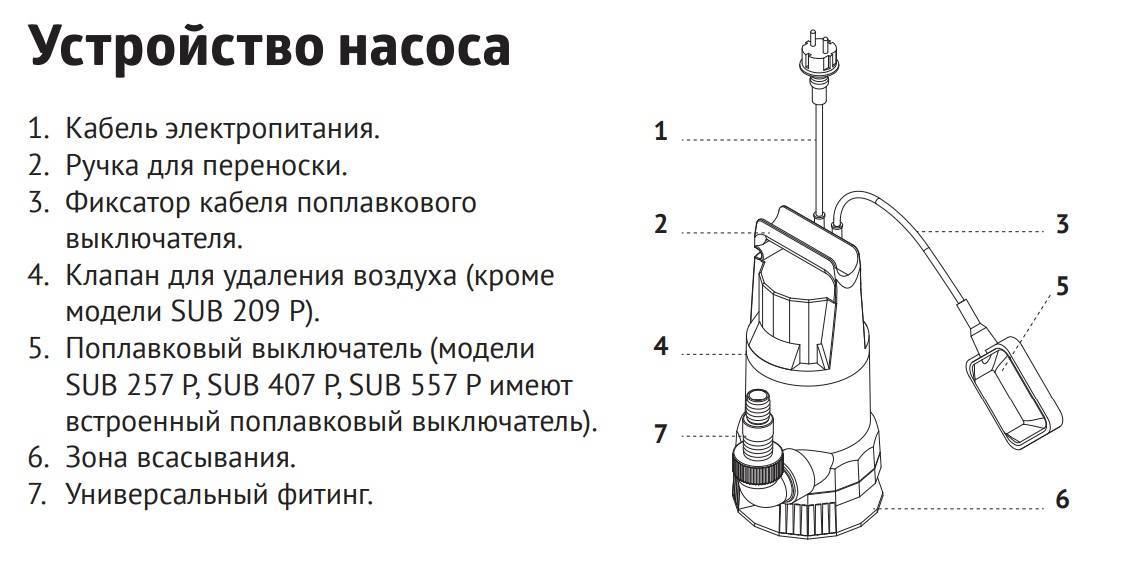

Устройство типового дренажного насоса

Способность перекачивать воду с мелким гравием, большим включением песка, органических остатков — весьма полезное качество, когда нужно откачать воду после затопления или осушить пруд. Дренажные агрегаты рассчитаны на работу в подобных условиях, но превышение нагрузки нередко приводит к поломкам.

Познакомиться с внутренним наполнением аппарата лучше сразу после покупки, чтобы представлять, какие детали могут выйти из строя в случае засорения или поломки. Для этого не обязательно вскрывать корпус или производить разборку – достаточно изучить схему, которая прилагается к инструкции по подключению и обслуживанию прибора.

Аппараты для частного использования на дачных участках не отличаются большой мощностью или сложной начинкой. В отличие от тяжелого промышленного оборудования, они компактные, относительно легкие (средний вес – 3-7 кг), состоят из стальных или пластиковых деталей, хотя для производства промышленных моделей и некоторых бытовых до сих пор используют чугун.

Главные составные части погружного механизма – насосный узел, качающий воду, и электродвигатель, вращающий вал с лопастями. Двигатель находится внутри прочного корпуса, который выполнен из нержавеющей стали или из усиленного полипропилена и является двойным. Между наружными и внутренними стенками циркулирует вода, препятствуя охлаждению.

Современные модели оснащены термозащитой, срабатывающей при перегрузке устройства. К осевому валу прикреплена крыльчатка – винтовое устройство, подающее жидкость внутрь корпуса. При включении агрегата крыльчатка начинает вращаться, забирать снаружи воду и проталкивать ее вдоль стенок к выпускному отверстию. На смену первой порции воды приходит следующая – и так до остановки механизма.

Регулирует периодичность работы поплавковый выключатель. Он следит за уровнем жидкости в резервуаре или естественном водоеме, при его резком снижении выключает аппарат в автоматическом режиме.

Как видите, устройство дренажного насоса достаточно простое, и если вы когда-нибудь разбирали и чистили погружной колодезный насос, то справитесь и с этой категорией оборудования. Немного отличается фекальный агрегат, имеющий дополнительный узел для размельчения слишком крупных частиц.

Что делать, если насос гудит, но не откачивает?

В таком случае, скорее всего, поломкой будет являться откручивание гаек вокруг амортизаторов или же износившийся клапан. Решить данные проблемы можно самому. Насос надо будет разобрать и добраться до этих самых гаек. Их необходимо подкрутить, для этого можно использовать свой гаечный ключ. В том случае, если гайки заржавели, то лучше будет их заменить полностью, чтобы они не «закоренели» от ржавчины.

Замену клапана также можно осуществить своими силами. Даже если на нем нет сильных повреждений, а лишь небольшие рекомендуется заменить его на новый. Для этого надо подобрать в магазине точно такой же клапан, как установлен в вашем насосе. Замену можно произвести своими руками при помощи разбора всего насоса и использования специальных инструментов.

Как разбирать насос для ремонта

Чтобы произвести ремонт любого насосного оборудования своими руками, необходимо научиться его разбирать

Чтобы произвести ремонт любого насосного оборудования своими руками, необходимо научиться его разбирать. Как это делать, мы рассмотрим на примере насоса «Водомёт». Разборку выполняем в такой последовательности:

На входном патрубке необходимо открутить цилиндр с перфорированным днищем. Это фильтр грубой очистки, защищающий изделие от песка и заиливания.
Далее своими руками с вала на двигателе насосного агрегата демонтируются все шайбы, диски и «стаканы». Чтобы вам было проще установить снятые изделия в нужном порядке назад, выкладывайте их рядом в той последовательности, в которой вы их снимаете.

После этого со скважинного насоса «Водомёт» необходимо демонтировать стопорное кольцо двигателя. Эта деталь закрывает крышку моторного отсека. Для этого необходимо воспользоваться киянкой. Ударом этого инструмента сдвигаем двигатель вниз, после этого тянем за шнур и возвращаем его обратно. После таких манипуляций уплотнительное кольцо сдвинется. После этого стопорное кольцо смещают отвёрткой в сторону корпуса. В результате этого стопор перекосит и его легко будет вынуть.
Далее отсоединяем проводку, открываем крышку моторного отсека. После этого при помощи киянки и отвертки можно извлечь мотор из корпуса.

В результате такой разборки можно легко промыть и прочистить крыльчатку и все её составляющие элементы. Двигатель можно отвезти на диагностику и ремонт в специализированную мастерскую. После прочистки и ремонта сборка происходит в обратном порядке.

Видео: как разобрать дренажный насос с поплавком ↑

Не получится в пределах одной статьи сполна описать особенности конструкции циркуляционных «дренажников», перечислить все возможные неисправности и методы их устранения. Самостоятельно можно разобрать корпус, проверить его целостность, очистить от загрязнений каналы и лопасти рабочего колеса. Проверить, прокручивается ли мотор, нет ли «клина» подшипника. Убедиться в наличии масла в камере. Но браться за ремонт двигателя и электрической части можно лишь в том случае, если вы в этом хорошо разбираетесь. В противном случае это не только вряд ли приведёт к успеху, но и просто опасно. Правильным решением будет обратиться к профессионалам, желательно в аккредитованную производителем сервисную организацию.

Ремонт дренажных насосов

Чаще всего это бывает:

неправильная эксплуатация, когда превышаются рабочие параметры аппарата;
большой период между проведением техобслуживания;
длительное функционирование прибора в «сухом» режиме;
очень большие твердые включения в откачиваемой жидкости (тогда дренажный насос не качает воду);
некачественно произведенный монтаж насоса;
производственный дефект.

Когда аппарат недорогой, производится разборка дренажного насоса и его ремонт своими руками при условии наличия навыков обращения с подобными агрегатами.

Если появились первые признаки неправильного функционирования погружного насоса, нужно проверить работоспособность и состояние отдельных элементов:

поршень должен отличаться эластичностью и на нем не могут быть механические повреждения;
необходимо, чтобы вдуваемый на месте забора жидкости воздух свободно проходил по обеим сторонам;
оптимальное расстояние между поршнем и катушками электромагнита – от 0,4 до 0,5 сантиметра. Если зазор больше, катушки бьются, а когда меньше – перегревается мотор;
между клапаном, закрывающим входные отверстия, и корпусом промежуток должен составлять от 0,7 до 0,8 миллиметров.

Нередко причиной плохой работы техники является не поломка отдельных элементов, а перепад напряжения в электросети. До того, как разобрать дренажный насос и начать его самостоятельно ремонтировать, необходимо проверить напряжение в сети, которое должно составлять 200-240В. Если данный параметр в норме, можно приступать к разборке, нанеся на стыкуемых участках аппарата специальные засечки.

Если не качает дренажный насос, находящийся в рабочем состоянии, то возможные причины заключаются в следующем:

в водозаборную часть попал воздух;
недостаточная глубина погружения агрегата;
водозаборный элемент не покрыт жидкостью.

Только при условии своевременного устранения неполадок в работе дренажного насоса обеспечит его эксплуатацию продолжительное время без серьезных проблем.

Ремонт дренажного насоса своими руками, увы, возможен не всегда. Определенные неисправности в состоянии устранить только специалисты в условиях специализированной мастерской. Некоторые поломки вовсе нельзя исправить — не спасет даже замена детали, придется покупать новое оборудование. Список самостоятельно устраняемых неисправностей короток, но рассмотрения все же достоин.

мотор приводит в движение крыльчатку, закрепленную на валу;
пластины крыльчатки разгоняют жидкость внутри корпуса насоса;
под действием центробежной силы жидкость поступает в выпускное отверстие;
освобожденное место тут же занимает жидкость, поступающая через входное отверстие.

Схема дренажного насоса

Видео: дренажные насосы Джилекс

Распространенные неполадки

Характер неисправности и факторы ее появления:

Не гудит, а также не функционирует. Дренажник опустился в воду, поплавок всплыл и располагается на плоскости, провод подключен к цепи, однако мотор не функционирует, отсутствует вибрация. Фактором неисправности считается несоответствие заявленной мощности двигателя, а также электрической сети, к какой подключено устройство.
Внимательно прочтите свойства помпы, его мощность и коэффициент полезного действия. Насос опустился в воду не очень глубоко, и поплавок не действует. Вытащите устройство и, подняв подушечку вверх, вновь подключите его в сеть.
Функционирует, однако не выкачивает. Мотор подключен, однако вода не поступает на плоскость. Факторов этому несколько. Забилась предохранительная сеть, которая блокирует отбросы и камешки на дне корпуса. Приподнимаем устройство и очищаем фильтр. Плотная фракция оказалась в сбросном шланге, и произошло засорение.
При подобной неисправности его может выбить из основания насоса. Если же этого не случилось, необходимо отсоединить его самим, а также помыть. Разломалась крыльчатка. У нее могут разломаться шнеки либо разрушиться подшипник, узнать это, возможно, разобрав помпу.
Вибрирует и сильно нагревается. Нарушилась оплетка электродвигателя, вода оказалась в моторном отсеке, развалился подшипник вала. Прибор вибрирует, а также сильно нагревается, притом вода поступает рывками либо совсем прекратила поступать на поверхность. Немедленно обесточиваем оснащение и вытаскиваем его на плоскость. Фактор неисправности скрывается изнутри.
Для диагностики потребуется обязательно разобрать корпус. Поломались несколько лопастей рабочего колеса. Вращение совершается эксцентриком, а также бьет по корпусу с одного края.
Плохой напор при бесперебойно функционирующем моторе – итог неисправности механической доли помпы. Крыльчатка либо подшипник, закупорка сбросового шланга либо всасывающего фильтра. Убирается обычным промыванием в чистой воде или подменой механических элементов.
При подсоединении устройства к сети действует автомат. Предохранитель выключает сеть, в случае если совершается замыкание. Проконтролировать все электронные компоненты насоса. Провод пройти тестером, а также определить, в каком месте случилось непродолжительное замыкание – поменять его.
Устройство функционирует, однако само выключается. Подключено к сети и функционирует, бесперебойно качая воду. Внезапно сам выключается. Фактор – несоответствие мощности двигателя, а также электрической сети. Скачки напряжения тоже могут воздействовать на бесперебойную работу аппарата. Решение элементарное – подробно изучить руководство и свойства помпы, поставить стабилизатор напряжения.

Варианты решения проблемы, если чистка оказалась безрезультатной

сломались или вышли из строя механические детали;
неполадки с электропитанием;
нарушение целостности устройства.

Чтобы проверить электросистему и решить, отбросить ли ее, выньте аппарат из резервуара и поместите в искусственный резервуар, вроде ванны, для проверки. При включении работающий мотор говорит о том, что с электросистемой проблем нет, но все равно, не спешите радоваться, и понаблюдайте за исправным моторчиком. Оцените целостность конструкции и крепления шлангов с трубопроводами, так как слабый напор может быть именно по причине нарушения герметичности этих комплектующих. В них могут быть протечки, чтобы убедиться в их отсутствии, прикройте рукой выходной конец шланга. Под давлением могут появиться струйки воды. Хоть все это вы делаете своими руками, знайте, что по правилам этим должен заниматься опытный специалист.

Профилактика и обслуживание дренажного насоса

Чтобы насосная установка прослужила долго и на создавала больших проблем, надо следовать рекомендациям производителя. Это касается правил монтажа и эксплуатации.

Один раз в год надо дренажные насосы вскрывать и очищать от залипшей грязи и мусора внутри отсеков прибора. В это же время проверяются детали на износ. Это в первую очередь касается защитной сетки, расположенной внутри всасывающего патрубка, и крыльчатки. К последней особые требования: она не должна быть меньше в размерах. Это влияет на производительность агрегата. Если параметры крыльчатки стали меньше, ее надо заменить.

Обязательно в процессе обслуживания проверяется поплавок, вскрывается клеммная коробка, в которой очищаются контакты. Проверяется питающий провод на предмет изломов и обнаружения поломок жил. Учтите, что даже простая чистка внутренних полостей дренажного насоса увеличит его эксплуатационный ресурс в несколько раз.

https://youtube.com/watch?v=7uv_AcMJFAo

Нюансы поломок в зависимости от марки насоса

При эксплуатации насосов разных производителей было замечено, что некоторые марки аппаратов часто подвергаются одним и тем же поломкам. Из этого следует, что данные модели агрегатов имеют свои отличительные особенности в плане появления неисправностей.

Водолей

Насосы “Водолей” имеют предрасположенность к перегреву, особенно если работают в скважинах небольшой глубины. При поломке дешевой модели ее ремонт обходится примерно в 50% стоимости нового аппарата. Если устройство вышло из строя, то его проще выбросить, чем ремонтировать.

Grundfos

Большинство моделей данного производителя имеют систему клапанов. Также вокруг двигателя имеется специальная теплоизоляция. Иногда сбои в работе насоса происходят из-за выхода из строя перечисленных деталей. Поскольку теплоизоляционная прокладка находится вокруг двигателя, его потребуется извлечь из корпуса для проведения ремонта.

Малыш

Аппараты “Малыш” являются продукцией отечественных производителей. Стоимость ремонта агрегатов этой марки не высока, и большую часть поломок владельцы аппаратов устраняют собственноручно. Основная поломка, часто встречающаяся в данном насосе – это возникновение сильного шума при работе гидромашины без откачивания жидкости. Такое поведение аппарата означает, что произошел разрыв центральной оси, удерживающей якорь и мембрану.

Джилекс

Двигатель в насосах вихревого и роторного типа “Джилекс” является маслозаполненным. Поэтому частой поломкой данных агрегатов является вытекание масла из двигателя. Долить его можно только в сервисном центре.

Ручеек

Существует мнение, что работа дренажных насосов “Ручеек” может продолжаться без остановок в течение 7 часов и более. Объясняется это особенностью их конструкции, отвечающей всем нормам евростандартов. Но несмотря на это, аппарат подвергается перегреву также, как и насосы других производителей. Поэтому рекомендуется после каждых 2-3 часов работы устройства давать ему время на “отдых”.

Marquis (Маркус)

Владельцы насоса для скважины “Маркус” иногда замечают, что аппарат включается только после несильного удара либо по трубе, идущей к нему, либо после удара по самой гидромашине. Данная неисправность объясняется “закисанием” крыльчатки, которую придется почистить, разобрав агрегат.

Выводы и полезное видео по теме

Видеоролики от народных умельцев помогут вам правильно организовать разборку насосов различных марок и самостоятельно устранить неисправности.

Перегрев статора из-за нарушения интервального режима эксплуатации:

Особенности ремонта насоса Pedrollo:

Как починить дренажный насос Вихрь:

Разборка насоса Praktika DNG-400:

Ремонт дренажного насоса своими руками вполне возможен и желателен, если для починки достаточно произвести чистку или сменить запчасть. Сложные аварийные случаи – разрыв корпуса или вращающегося вала – самостоятельному ремонту не подлежат. Устранение серьезных проблем нужно доверить специалистам, а если замена нецелесообразна, то купить новый насос.

Если после изучения нашего материала остались вопросы, или вы сталкивались с поломкой дренажного насоса и знаете как выйти из подобной ситуации, пожалуйста, оставляйте комментарии. Нам очень интересно узнать ваше мнение.
