Как осуществить нижнюю обвязку фундамента

Брус или доска – что лучше?

Поговорим о том, какой материал лучше использовать для создания деревянной обвязки. Строительные нормативы допускают использование цельного деревянного бруса (150х150, 150х200 200х200) или бруса, сшитого из несколько досок (50х200). Наборной брус качественно заменяет брус цельный и по некоторым характеристикам даже превосходит его. Три доски, сшитые вместе, заменяют брус сечением 150х200, при этом четыре доски аналогичны брусу 200х200.

Оба варианта (и с брусом, и с доской) популярны и оба – правильны. При этом, изучив преимущества и недостатки каждого материала, многие застройщики делают свой выбор в пользу именно сшитой доски.

Зачем вам использовать брус 150*200? Сбейте вместо него 3 доски 50*200 и не мучайтесь с этим бревном. Эта тема постоянно поднимается на форуме.

Слово «бревно» было упомянуто пользователем не случайно. Цельный брус является сравнительно тяжелым строительным материалом и в условиях ограниченного количества рабочих рук переносить его с места на место (даже в условиях небольшой строительной площадки) будет весьма затруднительно. К тому же, цельный брус плохо сопротивляется изгибу (хуже, во всяком случае, чем доски, поставленные на ребро), что делает его использование менее практичным.

Доски, в отличие от бруса, перед установкой на сваи необходимо прочно соединить между собой. А это – дополнительные расходы, и в этом, пожалуй, заключается их основной недостаток.

Доски сколачиваются между собой гвоздями в два ряда с шагом 20 см. На каждом оголовке крепятся не одним глухарем, а четырьмя.

Что касается длины гвоздей: для составного бруса из трех досок (50х200) достаточно гвоздей длиной 90 – 120 мм. Они пробиваются с двух сторон в шахматном порядке, как и указал пользователь builder. Расстояние между гвоздями – 20…45 см. Если брус составляется из четырех досок, вначале сбиваются вместе 3 доски, потом к ним крепится четвертая (такими же точно гвоздями).

Теперь поговорим о «глухарях», упомянутых в цитате. «Глухарь» – это крепежный элемент – саморез, шляпка которого изготовлена в виде шестигранника (под гаечный ключ или гайковерт).

С помощью «глухаря» брус крепится к оголовку сваи (глухарь ввинчивается снизу).

Диаметр глухаря для крепления обвязочного бруса – 8…10 мм, его длина – 100…150 мм.

Чтобы брус или составные балки не раскололись во время завинчивания глухарей, в древесине необходимо предварительно просверлить отверстие.

Определить диаметр сверла поможет небольшая таблица.

Диаметр резьбы, мм6810
Диамер сверла, мм4,56,58

Зачем нужна обвязка

Функцию обвязки выполняет верхний элемент основания – ростверк, для обустройства которого можно использовать несколько способов (выбор зависит от того, из чего строится дом). Ростверк нельзя считать обязательным конструктивным элементом свайного фундамента. Несмотря на это, его рекомендуется использовать в каждом случае, что гарантирует надежность и устойчивость сооружения.

Ростверк выполняет следующие функции:

  1. Равномерно распределяет нагрузку на сваи. Особенно это касается ситуаций, когда из-за особенностей грунта опоры имеют различную глубину погружения. Подобное положение вещей может стать причиной перекосов и усадки здания. Благодаря ростверку риск подобных ситуаций сводится к минимуму.
  2. Создает общую конструкцию из отдельных свай. После этого опоры перестают «жить своей жизнью», образуя надежный каркас для дома. В итоге в 2 раза увеличивается пространственная жесткость конструкции и срок ее службы.
  3. Обвязывает фундамент по периметру. Мелкозаглубленный и заглубленный ростверк способствует увеличению площади опоры на землю и создает защиту для подпольной зоны от воздействий со стороны улицы.

Схема свайного фундамента с мелкозаглубленным ростверкомИсточник pobudova.in.ua

Обвязка фундамента классифицируется по типу используемого материала:

  • Деревянная из бруса. Используется при возведении деревянных каркасных домов и построек из бруса. Процедура обустройства отличается дешевизной, и может быть реализована в одиночку, или с одним помощником.
  • Дощатая. Таким образом оснащаются небольшие деревянные и каркасные строения. Для сооружения ростверка используется т.н. составная балка из нескольких деревянных досок.
  • Металлическая. Ростверк из швеллера в состоянии обеспечить устойчивость для двух- или трехэтажного деревянного дома.
  • Железобетонная. Эта конструкция демонстрирует наибольшую надежность и долговечность, и может использоваться в капитальном строительстве. В процессе обустройства бетонный раствор заливают в предварительно собранную опалубку, оснащенную арматурной сеткой.

Обвязка свайного фундамента брусом пользуется наибольшей популярностью при возведении загородных домов и коттеджей. Особенно это касается регионов с суровым климатом и вечной мерзлотой.

Деревянная обвязка применяется только для каркасных строений и домов из брусаИсточник postroifundament.ru

Пошаговая инструкция и схема монтажа своими руками

Рекомендованы такие стадии сооружения прочного ленточного фундамента, служащего опорой каркасного дома:

  1. Разметка фундамента. После приготовления всех необходимых материалов, рабочего инструмента, требуется выполнить разметку здания, определяя расположение фасадов и стен. Требуется четко понимать, где предстоит заливать фундамент. Одновременно нужно рассчитать его размеры. После выполненного расчета делают разметку на местности очертаний фундамента. Используют для работы колышки с веревкой. Сразу намечают линию, которая больше габаритов несущих стен примерно на 10 см. сразу же контролируют, чтобы углы получились прямыми.

    Удобнее это делать лазерным измерителем, хотя многие просто измеряют, а затем сравнивают диагонали. Завершением этой стадии становится копка траншеи на полметра в глубину. Внизу ее засыпают и трамбуют, поливая водой, песчаную подушку.

  2. Гидроизоляция фундамента. Первым делом по боковым плоскостям траншеи нужно уложить гидроизоляцию. Традиционно в ее качестве используют рубероид, хотя у него присутствует существенный недостаток — спустя пару лет материал начинает отслаиваться, поэтому приходится повторять процесс защиты фундамента от влаги. Новые технологии предлагают применять пенетрон, добавляя его непосредственно в смесь бетона. Такой продукт сделает фундамент навсегда непроницаемым для грунтовых вод.
  3. Устройство опалубки. Поверх гидроизоляции монтируют вертикально обрезные пятисантиметровые доски. Их лучше сбивать доски изнутри, направляя гвозди наружу. Между досками нельзя оставлять никаких щелей. Принято для опалубки применять древесину хвойных пород, хотя иногда используют также ольху либо осину. Доски обязаны быть сухими, их максимальная длина — 150 см. Над поверхностью земли опалубка возвышается на треть метра.
  4. Армирование. Внутрь готовой опалубки размещают арматуру, предварительно удалив с нее грязь и ржавчину. Прутки связывают проволокой. Вязать ее удобнее автоматическим пистолетом, хотя подойдут и обыкновенные пассатижи. Примерно 5 см арматурного пояса вверху оставляют без металлического каркаса, чтобы гарантировать полное покрытие бетоном сетки.
  5. Бетонирование. Когда подготовительные работы завершены, внутрь опалубки начинают заливать бетонный раствор. Для его приготовления необходим цемент М300, крупнозернистый песок, щебень и вода. Рекомендовано в замес добавлять пластификаторы, обеспечивающие готовому фундаментному поясу дополнительную прочность. Консистенция бетонной смеси обязана напоминать видом густую сметану — не жиже ее и не суше.

На схеме показаны этапы возведения ленточного фундамента для каркасного дома:


Раствор бетонной смеси готовят в бетономешалке либо приобретают на предприятии. При самостоятельном изготовлении сначала засыпают в агрегат сыпучие материалы, затем вливают воду. Готовый раствор заливают внутрь опалубки, там его разравнивают. Поскольку количество смеси значительное, делают несколько заходов с разрывами между ними максимум в сутки. Требуется постоянно контролировать, как себя ведет неостывший монолит.

В качестве уплотнителя массы применяют вибратор. С его помощью удаляют пузырьки воздуха, предотвращая появления пор в монолите. Когда фундамент схватывается, его накрывают пленкой либо иным водонепроницаемым материалом, чтобы предотвратить развитие трещин.

Застывает смесь примерно двое суток, а вот окончательную прочность фундамент сможет набрать лишь через месяц.

Укладка и крепление обвязки каркасного дома

Технология монтажа обвязочного бруса включает несколько этапов. В первую очередь проверяется уровень всех столбов или свай. При необходимости, опоры наращивают или срезают. Нижняя обвязка должна размещаться на гидроизоляционном слое, поэтому поверх столбчатого фундамента укладывают двойной слой рубероида, гидроизола или другого рулонного материала. Для лучшей фиксации, полотна промазывают битумной мастикой.

Крепление бруса к столбам зависит от возможностей материала, из которого выполнен фундамент.

В толщу опор подземной конструкции в местах их стыковки с обвязкой устанавливаются либо анкеры, либо деревянные пробки. Делается это до устройства гидроизоляции.

На следующем этапе приступают к подготовке материалов, предназначенных для нижней обвязки каркасного дома

Важно помнить о том, что древесина не должна быть влажной, на что следует обратить внимание при покупке бруса. Если он будет приобретаться заранее, то для хранения материала следует выбирать закрытое и проветриваемое помещение. Сушить на солнце изделия не следует, так как прямые лучи могут содействовать их деформации и растрескиванию

Сушить на солнце изделия не следует, так как прямые лучи могут содействовать их деформации и растрескиванию

Сушить на солнце изделия не следует, так как прямые лучи могут содействовать их деформации и растрескиванию.

Существует два основных способа соединения смежных брусьев:

  • в полдерева – в стыкуемых элементах зеркально вырезаются ровные выемки толщиной, равной половине толщины бруса;
  • в полулапу – вырезы делаются под углом таким образом, чтобы при соединении деталей обвязки не образовывалось пустот.

Специалисты рекомендуют воспользоваться рубанком. Он поможет выполнить более точные срезы. Инструмент покупается в ближайшем супермаркете или берется напрокат.

После подготовки брусьев и устройства гидроизоляции начинается этап укладки обвязки в проектное положение. Первым делом, приступают к оформлению углов. Для этого гвоздями намечают их месторасположение. Делают это последовательно, стартуя от одного из внешних углов. После этого, используя натянутую между гвоздями бечевку и строительный угольник, проверяют правильность выдерживания углов. Большинство из них должны быть исключительно прямыми, но при сложной форме дома в плане они могут иметь размеры, отличные от 90 градусов. Данные параметры указываются в проектных чертежах.

После корректировки центров внешних и внутренних углов обвязки каркасного дома переходят к непосредственной укладке бруса. Работы также начинают выполнять с одного из углов, ориентируясь на установленную разметку, но жесткое крепление узлов выполняют не сразу

Это дает возможность подправлять положение сторон по мере необходимости, что очень важно

В местах стыка деревянных брусьев прокладывают джутовую ленту, выполняющую функцию мягкой прокладки. Она избавит элементы от трения, а слух домочадцев – от скрипа.

По окончании монтажа окончательно проверяется горизонтальность обвязки каркасного дома и правильность углов. После этого ее детали жестко крепят к фундаментным столбам и друг другу, а также производят дополнительную фиксацию брусьев между собой жесткими уголками или скобами из металла. Крепление балок к фундаменту выполняется несколькими способами:

  • анкерами, вмонтированными в столбы. На этапе подгонки в брусьях высверливаются отверстия под болты;
  • гвоздями (или шурупами), вбиваемыми (или ввинчиваемыми) в деревянные пробки, установленные в теле фундамента;
  • клиньевыми болтами, предоставляющими возможность наиболее надежного крепления.

Напоследок стоит напомнить, что все стыки нижней обвязки каркасного дома должны иметь под собой опору. В случае необходимости выполнения наращивания балки между столбами, потребуется жесткое и надежное крепление узла. Кроме этого, следует учитывать недопустимость загрузки составного бруса в случае отсутствия опоры под стыком.

Нередко для усиления обвязки каркасного дома используется двойной ряд брусьев. В этом случае при выполнении срезов под лаги в одном из них, второй остается цельным, а значит – более прочным.

04.04.2016 в 10:04

Виды ленточного фундамента по глубине заложения

Согласно СНиП 3.02.01–87 «Земляные сооружения, основания и фундаменты» ленточные несущие основания классифицируются по двум признакам:

  • по глубине заложения;
  • по способу устройства.

Глубина заложения фундамента зависит от несущей способности почвы и расчётной нагрузки, которая будет оказываться на возводимый фундамент. Несущая способность почвы определяется исходя из её типа, глубины промерзания и наличия грунтовых вод на участке, где планируется постройка здания. О конструкции и способе устройства ленточного фундамента читайте в следующем разделе.

Мелкозаглублённый ленточный фундамент

Мелкозаглублённый ленточный фундамент представляет собой ленту из бетона и армирующего каркаса, находящуюся на небольшой глубине в земле. Минимальный уровень заложения зависит от глубины промерзания грунта, его пучинистости и высоты грунтовых вод.

Мелкозаглублённый ленточный фундамент может быть изготовлен из железобетона, кирпича или пеноблоков

Рекомендуемое минимальное заглубление ленточного фундамента можно узнать в СНиП II–Б.1–62. Для ознакомления предлагаем таблицу, составленную на основе данных из этого документа. В среднем по России глубина заложения варьируется от 0,4 до 0,75 м. Дополнительно можно рассмотреть глубину сезонного промерзания почвы в регионе, где планируется заложения несущего основания.

Таблица: глубина заложения фундамента в зависимости от уровня промерзания грунта

Глубина промерзания непучинистых типов грунтаГлубина промерзания слабо пучинистого грунта полутвёрдой консистенцииГлубина заложения фундамента
до 2 метровдо 1 метра0,5 м
до 3 метровдо 1,5 метров0,75 м
более 3 метровот 1,5 до 2,5 м1 м
от 2,5 до 3,5 м1,5 м

Глубина заложения мелкозаглублённого ленточного фундамента в центральном регионе России не должна быть меньше 0,5 м

Возведение мелкозаглублённых ленточных фундаментов рекомендовано в следующих случаях:

  • в регионах с высокой среднегодовой температурой и малой глубиной промерзания грунта;
  • при строительстве частных домов по каркасной технологии, а также построек из газобетона, пенобетона и других материалов с малым весом;
  • при утеплении несущего основания с внешней стороны вкупе с обустройством отмостки из щебня, песка и бетона.

Возведение мелкозаглублённого ленточного фундамента на грунте, состоящем из торфа, сапропели, ила и других органических отложений, категорически запрещено. Не рекомендуется возводить этот тип ленточного основания на смешанных и пучинистых типах грунта, перенасыщенных влагой.

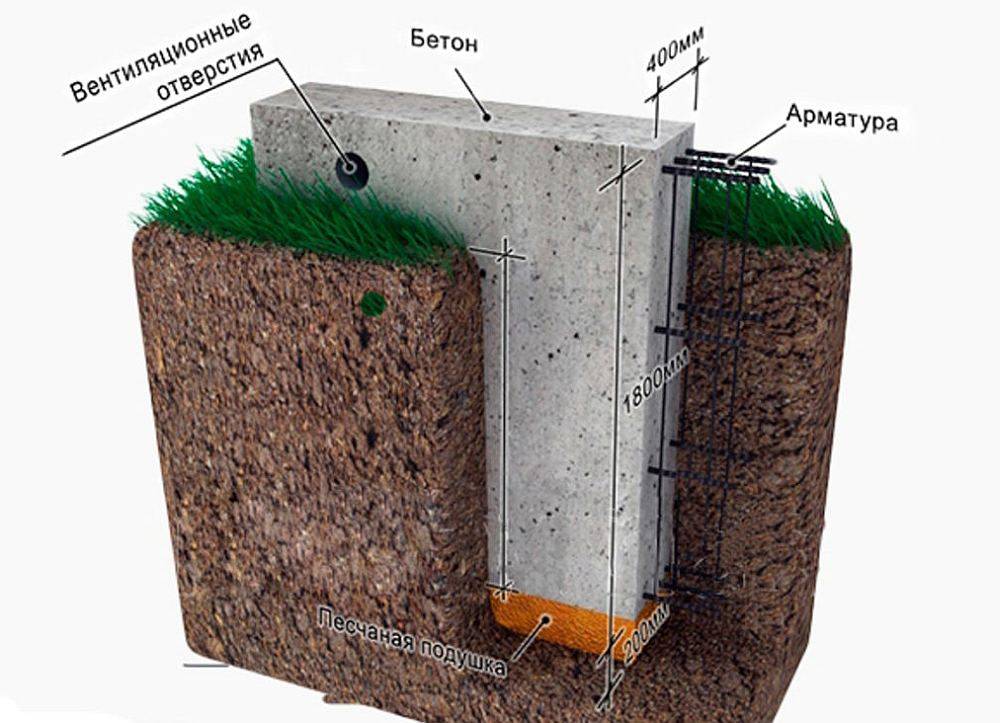

Заглублённый ленточный фундамент

Заглублённый фундамент или фундамент глубокого заложения представляет собой несущую железобетонную или сборную ленту, находящуюся ниже, чем уровень промерзания грунта на 20–30 см.

Глубина заложения несущей ленты может достигать 1,5–2 м в зависимости от уровня промерзания почвы

Основная идея глубокого заложения несущей ленты — опора на плотные слои грунта, имеющие более высокую несущую способность. Этот вид фундамента подразумевает ещё большие объёмы земляных работ и затрат бетонной смеси.

Возведение ленточного фундамента глубокого заложения рекомендовано:

  • в регионах с низкой температурой в зимний период и промерзанием почвы на большую глубину;
  • если планируется строительство двух- или трёхэтажного дома из кирпича, железобетонных блоков и плит;
  • при наличии мелкозернистых типов грунта, перенасыщенных влагой.

Помимо этого, заглублённый фундамент позволяет обустроить подвал. При качественной изоляции и достаточном утеплении возможно обустройство цокольного этажа, предназначенного для проживания или хранения вещей.

Методы крепления бруса

Кроме анкерных болтов деревянную обвязку из бруса можно закреплять своими руками с помощью нагеля. Такая установка закладывается еще в момент заливки фундамента:

  • еще при заливке фундамента стоит заложить вертикальный прут в горизонтальном положении, к которому и будет крепиться деревянный брус. Предварительно подготовленный штырь обрезают до 2/3 толщины бруса. Металлический элемент не должен проходить сквозь брус;
  • согласно разметке и местонахождению металлических штырей необходимо в деревянной обвязке просверлить отверстие;
  • надеть деревянный брус на металлические штыри. Устанавливаемый брус должен фиксироваться очень плотно, поэтому предварительно рекомендуется определить диаметр отверстия.

Уложенный материал не позволит сместиться изделию по горизонтали. С помощью такой фиксации можно выполнить работы прочно и надежно. Обвязочный материал является неотъемной частью строительства. И выполнять такие работы следует так же, как и иные, соблюдая требования строительной отрасли.

0 0 голос

Рейтинг статьи

Применение пакета досок

Устройство ростверка из пакета досок имеет свои особенности:

Рекомендуется использовать доски 50* 200 мм, хорошего качества, сухие, пропитанные антисептическим раствором

Важно, чтобы ширина досок была абсолютно одинаковой. Различные по ширине доски приведут к нелинейности по высоте плоскости ростверка при формировании пакета.
При монтаже важно правильное соблюдение последовательности в расположении элементов

Устанавливается пакет по оголовкам свай, как и в случае с брусом, обязательно прокладывается слой рубероида сверху оголовков.
Первыми монтируются крайние доски по наружным осям фундамента с опиранием на боковую сторону 50 мм. Крепятся к оголовкам снизу на саморезы через отверстия в пластине. Затем монтируются средние доски внутренних осей в торец к крайним доскам и закрепляются на гвозди.
После этого устанавливаются средние доски по наружным осям и крайние по внутренним, крепятся саморезами к оголовкам и гвоздями в местах стыков. СП 31-65-2002 в пункте 6.2.11.1 рекомендует при обвязке брусом или доской применять оцинкованные гвозди или пластины. Последними монтируются внутренние доски по наружным осям, крепятся на саморезы. В результате получается ростверк шириной 150 мм из пакета досок, установленных на ребро.

Для увеличения жёсткости доски пробиваются гвоздями с обоих сторон пакета через 50—60 см по всему периметру ростверка. Рекомендуется устанавливать скобы в местах стыков, внутренние уголки, стягивающие винты по периметру пакета. Соединения выполняются только в пределах опорной пластины оголовников.

Глубина фундамента

Ленточный фундамент целесообразно закладывать на глубину не более 2,5 м. Если же необходима большая глубина, то лучше рассматривать свайное основание. Его можно существенно усилить при помощи сварных балок.

В большинстве ситуаций несущая способность фундамента обеспечивается нормальным показателем сопротивления слоев почвы. Речь идет о глубине от 40 до 70 см. В таких случаях проблемы решаются при помощи вспомогательных технологий.

Монолитный пояс и незаглубленное основание имеют одно очень важное достоинство. Устройство таких типов фундамента не предполагает больших временных затрат на земляные работы

Однако здесь бюджет значительно выше, чем при возведении фундамента малого заглубления.

И пояс, и незаглубленный фундамент требуют приобретения и установки утепляющих материалов. Также для такого основания понадобится монтаж дренажной системы и устройство песчаного слоя. Эти элементы имеют длительный эксплуатационный ресурс и не боятся воздействия пучения.

Как сделать своими руками?

состоит из нескольких этапов, которые нужно выполнить строго в последовательном порядке:

  1. Подготовка.
  2. Разметка.
  3. Земляные работы.
  4. Установка опалубки.
  5. Монтаж армокаркасов.
  6. Демонтаж опалубки.
  7. Гидроизоляция.

Подготовка

Подготовительные мероприятия включают в себя:

  • выбор места для бани;
  • подготовка площадки;
  • заготовка материалов;
  • подбор инструментов.

Прежде чем приступить к разметке, определяют место строительства. Его выбирают таким  образом, чтобы баня находилась на безопасном расстоянии 15 – 20 м от дома и приусадебных построек. Это нужно, чтобы пожар не смог перекинуться на соседние строения.

В случае приготовления бетонного раствора непосредственно на стройплощадке, цемент в мешках помещают на поддоны под навесом, песок и щебень хранят в отдельных кучах. Арматура не должна лежать на открытом пространстве. Если нет водопровода, то воду набирают в ёмкость на доступном расстоянии от площадки.

Для земляных работ нужно приготовить:

  • лопаты,
  • тележку (тачку) для вывоза грунта.

Растворомешалку подключают к электросети. Готовят:

  • рулетку,
  • шнур,
  • колышки и лазерный уровень.

Разметка

На листе бумаги чертят план фундамента. Согласно чертежу, на земле обозначают колышками и шнуром границы траншей. Прямые углы разметки проверяют промерами диагоналей обозначенного прямоугольником разметки.

Земляные работы

Что делают:

  1. По разметке выкапывают траншеи заданной глубины.
  2. Уровень дна прорытых траншей контролируют лазерным уровнем и рейкой. Подсыпкой корректируют отклонения от заданной отметки.
  3. На дно ям высыпают слой щебня и песка толщиной по 150 мм. Подушку трамбуют с проливкой водой.
  4. Траншеи застилают ПВХ плёнкой или геотекстилем. Края покрытия заводят вверх и крепят их щепками к стенкам ям.

Установка опалубки

Как сделать:

  • опалубку собирают из досок и бруса или используют металлические, полимерные листы;
  • щиты опускают в траншеи, укрепляя их упорами и распорками из бруса;
  • поверхность опалубки покрывают плёнкой, крепя её к щитам степлером.

Установка опалубки в видео:

Монтаж армокаркасов

Их вяжут стальной проволокой, используя арматуру периодического профиля ø 8 мм и гладкие стержни ø 6 мм. Каркасы состоят из двух горизонтальных сеток с ячейками 100 х 100 мм. Их соединяют гладкими вертикальными стержнями.

Это делается для образования защитного слоя бетона, предотвращающего коррозию металла. С этой же целью выдерживают зазоры шириной 30 мм между арматурой и опалубкой.

Заливка бетоном

Во время заполнения бетоном опалубки, его нужно уплотнять вибратором. Если этого не делать, то в массе раствора останутся воздушные пузыри, которые ослабят монолит.

Процесс заливки нельзя прерывать больше, чем на 6 часов. В противном случае внутри массы раствора сформируются твердеющие прослойки, что нарушит целостность монолита.

Чтобы приготовить 1 м3 раствора, нужно сделать 10 замесов растворомешалкой. Заливка фундамента может растянуться на долгое время.

Лучшим вариантом заполнения опалубки бетонным раствором будет быстрая беспрерывная заливка. Это можно сделать, заказав доставку готового раствора бетоновозом.

Демонтаж щитов

Через месяц после заливки опалубку снимают. Щиты демонтируют аккуратно, не применяя чрезмерных усилий, чтобы не нарушить целостность боковой поверхности монолита. Сколы и прочие дефекты затирают цементным раствором.

Гидроизоляция

Поверхность ленточного фундамента покрывают битумной мастикой. Её разогревают до жидкого состояния. Также применяют защитные составы, которые перед употреблением разжижают растворителями.

Для более надёжной гидроизоляции дополнительно фундамент оклеивают рубероидом. После высыхания изоляции делают обратную засыпку.

Все самое полезное и важное о строительстве ленточного фундамента для бани найдете в этом разделе

Устройство каркаса

В процессе сборки каркаса дома и угловые и промежуточные стойки закрепляют сначала на металлических уголках, затем устанавливают перемычки-связи, которые обеспечивают жесткость всей каркасной конструкции. Как вариант, стойки устанавливают на обвязочные пояса до монтажа чернового и чистового пола нижнего яруса. В этом случае монтаж стоек выполняют с помощью дополнительных накладных элементов – отрезки бруса закрепляют на саморезах по внутренним сторонам стоек и обвязочным брусьям. Если стойки монтируют после выполнения настила пола, то в настиле по балкам перекрытий запиливают пазы для установки стоек, затем выполняют крепеж стоек к балкам и обвязочному поясу на саморезах. еще один вариант, самый распространенный при строительстве каркасных домов – это монтаж стоек одновременно с укосинами в виде диагональных подпорок, устанавливаемых по обе стороны от каждой стойки, крепят укосины на гвоздях или на саморезах. такая фиксация с помощью подпорок- укосов обеспечивает жесткость каркасу уже в процессе стройки.

Более сложный и профессиональный метод крепежа стоек каркаса – это обвязка с полной или неполной вырубкой. Подобны врубки требуют мастерства и опыта, поскольку нужна точность. Более простой вариант – стойки крепят в дополнительные усиливающие брусья, которые прибивают по перпендикуляру относительно балок перекрытия.

При установке стоек строго следят за точностью размеров будущих стен и простенков – оконные и дверные проемы в каркасной конструкции требуют дополнительной жесткости в соответственных участках каркаса. При монтаже стоек проемы окон и дверей сначала обозначены с помощью поперечных брусьев. Эти поперечины-перемычки получают дополнительную жесткость и связь с каркасом после усиления сверху и снизу более короткими стойками с частым шагом. Эти бруски-распорки обеспечивают нужную жесткость и связь каркаса.

Все стойки выверяют на вертикальность, причем обязательно по двум плоскостям – это условие будущей устойчивости и прочности каркасного строения. К выверке стоек подходят крайне тщательно, инструменты – обычный строительный уровень или лазерный нивелир, но при любом инструменте контроль должен быть постоянным, и корректируют стойки каркаса непосредственно в процессе монтажа. После окончательного крепления выполняют еще одну контрольную проверку на вертикальность стоек в плоскости стены. Крепление предварительно выполняют с помощью реечных перемычек, обеспечивая фиксацию стоек в проектном положении и возможность корректировки. Часто применяют дополнительные временные укосы, которые после закрепления стенового каркаса в единую систему демонтируют.

В процессе монтаж стоек наступает момент, когда все стойки установлены и держатся с достаточной жесткостью, и этот момент открывает следующий процесс – начало соединения стоек верхними обвязками. Верхнюю рамную обвязку прибивают по торцевым частям стоек, а далее делают фиксирующий крепеж на металлических уголках и распорках – диагонально закрепленных откосах. Верхние обвязочные пояса состоят из балок той же ширины, что и вертикальный стоечный каркас. Крепеж верхнего обвязочного пояса особенно важен, поскольку балки верхней обвязки послужат в качестве основы балкам чердачного перекрытия – то есть будут держать всю стропильную систему каркасного дома.

После того, как завершен монтаж верхнего обвязочного пояса, специалисты рекомендуют проводить наружную обшивку каркаса дома. обшивают каркас различными листовыми материалами – фанерными листами, ОСП и цементно-стружечными плитами. Монтаж выполняют на саморезах, листы обшивки крепят в вертикальным угловым и промежуточным стойкам каркаса. Эти листы обшивки обеспечат необходимую пространственную жесткость каркасу дома в процессе строительства.

К монтажу балок чердачного перекрытия и конструкциям крыши каркасного дома переходят только после полной проверки стенового каркаса на прочность и устойчивость. Вся конструкция должна быть стабильной и связанной, вертикальность стоек в плоскостях стен и в перпендикулярной плоскости должна быть абсолютной, все крепления выполнены по постоянной схеме.

Сооружение каркаса дома – ответственная работа, хотя и выполняется довольно быстро по сравнению с другими строительными процессами. Работают над каркасным строением, как правило, не в одиночку, хотя и один работник вполне в силах справиться с легкими элементами стенового каркаса. Но при работе бригадой каркасный дом вполне возможно вывести под кровлю в течение одного весенне-летнего периода, и выполнить отделочные работы и проводку безопасно и под крышей.

Как крепить брус к фундаменту

Существует несколько типов основания, вследствие этого крепление к каждому из них отличается.

Крепление к плитному фундаменту

Если у вашего дома фундамент плитного типа, то для того, чтобы применить к нему жесткий метод крепления, необходимо подготовиться. Лучше делать это одновременно с заливкой фундамента или его сборкой.

В основании плит высверливают отверстия, в которые затем вставляют болты для фундамента, на них же будет крепиться брус.

Они выполняют функцию фиксатора, прижимая дерево к фундаменту.

Болты вставляются в верхний слой фундамента на расстоянии полуметра друг от друга. Каждый брус фиксируется при помощи двух болтов. Пока основание застывает, в брусе высверливаются отверстия, в которые будут вставляться шпильки от болтов для фундамента.

После завершения всех подготовительных действий необходимо проверить плоскость верхней части основания.

Если имеются неровности или впадины, их следует удалить или нарастить. Когда основание готово, его покрывают слоем гидроизоляции. Чаще всего для этой цели служит рубероид. Поверх гидроизоляции на шпильки крепятся балки. По окончании шпильки затягиваются контргайками. Это следует делать аккуратно, лучше всего использовать параллельную схему.

Крепление бруса к ленточному фундаменту

Его выполняют по той же технологии, что и в случае с плитным фундаментом. Единственное отличие — это отсутствие необходимости вкручивать болты в верхний слой основания. Каркас будущего здания необходимо собрать заранее.

Крепление бруса к фундаменту свайного типа

Применяя жесткий метод фиксации, необходимо соблюдать следующую технологию процесса:

  • на сваях, сбоку которых имеются отверстия под шпильки, вставляют оголовки П-образного типа;

  • далее в отверстие оголовка кладется балка, ее фиксируют при помощи шпильки;
  • перед этим из квадратного бруса нарезаются заготовки;
  • затем оголовки следует вмонтировать в сваю, выглядит это следующим образом: сначала на сваи кладется брус, под который подтыкают скобы углового типа, их приваривают к сваям;
  • далее брус убирают, а на скобы приваривают оставшиеся оголовки- чтобы дерево и металл не соприкасались, на оголовки накладывается рубероид- когда первый этап работ завершен, балки основания вставляют в скобы, их закрепляют винтами, благодаря этому методу здание собирается в несколько раз быстрее, ведь в процессе крепления используется нижний ярус дома.

Если не использовать фиксацию, балки необходимо смонтировать к оголовку, имеющему Т-образную форму.

После завершения работ по прикреплению бруса к основанию дома можно продолжать строительство стен. Следует помнить о том, что перед тем, как применять этот материал, его следует подвергнуть сушке. Это позволит избежать деформации каркаса здания в последующем. Когда брус окончательно просохнет, его обрабатывают химическим составом с антисептиком.

Как произвести работы по обвязке фундамента строительного объекта брусом?

Этот метод можно применить ко всем разновидностям основания. Если вы остановили свой выбор на фундаменте свайного типа, обвязка необходима. С ее помощью происходит равномерное распределение нагрузки от всего здания по всему периметру фундамента, что позволит увеличить срок его службы.

Обвязку начинают после того, как все полости заполнены раствором, а оголовки еще не были установлены. Это делается с тем расчетом, чтобы избежать изменений в уровне свай из-за происходящих внутри почвы процессов.

Что представляет собой процесс обвязки фундаментных свай брусом?

При помощи строительного уровня измеряется точность и равномерность установленных свай. Если имеют место неточности, их следует устранить незамедлительно. По углам устанавливают шпильки, которые заполнены раствором.

По углам устанавливают уголки, выполненные из алюминия. Для того чтобы состыковать брусья между собой, их подпиливают сверху и снизу, а потом складывают вместе под углом в 90°. Стыки обматывают джутом.

После того как нижнюю часть уже обвязали, переходят к верхней. Как правило, завершающий этап выполняется гораздо быстрее. Его можно выполнить самостоятельно.

Особенности глинистой почвы

Перед созданием мелкозаглубленного фундамента на глинистой почве необходимо помнить о ее особенностях

Основное правило, которое следует соблюдать при строительстве на глинистых участках – соблюдение осторожности

Такой тип грунта разделяется на несколько видов:

  1. Суглинок. В таком грунте процент глины равен 10.
  2. Супесь. Подобные почвы представляют собой смесь глины с песком.
  3. Глина. Этот тип почвы имеет максимальное содержание глины.

Перед тем, как начинать работу, следует помнить о том, что грунт имеет следующие особенности:

  • мягкость;
  • возможность изменять форму;
  • изменение при намокании.

Учитывая особенности глины, опытные строители создают опалубку уже в процессе создания траншеи, так как стенки углубления могут обрушиться. Перед началом создания фундамента следует определить тип глины. Она разделяется на красную и голубую. Первый тип грунта содержит в себе большее количество песка. Такая почва легко пропускает влагу и более подвержена изменениям.

Голубая глина обладает более высокой прочностью. Именно поэтому она меньше подвержена разрушению. Чтобы точно определить тип грунта на участке, стоит обратиться за помощью к специалистам.

Особенности и способы крепления

Крепить брус к фундаменту можно двумя основными способами. Это зависит в первую очередь от того, какой тип основания вы планируете выбрать.

Крепление бруса к фундаменту можно производить с помощью специальных болтов.

  1. Жесткое крепление. Этот метод предполагает закрепленное при помощи специальных хомутов или болтов основание, которое соединяется с брусом. Конструкция получается очень прочная и неподвижная.
  2. Крепление накладного типа. Этот вариант предполагает отсутствие закрепления между брусом и основанием. Надежность и устойчивость конструкции придает вес всего здания в целом, который фиксирует нижнюю часть постройки.

Если сравнивать оба варианта, как правило, предпочтение отдается первому. Но чаще всего применяется второй тип. Это связано с тем, что его не так сложно выполнить.

Поделитесь в социальных сетях:FacebookTwittervKontakte
Напишите комментарий
