Как рассчитать правильный угол наклона дренажной трубы

Общее описание процесса подготовки

Заливка пола в бане является завершающей частью долгого и достаточно сложного процесса, который включает в себя подготовку основания под стяжку или другое покрытие. В помещениях парилки и предбанника, а также моечной – всегда присутствует большое количество воды и влаги. Поэтому полы должны устраиваться с определенными характеристиками. Они включают следующие требования:

  • если решено делать пол в бане своими руками, следует предусмотреть сливную зону для воды и формировать наклон в сторону точки отвода жидкости;
  • необходимо организовать вентилирование пространства под полом, если строение с парной, моечной, предбанником – не расположено на грунте;
  • перед тем, как будет проведена заливка пола в бане, необходимо проложить канализационные отводы, устроить дренажный колодец для сбора стоков, оформить сливную яму или принять другие меры для отвода или накопления использованной жидкости.

Большинство процессов конечного оформления покрытия в помещениях парилки или предбанника можно выполнить собственными силами. Чтобы решение задачи, как залить пол в бане под плитку, не казалось сложным, необходимо тщательно подготовить основание для чистовой бетонной стяжки.

Пол бани с отводом

Расчёт по толще фундамента

И тут тоже нет ничего сложного. Простое арифметическое действие. К глубине основания фундамента прибавляется 500 мм, и получается глубина заложения водоотвода. При правильной установке это позволит не дать влаге подняться до уровня фундамента во время весенних паводков.

Необходимо учесть, что весной уровень почвенных вод значительно выше, чем летом или ранней осенью, когда проводятся строительные работы. Сухая почва в этот период не должна сбить с толку.

Не будет лишним спроектировать план укладки водоотводной системы на ранних этапах возведения постройки. Начертить план каналов водоотвода. С помощью карты, на которой указаны высотные точки, рассчитать уклон труб. Если её нет, воспользоваться одним из методов, который был указан выше, определив нижнюю точку на участке, куда стекает вода, и в этом направлении устанавливать водоотводы.

Также по описанным выше методам можно рассчитать глубину, на которую следует установить дренаж, учитывая уровень промерзания грунта и запас, с которым будет установлена система.

Теперь вы знаете, как рассчитать минимальную глубину закладки дренажных труб, выяснили, какие бывают типы дренажа, какие условия необходимо соблюдать, чтобы определить глубину укладки, разобрались с анализом участка, какая глубина подходит для каждого типа дренажа, научились рассчитывать по глубине замерзания и по глубине фундамента.

Теперь вы самостоятельно можете браться за работу либо нанять профессионалов, и зная процесс, проконтролировать его, чтобы монтаж системы был произведён правильно и отвечал всем условиям.

Особенности монтажа дренажа на склоне

Дренажные системы обеспечивают отвод стоков за счёт уклона дрен. Казалось бы, при условии расположения участка на склоне вода должна отводиться с участка естественным образом, а в устройстве дренажной системы попросту нет необходимости.

Однако дело в таких случаях обстоит совсем иначе, и дренирование участка на склоне становится таким же актуальным мероприятием, как для участков с горизонтом уклона менее 8%.

Строительство частных жилых домов на крутых склонах – обыденная практика. На склонах вода не задерживается, но этот факт нельзя считать причиной для отказа от сооружения дренажной системы

Конечно же, дренирование территорий на склонах сопровождают свои особенности. Зачастую грунт на крутых склонах имеет неоднородную структуру. На разных горизонтах может отмечаться разный уровень грунтовых вод.

Поэтому нередко приходится применять комбинированные типы дренажа, чтобы обеспечить необходимую степень осушения всей территории участка.

Между тем, при строительстве водоотводящих систем на склонах с уровнем более 8% стандарты допускают отсутствие дренажных смотровых колодцев.

Как правильно укладывать трубы?

Правильная инструкция по укладке дренажных труб позволит создать водоотвод, который много лет будет заботиться о приусадебном участке.

  1. Для начала необходимо вырыть траншею на глубину около одного метра. Ширина дна в пределах 40 сантиметров. Кверху ров должен расширяться. Чтобы предотвратить замерзание системы при больших морозах, лучше прокладывать трубы ниже уровня промерзания почвы. Траншея делается под укосом. Чтобы понять, какой уклон должен быть у дренажной трубы, следует ориентироваться на место водосбора. Но на всем протяжении одной ветки системы он должен быть в пределах трех градусов.
  2. Перед тем как класть трубы, можно сделать отмостку от фундамента дома к дренажу под маленьким наклоном. Это позволит дождевой воде свободно стекать в водосбор.
  3. После этого в канаву насыпается слой песка толщиной около пятнадцати сантиметров. Поверх него шар щебня около двадцати сантиметров.
  4. На такое основание и укладываются пластиковые трубы, обернутые в геотекстиль. Таким материалом зачастую служит строительный флизелин. Он имеет очень хорошую водопроницаемость. Если дренаж делается на глинистой почве, пластиковые трубы оборачивают в объемный фильтр из кокосового волокна. Для супесей и суглинков используется нетканый или иглопробивной фильтрующий текстиль. На песчаных почвах лучшим вариантом будет тонкий материал типа стеклохолст.

    Засыпка дренажной трубы

  5. Для того чтобы предотвратить заиливание дренажной системы, геоматериал укладывают дополнительно между шарами песка и щебня, по бокам. Это более затратно, но увеличивает время эксплуатации технологии.
  6. Отрезать необходимую длину трубы можно обычным монтажным ножом. Каждая часть присоединяется при помощи специальной муфты. Для дополнительной прочности можно использовать специальный сварочный аппарат.
  7. Трубы нужно укладывать под наклоном. Скос трубы, в первую очередь, зависит от ее размера. Если отверстие слишком большое, вода будет протекать очень быстро. Как следствие на дне будут оставаться илистые наносы. В результате придется часто чистить всю систему. Если сделать уклон недостаточным, вода будет застаиваться. Это приведет к тому, что трубы переполнятся и перестанут осушать участок. Иными словами, чем меньше диаметр трубы, тем больше надо делать ее наклон. Для приусадебного участка приемлемым считается наклон не более трех миллиметров на метр длины, если нет каких-либо особенностей рельефа.
  8. При укладке дренажных труб следует правильно рассчитать расстояние между ними. Шаг расположения напрямую зависит от типа почвы. Если работы производятся на тяжелых грунтах, например, глинистых или суглинистых, трубы нужно укладывать чаще, на расстоянии от 5 до 15 метров. На песчаных и супесчаных грунтах достаточный шаг в пределах 25–30 метров. В среднем один метр дренажной трубы осушает территорию площадью около пятнадцати квадратных метров.

    Особенности дренажной трубы

  9. В тех местах, где ров поворачивается или меняется его наклон, следует самостоятельно сделать смотровые колодцы. Их обустраивают из бетонных или пластиковых колец диаметром около 50 сантиметров. Сверху их надо накрыть крышками или похожим материалом. Такие манипуляции требуются, чтобы защитить конструкции от мусора. Эти сооружения необходимы, чтобы контролировать и периодически чистить дренажную систему.
  10. После трубы засыпают щебнем на ¼ глубины траншеи, на него песок и заканчивают работу слоем земли. Что касается щебня, то при работе лучше использовать несколько его фракций. Идеально будет, если для первого слоя будет использован крупный материал (50–70 мм), для второго шара – щебень средней величины (20–40 мм), для третьего – подойдет мелкая фракция (до 20 мм). Самый верхний слой щебня должен быть толщиной около 40 сантиметров.
  11. Вывод дренажной системы происходит в водозабор. Таким местом может служить открытый водоем или канализация. В противном случае потребуется выкапывать специальный колодец, который время от времени придется откачивать. Такой колодец стоит вырыть в самом низком участке приусадебной территории. Глубина зависит от количества воды, которая будет в него стекать. Однако меньше трех метров делать нецелесообразно. Дно следует засыпать щебенкой. А от бетонирования лучше воздержаться. Вода должна свободно просачиваться в грунт.
  12. На конце выведенной трубы монтируется обратный клапан.

Сети ливневой канализации виды и расчет системы

При возведении абсолютно любого объекта необходимо позаботиться не только о надежности фундамента и кровли, но и о качественном отводе дождевой или талой воды с участка. Для этого используется самотечная ливневая канализация, которая представляет собой сложную инженерную сеть, спроектированную с учетом всех важных параметров объекта. При этом глубина заложения ливневой канализации должна быть соблюдена согласно СНиП и ГОСТ. В противном случае работа коммуникации будет как минимум малоэффективной, а в худшем случае — нанесет вред окружающей среде.

Важно: система отвода дождевой воды с участка должна полностью соответствовать параметрам объекта:

  • Общая площадь покрытий и площадок, с которых необходимо убрать дождевую или талую воду;
  • Материал покрытия на площадках.

На этапе проектирования ливневой канализации необходимо соблюдать все нормы, прописанные в СанПиН

На этапе проектирования ливневой канализации необходимо соблюдать все нормы, прописанные в СанПиН 2.1.5.980-00, ГОСТ 3634-99 и СНиП 2.04.03-85. Только в этом случае утверждение строительства системы отведения воды с участка и её последующие сооружение будут проведены максимально быстро.

В контролирующие органы необходимо будет предоставить техническое задание, которое составляется в соответствии с ГОСТ 19.201-78. В нём прописывается подробная информация о предназначении коммуникации, крайних сроках её возведения, методах контроля над строительством и технических требованиях к готовой системе.

В дополнение к проектной документации стоит приложить и рабочие бумаги согласно ГОСТ 21.604-82 «Водоснабжение и канализация. Наружные сети», в которых будет предоставлена информация в виде чертежей фронтального и продольного профиля готовой коммуникации, план всей спроектированной сети с указанием её специфических участков и все ведомости, касающиеся объемов проведения монтажных работ. О том, что такое ливневая канализация и нормы её сооружения согласно ГОСТ и СНиП, читаем ниже.

Как прочистить засор в дренажной трубе

Несоблюдение технологии прокладки дренажных труб является основной причиной застаивание и плохого слива воды с распределительных колодцев. К тому же очень часто застаивание воды вообще не связано с засором. Недостаточный уклон не обеспечивает постоянный и равномерный слив скопившейся воды в сторону дренажной ямы.

Для прочистки небольших засоров используется стальной трос или шланг с сильным напором воды

Для прочистки труб Ø110 мм и более рекомендуется использовать трос со стальным ёршиком соответствующего размера. В процессе чистки необходимо опустить трос в дренажную трубу, пока его конец не достигнет засора. Далее, при помощи вращения троса по часовой стрелке нужно постараться пробить засор или сместить его в сторону слива воды. Обычно, небольшие скопления ила и листвы проталкиваются без особого труда.

Если устранить засор не удалось, то потребуется вызвать специалистов, которые при помощи пневматической установки и другого оборудования не только очистят засор, но и проведут профилактическую чистку всей поверхности дренажных труб.

Видео: дренаж участка своими руками

Перенасыщение почвы влагой и застои воды на участке являются большой проблемой, которая влияет не только на рост плодоносящих культур, но и снижает срок службы жилого строения. Но стоит помнить, что с переизбытком воды можно справиться при помощи дренажной системы. Гораздо хуже, если пресной воды и влаги нахватает, а обустройство колодца невозможно в силу некоторых обстоятельств.

Как сделать расчет?

Как правило, угол наклона водоотвода измеряется в см на м.п.

Это значительно облегчает монтаж и можно быстро высчитать насколько сантиметров участок размером 1 метр ниже или выше другого.

Для правильного выполнения монтажа системы дренажа нужно рассчитать необходимый угол наклона. При расчете учитываются следующие показатели:

  1. Сечение дрен, зависящее от типа грунта. Чем рыхлее земля, тем больший диаметр контура требуется.
  2. Тип дрен. Они могут быть как с геотекстилем, так и без него. Геотекстиль используется когда земля рыхлая с большим количеством песка. Если грунт крупнозернистый, то можно обойтись без геотекстиля.
  3. Глубина заложения контура.
  4. Перепады высот на участке.
  5. УГВ на территории, перед началом монтажных работ нужно провести гидрогеологическое обследование.
  6. Тип грунта.

Процедура определения уклона от верхней точки первой дрены до точки сброса воды:

  1. Сначала необходимо измерить общую длину дренажного контура (от высшей точки первой трубы до места сброса жидкости). Например, в сумме получилось 30 м.
  2. Далее измеряется прямой участок от верхней точки системы до нижней. Допустим, получилось 5 м.
  3. Затем оба полученных числа складываются: 30+5 = 35 м.
  4. Чтобы вычислить перепад высот между нижней и верхней точками нужно найти 1% от общего значения. В данном примере 35х1%=0,35. Значит требуется установить дренажную систему так, чтобы расстояние между верхней частью и нижней составляла 35 см. Это и есть правильный уклон дренажа.

Защитить дом от плесени и сырости, отводить лишнюю воду с участка поможет качественный дренаж. Для того чтобы система работала эффективно нужно соблюдать технологию монтажа и обеспечить необходимый уклон. Грамотно выполненный расчет уклона и глубины заложения труб позволит создать отличную систему дренажа. От этих показателей зависит большая часть работы дренажной системы.

Какие правила и нормы регламентирует СНиП

Для обустройства дренажной системы земельного участка вам потребуется внимательно изучить нормы СНиП 2.06.15-85 и 2.04.03-85.

Здесь есть вся информация, которая понадобится для успешного выполнения работы.

Первым делом изучите правила, которыми регламентирует устройство дренажа СНиП.

Они заключаются в следующем:

Нормы СНиП для дренажа

  • для создания дренажной системы следует использовать устойчивые к влаге трубы, лучше – керамические, асбестоцементные либо пластиковые;
  • соблюдать уклон труб к месту сбора воды. Он должен составлять 0,5-0,7%;
  • обязательно обустроить ревизионные колодцы – элементы, позволяющие контролировать работу дренажной системы, выполнять ее промывку и прочистку;
  • перед стеной цокольного этажа нужно сделать вертикальный дренаж, позволяющий отводить воду от здания в дренажную систему;
  • разместить трубы вдоль стен здания. Если фундамент имеет неправильную форму, можно уложить дрены на увеличенном расстоянии от него;
  • укладывать трубы так, чтобы дно изделий располагалось ниже края основания фундамента на 20 см и более. Верхний край труб не должен выступать за нижнюю часть основания фундамента;
  • пристенный дренаж должен быть обустроен по всему периметру здания.

При его составлении вам понадобятся такие данные:

Проект по нормам СНиП

  • размеры траншеи – для открытого дренажа глубина должна составлять 50 см, а ширина 40 см, для глубинного дренажа глубина канавы 70-150 см, ширина 40-50 см;
  • показатели уклона дренажной трубы (СНиП) – 2 см на метр трубы при глинистом грунте и 3 см на метр изделия при песчаном;
  • диаметр трубы – обычно берутся дренажные трубы диаметром в 110-160 мм;
  • высота песчаной подушки 10 см;
  • толщина гравийного слоя – от 20 до 40 см.

Смета ландшафтных работ

Теперь составляется смета, которая будет включать расчет объема дренажа, длины труб, количества геотекстиля.

Здесь вам потребуется определить стоимость следующих материалов:

  • дренажные трубы (гофрированные с перфорацией) – диаметр 110 мм, длина равна длине всей траншеи или суммарной длине траншей, если их несколько;

  • соединительные муфты – количество труб, уменьшенное на 1;
  • переходник для соединения магистральной трубы и накопительного колодца;

  • сам дренажный колодец, объем которого рассчитывается, исходя из объема воды, которая будет поступать сюда;
  • угловые соединения – количество равно числу поворотов в дренажной системе;
  • смотровые колодцы (устанавливаются на каждом углу здания. Если угловых соединений много, то ставят колодцы через одно. При этом, расстояние между ними не должно превышать 20 см);

  • песок, щебень, геоткань – количество определяется размерами траншеи.

Фундамент заложен в грунт на 1,2 метра.

Глубина промерзания почвы составляет 0,8 м.

Пристенный дренаж фундамента

Теперь рассмотрим пример пристенного дренажа фундамента, СНиП нормы здесь учтены.

Сначала определим количество дренажных колодцев. Длина одной дренажной трубы, учитывая отступ в 3 метра от фундамента, составит 16 м.

Общая длина дрен по периметру составит 64 м. Если сток организован по двум параллельным дренам в один колодец, то мы получим длину 32 метра.

Верхней точкой станет угол, противоположный по своему размещению колодцу.

Учитывая уклон в 1 см на каждый метр, получим разницу в высоте точки сбора и отвода воды в 32 см.

Если установить два колодца с противоположных сторон дома, то длину каждого участка дрен можно сократить до 16 м, соответственно, перепад будет равным 16 см, так получается сократить затраты на проведение монтажных работ.

Пристенный дренаж фундамента

Учитывая то, что глубина промерзания грунта 0,8 м, а мощность самого дренажного слоя 0,5 м, нам потребуется вырыть траншею глубиной 1,3 метра.

Важность использования дренажных лотков

Дренажные лотки и система водоотвода в целом необходимы для:

  • предотвращения заболачивания участка;
  • отвода излишков дождевых или талых вод;
  • предотвращения разрушения построек от сырости;
  • снижения риска подтопления подвалов, цокольных этажей;
  • повышения удобства использования территории.

Лотки, объединенные в систему, снижают вероятность того, что корни растений, произрастающих в саду или огороде, начнут гнить. Гнилостные процессы, вызванные повышенной сыростью, не только разрушают растительность, уменьшают урожай или оставляют без него вовсе, но и приводят к появлению неприятного запаха, размножению бактерий, микроорганизмов, насекомых, включая комаров.

Правильно обустроенная дренажная система поможет осушить грунт в регионах с большим количеством осадков. Обустройство ливневой канализации с участием лотков позволит избежать разрушения отмостки вокруг дома, различных бетонных конструкций, а также не даст дорожкам размыться, превратиться в одну огромную лужу.

Главное — правильно обустроить систему.

Уклон трубы

Раньше изделия из пластика для дренажных систем не выпускались. Их заменяли керамическими, асбестоцементными или стальными трубами. Для полноценной дренажной системы нужно было вручную проделывать отверстия. Такой труд нельзя было назвать легким, кроме того, отверстия со временем забивались почвой, что сводило на нет все усилия по устройству системы.

Сегодня к продаже представлены разные трубы в большом ассортименте. Лучше всего приобретать гофрированные, выполненные из пластика. В них уже имеются готовые отверстия. Для того чтобы они не забивались грунтом и не заиливались, необходимо использовать геотекстиль низкой плотности, который стоит довольно дешево.

Однако важно не только правильно подобрать материалы, но и обеспечить уклон дренажной трубы. Он должен быть направлен к месту сбора воды, например, колодцу

Технология укладки системы предусматривает монтаж нескольких дренажных слоев, они располагаются на дне траншеи и состоят из песка и щебня. Однако для начала дно и стенки необходимо застелить геотекстилем, только затем выполняется подсыпка из песка, а уже после – из щебня.

Внутренняя канализация: необходимый уклон трубопровода

Для устройства внутреннего стока применяются трубы из поливинилхлоридного материала. Диаметр таких отводящих путей может быть 100 мм либо 50 мм. Выполняя монтаж и подключение, нужно непременно брать в учёт нижеследующие допустимые требования:

  1. Если есть ответвления, расположенные в горизонтальных плоскостях, между такими ответвлениями необходимо монтировать косой тройник либо крестовину. Данные конструкции представляют из себя фитинги. Кроме того, подобными конструкциями достигается организация перепадов. Отсутствие таких элементов в конструкции может стать причиной возникновения проблем с безопасностью подачи воды к главному стоку.
  2. Запрещена организация горизонтальных поворотов сточной системы. Если же без горизонтальных поворотов сточного трубопровода обойтись ни как нельзя, таковые допускается организовать, но следует избегать образования поворотов под прямым углом.
  3. Образование прямоугольных поворотов на всём протяжении сточного трубопровода возможно исключительно в вертикальных плоскостях.
  4. Организацию стандартного склона трубопровода рекомендуется организовывать таким образом, чтобы он ни как не превышал максимально допустимое значение — 10-20 мм (1-2 см) на каждый погонный метр трубопровода.
  5. Канализационная система должна выходить из строения исключительно со стороны улицы, которая наиболее близко расположена к общему приёмнику сточных вод (септику).
  6. Между стоком и трубами с холодной и горячей водой необходимо выдерживать нормативное расстояние.
  7. Если в строении имеется подвал либо цокольный этаж, в этих помещениях необходимо организовать так называемый лежак для подсоединения к нему магистрали со всеми стояками, с дальнейшим направлением вод к ближайшему сточному колодцу (септику).

Для разных приборов — разные уклоны

Помимо этого, степень уклона для внутреннего бытового стока может быть разным, зависимо от типа применяемых приборов. К примеру, 100-миллиметровая труба, отходящая непосредственно от унитаза, должна располагаться под уклоном 20 мм (2 см) на 1 погонный метр.

Для ванны же всё иначе: 50-миллиметровая труба, какая стандартно устанавливается для вывода воды с этого прибора, должна быть расположена под уклоном 30 мм (3 см) на 1 погонный метр. Для душевой кабинки этот показатель равен 48 мм, для кухонной раковины — 12 мм.

Стояки, предназначенные для отвода трубопроводов от бытовых приборов, обладают диаметром 50 мм (5 см) либо 110 мм (11 см). Уклон 50-миллиметрового сточного трубопровода внутренних канализационных систем высчитывается как для стояков с подведёнными к ним трубами от кухонной раковины и ванны.

Для 110-миллиметрового сточного трубопровода внутренних канализационных систем подсчёт уклона производится как для стояков с подведёнными к ним трубами от унитазов. Что же касается центральных стояков, расчёт уклона стока для таковых СНиПом не нормируется.

Как рассчитать правильный угол наклона

Чтобы выполнить монтаж дренажной системы на участке и при этом рассчитать оптимальный угол наклона, нужно учесть такие параметры:

  • Сечение дрен. Оно напрямую зависит от типа осушаемой почвы. Чем более она рыхлая, тем большим должен быть диаметр контура.
  • Тип используемых дрен: с геотекстилем или без него. Первый вариант оптимален для рыхлых почв с обилием песка. Для крупнозернистых грунтов разрешается не использовать геотекстиль.
  • Глубина заложения контура.
  • Рельеф участка: перепады его высот.
  • Уровень грунтовых вод на местности – желательно провести предварительные гидрогеологические изыскания.
  • Тип почвы – информацию берут из таблицы «Классификация типов грунтов.

Конструктивные особенности дренажа

Существует три типа дренажных систем, каждая из которых имеет свои конструктивные особенности: горизонтальная, вертикальная, комбинированная.

Рабочими элементами горизонтального дренажа могут выступать:

  • трубчатые дрены;
  • галерейные дрены;
  • лотки и траншеи.

Система дренажных труб в сочетании с фильтрующей обсыпкой (многослойной) – это и есть трубчатая дрена.

Многослойная фильтрующая обсыпка, в данном случае, делается с целью предотвращения попадания в систему вымываемых грунтов. По стандартам, дренажный контур всегда оснащается смотровыми колодцами.


Для организации дренажной системы строительного объекта (участка) могут использоваться разные схемы. Конкретный выбор зависит от геологических условий местности, от интенсивности выпадения атмосферных осадков и прочих факторов

В отличие от трубчатых дрен, галерейные дрены устраиваются из труб большего поперечного сечения. На стенках труб имеются отверстия для сбора стоков.

Процесс устройства галерейных дрен также предусматривает выполнение обсыпки с дополнительной фильтрацией геотекстилем.

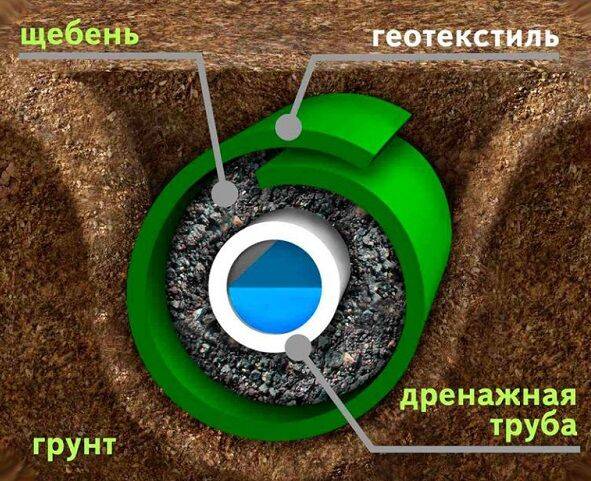

Трубчатая дрена в разрезе. Именно по такому принципу осуществляется устройство трубчатых и галерейных дрен в современных проектах домостроения. Соблюдение стандартов и точность расчётов гарантируют высокую эффективность дренажных систем

Дренажная система с лотками и траншеями обычно делается в таких условиях, когда уровень грунтовых вод допускается до отметки 1,3-1,5 м. На устойчивых грунтах траншеи выполняют с откосами, на неустойчивых грунтах траншеи усиливают железобетонными конструкциями.

Система вертикального дренажа состоит из набора скважин (колодцев), связанных коллектором. Через коллекторную линию осуществляется отвод стоков при помощи насосной станции. Также отвод стоков на вертикальном дренаже может осуществляться сбросом в нижние слои грунта.

Комбинированная дренажная система объединяет в себе горизонтальную и вертикальную схемы. Характеризуется специалистами как сложная схема водоотвода и устраивается обычно на территориях, где требуется высокоэффективное осушение грунтов.

Галерея изображений

Фото из

Прокладка дренажной и канализационной трубы

Дренажная система вокруг фундамента дома

Смотровые колодцы канализационных систем

Прокладка дрен к поглощающему колодцу

Как укрепить стенки?

Необходимо обязательно укреплять стенки дренажной траншеи, иначе со временем они осыплются, что приведет к разрушению. Для этого подходят такие материалы, как:

  1. Геосетка – это один из самых часто используемых материалов. Он отличается повышенной прочностью, не подвержен коррозии, не боится влажной среды и механического воздействия. Для его изготовления применяются полимерные волокна.

  2. Геоматы – по внешнему виду материал напоминает мочалку, благодаря чему легко закрепляется на поверхности почвы, к тому же, он не препятствует росту растений.

    Для изготовления используются полипропиленовые материалы, из которых формируются сетки. Затем они накладываются друг на друга и скрепляются полипропиленовой нитью.

  3. Самодельный габион – для ее изготовления используется металлический, решетчатый каркас с ячейками, наполненными щебнем, галькой и пр.
  4. Георешетка – конструкция состоит из металлических ячеек, соединенных между собой при помощи сварки. Она бывает двух видов, с перфорацией и без. Первая наиболее прочная и лучше подходит для укрепления дренажной системы.

Выбор того или иного материала зависит от угла наклона траншеи:

  • до 8% — можно обойтись без укрепления, достаточно высадить по склону канавы растения;
  • от 8-15% — используются биоматы или геосетки;
  • более 15% — георешетки или габионы.

Пошаговая инструкция по укреплению

Перед началом работ необходимо очистить канаву от мусора и камней, а после выровнять. Далее:

  1. При помощи анкерных болтов устанавливается укрепление. От правильности монтажа зависит срок службы конструкции.
  2. Каждая полоса материала укладывается на предыдущую внахлест.
  3. Поверх укрепления насыпается грунт слоем 3-5 см.

Сверху на самодельные габионы необходимо уложить сетку-рабицу, это обеспечит большую прочность конструкции.

Подготовка основания на грунте

Две главных проблемы, с которыми придется бороться в строении, расположенном на грунте, выглядят так:

  • обратное капиллярное движение влаги от земли к стяжке;
  • интенсивная потеря тепла, которое просто уходит в землю.

Заливая пол в бане с уклоном, если стройка ведется на грунте, должны учитываться несколько особенностей:

  • придется делать массивную подушку, которая остановит подъем влаги;
  • подушка должна выполнять функции демпфера, если грунты в зоне строительства промерзают;
  • черновая стяжка делается с повышенными показателями термозащиты.

Решается задача создания надежного основания под покрытие пола в строении на грунте следующим образом:

  • глубина нижней точки подушки должна находиться на 500-600 мм от уровня земли;
  • в качестве демпфера насыпают слой строительного мусора, обломков камня, крупных фракций гравия, осколков бетона. Рекомендуемая толщина зоны – до 400 мм;
  • в роли нейтрализатора обратного движения конденсата выступает двуслойная подушка. Она состоит из зон засыпки гравия мелкой фракции толщиной 100 мм, 50 мм песка. Каждый слой после отсыпки выравнивается, смачивается, уплотняется вибромашиной;
  • после того, как слои песка, гравия просохнут, можно укладывать черновую опорную стяжку.

Уклон дренажной трубы на 1 метр

Какой уклон трубы для дренажа считается правильным?Угол наклона водоотвода, как правило, измеряется в сантиметрах на погонный метр, а не в градусах. Так легче определить, насколько один участок длиной в 1 м ниже или выше соседнего.

Если уклон трубы недостаточный, то вода течет медленно. Слабый напор стока не в состоянии протолкнуть образовавшиеся отходы, которые оседают и заиливаются на стенках дрен. Возникают засоры, система не справляется с водоотводом.

С другой стороны, чересчур большой уклон ведет к стремительному стоку воды. При этом фрагменты крупных отходов под напором потока придавливаются к стенам труб и застревают. К тому же оказывается огромная нагрузка на соединительные узлы коммуникации.

Правильный уклон водоотводной трубы.

Прочистка водоотводных труб производится через дренажные и смотровые колодцы двумя способами:

  • механическим – с помощью устройства для прохождения дрен и удаления отложений, проводится раз в 3-4 года;
  • гидродинамическим – с привлечением насосного оборудования и компрессора, чистить каждые 10-15 лет.

Дренажная система будет функционировать исправно и качественно только при соблюдении правильного угла наклона трубы на 1 метр, согласно СНиП. Монтаж дренажной системы требует профессионального, сбалансированного подхода.

Нужно так рассчитать глубину и уровень наклона труб, чтобы они не подвергались засорам, эффективно справлялись с отводом сточных вод. Избежать технических ошибок в расчетах помогут специалисты.

Последовательность проведения работ по подготовке фундамента

Начальный этап работ заключается в подготовке фундамента самого дома и подборе требуемых материалов

Для основания дома требуется провести гидроизоляцию. Перед началом периметр фундамента очищают от оставшейся дренажной системы и от остатков земли. Далее требуется просушить поверхность для того, чтобы в будущем между гидроизоляционными материалами и поверхностью бетона не скапливались водяные пары. После того, как поверхность просохнет, на них крепят подготовленные материалы теплоизоляции. Следует при этом строго придерживаться инструкции и техники безопасности. Наиболее предпочтительной будет гидроизоляция, для крепления которой к поверхности используют битумные смеси. Сверху поверхность засыпают гравием, который служит для отвода избыточной влаги.

Трубу, используемую для возведения дренажных систем, изготавливают из следующих материалов:

  • Керамика;
  • Пластик;
  • Асбоцемент.

В последнее время большим спросом пользуются трубы из пластика, которые просты в установке и отличаются небольшим уровнем цены. Однако у них есть существенный минус – наименьшая прочность среди подобных материалов. Предложение современного рынка материалов для строительства включает специальные гофрированные трубы для монтажа дренажной системы. Их преимуществом является нетканый материал, предотвращающий залив системы.

Выводы и полезное видео по теме

Несколько практических советов по прокладке дренажных труб помогут вам самостоятельно справиться с устройством дренажа на загородном участке.

Защита участков (территорий) от перенасыщения влагой – актуальная задача, которую приходится решать практически в каждом случае строительства. Существующие разработки дренажных систем позволяют решать такие задачи.

Главный момент – рассчитать и выбрать вариант устройства дрен, который бы идеально подходил в каждом конкретном случае.

Планируете обустроить дренаж участка своими силами, но столкнулись с трудностями на этапе проектирования? Задавайте свои вопросы в блоке комментариев – мы постараемся вам помочь.

Или вы успешно соорудили дренажную систему и хотите поделиться опытом с другими владельцами частных домовладений? Пишите свои рекомендации, добавляйте фото под нашей статьей – многим пользователям пригодится ваш опыт.

Поделитесь в социальных сетях:FacebookTwittervKontakte
Напишите комментарий
