Что такое нулевой защитный и нулевой рабочий проводники

Введение

Но начнем немного издалека…
Каждый молодой специалист, который приходит в проектирование, начинает либо со складывания чертежей, либо с чтения нормативной документации, либо нарисуй «вот это» по такому примеру. Вообще, нормативная литература изучается по ходу работы, проектирования.

Невозможно прочитать всю нормативную литературу, относящуюся к твоей специальности или, даже, более узкой специализации. Тем более, что ГОСТ, СНиП и другие нормативы периодически обновляются. И каждому проектировщику приходится отслеживать изменения и новые требования нормативных документов, изменения в линейках производителей электрооборудования, постоянно поддерживать свою квалификацию на должном уровне.

Помните, как Льюиса Кэролла в «Алисе в Стране Чудес»?

Это я не к тому, чтобы поплакаться «как тяжела жизнь проектировщика» или похвастаться «смотрите, какая у нас интересная работа». Речь сейчас не об этом. Учитывая такие обстоятельства, проектировщики перенимают практический опыт от более опытных коллег, многие вещи просто знают как делать правильно, но не знают почему. Работают по принципу «Здесь так заведено».

Порой, это достаточно элементарные вещи. Знаешь, как сделать правильно, но, если спросят «Почему так?», ответить сразу не сможешь, сославшись хотя бы на название нормативного документа.

В этой статье я решил структурировать информацию, касающуюся условных обозначений, разложить всё по полочкам, собрать всё в одном месте.

Как определить фазу и ноль.

При подключении любого электроприбора, возникает закономерный вопрос: где фаза

и гденоль ?

Для начала попробуем разобраться, как найти фазу. Самый простой способ, существующий на данный момент, это использовать индикаторную отвертку (рисунок 7). Она состоит из следующих элементов:

Если отдельные игроки должны быть удалены или имена изменены позже, просто прокрутите вниз по стартовому экрану и удалите игрока по всей длине линии или отредактируйте отдельные части. Прежде чем использовать таблицу, вы должны ознакомиться с ней и практиковать ее.

Примечание. Также дисплей и малина со всеми компонентами не совсем дешевы. Таким образом, вы можете придать результат красиво на телевизоре. Выходной сигнал зуммера требует, конечно, транзистора в качестве усилителя, а входы штырей естественно требуют предустановленных резисторов.

  • токопроводящее жало — 1,
  • индикатор — 2,
  • контактная площадка — 3.

Механизм использования такой отвертки довольно прост: токопроводящим жалом касаемся контролируемого участка электрической цепи, пальцем руки — контактной площадки, если индикатор светится, это свидетельствует о наличии фазы.

Еще один способ проверки фазы — использовать мультиметр, или его еще называют тестером. Однако, данный способ более трудоемкий. Мультиметр может работать в различных режимах, в нашем случае необходимо выбрать режим измерения переменного напряжения и установить предел более 220 Вольт. Берем один щуп мультиметра, какой — не имеет значения, и касаемся им участка измеряемой цепи, а другим щупом — естественного заземлителя, в роли которого может быть батарея отопления, либо металлические водопроводные трубы. Индикатором того, что на данном участке цепи присутствует фаза

, будут показания мультиметра, соответствующие напряжению сети, то есть около 220 В (рисунок 8).

Нулевой защитный проводник, система заземления квартиры

В этой статье речь пойдет о заземлении в квартире , а именно, что такое система заземления квартиры и нулевой защитный проводник. Рассмотрим системы заземления TN-C, TN-S, TN-C-S.

Как обозначается нулевой защитный проводник

Электропитание квартиры осуществляется переменным током с напряжением, номиналом 220-230 Вольт.

  1. При этом один рабочий проводник является фазным (или просто «Фаза»), а второй рабочий проводник является нулевым (иначе «рабочий ноль»). На схемах «Фаза» обозначается -L,»Ноль» обозначается-N. Такая электропроводка называется двухпроводная.
  2. Помимо двухпроводной электропроводки квартиры, применяется трехпроводная . Третий провод является нулевым защитным проводом (или «Земля»), обозначается-PE. Цвет жилы заземления в кабеле желто-зеленый.

На схеме и приборах нулевой защитный проводник (ЗЕМЛЯ) обозначается так.

Назначение нулевого защитного проводника

Предназначен нулевой защитный проводник для создания кратковременного тока короткого замыкания и срабатывания защитного отключения поврежденного электроприбора от питающей сети, с целью обеспечения вашей электробезопасности .

Система питания и система заземления

В жилых зданиях электропитание осуществляется от электроустановок в которых нейтраль(Ноль) источника питания глухозаземленна, а открытые проводящие части электроустановки присоединены к этой глухозаземленной нейтрали. Обозначается эта система электропитания-TN.

Система электропитания TN для вашей квартиры может быть одной из трех видов.

1.Система заземления TN-C

с и с т е м а TN-С — это система TN, в которой нулевой защитный и нулевой рабочий проводники совмещены в одном проводнике на всем ее протяжении линии от источника до квартиры.

Система электропитания квартиры TN-C

Важно! Эта система электропитания применяется во всех старых домах. С 2007 года согласно ПУЭ (правила Устройства Электроустановок) схема проводки TN-C во вновь строящихся домах запрещена

При серьезном ремонте квартиры необходимо перевести схему электропроводки TN квартиры на систему TN-C-S (смотри ниже).

2.Система заземления TN-S

с и с т е м а электропитания TN-S -это измененная система электропитания TN, в которой нулевой защитный и нулевой рабочий проводники разделены на всем ее протяжении линии от источника до квартиры.

Система электропитания квартиры TN-S

Важно! Не путать на протяжении всей электропроводки квартиры проводники PE (Земля) и N (ноль)

3.Система заземления TN-C-S

с и с т е м а электропитания TN-C-S — это измененная система электропитания TN, в которой функции нулевого защитного и нулевого рабочего проводников совмещены в одном проводнике в какой-то ее части, начиная от источника питания.

Система электропитания квартиры TN-C-S

То есть в квартире проводники PE (Земля) и N (Ноль) разделены, а в этажном щите совмещены и присоединены к одной клемме (смотри схему выше).

Эта схема заземления особенно актуальна при серьезном ремонте квартиры с системой питания TN-C и переходе электропроводки на систему электропитания TN-C-S.

Правила при монтаже трехпроводной системы электропитания квартиры

  1. Нулевой защитный проводник не должен прерываться никакими предохранителями и автоматами защиты.
  2. При наличии в щите УЗО (устройство защитного отключения) нулевой защитный провод(Земля) не должен нигде ,на линии электропитания,иметь контакта с N проводником(Ноль). В противном случае будет срабатывать УЗО (устройство защитного отключения).
  3. Нулевой защитный проводник в квартире, должен иметь сечение равное сечению рабочих проводников.
  4. Нулевой защитный проводник должен прокладываться в непосредственной близости от рабочих проводников.Иными словами в одном кабеле.
  5. Прокладка нулевого защитного проводника отдельно от рабочих проводов Запрещена!
  6. Нельзя использовать для заземления электропроводки квартиры коммуникации общего назначения(трубы отопления,водоснабжения, арматуру в стенах)
  7. Нельзя подключать нулевой защитный проводник к независимым («чужим») шинам заземления. Если такие есть у вас на лестничной площадке.
  8. Сопротивление изоляции должно соответствовать данным таблице ниже:

Согласно ПТЭЭП (Правила технической эксплуатации электроустановок потребителей), Приложение 3; 3.1 (часть таблицы 37), минимально допустимые значения сопротивления изоляции электроустановок напряжением до 1000 В :

  1. Наименьшее допустимое значение сопротивления изоляции, МОм
Распределительные устройства, щиты и токопроводы1000-25001,0
Электропроводки, в том числе осветительные сети10000,5
Стационарные электроплиты10001,0
Силовые кабельные линии25000,5
Обмотки статора синхронных электродвигателей10001,0

Специально для сайта: Все про ремонт квартиры

Разделение защитного и рабочего нулей электросети

В электросети с глухозаземленной нейтралью TN, нулевой рабочий проводник N и защитный проводник PN, до определенной точки в электросети объединены в один проводник и обозначается этот проводник буквами PEN.

Разделение PEN проводника, обычно, производится на ГЗШ-главной заземляющей шине, которая устанавливается на вводе электроустановки.

  • Для жилого дома ГЗШ стоит на вводном устройстве в дом;
  • Для частного дома ГЗШ монтируется во вводном устройстве (ВУ) рядом с ответвлением к дому (на столбе) или в доме в вводно-распределительном устройстве (ВРУ).

Нулевой защитный и нулевой рабочий проводники — выводы

  • Нулевой рабочий проводник (нейтральный) вместе с фазным проводником участвует в электропитании устройств. По нему течет рабочий ток;
  • Нулевой защитный проводник не участвует в электропитании и предназначен для защиты от косвенного прикосновения в сетях с глухозаземленной нейтралью.

Другие статьи радела «УЗО»

  • Классические схемы монтажа УЗО
  • Общие требования по использованию УЗО
  • Классификация УЗО
  • Зачем нужно устройство защитного отключения
  • Кнопка Тест УЗО
  • Назначение УЗО
  • Подключение УЗО
  • Правила установки УЗО
  • УЗО в электроцепях без заземления
  • Нулевой защитный и нулевой рабочий проводники
  • Как работает УЗО
  • УЗО противопожарной защиты

Похожие посты:

  • 15 схем установки УЗО, Рубрика УЗО
  • УЗО в электроцепях без заземления, Рубрика УЗО
  • Правила установки УЗО, Рубрика УЗО
  • Параметры УЗО показанные на его корпусе, Рубрика УЗО
  • УЗО противопожарной защиты, Рубрика УЗО
  • Зачем нужно устройство защитного отключения, Рубрика УЗО

Указательные плакаты

Типичным представителем этой группы является знак «ЗАЗЕМЛЕНО». Он указывает на заземление определенного участка электроустановки и запрещение подачи на него электрического тока.

Местом его расположения обычно служит привод коммутационной аппаратуры. Если одновременно используют запрещающий и указательный плакаты, то последний должен вывешиваться сверху. Размеры по ГОСТу 100х200 или 50х100 мм, с соответствующей шириной каймы белого цвета 13 и 5 мм. Для надписи используются белые буквы, расположенные на синем фоне.

Знак заземления

Электробезопасность 2 группа

5 группа по электробезопасности

Электробезопасность 4 группа

Группы допуска по электробезопасности

Электробезопасность 3 группа

Системы TT и IT

Еще совсем недавно ТТ не разрешалась у на в стране, однако теперь применяется для мобильных сооружений, типа киосков и ларьков. Она требует надежного штыревого заземления, а для большей безопасности – оборудование системы УЗО. Нейтраль в этой системе уходит глубоко в землю, а открытые ведущие элементы соединяются непосредственно с контуром.

В схеме IT нейтраль изолируется от земли, а открытые элементы заземляются. Используется она в медучреждениях и лабораториях, где работа людей связана с чувствительной аппаратурой.

Таким образом, рассматривая различные системы, мы выяснили, что самой распространенной является именно TN-C-S,которая не такая дорогая, как TN-S, но все же более надежна TN-C.

Схема и способ разделения проводника на pe и n

Разделение проводника в частном доме и в квартире должно осуществляться по разным схемам. Владельцам частных домов повезло больше, так как замена защитной установки не требует каких-либо дополнительных затрат и усилий.

В квартире

В новостройках с системой заземления TN-C-S разделять провод необходимо по схеме, изображенной на рисунке.

Как видно разделение осуществляется в ГРЩ, от которого идут два отдельных провода: один – на этажный щит, а второй – в квартиры.

Многоэтажные дома старой постройки имеют определенную особенность: PEN-проводник в таких зданиях подключается поочередно – с этажа на этаж. Если в этажном щитке перегорит ноль, в квартире возникнет эффект второй фазы и многие элетроприборы окажутся под напряжением. Таким образом, помещение может стать крайне опасным местом.

В частном доме

В своем доме можно самостоятельно реконструировать систему заземления. Для этого не требуется каких-либо профессиональных навыков и денежных затрат.

Правила разделения проводника описываются в главе 1.7 и 7.1 ПУЭ. Следует выделить несколько основных моментов:

  1. Разделять проводник необходимо до вводного щитка.
  2. У проводов PE и N должно быть одинаковое сечение.
  3. Нельзя объединять нейтральный и защитный провода после точки расщепления.
  4. Использование общей шины для разъединения N и PE проводников запрещено (на фото пример того, как должно быть).

  1. На вводе необходимо сделать повторное заземление PEN проводника.

  1. В цепи PEN и PE проводников нельзя устанавливать коммутационные аппараты.

Зная эти правила, можно с легкостью и без последствий осуществить расщепление и модернизировать систему защиты частного дома. На приведенной ниже схеме изображен пример правильного подключения.

Расцветка проводки как способ ускорения монтажа

До начала действия ГОСТ Р 50462-2009 кабели маркировались белым или черным цветом. Определение фазы и нуля производилось при расключении контролькой в момент подачи питания.

Использование цветовых маркеров упрощает ремонтные работы, обеспечивает их безопасность и удобство. Ориентируясь по оттенку кабелей, мастер не потратит много времени, чтобы провести электричество в дом или квартиру.

Рассмотреть значение цветовой маркировки можно на примере светильника. Если меняется лампа, а ноль и фаза перепутаны, имеются риски травм или летального исхода от поражения током. Когда в электрике обозначение L и N выполнено по цвету, фаза выйдет на выключатель, а ноль – на источник света. Напряжение нейтрализуется, и можно будет касаться даже включенной лампочки.

Правила прокладки

Прежде чем приступать к монтажу, требуется ознакомиться с правилами, которые предъявляются к прокладке РЕ:

  • В линии должны отсутствовать устройства, которые могут стать причиной разъединения, нарушения целостности цепи, например, удаляемые вставки, выключатели, автоматы защиты и предохранители.
  • Все оборудование и токоведущие части коммутируются с защитным заземлением напрямую.
  • Запрещено соединение нескольких электрических приборов по принципу шлейфа.
  • На распределительной шине РЕ выделяется отдельная клемма (зажим). Запрещается к одной клемме одновременно подсоединять нулевой защитный и рабочий провод.
  • Если оборудование защитного отключения УЗО установлено в распределительном щите, N и защитный провод не должны иметь контактов на одной линии. Если пренебречь этим правилом, у УЗО будет множество ложных срабатываний.
  • У рабочих проводов площадь сечения должна быть больше, чем сечение защитного заземления.
  • Нулевая защитная жила должна быть проложена около рабочих проводов.
  • Для заземления нельзя использовать предметы и коммуникации, не предназначенные для этого. Чаще всего в данном случае не по назначению используется арматура в стенах, трубопровод и батареи отопления.
  • Запрещается подключать РЕ к независимым шинам заземления, если такие в электрической цепи предусмотрены.

Цветовое и буквенное обозначение проводников и шин

Цифровая и буквенная маркировка проводов – Цифровая и буквенная маркировка проводов

  1. РЕ и цветовое обозначение чередующимися продольными или поперечными полосами одинаковой ширины (для шин от 15 до 100 мм) желтого и зеленого цветов должны иметь:

    • проводники защитного заземления во всех электроустановках, а также
    • нулевые защитные проводники в электроустановках напряжением до 1 кВ с глухозаземленной нейтралью, в т.ч. шины.
  2. N и голубым цветом обозначаются нулевые рабочие (нейтральные) проводники.
  3. PEN и цветовое обозначение: голубой цвет по всей длине и желто-зеленые полосы на концах должны иметь совмещенные нулевые защитные и нулевые рабочие проводники.

Буквенно-цифровые и цветовые обозначения одноименных шин в каждой электроустановке должны быть одинаковыми.

Шины в электроустановках должны быть обозначены (не путайте с обозначением проводников!):

  1. при переменном трехфазном токе:

    • фазы А – желтым,
    • фазы В – зеленым,
    • фазы С – красным;
  2. при переменном однофазном токе:

    • шина В, присоединенная к концу обмотки источника питания, – красным цветом,
    • шина А, присоединенная к началу обмотки источника питания, – желтым цветом.
    • Шины однофазного тока, если они являются ответвлением от шин трехфазной системы, обозначаются как соответствующие шины трехфазного тока;
  3. при постоянном токе:

    • положительная шина (+) – красным,
    • отрицательная (-) – синим и
    • нулевая рабочая М – голубым цветом.

Цветовое обозначение должно быть выполнено по всей длине шин, если оно предусмотрено также для более интенсивного охлаждения или антикоррозионной защиты.

Замечания

  1. Допускается выполнять цветовое обозначение не по всей длине шин, только цветовое или только буквенно-цифровое обозначение либо цветовое в сочетании с буквенно-цифровым в местах присоединения шин. Если неизолированные шины недоступны для осмотра в период, когда они находятся под напряжением, то допускается их не обозначать. При этом не должен снижаться уровень безопасности и наглядности при обслуживании электроустановки.
  2. Согласно п. 5.2.1  для идентификации проводников не должны быть использованы по отдельности желтый и зеленый цвета. Желтый и зеленый цвета следует применять только в комбинации желто-зеленого цвета.

Электробезопасность

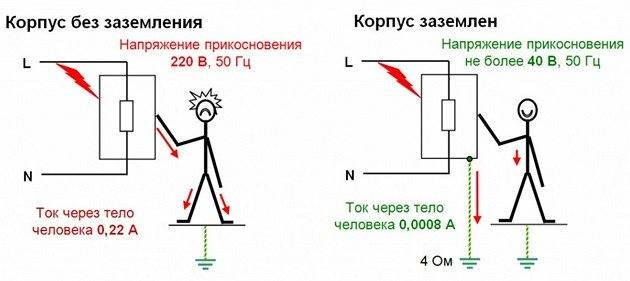

Переменный электрический ток напряжением 220 V или 380 V опасен для человека

Неосторожное прикосновения к оголенным проводам или металлическим частям электрооборудования, которые могут находиться под напряжением, чревато тяжелым ожогом или смертельной травмой!. Для этого ПУЭ дает ответ не только на вопросы: какого цвета провод заземления, или что такое РЕN, но для чего это нужно. Для этого ПУЭ дает ответ не только на вопросы: какого цвета провод заземления, или что такое РЕN, но для чего это нужно

Для этого ПУЭ дает ответ не только на вопросы: какого цвета провод заземления, или что такое РЕN, но для чего это нужно.

  1. Чтобы максимально защитить человека от возможного воздействия электротоком, были приняты системы электробезопасности, характеризующиеся одним или несколькими факторами, такими как:
  2. заземление;
  3. защитное зануление;
  4. разделение сетей трансформатором.

Для обеспечения безопасной работы в действующих электроустановках до 1 кВ применяются пять систем заземления: ТN-С, ТN-S, ТN-С-S, ТТ, IТ с разными способами заземления, зануления и разделения сетей.

  • ПУЭ определяет каждую из систем как:
  • ТN-С, где рабочий ноль N и заземляющий РЕ проводники совмещены в одном проводе РЕN. Характеризуется: применением кабеля с четырьмя жилами в трехфазной сети и двухжильным кабелем в однофазной. Это самое старое устройство электросетей, еще повсеместно встречается, по соображениям экономии, например, в уличном освещении.
  • ТN-S, где рабочий N проводник и заземляющий РЕ разделены начиная от питающего трансформатора и до конечного потребителя. Такие сети изготавливают из пятижильных кабелей для трехфазной сети и трехжильных проводов в однофазной сети.
  • ТN-С-S, где имеется один совмещенный РЕN проводник четырех жильного кабеля, от питающего трансформатора до группового щитка на вводе в здание, который далее разделяют на N и РЕ, соответственно на пяти и трехжильные проводки. Это наиболее распространённая система построения сетей электроснабжения зданий и сооружений.
  • ТТ, где имеется только один рабочий N проводник, а заземляется только корпус электрооборудования. В такой системе используются четырех и двухжильные проводки соответственно. Так, устроены в основном воздушные линии электропередач.
  • IТ, где от питающей электросети электроустановка отделена трансформатором и полностью изолирована от земли. Это самая безопасная система для человека, применяется для потребителей только специального назначения.

Таким образом, цвет проводов фаза и ноль, L и N в электрике поможет наглядно определить применяемую систему безопасности в данной электрической сети.

Подбор сечения ГЗШ

Опять обратимся к документам. ПУЭ говорит, что шина установленная в щитовой, то есть там, где есть доступ только для специально обученного персонала может быть:

открытой – без каких-либо шкафов

должна предусматривать возможность индивидуального присоединения всех проводников

То есть, под один болт разрешается сажать не более одного проводника или наконечника.

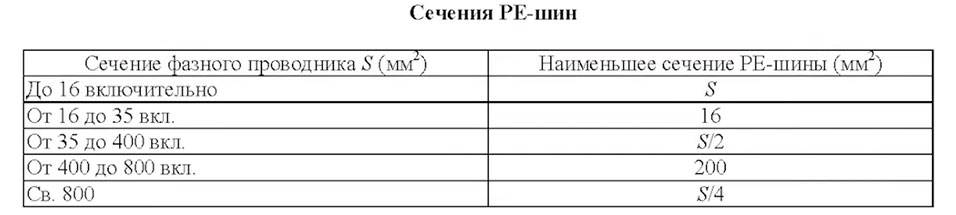

Касательно размеров в ПУЭ сказано – сечение ГЗШ должно быть не менее сечения PEN проводника питающей линии.

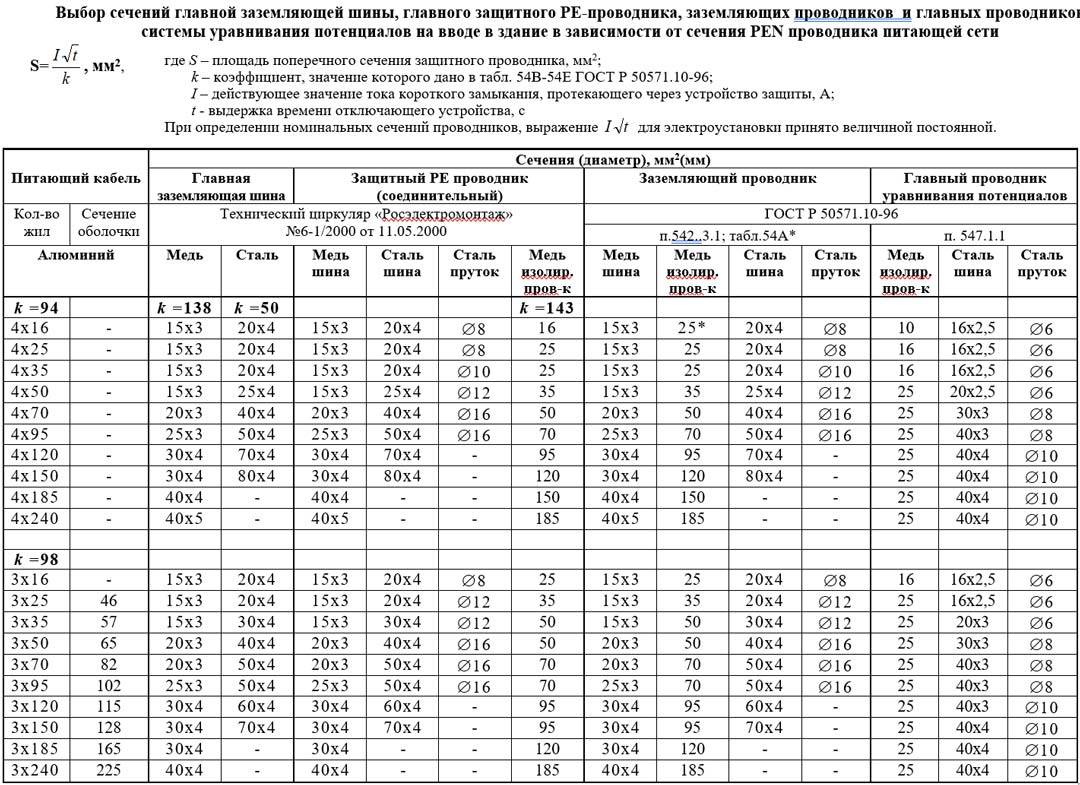

В то же самое время циркуляр говорит немного иначе. Согласно ему, сечение ГЗШ выбирается по следующей таблице:

Как видите, здесь выбор делается не исходя из сечения PEN питающего кабеля, а в расчете на фазную жилу!

Все мы знаем, что Pen проводник может быть как равен фазному, так и иметь меньший размер. Например, если у вас кабель от 35мм2 и более, то вы имеете полное право для PEN взять сечение в половину меньше фазного.

Хотя чаще всего питающий кабель от подстанции приходит с одинаковыми жилами (4*120мм2, 4*150мм2).

Получается, что если у вас кабель слишком толстый, то по вышеприведенной таблице вовсе не обязательно подбирать такую же большую медную шину ГЗШ. Главное, чтобы она была сечением в половину от фазной жилы.

Но на практике следует учитывать обе ситуации. То есть, делайте так, чтобы ваша ГЗШ отвечала обоим условиям:

не менее сечения фазного проводника

и одновременно соответствовала PEN

В этом случае к вам никаких претензий относительно системы заземления и уравнивания потенциалов не будет.

Не всегда ясно, кто будет принимать готовый объект. Насколько он окажется компетентен в своей сфере. Если же делаете, что называется для себя, то выбирайте наиболее оптимальный и экономный вариант, не оглядываясь на возможных инспекторов.

При расчете сечения не забывайте про разницу материалов и марку кабеля.

Питающие вводные кабеля, как правило, выполнены из алюминия. А шину мы решили делать из меди!

Соответственно полезную площадь сечения алюминия, вам придется пересчитать на медь. Помогут в этом деле таблицы ПУЭ для допустимых длительных токов медных и алюминиевых проводов.

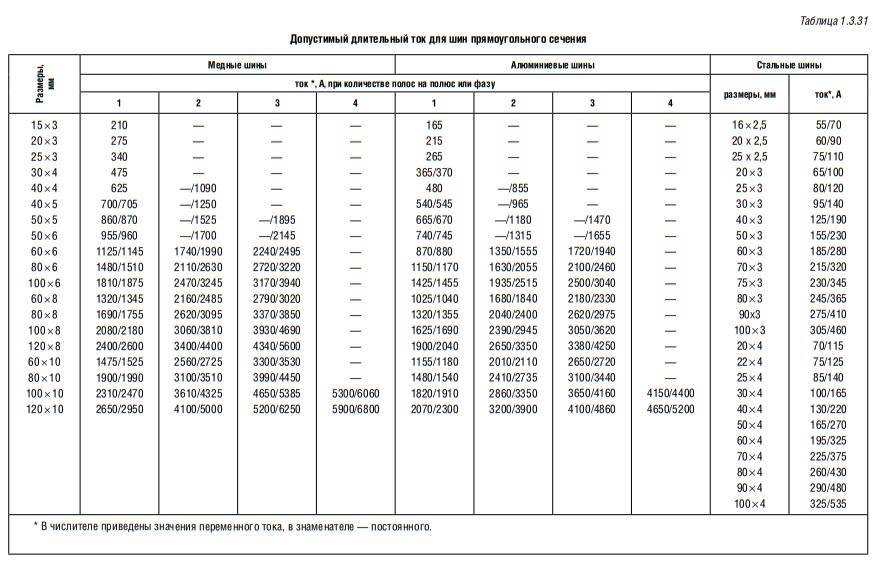

Смотрите пропускную способность алюминиевого кабеля и уже по этому току в аналогичной таблице подбираете сечение медной шины.

К примеру, если у вас вводной кабель АВБбШв 4*120мм2, то его PEN проводник имеет сечение 120мм2 и ток I=295А.

По меди это соответствует сечению жилы чуть более 70мм2.

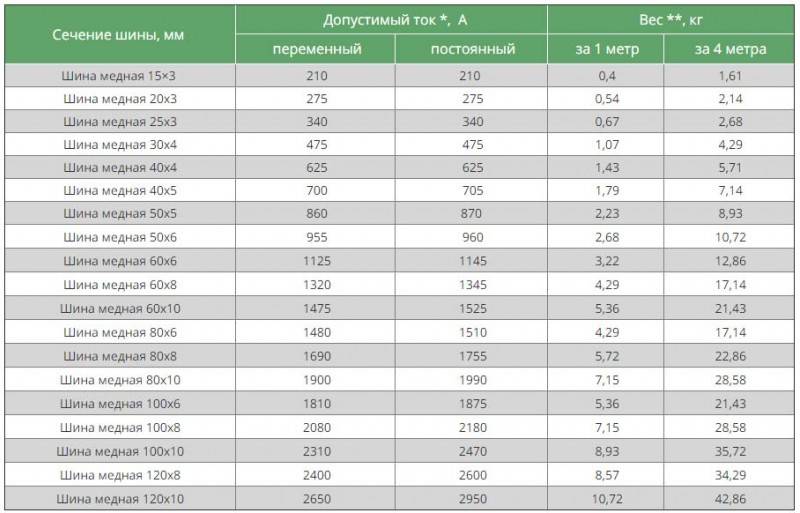

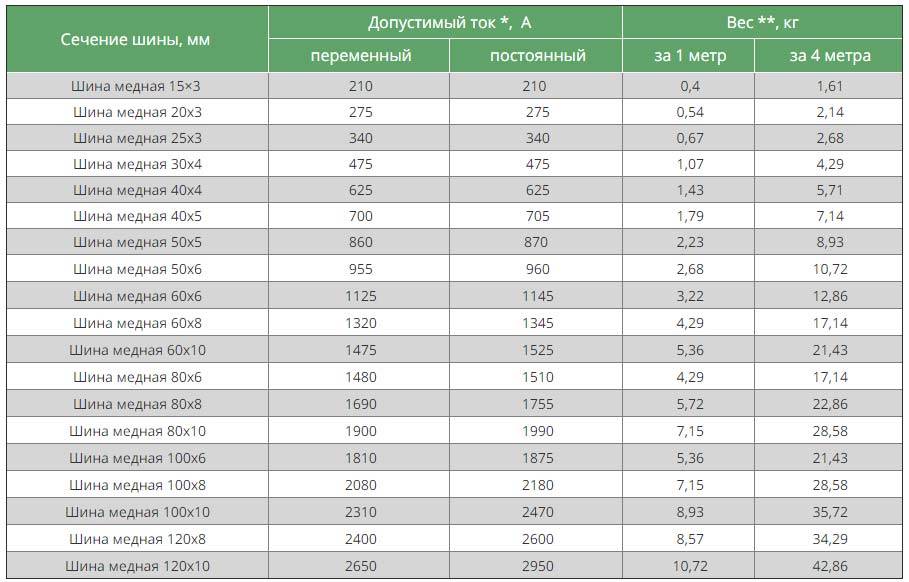

Сообразно этому вам и следует подбирать медную шину ГЗШ. Стандартного размера 4*30мм будет более чем достаточно.

При этом конечно нужно учитывать толщину крепежного болта. Иначе высверлив под него отверстие, у вас может не остаться полезной площади для плотного прилегания наконечника.

В этом случае выбирайте шинку потоньше, но несколько большую по ширине.

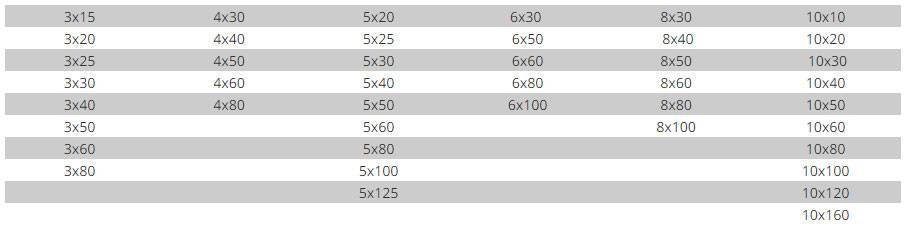

Дополнительные размеры медных шин:

При желании сэкономить и выборе в качестве материала ГЗШ не меди, а стали, берите данные по токам из другой таблицы, относящейся к стальной полосе.

Здесь как понимаете, размеры уже будут существенно отличаться.

А вот уже готовая таблица для выбора сечения главной заземляющей шины для тех, кто не хочет ничего считать и желает сразу получить готовый результат.

Использование в других операционных системах[ | ]

Формат PE также используется ReactOS, поскольку ReactOS предназначена для того, чтобы быть двоично совместимой с Windows на уровне а. Кроме того, он исторически использовался многими другими операционными системами, включая SkyOS и BeOS R3. Однако и SkyOS, и BeOS в конечном счёте перешли на формат ELF.

Поскольку платформа разработки Mono намеревается быть двоично совместимой с Microsoft .NET, она использует тот же формат PE, что и в реализации Microsoft.

На платформе x86 в Unix-подобных операционных системах некоторые двоичные файлы Windows (в формате PE) могут быть исполнены с помощью Wine. HX DOS Extender также использует формат PE для собственных 32-разрядных двоичных файлов DOS, кроме того, может в некоторой степени выполнить существующие двоичные файлы Windows в DOS, действуя, таким образом, как Wine для DOS.

Mac OS X 10.5 имеет возможность загружать и интерпретировать PE-файлы, однако они не являются двоично совместимыми с Windows.

Правильное разделение PEN на PE и N в щитке

Вы имеете в виду, почему я вводной PEN, который я нарисовал синий линией снизу, не подаю сразу на вводное УЗО?

Да. Кстати по схеме у вас УЗО на 30 мА.

Об это и речь. Если N сразу на УЗО подать, то получится схема заземления TT.

И как у Вас ТТ получится, если Вы повторно PEN заземляете? ПУЭ:

1.7.3. Для электроустановок напряжением до 1 кВ приняты следующие обозначения: система TN — система, в которой нейтраль источника питания глухо заземлена, а открытые проводящие части электроустановки присоединены к глухозаземленной нейтрали источника посредством нулевых защитных проводников; система TN-С — система TN, в которой нулевой защитный и нулевой рабочий проводники совмещены в одном проводнике на всем ее протяжении (рис. 1.7.1); система TN-S — система TN, в которой нулевой защитный и нулевой рабочий проводники разделены на всем ее протяжении (рис. 1.7.2); система TN-C-S — система TN, в которой функции нулевого защитного и нулевого рабочего проводников совмещены в одном проводнике в какой-то ее части, начиная от источника питания (рис. 1.7.3); система IT — система, в которой нейтраль источника питания изолирована от земли или заземлена через приборы или устройства, имеющие большое сопротивление, а открытые проводящие части электроустановки заземлены (рис. 1.7.4); система ТТ — система, в которой нейтраль источника питания глухо заземлена, а открытые проводящие части электроустановки заземлены при помощи заземляющего устройства, электрически независимого от глухозаземленной нейтрали источника (рис. 1.7.5). Первая буква — состояние нейтрали источника питания относительно земли: Т — заземленная нейтраль; I — изолированная нейтраль. Вторая-буква — состояние открытых проводящих частей относительно земли: Т — открытые проводящие части заземлены, независимо от отношения к земле нейтрали источника питания или какой-либо точки питающей сети; N — открытые проводящие части присоединены к глухозаземленной нейтрали источника питания. Последующие (после N) буквы — совмещение в одном проводнике или разделение функций нулевого рабочего и нулевого защитного проводников: S — нулевой рабочий (N) и нулевой защитный (РЕ) проводники разделены; С — функции нулевого защитного и нулевого рабочего проводников совмещены в одном проводнике (PEN-проводник); N — — нулевой рабочий (нейтральный) проводник; РЕ — — защитный проводник (заземляющий проводник, нулевой защитный проводник, защитный проводник системы уравнивания потенциалов); PEN — — совмещенный нулевой защитный и нулевой рабочий проводники.

Способы перехода многоэтажного дома на систему TN-C-S

Не имеет смысла самостоятельно переделывать систему TN-C всего дома, для этого существуют специальные службы. Другой вопрос, когда дойдёт очередь до капительного ремонта всего дома.

Варианты переделки электрической системы многоэтажного дома:

  1. Как ни банально, но многие жильца многоэтажных домов предпочитают просто ждать. Сейчас в стране, на федеральном уровне, работают программы по проведению капительного ремонта. В соответствующих инстанциях, отвечающих за коммунальные услуги, можно узнать, стоит ли дом на очереди или нет, и когда запланирован ремонт.
  2. Можно не ждать капитального ремонта, а оплатить услуги фирмы, которая занимается монтажом электрических сетей. Конечно данный способ весьма затратный, так как компания прокладывает новые линии, монтирует заземляющее устройства, устанавливают новые электрические щиты. Но помимо электромонтажных работ, фирма также берёт на себя нормативную базу, которую потом самостоятельно заверяет во всех инстанциях. Жильцам остаётся только оплатить услуги.
  3. Существует вариант совместной работы. Жильцы предлагают более низкую сумму, но будут активно помогать при проведении работ. К сожалению, на такой вариант соглашаются не многие компании, предпочитая делать всё самостоятельно.

Если не один из перечисленных выше вариантов не устраивает, тогда можно самостоятельно разделить PEN-проводник в электрическом щите на лестничной клетке. Траты при этом будут гораздо меньшими чем при монтаже вводного шкафа целого дома. Если проводить работы самостоятельно, но необходимо только закупить расходные материалы, цены на которые сейчас умеренные.

Как обозначается заземление

Существует специальный норматив, который определяет знак заземления, это ГОСТ 21130-75, в котором определяются его размеры и способы нанесения. Символы, имеющие собственный стандарт, располагаются на ярком фоне желтого цвета и по периметру окантовываются черной каймой.

На свои места они могут наноситься разными способами:

  • Пластины из металла. Устанавливаются сразу же заводом-изготовителем на изделия. Представляют собой вдавленный или выпуклый логотип, наносимый на поверхность заготовки. Готовая пластина приваривается точечной сваркой или прикручивается с помощью винтов.
  • Клейкие знаки. Изготавливаются в виде стикеров с клейкой основой, защищенной пленкой. Перед тем как выполнять наклеивание, пленка снимается, а наклейка – знак заземления прижимается в нужном месте. Поверхность под значок должна быть чистой, а сама табличка после наклеивания проглаживается чистой ветошью, чтобы выгнать из-под знака воздушные пузырьки. Каждый такой мини- плакат изготавливается с применением высококачественных материалов, обладающих устойчивостью к влажности, вибрации и прочим воздействиям агрессивной среды.
  • Отливка изображений. Осуществляется одновременно с изготовлением корпуса электротехнического устройства. В результате, на корпусе оборудования получается рельефный значок заземления в виде оттиска. Окраска выполняется вручную. Для этой цели применяется желтая и черная эмаль, которая в процессе эксплуатации периодически обновляется. Точно так же оформляются не только металлические, но и пластмассовые изделия.
  • Штамповка. Широко применяется при нанесении на корпуса, изготавливаемые из цветных металлов. Деталировка штамповки и весь знак заземления имеет размеры отличающиеся от литья своими параметрами – диаметром круга, длиной и толщиной линий, углами и другими показателями.

Цветовая маркировка провода заземления

Правила указывают, какого цвета провод заземления в электрических установках. Это желто-зеленый провод, окраска которого хорошо выделяется на фоне остальных жил. Допускается использование провода с желтой изоляцией и зеленой полосой на ней, или может быть зеленая изоляция с желтой полосой. Не разрешено использовать никакой другой цвет провода земли, как не допускается применять зелено-желтые жилы для монтажа цепей, на которых присутствует или может быть подано напряжение.

Перечисленные правила маркировки соблюдаются в странах постсоветского пространства и в странах Евросоюза. Другие государства маркируют жилы иным образом, что можно видеть на аппаратуре импортного производства.

Основные цвета для маркировки за рубежом:

  • нейтраль – белый, серый или черный;
  • защитное заземление – желтый или зеленый.

Стандарты ряда стран допускают использовать в качестве защитного заземления оголенный металл без изоляции.

Провода заземления коммутируются на сборных неизолированных клеммах и соединяют между собой все металлические части конструкции, у которых отсутствует надежный электрический контакт между собой.

Для чего необходимо заземление

Если энергоснабжение в помещении организовано в соответствии с ПУЭ, на входе, в распределительном щитке установлены защитные автоматы.

Эти выключатели срабатывают при превышении установленной силы тока: нагревается биметаллическая пластина, происходит ее деформация, и контакты автомата механически размыкаются.

Происходит разрыв цепи, находящейся под напряжением, электроустановка (или вся цепь) обесточивается, обеспечивая безопасность. Как это работает на практике, и что такое заземление в данной цепочке?

Заземление, это электрический контакт между линией, специально выделенной в электросети, и реальной (физической) землей. То есть шина заземления имеет электрический контакт с грунтом. Одновременно, любая установка, вырабатывающая или распределяющая электрический ток, соединена нулевым проводом с той же землей.

Даже если к вам в дом заведено три фазы (такое встречается в частном секторе), для конечного потребления все равно используется два провода: ноль и фаза.

Допустим, у вашей электроустановки (холодильник, бойлер, стиральная машина), особенно с металлическим корпусом, произошла утечка фазы. То есть, провод под напряжением касается корпуса (отсоединился контакт, нарушена изоляция, протекла вода). Прикоснувшись к электроприбору, вы будете поражены электрическим током. Кроме того, сопротивление в точке касания мизерное, вследствие чего произойдет мгновенный нагрев провода, и возгорание электроприбора.

Если ваш бойлер заземлен, электрический ток потечет по пути наименьшего сопротивления, то есть по контуру: фаза — «земля» — нулевая шина. Сила тока спонтанно возрастет, и сработает аварийное отключение в автомате защиты. Никто не пострадает, материальный ущерб не будет нанесен.

Если вы имеете поверхностные знания устройства электроустановок, возникает вопрос: а зачем нужно заземление, если то же самое произойдет между фазным и нулевым проводом? И собственно, чем отличается заземление от зануления?

Поделитесь в социальных сетях:FacebookTwittervKontakte
Напишите комментарий
