Буквенные обозначения из двух символов
Для более точной расшифровки и обозначении элементов на электрических схемах используются двухбуквенные, а в некоторых случаях и многобуквенные обозначения. Маркировка выполняется не только символом общего кода элемента, но и дополнительными буквами, более полно раскрывающими характеристики каждого элемента. С целю упорядочения подобной символики также создана таблица в соответствии с ГОСТом 2.710-81:
Первый буквенный символ, обязательный для отражения в маркировке | Элементы, входящие в состав группы (наиболее характерные примеры) | Символы двухбуквенного кода | |
A | Устройства общего назначения | – | |
B | Различные виды аналоговых или многозарядных преобразователей, указательные или измерительные датчики, устройства, преобразующие неэлектрические величины в электрические, за исключением генераторов и источников питания | Громкоговорители | BA |
| Магнитострикционные элементы | BB | ||
| Детекторы ионизирующих элементы | BD | ||
| Приемники – сельсины | BE | ||
| Капсюли – телефоны | BF | ||
| Датчики – сельсины | BC | ||
| Тепловые датчики | BK | ||
| Фотоэлементы | BL | ||
| Микрофоны | BM | ||
| Датчики давления | BP | ||
| Пьезоэлементы | BQ | ||
| Датчики частоты вращения – тахогенераторы | BR | ||
| Звукосниматели | BS | ||
| Датчики скорости | BV | ||
C | Конденсаторы | – | |
D | Интегральные схемы, микросборки | Схемы интегральные аналоговые | DA |
| Схемы интегральные, цифровые, логические элементы | DD | ||
| Устройства хранения информации | DS | ||
| Устройства задержки | DT | ||
E | Разные элементы | Нагревательные элементы | EK |
| Осветительные лампы | EL | ||
| Пиропатроны | ET | ||
F | Защитные устройства, предохранители, разрядники | Дискретные элементы токовой защиты мгновенного действия | FA |
| Дискретные элементы токовой защиты инерционного действия | FP | ||
| Плавкие предохранители | FU | ||
| Дискретные элементы защиты по напряжению, разрядники | FV | ||
G | Генераторы и другие источники питания | Батареи | GB |
H | Индикаторные и сигнальные элементы | Приборы звуковой сигнализации | HA |
| Символьные индикаторы | HG | ||
| Приборы световой сигнализации | HL | ||
K | Контакторы, пускатели, реле | Токовые реле | KA |
| Указательные реле | KH | ||
| Электротепловые реле | KK | ||
| Контакторы, магнитные пускатели | KM | ||
| Реле времени | KT | ||
| Реле напряжения | KV | ||
L | Дроссели, катушки индуктивности | Дроссели люминесцентных светильников | LL |
M | Двигатели | – | |
P | Измерительные приборы и оборудование (недопустимо использование маркировки РЕ) | Амперметры | PA |
| Счетчики импульсов | PC | ||
| Частотометры | PF | ||
| Счетчики активной энергии | PI | ||
| Счетчики реактивной энергии | PK | ||
| Омметры | PR | ||
| Регистрирующие приборы | PS | ||
| Измерители времени действия, часы | PT | ||
| Вольтметры | PV | ||
| Ваттметры | PW | ||
Q | Выключатели и разъединители в силовых цепях | Автоматические выключатели | QF |
| Короткозамыкатели | QK | ||
| Разъединители | QS | ||
R | Резисторы | Терморезисторы | RK |
| Потенциометры | RP | ||
| Шунты измерительные | RS | ||
| Варисторы | RU | ||
S | Коммутационные устройства в цепях измерения, управления и сигнализации | Выключатели и переключатели | SA |
| Выключатели кнопочные | SB | ||
| Выключатели автоматические | SF | ||
| Выключатели, срабатывающие под действием различных факторов: – от уровня | SL | ||
| – от давления | SP | ||
| – от положения (путевые) | SQ | ||
| – от частоты вращения | SR | ||
| – от температуры | SK | ||
T | Трансформаторы, автотрансформаторы | Трансформаторы тока | TA |
| Электромагнитные стабилизаторы | TS | ||
| Трансформаторы напряжения | TV | ||
U | Устройства связи, преобразователи неэлектрических величин в электрические | Модуляторы | UB |
| Демодуляторы | UR | ||
| Дискриминаторы | UI | ||
| Выпрямители, генераторы частоты, инверторы, преобразователи частоты | UZ | ||
V | Приборы полупроводниковые и электровакуумные | Диоды, стабилитроны | VD |
| Электровакуумные приборы | VL | ||
| Транзисторы | VT | ||
| Тиристоры | VS | ||
W | Антенны, линии и элементы СВЧ | Ответвители | WE |
| Короткозамыкатели | WK | ||
| Вентили | WS | ||
| Трансформаторы, фазовращатели | WT | ||
| Аттенюаторы | WU | ||
| Антенны | WA | ||
X | Контактные соединения | Скользящие контакты, токосъемники | XA |
| Штыри | XP | ||
| Гнезда | XS | ||
| Разборные соединения | XT | ||
| Высокочастотные соединители | XW | ||
Y | Механические устройства с электромагнитным приводом | Электромагниты | YA |
| Тормоза с электромагнитными приводами | YB | ||
| Муфты с электромагнитными приводами | YC | ||
| Электромагнитные патроны или плиты | YH | ||
Z | Ограничители, устройства оконечные, фильтры | Ограничители | ZL |
| Кварцевые фильтры | ZQ |
Кроме того, в ГОСТе 2.710-81 определены специальные символы для обозначения каждого элемента.
Применение сигнального реле
Указательное реле применяются в электрических сетях, имеющих постоянные и переменные характеристики тока. Коммутация применяется в системах автоматизации, регулирование электроприводами. Указательное реле применяется в электроэнергетических и технологических агрегатах и системах контроля над ними.
Прибор указательное реле
Указательное реле применяется в большинстве отраслях промышленности. Самой популярной является энергетическая область применения. При этом коммутация происходит посредством автоматики, при помощи защиты, а также работниками.
Некоторые виды реле имеются в бытовых приборах, таких как холодильник, стиральная машина, телевизоры, котлы отопления. Эти приборы более чувствительны к перепадам напряжения и реагируют как на низкий его показатель, так и на высокий. При этом такая бытовая техника может выйти из строя.
Помимо этого приборы получили большой спрос в военном деле, самолетостроении, в космических кораблях, автотранспорте и на железных дорогах. Реле для данных сфер производства изготавливаются с учетом ударов, больших вибраций, линейного ускорения, то есть разрушающих факторов длительного и жесткого применения. Одновременно с этим указывается допустимое положение, при котором сохраняется работоспособность реле.
2 Нормативные ссылки
Отключают и включают в работу определенные участки сети, по мере необходимости. Согласно принятой классификации различают десять видов схем, из которых в электротехнике, чаще всего, используется три: Функциональная, на ней представлены узловые элементы изображаются как прямоугольники , а также соединяющие их линии связи. Обозначение линий связи на принципиальных схемах ГОСТ 2.
Графические обозначения в электрических схемах механических переключателей Условные графические обозначения розеток и выключателей в электрических схемах. В — УГО воспринимающей части электротепловой защиты.
Обозначение зависимости выводов осуществляется путем присваивания им меток выводов: для влияющего вывода — буквенным обозначением зависимости в соответствии с приложением 3 и порядковым номером, проставленным после буквенного обозначения без пробела; для каждого зависимого от данного влияющего вывода — тем же порядковым номером, проставленным без пробела перед буквенным обозначением метки вывода, присвоенной ему в соответствии с табл. Условные графические обозначения элементов, используемых как составные части обозначений других элементов устройств , допускается изображать уменьшенными по сравнению с остальными элементами например, резистор в ромбической антенне, клапаны в разделительной панели.
Примеры УГО в функциональных схемах Ниже представлен рисунок с изображением основных узлов систем автоматизации. В случае, если вывод зависим от нескольких влияющих выводов, порядковый номер каждого из них должен быть указан через запятую черт.
Таблица 3 4.
Обозначения электромеханических приборов и контактных соединений Примеры обозначения магнитных пускателей, реле, а также контактов коммуникационных устройств, можно посмотреть ниже.
Допускается позиционное обозначение проставлять внутри прямоугольника УГО.
Условные графические обозначения радиоэлементов
Буквенные обозначения в электрических схемах
Буквенные обозначения определены ГОСТ 2.710-81 «ЕСКД. Обозначения буквенно-цифровые в электрических схемах».
Обозначения дифавтоматов и УЗО в этом ГОСТ отсутствует. На различных сайтах и форумах в интернете долго обсуждали как же правильно обозначать УЗО и дифавтомат. ГОСТ 2.710-81 в п.2.2.12. допускает использование многобуквенных кодов (а не только одно- и двухбуквенных), поэтому до введения нормативного обозначения я для себя принял трехбуквенное обозначение УЗО и дифавтомата. К двухбуквенному обозначению рубильника я добавил букву D и получил обозначение УЗО. Аналогично поступил с дифавтоматом.
Думаю, в скором времени он будет перевыпущен и обозначение УЗО будет добавлено.
Обозначения основных элементов, используемых в однолинейных схемах электрических щитов:
| Наименование | Обозначение |
| Автоматический выключатель в силовых цепях | QF |
| Автоматический выключатель в цепях управления | SF |
| Автоматический выключатель с дифференциальной защитой (дифавтомат) | QFD |
| Выключатель нагрузки (рубильник) | QS |
| Устройство защитного отключения (УЗО) | QSD |
| Контактор | KM |
| Тепловое реле | F, KK |
| Реле времени | KT |
| Реле напряжения | KV |
| Фотореле | KL |
| Импульсное реле | KI |
| Разрядник, ОПН | FV |
| Плавкий предохранитель | FU |
| Трансформатор тока | TA |
| Трансформатор напряжения | TV |
| Частотный преобразователь | UZ |
| Амперметр | PA |
| Вольтметр | PV |
| Ваттметр | PW |
| Частотометр | PF |
| Счетчик активной энергии | PI |
| Счетчик реактивной энергии | PK |
| Фотоэлемент | BL |
| Нагревательный элемент | EK |
| Лампа осветительная | EL |
| Прибор световой индикации (лампочка) | HL |
| Штепсельный разъем (розетка) | XS |
| Выключатель или переключатель в цепях управления | SA |
| Выключатель кнопочный в цепях управления | SB |
| Клеммы | XT |
Виды электрических схем
Первым делом стоит учесть, что схема — это графическое отображение элементов конструкции, узлов и их связей на бумаге, либо в электронной форме при помощи общепринятых условных обозначений. Всего различается около десятка видов схем, но чаще всего встречаются следующие:
- Функциональная;
- Принципиальная;
- Монтажная.
Их можно встретить в документации к сложным электронным приборам, в руководствах по ремонту техники для мастеров-любителей или в планах по проведению проводки. Ввиду их распространенности с следует рассмотреть отдельно каждый вид.
Функциональная схема
Она не отображает детально конструкцию, а содержит изображение основных блоков устройства с подписями и функциональных узлов. Ориентируясь на данный чертеж, можно только узнать о том, как работает вся система прибора, как связаны между собой различные элементы. Функциональную схему целесообразно применять для описания, например, сложного электронного устройства, но не всегда для устройств электроснабжения.
Принципиальная схема
Содержит в себе определенный набор обозначений элементов, в соответствии с составом прибора. Для верной расшифровки чертежа необходимо знать основные условно графические отображения электроэлементов. В таком виде схем указываются связи между устройствами и сами их составляющие элементы. Для отображения силовых линий целесообразно чертить линейную схему, а для указания видов электрических цепей и проборов контроля, управления – полная принципиальная.
Как оно работает
Реле тока представляет собой устройство (как правило, электромагнитное или электронное), реагирующее на превышение контролируемой величины во входной цепи. При превышении установленной величины выходные контакты переключаются, и этот сигнал используется для управления цепями сигнализации или устройствами силовой коммутации (отключения нагрузки).
При снижении тока ниже установленного значения, реле тока возвращается в исходное состояние, и его выходной сигнал обрабатывается цепями автоматики, управляющей силовыми цепями. Реле с интегрированным токовым трансформатором, позволяет протянуть через переднюю панель изделия провод, в котором происходит замер тока. От провода с контролируемым переменным током осуществляется питание реле.
Принципы работы реле
Силовое реле по принципе своего действия либо замыкает электрическую цепь, либо же размыкает оную. Как это происходит: проходящее через проводку напряжение “приходит” на обмотку реле. Тогда обмотка притягивает силовые контакты и выполняет свою функцию в электрической цепи. В случае, когда на контактах управляющей группы нет напряжения, контакт с индексом 30 непрерывно соединен с контактом 87а. Когда же появляется напряжение, контакты размыкаются и контакт №30 соединяется с контактов 87. Реле, в котором отсутствует один из видов контактов (87 или 87а), может выполнять только одну функцию: замыкать или размыкать цепь.
Реле от заграничных производителей часто оснащаются резисторами и гасящими диодами. Располагаются они, как правило, между контактами 85 и 86. Такая конструкция реле позволяет обеспечить максимальную защиту цепи от перепадов напряжения в сети.
Также при покупке и установке реле стоит потратить пару минут на его изучение. Дело в том, что расположение реле не всегда бывает стандартным. Реле от некоторых производителей оснащаются нестандартным расположением контактов, что может сыграть с вами злую шутку.
Также будет интересно: Как быстро продать машину после аварии?
Длительная работа при высоких нагрузках негативно сказывается на работоспособности детали и целостности ее конструкции в целом. Например, в моментах на пиковых мощностях может проскакивать искра, которая может привести к возникновению нагара на контактах, вследствие чего стабильная работа реле может быть частично или полностью нарушена. Из-за этого, при прохождении тока, места плохого соединения могут служить местом повышенной опасности. В них образуется избыточное тепло и рост тока, что приводит к нагреву зоны контакта.
Деформированный пластиковый участок порождает смещение крепления контактов и, как следствие, приводит к образованию зазоров. Зазоры между контактами приводят к еще большему нагреванию места контактов. Поэтому необходимо изредка проверять реле на целостность и работоспособность.
Маркировка релейной защиты
Электромагнитное реле постоянного тока
Чтобы обозначить релейную защиту, на чертежах применяются маркеры машин, приборов, аппаратов и самого реле. Все устройства изображают в условиях без напряжения во всех электролиниях. По типу назначения релейного прибора применяются три типа схем.

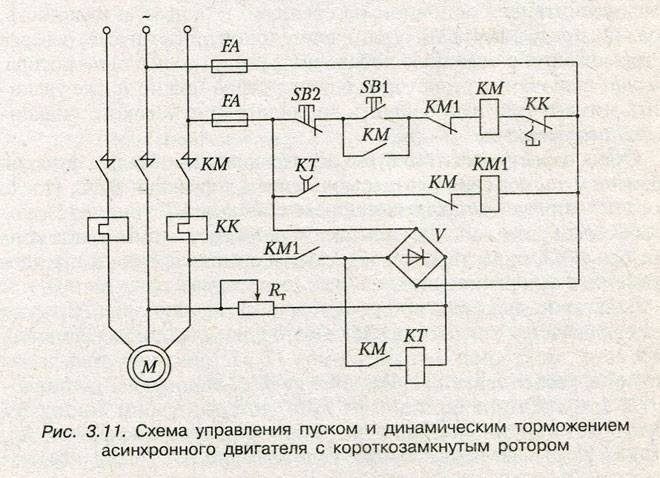

Принципиальные схемы
Принципиальный чертеж выполняется по отдельным линиям – оперативного тока, тока, напряжения, сигнализации. Реле на нем отрисовываются в расчлененном виде – обмотки находятся на одной части рисунка, а контакты – на другой. Маркировка внутреннего соединения, зажимов, источников оперативного тока на принципиальной схеме отсутствует.
Монтажная схема
Пример монтажной схемы
Маркировка устройств защиты производится на рабочих схемах, предназначенных для сборки панелей, управления или автоматики. Все приборы, зажимы, соединения или кабели отражают особенности подключения.
Монтажная схема также называется исполнительной.
Структурные схемы
Позволяют выделить общую структуру релейной защиты. Обозначаться будут уже узлы и типы взаимных связей. Для маркировки органов и узлов применяются прямоугольники с надписями или специальные индексы с разъяснением цели применения конкретного элемента. Структурную схему также дополняются условными знаками логических связей.
УСТРОЙСТВО И ПРИНЦИП ДЕЙСТВИЯ ЭЛЕКТРОМАГНИТНОГО РЕЛЕ
Конструктивно электромагнитное реле представляет собой катушку выполняющую роль втягивающего устройства.
Она состоит из основания из немагнитного материала, на которое намотан медный провод, который, в зависимости от исполнения, может быть в изоляции из тканевых, синтетических материалов, но в большинстве случаев проводник покрывается диэлектрическим лаком.
При подаче напряжения на катушку происходит втягивание металлического сердечника, связанного с толкателем, который приводит в движение контакты.
В зависимости от назначения контактный блок реле может состоять из нормально открытых (разомкнутых) или нормально закрытых (замкнутых) контактов, в некоторых случаях блок контактов может совмещать в себе оба типа контактов.
Более подробно устройство реле можно понять если разбить его составляющие на блоки:
- управляющий — служит для преобразования управляющего сигнала (в нашем случае из электрического — в магнитное поле);
- блок промежуточных элементов — приводит в действие исполнительный механизм;
- исполнительный блок — воздействует непосредственно на управляемую цепь. В качестве исполнительного блока можно рассматривать контактную группу устройства.
Также, при проектировании управляющих цепей с использованием электромагнитных реле необходимо учитывать, что ввиду того что чувствительным элементом является электромагнитная катушка, то ток в обмотке увеличивается или уменьшается не мгновенно, а в течении некоторого времени.
В связи с этим следует учитывать возможное время задержки срабатывания. Оно достаточно мало, но в некоторых ситуациях может оказывать влияние на работу других элементов схемы.
Электромагнитные реле можно классифицировать по следующим признакам:
области применения:
для цепей управления, защиты или сигнализации;
мощности управления:
малой мощности, управляющий сигнал ≤1 Вт, средней мощности, сигнал управления находится в пределах от 1 до 9 Вт, высокой мощности – мощность сигнала ≥10 Вт;
времени реакции на сигнал управления:
безынерционные время реакции ≤ 0,001 сек., быстродействующие — время реакции от 0,001 до 0,05 сек., замедленные время реакции от 0,05 до 1 сек., а также реле времени с регулируемой задержкой срабатывания.
характеру управляющего напряжения:
постоянного тока —нейтральные, поляризованные и переменного тока.
Отдельно стоит остановиться на особенностях реле постоянного тока. Как было выше сказано они подразделяются на нейтральные и поляризационные. Главное отличие этих двух групп заключается в том, что поляризационные устройства чувствительны к полярности приложенного напряжения, то есть подвижный сердечник меняет свое направление с правого на левое или наоборот в зависимости от полярности напряжения.
Электромагнитные реле постоянного тока делятся на:
- двухпозиционные;
- двухпозиционные с преобладанием;
- трехпозиционные или реле с нечувствительной зоной.
Срабатывание же устройств нейтрального типа не зависит от полярности подаваемого напряжения. К недостаткам реле использующих, в качестве управляющего сигнала, постоянный ток можно отнести необходимость установки блоков питания, для подачи постоянного тока и высокая стоимость самого устройства.
Реле переменного тока этого лишены, но и у них есть свои недостатки такие как — необходимость доработки конструкции для устранения вибрации сердечника.
Рабочие параметры хуже, чем у устройств использующих линейную форму управляющего сигнала, а именно — хуже чувствительность, гораздо меньшее электрическое усилие. Но в тоже время они могут напрямую подключаться к электрической сети переменного тока.
Виды электрических схем
Такие реле называют поляризованными. Для пояснения принципа работы коммутационных устройств при необходимости на их контакт-деталях изображают квалифицирующие символы, приведенные в табл. Это прекрасно видно по таблице, в которой указаны параметры реле серии Bestar BSC.
Условные графические обозначения светильников и прожекторов Радует, что в обновленной версии ГОСТ добавлены изображения светодиодных светильников и светильников с компактными люминесцентными лампами.
Сам же пружинящий контакт закреплён на ярме. Шкаф, панель, пульт, щиток одностороннего обслуживания, пост местного управления Шкаф, панель двухстороннего обслуживания Шкаф, щит, пульт из нескольких панелей одностороннего обслуживания Шкаф, щит, пульт из нескольких панелей двухстороннего обслуживания Щит открытый Отрисовку в AutoCAD удобно выполнять при помощи блоков и динамических блоков.
А нормально-замкнутые контакты N.

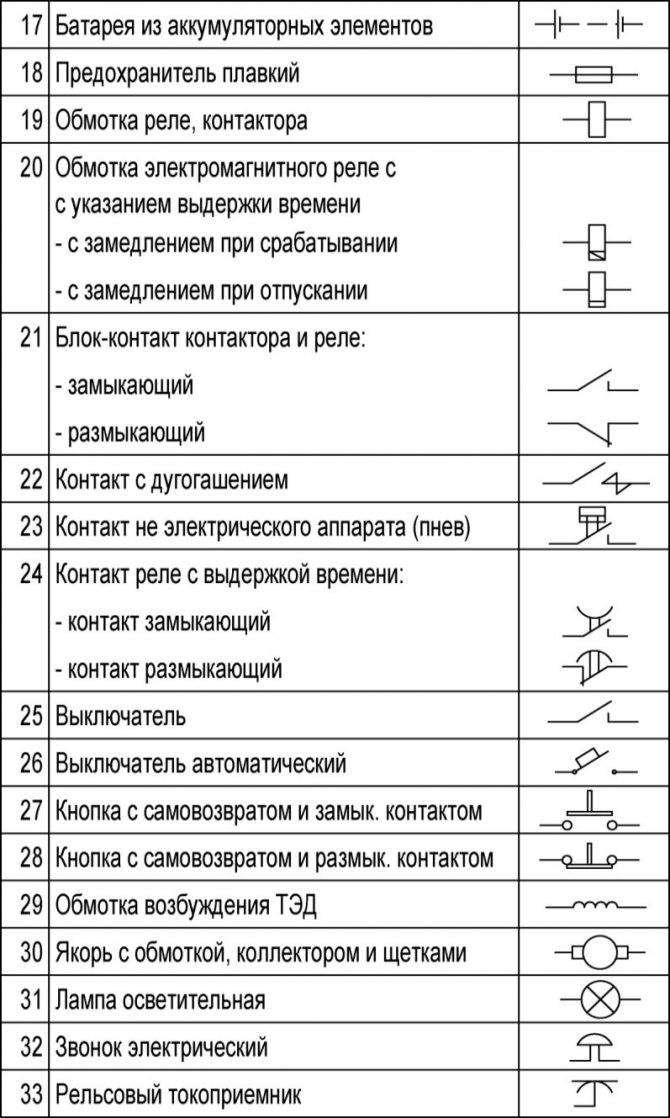

Условные графические обозначения на электрических схемах и схемах автоматизации: ГОСТ 2.
Обозначение условное графическое и буквенный код элементов электрических схем Наименование элемента схемы Буквенный код Машина электрическая.
Условное обозначение полярного реле, на электрической принципиальной схеме, наносится в виде прямоугольника с двумя выводами и жирной точкой у одного из разъёмов. Как проверить реле?
Как читать электрические схемы. Радиодетали маркировка обозначение
Буквенные обозначения
В электрических схемах помимо графических обозначений также используются буквенные, поскольку без последних чтение чертежей будет довольно проблематичным. Буквенно-цифровая маркировка так же, как и УГО регулируется нормативными документами, для электро это ГОСТ 7624 55. Ниже представлена таблица с БО для основных компонентов электросхем.
Буквенные обозначения основных элементов
К сожалению, размеры данной статьи не позволяют привести все правильные графические и буквенные обозначения, но мы указали нормативные документы, из которых можно получить всю недостающую информацию. Следует учитывать, что действующие стандарты могут меняться в зависимости от модернизации технической базы, поэтому, рекомендуем отслеживать выход новых дополнений к нормативным актам.
Условное обозначение розетки на схеме
Одним из наиболее распространенных элементов домашней электросети является электрическая розетка. На схеме она может выглядеть в виде различных обозначений, которые зависят от типа и конструкции этого устройства.
Важнейшим этапом обустройства электрической проводки является составление плана размещения всех ее элементов.
Грамотное нанесение на электрическую схему всех составных частей электросети обеспечивает правильность планирования необходимого количества материалов, а также высокий уровень электробезопасности.
Совет
Правильно составленная схема значительно облегчает выбор типов необходимого оборудования.
План электрической проводки составляется с учетом масштаба помещений и особенностей его планировки.
Руководящие документы
Для того чтобы унифицировать обозначения, используемые в электрических схемах, еще в советское время был принят ГОСТ 21.614-88 «Изображения условные графические электрооборудования и проводок на планах».
В соответствии с этим документом, для обозначения всех элементов электросети используются простейшие геометрические фигуры, позволяющие легко наносить, а также идентифицировать тот или иной элемент на электрической схеме.
Жесткие требования к выполнению подобных чертежей исключают путаницу и двоякое толкование всех нанесенных на схеме символов, что крайне важно при выполнении монтажных работ в электрической сети
Обозначения элементов открытой установки
Простейшая двухполюсная электрическая розетка открытой установки без заземляющего контакта изображается на электрической схеме в виде полукруга с чертой, проведенной перпендикулярно к его выпуклой части.
Обозначение сдвоенной розетки отличается от предыдущего наличием двух параллельных линий. Графический символ, соответствующий трехполюсному изделию, представляет собой полукруг, к выпуклой части которого примыкают три линии, сходящиеся в одной точке и расположенные веером.
Розетки для скрытой электропроводки
Скрытая электропроводка является наиболее распространенным типом домашней электрической сети. Для ее прокладки используются устройства, встраиваемые в стену при помощи специальных монтажных коробок.
Единственным отличием обозначения подобных розеток от приведенного выше рисунка является перпендикуляр, опускаемый от середины прямого отрезка к центру окружности.
Устройства с повышенной защитой от пыли и влаги
Рассмотренные розетки не отличаются высоким уровнем защиты от проникновения в их корпус твердых предметов, а также влаги. Такие изделия могут применяться во внутренних помещениях, где условия эксплуатации исключают подобные воздействия.
Что касается устройств, предназначенных для установки на открытом воздухе или, например, в ванных комнатах, то согласно принятой классификации степень их защиты должна быть ниже IP44 (где первая цифра соответствует уровню защиты от пыли, вторая – от влаги).
Такие розетки обозначаются на схеме в виде полностью закрашенного черным цветом полукруга. Как и в предыдущем случае, двухполюсные и трехполюсные влагозащищенные розетки обозначаются соответствующим количеством отрезков, примыкающих к выпуклой части полукруга.
Выключатели
Выключатель на схеме обозначается в виде окружности, к которой под углом 45 с наклоном в правую сторону проведена черта, имеющая на конце один, два или три перпендикулярных отрезка (в зависимости от количества клавиш изображаемого выключателя).
Изображение выключателей скрытой установки такое же, только отрезки на конце наклонной черты проводятся в обе стороны от нее на одинаковое расстояние.
Стоит обратить внимание на изображение проходных выключателей, которое напоминает два обычных выключателя, зеркально отраженных от центра одной окружности
Блоки розеток
Нередко в плане домашней электросети необходимо предусмотреть установку блоков, включающих в себя различное количество наиболее распространенных элементов – розеток и выключателей.
Простейший блок, содержащий в своем составе двухполюсную розетку, и одноклавишный выключатель скрытой установки изображается в виде полукруга, от центра которого проведен перпендикуляр, а также линия под углом 45 , соответствующая одноклавишному выключателю.
Аналогичным образом наносятся на схему блоки, содержащие различное количество розеток и выключателей. Например, блок скрытой установки, имеющий в своем составе двухполюсную розетку, а также одноклавишный и двухклавишный выключатели, имеет обозначение:
Условное обозначение
На электрической схеме реле принято обозначать прямоугольником, от больших сторон которого отходят линии соленоидных выводов питания.
Графические маркеры
Условное обозначение реле на схемах
Графический способ изображения элементов реализуется посредством геометрических фигур:
- контакты – аналогично контактам переключателей;
- устройства с контактами около катушки – соединение штриховой линии;
- контакты в различных местах – порядковый номер рядом с прямоугольником;
- полярное реле – прямоугольник с двумя выводами и точкой около разъема;
Контактная группа реле
- фиксирование коммутатора при срабатывании – жирная точка у неподвижного контакта;
- замкнутые контакты реле после того, как снято напряжение – на обозначении замкнутого или разомкнутого контакта рисуют кружок;
- магнитоуправляемые контакты (геркон) в корпусе – окружность;
- количество обмоток – наклонные линии;
- подвижный контакт – стрелочка;
- однолинейная токопроводящая поверхность – прямая линия с выводами ответвления;
Поляризованное реле
- кольцевая или цилиндрическая токоотводящая поверхность – окружность;
- перемычки (реле как делитель напряжения) для рассекания сети – линия с символами разъемного соединения;
- перемычка переключения – П-образная скобка.
Буквенное обозначение
УГО реле бывает недостаточно для правильного прочтения схемы. В этом случае используется буквенный способ маркировки. Код реле – английская литера К. Для наглядного понимания, что может обозначать буква на релейной схеме, стоит обратиться к таблице.
| Буквы | Расшифровка |
| AK | Блок-реле/защитный комплекс |
| AKZ | Комплект реле сопротивления |
| KA | Реле тока |
| KAT | Р. тока с БНТ |
| KAW | Р. тока с торможением |
| KAZ | Токовое реле с функциями фильтра |
| KB | Р. блокировки |
| KF | Р. частоты |
| KH | Указательное |
| KL | Промежуточное |
| F | Плавкий предохранитель |
| XN | Неразборное соединение |
| XT | Разборное соединение |
| KQC | Реле «вкл» |
| KQT | Реле «откл» |
| KT | Р. времени |
| KSG | Тепловое |
| KV | Р. напряжения |
| K 2.1, K 2.2, K 2.3 | Контактные группы |
| XT | Клеммы |
| E | Элементы, к которым подключается реле |
| NO | Нормально разомкнутые контакты |
| NC | Нормально замкнутые контакты |
| COM | Общие (переключающиеся) контакты |
| mW | Мощность потребления |
| mV | Чувствительность |
| Ω | Сопротивление обмотки |
| V | Номинал напряжения |
| mA | Номинальный ток |
Простейший электромагнит
Думаю, все уже в курсе , что поле – это не только гектары земли с пшеницей, картошкой, коноплей
В нашей жизни существуют еще и другие виды полей, невидимые для человеческого глаза. Это может быть гравитационное, электрическое или даже магнитное поле. Давайте рассмотрим, что же из себя представляет магнитное поле?
Магнитное поле образуется вокруг любого куска магнита. Не зависимо от размеров этого кусочка, этот магнит всегда будет иметь два полюса: северный (N – North) и южный (S – South). Стрелки магнитного поля начинаются с Севера и заканчиваются на Юге, но они нигде не разрываются. Даже в самом магните (доказано наукой). Как вы знаете, Земля – это тот же самый кусочек магнита очень большого размера. Она также имеет эти два полюса, покрытые льдинами. На полюсах Земли, как вы знаете, компас не работает.
Но самый смак заключается в том, что провод, по которому течет электрический ток, вокруг себя образует то же самое магнитное поле как и простой магнит. Буквой I отмечают направление тока, а В – это линии магнитного поля. Они представляют собой замкнутые круги.
Направление линий магнитного поля определяется правилом буравчика
Даже не знаю, кто первый придумал навернуть провод пружиной и пропустить через него электрический ток, но это того стоило.
В результате этого получили нечто иное, как соленоид. Если на концы такого соленоида подать электрический ток, то он будет обладать магнитными свойствами! Правильнее было бы его назвать электромагнит. Смотрите, сколько силовых линий образуется в соленоиде, при подаче на его концы электрического тока!
А если обмотать какую-нибудь железяку этими витками и подать на них напряжение, то эта железяка станет электромагнитом и будет притягивать к себе металлические предметы.
