Тонкости обустройства пола каркасного дома

Устройство чернового пола в каркасном доме

Укладка лежней

Между верхней поверхностью фундамента и лежнями укладывается слой гидроизоляции (обычно рубероида). По периметру фундамента к заранее установленным анкерным болтам крепятся доски шириной, равной ширине фундамента и толщиной 50 мм. Наиболее популярный вариант древесины для этого – лиственница, т.к. она стойка к гниению. Однако доски все равно пропитывают антисептиком, которому дают хорошо высохнуть.

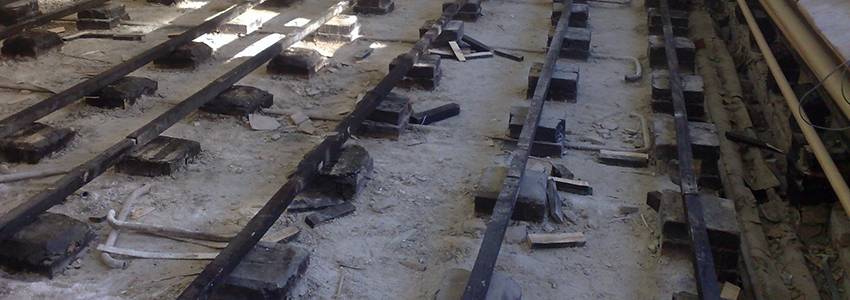

Опоры и балки пола

Если пролет имеет в длину больше 3 метров, то чтобы доски пола сильно не прогибались, под ними необходимо устраивать дополнительные опоры. Они представляют собой кирпичные столбики с сечением в один кирпич и бетонным армированным основанием размерами 40х40 см, заглубленным в грунт на 30-40 см.

Под эти столбы вырываются ямки несколько глубже, чем нужно для их бетонного основания. Дно ямок трамбуется, засыпается и тщательно выравнивается песчаная подушка толщиной около 5 см. Дно и стены застилаются полиэтиленом или аналогичным водонепроницаемым материалом, устанавливается опалубка. Далее укладывается арматурная сетка и заливается бетон.

Кладку кирпича можно проводить не раньше, чем через 3 дня, когда бетон подсохнет и наберет минимальную прочность, способную выдержать нагрузку от кирпичей.

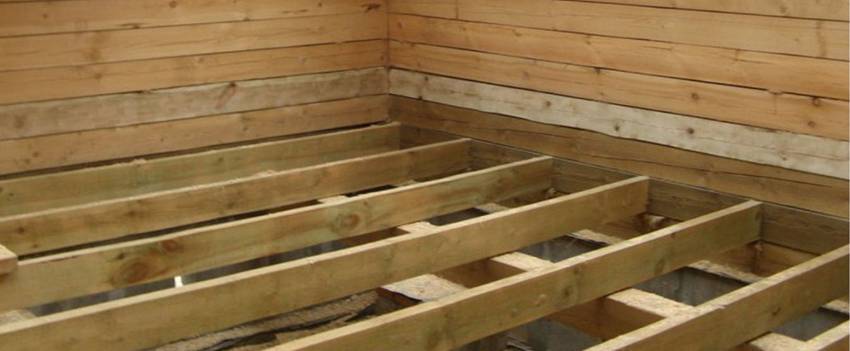

Обвязка и лаги

По периметру фундамента на лежни на торец стык в стык укладываются доски обвязки, по плоскости будущего пола раскладываются с шагом в среднем 40-50 см лаги. Положение досок на торце обеспечивает высокую жесткость и геометрическую неизменяемость конструкции. Между собой обвязка и лаги соединяются с использованием оцинкованных уголков. Допустимо использовать также и гвозди, но такое соединение получится значительно менее надежным. Если в распоряжении нет досок достаточно большой длины, чтобы перекрыть весь пролет сразу, то допустимо делать лаги из нескольких фрагментов. В таком случае места соединений должны находиться на кирпичных опорах.

Для сооружения обвязки и лаг используется также пропитанная защитными составами древесина, толщиной 5 см и шириной 20-25 см.

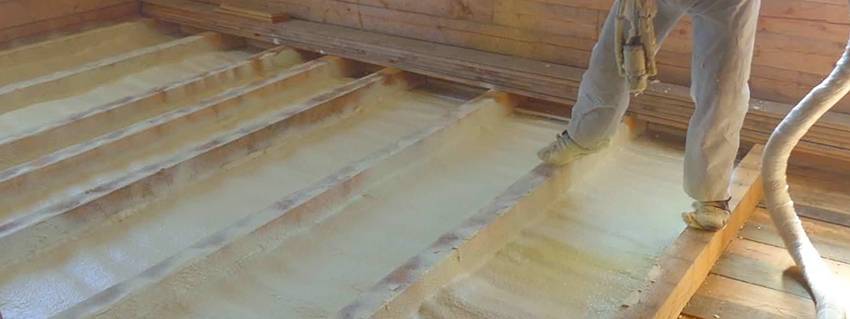

Утепление пола

Пол нижнего этажа – источник постоянного охлаждения помещения. Какие бы эффективные системы обогрева дома ни использовались, они будут бесполезны без надлежащего утепления пола. Кроме того, в помещении будет неизбежно образовываться конденсат, приводящий к сырости, плесени, развитию грибка, порче деревянных конструкций пола и т.д.

Строительный рынок предлагает большое разнообразие натуральных и синтетических утеплителей разной степени эффективности. При выборе между ними следует помнить, что при высокой экологичности, натуральные материалы окажутся значительно менее долговечными, кроме того, есть большая вероятность, что в них могут поселиться грызуны.

Монтаж утеплителя и настила

Чтобы утеплителю было, где лежать, снизу к лагам подшиваются доски. Если их не получается вместить туда по высоте, можно прибить к боковой поверхности лаг бруски и постелить доски для утеплителя на них. Если используются жесткие плитные утеплители, то доски могут быть заменены на частую сетку. Поверх настила укладывается рулонная гидроизоляция. Далее укладывается утеплитель. Следует помнить, что чем плотнее он уложен, тем хуже будут теплоизолирующие и шумозащитные свойства.

Также утеплитель должен не доходить по высоте до верха лаг на несколько сантиметров, чтобы обеспечивать полу вентиляцию. Среди популярных материалов для утепления – керамзит, минеральная вата, пенополистирол, пенопласт, пенофол, опилки

Если выбрана минеральная вата, то при её монтаже следует соблюдать особую осторожность, защищая открытые участки кожи и лицо от мелких разлетающихся повсюду частиц материала

После укладки утеплителя можно приступать к монтажу досок настила. Чем реже уложены лаги, тем большая толщина этих досок должна быть: так, при шаге лаг в 70 см рекомендуется настил хотя бы в 4 см толщиной, при более частом расположении лаг каждые 40 см хватит трехсантиметровой доски.

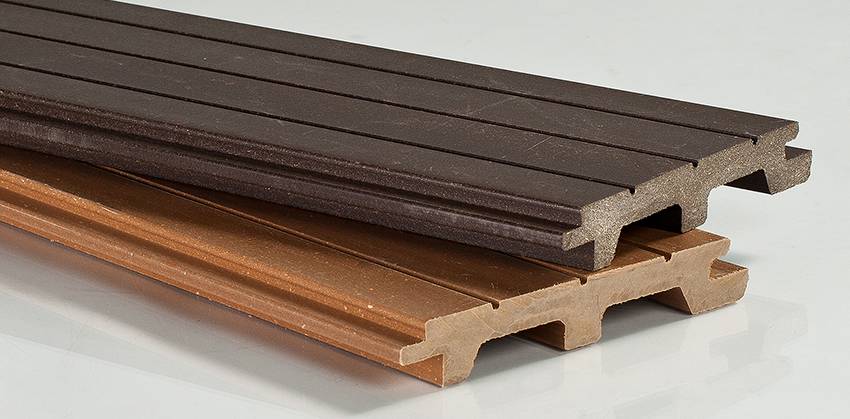

Доски настила имеют пазы и выступы – шипы. Первая доска настила укладывается шипом к стене с отступом от нее в 3-4 см. Отступ необходим для компенсации колебаний в размерах досок при изменениях температуры и влажности.

Лучше, если поперечные стыки досок будут приходиться на лаги – это повысит прочность конструкции пола.

Пошаговая инструкция по возведению полов

Даже если вы не собираетесь делать полы в возводимом каркасном доме своими руками, рекомендуем вам изучить порядок проведения работ чтобы проконтролировать исполнителей.

Подготовка

Первым этапом исследуется фундамент и проверяется, насколько он имеет ровный уровень. Для этого нужно измерить его высоту в разных частях и проверить диагонали. В случае обнаружения погрешностей их исправляют. Следом в фундаменте сверлятся отверстия и устанавливаются анкера для закрепления лежней. После проводится гидроизоляция фундамента с помощью мастики и специальной пленки.

Укладка лежней

Лежни являются досками либо брусьями, закрепляемые с помощью анкеров по всей площади здания. Установка должна быть ровной, а фиксация надежной. Лежни должны иметь толщину как минимум в 50 миллиметров и ширину не меньше 150.

Монтаж лежней осуществляется в следующем порядке:

  • Производится укладка досок на плиты из бетона и производятся замеры, удаляются излишки;
  • Определяется место под установку болтов;
  • Делаются отверстия в бетоне;
  • Производится обустройство гидроизоляции;
  • Производится монтаж досок с закреплением анкерами. Следом проверяют по уровню ровность плоскости по горизонтали. При надобности производится коррекция.

Балки и опоры

Балки – главный опорный элемент строения, на них и держится конструкция пола в построенном каркасном доме.

Их монтаж производится следующим образом:

Во время составления чертежа дома отмечаются места установки опор и их высота. После монтируются опоры и натягивают веревки, проверяя таким образом правильность установки.

Следом берут брус с размером 100*100 миллиметров и монтируют согласно плану. Под него укладывается слой гидроизоляции. Производится фиксация опор гвоздями.

Начинается монтаж балок концами в карман. Для крепления по высоте используются особые вкладыши. Случается, что балка получилась длиннее чем требуется. Тогда лишнее нужно отрезать. А если наоборот, короче, то требуется произвести стыковку на опоре. Балки крепятся к лежням рифлеными гвоздями. Можно использовать и укосы из древесины.

Обвязка и лаги

Обвязка выполняется при помощи досок в 50 миллиметров. Ширина определяется применяемым утеплителем и исходя из того, какая будет нагрузка на конструкцию. Монтаж производится следующим образом:

Обвязка монтируется по периметру дома, доски устанавливаются параллельно балкам. Их ставят торцом, равняя по внешней части лежней, после чего фиксируют при помощи гвоздей, вбиваемых каждые двадцать сантиметров.

Следом обозначаются места установки лаг, для чего от угловой доски обвязки отступают сорок сантиметров.

Если длина доски достаточная, на противоположной ее стороне делают разметку. Производят обрезку лагов и закрепляют их к лежням и обвязке, а также к балкам, если они их пересекают.

Когда длины недостаточно, можно осуществлять стыковку внахлест. Стык размещается на балках перекрытия. Пол в каркасном доме почти готов.

Теплоизоляция полов

Лучше всего полы в каркасном доме утеплять, используя минвату. Она имеет все один, но ощутимый недостаток – материал теряет свои свойства при попадании влаги. Поэтому требуется проведение работ по обустройству ветрозащиты, паро-гидроизоляции.

Если используется теплоизоляция с небольшой плотностью, то под лаги нужно установить подшивку, предварительно обработанную средствами биозащиты.

Поперек лаг укладывается пароизоляционная пленка. В ходе монтажа допустимо небольшое провисание, что требуется для того, чтобы в пространство между лагами вмещался теплоизоляционный материал. Стыки проклеивают при помощи скотча, а пленка фиксируется с использованием степлера.

Утеплитель укладывается между лагами таким образом, чтобы не возникало щелей. Если теплоизоляция двухслойная, необходимо чтобы монтаж осуществлялся внахлест. На утеплитель укладывается гидроизоляция.

Теплый пол

Планируя устройство пола в каркасном доме, нужно сразу решить, будет ли в нем обогрев, а также места его возможной установки. Это может осуществляться как в отдельных помещениях (ванной, гостиной), так и по всему дому. Вариантом реализации системы много и нужно выбрать подходящую конкретно вам.

Для теплых полов на водной основе устанавливаются трубы из пластика, проходящие по перекрытиям через весь дом в распределительный центр, регулирующий работу всей системы. Если использовать электрические теплые полы то лучше всего отдать предпочтение инфракрасным. Они более экономичны, легко устанавливаются и обслуживаются.

Пошаговая инструкция по возведению полов

Даже если вы не собираетесь делать полы в возводимом каркасном доме своими руками, рекомендуем вам изучить порядок проведения работ чтобы проконтролировать исполнителей.

Подготовка

Первым этапом исследуется фундамент и проверяется, насколько он имеет ровный уровень. Для этого нужно измерить его высоту в разных частях и проверить диагонали. В случае обнаружения погрешностей их исправляют. Следом в фундаменте сверлятся отверстия и устанавливаются анкера для закрепления лежней. После проводится гидроизоляция фундамента с помощью мастики и специальной пленки.

Укладка лежней

Лежни являются досками либо брусьями, закрепляемые с помощью анкеров по всей площади здания. Установка должна быть ровной, а фиксация надежной. Лежни должны иметь толщину как минимум в 50 миллиметров и ширину не меньше 150.

Монтаж лежней осуществляется в следующем порядке:

  • Производится укладка досок на плиты из бетона и производятся замеры, удаляются излишки;
  • Определяется место под установку болтов;
  • Делаются отверстия в бетоне;
  • Производится обустройство гидроизоляции;
  • Производится монтаж досок с закреплением анкерами. Следом проверяют по уровню ровность плоскости по горизонтали. При надобности производится коррекция.

Балки и опоры

Балки – главный опорный элемент строения, на них и держится конструкция пола в построенном каркасном доме.

Их монтаж производится следующим образом:

Во время составления чертежа дома отмечаются места установки опор и их высота. После монтируются опоры и натягивают веревки, проверяя таким образом правильность установки.

Следом берут брус с размером 100*100 миллиметров и монтируют согласно плану. Под него укладывается слой гидроизоляции. Производится фиксация опор гвоздями.

Начинается монтаж балок концами в карман. Для крепления по высоте используются особые вкладыши. Случается, что балка получилась длиннее чем требуется. Тогда лишнее нужно отрезать. А если наоборот, короче, то требуется произвести стыковку на опоре. Балки крепятся к лежням рифлеными гвоздями. Можно использовать и укосы из древесины.

Обвязка и лаги

Обвязка выполняется при помощи досок в 50 миллиметров. Ширина определяется применяемым утеплителем и исходя из того, какая будет нагрузка на конструкцию. Монтаж производится следующим образом:

Обвязка монтируется по периметру дома, доски устанавливаются параллельно балкам. Их ставят торцом, равняя по внешней части лежней, после чего фиксируют при помощи гвоздей, вбиваемых каждые двадцать сантиметров.

Следом обозначаются места установки лаг, для чего от угловой доски обвязки отступают сорок сантиметров.

Если длина доски достаточная, на противоположной ее стороне делают разметку. Производят обрезку лагов и закрепляют их к лежням и обвязке, а также к балкам, если они их пересекают.

Когда длины недостаточно, можно осуществлять стыковку внахлест. Стык размещается на балках перекрытия. Пол в каркасном доме почти готов.

Теплоизоляция полов

Лучше всего полы в каркасном доме утеплять, используя минвату. Она имеет все один, но ощутимый недостаток – материал теряет свои свойства при попадании влаги. Поэтому требуется проведение работ по обустройству ветрозащиты, паро-гидроизоляции.

Если используется теплоизоляция с небольшой плотностью, то под лаги нужно установить подшивку, предварительно обработанную средствами биозащиты.

Поперек лаг укладывается пароизоляционная пленка. В ходе монтажа допустимо небольшое провисание, что требуется для того, чтобы в пространство между лагами вмещался теплоизоляционный материал. Стыки проклеивают при помощи скотча, а пленка фиксируется с использованием степлера.

Утеплитель укладывается между лагами таким образом, чтобы не возникало щелей. Если теплоизоляция двухслойная, необходимо чтобы монтаж осуществлялся внахлест. На утеплитель укладывается гидроизоляция.

Теплый пол

Планируя устройство пола в каркасном доме, нужно сразу решить, будет ли в нем обогрев, а также места его возможной установки. Это может осуществляться как в отдельных помещениях (ванной, гостиной), так и по всему дому. Вариантом реализации системы много и нужно выбрать подходящую конкретно вам.

Для теплых полов на водной основе устанавливаются трубы из пластика, проходящие по перекрытиям через весь дом в распределительный центр, регулирующий работу всей системы. Если использовать электрические теплые полы то лучше всего отдать предпочтение инфракрасным. Они более экономичны, легко устанавливаются и обслуживаются.

Покрытие пола

На заметку

В качестве чистового настила «тёплого» пола используют те материалы, которые отличаются высокой теплопроводностью. Они должны хорошо проводить тепло, которое образуют нагревательные «подпольные» элементы. Лучше других этим требованиям удовлетворяют ламинат и линолеум.

Ламинат для пола

Ламинат – лучший вариант настила для системы отопления «тёплый» пол. Он представляет собой деревосодержащий материал, древесноволокнистую плиту под износостойкой синтетической плёнкой. Его производят в виде плит со специальным краем. Край плиты имеет систему паз-шип, что позволяет удобно собирать пол, «вщёлкивать» соседние панели друг в друга

Важное достоинство ламината – его рисунок может имитировать различные породы древесины, доску, паркет, пробковое покрытие

Линолеум на пол

Линолеум – наиболее дешёвое полимерное покрытие для «тёплого» пола. Отличается некоторой водостойкостью, поэтому части используется для бытовых каркасных помещений – коридора, кухни. Также позволяет имитировать различные материалы и поверхности. При этом отличается более доступной ценой.

Для устройства напольного подогрева используют линолеум без подложки-утепления. Если же у вас бетонный пол без подогрева, лучше использовать линолеум со вспененной основой или укладывать его поверх фанеры.

Лаги для пола: размеры, монтаж

В качестве половой лаги можно использовать брус 2 или 3 сорта

Лаги представляют собой длинные брусья определенного сечения и изготовленные из различного материала. В строительстве можно использовать подпорку из металла, пластика, железобетона или компаунда с включением синтетической смолы. Однако чаще всего мастера используют древесные лаги благодаря их приемлемой стоимости и достаточно хорошим техническим характеристикам.

Деревянные лаги для пола могут быть изготовлены из различных хвойных пород дерева или из более влагостойкой лиственницы. Последняя считается самым прочным и долговечным материалом для изготовления бруса.

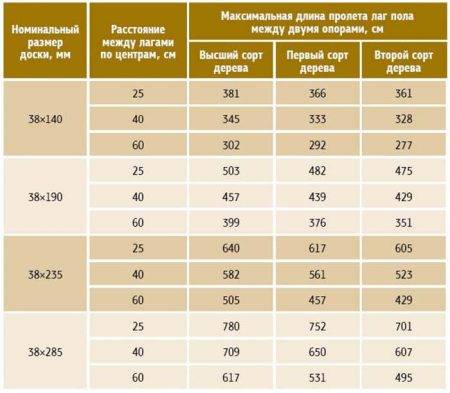

Что нужно учитывать при расчетах?

При выполнении расчёта во внимание принимают следующие факторы:

  • толщину материала напольного покрытия (ДСП, досок и т. п.);
  • примерный шаг между лагами пола;
  • предполагаемую удельную максимальную нагрузку на пол.

Все эти параметры будут определять сечение досок, бруса и прочих пиломатериалов, используемых для обустройства пола.

Когда вычисляется, какое расстояние должно быть между лагами пола, следует помнить, что крайние лаги нельзя располагать дальше 30 миллиметров от стен, на это нужно обязательно делать поправку в вычислениях.

В итоге расчетов обычно получается не целое число, но округлять его следует всегда в бо́льшую сторону, чтобы реальное число лаг не получилось меньше расчётного. Иначе прочность конструкции пола может оказаться недостаточной, особенно если учесть, что такая экономия окажется совершенно незначительной по сравнению с вероятным риском.

Когда дело касается монтажа пола, то не рекомендуется излишне экономить. Лаги должны иметь не только подходящее сечение, но и достаточную плотность. Если сделать шаг лаг для пола из досок слишком большим, то доски начнут прогибаться, «играть». Аналогично, если расстояние между лагами для пола из осб сделать больше, чем допустимо, то плиты начнут крошиться и трескаться.

Теплоизоляция пола первого этажа

Если вы решили построить дом на винтовых сваях своими руками, то особое внимание нужно уделить утеплению пола первого этажа. Конструктивный пирог деревянного пола на втором этаже не требует такой тщательной теплоизоляции

Как правило, строительство домов на сваях ведётся с использованием подшивки балок

Для этого по прикреплённым снизу к лагам рейкам укладываем плиты OSB или фанеру. Конструкция в разрезе будет напоминать букву Ш

Как правило, строительство домов на сваях ведётся с использованием подшивки балок. Для этого по прикреплённым снизу к лагам рейкам укладываем плиты OSB или фанеру. Конструкция в разрезе будет напоминать букву Ш.

Схема пирога деревянного пола на лагах с утеплением

Теперь можно приступать к устройству гидро- и пароизоляции. Для этого делаем следующее:

  1. Поверх лаг расстилаем гидроизоляционную плёнку так, чтобы она провисла в просветы между лагами. Можно использовать мембранную гидроизоляцию или обычную плёнку.
  2. Укладываем в промежутки между лагами (поверх плёнки) теплоизоляционный материал. Для этих целей подойдёт минеральная вата. Если вы хотите хорошо утеплить свой дом на сваях, то лучше используйте базальтовую вату.
  3. Гидроизоляционную плёнку на лагах нужно зафиксировать степлером.
  4. Конструктивный пирог пола первого этажа в доме на сваях должен включать пароизоляцию. Если вы ведёте строительство своими руками, то не забывайте, что пароизоляционный материал укладывается с нахлёстом 150 мм. Стыки обязательно проклеиваются.

Вышеописанным способом выполняется строительство пола первого этажа в любом помещении, будь то ванная, кухня или жилая комната. Что касается конструктивного пирога пола второго этажа, то его можно делать без тепло- и гидроизоляционного материала. Но в ванной и других местах с влажными процессами стоит заложить в конструкцию пола гидроизоляционный слой.  В предложенном ниже видео вы можете более детально узнать об устройстве пола дома на сваях своими руками.

Укладка напольного покрытия

Пример укладки шпунтованных досок финишного покрытия

Следующий слой конструктивного пирога делается доской толщиной 3 см. При укладке досок своими руками соблюдайте шаг  40-50 см. Такая обрешётка по лагам позволит получить вентиляционный зазор. Крепить доски к лагам можно саморезами.

Дальше строительство пола в доме ведём в таком порядке:

  1. На обрешётке из досок выполняем укладку чернового пола. Это может быть шпунтованная или обычная доска. Крепим её к обрешётке саморезами.
  2. По доскам своими руками можно укладывать приобретённое напольное покрытие.

Поскольку в ванной и санузле лицевым слоем пола будет плитка, то для выравнивания поверхности на черновые доски лучше настелить фанеру или ОСП. При этом в конструктивный пирог в таких помещениях нужно заложить дополнительную гидроизоляцию, которую укладывают по фанере.

Тёплый пол каркасного дома

Своими руками можно выполнить тёплый пол в доме на сваях. На предложенном ниже видео это не показано, но процесс несложный и проходит в такой последовательности:

  1. Конструктивный пирог тёплого пола включает такой же несущий деревянный каркас, как и для пола без подогрева, с той лишь разницей, что листы фанеры укладываются не на доски подшивки, а на черепные бруски, прикреплённые к лагам саморезами по бокам. Можно использовать черепной брусок сечением 30х30 мм и крепить с шагом 15-20 см.
  2. После укладки фанеры на бруски и выполнения гидроизоляции в просвет между лагами укладываем пенополистирол. Верхняя поверхность пенополистирольных плит должна быть в одном уровне с верхом лаг.
  3. Далее нужно уложить слой пароизоляционный плёнки, заведя её на стены выше предполагаемого уровня чистового пола.
  4. Поверх плёнки настилаем армирующую сетку и заливаем её тонким слоем цементного раствора.
  5. Затем на отражающий слой из фольгоизола выкладываем нагревательные маты системы тёплого пола. Выполняем бетонную стяжку.
  6. Производим укладку напольного покрытия. Если пол делается в ванной или на кухне, то можно использовать плитку.

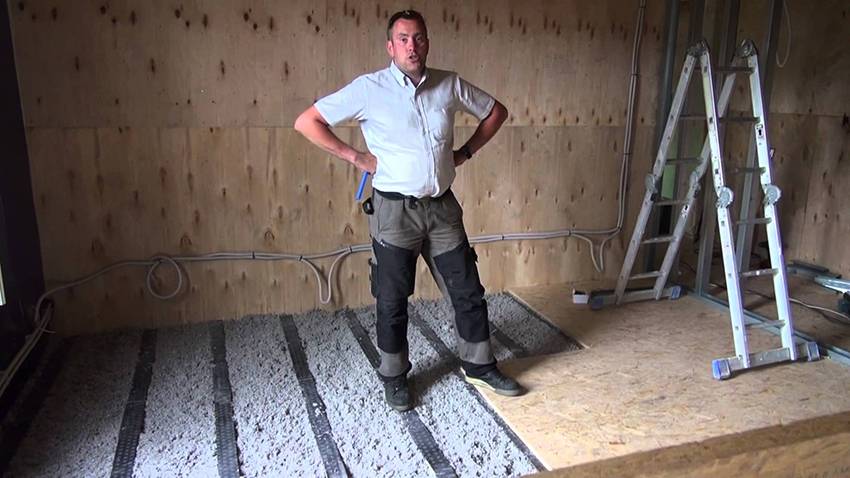

Подробнее о том, как сделать пол в каркасном доме, можно посмотреть в предложенном видео:

https://youtube.com/watch?v=SYV5vkZOWZk

Пирог полового основания

Схема пола согласно типовому проекту каркасного жилого дома предусматривает выполнение гидроизоляции, обустройство обвязки и черновых полов, являющихся перекрытием, утепление и финишное покрытие.

На готовое фундаментное основание осуществляется укладка гидроизоляционного материала, далее выполняется его обвязка, на которую крепят балки перекрытия. В качестве гидроизоляционного материала многие частные застройщики используют рубероид – это уже проверенный достаточно надежный и дешевый материал.

Далее из деревянных балок собирается каркас полового основания. Если шаг основных балок достаточно большой, дополнительно устанавливают второстепенные балки.

Если в конструкции перекрытия второстепенные балки не предусмотрены, основные балки выполняют функцию лаг. В этом случае пирог полового основания будет выглядеть снизу вверх следующим образом:

  • На балках перекрытия фиксируется деревянный брус 50х50 мм;
  • Далее монтируются подшивочные доски;
  • Обустраивается ветрозащита и укладывается гидроизоляционный слой;
  • Между балок прокладывают теплоизоляционные плиты;
  • Следующим слоем выступает пароизоляционная пленка;
  • Выполняется черновое покрытие с помощью ДСП плит или строительных досок.

Конструкция пола в каркасном доме

Наиболее важной частью каркасного дома является пол первого этажа. Именно этот элемент мы и будем рассматривать в первую очередь

К обустройству пола первого этажа приступают сразу после монтажа фундамента

Во многом начальный этап монтажа будет зависеть от типа основания: ленточный бетонный фундамент, столбчатый или фундамент на винтовых сваях. В случае со столбчатым или свайным фундаментом сначала собирается нижняя обвязка. Проводят контроль горизонтальности фундамента и при помощи клиньев или тонких брусков монтируют строго горизонтальную обвязку, которая обычно выполняется из бруса сечением не менее 50х200 мм. Обвязочный брус обязательно изолируется от фундамента слоем гидроизоляции. Сам брус обрабатывается антисептиком глубокого проникновения

К обустройству пола первого этажа приступают сразу после монтажа фундамента. Во многом начальный этап монтажа будет зависеть от типа основания: ленточный бетонный фундамент, столбчатый или фундамент на винтовых сваях. В случае со столбчатым или свайным фундаментом сначала собирается нижняя обвязка. Проводят контроль горизонтальности фундамента и при помощи клиньев или тонких брусков монтируют строго горизонтальную обвязку, которая обычно выполняется из бруса сечением не менее 50х200 мм. Обвязочный брус обязательно изолируется от фундамента слоем гидроизоляции. Сам брус обрабатывается антисептиком глубокого проникновения.

В случае возведения дома на ленточном фундаменте (применяется при количестве этажей 2 или более) сборка обвязки необязательна. Контроль уровня ленточного фундамента производится еще в момент заливки. Часто в ленточном фундаменте уже предусмотрены пазы под лаги либо оставлены концы арматуры.
