Как выбрать обратный клапан для отопления: шаровой, лепестковый, схемы и конструктивные особенности

Лепестковый обратный клапан для отопления


Лепестковый обратный клапан для отопления В силу недостатков вышеописанной модели был разработан другой вид запорно-регулирующей арматуры — лепестковый обратный клапан одно или двухстворчатый для отопления. В качестве основного механизма регулирования направления потока жидкости применяется стальная пластика. Система шарниров обеспечивает свободное движение створок под действием напора теплоносителя.

В зависимости от конструкции различают два вида лепестковых обратных клапанов для отопления – двухстворчатый и поворотный. В первом случае поворотная ось располагается посередине магистрали, а по ее бокам устанавливаются стальные пластины, выполняющие функции створок. У моделей крепление клапана выполнено на специальной внутренней площадке. При этом гидродинамические потери будут минимальными.


Двухстворчатый обратный клапан

Лепестковые двухстворчатые обратные клапана зачастую изготавливаются с межфланцевым креплением, так как их конструкция позволяет делать установку при минимально допустимых зазорах между трубами.

Поворотные модели створчатого типа чаще всего делают из сплава чугуна для трубопроводов больших диаметров – от 50 мм.

Установка лепестковой модели обеспечит максимальную пропускную способность трубопровода на этом участке. В особенности это относится к поворотной конструкции.

Необходимость применения

Ответ на это вопрос абсолютно однозначен. Такое устройство просто необходимо, если вы хотите быть уверены в безопасности и долговечности своего отопления. Ведь обратный ток воды – это ситуация, от которой не застрахован никто. На разных участках домовой сети теплоноситель находится в разных агрегатных состояниях. Где-то он уже остыл, где-то ещё нет, в результате возникают локальные перепады давления, так как теплоноситель постоянно расширяется и сокращается. Это может повлиять на движение его по трубам, даже если в системе присутствует насос, установка обратного клапана в системе отопления необходима.

Давайте разберёмся — куда его ставить. В случае если речь идёт о самотёчной сети, он должен быть установлен перед котлом. Также необходимо поставить его после байпаса перед котлом в сетях с насосом, в случае, когда подключено несколько контуров – устройства должны отсекать каждый из них, для того, чтобы избежать перекосов давления и тока теплоносителя.

Основное их назначение – задать теплоносителю верное направление движения. Слишком много изделий ставить нет необходимости – ведь каждое из них замедляет ток жидкости. Для самотёчных сетей используют только лепестковые варианты, из-за их минимального сопротивления.

Шаровый обратный клапан для отопления


Схема работы шарового обратного клапана По-настоящему универсальным считается обратный клапан шаровой для отопления. Для создания запорного механизма в нем используется сфера, которая под действием потока теплоносителя поднимается в специальный концевой патрубок. Если уровень напора уменьшается или движение вообще прекращается – шар опускается вниз, перекрывая весь проход. При этом его диаметр должен быть равен сечению трубы. Преимущества использования такого механизма заключается в его надежности. В конструкции не предусмотрены движущиеся части или другие механизмы. Вероятность поломки обратного клапана для отопления с шариком очень низка.

Однако нужно учитывать его эксплуатационные особенности:

  • Высокая стоимость из-за сложности изготовления;
  • Рабочий диаметр может варьироваться от DN15 до DN Это делает практически невозможным их монтаж в автономную систему отопления частного дома для трубопровода небольшого сечения до 40 мм;
  • Минимальное давление для поднятия шара обычно составляет 25 бар.

Учитывая эту специфику в подавляющем большинстве случаев делают установку обратного шарового клапана для централизованного отопления при прокладке больших магистралей. Исключения составляют автономные системы с большим показателем давления – промышленного и коммерческого направления.

Проектирование отопления с принудительной циркуляцией

Подробная схема отопления дома

Первоочередной задачей при самостоятельном монтаже водяного отопления с циркуляционным насосом является составление корректной схемы. Для этого необходим план дома, на котором наносится расположение труб, радиаторов, запорной арматуры и групп безопасности.

Расчет системы

На этапе составления схем необходимо правильно рассчитать параметры насоса для принудительной отопительной системы частного дома. Для этого можно воспользоваться специальными программами или сделать вычисления самостоятельно. Существует ряд простых формул, которые помогут сделать расчет:

Где Рн – номинальная мощность насоса, кВт, р – плотность теплоносителя, для воды этот показатель равен 0,998 г/см³, Q – уровень расхода теплоносителя, л, Н – требуемый напор, м.

Пример программы по расчету отопления

Для вычисления показателя напора в принудительной системе отопления дома необходимо знать общее сопротивление трубопровода и теплоснабжения в целом. Увы, но сделать это самостоятельно практически невозможно. Для этого следует воспользоваться специальными программными комплексами.

Вычислив сопротивление трубопровода в системе водяного отопления с циркуляцией, можно рассчитать требуемый показатель напора по следующей формуле:

Где Н – вычисляемый напор, м, R – сопротивление трубопровода, L – протяженность наибольшего прямого участка магистрали, м, ZF – коэффициент, который обычно равен 2,2.

По полученным результатам подбирается оптимальная модель циркуляционного насоса.

Если расчетные показатели мощности насоса у системы отопления с принудительной циркуляцией, устанавливаемой самостоятельно, велики, – рекомендуется приобрести спаренные модели.

Монтаж отопления с циркуляцией

Пример скрытого монтажа коллекторного отопления

На основе расчетных данных подбираются трубы нужного диаметра, а к ним – запорная арматура. Однако на схеме не показан способ монтажа магистрали. Трубопроводы могут быть установлены скрытым или открытым способом. Первый рекомендуется применять только при полной уверенности в надежности всей системы отопления частного коттеджа с принудительной циркуляцией.

Нужно помнить, что от качества компонентов системы будет зависеть ее работоспособность и эксплуатационные показатели. В особенности это касается материала изготовления труб и запорной арматуры. Помимо этого для двухтрубной схемы системы отопления с принудительной циркуляцией рекомендуется прислушаться к советам профессионалов:

  • Установка аварийного источника подачи электроэнергии для циркуляционного насоса в случае отключения электропитания;
  • При использовании антифризов в качестве теплоносителя следует проверить его совместимость с материалами изготовления труб, радиаторов и котла;
  • По схеме отопления дома с принудительной циркуляцией котел должен располагаться в самой низкой точке системы;
  • Кроме мощности насоса необходимо сделать расчет расширительного бака.

Технология установки отопления циркуляционного типа ничем не отличается от стандартной

Важно учитывать особенности контурного дома – материал изготовления стен, его тепловые потери. Последнее напрямую влияет на мощность всей системы. Аналитика параметров систем отопления с принудительной циркуляцией поможет составить объективное мнение о ней:

Аналитика параметров систем отопления с принудительной циркуляцией поможет составить объективное мнение о ней:

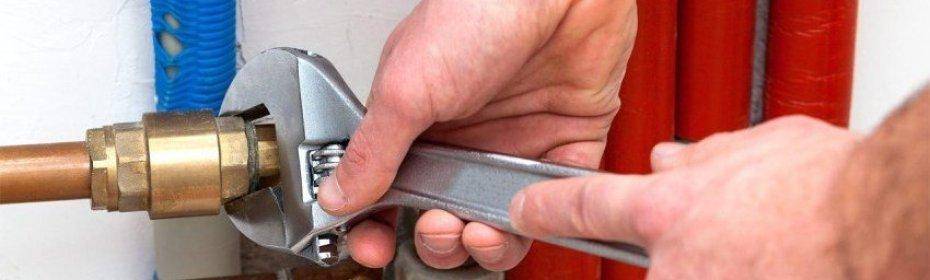

Правила монтажа

Правила монтажа

Осуществляя установку обратного клапана необходимо учитывать несколько важных моментов:

  • Изделие ставится только по направлению течения жидкости. Для облегчения выбора правильной стороны на корпусе клапана имеется специальная маркировка в форме стрелки.
  • Для лучшей фиксации устройств допустимо применять паронитовые уплотнители, но только если они не сужают проходной диаметр трубы, в противном случае давление на систему будет чрезмерно повышенным.
  • Деталь ставится таким образом, чтобы прочие части конструкции трубопровода не создавали дополнительной нагрузки на её корпус.
  • Перед запорным устройством желательно установить специальную сетку для первичной очистки теплоносителя. Она будет задерживать крупные частицы, которые могут ослабить герметичность агрегата при попадании в механизм.

Для магистралей с принудительной циркуляцией можно использовать любые виды обратных клапанов, а для гравитационных схем применимы только лепестковые модели поворотного типа, не имеющие пружины.

Необходим монтаж клапана и на схемы отопления с байпасом. Как правило, они создаются для перехода с гравитационной циркуляции на искусственную. Клапан фиксируется на байпас в положение параллельное циркуляционному насосу.

Схема отопления с байпасом

Запорную арматуру также рекомендуется устанавливать на систему подпитки. Это позволит не допустить опустошения трубопровода в различных ситуациях. Например, открытие крана на трубе подпитки для повышения давления, если в это время водоснабжение заблокировано, может привести к полному осушению системы и отключению котла.

Имеет значение также выбор правильно клапана. Для блокировки нежелательных потоков между расположенными рядом контурами следует ставить лепестковые либо дисковые агрегаты

Первый вариант будет создавать меньшее сопротивление, что также важно учитывать при монтаже

Мнение эксперта
Гребнев Вадим Савельевич
Монтажник отопительных систем

В сборке байпасного узла лучше задействовать шаровую модель клапана. Она обладает минимальным гидравлическим сопротивлением. Для системы подпитки разумнее применять дисковые устройства с хорошим запасом рабочего давления.

Обратный клапан требуется не для всех типов отопительного оборудования. Но он необходим для формирования байпасных схем, многоконтурных систем. При выборе следует учитывать характеристики и особенности отдельных моделей, а также варианты их подключения.

Варианты рабочих схем подключения

Отопительные системы отличаются большим разнообразием и наличие обратного клапана обязательно далеко не во всех. Рассмотрим несколько случаев, когда его монтаж необходим. Прежде всего, обратный клапан обязательно устанавливается на каждый из отдельных контуров в схеме закрытого типа при условии, что они оборудованы циркуляционными насосами.

Некоторые умельцы настойчиво рекомендуют установить обратный клапан пружинного типа перед входным патрубком единственного в одноконтурной системе циркуляционного насоса. Они мотивируют свой совет тем, что так насосное оборудование можно защитить от гидроударов.

Это ни в коей мере не соответствует действительности. Во-первых, монтаж обратного клапана в одноконтурной системе вряд ли оправдан. Во-вторых, его всегда устанавливают после циркуляционного насоса, иначе использование устройства теряет всякий смысл.

Если в схему отопления включено два или больше котлов, возникновение паразитарных потоков неизбежно. Поэтому подключение обратного клапана обязательно

Для многоконтурных систем наличие запорного устройства обратного действия жизненно необходимо. Например, когда для отопления используются два котла, электрический и твердотопливный, или любые другие.

При отключении одного из циркуляционных насосов давление в трубопроводе неизбежно изменится и появится так называемый паразитарный поток, который двинется по малому кругу, что грозит неприятностями. Здесь без запорной арматуры обойтись невозможно.

Похожая ситуация возникает и при использовании бойлера косвенного нагрева. Особенно при наличии у оборудования отдельного насоса, если отсутствуют буферная емкость, гидрострелка или распределительная гребенка.

Здесь тоже велика вероятность возникновения паразитарного потока, для отсечения которого необходим обратный клапан, применяемый именно для обустройства ветки с бойлером.

Обязательно использование запорной арматуры и в системах с байпасом. Такие схемы обычно используются при переделке схемы с гравитационной циркуляции жидкости на принудительную.

В этом случае клапан ставится на байпас параллельно циркуляционному насосному оборудованию. Предполагается, что основным режимом работы будет принудительный. Но при отключении насоса из-за отсутствия электроэнергии или поломки система автоматически перейдет на естественную циркуляцию.

При обустройстве байпасных узлов для отопительных схем использование обратных клапанов считается обязательным. На рисунке представлен один из возможных вариантов подключения байпаса

Это произойдет следующим образом: насос прекращает подавать теплоноситель, исполнительный узел обратного клапана перестает испытывать давление и закрывается.

Затем возобновляется конвекционное движение жидкости по основной линии. Этот процесс будет длиться до тех пор, пока не заработает насос. Кроме того, специалисты предлагают ставить обратный клапан и на трубопровод подпитки. Это необязательно, но крайне желательно, поскольку позволяет избежать опустошения отопительной системы по самым разным причинам.

Например, владелец открыл кран на трубопроводе подпитки, чтобы увеличить давление в системе. Если по неприятному стечению обстоятельств в этот момент водоснабжение перекрыто, теплоноситель попросту выдавит остатки холодной воды и уйдет в трубопровод. В результате отопительная система останется без жидкости, давление в ней резко упадет и котел остановится.

В описанных выше схемах важно использовать правильно выбранные клапаны. Для отсечения паразитарных потоков между соседними контурами целесообразно устанавливать дисковые или лепестковые устройства

При этом гидравлическое сопротивление будет меньшим у последнего варианта, что нужно учесть при выборе.

В отопительных системах с естественной циркуляцией теплоносителя использование пружинных обратных клапанов нецелесообразно. Здесь могут быть установлены только лепестковые поворотные устройства

Для обустройства байпасного узла предпочтительнее выбирать шаровой клапан. Это обусловлено тем, что он дает практически нулевое сопротивление. На подпиточный трубопровод можно установить клапан дискового типа. Это должна быть модель, рассчитанная на довольно высокое рабочее давление.

Таким образом, обратный клапан может быть установлен не во всех отопительных системах. Он обязательно используется при обустройстве байпасов всех типов для котлов и радиаторов, а также в точках разветвления трубопроводов.

Виды систем отопления с гравитационной циркуляцией

Несмотря на простое устройство системы водяного отопления с самоциркуляцией теплоносителя, существует как минимум четыре, пользующихся популярностью, схемы монтажа. Выбор типа разводки зависит от характеристик самого здания и ожидаемой производительности.

Чтобы определить, какая схема будет работоспособной, в каждом отдельном случае требуется выполнить гидравлический расчет системы, учесть характеристики отопительного агрегата, рассчитать диаметр трубы и т.п. При выполнении вычислений может потребоваться помощь профессионала.

Закрытая система с самотечной циркуляцией

В странах ЕС, системы закрытого типа пользуются наибольшей популярностью среди других решений. В РФ схема пока не получила широкого применения. Принципы действия водяной системы отопления закрытого типа с безнасосной циркуляцией заключается в следующем:

  • При нагревании теплоноситель расширяется, происходит вытеснение воды из контура отопления.
  • Под давлением жидкость поступает в закрытый мембранный расширительный бак. Конструкция емкости представляет полость, разделенную мембраной на две части. Одна половина бачка заполнена газом (в большинстве моделей используется азот). Вторая часть остается пустой для наполнения теплоносителем.
  • При нагревании жидкости создается давление, достаточное, чтобы продавить мембрану и сжать азот. После остывания, происходит обратный процесс, и газ выдавливает воду из бачка.

В остальном, системы закрытого типа, работают, как и остальные схемы отопления с естественной циркуляцией. В качестве минусов можно выделить зависимость от объема расширительного бака. Для помещений с большой отапливаемой площадью, потребуется установить вместительную емкость, что не всегда целесообразно.

Открытая система с самотечной циркуляцией

Система отопления открытого типа отличается от предыдущего типа только конструкцией расширительного бака. Данная схема чаще всего использовалась в старых зданиях. Преимуществами открытой системы является возможность самостоятельного изготовления емкости из подручных материалов. Бачок, обычно имеет скромные габариты и устанавливается на кровле или под потолком жилой комнаты.

Главным недостатком открытых конструкций является попадание воздуха в трубы и радиаторы отопления, что приводит к усилению коррозии и быстрому выходу из строя греющих элементов. Завоздушивание системы также частый «гость» в схемах открытого типа. Поэтому, радиаторы устанавливаются под углом, обязательно предусматриваются краны Маевского, для стравливания воздуха.

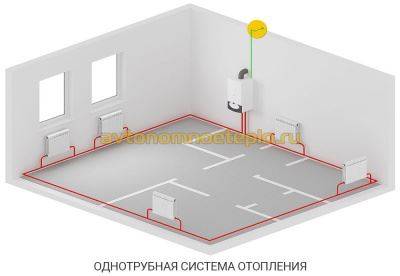

Однотрубная система с самоциркуляцией

Преимуществ у данного решения несколько:

  1. Отсутствует парный трубопровод под потолком и над уровнем пола.
  2. Экономятся средства на монтаж системы.

Недостатки такого решения очевидны. Теплоотдача радиаторов отопления и интенсивность их нагрева снижается по мере отдаленности от котла. Как показывает практика, однотрубная система отопления двухэтажного дома с естественной циркуляцией, даже при соблюдении всех уклонов и подбора правильного диаметра труб, зачастую переделывается (посредством монтажа насосного оборудования ).

Двухтрубная система с самоциркуляцией

Двухтрубная система отопления в частном доме с естественной циркуляцией, имеет следующие конструктивные особенности:

  1. Подача и обратка проходят по разным трубам.
  2. Подающий трубопровод подсоединен к каждому радиатору через входной отвод.
  3. Второй подводкой батарея подключается к обратке.

В результате, двухтрубная система радиаторного типа дает следующие преимущества:

  1. Равномерное распределение тепла.
  2. Отсутствие необходимости в добавлении секций радиатора для лучшего прогрева.
  3. Проще выполнить регулировку системы.
  4. Диаметр водяного контура, по крайней мере, на размер меньше чем в однотрубных схемах.
  5. Отсутствие строгих правил установки двухтрубной системы. Допускаются небольшие отклонения относительно уклонов.

Главным достоинством двухтрубной системы отопления с нижней и верхней разводкой является простота и одновременно эффективность конструкции, что позволяет нивелировать ошибки, допущенные в расчетах или во время проведения монтажных работ.

Лепестковый клапан

Особенность конструкции лепесткового устройства заключается в наличии стальной пластины. Этот вид обратной арматуры может быть лепестковый одностворчатый или лепестковый двухстворчатый.

При двухстворчатом устройстве ось устанавливается в середине магистрали, по бокам же есть пластины, которые служат створками. Крепления располагаются на внутренней площадке. При установленном лепестковом устройстве будут минимальные гидропатические потери. Изготавливают их с межфланцевым креплением.

Одностворчатые лепестковые модели изготавливаются из чугуна и устанавливаются с минимальными зазорами.

Современная система отопления частного дома сложная и разветвленная. Для ее нормального функционирования нужны различные элементы. Один из них — обратный клапан для отопления. Где, для чего и с какой целью ставят эти устройства, каких типов и видов они бывают — обсуждаем ниже.

Принцип работы устройства

Воздушный клапан (или несколько) устанавливают в системе отопления, в местах наиболее вероятных для скопления пузырьков воздуха. Это предотвращает образование большой пробки, отопление работает бесперебойно.

Рекомендуем ознакомиться: Виды и основные характеристики американок для полипропиленовых труб

Кран Маевского

Такие устройства получили название по фамилии своего разработчика. Кран Маевского имеет резьбу и размеры под трубу диаметра 15 мм или 20 мм. Устроен он просто:

  • В теле корпуса клапана проделано 2 сквозных отверстия, которые в открытом положении крана Маевского сообщается с системой отопления.
  • Закрывает эти отверстия винт на резьбе с конусным наконечником.
  • Через небольшое (2 мм) отверстие, направленное вверх, происходит выброс воздуха.

Для того чтобы спустить воздух из системы следует открутить винт на 1,5-2 оборота. Воздух вырывается со свистом, поскольку коммуникации находятся под давлением. Окончание выхода воздушной пробки характеризуется падением напора и появлением воды.

На рынке можно найти несколько разновидностей крана Маевского, которые одинаковы по устройству, но отличаются способом регулирования запорного винта. Бывают:

  • с удобной рукояткой для откручивания руками;
  • с обычной головкой под плоскую отвёртку;
  • с четырехгранной головкой под специальный ключ.

Для взрослого человека принцип откручивания запорного винта значения не имеет. Однако в доме, где есть дети, безопаснее использовать устройства, которые следует откручивать специальным приспособлением. Открутив обычный кран с удобной рукояткой, ребёнок может ошпариться кипятком.

Автоматический кран

Автоматический клапан для сброса воздуха устроен по принципу поплавковой камеры, конструкция включает:

  • вертикальный корпус диаметром 15 мм;
  • поплавок внутри корпуса;
  • пружинный клапан с крышкой, который соединён и регулируется поплавком.

Работает автоматический воздушный клапан для отопительной системы без участия человека. В нормальном состоянии, когда воздух в системе отсутствует, поплавок прижат давлением жидкого наполнителя к крышке клапана. Крышка при этом плотно закрыта.

Рекомендуем ознакомиться: Особенности применения фитингов, выполненных из нержавеющей стали

По мере накопления воздуха в теле клапана, поплавок опускается вниз. Как только он опустится до критической отметки, открывается пружинный клапан и стравливает наружу воздух. Под давлением носителя в системе пространство вновь заполняется жидкостью. Поплавок поднимается, закрывая крышку пружинного клапана.

Когда в коммуникациях отсутствует теплоноситель, поплавок лежит на дне клапана. По мере наполнения системы воздух выходит из крана непрерывным потоком, пока теплоноситель не достигнет поплавка.

Различают следующие конфигурации автоматических воздушных клапанов для отопления:

  • с вертикальным воздушным выбросом;
  • с боковым выбросом воздуха (через специальный жиклёр);
  • с нижним подключением;
  • с угловым подключением.

Для дилетанта конструктивные особенности автоматического крана не имеют значения. Однако для профессионала разница для выбора между устройствами есть.

Считается что:

  • устройство с жиклёром и боковым отверстием в эксплуатации надёжнее, чем автоматический клапан с вертикальным воздушным выбросом;
  • клапан с нижним подключением эффективнее улавливает воздушные пузырьки, чем клапан с боковым монтажом.

Если конструкция крана Маевского не претерпевает изменений уже много лет, то устройство автоматических клапанов постоянно совершенствуется и дополняется.

Производители предлагают автоматические клапаны с дополнительными устройствами:

  • с мембраной для защиты от гидроударов;
  • с отсекающим клапаном, для удобства демонтажа устройства во время отопительного сезона;
  • мини-клапаны.

Автоматические воздушные клапаны для отопления нуждаются в частом осмотре и очистке. К несомненным достоинствам данных устройств относят возможность их установки в труднодоступных местах.

Виды запорных элементов

Любой обратный клапан (устаревшее название – невозвратный) выполняет простую задачу – не позволяет потоку теплоносителя менять направление, пропуская жидкость лишь в одну сторону. В схемах водяного отопления данная функция нужна не всегда и реализуется по мере необходимости.

В отопительных системах частных домов и квартир применяются следующие виды возвратных клапанов:

  • лепестковые;
  • тарельчатые;
  • шаровые.


Промышленные модели устанавливаются в крупных котельных и на производственных объектах

Разберем устройство и принцип работы каждого типа клапанов отдельно. В дальнейшем это поможет вам понять, какое изделие лучше подобрать и установить в конкретную систему отопления.

Лепестковые клапаны

Элемент, изготавливаемый из латуни либо нержавеющей стали, состоит из таких деталей:

  • корпус в виде тройника с откручивающейся верхней пробкой (для обслуживания);
  • дисковый затвор, закрепленный на оси посредством поворотного рычага;
  • седло с уплотнением, куда прилегает диск в закрытом состоянии.

Общее устройство лепесткового обратного клапана показано на чертеже с деталировкой. Принцип работы элемента следующий: теплоноситель, движущийся в указанном направлении, отклоняет запорный диск и свободно проходит дальше по трубе. Когда направление потока воды меняется на противоположное, затвор под воздействием силы тяжести (или пружины) автоматически захлопывается и перекрывает проход.


Типовая конструкция с гравитационным затвором

Перечислим важные характеристики лепестковых обратных клапанов, устанавливаемых в системы отопления частных домов:

  • диаметр внутреннего прохода – от 15 до 50 мм (½—2 дюйма);
  • максимальное рабочее давление – 16 Бар;
  • низкое гидравлическое сопротивление;
  • сбоку в корпусе предусмотрен винт для разборки и настройки оси затвора;
  • гравитационная версия без пружины может нормально работать только в горизонтальном положении.

Подробно конструкция и принцип работы поворотного клапана показан на видео:

Клапаны тарельчатого типа

Принцип работы тарельчатого обратного клапана понятен по его конструкции, изображенной на чертеже:

  1. Внутри цилиндрического латунного корпуса сделана площадка с круглым отверстием – седло.
  2. С другой стороны детали выполнена перегородка, имеющая отверстие в центре.
  3. В отверстие перегородки вставлен шток с тарельчатым затвором на конце, оснащенным уплотнителем.
  4. Между перегородкой и «тарелкой» установлена пружина, прижимающая диск к седлу.

Вода, текущая в правильном направлении, преодолевает силу упругости пружины, открывает затвор и двигается дальше. В обратную сторону течение невозможно – проток моментально закрывается. Какие свойства обратного клапана важны для систем отопления:

  • способность функционировать при любой ориентации корпуса в пространстве;
  • рабочее давление – не менее 10 Бар, диаметры DN15 — DN100 (внутренний);
  • тип соединения – муфтовое (внутренняя трубная резьба);
  • пружинный запор создает повышенное гидравлическое сопротивление потоку жидкости;
  • уплотнение теряет герметичность в случае попадания твердых частиц, например, песка.


В инженерных сетях частных домов и квартир применяются клапаны с муфтовым присоединением Тарельчатые запоры также применяются в сетях водоснабжения, например, совместно с погружными насосами. Клапан не позволяет воде из трубопроводов стекать обратно в колодец либо скважину.

Шаровые затворы

Это обратный клапан простейшей конструкции, работающий по следующему принципу:

  1. Внутри цилиндрического латунного корпуса помещен шарик, сделанный из резины, реже — алюминия.
  2. Выскочить наружу шарику не позволяют 2 перегородки с отверстиями, сделанные по краям.
  3. Поток теплоносителя придавливает резиновый шар к перегородке с ребрами. Эти выступы образуют зазор, куда свободно проходит поток воды.
  4. Если теплоноситель двинется в обратную сторону, шарик прижмется ко второй перемычке – седлу. Поскольку ребра отсутствуют, тело шарика полностью закроет проходное отверстие.

Плюсы шарового обратного клапана – низкая цена, малое гидравлическое сопротивление и работа без всяких пружин в любом положении, хотя предпочтительнее вертикальное. Недостаток – потеря герметичности при повышении давления до 6—7 Бар, чего не случается в индивидуальных отопительных сетях.

Чтобы ближе познакомиться с шариковым затвором, смотрите следующее видео: Дата: 25 сентября 2021

Поделитесь в социальных сетях:FacebookTwittervKontakte
Напишите комментарий
