Зачем нужна обсадная труба для скважины и как ее устанавливают

Как сделать абиссинский колодец

Абиссинский колодец предполагает забивание трубы в почву до достижения ею водоносного слоя. Появление полимерных материалов сделало возможным использование их для изготовления таких конструкций. Абиссинская скважина из пластиковых труб изготавливается легко, а служит долго. Для этого используется труба диаметром 1-1,5 дюйма, в нижней части которой просверлены отверстия.

Порядок работы по изготовлению абиссинского колодца своими руками из пластиковых труб:

Также может использоваться полимерная сетка, которая крепится сверху проволокой

  • С помощью ножовки или дрели проводится перфорация нижней части трубы.
  • Далее на перфорированную часть трубы необходимо установить сетку-фильтр из нержавейки. Закрепить ее нужно методом вплавления.
  • На месте будущей скважины выкапывается яма объемом около 1 куба. В ее центре начинается бурение скважины. Если специальной техники нет, то можно выполнить бурение при помощи обычного садового бура, позволяющего наращивать длину штанг.
  • Когда бур достигнет водоносного слоя, в скважину опускается подготовленная пластиковая труба. Куски трубы наращиваются посредством резьбового соединения.
  • Внутрь трубы опускается патрубок насоса, при помощи которого производится прокачка скважины до появления чистой воды.
  • Место вокруг трубы рекомендуется залить бетоном с целью защиты скважины от сточных вод.

Строительство абиссинского колодца имеет ограничение по глубине залегания водоносного слоя. При его нахождении на глубине более 8 м сооружение скважины-иглы будет проблематичным.

Какая скважина лучше из пластика или металла

В конце подведем итог, специально для тех, кому лень читать весь материал, мы сразу решим вопрос, какая обсадная труба лучше ПНД или стальная.
Пластик хорош и позволяет снизить цену на бурение, он отлично работает, но если защищен железной трубой. Стальная труба также хороша, но она устанавливается до известняка, а сам известняк нужно обсадить уже пластиком. В наших краях (на юге Московской области) нельзя оставить известняк без обсадки. Поэтому, идеальное сочетание это железо и пластик.
Если нет доверия ПНД, можно переплатить и сделать металл и металл.

Вас заинтересует:

Оцинкованная труба для скважины

Обсадные трубы для скважины в 2019 году

Обсадная труба для скважины

Обсадная труба с резьбой или на сварке

Труба стальная 133 и 159 мм

Применение в нефтегазовой промышленности

Обсадка нефтяных скважин инвентарной трубой необходима для изоляции продуктивного горизонта от грунтовых вод и обвалов грунта. В нефтегазовой промышленности используются исключительно металлические обсадные изделия, изготовленные из легированных и углеродистых сталей, поскольку прочности пластиковых – в глубоких скважинах недостаточно.

Обсадные трубы для нефтяных скважин изготавливаются в виде составных конструкций длиной от 9.5 до 13 метров. Соединение отдельных участков в монолитную колонну выполняется посредством резьбового соединения.

Резьба, в зависимости от конструкции, может быть , треугольной либо трапецеидальной. Если забор нефти либо газа со скважины ведется на высоком давлении (свыше 30 мПа), устройство резьбы выполняется с дополнительными резиновыми уплотнителями.

Диаметр обсадных труб для нефтяных скважин варьируется в пределах от 114 до 509 мм, от него зависит толщина стенок трубы, которая может быть 6-16 мм. Рассмотрим соотношение диаметра и толщины трубы на примере изделий разных типоразмеров:

  • диаметр 125 мм – минимальная толщина стенки 6.2-10.5 мм;
  • диаметр 194 мм – толщина стенки 7.5-13 мм;
  • диаметр 324 мм – толщина стенки 8.5-14 мм;
  • диаметр 426 мм – толщина стенки 10-12 мм.

В зависимости от толщины металла обсадные трубы для нефтяных скважин делятся на семь групп прочности, границы текучести которых составляют 379-1067 мПа. Существуют обсадные трубы изготовленные по технологии обычной и повышенной точности. В стандартных конструкциях непрямолинейность на 1 м длины не должна превышать 1 мм, в трубах повышенной точности – 0.5 мм.

Обсадные трубы нефтяных скважин подлежат одноразовому использованию, поскольку их устройство предполагает цементирование обсадных колонн – пространство между стенками скважины и трубой заливается бетоном, что необходимо для жесткой фиксации обсадки. Вытащить трубу после бетонирования невозможно даже с применением спецтехники.

Применение для буронабивных свай

В строительной сфере обсадные трубы применяются при обустройстве буронабивных свай. Такие сваи представляют собой опоры, сформированные посредством бетонирования пробуренной на площадке скважины. Диаметр буронабивных свай может варьироваться в пределах 300-1500 мм, однако на практике сваи с ДУ более 600 мм создаются крайне редко.

Для монтажа буронабивных свай применяются металлические обсадные трубы секционного типа, соединяющиеся посредством резьбового соединения. Нижняя секция обсадки укомплектована зубчатым наконечником, который разбуривает грунт при проходке скважины.

Бурение под буронабивную сваю с обсадной трубой

Монтаж обсадных труб выполняется посредством МБУ – мобильных буровых машин. Технология обустройства буронабивных свай выполняется в следующей последовательности:

  1. МБУ размещается на точке бурения, функциональная оснастка приводится в рабочее положение.
  2. Выполняется бурение полости на глубину, равную длине первой секции обсадной трубы. Буровая колонна извлекается со скважины и в полость устанавливается обсадка, бур размещается внутри трубы и разработка скважины продолжается.
  3. В процессе работы МБУ буровая колонна вращается внутри обсадной трубы и по аналогичной технологии наращиваются секции обсадки, пока не будет достигнута проектная глубина скважины.
  4. По завершению бурения в скважину посредством крановой установки погружается арматурный каркас сваи.
  5. В устье скважины устанавливается бетонолитная труба, через которую полость заполняется бетонной смесью.
  6. После бетонирования осуществляется демонтаж обсадной трубы и уплотнение бетонного тела сваи глубинным вибратором.

Устройство буронабивных свай без применения обсадных труб возможно в условиях стабильных грунтов, если же почва низкоплотная, склонная к осыпанию и насыщенна грунтовыми водами, которые могут заполнить скважину, монтаж обсадки обязателен.

Также выделяют буронабивные сваи кустарного изготовления, которые можно сделать своими руками. Скважины под такие сваи разрабатываются посредством ручных буров на глубину 2-3 м и диаметром до 300 мм, а в качестве обсадной трубы используется собранный в цилиндр рулонный рубероид, асбоцементная либо пластиковая (ПВХ, НПВХ). Такие буронабивные опоры могут использоваться как фундамент для возведения легких зданий из дерева и каркасных панелей.

Бурение скважины с обсадной трубой

Бурение скважин и установка обсадной колонны при наличии соответствующего оборудования и техники не кажется слишком сложным процессом, наиболее распространенные скважины на песке проходят следующим образом:

  • Загоняют на участок буровую установку, после определения места расположения скважины включает оборудование и буром соответствующего диаметра, прикрепленного на штанге стандартной длины 3 — 4,5 — 6 м начинают проходку. По мере углубления штанги удлиняют, прикручивая на резьбу следующие элементы, таким образом погружают бур на нужную глубину до появления воды.
  • Практически все проходчики используют технологию гидравлического бурения, направляя в скважинный ствол во время проходки воду из цистерны вспомогательной машины (водовозки). Воду подают в шахты через полые штанги, второй метод — сооружение в месте проходки небольшого котлована, который постоянно пополняют водой, его используют в низкобюджетной проходке.
  • После появления в отвале нужной песчаной или известковой породы (зависит от типа скважины) извлекают и поочередно демонтируют штанги, затем вынимают бур, меняя его на скважинный НПВХ-фильтр. Фильтрующее устройство представляет собой обычную трубу заводского изготовления с поперечными прорезями (щелевой фильтр), многие буровики делают его самостоятельно, перфорируя в обсадной трубе ряд круглых отверстий и оборачивая оболочку тонкоячеистой сеткой из металлических коррозионностойких материалов (нержавейка, бронза, латунные и медные сплавы).
  • На торец фильтра крепится конусная заглушка с помощью резьбы или саморезов, после чего его опускают в скважинный канал. Перед установкой колонны иногда засыпают на дно скважины щебень и речной песок для организации дополнительной фильтрации.
  • По мере опускания к фильтру прикручивают следующую трубу и так продолжают до тех пор, пока не достигнут нужной отметки.
  • После установки колонны верхнюю трубу обрезают и проводят прокачку скважины, подавая некоторое время в ее канал воду под давлением, после чего начинают выкачивание мутной воды погружным электронасосом до появления на выходе прозрачной жидкости.
  • Полная процедура прокачки может занять несколько дней, однако специалисты стремятся сделать свою работу за несколько часов, рассчитывая на осаждение взвешенных частиц на дно с течением времени.

Рис. 16 Примеры проведения буровых работ своими руками

Для обустройства скважин в настоящее время широко используют обсадные трубы из непластифицированного поливинилхлорида НПВХ, обладающие высокими физическими и химическими характеристиками, длительным сроком эксплуатации, более низкой стоимостью по сравнению с металлами. Использование обсадки из НПВХ позволяет эффективно обустраивать все виды скважин глубиной от 5 до 300 м с удобным размещением в них водозаборных погружных электронасосов любых моделей.

Виды труб и критерии выбора

Пластиковые обсадные трубы

Обсадные трубы делятся на несколько видов в зависимости от материала изготовления:

  • пластиковые (ПВХ, НПВХ);
  • металлические;
  • асбестоцементные.

Каждый материал обладает определенным сроком эксплуатации, а также оказывает влияние на качество колодезной воды. Чтобы определиться с выбором материала, нужно более подробно изучить особенности каждого.

Металлические шахты

Сталь для укрепления обсадного канала используется довольно часто, особенно в артезианских скважинах, характеризующихся большой глубиной. Стальные изделия прочные и надежные, при правильной установке и обслуживании могут прослужить несколько десятков лет. Обсадная труба для скважины из канализационной стальной трубы – распространенное явление.

Отрицательно сказываются на конструкции подвижки пластов грунта. Также материал подвержен коррозии, из-за чего качество колодезной воды ухудшается. Чтобы избежать подобной проблемы, нужно отдавать предпочтение нержавеющей стали, но расходы на обустройство скважины ощутимо возрастут.

Асбестоцементные конструкции

Большой срок службы и отличные характеристические особенности свойственны асбестоцементным изделиям. Однако имеется довольно обширный перечень недостатков:

  • Недостаточная прочность на большой глубине, где давление слоев почвы достигает критических отметок.
  • Асбест, несмотря на то что находится в связанном состоянии с цементом, по истечении времени может начать разлагаться на компоненты, оказывающие отрицательное воздействие на качество и вкус воды.
  • Из-за большой толщины стенок обсадных колец диаметр скважины нужно бурить больше, что негативно сказывается на стоимости работ.

Все чаще встречается обсадка скважины пластиковыми трубами. Обусловлено это тем, что изделия из полиэтилена низкого давления или поливинилхлорида имеют прекрасные качества, применяемые в разных коммуникациях.

  • В сравнении с предыдущими аналогами, стоимость изделий значительно ниже.
  • Материал не боится коррозии, на его поверхности не образуется налет.
  • Изделия не разлагаются, не оказывают негативного влияния на качество воды.
  • Благодаря высокой прочности и надежности обеспечен длительный эксплуатационный срок.
  • Применение современных способов соединения деталей обеспечивает герметичность канала.
  • Из-за маленького веса обсадку монтировать легче.

Выбор обсадных труб

Они делятся на виды в зависимости от материала изготовления и размеров. Так, для обсадки применяются пластиковые, металлические и асбоцементные изделия. Какие лучше выбрать, зависит от глубины и типа бурения, особенностей грунта. Немаловажными факторами являются стоимость и безопасность изделий.

При этом обсадить пластиковым вариантом можно скважину глубиной до 50 метров. Идеальными считаются оцинкованные стальные элементы. Они отлично справляются с большими нагрузками и подходят для обсадки действительно глубоких скважин, но стоят немало. Дешевле будет использовать изделия из асбоцемента. Но тут следует помнить, что их можно заглублять в землю лишь на 15 метров.

Если вы покупаете много обсадных труб, их следует выборочно проверить на наличие повреждений

При выборе обсадки необходимо также обращать внимание на:

  • Толщину изделия. Она должна быть не менее 5 мм. Изделие из пластика может иметь толщину в пределах 6 мм-1,2 см.
  • Диаметр трубы. Он подбирается в зависимости от размеров насоса и равняется сумме диаметра насоса и постоянного коэффициента 10. Наиболее популярные диаметры ПВХ изделий для бурения артезианских скважин – 110, 125, 175.

Если полученный размер не совпал ни с одной моделью трубы, то берется самый близкий по значениям диаметр исходя из ГОСТа 632-80. Кроме того, на диаметр обсадки влияют и размеры бурового инструмента. Так, труба должна быть меньше бура на 10-30 мм, в зависимости от типа почвы на участке. В плотных, несыпучих породах разрешается бурить вплотную с обсадкой.

Трубы из полимеров

В последнее время эти изделия становятся всё более популярны.

Плюсы пластмассовых труб:

  • довольно долгий срок службы при условии аккуратной установки и эксплуатации продукции;
  • химическая нейтральность изделий – пластик не реагирует с большинством агрессивных сред, угрожающих скважине, и не подвержен коррозии;
  • отсутствие необходимости установки дополнительных фильтров от ржавчины (в связи с предыдущим пунктом);
  • изделия имеют значительно меньший вес, чем металлические, что облегчает сборку конструкции, обслуживание и замену элементов;
  • такие трубы стоят относительно недорого;
  • большой типоразмерный ряд выпускаемой продукции, дающий возможность подобрать для каждой скважины трубы нужных параметров;
  • возможность использовать трубы при обустройстве скважин любого типа и размера, хотя наиболее часто они применяются при бурении тоннелей в песчаной среде глубиной около 50-60 м;
  • идеально подходят для конструирования фильтровальных колонн.

Минусы продукции:

  • небольшая устойчивость к механическому воздействию, вследствие чего трубы нужно аккуратно устанавливать, не допуская повреждений поверхности; кроме того, при воздействии агрессивных внешних факторов возможны повреждения скважины;
  • невозможность очистить заиленный участок с помощью буровых установок.

Соединение обсадных труб при установке

Монтаж обсадных труб должен производиться с тщательным соединением всех элементов, особенно в том случае, если необходима установка погружного насоса. Обычно отдельные части колонны имеют длину от трех до десяти метров, а профессионалы предлагают несколько способов их соединения, среди которых резьбовые и фитинговые соединения, раструбная установка и сварка. Для систем из асбестоцемента используются исключительно муфты, другие виды соединения не предусмотрены.

Остальные способы подойдут для полимерных и стальных труб, хотя сварка стальных колонн может повлиять на качество материала. Самой оптимальной технологией установки труб в скважину является использование резьбового соединения, в особенности для изделий из стали. Если использовать пластиковые трубы, можно сэкономить на монтаже, но качество соединений пострадает.

При монтаже обсадных труб в скважину нужно соблюдать несколько важных инструкций:

  • Край трубопровода не должен доходить до дна скважины примерно на пол метра, что позволит грунтовым водам свободно поступать в полость. Некоторые специалисты рекомендуют устанавливать трубу из асбестоцемента, но полимерные колонны намного практичнее.
  • Диаметр отверстия не должен изменяться при заглублении, так как это может сказать на проходимости воды.
  • Каждое звено скрепляется четырьмя скобами и полосами из «нержавейки».

Из особенностей установки обсадных труб стоит отметить тот факт, что при использовании системы труба со временем начинается приподниматься над плоскостью земли. На сегодняшний день решение этой проблемы найдено не было. Для подъема воды на поверхность в полость обсадной колонны устанавливается емкость, диаметр которой меньше диаметра колонны.

На дне емкости устанавливается специальный клапан, который закрывается при наполнении. Используется насос погружного типа для подкачки воды. Во многих ситуациях необходимо использование дополнительного фильтра, который будет очищать воду по мере её поступления. Самое главное – с самого начала выбрать правильный материал труб, чтобы в дальнейшем их не пришлось устанавливать заново.

Характеристики обсадных труб ПВХ для скважин

Весь ряд представлен в каталоге продукции из ПВХ. Но если артезианская скважина глубокая, и требуется установить более мощный глубинный насос, можно купить ПВХ трубы большего диаметра. Но универсальным вариантом считают сечение 12,5 см.

Служат такие трубы более 50 лет. Практически нулевая гигроскопичность позволяет производителям добиться морозостойкости 500 циклов заморозки. По прочности нужно подбирать трубы, глядя на толщину стенок. Она пропорциональна внутреннему диаметру. Материал, типоразмер, артикул и дата изготовления всегда указывается на трубе.

Химическая инертность позволяет пользоваться чистой водой из скважины сколь угодно долго. Со временем вредных примесей не появляется, наросты отсутствуют. Система остается герметичной в течение всего периода эксплуатации. Соединения могут быть:

  1. Резьбовое. Дополнительный уплотнитель – специальные резиновые кольца.
  2. Спаянное. Есть модификации, предназначенные под пайку специальным аппаратом.
  3. Фланцевое. Герметичность достигается при помощи специальных средств, идущих в комплекте.

На излом трубы недостаточно прочные, чтобы использоваться для устройства скважин, пробуренных в подвижных пластах. При смещении трубу может раздавить, а появившаяся трещина станет причиной ухудшения качества питьевой воды. Но это только в случаях, где подземные пласты постоянно смещаются, и предотвратить природные процессы невозможно. В остальных случаях ПВХ трубы пригодны для применения в качестве обсадных.

Какую трубу лучше использовать для скважины

Приняв решение относительно создания автономной системы водоснабжения, придется столкнуться с непростым выбором: какую трубу лучше использовать для обустройства скважины? Выбор обсадной трубы обусловливаетcя несколькими обстоятельствами:

  • структурой грунта;
  • диаметром скважины;
  • глубиной бурения;
  • расположением водоносного слоя;
  • выбранной технологией проведения бурильных работ;
  • возможностью проникновения сточных и поверхностных вод (верховодки);
  • уровнем пролегания вышестоящих водоносных слоев.

Выбор сравнительно невелик, конструкции выполняются из следующих материалов:

  • асбоцемента;
  • металла;
  • полимеров.

Выбирая обсадную трубу, чтобы защитить скважину от разгерметизации, т.е., попадания воды из верхних слоев, отличающейся, по обыкновению, не лучшим качеством, и проникновения извне песка и других загрязняющих пород, следует позаботиться:

  • о прочности и долговечности эксплуатации, надежности преграды на пути обрушения стенок колодца;
  • о том, чтобы выбранный материал не влиял, контактируя с водой, на изменение ее химического состава и снижение качества.

Выбор тубы для обсадки скважины зависит от типа грунта, глубины залегания вод и прочих факторов

Решать, какую трубу лучше выбрать для скважины, следует исходя из конкретных условий, а не руководствуясь исключительно общими соображениями.

Типы обсадных труб

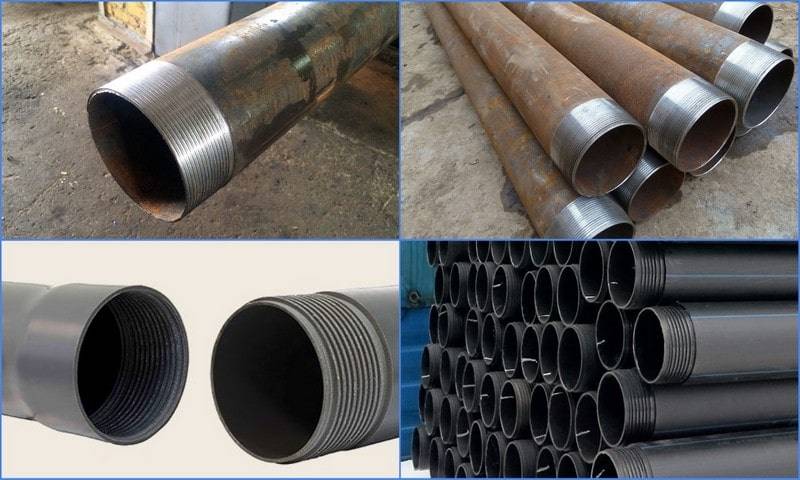

Существует три основных вида обсадных труб: пластмассовые, стальные и асбоцементные. Выбор материала зависит от особенностей грунта, глубины скважины и других показателей. Для того, чтобы определиться с глубиной для скважины, рекомендуется проконсультироваться со специалистами, которые хорошо разбираются в этом вопросе.

Основные требования, которым должна соответствовать обсадная труба:

  • устойчивость к давлению грунта;
  • если изделие используется для монтажа питьевого колодца, оно должно соответствовать санитарно-гигиеническим нормам;
  • долговечность.

Рассмотрим основные разновидности изделий, которые используются для обсадки разного рода скважин.

Стальные. Наиболее прочные детали, способные выполнять свои функции даже при очень высоких давлениях со стороны грунта.

Бесшовные стальные трубы являются наиболее прочными, но и самыми дорогими

Стальные трубы обладают плохой сопротивляемостью к губительному воздействию коррозии. Со временем добываемая из источника вода может приобрести неприятный привкус ржавчины. Это влечёт за собой затраты на обустройство фильтров. Кроме этого, такие изделия являются довольно дорогостоящим вариантом.

По типу производства существует два основных типа стальных труб:

  • бесшовные;
  • сварные шовные.

Бесшовная обсадная труба характеризуется отличными показателями прочности, однако, стоимость таких деталей довольно высока. Сварные шовные изделия дёшево стоят, но имеют слабую прочность.

В некоторых случаях для улучшения рабочих характеристик стальных изделий, их производят из улучшенных материалов или с защитным покрытием. В первую очередь это позволяет предохранять их от ржавления. Основных типов таких труб три:

  1. Оцинкованные трубы. Эти изделия имеют хорошую устойчивость к коррозии, однако, они выделяют опасные соединения цинка. Использование таких изделий для питьевых водяных колодцев не рекомендуется.
  2. Нержавеющая сталь. Она, как и предыдущий тип, обладает устойчивостью к коррозийным воздействиям. Главным недостатком такой трубы является её высокая цена.
  3. Эмалированные трубы. Такие изделия обладают множеством недостатков: сложный монтаж, тонкие стенки, слабая сопротивляемость к механическим воздействиям.

Оцинкованная труба не подвержена коррозии, но использовать ее в питьевых источниках не рекомендуется

Асбоцементные. Обсадная труба из асбоцемента стоит довольно дёшево, однако, её не рекомендуют использовать в питьевых целях, потому что она выделяет в воду канцерогены и другие вредные примеси. Кроме этого, такие изделия являются очень хрупкими.

Но современная промышленность предлагает разновидность подобных труб из модифицированного материала, который считается безопасным для человека. Если вы чётко определились с тем, что будете использовать асбоцементные трубы для колодца, то тогда желательно ознакомиться с санитарным сертификатом изделий, чтобы точно быть уверенным, что ваша вода будет пригодной для употребления.

Пластиковые. Как уже было сказано выше, такой тип обсадных деталей является наиболее популярным и востребованным. Пластмассовые детали выполняются из следующих типов полимеров: поливинилхлорида, полиэтилена и полипропилена. Пластиковые изделия обладают рядом положительных характеристик:

  • экологичность;
  • резистентность к коррозии;
  • дешевизна;
  • простота монтажа;
  • отличная герметичность;
  • срок службы таких изделий может достигать 50 лет.

Однако у них есть и свои минусы:

  • слабая сопротивляемость к механическим воздействиям;
  • ограниченная глубина применения (50–60 м).

Самыми лучшими характеристиками, которые определяют их выбор, обладают ПЭ и ПВХ трубы. Наиболее бюджетным вариантом являются изделия из полиэтилена. Размеры таких изделий отличаются своим разнообразием.

Обсадные трубы также изготавливаются из полимеров — чаще всего для таких изделий используют поливинилхлорид и полиэтилен

Если говорить о ПВХ и НПВХ трубах, то, по своим характеристикам лидируют трубы из непластифицированного поливинилхлорида. Они обладают высокой прочностью — их разрешено использовать в скважинах до 300 м. Типоразмеры обсадных НПВХ и ПВХ труб представлены в таблице 2.

Таблица 2

Диаметр, ммТолщина стенок, мм
16512
14010
1257,6
1106,3
904,3

Минусы ПВХ труб для обсадки:

  • низкая прочность;
  • плохая сопротивляемость к низким температурам;
  • сложность переработки материала;
  • в случае возгорания выделяют вредные соединения.

Виды обсадных труб и правила их использования

Определяющими критериями выбора обсадных труб является длина скважинного ствола, расчетное давление грунта. Исходя из этого можно установить пластиковые, металлические или асбестоцементные конструкции. Каждый вид имеет свои преимущества, недостатки и требования к монтажу, эксплуатации.

Пластиковые трубы для скважин

Изготавливаются из полипропилена, ПВХ или ПНД. Должны соответствовать ГОСТ 2248-001-84300500-2009. Они не разрушаются под воздействием влаги, но пластиковый корпус менее устойчив к механическим повреждениям, чем металлический. Можно сформировать скважинный ствол полностью из полимерного водопроводного трубопровода, но только при правильном выборе модели.

Как подобрать хорошую пластиковую трубу для скважины:

  • Расчетное давление в нижней части ствола не должно превышать 16 атм. Альтернатива – через каждые 10-15 метров скважины ставить обратные клапана для нормализации давления.
  • Для ПНД диаметры от 90 см, толщина стенки – от 7 см.
  • Из полипропилена используется редко из-за дороговизны. Для жесткости конструкции необходимо применять модели PN25 или выше.
  • Способ соединения – резьбовое муфтовое (безмуфтовое) или сварное. Последнее для скважины применяется редко.

При низких температурах полимер теряет пластичность, что может привести к его повреждению из-за внешнего давления. Это же усложняет обслуживание системы при отрицательных температурах. Не рекомендуется установка в регионах со средней температурой зимой -10°С.

Трубы из металлов и сплавов

Чаще применяют железные (стальные) трубы для бурения скважинного ствола. Причина – доступность материала, относительно простая обработка, устойчивость к механическим воздействиям. Недостатки – постепенное разрушение из-за коррозии, большая масса, что усложняет монтаж. Для последнего необходима специальная техника.

Как выбрать металлическую трубу для водяной скважины:

  • Марка стали – СТ.20 или выше.
  • Рекомендуется использовать бесшовные модели. У сварных повышена вероятность повреждения, если шов сделан некачественно.
  • Толщина стенки – от 5 мм.
  • Соединение – резьбовое муфтовое. Сварное усложняет обслуживание (замену поврежденных участков).

Стальные обсадные трубы должны советовать ГОСТ-8732-78 (цельнотянутые) или ГОСТ-10705-80 (электросварные шовные). Для изготовления используется углеродистая низколегированная сталь. Применение изделий из оцинкованной стали не рекомендуется. Причина – при контакте с почвой появляется эффект «блуждающих токов» – электрохимическая коррозия. Использование дополнительных защитных средств увеличит бюджет.

Асбестоцементные трубы

Редкое применение асбестоцементных трубопроводов обусловлено их относительной хрупкостью и недостаточно надежным раструбным соединением. Так же сложен монтаж из-за большой массы асбестоцемента. Для повышения прочности делают толстые стенки, что приводит к повышению веса. Возможен монтаж только с применением спецтехники.

Однако они не подвергаются коррозии, при длительном температурном воздействии сохраняют форму и целостность. Нейтральный состав не вступает в химические реакции с окружающей средой, не влияет на воду в скважине. Срок эксплуатации асбестоцементных труб – до 70 лет.

Типы и особенности монтажа кессонов

Бесперебойную работу скважины призван обеспечить кессон, утепленная водонепроницаемая емкость с необходимым оборудованием внутри.

Обычно в нем монтируется насос, запорная арматура, измерительные приборы, автоматика, фильтры и т.п. Выполняются сооружения из разных материалов. Наиболее распространены:

Пластиковые. Отличаются отличной теплоизоляцией, что позволяет даже без дополнительного утепления поддерживать температуру внутри кессона на уровне 5С. Долговечностью, прекрасными гидроизоляционными характеристиками, что дает возможность избежать дополнительных затрат на изоляционные работы, приемлемой ценой, особенно в сравнении с другими вариантами. Кроме того монтировать систему достаточно просто в силу ее небольшого веса. Главный недостаток –  малая жесткость, которая может спровоцировать деформацию конструкции и порчу оборудования. Однако с ним легко справиться, залив емкость по периметру цементным раствором слоем в 80-100 мм.

Пластиковые кессоны обладают отличной теплоизоляцией, что позволяет устанавливать их без дополнительного утепления

Стальные. Чаще всего обустройство водяной скважины производят именно с такой конструкцией. Материал позволяет изготовить кессон любой нужной формы, при этом не потребуется особых усилий. Будет достаточно всего лишь сварить детали между собой и обработать сооружение изнутри и снаружи особым антикоррозийным покрытием. Для качественной емкости будет вполне достаточно металла толщиной 4 мм. Так же в продаже можно найти готовые сооружения, но их покупка обойдется гораздо дороже самостоятельного изготовления.

Существуют различные формы стальных кессонов — под различные нужды

Железобетонные. Очень прочные и долговечные установки, ранее чрезвычайно распространенные. В силу своих недостатков сегодня используются гораздо реже. Их стоимость очень высока, а для монтажа требуется специальная техника, что  обусловлено большим весом оборудования. По этой же причине со временем бетонный кессон проседает, деформируя находящиеся внутри него трубопроводы.

Бетон обладает недостаточной теплоизоляцией, что может спровоцировать замерзание воды в насосе в сильные морозы, и плохой гидроизоляцией, поскольку бетон гигроскопичен

Вот примерная схема монтажа оборудования в кессон и подведения коммуникаций:

Схема установки оборудования в кессон

Собираясь выполнить обустройство скважины своими руками, стоит познакомиться с этапами монтажа кессона. Они почти одинаковы для любых типов сооружений, с небольшими нюансами, зависящими от материала оборудования.Рассмотрим этапы установки стальной емкости:

Подготовка котлована. Копаем яму, диаметр которой на  20-30 см превосходит диаметр кессона. Глубину нужно рассчитать так, чтобы горловина сооружения возвышалась над уровнем земли примерно на 15 см. Так удастся избежать затопления емкости в период паводка и обильных осадков. Монтаж гильзы обсадной трубы. Выполняем отверстие в днище емкости. Расположить его можно традиционно по центру или сместить так, как нужно для установки оборудования. К отверстию нужно приварить гильзу длиной 10-15 см. Ее диаметр должен быть больше диаметра обсадной трубы. Обязательно проверяем, чтобы гильза легко надевалась на трубу. Установка ниппелей для вывода водопроводных труб. Ввариваем их в стенку емкости. Установка кессона. Обрезаем обсадную трубу на уровне земли. Емкость ставим на брусья над ямой так, чтобы гильза на днище емкости «оделась» на трубу

Проверяем, чтобы оси кессона и  обсадной трубы точно совпали, затем аккуратно удаляем брусья и осторожно опускаем сооружение по обсадной трубе вниз. Устанавливаем емкость в яме строго вертикально и закрепляем брусками

Привариваем к днищу трубу, герметизируя при этом кессон

Через ниппели заводим в сооружение водопроводные трубы

Привариваем к днищу трубу, герметизируя при этом кессон. Через ниппели заводим в сооружение водопроводные трубы.

Засыпка сооружения.

Кессон «надевают» на обсадную трубу и аккуратно опускают в котлован

Нужно отметить, что в принципе возможно обустройство скважины без кессона, но только в  случае, если неподалеку от нее расположено отапливаемое строение, в котором и располагается оборудование.

Удобство такой системы бесспорно – все узлы легко доступны. Однако и недостатки так же существенны: она занимает достаточно много места в помещении и чаще всего сильно шумит.

Поделитесь в социальных сетях:FacebookTwittervKontakte
Напишите комментарий
