Как подключить УЗО с заземлением — схема для одно- или трехфазной сети

Схема без заземления

При отсутствии заземления УЗО подключается по той же схеме, что и при его наличии, поскольку, как мы выяснили в начале статьи, обе системы никак не связаны. При организации сети следует придерживаться таких рекомендаций:

Сеть лучше разбить на несколько групп по несколько потребителей в каждой

Каждая группа защищается отдельным автоматом и УЗО. Такое исполнение обойдется дороже (придется купить несколько аппаратов защиты), но зато в случае чего будет обесточен не весь объект, а только одна какая-то группа.

Схема присоединения стиральной машины без заземления, от общего УЗО квартиры

Есть еще один аргумент в пользу разделения сети на группы. Дело в том, что чем более высокий ток протекает в защищаемом УЗО контуре и при этом чем более чувствительным оно является, тем более высокой становится вероятность его ложного срабатывания. Чтобы предотвратить ложные срабатывания, можно увеличить уставку тока утечки, то есть применить менее чувствительное УЗО.

Но тогда оно не будет обеспечивать защиту от поражения электротоком. Ведь для такой защиты УЗО должно реагировать на утечку тока в 30 мА в сухих помещениях, а во влажных — вообще на 10 мА. Увеличивая уставку тока утечки, мы делаем возможным протекание через пользователя тока, способного привести к существенному повреждению организма (вредными считаются токи от 50 мА).

Условные обозначения на приборе УЗО

Если же разделить сеть на группы, в каждой из которой будет протекать более низкий ток,то можно будет поставить УЗО с достаточной чувствительностью и при этом не бояться ложных срабатываний.

Можно применить и такой способ снижения вероятности ложного срабатывания УЗО: установите фильтр напряжения, например, ориентированный на работу с высшими гармониками.

Необходимо исключить протекание через УЗО тока с силой выше номинальной

Каждое УЗО рассчитано на тот или иной номинальный ток. Чем выше его значение, тем более дорогим является прибор. Если сила тока окажется слишком большой, УЗО сгорит. Поэтому при организации сети нужно проследить, чтобы каждое УЗО было защищено выключателем автоматическим (ВА).

Практическая схема правильного подключения УЗО

При этом номинальный ток ВА должен быть на ступень ниже номинального тока УЗО. Объясняется такое требование следующим образом: любой ВА при перегрузке срабатывает не сразу, а в течение определенного временного отрезка.

Если номинальные токи ВА и УЗО будут равны, то последнее в течение всего этого времени окажется перегруженным и вследствие этого может перегореть.

Надежность схемы

Наиболее надежной является схема, в которой УЗО каждой группы подстрахованы установленным перед ними одним общим УЗО. Для такой схемы выпускаются УЗО с задержкой срабатывания, называемые селективными. Выдержка по времени составляет доли секунды. Благодаря задержке, селективное УЗО срабатывает только тогда, когда одно из групповых УЗО откажет.

Основное требование при установке УЗО на стиральную технику

Если существует большая вероятность ложного срабатывания общего страхующего УЗО, нужно устанавливать модель с большой уставкой тока утечки, например, 150 мА.

В этом случае задержка срабатывания не требуется — общее УЗО итак будет срабатывать только при отказе одного из групповых, имеющих уставку тока утечки 30 или 10 мА. Но нужно учесть, что выключатели с уставкой тока утечки более 30 мА (выпускаются модели на 150, 300 и 500 мА) обеспечивают только защиту от пожара, но не от поражения электротоком.

Прочие советы

Важно избежать ошибки при подключении, при которой дифференциальный ток в УЗО получается сам собой. К примеру, иногда «ноль» от защищаемой УЗО группы выводят мимо него сразу на общую нулевую шину. К примеру, иногда «ноль» от защищаемой УЗО группы выводят мимо него сразу на общую нулевую шину

К примеру, иногда «ноль» от защищаемой УЗО группы выводят мимо него сразу на общую нулевую шину.

Другая распространенная ошибка: к «нулю» обслуживаемого УЗО контура подключают «нули» от других контуров.

Иногда при отсутствии контура заземления заземляющий провод подключают к «нулевому» проводнику. Такое подключение обязательно нужно делать выше УЗО, то есть так, чтобы утекающий по заземляющему проводнику ток выходил за пределы «подопечного» контура. Если подключиться ниже, то даже при пробое на корпус токи в катушках УЗО останутся равными и прибор сработает только тогда, когда кто-либо из пользователей получит удар током.

Срабатывание УЗО при нажатии имеющейся на его корпусе кнопки «Test» вовсе не является гарантией того, что выключатель подключен правильно.

Достоверно подтвердить правильность подключения можно только с помощью специальной процедуры — контролируемой утечки тока, но ее должны делать только специалисты.

Особенности подключения дифференциальной защиты в трехфазных сетях

В соответствии с ПУЭ, установка УЗО в трехфазных сетях системы TN-C запрещена. Если электроприемник требуется защитить, заземляющий РЕ-проводник следует подключить к PEN-проводнику перед УЗО. Тогда система TN-C преобразуется в систему TN-C-S.

В любом случае УЗО нужно подключать для повышения электробезопасности, но делать это надо по правилам.

Дифференциальный автомат выбирается с мощностью на одну ступень выше, чем у подключенного с ним в одну линию автоматического выключателя. Последний рассчитан на работу с перегрузкой в течение нескольких секунд или минут. УЗО одинаковой с ним мощности на подобные нагрузки не рассчитано и может выйти из строя. Маломощные аппараты применяются при токе не более 10 А, а мощные — выше 40 А.

При напряжении в квартире 220 В выбирается двухполюсный аппарат, если 380 В — четырехполюсный.

Важной характеристикой УЗО является ток утечки. От его величины зависит, применять аппарат как противопожарный или для защиты от поражения током. Устройства имеют разные скорости срабатывания

Если нужен быстродействующий аппарат, выбирается селективный. Здесь есть 2 класса — S и G, где у последнего самая высокая скорость

Устройства имеют разные скорости срабатывания. Если нужен быстродействующий аппарат, выбирается селективный. Здесь есть 2 класса — S и G, где у последнего самая высокая скорость.

Строение автомата может быть электромеханическим или электронным. Для первого не требуется дополнительное питание.

По маркировке можно различить тип тока утечки: АС — переменный, А — любой.

Варианты схем

Нельзя сказать, что существует одна конкретная схема. Каждый случай имеет свои особенности, поэтому подключение УЗО может производиться по-разному. Во-первых, устройство применяется в сетях однофазного и трёхфазного напряжения (это уже две разные схемы). Во-вторых, можно установить УЗО на вход и защитить таким образом от токовых утечек всю квартиру. А можно производить монтаж устройств для каждой отдельной линии, тем самым защищая только определённый участок электрической сети.

Пример подключения УЗО в однофазной сети на видео:

Так как схема для подключения УЗО имеет несколько вариантов, очень важно, чтобы вы могли их читать. Сейчас в паспортах многих электробытовых приборов и техники указано, как и через какой тип УЗО необходимо выполнять их подключение к электрической сети. Рассмотрим, как правильно подключить УЗО, на нескольких общих примерах

Рассмотрим, как правильно подключить УЗО, на нескольких общих примерах.

Что такое однофазная сеть?

При однофазной электрической сети потребители запитаны по двум проводникам – фаза и рабочий ноль. Номинальное напряжение в таких сетях – 220 В.

Однофазная сеть может быть двухпроводного и трёхпроводного исполнения. В первом случае используется два проводника – фазный и нулевой, на схемах они обозначаются английскими буквами «L» и «N».

Второй вариант помимо фазы и ноля предусматривает ещё наличие проводника защитного заземления (его обозначение «РЕ»). Основная функция этого заземляющего провода – дополнительно защитить людей от поражения электрическим током. За счёт его подсоединения к корпусам электроприборов, в случае замыкания фазы на корпус произойдёт отключение электропитания. Это спасёт и жизнь человека, и саму технику от перегорания.

А теперь поговорим о том, какой может быть схема подключения УЗО в однофазной сети.

Подключение на входе (в однофазной сети)

В этом случае монтаж УЗО производится в щитке после вводного двухполюсного автомата. Вслед за устройством защитного отключения располагаются отходящие автоматические выключатели. Такая схема включения УЗО обеспечивает одновременную защиту от токовых утечек всем отходящим потребителям.

Недостаток схемы в сложности поиска места повреждения. Например, произошло замыкание фазы на металлический корпус какого-то бытового прибора, включенного в данный момент в розетку.

Происходит срабатывание УЗО, в квартире исчезает напряжение. Если в это время в розетки были включены несколько приборов, то сразу определить повреждённый будет проблематично.

Такая схема имеет и положительные стороны. За счёт того, что используется только одно устройство защитного отключения, монтаж распределительного щитка обойдётся дёшево, да и сам он будет небольших размеров.

Имейте в виду, что широкое распространение получила ещё одна разновидность такой схемы, в ней между вводным автоматом и УЗО принято устанавливать счётчик электрической энергии.

Подключение на входе и на отходящих линиях (в однофазной сети)

При таком варианте схемы установка УЗО производится после вводного автоматического выключателя и ещё на каждую отходящую линию.

О том, что такое селективность поговорим чуть ниже.

Например, произошла утечка тока на одной из отходящих линий. Должно сработать устройство, которое защищает именно эту группу.

Если по каким-то причинам УЗО не отработало, то через определённое время (это называется выдержкой времени) отключится общее УЗО на входе, оно как бы подстраховывает отходящее.

Несомненный плюс такой схемы в том, что в момент повреждения будет отключаться только аварийная линия, а во всей остальной квартире подача напряжения не прекратится.

Недостатки подобной схемы в больших габаритах распределительного щитка и в дороговизне (УЗО – вещь не дешёвая, а при таком варианте их понадобится несколько).

На видео сравнение нескольких схем подключения:

https://youtube.com/watch?v=EQs-iqz-kAE

Можно немного сэкономить и опустить в этой схеме однофазное УЗО на входе, то есть выполнить монтаж только групповых устройств на отходящих линиях. Многие электрики вообще считают вводное УЗО лишней тратой денег, потому что каждая линия уже имеет свою защиту. Но как мы говорили выше, оно является своеобразной подстраховкой, на случай если выйдет из строя групповое устройство. Поэтому здесь всё зависит от ваших финансовых возможностей. Есть деньги – монтируйте схему с УЗО на входе. Если так накладно, установите только отходящие устройства, это тоже будет замечательно. Многие люди совсем не ставят УЗО, предпочитая экономить средства на собственной безопасности.

Можно ли выполнить подключение УЗО без заземления?

Использование такого защитного устройства имеет смысл практически всегда, даже тогда, когда схема подключения является простой двухпроводной с нулем и фазой. Чтобы более наглядно понять особенности функционирования такого устройства, выяснить все детали и самые интересные специфические моменты, нужно разобраться в этом вопросе максимально подробно. На основе этого можно делать самые адекватные выводы.

По большому счету можно рассматривать УЗО в качестве своеобразного «калькулятора». Его схема подключения, если не используется заземление, является весьма простой. Через изделие проходят фазовый, а также нулевой провод. Та нагрузка, которая поступает на них, отслеживается максимально тщательно, после чего производится сравнение.

Если вдруг проводка повреждается либо же в электрической сети потребителя начинает появляться утечка, то ток начинает уходить через поврежденную изоляцию. Величина данного тока, как правило, является очень маленькой. Это могут быть, например, десятки и сотни миллиампер. Однако, несмотря на несущественные параметры, ее может быть достаточно для нанесения существенного ущерба человеческому здоровью.

Устройство защитного отключения используется для выравнивания тока, который проходит через фазовый, а также нулевой провода. Если вдруг происходит отклонения величин тока, то в автоматическом порядке происходит размыкание контактов, из-за чего прерывается подача электричества к участку сети, который был поврежден. Теперь можно перейти от теории непосредственно к практике, то есть к понятной для всех бытовой ситуации.

Например, в доме в ванной комнате стоит стиральная машина. Электрическая проводка является двухпроводного типа, то есть с фазой и нулем, а заземления нет. Пока что не установлено и УЗО. Может в стиральной машинке повредиться фазный провод и изоляция. После этого провод может начать касаться металлического корпуса прибора, из-за чего он окажется под определенным напряжением.

Если человек дотронется до корпуса, он станет проводником. Поэтому через него начнет протекать электрический ток. Этот процесс будет продолжаться до тех пор, пока человек не отпустит металлический корпус. Но до этого времени его наверняка потрясет и поколотит из-за воздействия со стороны тока. Наверняка человек будет надеяться и на защиту, которая сможет отключить поврежденный участок, но если нет УЗО, то и защиты нет. Поэтому стоит надеяться исключительно на собственную силу воли. В обратном случае человек просто может потерять сознание и упасть.

Если будет установлено УЗО, то в случае касания металлического корпуса, оказавшегося под напряжением, устройство мгновенно ощутит утечку тока и включится. Поэтому поврежденный участок практически сразу отключится.

Это получается из-за того, что в случае возникновения первых признаков «перекоса» тока на проводах, как фазном, так и нулевом, начинает работать автоматика. Она сразу оставляет стиральную машинку просто обесточенной. Вряд ли человек успеет даже ощутить легкую щекотку по телу. В таком случае человек наверняка больше озадачится характерному щелчку реле, находящегося в прихожей.

При это время, на протяжении которого человек будет ощущать ток, является настолько ничтожным, что у него вряд ли будет возможность и вовсе почувствовать воздействие электрического тока. В настоящее время без проблем можно найти в сети специальное видео, на котором представлено испытание современного УЗО. Там человек берется намерено за оголенный провод, подключенный непосредственно к устройству защитного отключения. После касания к проводу, происходит практически мгновенное включение УЗО. Из-за этого человек даже не ощутил никакого дискомфорта и неприятных ощущений.

Вряд ли кто-то не заметит ту пользу, которую приносит использование УЗО. В двухпроводной системе энергетического снабжения такие устройства должны использоваться в обязательном порядке в наиболее опасных участках электрической сети. В обратном случае возникают некоторые неприятные риски.

Варианты защиты для однофазной сети

Это наиболее распространенный вариант проводки. Применяется в квартирах, общественных и административных зданиях, большинстве частных домов. Используется двухполюсное УЗО.

Схема без применения заземления

В старых домах проводка устроена по системе TN-C. Она не предусматривает заземления, используют 2-жильные кабели.

По правилам вводный автомат устанавливают выше счетчика. Но Энергонадзор запрещает так поступать по той причине, что данный аппарат нельзя опломбировать. Тогда со стороны ввода последовательность устройств выглядит так:

  • счетчик;
  • автомат;
  • УЗО.

Схема без заземления.

Порядок подсоединения прибора защиты:

  1. На контакт L1 заводят красный провод (фазу) от автомата.
  2. На L2 — красный проводник, ведущий в квартиру.
  3. На N1 — синий провод (нейтраль) от автоматического выключателя.
  4. На N2 — синий провод, ведущий в квартиру.

В электрощите с заземляющим проводом

В новых системах TN-S и в усовершенствованных старых TN-C-S заземляющий проводник (PN) расщепляется и заводится в квартиру. Это дает возможность подключить к нему розетки и корпуса приборов. В таких сетях используют 3-жильные кабели. PN-проводник имеет желто-зеленую изоляцию.

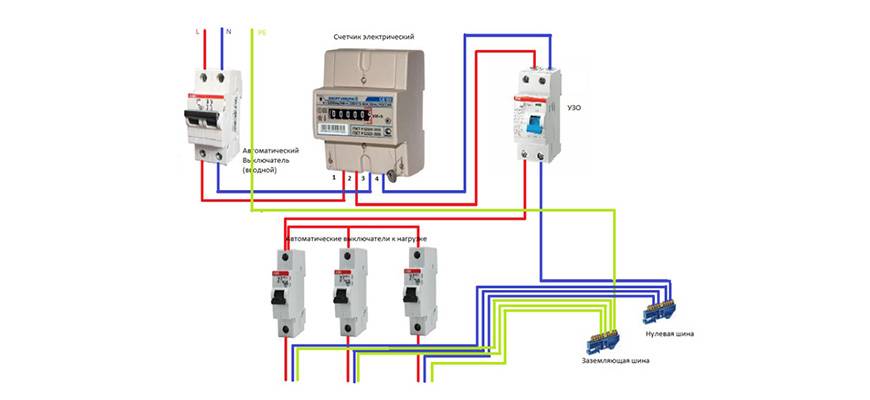

Схема с заземляющим проводом.

Заземление существенно повышает безопасность эксплуатации сети. С корпуса, оказавшегося под напряжением, заряд сразу стекает в контур. УЗО обнаруживает утечку тока и размыкает контакты. При отсутствии заземления это происходит только после того, как пользователя ударит током.

Зануление оборудования, т.е. подключение его к нейтрали, такого эффекта не дает. При замыкании фазы на корпус заряд стекает в нулевой проводник, но токи в катушках дифтрансформатора остаются равными.

Общее УЗО на вводе

В квартире небольших размеров проводку можно не разделять на группы. Это позволит ограничиться установкой 1 прибора защитного отключения на вводе.

Решение обладает следующими преимуществами:

  • низкими затратами;
  • простотой монтажа;
  • возможностью установить в щит другие устройства.

Схема УЗО на вводе.

Недостатки:

  • при утечке будет обесточено все жилище;
  • низкая надежность — при отказе УЗО пользователи остаются без защиты;
  • отсутствует возможность разделить потребителей по допустимому току утечки на 10 и 30 мА;
  • повышается вероятность ложных срабатываний.

Общее вводное УЗО + однофазный счетчик

Если подключение выполнено по правилам и первым установлен вводный автомат, однофазное УЗО располагают после счетчика. Необходимо правильно соединить контакты устройств, иначе Энергонадзор оштрафует домовладельца за попытку мошенничества. Поступают следующим образом:

  1. Второй вывод прибора учета соединяют с контактом L1 аппарата (фазой).
  2. Четвертый — с N1 (нейтралью).
  3. На L2 и N2 заводят провод, идущий в помещение. Эти контакты расположены в нижней части прибора.

Схема УЗО с однофазным счетчиком.

Вводное и групповые УЗО + прибор учета электроэнергии

Это наиболее практичная и безопасная схема. Строится по следующим правилам:

  1. Со стороны ввода устройства устанавливают в таком порядке: главный автомат, счетчик, селективное УЗО (с задержкой срабатывания). Первый аппарат должен иметь конструктивные элементы для опломбирования.
  2. От контактов L2 и N2 провода заводятся на шины. Они нужны для разделения сети на группы, например освещение, санузел, розетки. Кроме того, рекомендуется проложить отдельные линии к мощным приборам: водонагревателю, стиральной машине, электроплите.
  3. От фазной шины заводят провода на контакты L1 групповых УЗО.
  4. От нейтральной — на N1.
  5. К L2 подсоединяют по 1-полюсному автомату.
  6. От N2 провода прокладывают в помещение.
  7. Туда же ведут фазу от второго контакта каждого автомата.

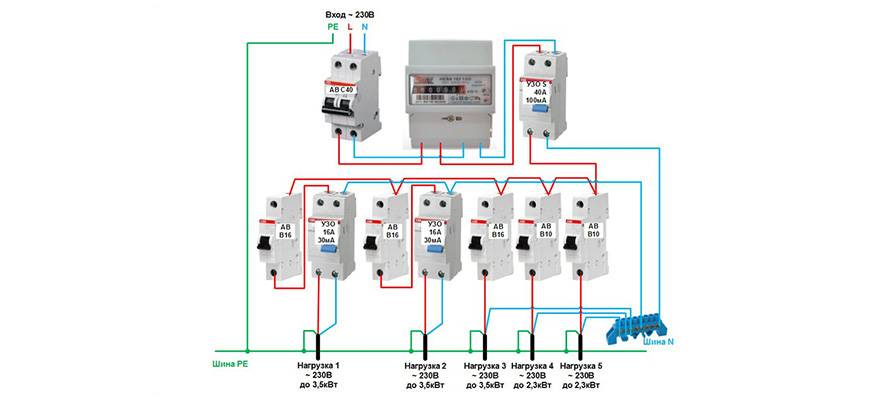

Схема вводного УЗО.

Освещение подключают через УЗО только в деревянных строениях.

Преимущества схемы:

  1. При утечке обесточивается только часть потребителей.
  2. Влажные и сухие помещения запитываются через аппараты с разной чувствительностью.
  3. Групповые УЗО страхуются селективным.
  4. Число разветвлений минимально (соединения являются слабым звеном в проводке).

Недостатки — высокая стоимость и сложность монтажа.

Схема подключения УЗО без заземления

Чтобы надежно работало УЗО, нужна трехпроводная сеть – это двухпроводная электрическая сеть с дополнительным защитным заземлением. Заземление устанавливается с целью защиты человека от тяжелого поражения электрическим током при пробое фазы на корпус электроприбора.

В этом случае имеет место короткое замыкание и сработает электромагнитная защита автоматического выключателя. УЗО также защищает человека от воздействия электрического тока при аварийной утечке тока. Подключается УЗО фазным и нейтральным проводом на верхние клеммы.

С нижних клемм выходят фаза и ноль для нагрузки. Если нет утечек тока, то ток фазы и нейтрали будет идентичным, УЗО не сработает. Если произошла утечка тока, то УЗО вычислит ее и отключит электрическую цепь от сети. Таким образом, УЗО вычисляет токи фазного и нейтрального проводов и при обнаружении разницы токов включается механизм защиты.

Это можно показать на примере. Если возникла аварийная ситуация, произошел пробой изоляции, и фаза появилась на корпусе электрической плиты, то до прикосновения человека УЗО работает в режиме ожидания и не отключается, а при прикосновении человека к токопроводящему корпусу электрической плиты возникает ток утечки по пути – фазовый провод, корпус плиты, человек, токопроводящий пол, что заставит сработать защитный механизм.

Подключение УЗО без заземления

Строительство новых домов предусмотрено с защитным заземлением. При подключении УЗО к однофазной сети с заземлением при нарушении изоляции и замыкании сетевого провода на корпус электроприбора, возникнет ток утечки, который замкнется на токопроводящий корпус электроприбора и сработает защита УЗО.

Давайте представим, что защитное заземление отсутствует. УЗО не сработает до появления тока утечки, а он появится при случайном прикосновении человека к токопроводящему корпусу электроприбора. Ток утечки пройдет по пути сетевого провода, корпус электроприбора и человека стоящего на полу, в результате сработает механизм защиты УЗО.

Схема подключения УЗО с защитным заземлением

Что же получается? При наличии заземления корпуса электроприбора в аварийной ситуации сработает УЗО без прикосновения человека к корпусу прибора, так как возникает ток утечки через заземляющий проводник. В случае отсутствия защитного заземления ток утечки УЗО появится только при касании человека к корпусу находящемуся под напряжением. Во втором варианте человек становится «подопытным кроликом».

Однако время срабатывания защиты УЗО составляет миллисекунды, и человек не почувствует воздействие электрического тока. Даже при полном наличии фазы на корпусе бытового устройства, в лучшем случае вы почувствуете легкое пощипывание. Какую схему подключения УЗО выбрать решать вам.

Однако я советую выбрать установку УЗО с заземлением, и более безопасной защитой. В доме не сложно сделать контур защитного заземления, а в квартире защитное заземления можно взять с корпуса электрощита в подъезде и развести провод заземления по плинтусу к розеткам мощных потребителей тока – это стиральная машина, бойлер, электроплита, розетки в ванной.

Подключение УЗО в двухпроводной сети

Возможны два варианта схемы подключения УЗО без заземления. Для первого случая выбираем УЗО с током утечки 100 мА и рассчитанным на номинальный ток нагрузки всей квартиры, допустим 32 А. Тогда схема будет выглядеть так: – вводной автомат 40 А, учет, УЗО 32 А, автоматы разных групп потребителей.

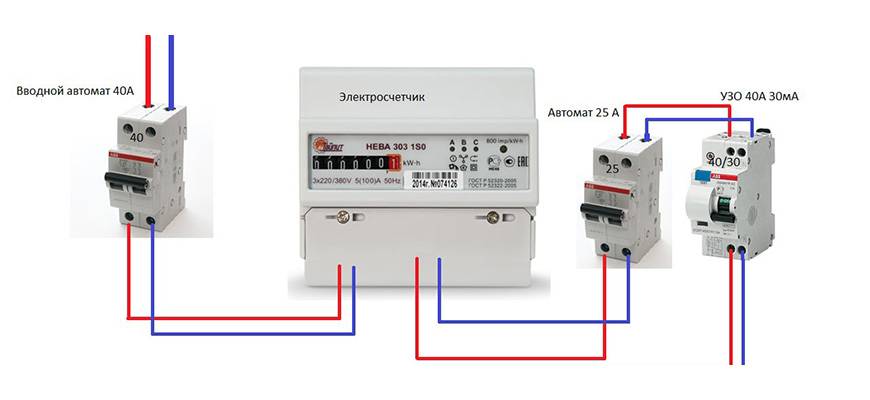

Схема подключения одного УЗО без заземления

У такой схемы есть большой недостаток, при срабатывании защитного механизма УЗО отключается квартира полностью, и для обнаружения неисправности придется лазить по всей квартире. Еще один недостаток такой схемы – это низкая чувствительность УЗО. Ток в 100мА более чувствителен для человека. Вторая схема хоть и дороже, но не имеет этих недостатков.

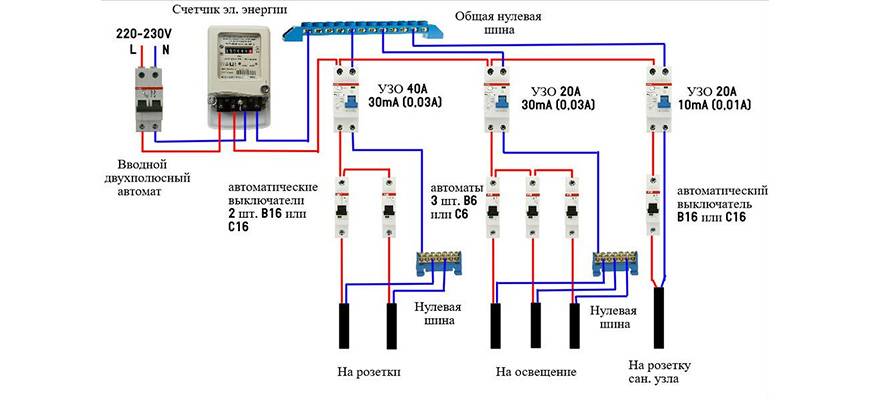

Схема подключения нескольких УЗО без заземления

Эта схема УЗО без заземления содержит – вводной автомат, счетчик, групповые автоматы и УЗО для выбранных автоматов. УЗО выбирается в этой системе на ток 30 мА. При возникшей утечке тока сработает та УЗО, на линии которой возникла неисправность в электрической цепи. На остальных группах автоматов будет присутствовать сеть. Во время подключения УЗО в двухпроводную сеть должны учитываться следующие моменты.

1.Так как УЗО не имеет защиту от к. з. и перегрузки, перед ним нужно ставить автомат. Номинальный ток УЗО выбирается на порядок выше номинального тока автоматического выключателя, так как УЗО может выйти из строя при токах которые больше его номинального значения.

2.Нейтральный провод с выхода УЗО идет только на розетку потребителей, соединять с другими нулевыми проводами нельзя, чтобы не было ложных срабатываний.

Как УЗО работает без заземления (зануления)

Алгоритм работы УЗО (УДТ) без заземления уже рассмотрен выше, поэтому в данном пункте рассмотрим особенности этой работы и противоречивые мнения по надежности данной защиты.

Основной параметр УЗО — номинальный отключающий дифференциальный ток (уставка по току утечки). Ток неотпускания, когда человек уже не может самостоятельно разжать руки и отбросить провод, составляет 30 мА и выше. Поэтому для защиты человека от поражения тока, выбирают УЗО с отключающим током 10 мА или 30 мА (противопожарные УЗО имеют уставку 100 — 300 мА).

Говоря о том, что для защиты человека достаточно УЗО с отключающим током в 30 мА, нужно понимать, такая защита не идеальная при отсутствии заземления. Наличие заземления в паре с УЗО защищает человека при косвенном прикосновении — контакте с открытой проводящей частью оборудования, которая в нормальном режиме работы электроустановки не находится под напряжением, но по какой-то причине оказалась под напряжением. В этом случае до прикосновения УЗО уже сработает. Если же заземления нет, то для срабатывания УДТ ток должен пройти через коснувшегося человека. А это небезопасно, так как из-за длительного
воздействия могут произойти необратимые процессы в организме (сердце, нервная система).

Человеческое сердце работает циклично. Цикл занимает 0,75 — 1 секунду. В одном цикле около девяти фаз: фазы при которых открывается и закрывается клапаны артерий; фазы при которых идет сокращение желудочков и другие). Чувствительность сердца в разные фазы неодинаково. Самая опасная фаза длится примерно 0,2 секунды, и в этот период происходит процесс реполяризации мышц желудочков.

Мышцы сокращаются, когда их клетки воспринимают электрический импульс от головного мозга. Если ток ≈ 0,6 ампер проходит через человека и по времени перекрывает фазу реполяризации мышц желудочков, наступает фибрилляция сердца (сердце останавливается).

Опыты над животными показали, что если пропускать токи до 10 ампер в течение 0,2 секунды, и если это время не перекрывает опасную фазу, то вероятность остановки сердца невысока

Из этого вытекает важное правило — если сократить время воздействия тока, то можно снизить вероятность несчастного случая

Длительность прохождения тока через человека зависит от скорости срабатывания защитной автоматики. Время срабатывания современного УЗО порядка 0,03 — 0,05 секунд, и этого хватает, чтобы снизить вероятность прохождения тока в период опасной фазы работы сердца. Конечно это не гарантированная защита в цепи с УЗО без заземления, но даже такая защита лучше, чем ее отсутствие. Поэтому УЗО в домах с проводкой из двух проводов (фаза и ноль, отсутствие заземления) можно и нужно устанавливать.

Подводя итог, можно отметить, что УЗО без заземления работает. А все сомнительные доводы в обратном базируются на подмене или непонимании основных понятий.

Подключение УЗО в квартире

Типовая схема подключения УЗО в квартире приведена на рисунке. Видно, что общее УЗО включается как можно ближе к вводу, но после счетчика и главного (подъездного) автомата.

Там же на врезке показано, что в системе TN-C общее УЗО включать нельзя. При необходимости отдельных УЗО для групп потребителей их включают сразу же ЗА соответствующими автоматами, выделено желтым на рисунке.

Номинальный ток вторичных УЗО берут на ступень-две выше, чем у «своего» автомата: для ВА-101-1/16 – 20 или 25 А; ВА-101-1/32 – 40 или 50 А. Но это в новых домах, а в старых, где защита нужнее всего: земли нет, проводка аховая? Кто-то там обещал просветить на предмет подключения УЗО без земли. Верно, как раз до этого дело и дошло.

  • Помните, что:
  • Ставить общее УЗО или дифавтомат на квартиру с проводкой TN-C недопустимо.
  • Потенциально опасные потребители должны быть защищены отдельными УЗО.
  • Защитные проводники розеток или розеточных групп, предназначенных для подключения таких потребителей, должны быть кратчайшим путем заведены на ВХОДНУЮ нулевую клемму УЗО, см. схему справа.
  • Допускается каскадное включение УЗО при условии, что верхние (ближние к электровводу УЗО) менее чувствительны, чем оконечные.

Человек сообразительный, но незнакомый с тонкостями электродинамики (чем, кстати, грешат и многие дипломированные электрики-силовики) может возразить: «Погодите, а в чем проблема-то? Ставим общее УЗО, заводим на его входной ноль все РЕ – и готово, защитный проводник не коммутируется, заземлились без земли!»

Так, да не так. Отрезок РЕ с соответствующим отрезком нуля и эквивалентным сопротивлением потребителя R образуют петлю, охватывающую магнитопровод дифтрансформатора, см. принцип работы УЗО-Д. Т.е., на магнитопроводе появляется ПАРАЗИТНАЯ обмотка, нагруженная на R. Хотя R мало (48,4 Ом/кВт), на синусоиде в 50 Гц влиянием паразитной обмотки можно пренебречь: длина волны излучения – 6000 км.

Электромагнитное поле установки и шнура к ней также исключаем из рассмотрения. Первое сосредоточено внутри аппарата, иначе он не пройдет сертификацию и не поступит в продажу. В шнуре же провода проходят вплотную друг к другу, и их поле сосредоточено между ними независимо от частоты, это т. наз. Т-волна.

Но при пробое на корпус электроустановки или при наличии наводок в сети по паразитной петле проскакивает короткий мощный импульс тока.

  1. В зависимости от конкретных факторов (просчитать которые точно может только специалист с опытом научной работы и на мощном компьютере) возможны два варианта:
  2. «Анти-дифференциальный» эффект: всплеск тока в паразитной обмотке компенсирует разбаланс токов в фазе и нуле и УЗО будет, что называется, мирно сопеть носиком в подушку, когда на проводах уже повисла скрюченная головешка. Случай исключительно редкий, но крайне опасный.
  3. Также возможен «супер-дифференциальный» эффект: наводка усиливает разбаланс токов, и УЗО срабатывает без утечки, побуждая хозяина к тягостным размышлениям: почему то и дело выбивает УЗО, если в квартире все исправно?

Величина обоих эффектов сильно зависит от размеров паразитной петли; тут сказывается ее открытость, «антенность». При длине РЕ до полуметра эффекты пренебрежимо малы, но уже при его длине в 2 м вероятность несработки УЗО возрастает до 0,01% По цифрам это мало, но по статистике – 1 шанс из 10 000. Когда речь идет о человеческой жизни, это недопустимо много. А если в квартире без заземления проложена паутина из «защитных» проводников, то чего удивляться, если УЗО «вышибает» при включении зарядки мобильника.

В квартире с повышенной пожароопасностью допустимо, при обязательном наличии индивидуальных УЗО потребителей, включенных по рекомендуемой схеме, ставить и общее ПОЖАРНОЕ УЗО на 100 мА разбаланса и с номинальным током на ступень выше, чем у защитных, независимо от тока отсечки автомата.

В описанном выше примере для хрущевки нужно подключить УЗО и автомат, но не дифавтомат! При выбивании автомата УЗО должно остаться в работе, иначе резко возрастает вероятность несчастного случая.

Поэтому УЗО по номиналу нужно брать на две ступени выше автомата (63 А для разобранного примера), а по разбалансу – на ступень выше оконечных 30 мА (100 мА). Еще раз: в дифавтоматах номинал УЗО делают на ступень выше тока отсечки, поэтому для проводки без земли они не годятся.

https://youtube.com/watch?v=BqzJmxvtRfo

Однофазное УЗО

В квартирах жилых домов электричество поступает к каждому потребителю по однофазной сети с номинальным напряжением 220 В. Соответственно, для защиты от утечки тока используется однофазное УЗО, рассчитанное на нагрузку до 63А и способное мгновенно отключать подачу электроэнергии при возникновении нештатных ситуаций.

Обычно схема УЗО наносится на его корпус, обеспечивая правильное подключение устройства. В том числе и УЗО в двухпроводной сети без заземления, как один из вариантов. Это позволяет исключить некорректную работу и выход из строя данного прибора.
Подключение однофазного устройства осуществляется с помощью двух проводов – фазного и нулевого, которые соединяются с клеммами ввода. На выходе также имеется две клеммы, предназначенные для подключения соответствующих проводов. Перед выполнением монтажных работ необходимо обесточить всю электрическую сеть. Сам прибор должен свободно помещаться в распределительном щитке.

Подключенное однофазное УЗО обладает следующими положительными качествами:

  • Появляется возможность ограничения коммутационных и грозовых импульсных напряжений значением до 2000 вольт.
  • Возможность подключения к прибору алюминиевых и медных проводников.
  • Повторное заземление нулевого проводника не вызывает потерю чувствительности.
  • Все защитные устройства этого типа оборудованы яркой световой индикацией, указывающей на наличие или отсутствие сетевого напряжения.
Поделитесь в социальных сетях:FacebookTwittervKontakte
Напишите комментарий
