Из каких материалов изготавливаются обсадные пластиковые конструкции
Пластиковую продукцию все чаще стали использовать при обсадке.
Изделия изготавливают из следующих материалов:
- Поливинилхлорид. Этот вид труб ПВХ имеет много преимуществ. Жидкость, проходящая внутри, не приобретает неприятного запаха. На внутренних стенках элементов не образуется налет. Обсадные пластиковые трубы не разрываются, если в них замерзает вода. На них также имеется резьба, обеспечивающая надежное соединение. Длина деталей составляет 3-5 м и зависит от диаметра трубы.
- Полиэтилен низкого давления (ПНД). Детали отличаются повышенной плотностью, устойчивостью к нагрузкам и деформации при сжатии и растяжении. В полости труб не образуется налет. Они устойчивы к воздействию химических средств и коррозии.
- Непластифицированный поливинилхлорид (НПВХ). Этот тип изделий больше подходит для устройства обсадных колонн. Изделия изготавливаются из прочного материала с низкой теплопроводностью, высоким качеством соединительных элементов и небольшим коэффициентом расширения. НПВХ-трубы не пропускают к области фильтрации подземные стоки и не подвержены коррозии.
Чаще всего используют поливинилхлоридные изделия
Из-за невысокой прочности трубную конструкцию этого вида применяют осторожно, опуская в обсадку вертикально
Особенности обсадки и варианты соединения труб
При выполнении работ по обсадке скважин полимерная трубная продукция может собираться самостоятельно, но также допускается её совмещение со стальными трубами. Спуск пластиковых конструкций вех типов (НПВХ, ПНД и ПВХ) выполняется таким же способом, как и элементов из металла. Ниже приведён пример с конкретными цифрами.
- сначала производится бурение грунта с помощью бура диаметром 14 см на глубину 3-5 метров;
- затем осуществляется этап проходки бурильной установкой диаметром 13 сантиметров до точки водоносного пласта;
- далее в пробуренный канал по мере углубления выполняется спуск обсадных пластиковых труб диаметрами 12,5 см.
Ствол скважины должен быть ровным, иначе при опускании элементов обсадки вся конструкция может поломаться.
Очень важный момент – это метод соединения труб. Выбирая его, всегда надо помнить об основном задании обсадной конструкции – сохранение герметичности. Сегодня существует три способа стыковки её элементов.
Самым удобным, но не менее надежным, чем все остальные, является резьбовое соединение труб
Резьбовое соединение. Эксперты относят использование труб с резьбой к категории разумных решений. Но здесь есть один нюанс: преимущество в виде высокой надёжности стыков нивелируется относительной дороговизной такого метода. У многих рядовых обывателей может возникнуть вопрос, связанный с размерами обсадных труб для скважин. Звучит он так: допускается ли использование резьбовых фитингов, если длина элементов обсадки будет порядка 13 метров? Да, допускается, но следует учесть, что при этом может уменьшиться полезный внутренний диаметр скважины. А данный фактор ограничивает выбор погружного насоса.
Сварочное соединение. Это весьма сомнительный способ, поскольку герметичность сварочных швов напрямую зависит от уровня профессионализма сварщика
И даже если работа будет выполнена качественно, следует принять во внимание, что наименее устойчивы к воздействию коррозии именно сварные швы. Поэтому срок эксплуатации обсадной колонны сокращается
Соединение сваркой считается более приемлемой технологией для обустройства магистралей на открытых участках. Тогда существует возможность своевременно обнаружить разрушение стыка и купировать его до возникновения аварийной ситуации.
Монтаж в раструб. В этом случае трубы соединяются через уплотнительное кольцо. Назвать такой способ надёжным можно лишь с большой натяжкой. Обусловлено это отсутствием возможности контролировать качество установки труб и вероятностью просадки при эксплуатации.
Виды насосов
Подъём воды из скважин осуществляется с помощью разных видов насосного оборудования. Бывают ручные и механические насосы. Они, в свою очередь, подразделяются на подклассы.
Ручные
Ручные аппараты могут быть штанговыми и поршневыми. Штанговые применяют в том случае, если высота транспортировки воды больше 7 м. Поршневые, соответственно, при меньшей глубине скважины.
- Штанговый насос. В состав такого устройства входит: насосный цилиндр, который крепится на конце водоподъёмной системы, комплект штанг с поршнем, приводной механизм ручного типа расположенный на поверхности скважины.
- Поршневой насос. Устройство этого вида очень напоминает штанговый тип. Но есть и различия. Главная характеристика поршневого насоса — это рабочая глубина (не более 7 м). Поршневой насос монтируется на конце водоподъёмных труб. Обычно монтаж осуществляется на уровне примерно одного метра от поверхности земли.
Механические
Для доставления вод из скважин на поверхность используются такие виды механических насосов: центробежные, шестерёнчатые, а также электромагнитные.
Большинство бытовых скважин оснащаются обычными центробежными насосами, для которых не требуются трубы больших диаметров
Каждый тип имеет свои особенности:
- центробежные аппараты производят из нержавеющей стали. Их электродвигатель имеет защиту от «сухого хода»;
- электромагнитный насос. Такой вид прибора не требует смазки, а также не имеет трущихся поверхностей и деталей, которые вращаются. Погружается прямо в воду;
- гидравлический насос. Требует для своей работы постоянного, бесперебойного электроснабжения
Назначение обсадной трубы
Обсадная колонна предназначена для защиты стенок скважины от обрушения, чтобы выработанные породы из прилежащих пород почвы не попадали в ее ствол. Поэтому опускать трубные изделия в скважину следует при ее разработке. Соединения элементов обсадной колонны отличаются высокой плотностью, что не допускает проникновение в ствол неочищенных почвенных вод. В результате потребитель получает чистую питьевую воду, добываемую из глубоко расположенных водоносных горизонтов.
Процесс эксплуатации подземной скважины предполагает воздействие не только больших нагрузок, но и различной агрессивной среды.
Отвечая на вопрос, какую трубу использовать для скважины на воду, можно сказать, что обсадная труба должна быть изготовлена из материалов, которые отвечают следующим требованиям:
- Высокие прочностные характеристики.
- Устойчивость к значительному давлению со стороны грунта.
- Стойкость к образованию коррозийных процессов, вследствие постоянного воздействия водной среды.
Такие свойства присущи следующим материалам:
- Сталь нержавеющая и с оцинкованным покрытием.
- Различные полимеры.
- Асбестоцемент.
На выбор конкретного материала для изготовления обсадной трубы влияют геологические особенности грунта на участке и другие условия, характерные только для этой местности. Нужно заранее знать, как вытащить трубу из земли, когда это потребуется.
В чем отличие от труб ПНД
Трубы ПНД производятся из полиэтилена низкого давления, который проходит особую обработку и в результате обретает пластичность и высокую стойкость к температурным воздействиям. Трубы ПНД – основной конкурент ПВХ труб в сфере обустройства внутридомовых инженерных систем. Чаще всего ПНД используется для установки систем холодного водоснабжения и хозяйственно-бытовой, дренажной и ливневой канализации безнапорного и напорного типа.
Основные различия изделий из ПНД и ПВХ:
- в отличие от труб ПНД, которые монтируются только встык или методом электромуфтовой сварки, трубы ПВХ могут соединяться раструбным способом с помощью собственной резьбы, в том числе с использованием различных фитингов;
- ПНД более стоек к низким температурам, тогда как ПВХ трубы могут трескаться на морозе (но для установки в скважине это не проблема, поскольку в этом случае изделия располагаются ниже глубины промерзания грунта);
- трубы из ПВХ дешевле аналогов из ПНД в среднем на 10-20%, но все зависит от конкретного производителя и марки изделий.
Общими свойствами ПВХ и ПНД труб является стойкость к агрессивным химическим веществам, способность выдерживать высокие температуры от 60 до 80°С, а также высокая механическая прочность.
Пластиковые или металлические? — вот в чем вопрос
Выбор зависит от того, какую проводку и в каких условиях Вы планируете выполнять. И также требует опираться на нормативы, прописанные в ПУЭ. Но это общие слова, потому сразу перейду к конкретике.
Металлические трубы практически не применяются в электромонтаже
И это первое, что Вам нужно знать. Трубы из нержавеющей или оцинкованной стали, алюминия, латуни в продаже встречаются все реже, они становятся гораздо менее востребованы и уходят в прошлое. В основном из-за невозможности конкурировать по стоимости с пластиковыми аналогами при тех же примерно эксплуатационных характеристиках.
Где не обойтись без металлорукавов, так это при монтаже электросетей в пожароопасных зонах: как внутри, так и вне помещений (ПУЭ, глава 7.4 «Электроустановки в пожароопасных зонах»).
В деревянном здании для электромонтажа требуется оцинкованный металлорукав
В работе трудоемко, по финансам затратно, но при организации электропроводки в доме из древесины «игра стоит свеч» – а точнее, дорогого стоит ваше спокойствие.
То есть, металлорукав более чем оправдан при монтаже кабеля в деревянных домах, складах, в производственных помещениях, где повышенный риск возгорания. А вот полиэтилен, как горючий материал, категорически не рекомендуется. Зато рекомендуется в большинстве других ситуаций.
Подробнее о преимуществах пластиковых труб
Чаще всего для их производства применяют ПВХ (поливинилхлорид), полипропилен, ПНД и ПВД (полиэтилен низкого или высокого давления соответственно), полиамид (самый высокий уровень устойчивости и цены). Производятся в двух типах — жесткие и гофрированные. Преимущества пластиковых систем:
- живучесть (при правильной эксплуатации до 30-50 лет),
- легкость самой конструкции, а также простота монтажа,
- механическая прочность,
- устойчивость к коррозии,
- широчайший ассортимент размеров и крепежных аксессуаров.
Для простоты понимания, где и какие трубы целесообразны, распределим их по сфере применения.
Стойкость к горению — обязательное качество для электромонтажа внутри помещений
Гладкая труба из ПВХ
В основном для проводки внутри зданий прокладывают гофрированные и гладкие трубы из ПВХ (поливинилхлорида). Главное достоинство такого материала в том, что он не поддерживает горение. В том числе за счет герметизации с применением муфт в процессе монтажа. Горение невозможно там, где нет поступления кислорода.
Однако, ПВХ быстро разрушается и трескается под воздействием солнечных лучей, потому не применяется при внешних монтажных работах. А что применяется? Смотрите ниже.
Наружная электропроводка требует иных решений
Здесь не обойтись без труб из полиэтилена низкого давления (ПНД) или полиамида. Это материалы, устойчивые к морозам, влаге, агрессивным веществам и ультрафиолетовому излучению. Они защищают кабель при прокладывании от повреждений, выполняют функцию защиты от возгорания.
Гофра из ПНД с зондом для протяжки
Визуально подходящие для наружного размещения трубы производят в черном цвете, как минимально восприимчивом к разрушительному воздействию ультрафиолета.
А если закладывать в землю?
При закладывании в траншею лучше всего полиэтиленовая (опять-таки ПНД), причем двустенная (двухслойная). Зачем двустенная? Наружная гофра помогает достичь высокой прочности и способности выдерживать высокие нагрузки, а внутренняя ровная поверхность обеспечивает быструю и легкую протяжку кабеля по всей длине.
Двустенная защитная красная гофра в бухте
Часто трубы для закладки в землю выполняют в оранжевом или красном цвете, что не лишено смысла. Яркий цвет бросается в глаза и дает понять — здесь проложен кабель в трубах, не копать и не бурить!
В продаже встречается два вида: не армированные и армированные (более прочные, так как в их конструкции применяется стальная проволока). Вторые закладывают на участках с потенциально высокими нагрузками на сжатие. Что касается диаметров, при монтаже на коттеджных и дачных участках зачастую достаточно диаметра 40-50 мм, а для промышленных объектов вплоть до 200 мм.
Для удобства и наглядности соберу рекомендации в виде таблицы
Рекомендованные материалы труб в зависимости от способа электромонтажа
А вообще без трубы можно? Можно (конкретные условия читайте в ПУЭ), особенно если прокладывать в траншеях бронированные кабели с высокими гидроизоляционными характеристиками. НО нерационально: прокладывание простого кабеля в защитной трубе обойдется дешевле, чем спец бронированных марок.
Как монтировать обсадные изделия из ПВХ
Диаметр будущей скважины зависит от диаметра выбранной трубы. Чем больший выбран диаметр, тем большей производительностью будет обладать водозабор. Допустим, выбор сделан в пользу трубы с наружным диаметром 125 мм. Тогда максимальный диаметр бура должен составлять порядка 140 мм.
Порядок обустройства скважины будет иметь следующий вид:
- Первые 3-5 м грунта бурятся максимальным по диаметру буром. В нашем случае это 140 мм;
- далее устанавливают бур меньшего диаметра (130 мм);
- продолжают бурение до достижения водоносного слоя. Он определяется по наличию энергичного притока воды в скважину;
- в готовое отверстие вставляется обсадная труба для скважины ПВХ;
- по мере углубления первой части трубы производится ее наращивание второй частью. Для этого используется резьбовое соединение. Перед закручиванием резьбы на нее накручивается герметизирующая лента или вставляется специальный резиновый уплотнитель. Соединение не должно пропускать внутрь трубы жидкость извне;
- таким способом наращиваются все остальные участки трубы;
- промежуток между стенками обсадной трубы и почвой заполняется жидким бетонным раствором. Как вариант — можно произвести засыпку мелким щебнем, если для него будет место;
- самая верхняя часть шахты, находящаяся около поверхности почвы, должна быть утеплена. Это необходимо для защиты ПВХ от морозов;
- надземную часть скважины рекомендуется оформить в виде закрытого колодца, а саму трубу прикрыть заглушкой.
Подбор трубы по дебиту скважины
Дебит представляет собой важнейшее свойство слоя, в котором имеются водные запасы, характеризующее возможности скважины по выдаче конкретного объема кубометров воды в час. Во время буровых работ специалисты определяют показатель отдачи воды, который должен быть зафиксирован в паспорте скважины по окончании работ. Это документ выдают хозяину.
Предварительный подбор насоса осуществляют, учитывая паспортный дебит. Стереотип о прямой зависимости отдачи воды от диаметра трубы не совсем верен
Большее значение в таком случае имеет скважность фильтра (то есть процент отверстий от его общей площади), а также качество самой водоносной породы. Так, через песок с крупными зернами вода проходит в несколько десятков раз эффективнее, чем сквозь пылеватую почву
Асбестоцементные трубы
Образцы труб из асбестоцемента
Ещё один издавна применяющийся для обустройства скважин вариант, который, правда, подходит лишь в качестве обсадной трубы, а водоподъёмную вам всё равно придётся подбирать из другого материала. За многие десятки лет асбестоцементные изделия доказали наличие у себя следующих положительных сторон:
- Длительный эксплуатационный срок;
- Отсутствие коррозийных процессов;
- Химическая инертность;
- Дешевизна. Вот примеры цен на некоторые позиции:
| Сечение, мм | Длина, мм | Вес, кг | Стоимость, руб. |
| 100 | 3950 | 26,5 | 340 |
| 150 | 3950 | 37 | 510 |
| 200 | 3950 | 59 | 1100 |
| 200 | 5000 | 75 | 1300 |
| 250 | 5000 | 125 | 1800 |
| 300 | 5000 | 140 | 2600 |
| 350 | 5000 | 185 | 3600 |
| 400 | 5000 | 225 | 4100 |
| 500 | 5000 | 390 | 7500 |
Но большое количество недостатков очень сильно ограничивает применение труб из асбестоцемента:
- Необходимость бурения шахты гораздо большего диаметра из-за значительной толщины стенок изделий;
Здесь можно наглядно убедиться в большой толщине стенки трубы из асбестоцемента
- Хрупкость материала. Случайный удар или значительное движение грунта могут нанести радикальные повреждения асбестоцементному цилиндру;
- Огромный вес каждого образца, что ощутимо усложняет транспортировку;
- Сложная инструкция монтажа, вытекающая из двух предыдущих пунктов;
Установка трубы из асбестоцемента в пробуренную шахту
Асбестоцементные трубы
Трубы, изготовленные из асбестоцемента, уже длительное время используются в водоснабжении. Они надежные и долговечные, не подвержены коррозии и что самое главное, абсолютно безопасны для здоровья. Отдельно следует отметить срок эксплуатации асбестоцементных труб, который измеряется многими десятилетиями. Стоимость асбестоцемента невысокая, поэтому обсадные трубы, изготовленные из него, считаются самыми дешевыми.
Асбестоцементные трубы
Бытует мнение, точнее, миф, якобы асбестоцемент – это канцерогенное вещество, которое при попадании в питьевую воду увеличивает шанс возникновения рака. В действительности это не было подтверждено ни одним ученым за многие годы использования материала, да и современные фильтры способны эффективно удалять все волокна асбестоцемента. Словом, если асбестоцементные трубы и способны вредить организму, то и в этом случае переживать не стоит, поскольку количество волокон, присутствующих в воде, будет практически нулевым.
Но в чем подвох?
А подвох в том, что стенки очень тонкие и хрупкие. Дабы придать трубам необходимую прочность, их делают толще (по сравнению со стальными трубами). И если внутренний диаметр требуется один, то диаметр скважины должен быть больше него, что повышает стоимость работ.
Более того, по причине своей хрупкости асбестоцемент сложен в плане монтажа, а все дальнейшие буровые работы в скважине исключаются. Даже если скважина заилится, восстановить ее уже невозможно.
Достоинства и недостатки
ПХВ трубы для водопровода имеют множество преимуществ:
- Небольшой вес изделий. Благодаря этому упрощается выполнение монтажных работ.
- Доступная цена.
- Труба водопроводная ПВХ устойчива к коррозии. Изделие не гниет и не подвергается деформации в процессе эксплуатации.
- Высокая устойчивость к воздействию ультрафиолетовых лучей.
- Долговечность материала.
- Не имеют специфического запаха. Такие изделия прекрасно подходят для обустройства питьевого водоснабжения.
- Гладкая внутренняя поверхность препятствует образованию различных отложений.
Если говорить про недостатки, водопроводные трубы ПВХ их имеют, но они настолько незначительные, что не оказывают никакого негативного влияния на работу системы водоснабжения. В их числе:
- Низкая устойчивость к механическим повреждениям.
- Необходимость утепления, если система водоснабжения будет эксплуатироваться при низких температурах.
- Снижение пластичности при воздействии низких температур.
Какой материал лучше для водопровода, решать вам. Если вы хотите, чтобы система водоснабжения прослужила длительное время, отдайте предпочтение изделиям из ПВХ.
Расчет диаметра эксплуатационной трубы для скважины на воду
Диаметр трубы выбирается с учетом следующих обстоятельств:
- особенностей участка, где устанавливается скважина;
- целей ее сооружения;
- параметров погружного насоса.
Для бытовых нужд, по обыкновению, используются погружные насосы трех- и четырехдюймового диаметра. Диаметр просчитывается следующим способом: к диаметру силового оборудования (74 мм или 100 мм) прибавляется 4 мм зазора и 15 мм толщины стенки полимерной трубы. Исходя из этих данных подбираются изделия с подходящими параметрами. Как правило, бурение достаточного сложного гидротехнического сооружения, каким является скважина, проходит в непростых гидрогеологических условиях. Зачастую требуется использование нескольких обсадных колонн с различными значениями диаметра. Поэтому при сооружении скважины вполне возможно внесение коррективов в конструкцию по ходу ее возведения.
Важным параметром при выборе труб является их диаметр, от которого, в свою очередь, зависит подбор насоса
В большинстве случаев, с целью снижения расходов на обустройство, изначально ориентируются на меньшее значение диаметра труб обсадной колонны. Это отражается на конечном диаметре скважины, что предполагает возможность использования исключительно трехдюймового бытового погружного насоса. А разница в стоимости трехдюймового и четырехдюймового силового оборудования весьма существенна, хотя эксплуатационные характеристики практически идентичны.
Какую трубу лучше использовать для скважины
Приняв решение относительно создания автономной системы водоснабжения, придется столкнуться с непростым выбором: какую трубу лучше использовать для обустройства скважины? Выбор обсадной трубы обусловливаетcя несколькими обстоятельствами:
- структурой грунта;
- диаметром скважины;
- глубиной бурения;
- расположением водоносного слоя;
- выбранной технологией проведения бурильных работ;
- возможностью проникновения сточных и поверхностных вод (верховодки);
- уровнем пролегания вышестоящих водоносных слоев.
Выбор сравнительно невелик, конструкции выполняются из следующих материалов:
- асбоцемента;
- металла;
- полимеров.
Выбирая обсадную трубу, чтобы защитить скважину от разгерметизации, т.е., попадания воды из верхних слоев, отличающейся, по обыкновению, не лучшим качеством, и проникновения извне песка и других загрязняющих пород, следует позаботиться:
- о прочности и долговечности эксплуатации, надежности преграды на пути обрушения стенок колодца;
- о том, чтобы выбранный материал не влиял, контактируя с водой, на изменение ее химического состава и снижение качества.
Выбор тубы для обсадки скважины зависит от типа грунта, глубины залегания вод и прочих факторов
Решать, какую трубу лучше выбрать для скважины, следует исходя из конкретных условий, а не руководствуясь исключительно общими соображениями.
Как подобрать трубу, ориентируясь на предполагаемую глубину скважины
В разных местах грунт имеет разнообразную структуру, которая может иметь отличающуюся степень подвижности. Поэтому для правильного выбора трубы необходимо знать, с какого слоя насос будет качать воду. О глубине залегания водного пласта, равно как и о том, в каком состоянии находится грунт, можно узнать у тех, кто живет по соседству, либо провести инженерно-геологическую экспертизу на заказ.

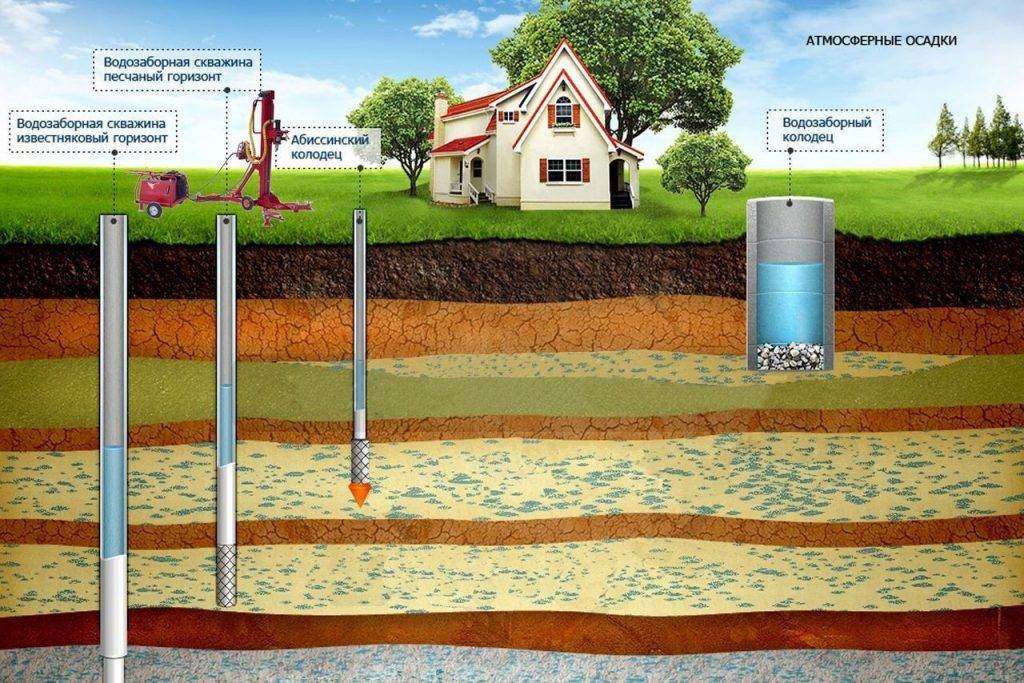

Скважины по глубине делятся на три вида:
- Абиссинская. Её глубина до 10 м, а питают ее поверхностные воды. Трубы, подходящие для данной скважины, имеют диаметр 32 мм.
- «На песок». Глубина ее может варьироваться от 10 до 80 м. Обсадка производится с помощью трубы на 90 или 125 мм. С помощью такой скважины можно обеспечить водой загородный дом. К примеру, именно к этому типу относятся 99% скважин.
- Артезианский вариант (иначе называется «на известняк»). Рассчитан на слой залегания воды, находящийся, в основном, на глубине 80 и более метров. Это уже 3-ий и более водоносный горизонт. По типу насоса будет подбираться и труба, имеющая сечение от 120 мм и более.
Соединение
Сборку в колонну обсадных труб обеспечивают три способа: резьбовой, сварной и с помощью муфты. Основные требования к соединению – герметичность и прочность, обеспечивающие качественную работу трубопровода при подъеме воды из источника. Надежность крепления отражается в характеристике:
- резьбовая сборка самая дорогостоящая, но отличается безупречной герметичностью и быстрым монтажом. Опущенная в выработку конструкция не допускает просадки между составными частями, соединения выдерживают давление грунта. Сечение трубы при резьбовом варианте сборки не изменится, что позволяет сохранить плановые затраты на бурение и использовать насос в соответствии с выбранным диаметром обсадного изделия;
- сварное соединение выполняется при поэлементном погружении конструкции в шахту, и качество сварного шва зависит от квалификации сварщика. Термическая обработка металла снижает устойчивость к коррозии, и требуется дополнительная защита шва, возникает деформация собранной обсадки. Некачественная сварка повлияет на герметичность крепления, что приведет к попаданию сточной воды. Стоимость изделий без резьбы дешевле, но сварочное соединение удорожает монтажные работы;
- сборка с помощью муфты применяется для асбоцементных конструкций в связи с их хрупкостью. Надежность стыков при такой сборке снижается. Муфта увеличивает диаметр трубы, что приводит к дополнительным расходам при бурении шахты и не гарантирует герметичность соединения.
Полимерные трубы для водяных скважин
Сравнительно недавно обсадные трубы стали изготовлять из полимерных материалов: полипропилена, полиэтилена низкого давления и непластифицированного поливинилхлорида.
Основными преимуществами пластиковых труб для бурения скважин можно назвать следующее:
- Устойчивость к образованию коррозии даже при постоянном воздействии воды.
- Стойкость к разрушению в почве и развитию вредных микроорганизмов, включая болезнетворные бактерии.
- Отсутствие выделений в воду вредных элементов.
- Приемлемая цена и сравнительно небольшая масса.
Полимерные изделия характеризуются невысокой прочностью, что допускает использование таких изделий на глубине не более 60 метров.
Планируя бурение скважины на своем участке, выполнение ее установки лучше всего доверить профессионалам из буровой компании. Зная особенности материала, используемого при изготовлении трубы для водяных скважин, легче и проще общаться с менеджером строительного магазина или буровой компании, который может предложить товар низкого качества по несоответствующей цене.
Какие лучше пластиковые трубы?
Данный фактор в свое время и стал причиной увеличения популярности пластиковых труб – они отличаются полной устойчивостью к воздействию влаги, поэтому их можно с успехом использовать в водяных скважинах. Конечно, это касается далеко не всех видов пластиковых изделий, но есть и подходящие варианты.
Для обустройства скважин используется два вида пластиковых труб:
- Полиэтиленовые трубы высокого и низкого давления (ПЭ и ПНД). Характеристики данных труб выглядят следующим образом: плотность – 0,95 г/см3, предел текучести – 20-30 МПа, модуль упругости – 900 МПа, допустимое напряжение – 50-63 МПа.
- Трубы из непластифицированного поливинилхлорида (НПВХ). Этот материал имеет плотность 1,4 г/см3, предел текучести на растяжение – 50-56 МПа, модуль упругости – 3000 МПа, а напряжение труб – 100-125 МПа.
Какой размер лучше?
Размер скважины не имеет прямого отношения к ее производительности, поэтому при планировании опирайтесь, прежде всего, на глубину залегания водоносного слоя (определяется специальной экспертизой) и собственными финансовыми возможностями. Для дачи или летнего домика лучше всего подойдет диаметр 50 мм – так Вы сумеете сэкономить на бурении и насосном оборудовании, и при этом получить необходимый объем воды для полива и отдыха.
Если скважина будет располагаться возле места постоянного жительства, лучше использовать больший диаметр – при условии, что уровень воды находится на глубине ниже 50 метров. В этом случае Вы сможете максимально быстро добывать чистейшую воду, не имеющую никаких вредных примесей и солей, оказывающих негативное влияние на организм.
Достоинства труб из поливинилхлорида
По своим качествам изделия из ПВХ (нПВХ — буква н означает непластифицированный) ничем не уступают металлическим аналогам, а в некоторых случаях даже выглядят более предпочтительно:
- Небольшой вес материала, благодаря чему появилась возможность осуществлять работу практически в одиночку;
- снижаются затраты на транспортировку изделий к месту работы, а также их установку в скважины;
- использование резьбового соединения труб между собой предотвращает попадание внутрь трубы грунтовых вод верхнего уровня;
- долговечность ПВХ (нПВХ). По заверениям производителей, пластиковая обсадная труба для скважин, при условии правильного монтажа, служит не менее 50 лет;
- инертность практически ко всем химическим реагентам. Это дает возможность производить очистку труб любыми химическими средствами;
- стойкость к коррозии, гниению, разложению;
- Жесткость труб ПВХ сохраняется в течение всего срока эксплуатации;
- сохранение на протяжении всего срока службы нормальной пропускной способности благодаря гладким внутренним стенкам;
- безопасность для людей. Качество питьевой воды не меняется от взаимодействия с поливинилхлоридом;
- достаточная механическая прочность;
- невысокая стоимость установки;
- имеется возможность использовать буры меньшего диаметра, чем при установке асбестоцементных или металлических труб;
- небольшая цена самого материала;
- материал нПВХ устойчив к низким температурам.
Особенности монтажа
Перед началом буровых работ определяют глубину залегания водоносного слоя и приблизительный дебит будущей скважины. Это можно узнать, сверившись с геодезическими данными соседей (если у них на участке также есть скважина), либо с помощью специальных карт местности. Бурят скважину с помощью буровых установок, причем первые 3 метра – с помощью бура большего диаметра, а затем – меньшего. По достижению водоносного слоя в скважину устанавливают первую трубу.
Рекомендуем ознакомиться: Вентиляция и воздуховоды прямоугольной формы сечения
Собственно процесс укрепления стенок скважины выглядит так:
- после установки первой трубы меньшего диаметра на нее наращивают следующую, используя раструбное резьбовое соединение;
- таким способом устанавливают и последующие трубы, исходя из глубины скважины;
- промежуток между стенкой скважины и внешней частью трубы заполняют жидким цементом или мелким щебнем для неподвижной фиксации сооружения;
- верхнюю часть обсадной трубы, достигающую глубины промерзания грунта, утепляют с помощью любого теплоизолирующего материала (минеральная вата, пенопластовая или полистирольная скорлупа);
- видимую часть трубы скважины закрывают специальной пластиковой заглушкой и оформляют в виде небольшого колодца.
Важно также не опускать обсадную трубу впритык ко дну скважины – изделие не должно опираться в грунт, а доходить только до кровли водоносного слоя. В противном случае такая ошибка в установке приведет к снижению дебита скважины и преждевременному разрушению обсадной трубы
В процессе установки труб в скважине их диаметр сокращается по мере углубления. Для соединения двух труб разного диаметра необходимы специальные фитинги – переходники соответствующего внутреннего и наружного размера резьбы. Чтобы правильно поместить обсадную трубу в скважину, в буровое отверстие сначала погружают трубы меньшего диаметра (например, 125 мм), затем с помощью фитингов на них устанавливают изделия обычного размера. На глубине первых 3-5 метров от поверхности земли должны быть установлены трубы большего размера.
Рекомендуем ознакомиться: Труба медная для системы отопления
