Как правильно сделать обвязку фундамента из бруса на винтовых сваях

Обвязка винтовых свой ростверком

К верхней части труб приваривают оголовки и обвязывают ростверком. Эта конструкция должна располагаться на высоте 0,5-0,7 м от земли.

Для выполнения этой работы подходит несколько видов строительных материалов: железобетон, деревянный брус и металлический швеллер. Каждая технология обладает преимуществами и недостатками.

Технология обвязки различными материалами

При обвязке железобетоном по всему периметру монтируют съемную опалубку. Внутри сооружают армирующий каркас из рифленой арматуры и связывают его с опорами. Конструкцию заливают бетонным раствором. Преимуществом железобетонной обвязки является высокая несущая способность. По такой технологии строят кирпичные дома.

При обвязке сооружают армирующий каркас.

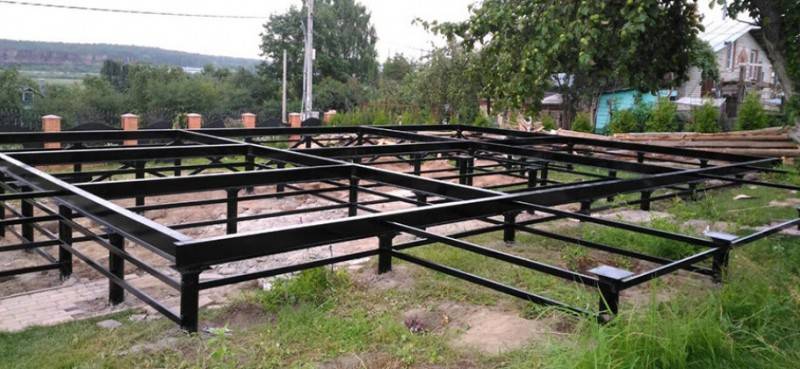

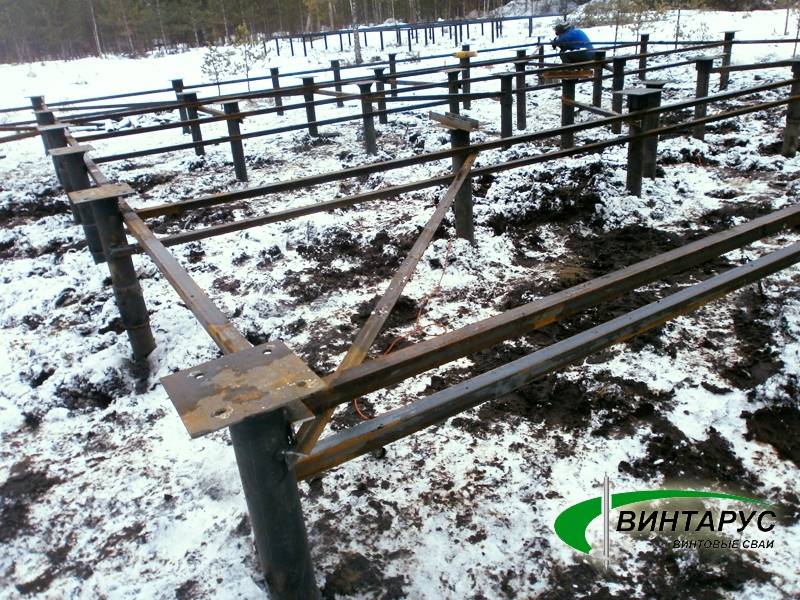

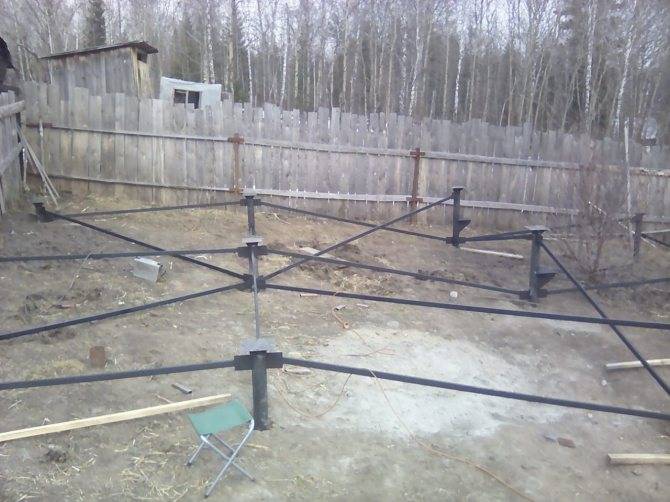

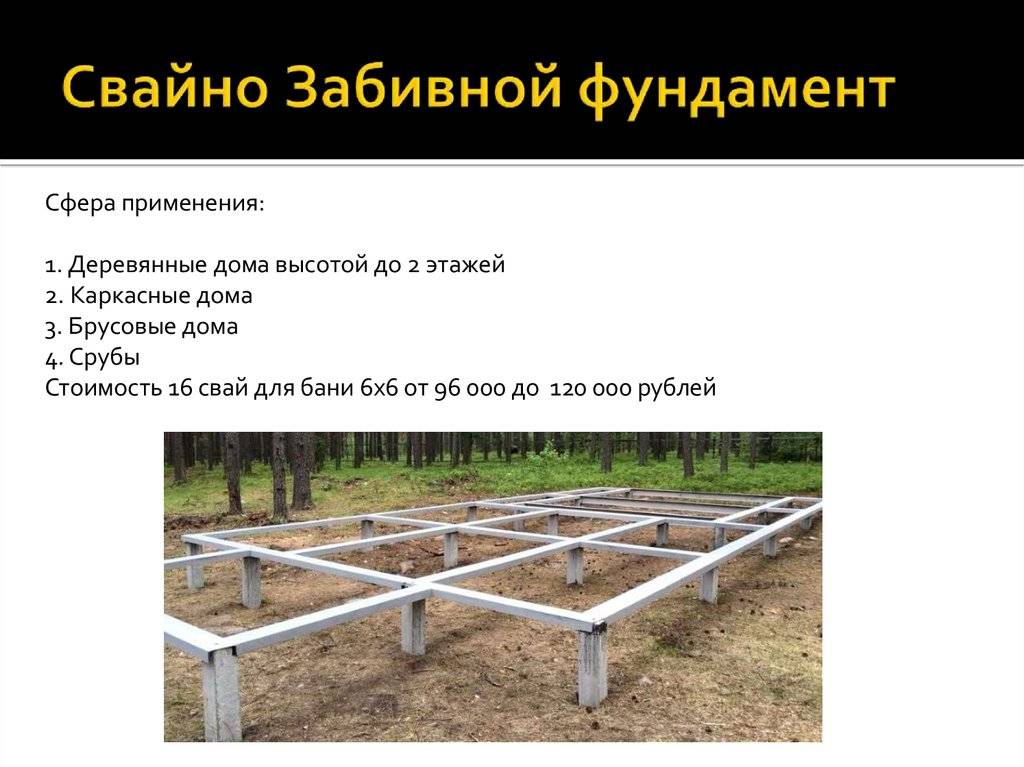

Для металлического ростверка к оголовкам с помощью сварного шва крепят швеллер. Такая конструкция уступает железобетону в прочности, но экономит время и средства.

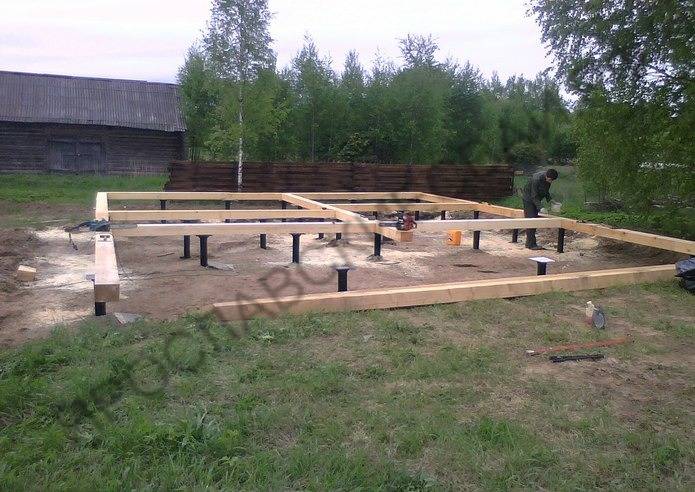

Ростверковая обвязка деревянным брусом крепится к оголовкам болтами или саморезами.

В каких случаях можно проводить работы самостоятельно?

Как правило, при реконструкции свайных фундаментов возникает необходимость в использовании дорогостоящего оборудования и спецтехники. Поэтому в большинстве случаев такие работы поручают профессиональным строительным бригадам, в распоряжении которых имеется необходимое техническое оснащение.

Самостоятельное проведение ремонтных работ допустимо лишь при использовании самых простых и доступных методов усиления свай.

Собственноручную реставрацию свайных конструкций можно проводить, если применяются технологии создания железобетонных обойм или дополнительных свай буронабивного или винтового типа. Для монтажа забивных опор необходимо специальное оборудование (гидравлические молоты), поэтому такой вариант не используется при самостоятельном ремонте фундаментов.

Весь цикл работ по обустройству дополнительных винтовых или буронабивных свай можно осуществить с помощью недорогих инструментов и оборудования, которыми могут обзавестись большинство владельцев частных и дачных домов.

При создании скважин могут использоваться ручные буры, для подкопа старых свай – обыкновенные лопаты, для резки арматуры и армирующей сетки – электрические болгарки, для приготовления бетонных смесей – недорогие бетономешалки или любые металлические емкости подходящих размеров.

Монтаж ростверка

Монтаж начинается с установки оголовок на сваи. Это могут быть металлические пластины, но для брусовой обвязки применяют П-образные фланцы, поставленные на «голову», то есть «П» перевернута.

Заготовки из бруса готовятся заранее. На торцах производят запилы соответствующие соединению в полдерева или в лапу. Также готовят пазы, в которые потом будут установлены лаги.

Важно! Фланцы обкладывают рубероидом, чтобы дерево не контактировало с металлом. Обвязку начинают с углов

Стыкуют два первые бруса под углом 90°, для верности угол проверяют и фиксируют саморезами. Так оборудую все 4 угла. Затем продолжают обвязку по сторонам. Стыки скрепляют дополнительно пластинами или иным крепежом и прокладывают джутом во избежание образования мостков холода

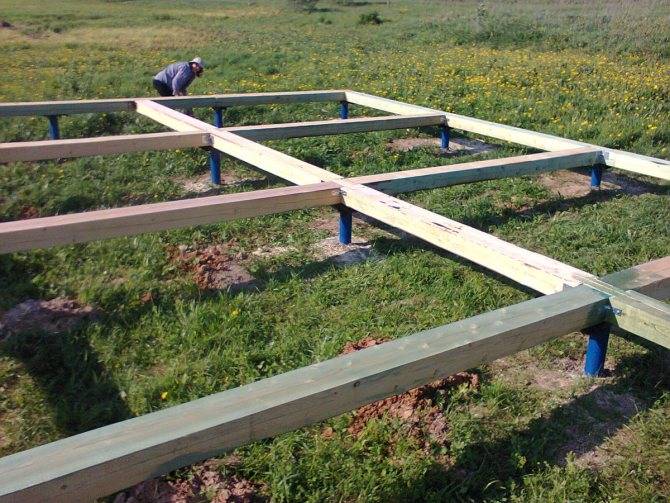

Обвязку начинают с углов. Стыкуют два первые бруса под углом 90°, для верности угол проверяют и фиксируют саморезами. Так оборудую все 4 угла. Затем продолжают обвязку по сторонам. Стыки скрепляют дополнительно пластинами или иным крепежом и прокладывают джутом во избежание образования мостков холода.

Лучше делать двойную обвязку, она считается более надежной и долговечной. Технология двойной обвязки, разница в том, что для первого слоя используется брус 200х200мм, а для второго 100х150мм. Верхний слой укладывают на меньшую сторону, длинной стороной вверх. Запилы под лаги делают в нижнем ряду, места соединений бруса первого и второго слоя должны быть разнесены друг от друга.

Монтаж свайно-винтового фундамента

Монтаж фундамента на винтовых сваях возможен как на неровных, так и на затопляемых участках, а также на ухоженных газонах без причинения ему вреда. Таким образом при установке бани на винтовом фундаменте нет необходимости в нарушении природного рельефа (см.также статью «Фундамент для бани из покрышек: принцип возведения»).

Подготовка участка

Перед началом монтажа необходимо провести ряд подготовительных работ. На данном этапе немаловажную роль играет подготовка участка.

Если место под строительство занято строительным или бытовым мусором, то необходимо убрать все посторонние предметы и расчистить территорию. Также при наличии котлованов и траншеи следует их тщательно засыпать.

Установка винтовых свай с помощью специальной техники

Очень важно на этапе разработки проекта учитывать наличие различных препятствий. Такими препятствиями могут стать , к примеру, крупное дерево или не выкорчеванный пень, иногда встречается препятствие в виде бетонных плит и остатков старого фундамента. Необходимо позаботиться об их устранении

Необходимо позаботиться об их устранении.

Инструмент

Для того, чтобы сделать качественный фундамент под баню на винтовых сваях, нужно приобрести весь необходимый инструмент:

• Лопата;
• Лом;
• Магнитный уровень длиной 30 см;
• 15-метровый гидроуровень;
• Рулетка;
• Два отрезка трубы длиной по 2-2,5 м и диаметром 50 мм;
• Молоток;
• Кувалда;
• Садовый бур;
• Болгарка;
• Удлинитель;
• Маркер;
• Рабочие перчатки;
• Сварочный аппарат;
• Строительный миксер;
• Ёмкость для замесов;
• Тяпка;
• Ведро и лейка.

Разметка свайного поля

Перед возведением фундамента на винтовых сваях необходимо предварительно рассчитать количество свай и расстояние между ними, а также произвести разметку свайного поля по всему периметру.

Винтовые сваи под фундамент врезаются в плотные слои почвы, чтобы правильно определить, уровень глубины устойчивого пласта грунта, лучше всего обратиться к профессионалам. Помимо этого, для точного расчета будущего фундамента рекомендуется также учитывать вес будущего строения, колебания грунтовых вод, тип почвы и климатические условия местности.

Разметка участка для будущей установки свай

Количество необходимых свай зависит от размеров будущей бани. Столбы необходимо равномерно распределять под постройкой, не забывая про углы внутренних стен. Длина части сваи, которая выступает над землёй, составляет 0,5 м, её обычно спрячут за фальшивым цоколем или оставляют открытой.

Технология монтажа винтовых свай предусматривает последовательность работ, которые пошагово описывает данная инструкция:

1. Устанавливаем сваю в угловую лунку, крепим магнитный уровень и в монтажное отверстие вставляем лом;

На данном фото показано вкручивание винтовой сваи

1. Свая должна углубиться в несущий грунт на 1/3 метра;
2. При осуществлении данных работ постоянно контролируете положение трубы магнитным уровнем;
3. Таким образом выставляются четыре угловые сваи;
4. При помощи водяного уровня выводим их на одинаковую проектную высоту;
5. По окончании монтажа угловых свай аналогично следует монтировать промежуточные сваи;
6. Затем рычаги наращивают до длины трех метров и прокручивают сваю четырьмя работниками до тех пор , пока она не будет стоять на месте. Это означает , что бур уперся в твердый слой;
7. На заключительном этапе установки винтовых свай с помощью гидроуровня выравнивают их согласно уже установленным угловым сваям;

1. После установки внутренние полости свай заливают цементно-песчаным раствором. Это усиливает конструкцию фундамента;
2. На торцевую часть выступающих винтовых труб необходимо установить оголовки;
3. Из трубы, диаметр которой изнутри меньше диаметра сваи снаружи, изготавливаем оголовок;

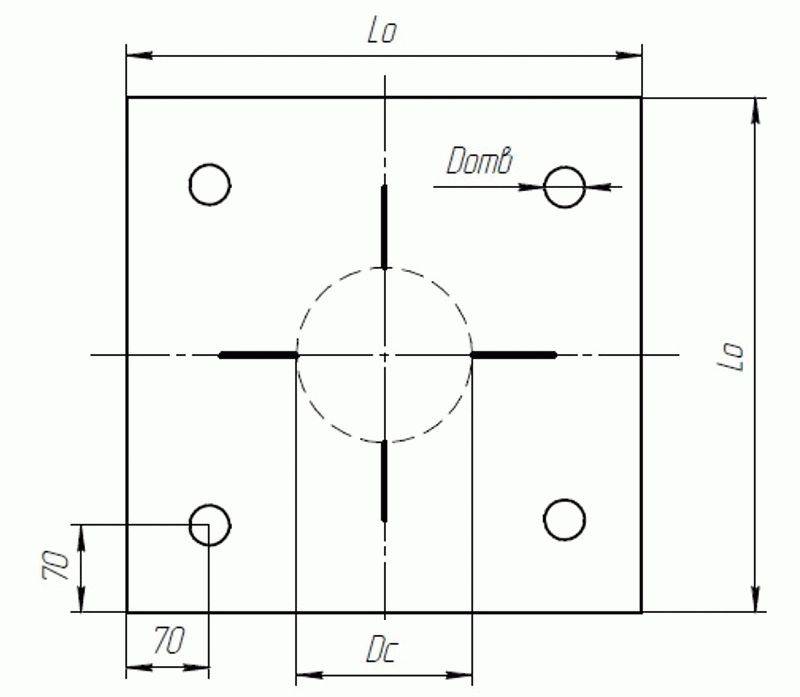

4. Берём пластину 250×250 мм и шириной 10 мм, для монтажной площадки оголовка;
5. После установки оголовков их положение следует проверить водяным уровнем, затем обварить;
6. Все сварные швы и оголовок грунтуют и два раза прокрашивают эмалью;

Качество бруса для обвязки

Специалисты рекомендуют выбирать изделия, изготовленные из древесины, заготовленной в зимний период. Они должны быть без трещин, сколов и мест, повреждённых вредителями.

Обвязочный брус с влажностью выше 18% без предварительной сушки использовать нельзя, так как он после высыхания деформируется. Просушка производится в закрытом помещении, так как на солнце дерево растрескивается. Лучшим материалом для первого венца, укладываемого на фундамент, считается лиственница, поскольку она не гниёт и не боится влаги.

Подготовленный материал нужно обработать антипиреном для повышения огнестойкости. Особенно если он из сосны, в составе которой имеются легковоспламеняющиеся смолы. Пропитка антисептиком защитит от поражения грибком и гниения.

Как провести беспроводной интернет (вай-фай) в частный дом

Вы можете сделать это с помощью системы WiMax (сигнал от базовой станции) или создания радиомоста (сигнал от многоэтажки с проводным интернетом).

Вай-фай в частном доме с WiMax

WiMax – это телекоммуникационная технология, которая позволяет настраивать беспроводной интернет на больших расстояниях. Для подключения необходимо наличие базовой станции, в зону покрытия которой попадает нужный дом. От базовой станции передается сигнал, он поступает на антенну пользователя и раздается через вай-фай роутер.

Главное преимущество технологии в том, что вам не нужно протягивать к дому провода. Для пользователя система похожа на обычное подключение через Wi-Fi, разница только в покрытии – зона видимости сети намного больше и может доходить до нескольких километров.

Радиомост: Wi-Fi интернет без проводов в частном доме

Радиомост – это беспроводная сеть, используемая для соединения точек доступа на расстоянии нескольких километров. Этот вариант подойдет вам, если дом расположен рядом с многоэтажкой, но местные провайдеры отказываются протягивать кабель к частному сектору.

Суть способа заключается в следующем. Вы договариваетесь с провайдером о создании радиомоста. В случае согласия, приобретаете необходимое оборудование – две готовые точки доступа (например, от производителя Ubiquiti Networks). Одну из них устанавливаете на крыше многоэтажки, другую – на крыше своего дома. Таким образом, вы получаете сетевой мост без протягивания провода.

Обвязка свай:

основные способы и особенности их применения

Если в качестве фундамента для будущего строения выбран свайный фундамент, то сразу возникает множество вопросов: какие сваи выбрать, как правильно обвязать сваи, чем обвязать сваи? В этой статье я постараюсь дать ответы на эти вопросы.

Итак, по порядку. Если у вас дом из бревна или бруса, и сваи стоят на ровном участке, то может быть вполне достаточно свай с оголовками. Обвязкой в этом случае будут служить нижние венцы будущего дома. Но что делать если дом каркасный, или из сип панелей, или же дом из бруса или бревна, но с каркасными перегородками? В этом случае необходимо обвязать сваи материалом, который не даст сваям “гулять” во время бокового пучения грунтов, и не даст провиснуть стенам на пролётах, больше ширины установки стоек.

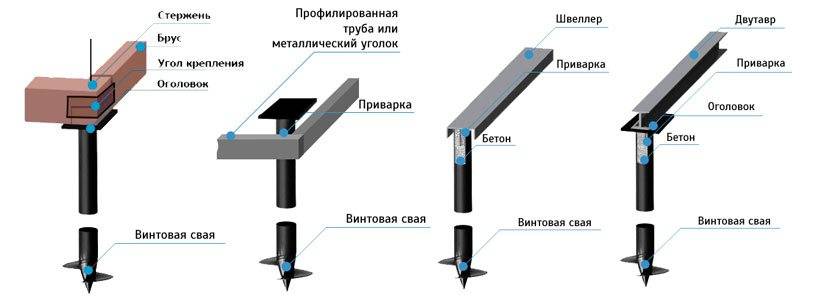

Вариантов обвязки достаточно много, но мы остановимся на основных: двутавр, швеллер, брус, бетон (рис. 1). При этом в качестве свай могут быть использованы винтовые сваи, буронабивные сваи, бетонные столбы и т.д.

При выборе в качестве опоры, буронабивных свай (рис. 2), во время заливки можно будет выпустить из сваи шпильку диаметром 14-16мм или арматуру. Так как такие сваи диаметром от 200мм, то им обычно не требуются оголовки и можно укладывать обвязку из бруса или делать ростверк сразу поверх свай.

Если в качестве свай выбраны винтовые сваи, то для обвязки деревом будут нужны оголовки свай. Они могут быть круглые, овальные, квадратные, прямоугольные с усилением и без, с поддержкой или с дополнительным упором. Но обычно используются квадратные, размером 20х20см, это оптимальный размер, у него достаточно большая площадь опоры как для углов, так и для пересечений и стыков, он не большой и не маленький (рис. 3-5).

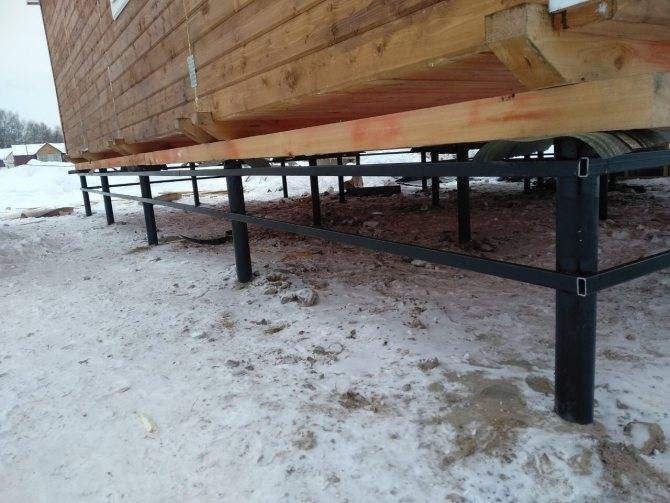

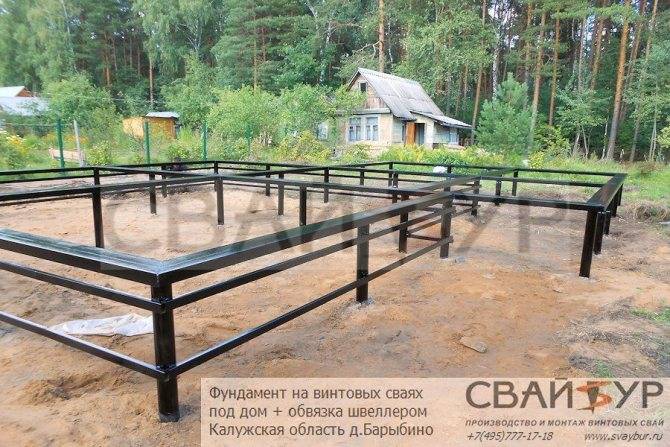

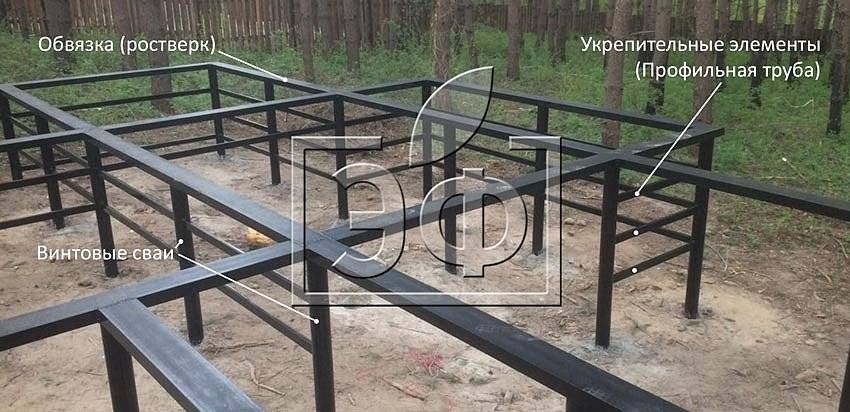

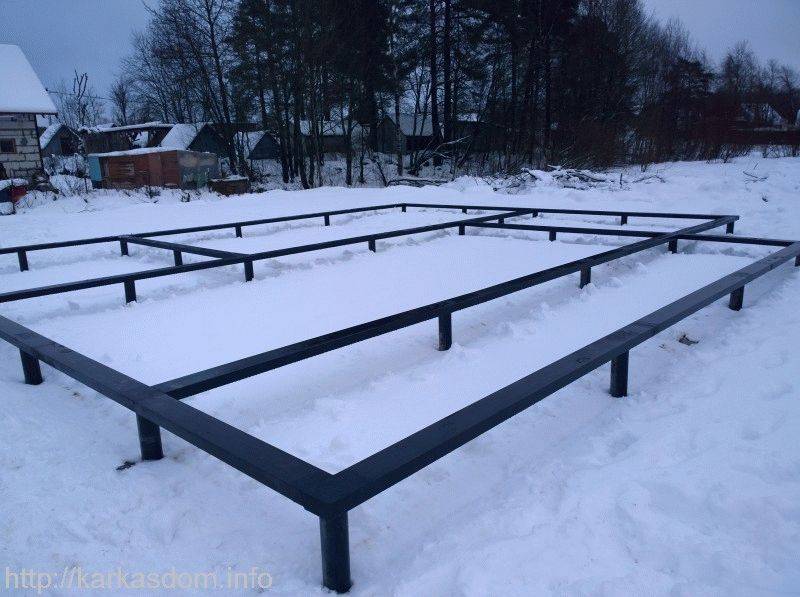

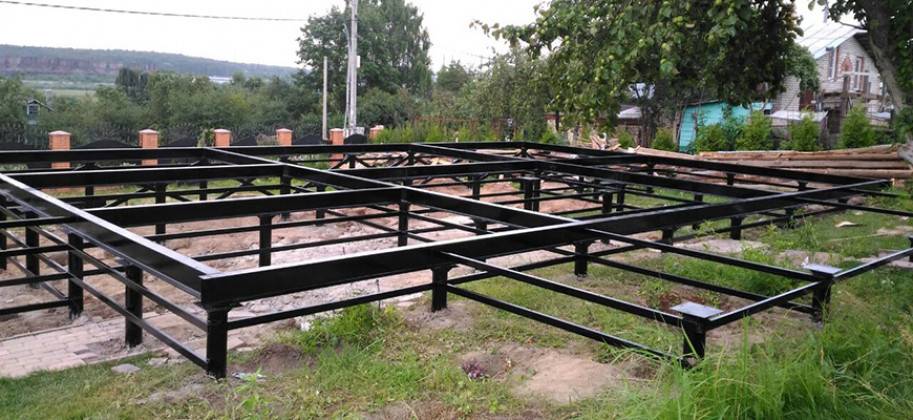

При использовании в качестве обвязки металлического швеллера, двутавра и т.д., его приваривают сразу к залитой бетоном свае. Также обычно при выборе металла, сваи обвязывают швеллером шириной 16см (см. картинку ниже), реже двутавром, ввиду его большей цены и неудобства монтажа на стыках, так как приходится достаточно много фигурно вырезать, а потом приваривать. По несущей способности, двутавр конечно более выгоден, но при нетяжёлом доме и шаге свай менее 3м, может быть достаточно и швеллера 16см. Я всегда заказчикам рекомендую швеллер, и объясняю, как и писал выше, что швеллер не даст сваям “гулять” во время морозного пучения грунтов, а дополнительно уложенный сверху брус, хотя бы 15х15см, уменьшит прогиб примерно в 2-4 раза, в зависимости от длинны пролёта и его нагруженности.

Если вы в качестве обвязки выбрали брус, то есть несколько вариантов обвязки: брус в один ряд, брус в 2 ряда со сдвигом и с перехлестом запилов или составной брус. В качестве составного бруса используются доски, установленные на ребро и сколоченные в шахматном порядке (см. картинки ниже). Преимущество такого метода в том, что мы достаточно равномерно соединяем обвязку и равномерно распределяем нагрузку по свае и всему её оголовку. Минус данной технологии в том, что приходится достаточно долго всё размечать и подгонять, а потом много сколачивать и связывать, в большинстве случаев на болты или шпильки. При таком методе желательно использовать хорошо обработанные сухие доски, чтобы на этапе стройки между ними не заложить плесень и грибок.

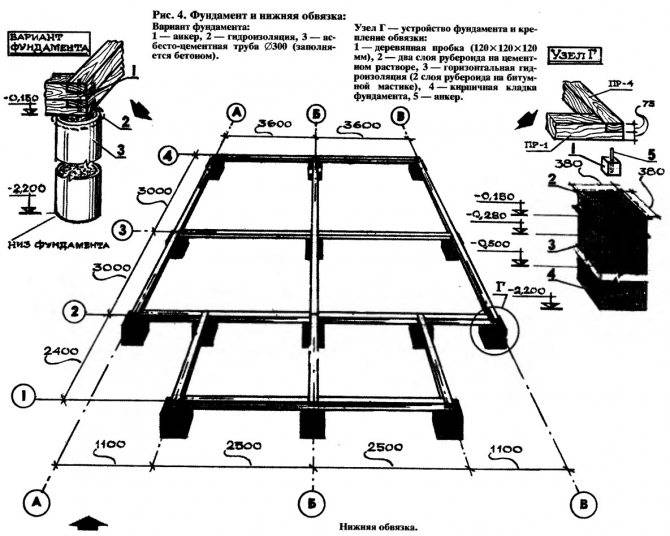

При выборе в качестве обвязки бруса (см. картинки ниже), необходимо сделать правильный запил. Правило гласит: максимально нагруженный брус запиливается сверху, а менее нагруженный запиливается снизу (рис. 5 – тёмный брус нагруженный, светлый менее нагруженный). При использовании обвязки в два бруса, запилы повторяются с точностью до наоборот и стыки по длине сдвигаются на соседнюю сваю. Также последнее время при появлении хорошего крепежа очень часто стали использовать запилы в 1/2 или 3/4 дерева не по высоте как всегда, а по толщине (рис. 4) или вариант запила под углом (рис. 6). В этих вариантах надо использовать шпильки и/или длинные и прочные саморезы. Метод опять же сложен ввиду необходимости высокой точности запилов, стыковки дерева как между собой, так и с оголовками свай.

Для прикручивания бруса к оголовкам обычно используют шпильки диаметром 8-12мм или сантехнические болты диаметром 10-12мм и длинной 100-150мм. Неудобство работы со шпильками в том, что приходится сверлить отверстия в брусе под них, сверлом длинной 20см, снизу, через оголовок. А если сложить сверло 20см+30см дрель и всего 30-40см просвет между оголовком сваи и землёй, то это становится большой проблемой. Под болты же достаточно сверла диаметром 6мм и длиной 10см, со сверлением под небольшим углом.

Преимущества винтовых свай

В отношении веса каркасных домов железобетонные винтовые сваи обладают избыточной несущей способностью, поэтому нецелесообразно переплачивать за дорогие конструктивные элементы и аренду оборудования для их вкручивания. Металлические винтовые сваи намного проще в монтаже и способны удерживать вес каркасного сооружения.

Положительные характеристики винтовых свай, которые обуславливают их широкое применение для строительства каркасных домов:

1. Дешевизна.
2. Простой монтаж.
3. Быстрое возведение.
4. Разнообразие моделей.
5. Достаточная несущая способность.
6. Ремонтопригодность.
7. Возможность строительства на склонах.

Какие выбрать?

В зависимости от геологических условий и особенностей проектной конструкции выбирают модель винтовых свай. Определяющие характеристики опорных элементов:

• ширина лопасти;
• диаметр столба;
• длина трубы;
• тип наконечника;
• толщина металла.

Для каркасных домов с несущей нагрузкой 5–9 т используют винтовые сваи диаметром 108 мм и толщиной трубы 4-5 мм. Вес построек в несколько этажей может достигать 14 т, тогда выбирают стержни с размером сечения – 133 мм. В большинстве случаев подходят сваи со стандартным размером лопастей – 250–300 мм.

Как рассчитать?

На какую глубину закручивать винтовые сваи? Минимальная глубина закладывания свай рассчитывается исходя из уровня промерзания почвы. При этом наконечник опоры должен упираться в твердый несущий пласт. Для этого на этапе геологических исследований анализируют состав почвы и высоту слоев.

Например, в преобладающей части московского региона глубина промерзания грунта равна 1,5 м, тогда как в северных – этот показатель составляет 2,4 м. Это значение принимается за глубину фундамента.

Высота свай рассчитывается исходя из таких показателей, как:

• высота снежного покрова зимой;
• температурный режим в помещении;
• уровень подземных источников;
• вероятность подтопления;
• тип рельефа на участке.

Минимальна высота свай – 20 см, но на практике этот показатель редко опускают ниже 30 см. уровень цоколя подбирают индивидуально в зависимости от исходных условий.

Определяясь с моделью силового элемента, выбирают сваи с запасом по длине минимум в 0,5 м, чтобы было удобно выровнять высоту фундамента по горизонтали. Чаще всего для строительства каркасных домов используют стандартный типоразмер опор – 108х300х2500 мм.

Как рассчитать расстояние между сваями? Шаг между ближайшими силовыми элементами рассчитывают, основываясь на потребности в опорах. Сваи обязательно устанавливают в местах, где сооружение оказывает максимальную нагрузку на почву: под углами и точками пересечения несущих стен.

Если расстояние между столбами превышает 3 м, то посередине устанавливают промежуточные опоры. Рекомендованный шаг для винтовых свай – 1,5–2,5 м.

Вынос несущих стен за пределы свайного основания

Иногда частные застройщики пытаются найти решения, которые позволяют сэкономить на покупке строительных материалов и на работе по ввинчиванию дополнительных свай. При этом они забывают о прочности строительной конструкции, которую можно нарушить весьма опрометчиво.

Что можно порекомендовать людям, которые ставят сомнительную экономию во главу угла? Самое главное – не допускайте самодеятельности, и тогда все у вас получится. Если строительными нормативами предусмотрена установка сваи под каждый угол или стену будущего помещения, то пусть так и будет. Не нужно делать никаких свесов и отступов, которые не имеют под собой опоры в виде сваи, прочно ввинченной в грунт. К удешевлению конструкции это не приведет, зато дополнительными проблемами застройщика обеспечит.

Если вы сделаете свес или отступ, то эта конструкция у вас будет на лагах висеть. В этом случае придется делать двойную обвязку изнутри и связывать ее каким-то образом с внешним свесом (чтобы конструкция полностью не разошлась). Дешевле (за счет экономии на сваях) не выйдет, так как придется потратиться на усиление нижнего перекрытия, а вот проблем это добавит конкретно.

Методы усиления свайного фундамента

Существуют следующие способы усиления свай:

Наиболее доступно усиление свайных стволов, если здание имеет высокий ростверк. Сваи с трещинами и даже при их частичном разрушении усиливаются с применением железобетонных обойм, с толщиной стенок е менее 100мм. Такие обоймы устанавливаются по всей видимой длине сваи, плюс осуществляется их заглубление не менее чем на метр, в грунт.

Железобетонная обойма представляет собой монолитную, замкнутую по периметру свайного столба конструкцию, за счет обжатия которой тела сваи достигается предотвращение распространения по ней трещин и уже существующих деформаций. Также обойма дополнительно увеличивает площадь свайной опоры, что приводит к росту ее грузонесущей способности.

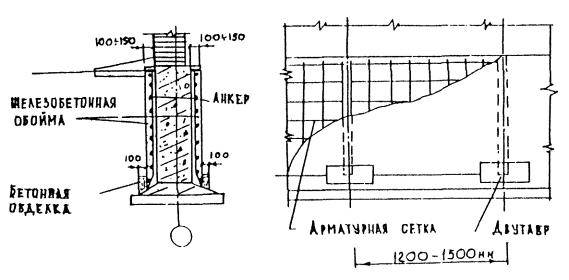

Рис: Схема конструкции железобетонной обоймы

Технология усиления свай железобетонными обоймами следующая:

• Производится откопка свайной опоры на глубину ее заложения (ввиду трудоемкости разработки грунта на большую глубину, данный метод практикуется лишь для усиления свай длиной до 5 метров);
• Оголенная свая очищается от налипшего грунта и проверяется на предмет механических повреждений;
• В шахматном порядке по телу сваи просверливаются шурфы — отверстия, выполняющие функцию посадочных гнезд под монтаж арматуры;
• В шурфах размещаются арматурные стержни, длина которых подбирается исходя из требуемой толщины обоймы;
• К стержням приваривается каркас из стальной сетки либо арматуры меньшего диаметра, каркас по всей высоте сваи обшивается листовым металлом;
• Полученная опалубка заполняется бетонной смесью.

Усиленная свая засыпается почвой после полного отвердевания бетона обоймы.

Другой способ – по периметру сваи бурятся скважины от 50 до 80 мм., не менее чем по одной скважине возле каждой грани сваи. В дальнейшем в скважины нагнетают цементный раствор. Таким образом, вокруг сваи получается «рубашка», препятствующая дальнейшему разрушению сваи.

В зависимости от способа реализации технологии, монтаж буроинъекционных свай может вестись стандартным методом либо при увеличенном давлении (струйный метод). При стандартном методе подача бетона осуществляется при давлении 15-20 мПа, при укреплении по струйной технологии — при давлении 350-450 мПа

В последнем случае поток нагнетаемого бетона расширяет стенки пробуренного шурфа, вытесняя почву, что приводит к ее уплотнению и, как следствию, дополнительному увеличению грузонесущей способности сваи.Важно: для формирования тела буроинъекционных свай используется цементно-песчаный раствор, в который, при работе в водонасыщенных грунтах, добавляются полимерные пластификаторы, сокращающие время отвердевания смеси

Рис: Монтаж буроинъекционных свай

Еще один способ – усиление свай с помощью погружения забивной или устройства буронабивной сваи вплотную к свайному стволу

Данный метод усиления свайных фундаментов практикуется в случаях, когда возникает необходимость в увеличении грузонесущей способности основания (как правило, при надстройке дополнительных этажей). Технология не предусматривает устранения дефектов в уже существующих сваях — дополнительные опоры лишь равномерно распределяют нагрузку от массы здания, принимая ее часть на себя.

Рис: Схема усиления фундамента выносными дополнительными сваями

При усилении дополнительными опорами фундаментов на винтовых сваях, ростверк и само здание поднимается над свайным полем посредством гидравлических домкратов и опоры устанавливаются по контуру стен. При работе с железобетонными сваями и тяжелыми кирпичными зданиями, новые сваи монтируются на расстоянии 1.5-2 метра от стен дома и соединяются со старым свайным полем с помощью выносных блокСмотреть так же:

1. Фундамент с ростверком на сваях
2. Погружение железобетонных свай

Процесс монтажа фундамента

При наличии достаточного количества средств, построить баню на свайном фундаменте можно по любому из вариантов. Однако если планируется самостоятельное выполнение всех необходимых работ, оптимальным выбором будет остановиться на буровых или винтовых сваях.

Процесс выполнения винтового фундамента под баню выглядит следующим образом:

• Закупают расчетное количество элементов исходя из примерного расстояния между ними в 1,2 м. В зависимости от конечного веса конструкции это расстояние может изменяться.
• Площадку для строительства очищают от мусора и производят разметку территории.
• Отмечают точки, где будут монтироваться сваи.
• На каждом участке проделывают углубление в 30-50 см.
• В ямку вставляют сваи, в которые продет рычаг для маневрирования.
• Проворачивая опору, ее постепенно углубляют до нужного уровня. Как правило, достаточно 1,5 м глубины, однако, все зависит от грунта.
• Монтаж сваи производится с постоянным контролем вертикали с помощью магнитного уровня, прикрепленного на опору.
• Производится подрезка всех опор под нужную высоту. Чтобы она была везде одинаковой, сначала замеряют уровень одной сваи. Потом, используя уровень и деревянный брусок, переносят высоту на все остальные опоры, после чего производят обрезку.
• На финишном этапе на верхний торец свай приваривают квадрат, на который будут укладывать балки перекрытия. Например, размер площадки может быть 20×20 см.

Примечательно, что сваи винтового типа достаточно легко сделать своими руками. Для этого берут трубу примерно 80 мм в диаметре и в нижней ее части вырезают участки, чтобы получились треугольные зубцы. Их загибают внутрь, образуя конус, и проваривают швы, которые потом зачищают.

Лопасти можно заказать в готовом виде, либо изготовить из металлической окружности. В ее центре прорезают отверстие по диаметру трубы, с одной из сторон прорезают радиус и разводят концы металла в противоположные стороны, имитируя спираль. Надев заготовку на трубу, ее проваривают со всех сторон.

Если же для бани на сваях выбраны буровые опоры, то предстоит выполнить такие работы:

• С помощью ручного бура в почве выбирают углубления под сваи. Как правило, диаметр бура составляет 30 см. Заглублять опоры нужно на 0,5 м ниже линии промерзания почвы.
• Нижнюю часть углубления слегка расширяют специальным прибором, изготавливая «пятку».
• По периметру отверстия во избежание воздействия пучения грунта укладывают слой рубероида, пленки или иного изоляционного материала.
• В яму опускают арматурные пруты толщиной 8-12 мм, причем их длина должна совпадать с глубиной котлована.
• Из цемента М350 подготавливают раствор.
• Жидкий бетон заливают в углубление, параллельно утрамбовывая его вибратором, чтобы опора была монолитной и без пустот.
• Для заливки надземной части сваи, под нее предварительно монтируют опалубку. Эту функцию могут выполнять заглубленные на небольшое расстояние трубы нужной толщины.
