Часто задаваемые вопросы

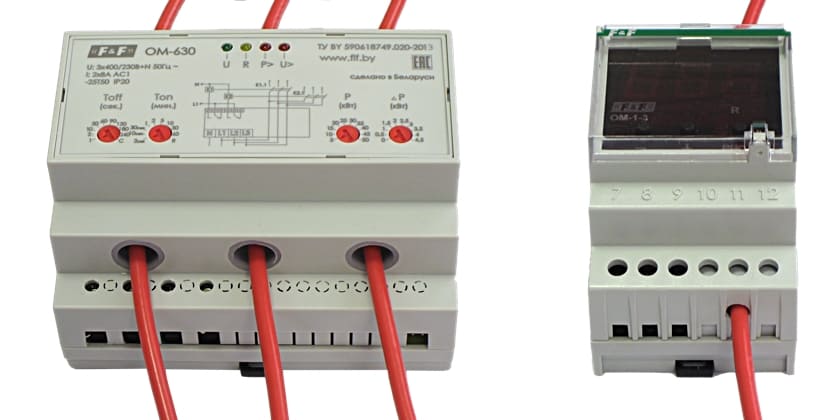

Какое максимальное сечение провода можно пропустить через отверстие в корпусе прибора?
В моделях ОМ-630, ОМ-630-1, ОМ-630-2, ОМ-1 диаметр отверстия равен 10 мм. С учетом толщины изоляции, проходит провод с сечением токопроводящей жилы около 32 мм2.
В ОМ1-3 диаметр отверстия 5 мм, что соответствует проводу сечением 6 мм2

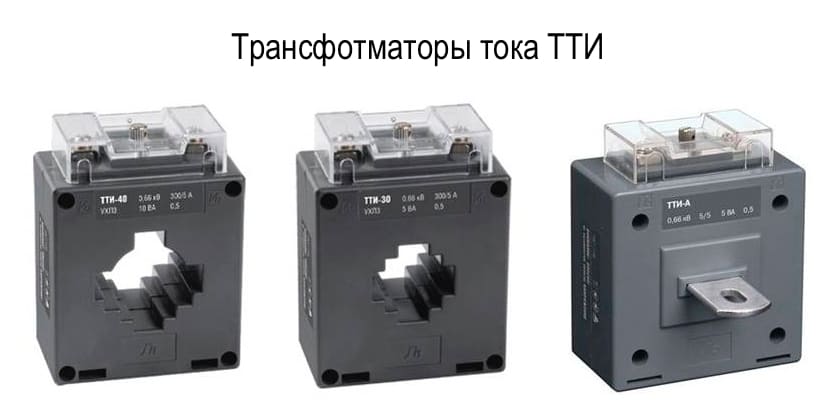

Как правильно подобрать трансформаторы тока для использования с ОМ-630-2 и ОМ-611?

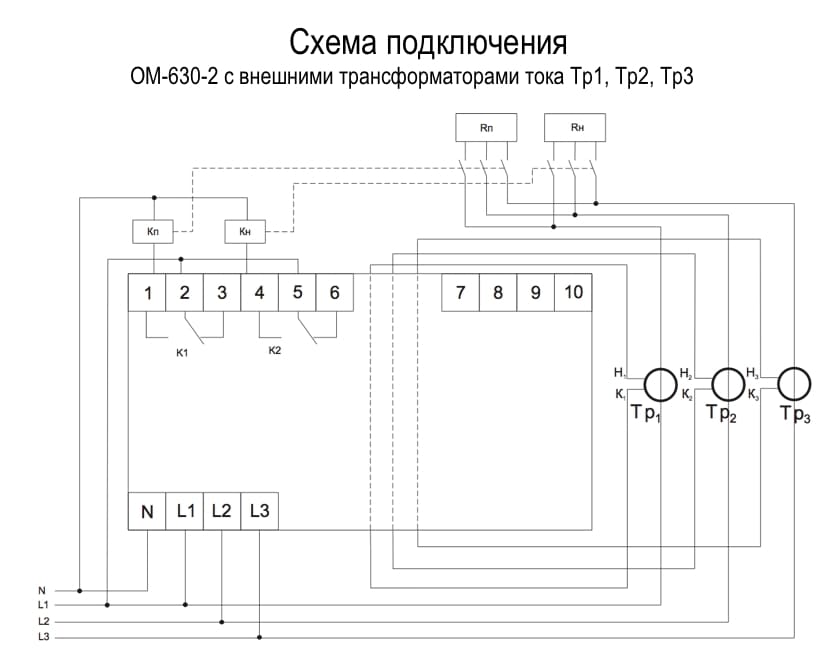

ОМ-630-2 и ОМ-611 предназначены для работы со стандартным рядом трансформаторов, у которых максимальным значением тока вторичной цепи 5А.
Для подбора трансформатора тока и правильной настройки ограничителя мощности следует провести несложные расчеты.
1. Определим максимальный ток нагрузки, исходя из заданной мощности Рогр.
Iмакс. = Рогр./230
2. Исходя из максимального тока, выбираем необходимый трансформатор, при этом Iмакс.
3. Определяем мощность, которую требуется установить на ограничителе:
Руст. = Рогр./Кгде К = Iном./5, коэффициент трансформации трансформатора тока.
Рассмотрим на примере:
Необходимо ограничить мощность Рогр. = 150кВт.
— определяем макс. ток нагрузки:
Iмакс. = 150000/230 = 652 А
— выбираем один из трансформаторов тока: 700/5 или 800/5 из стандартного ряда трансформаторов.
— коэффициенты трансформации будут: К = 700/5 = 140; К = 800/5 = 160.
— определим мощность, которую надо установить на ограничителе:
Если выбрали трансформатор 700/5 (К=140), то Руст. = Рогр./140 = 1070 Вт Устанавливаем на ограничителе значение 1,1 кВт.
При выборе трансформатора 800/5 (К=160)
Руст. = Рогр./160 = 940 Вт.
Устанавливаем на ограничителе значение 940 Вт.
Существует возможность выбора из трех вариантов расчета мощности. От этого зависит алгоритм, по которому ограничитель будет производить вычисление потребляемой мощности.
Пофазно
Установленная мощность Руст. делится на 3. При превышении этого значения в любой из фаз нагрузка отключается. Например: Руст. = 15кВт. При значении мощности Р>Руст./3 = 15/3 = 5кВт нагрузка отключается.
Суммарно
пределяется сумма мощностей в отдельных фазах, и при превышении значения Руст, нагрузка отключается (Ра+Рв+Рс>Руст.), где Ра,в,с — мощность потребляемая в отдельных фазах.
Например: Руст.=15кВт, Ра=10кВт, Рв=6кВт, Рс=0.
Р= Ра + Рв + Рс= 10 + 6 + 0=16кВт Р>Руст., нагрузка будет отключена.
Суммарно, с ограничением мощности в любой из фаз на уровне (2/5)хРуст
Например: при Руст. = 15кВт нагрузка будет отключена при превышении значения (2/5)х15 = 6кВт, в одной из фаз или при сумме мощностей в фазах более 15кВт (5,5 + 5,5 + 4,0)кВт.
В трехфазной сети вариант расчета мощности выбирается, в зависимости от поставленной задачи. Например, если энергосбытовой службе необходимо защитить слабую, «провисающую» электрическую сеть и уберечь трансформатор от перегрузки, выбирается *пофазный* расчёт.
Если сеть в порядке, и необходимо «выдать» абоненту электрическую мощность точно по оплаченному договору, следует применить *суммарный* способ расчёта мощности. Суммарный вариант подойдет потребителю, переживающему за сохранность внутренней электропроводки и участка линии электропередачи от опоры до дома.

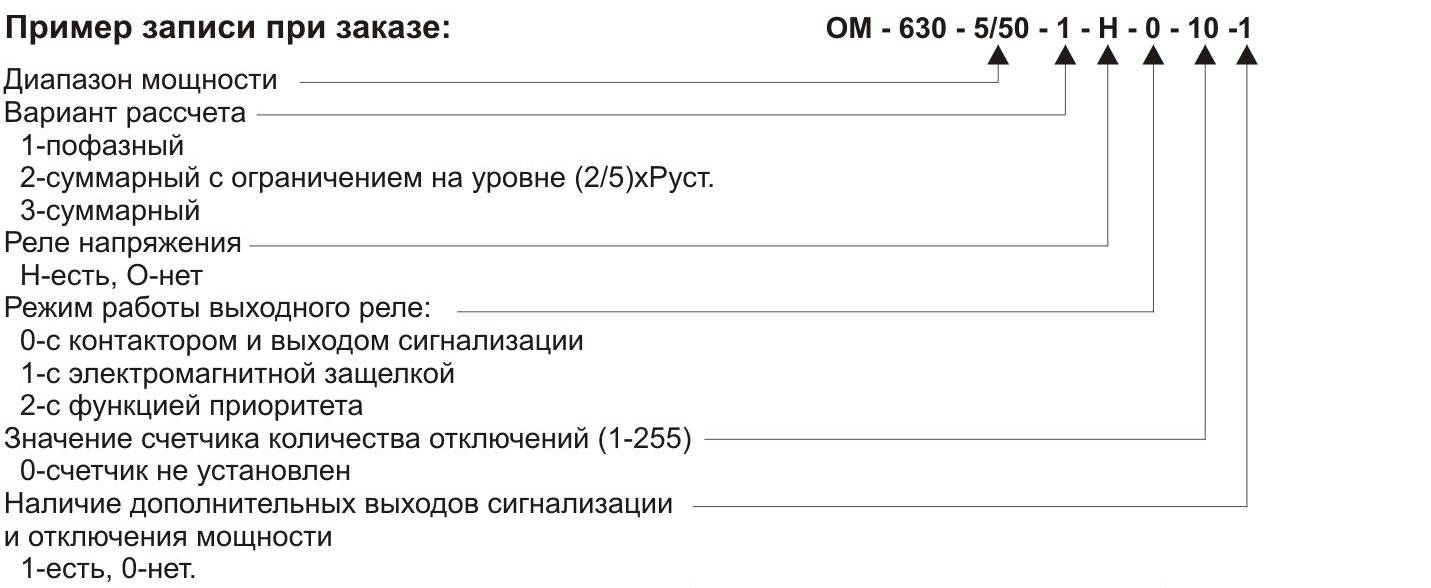

При заказе ограничителя мощности следует руководствоваться схемой:
Реле приоритета нагрузок трехфазные в Москве
Реле напряжения Новатек-Электро РН 113, 7 кВт, на DIN
Трёхфазное реле напряжения RBUZ 3F
Трехфазное, многофункциональное реле тока PR-641, диапа.
Реле тока AP-50A на DIN-рейку
Реле напряжения DIGITOP V-protector VА-63 DIN
Реле выбора фаз РВФ-02 АС230В однофазный АВР с током на.
Реле приоритета нагрузки РПН-1-25 (реле контроля тока)
Реле управления нагрузкой LSS1/2
Реле напряжения cp-731 (трехфазный; микропроцессорный;.
Реле тока PR-615. Максимальный ток приоритетной цепи -.
Реле контроля напряжения РН 32А Энергия
Реле напряжения F&F Реле контроля напряжения CP-722.
Реле управления нагрузкой ABB LSS1/2 (реле приоритета).
Реле контроля напряжения CM-PVE (контроль 1/3-фаз. Umin.
Реле напряжения DIGITOP V-protector VА-40 DIN
Реле напряжения Новатек-Электро РН 116, 3.5 кВт, в розе.
Ограничитель мощности ОМ-310 трехфазный на DIN-рейку (3.
РПН-1-40 УХЛ4 реле приоритета нагрузки
Реле напряжения Евроавтоматика F&F CP-721, 150-450.
Реле приоритета нагрузки РПН-1-25 УХЛ4 2,5-25А, регулир.
Реле приоритета нагрузки РПН-1-40 (реле контроля тока)
Реле контроля фаз ЕЛ-11М-15 AC 400В УХЛ4 общего примене.
ASP-3RV – контроль трёхфазной сети. С релейным выходом.
Реле приоритета нагрузки РПН-1-25 (реле контроля тока)
ASP-1MCV Реле напряжения – контроль однофазной сети в к.
Ограничитель мощности ОМ-630, трехфазный, многофункцион.
Реле контроля напряжения / фаз / тока, термисторные рел.
Реле напряжения DigiTOP Vp-3F40A, цвет: белый, 12,5 х 9.
Реле напряжения Новатек-Электро РН 119, 3.6 кВт, на DIN
Реле тока приоритетные F&F PR-614 (ЕА03.003.005)
Реле напряжения, РН-111М однофазное, с индикатором, до.
Реле отключения неприоритетных нагрузок однофазное 3 це.
Реле напряжения Новатек-электро РН-101М
Модульное реле обрыва, чередования фаз и падения напряж.
Трёхфазное реле напряжения RBUZ 3F
Реле напряжения Новатек-Электро РН 111М, 3.5 кВт, на DI.
Реле напряжения Новатек-Электро РН 104, 9 кВт, на DIN
Реле напряжения с контролем тока DigiTOP VА-40(А), 8.8.
Реле напряжения трехфазное DigiTOP VP-3F63A, на DIN
Ограничитель мощности ОМ-630, трехфазный, многофункцион.
Реле отключения неприоритетных нагрузок однофазное 3 це.
Реле напряжения РНПП-311 380В 50Гц от перекоса и послед.
Реле напряжения F&F Реле контроля напряжения CP-720.
Реле напряжения F&F Реле контроля напряжения CP-708.
Реле ограничения мощности трехфазное ОМ-310
Реле контроля фаз Евроавтоматика F&F CKF-B,с задерж.
Ограничитель мощности ОМ-630, трехфазный, многофункцион.
Реле приоритета нагрузки РПН-1-25 УХЛ4 2,5-25А, регулир.
РПН-1-25 УХЛ4 реле приоритета нагрузки
Реле управления нагрузкой ABB LSS1/2 (реле приоритета)
Реле ограничения мощности ОМ-630М 5/50-3Н-01 (3ф, 5-50к.
Трехфазное реле контроля потребляемой мощности Vemer PC.
Реле сброса нагрузки для распределительного щита ABB 2C.
Трехфазное реле контроля линейного напряжения/перекосав.
Реле напряжения RBUZ 3F для трехфазной нагрузки
РПН-1-25 УХЛ4 реле приоритета нагрузки
Реле напряжения DigiTOP Vр-380В
( ZUBR ) RBUZ 3F – (5А/1кВт/100-400В) – трехфазное реле.
Реле напряжения Новатек-Электро РН 117, 3.5 кВт, в розе.
( ZUBR ) RBUZ 3F – Трехфазное реле контроля напряжения.
Реле напряжения Новатек РН -116
Реле напряжения РЕСАНТА АЗМ-40A
LSS1/2 Реле управления нагрузкой ABB, 2CSM112500R1311
Реле напряжения, перекоса и последовательности фаз Нова.
Реле напряжения F&F Реле контроля напряжения CP-700.
Реле напряжения Новатек-электро РН-116
Реле напряжения Новатек-Электро РН 106, 14 кВт, на DIN
Реле напряжения DS ELECTRONICS RBUZ 3F
Реле напряжения РН-119
Реле напряжения (паралл. подкл.) RV-5A EKF PROxima
Реле напряжения F&F Реле контроля напряжения CP-721.
Реле приоритета нагрузки РПН-1-25 УХЛ4 2,5-25А, регулир.
Реле контроля фаз Евроавтоматика F&F CZF-B, 3х400/2.
Реле отключения неприоритетных нагрузок однофазное 3 це.
Реле тока PR-614. Для работы с внешним трансформатором.
Как устроен ограничитель мощности
Конструктивно прибор состоит из трех независимых частей, каждая из которых выполняет свою функцию.
Первый блок фиксирует параметры линии энергоснабжения. В отличие от реле напряжения, данные снимаются как по вольтажу, так и по току. Для этого в измерительном модуле установлены два трансформатора. Они гальванически развязаны от линии электропередачи, и не оказывают влияние на электросеть после прибора.
Следующий модуль интеллектуальный. У него три задачи:
- Фиксация параметров, и вычисление мгновенного значения мощности на линии. Программа построена на законах Ома, ничего нового инженеры пока не изобрели. Этот же модуль позволяет осуществлять контроль параметров в реальном времени (чем сложнее прибор, тем больше показателей можно увидеть на дисплее).
- Прием команд оператора: установка режимов работы, защиты, ограничения по мощности. Снова зависимость от сложности (и соответственно стоимости). Предела функционалу практически нет: технология ограничивается лишь здравым смыслом разработчика. Трехфазные ограничители анализируют параметры каждой фазы. В зависимости от заданной программы, аварийное отключение может производиться при возникновении проблем как на одной, так и на нескольких фазах.
Исполнительное устройство выполняет только одну задачу: по команде от интеллектуального модуля произвести отключение. Когда управляющий блок «решит», что параметры в норме: поступит команда на включение.
Схема подключения ограничителя мощности подразумевает два варианта:
- Установка у поставщика электроэнергии, в этом случае прибор выполняет надзорную функцию. Основная задача — контроль за несанкционированным отбором мощности.
- Подключение у потребителя после прибора учета. Задачи более широкие: от контроля за «воровством» энергии, до широкой защиты вашего электрооборудования от коллизий на линии энергоснабжения.
Где применяется ОМ и для чего он нужен
Автоматическому ограничителю приходится контролировать электрическую мощность при ее резком повышении, или же отключать питание при ее резком понижении. Использование таких устройств является целесообразным, как в квартирах, так и в частных домах и в административных зданиях.
Говоря в общем, для чего нужен электрический ограничитель, следует упомянуть о его основных возможностях:
- Контролировать входящую электроэнергию, в случаях скачков которой подача тока прекращается, что поможет бытовым приспособлениям избежать перегрузок.
- Обеспечивать защиту электросетей от сторонних подключений. Сегодня распространенным явлением считается подключение к личному кабелю еще одного абонента, который, таким образом, занимается воровством электрического тока. В данной ситуации ограничитель, благодаря четко установленному количеству абонентов и потребляемой мощности, сможет предотвратить проблему незаконного подключения.
- Управлять работой разнообразных механизмов. Устройство может контролировать мощность автомобильного двигателя, станочных механизмов, СВЧ-печей и других приборов. Иногда ОМ встречается на скутерах, в аварийных схемах.
Узнать больше о назначении и области применения ограничителя мощности вы можете на видео:
Кстати, область применения и назначение реле напряжения имеют схожести с ОМ, поэтому рекомендуем ознакомиться с данной информацией после прочтения статьи!
Принцип работы
Устройство постоянно анализирует рабочий процесс нагрузки электролинии. В случае скачка мощности, ограничитель мгновенно обесточивает поврежденную линию. После истечения установленного времени устройство автоматически возобновляет подачу питания. Если данный показатель придет в норму раньше установленного времени, ограничитель также автоматически подключит линию. В функции измерительного блока входит установление показаний электрической энергии по токовой характеристике и напряжению. Результат передается в логический блок, где сопоставляется две величины – показатели потребляемой энергии и критические показатели.
В случае если показатель подходит к максимально допустимому значению здесь вступает в работу исполнительный блок и отключает данную электролинию. После срабатывания ограничителя необходимо отключить мощный электроприбор и линия снова заработает.
Настройка порога срабатывания, времени отключения, а также времени возврата к рабочему состоянию осуществляется при помощи потенциометров. На выводах устройства скомпонованы два комплекта контактов – для подачи питания и управления включением и отключением прибора. Некоторые экземпляры оснащены функцией подсоединения исключительно нагрузок, относящихся к приоритетным. При этом неприоритетные потребители не подсоединяются.
Часто задаваемые вопросы
Какое максимальное сечение провода можно пропустить через отверстие в корпусе прибора?
В моделях ОМ-630, ОМ-630-1, ОМ-630-2, ОМ-1 диаметр отверстия равен 10 мм. С учетом толщины изоляции, проходит провод с сечением токопроводящей жилы около 32 мм2.
В ОМ1-3 диаметр отверстия 5 мм, что соответствует проводу сечением 6 мм2
Как правильно подобрать трансформаторы тока для использования с ОМ-630-2 и ОМ-611?
ОМ-630-2 и ОМ-611 предназначены для работы со стандартным рядом трансформаторов, у которых максимальным значением тока вторичной цепи 5А.
Для подбора трансформатора тока и правильной настройки ограничителя мощности следует провести несложные расчеты.
1. Определим максимальный ток нагрузки, исходя из заданной мощности Рогр.
Iмакс. = Рогр./230
2. Исходя из максимального тока, выбираем необходимый трансформатор, при этом Iмакс.
3. Определяем мощность, которую требуется установить на ограничителе:
Руст. = Рогр./Кгде К = Iном./5, коэффициент трансформации трансформатора тока.
Рассмотрим на примере:
Необходимо ограничить мощность Рогр. = 150кВт.
— определяем макс. ток нагрузки:
Iмакс. = 150000/230 = 652 А
— выбираем один из трансформаторов тока: 700/5 или 800/5 из стандартного ряда трансформаторов.
— коэффициенты трансформации будут: К = 700/5 = 140; К = 800/5 = 160.
— определим мощность, которую надо установить на ограничителе:
Если выбрали трансформатор 700/5 (К=140), то Руст. = Рогр./140 = 1070 Вт Устанавливаем на ограничителе значение 1,1 кВт.
При выборе трансформатора 800/5 (К=160)
Руст. = Рогр./160 = 940 Вт.
Устанавливаем на ограничителе значение 940 Вт.
Существует возможность выбора из трех вариантов расчета мощности. От этого зависит алгоритм, по которому ограничитель будет производить вычисление потребляемой мощности.
Пофазно
Установленная мощность Руст. делится на 3. При превышении этого значения в любой из фаз нагрузка отключается. Например: Руст. = 15кВт. При значении мощности Р>Руст./3 = 15/3 = 5кВт нагрузка отключается.
Суммарно
пределяется сумма мощностей в отдельных фазах, и при превышении значения Руст, нагрузка отключается (Ра+Рв+Рс>Руст.), где Ра,в,с — мощность потребляемая в отдельных фазах.
Например: Руст.=15кВт, Ра=10кВт, Рв=6кВт, Рс=0.
Р= Ра + Рв + Рс= 10 + 6 + 0=16кВт Р>Руст., нагрузка будет отключена.
Суммарно, с ограничением мощности в любой из фаз на уровне (2/5)хРуст
Например: при Руст. = 15кВт нагрузка будет отключена при превышении значения (2/5)х15 = 6кВт, в одной из фаз или при сумме мощностей в фазах более 15кВт (5,5 + 5,5 + 4,0)кВт.
В трехфазной сети вариант расчета мощности выбирается, в зависимости от поставленной задачи. Например, если энергосбытовой службе необходимо защитить слабую, «провисающую» электрическую сеть и уберечь трансформатор от перегрузки, выбирается *пофазный* расчёт.
Если сеть в порядке, и необходимо «выдать» абоненту электрическую мощность точно по оплаченному договору, следует применить *суммарный* способ расчёта мощности. Суммарный вариант подойдет потребителю, переживающему за сохранность внутренней электропроводки и участка линии электропередачи от опоры до дома.
При заказе ограничителя мощности следует руководствоваться схемой:
Варианты подключения ограничителя мощности
В качестве примера рассмотрим ограничитель мощности ОМ-310, подключение которого может быть выполнено по 4 схемам.
Схема № 1. Одна группа нагрузок и ее отключение в случае превышения мощности

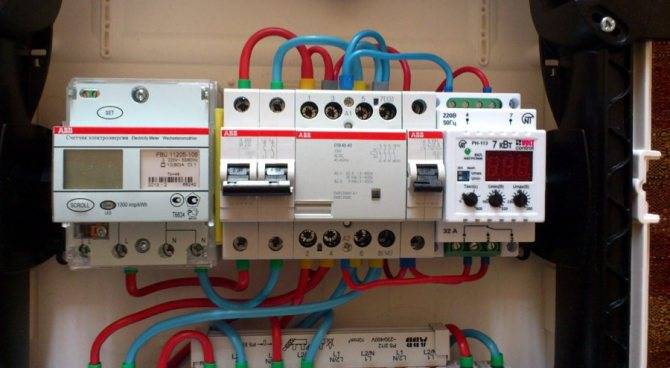

Все комплектующие элементы размещаются в общем электрощите. Вместе с вводным трехполюсным автоматом выполняется установка однополюсного автомата в цепь питания, подаваемого к катушке контактора – управлению. Это дает возможность использования в цепях управления проводов с меньшим сечением. Кроме того, провода силовых цепей и цепей управления разделяются между собой.
С опоры ЛЭП провод ввода СИП 4х16 заходит непосредственно в щит. Три фазных провода подключаются к верхним зажимам вводного автомата, а нулевой провод – к нулевой шине. В качестве примера рассматривается выделенная мощность в 15 кВт для трехфазной сети. Поэтому номинальный ток вводного автомата составляет 25 ампер.
Все три фазных провода от нижних зажимов вводного автомата проходят сквозь отверстия трансформаторов тока, встроенных в ограничитель мощности. Далее они соединяются с соответствующими клеммами в трехфазном счетчике. Функции встроенных трансформаторов заключаются в контроле тока, поступающего на каждую фазу.
Если жилы проводов или кабелей имеют диаметр, превышающий размеры сквозных отверстий во встроенных трансформаторах, необходимо воспользоваться внешними трансформаторами тока. Точно такое же условие выполняется в случае мощности трехфазной нагрузки, превышающей значение в 30 киловатт. Подключение осуществляется к вторичным обмоткам трансформаторов, подключенных к каждой фазе. Замена трансформаторов с внутренних на внешние активируется в настройках.
Далее после счетчика провода всех трех фаз подключаются к верхним клеммам модульного контактора. Нулевой провод с шины подключается к соответствующей клемме электросчетчика. Клеммы модульного контактора с помощью фазных перемычек соединяются с устройством защиты от импульсных перенапряжений (УЗИП). Питание для ограничителя мощности подводится от УЗИП. Для этого к устройству подводится трехфазное напряжение. После всех подключений счетчик и вводный автомат опломбируются.
Подключение выполняется так же, как и на предыдущей схеме. Главным отличием является наличие двух групп нагрузок. Неприоритетной считается нагрузка № 1, отключаемая контактором в первую очередь. Нагрузка № 2 постоянно находится во включенном состоянии. Как правило, это системы освещения, бойлеры, холодильники, насосы, котлы, сигнализация и другие жизненно важные участки.
Отключение неприоритетной нагрузки происходит в случае превышения потребляемой мощности. Главные объекты будут работать, а часть из них будет отключена. Однако, следует помнить, что неотключаемая нагрузка в этом случае остается без защиты ограничителя мощности, что может привести к негативным последствиям. В реле нагрузки задействуется лишь один контакт, а функциональное реле не используется вообще.
Схема № 3. Две группы нагрузок, отключаемых полностью из-за превышения мощности
В данном случае нагрузка состоит из двух отключаемых групп. Основное отличие между ними заключается в разнице между уставками, определяющими приоритет. Когда наступает превышение установленной мощности, происходит отключение нагрузки № 1. Если этот процесс продолжается, то отключается и нагрузка № 2.
К нагрузке № 1 относятся объекты с повышенной мощностью, такие как теплые полы, различные виды нагревателей, духовые шкафы и другое аналогичное оборудование. После их отключения нагрузка № 2 остается без защиты от перепадов напряжения в сети. В схеме задействовано реле нагрузки (один выходной контакт) и функциональное реле также с одним контактом.
Схема № 4. Три группы нагрузок, из них отключаются две неприоритетные
В данном случае нагрузки будут также отключаться поочередно, по мере повышения мощности. Вначале будет отключена 1-я нагрузка, за ней – вторая. Нагрузка № 3 остается постоянно включенной и ограничитель мощности не сможет ее защитить. В данной схеме также задействовано по одному контакту от реле нагрузки и функционального реле.
Ограничители тока: схемы
Ограничитель импульсных перенапряжений
Расчет тока по мощности и напряжению
Схема подключения УЗО
Как рассчитать мощность УЗО
Расчет автомата по мощности 380
Монтаж
Ограничитель монтируется непосредственно в электрическом щите. Его установка не представляет особой сложности и с ней может справиться любой электрик, имеющий опыт выполнения других подобных работ.
Выпускаются различные приборы для работы в сетях с одной и тремя фазами и с разными напряжениями и контролируемыми нагрузками. Поэтому необходимо приобрести аппарат, соответствующий проекту. Для подключения ограничителя необходимо ознакомиться с прилагаемой инструкцией.
Прежде всего, необходимо подключить питание к устройству. Оборудование имеет одно или три отверстия, через которые продевается нагрузочные провода. На них контролируется мощность. В этих отверстиях расположены индукционные датчики тока. Однофазные приборы имеют одно отверстие, трехфазные аппараты имеют по три отверстия.
На панели устройства есть выводы, с которых подаются управляющие сигналы на контакторы. Схема подключения достаточно проста для выполнения его своими руками. При монтаже необходимо использовать качественные провода с требуемым сечением и следить за тем, что бы все контакты были надежно закреплены.
Понижающий трансформатор: принцип работы, особенности выбора, подключение и установка своими руками. ТОП-10 идей + инструкция!
Кулачковый переключатель: конструкция устройства, характеристики и руководство по выбору. Схему подключения своими руками смотрите здесь!
DIN рейка — для чего применяется устройство и особенности монтажа модульного оборудования (105 фото). 5 лучших вариантов для щитка!
Некоторые устройства могут специально оснащаться дополнительными сигнальными контактами, которые необходимы для подключения различных цепей автоматики и сигнализации. Ограничители могут подключаться к персональным компьютерам с помощью интерфейсов RS-232 или RS-485 для установки параметров через персональный компьютер, а не через меню аппарата.
При эксплуатации устройства необходимо следить за частотой срабатывания защиты. Частое выключение может свидетельствовать о наличии короткого замыкания, неисправности электроприборов или сети. При появлении частых срабатываний необходимо провести техническую проверку оборудования и электрической изоляции сети.
Устройства для работы с внешним трансформатором
Ограничитель мощности данного типа подключается, как правило, при помощи рейки в 40 мм. Вводный автомат в этом случае должен находиться под коробкой рядом с кабелем питания. К счетчику электроэнергии устройство подсоединяется в последнюю очередь. Нулевая шина включается к первым двум контактам, которые являются замыкающими.
Дополнительно важно установить пускатель, который регулирует работу трансформатора нулевой последовательности. Перед этим пользователь обязан настроить первую пару колодок на устройстве
Для этого их следует вначале выставить в верхнее положение и затем взглянуть на систему индикации. Если срабатывает светодиод зеленого цвета, значит, система является замкнутой. Далее указанные колодки переводятся в нейтральное положение для того, чтобы сигнал проходил беспрепятственно. Затем настраиваются контакты реле.
В первую очередь их следует тщательно прочистить. В данном случае трубчатые вводы к ним подводятся последовательно
Далее важно замкнуть электромагнитную защелку. С этой целью необходимо убрать в сторону защитную крышку и отодвинуть проводку цепи
Колодки третьей линии выставляются в верхнее положение поочередно. При этом пользователь обязан следить за системой индикации. Если во время процедуры срабатывает светодиод зеленого цвета, это говорит о том, что цепь замыкается. Чтобы в системе не активировалась внешняя сигнализация, нужно отключить контакты реле. После этого трубчатые вводы необходимо подсоединить заново.
Принцип работы
Устройство постоянно отслеживает состояние сети, особенно при повышении нагрузки. При резком превышении установленного предела расхода электроэнергии прибор автоматически отключает одну из линий в цепи. По окончании определенного владельцем временного периода аппарат также автоматически возобновляет питание линии и после установления уровня мощности ниже установленного, линия подключается вновь.
Измерительный блок прибора определяет данные по потребеленной электроэнергии с помощью датчиков тока и напряжения. Ориентируясь на эти сведения, в логическом блоке определяется точная величина мощности в режиме реального времени и его сопоставление с критическими параметрами. Если мощность в определенный момент приближается к максимально допустимым величинам, подается команда на исполнительную схему и контактору на незамедлительное отключение чрезмерной нагрузки.
После сработки устройства владельцу следует отключить излишне нагружающие устройства. По истечении определенного времени прибор включится и продолжит функционирование в штатном режиме.
Регулировка порога срабатывания, срок отключения и срок возобновления работы осуществляется посредством потенциометров. На выводах расположены две группы контактов:
- для регулирования включения и выключения аппарата;
- для подключения питания.
Некоторые модели имеют функцию контроля подключения только приоритетных нагрузок. Неприоритетные подключения при этом не включаются.
