Что такое опрессовка водопровода и как она выполняется

Процесс проведения опрессовки пластиковых (полипропиленовых) труб

Для того чтобы провести опрессовку, необходимо обеспечить герметичность системы. Герметичность подразумевает возможность закачать какую-либо среду в систему, повысить давление, и проследить за падением этого давления. То есть проконтролировать, действительно ли система герметична и готова к эксплуатации. В нашем случае герметичность системы обеспечивается за счет установки заглушек на ее краях, то есть на начале трубопровода и на конце. При этом с одной стороны используется глухая заглушка, а вот с другой стороны используется заглушка с ниппелем. Установка заглушек происходит также как и всего трубопровода, то есть за счет пайки. Более подробно о процессе пайки пластиковых труб, можно узнать из статьи «Как спаять полипропиленовые трубы».

ЧИТАТЬ ТАКЖЕ: Фитинги для полотенцесушителя: виды и 4 способа соединения

После того как заглушки установлены, все отводы, тройники и арматура, которые выходят наружу также заглушены, можно приступить непосредственно к проверке, то есть к опрессовке. Для этого подключаем компрессор к ниппелю, сделать это просто. Включаем компрессор и накачиваем воздух до давления рабочего значения трубопровода. Обычно для трубопроводах в жилых домах это 6 атмосфер, но этот показатель в основном занижен, на практике получается около 3-4 атмосфер, что вполне сможет выдать компрессор. А если учесть что испытательной средой является воздух, с куда более низкой вязкостью, то давление еще можно снизить на 0,5-1 атмосферу.

Как и чем можно делать опрессовку

Чтобы проверка водоснабжения была выполнена качественно и с соблюдением необходимых нормативов, важно использовать специализированное оборудование и инструменты. Чаще всего для нагнетания давления применяется опрессовщик – насосное оборудование, используемое только для диагностики инженерных комплексов

Выбирая подходящую модель, нужно ориентироваться на показатели производительности, тип управления, конструктивные особенности.

В зависимости от вида механизма, производящего нагнетание давления, различают мембранные, поршневые и пластинчато-роторные насосы. Если производится опрессовка небольшого водопровода, например, в квартире, достаточно маломощной модели, закачивающей в трубы до 3 литров в минуту. Чаще всего это оборудование имеет ручное управление. Для масштабных комплексов необходимо выбирать устройства с более высокой производительностью, они могут работать от двигателя внутреннего сгорания или электропривода.

Покупать опрессовщик для проведения проверок раз в год или реже нерационально. В этом случае его может заменить циркуляционный насос, позаимствованный из системы отопления

Важно помнить, что на любое нагнетающее оборудование необходимо установить обратный клапан, который защитит от возвратного движения рабочей среды

Контроль параметров системы, которую нужно опрессовывать, осуществляется по показаниям манометра. Поэтому его обязательно нужно врезать в трубопровод на участке проведения тестирований сразу после отсечной арматуры.

Отвечая на вопрос, как наилучшим образом опрессовать систему водоснабжения, стоит выделить два основных метода: гидравлический и пневматический. Они в целом сходны по технологии реализации, но отличаются используемой рабочей средой.

Вода

Наиболее распространённый способ, направленный в основном на проверку прочности элементов инженерного комплекса, их способности противостоять резким скачкам давления. Это особенно актуально для российских централизованных сетей, в которых гидроудары не редкость. Определяя давление, под которым будет поступать вода, исходят из его максимальных рабочих показателей для данного участка. Затем это значение увеличивается в 1,5 раза.

Комплекс считается успешно прошедшим проверку, если в течение 10 минут воздействия нагнетаемой средой показатели на манометре изменились не более чем на 0,05 МПа (0,5 кгс/кв.см). Кроме того, необходимо тщательно проверить все стыки, швы, арматуру на наличие капель.

Воздух

Пневматический или манометрический метод предназначен для проверки плотности системы, т.е. степени герметичности, отсутствия протечек. Так как выявить слабые места в данном случае сложнее, чем с жидкостью, соединения предварительно протираются мыльным раствором.

Какое давление опрессовки водопровода воздухом

Чтобы все работы по диагностике комплекса были проведены безопасно и правильно, необходимо придерживаться чёткого регламента. Сначала среда закачивается в трубопровод до достижения значения 0,15 МПа (1,5 кгс/кв.см) на манометре. На слух или визуально с применением мыльного раствора выявляются возможные дефекты. Если они были обнаружены, давление необходимо сразу снизить до уровня атмосферного. После устранения неполадок, газ снова нагнетается в систему на этот раз до 0,1 МПа (1 кгс/кв.см), где держится в течение 5 минут.

Опрессовка по инструкции водопровода воздухом считается выполненной, если отклонения в показаниях в начале и конце испытаний составляют 0,01 МПа (0,1 кгс/кв.см) и меньше.

Видео на тему

Опрессовка водоснабжающих сетей проводится для того, чтобы проверить их функциональность и выявить слабые места. Своевременно устранив все неполадки, вы обеспечите работоспособность трубопровода и избежите серьезных поломок.

Необходимость гидравлических испытаний

Опрессовка позволяет выявить протечки в системе

Операция выполняется на небольшом отрезке магистрали, который изолируется от основной линии и подвергается испытанию повышенным давлением, граничащим с критическим. В ответвление накачивается большой объема сжатого воздуха или запускается водный поток под напором. Если ветка выдержит это испытание и сохранит герметичность, она признается годной для дальнейшей эксплуатации. На прорыв укажет падение давления на манометре.

Гидравлическим испытаниям обязательно подвергают:

только что созданные магистрали;
отремонтированные сети;
пластиковые трубопроводы после чистки;
трубные отрезки после замены поврежденного участка или установки муфты, тройника;
водопроводные трубы в квартире после подключения водосчетчиков;
системы отопления перед отопительным сезоном.

Подготовка к процедуре

Перед испытаниями необходимо осмотреть трубы на предмет явных дефектов и устранить их. Также потребуется удалить теплоноситель из систем отопления.

Дальнейшие действия следующие:

Промывка магистрали для ликвидации окалины, коррозийных и органических наростов.
Оценка состояния внутренней поверхности труб.
Монтаж невозвратного клапана и манометра, если они идут в комплекте с напорным оборудованием.

Невозвратный клапан требуется для удержания рабочей среды в сети.

При подготовке к процедуре важно также правильно выбрать насос. Маломощное напорное оборудование увеличит время тестирования, что может привести к искажению результатов. Агрегаты бывают ручными и электрическими

Подходящий нужно подбирать, исходя из объемов тестируемых магистралей

Агрегаты бывают ручными и электрическими. Подходящий нужно подбирать, исходя из объемов тестируемых магистралей.

Порядок проведения работ

Опрессовку домашнего водопровода можно провести самостоятельно.

Герметизируйте тестируемый отрезок магистрали. Для этого перекройте запорную арматуру в конце и начале участка.
Отключите элементы системы, не рассчитанные на испытательное давление – предохранительные клапаны и другую арматуру, котел, бойлер, расширительные баки.
Подключите напорное оборудование. Насос подсоединяется к патрубку крана горячей или холодной воды. В отопительных сетях – к кранику радиатора.
Закачайте воду или воздух сквозь обратный клапан.
Контролируйте давление с помощью манометра. Для чугунных труб оно должно быть 1,5 атмосфер, для безнапорных пластиковых изделий – 1,5–2, для напорных – 10–15. При проверке сетей отопления в частных домах достаточно 2 атмосфер.
Отключите опрессовщик и зафиксируйте первичное значение на измерительном приборе и оставьте систему на 6–8 часов.

По истечении контрольного времени необходимо сравнить первоначальный показатель с текущим результатом. Если первый окажется ниже, в системе водоснабжения есть неполадки.

СНиП и меры безопасности

Опрессовка трубопровода водой либо воздухом регламентируется строительными нормативами:

СНиП 3.05.01-85 посвящен коммуникационным сетям;
СНиП 3.05.04-85 – наружным магистралям;
СНиП 41-01-2003 – работе отопительных и вентиляционных систем.

В этих документах указан порядок проведения гидравлического тестирования, прописаны технологические схемы этого процесса и правила безопасности.

Самым главным является контроль за показателями давления во время тестирования. При их избыточной величине возможно разрушение деталей магистрали. Чтобы застраховаться от этого, стоит использовать опрессовщик со специальным ограничителем.

Практически любое вмешательство в водоснабжающие и отопительные системы подразумевает, что после этого будет проведена опрессовка. Она позволит выявить все слабые места, которые визуально отыскать невозможно.

Чтобы система отопления не отказала в самый напряженный момент, отопительный сезон прошел без проблем, необходимо периодически проверять состояние оборудования, выявлять все изношенные детали. Такая проверка называется «опрессовка системы отопления», проводится она по определенным правилам.

Особенности проведения опрессовки системы отопления многоэтажного дома

Проведение гидравлических испытаний отопительной системы многоэтажных жилых домов, объектов социального назначения, а также торговых и развлекательных центров регламентируется «Правилами технической эксплуатации тепловых энергоустановок», а также Действующими Санитарными Нормами и Правилами.

Давление опрессовки

В соответствии с ними перед ее началом гидравлических испытаний необходимо рассчитать уровень опрессовочного давления. Его значение зависит от многих факторов:

Срока ввода в эксплуатацию отопительной системы (для новых систем отопление при опрессовке рабочее давление увеличивают в 1,5-2 раза, а для систем, эксплуатируемых не первый год, рабочее давление увеличивают на 15-50%);
Вида отопительных приборов, установленных в здании: если в системе используются чугунные радиаторы, то опрессовочное давление не должно превышать 6 атм. Для конвекторов, напротив, необходимо уровень давления поднимать до 10 атм.;
Количества этажей в здании;
Назначения здания.

В большинстве случаев проведению гидравлического испытания отопительной системы предшествует ее промывка, после проведения, которой промывочные растворы сливаются, а система заполняется водопроводной водой, температура которой не должна превышать 45 С. В обязательном порядке производится сброс воздуха.

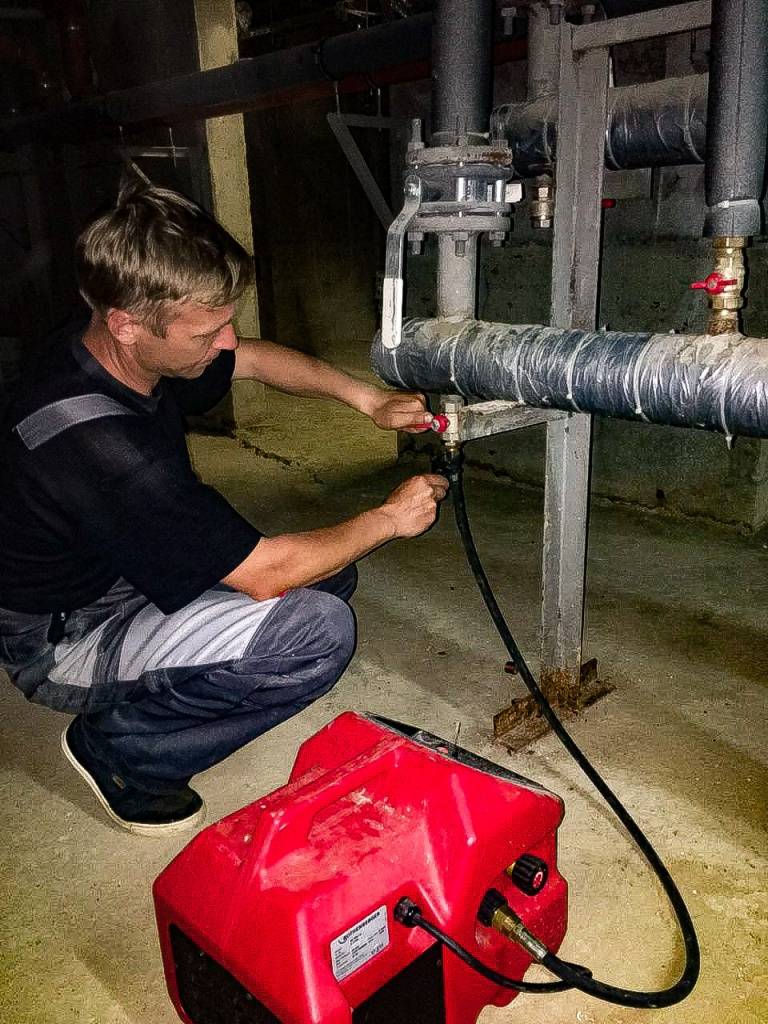

После заполнения системы отопления водой к спускному крану (спускнику) подключается насос для опрессовки системы отопления, с помощью которого создается избыточное давление в сети, уровень которого проверяется в самой высокой точке отопительной системы.

Давление опрессовки максимальное: что дальше?

После достижения в системе необходимого уровня опрессовочного давления его удерживают не менее 15 минут, в течение которых следят за показаниями манометров, а также визуально проверяют наличие течей, сдвигов в системе или появления разрывов.

В ходе проведения гидравлических испытаний проверка каждого отопительного прибора и узла должна производиться в обязательном порядке. При этом не имеет значения, остается уровень опрессовочного давления постоянным, или происходит его падение. Особо тщательно проверяются скрытые участки отопительной системы, например, расположенные в стенах или залитые стяжкой.

Если давление стабильно, а течь не обнаружена, гидравлическое испытание системы считается завершенным. После окончания проверки уровень давления сбрасывается до рабочего значения.

В том случае, если падение опрессовочного давления превышает допустимые параметры, производится тщательное обследование системы и выявление течей. Гидравлические испытания продолжаются до тех пор, пока не будет найден поврежденный участок.

Завершение опрессовки системы отопления

Опрессовка системы отопления считается успешно проведенной, если во время проведения контрольных замеров падение давление составило не более 0,1 атм, не выявлено никаких видимых повреждений в системе, разрывов, течей, сдвигов и запотевания сварных швов.

Если повреждения обнаружены, их устраняют, а затем проводят повторное гидравлическое испытание.

Акт опрессовки системы отопления

По результатам проведения опрессовки составляется акт опрессовки, в котором указывают время проведения испытания системы, приводят расчет опрессовочного давления, указывают время, в течение которого оно выдерживалось, а также сообщают о полученных результатах.

Водяное отопление в современном доме — это сложная система, которая должна работать надежно и бесперебойно. Однако существует ряд причин, по которым происходит сбой, например погрешности при монтаже, износ оборудования со временем, и т.д. Все эти факторы могут влиять на герметичность контуров и вызывать нарушения в работе. Чтобы найти место с повреждением, требуется проведение опрессовки всей системы водяного отопления. Как выполняется эта манипуляция в частном (загородном) доме и возможно ли это сделать своими силами и руками? Какой уровень давления должен быть? Обо всем об этом можно почитать и посмотреть видео.

Тестирование полипропиленовых труб

Как рекомендовано нормативами, стандартное испытательное давление следует устанавливать в 1,5 раза выше номинального значения для компонентов, составляющих тестируемый участок. Если на участке включены механические фитинги, испытательное давление ограничивается значением — 20 бар.

Стандартное испытательное давление следует подводить к самому низкому уровню тестируемого трубопровода. Изначально трубопровод не должен подвергаться нагрузкам при заполнении, так как это может повлиять на результат испытания. Полиэтиленовые трубопроводы недопустимо подвергать испытанию, если температура стенки трубы меньше + 30°C.

Перед испытанием пластикового трубопровода необходимо убедиться, что насос имеет достаточную емкость для подъёма давления к испытательному уровню за время 10-20 минут. Этот момент обусловлен тем, что общее время испытания неразрывно связано со временем нарастания нагрузки.

Для обеспечения точного анализа данных испытаний под давлением следует использовать преобразователи с каротажным устройством и дисплеем.

Когда проводят опрессовку тубопроводов

Опрессовке подвергаются перед сдачей в эксплуатацию все новые трубопроводные системы, емкости и т.п. Проверяются также все объекты, прошедшие процедуру ремонта или замены какого-то элемента. Так как самыми ненадежными участками трубопровода принято полагать стыки с установленными фитингами, то проверке подвергаются в обязательном порядке участки, где использовалась стыковка в муфту.

Опрессовке подлежат все типы трубопроводов, бытовые и промышленные, вновь построенные и уже эксплуатируемые

Также проводится испытание в других случаях:

если трубопровод простаивал продолжительное время или работает в сезонном режиме (как система отопления в летний период);
если предусматриваются плановые проверки. Таким образом проводится проверка полимерной канализации, когда контролируют целостность отводящего трубопровода. Испытание давлением пластикового водопровода относится к одной из самых востребованных операций, проводимых после любой прочистки труб, так как при этом весьма вероятны механические повреждения, особенно на стыках;
после проведения промывки трубопровода, особенно с применением агрессивных химических реагентов, под воздействием которых могли возникнуть повреждения арматуры или стенок труб;
особенным образом проводится испытание скважин – на проверку попадания в ее ствол верховодки (воды из поверхностных слоев), ведь потребителей беспокоит качество воды, особенно питьевой.

Необходимость гидравлических испытаний

Опрессовка позволяет выявить протечки в системе Операция выполняется на небольшом отрезке магистрали, который изолируется от основной линии и подвергается испытанию повышенным давлением, граничащим с критическим. В ответвление накачивается большой объема сжатого воздуха или запускается водный поток под напором. Если ветка выдержит это испытание и сохранит герметичность, она признается годной для дальнейшей эксплуатации. На прорыв укажет падение давления на манометре.

Гидравлическим испытаниям обязательно подвергают:

только что созданные магистрали;
отремонтированные сети;
пластиковые трубопроводы после чистки;
трубные отрезки после замены поврежденного участка или установки муфты, тройника;
водопроводные трубы в квартире после подключения водосчетчиков;
системы отопления перед отопительным сезоном.

Как опрессовывать систему отопления в многоквартирных домах

В таких зданиях испытания проводят работники специальных служб с помощью необходимого оборудования, после завершения которых составляется акт опрессовки должной формы.

Перед началом гидравлических испытаний выполняют подготовительные работы:

сначала визуально осматривается состояние узла подачи, стояков, магистральных труб и других элементов отопительной системы;
проверяется наличие и целостность теплоизоляции на тепловых магистралях.

Перед опрессовкой обязательно промывают систему отопления, если она эксплуатировалась больше 5 лет. Для этого необходимо слить теплоноситель, который может в ней находиться, и промыть ее специальным раствором. Только после этого приступают к гидравлическим испытаниям, которые проходят следующим образом:

систему отопления следует заполнить водой;
при помощи ручного или электрического насоса создают в ней избыточное давление;
с помощью манометра определяют, держится давление или нет, и длиться это должно около 15–30 минут;
если давление не спадает в течение этого времени, значит, с герметизацией все в порядке, утечек никаких нет и все элементы хорошо выдерживают давление;
если давление вдруг упало, то необходимо проверить все элементы (радиаторы, трубы, дополнительное оборудование, соединение) на предмет утечки воды;
как только место утечки будет определено, осуществляют его герметизацию или заменяют элементы (участок трубы, запорную арматуру, соединительный фитинг, радиаторы и др.) и повторяют гидравлические испытания.

СНиП и меры безопасности

Опрессовка трубопровода водой либо воздухом регламентируется строительными нормативами:

СНиП 3.05.01-85 посвящен коммуникационным сетям;
СНиП 3.05.04-85 – наружным магистралям;
СНиП 41-01-2003 – работе отопительных и вентиляционных систем.

В этих документах указан порядок проведения гидравлического тестирования, прописаны технологические схемы этого процесса и правила безопасности.

Самым главным является контроль за показателями давления во время тестирования. При их избыточной величине возможно разрушение деталей магистрали. Чтобы застраховаться от этого, стоит использовать опрессовщик со специальным ограничителем.

Практически любое вмешательство в водоснабжающие и отопительные системы подразумевает, что после этого будет проведена опрессовка. Она позволит выявить все слабые места, которые визуально отыскать невозможно.

Подготовительные работы перед опрессовкой

Действия, которые необходимо выполнить перед началом контрольной опрессовки газовой трубы, производятся согласно с инструкциями по охране труда, разработанными по типовым положениям техники безопасности при выполнении газоопасных работ.

К подготовке относится:

Схема газопровода

сверка фактической подземной прокладки коммуникации с трассировкой, обозначенной на схемах в проектной документации;
выбираются места для подключения необходимых заглушек, контрольно-измерительных приборов и регуляторов;
определяется точка подключения компрессорной установки.

Все задействованные, на этом мероприятии, инженеры и рабочие, обязаны быть повторно проинструктированы по охране труда и ознакомлены с порядком выполнения работ.

Цель и порядок испытаний

ручной насос для гидравлических испытаний

Гидравлические испытания систем водоснабжения и водоотведения проводятся для проверки герметичности, надежности водопровода и обнаружения бракованных деталей. Тестирование назначают перед сдачей в эксплуатацию вновь сооруженной сети или после реконструкции (капитального ремонта). Все обнаруженные дефекты тут же исправляются, а тесты повторяются до получения удовлетворительного результата. Испытания проводятся дважды: сначала предварительные, после них окончательные.

На первом этапе в водопровод под давлением нагнетается вода, напор должен в полтора раза превышать рабочий. Назначаются предварительные гидравлические испытания трубопроводов водоснабжения при полном доступе к наземным и подземным частям магистрали, до монтажа сантехнических приборов.

Перед окончательным этапом гидравлических испытаний водоснабжения подземные участки закрываются, все монтажные работы на отрезке завершают, но сантехнические приборы пока не устанавливают. Выходы прикрываются заглушками. Во время гидравлических испытаний холодного водоснабжения напор в магистралях повышают в 1,3 раза по сравнению с рабочим.

Гидравлические испытания пластиковых трубопроводов водоснабжения разрешено проводить спустя сутки по окончанию монтажа, при плюсовой температуре;
Чтобы провести гидравлические испытания водосливов в доме, трубы полностью наполняют водой до верха стояков. Предварительно визуально исследуют состояние труб и исправляют заметные недочеты. Если полностью заполненная система водосливов не протекает в течение 20 минут, а вода держится на отмеченном уровне — система успешно прошла испытание.

Подготовительные меры при опрессовке

Перед началом работ по выполнению опрессовки необходимо выполнить следующие действия:

Испытуемая трубопроводная система подвергается осмотру на предмет явных дефектов (отсутствующие элементы, проржавевшие участки и пр.). Выявленные нарушения устраняются. Если система заполнена каким-либо веществом, которое не может использоваться для проведения испытаний, например, теплоноситель в системе отопления, ее необходимо опорожнить.
Далее по правилам производится промывка трубопровода. Данная операция позволит удалить из труб окалину, ржавчину, отложения органической и неорганической природы. Промывка может осуществляться различными способами, некоторые из них требуют применения компрессора. Согласно правилам, по завершении этой процедуры следует проверить качество ее выполнения, вырезав в произвольном месте трубопровода участок длиной 0,5 м и оценив состояние его внутренней поверхности.
Подготовительный этап заканчивается установкой обратного клапана и манометра, если таковые не входят в состав нагнетательного устройства. Обратный клапан необходим для удержания рабочей среды в системе.

При опрессовке систем отопления многоквартирных домов работы по подготовке теплового узла проводят отдельно от всей системы и после нее. Это связано с тем, что данный узел проходит испытание с большей величиной давления.
