Правила выполнения опрессовки отопления: способы, выбор насосов и значения давления

Разновидности испытаний, дополнительные сведения

В большинстве случаев, выполняются гидравлические проверки трубопроводов следующих типов.

  1. Водопроводные.
  2. Канализационные.
  3. Отопительные.

Чтобы проверить внутренние сети в отопительных системах, используют давление выше рабочего на 0,1 Мпа. Для самой низкой точки, давление в системе должно быть на уровне не больше 0,3 мПа. Все котлы должны быть отключены перед тем, как начнётся работа. Обязательна приостановка работы насосов расширения вместе с тепловыми пунктами.

Пока трубопровод наполняется водой, должен быть удалён весь воздух, имеющейся внутри.

Уровень давления надо координировать с администрацией ТЭЦ, если именно от неё работает конструкция, требующая проверки. Заключительный этап – проверка элементов на выработку тепловой энергии. На этом этапе окончательно регулируют каждый из приборов, входящих в ту или иную магистраль.

Как произвести гидравлические испытания систем отопления

Watch this video on YouTube

Информация о нормах по гидравлическому испытанию

  • При проведении испытаний надо опираться на такие действующие нормативы, как НиТУХП-62, а так же СНиП III-Г.9-62.
  • Проведение процедуры должен контролировать руководитель, если это происходит не в частном доме. Обычно такую функцию передают уполномоченному представителю руководителя, либо мастеру. Обязательно выполнение требований, которые предъявляются со стороны Госгортехнадзора, техника безопасности. Не обойтись без учёта технической документации по тому или иному объекту.
  • Предварительная проверка обязательна для измерительных приборов, которые используются во время испытаний. Допустимо применение только манометров класса точности от 1,5 и выше, прошедших опломбирование.

Работа с альтернативными системами отопления

Рабочее давление в пределах 70 кПа характерно для эксплуатации паровых систем отопления и тепловых сетей. Чтобы провести испытание, требуется довести показатель до уровня 250 кПа. Измерение допустимо проводить в участке установки, который находится ниже всех.

Но есть паровые коммуникации, у которых давление выше. В таком случае во время тестирования, оно должно быть больше рабочего на 100 кПа

Важно знать, что эффективность испытания снизится, если в нижней точке характеристика не достигнет хотя бы 300 кПа

О других особенностях проведения испытаний

Главное, чтобы гидравлическое испытание установки затрагивало буквально каждый элемент, входящий в систему. Если трубопроводы ранее тестировались с применением ультразвука – дополнительная проверка не требуется.

Давление при испытаниях увеличивается не сразу, а постепенно. В нормативной документации описана скорость, которой необходимо придерживаться, изменяя показатель.

Во время гидравлической проверки систем отопления, на поверхности трубопровода не должна образовываться влаги. Так же нужно следить, чтобы из за напора воды не произошло деформации системы отопления.

После того, как отопительный сезон подошел к концу, необходимо произвести опрессовку. При проведении работ обязательно соблюдать требования по охране труда и промышленной безопасности.

ОПРЕССОВКА СИСТЕМЫ ОТОПЛЕНИЯ – ВОЗДУХОМ!!!

Watch this video on YouTube

По результатам проверки обязательно составляется акт, в упрощённой письменной форме. Необходимо заполнить установленные законом формы, чтобы корректно отобразить всю необходимую информацию.

Только в этом случае считается, что гидравлическое испытание трубопроводов водоснабжения или отопления пройдено успешно.

Порядок проведения испытаний по нормативным актам

Гидроиспытания системы отопления, а также прочих узлов магистрали регламентируются нормативной базой. Рассмотрим рекомендации по СНиП.

СНиП 41-01-2003:

  • температурный режим в здании при проведении работ должен быть выше +0 С;
  • максимально нагнетаемое давление опрессовочное не должно быть выше показателя предельного давления для оборудования и материалов, примененных для обустройства системы отопления;
  • показатель величины давления опрессовки выше, чем рабочее давление системы и оборудования на 50% (не менее 0,6 МПа).

СНиП 3.05.01-85:

  1. Гидравлические испытания крупных узловых элементов систем осуществляются на месте сборки.
  2. Если в период проведения опрессовки давление падает, нужно провести визуальные обследования магистрали для обнаружения течи. После устранения течи мероприятия по проверке на герметичность продолжить.
  3. При наличии в системе трубопроводов вентилей, клиновых задвижек опрессовка проводится с двукратным поворотом регулирующей ручки.
  4. Секционные радиаторы и другие приборы системы отопления не заводской сборки опрессовываются на месте.
  5. При укладке трубопровода со скрытой разводкой проверка на герметичность выполняется под показанным высоким давлением до проведения отделочных работ. Если предполагается теплоизолировать трубопроводы, испытания производятся до момента монтажа теплоизоляции на элементы системы.
  6. Водогрейные котлы, мембранные баки на момент осуществления проверки отключаются.

Испытание считается пройденным, если работоспособность системы подтверждена в течение 30 минут – не снизилось опрессовочное давление и в конструкции протечки визуально не обнаружены.

Если в теплое время года теплоноситель не может выдавать температуру опрессовки, тепловые испытания откладываются до момента временной подачи теплоснабжения или до периода подключения магистрали к источнику поступления тепла.

1.Правила технической эксплуатации тепловых энергоустановок.

Разработано и утверждено Министерством Топлива и Энергетики Российской Федерации. № 115 от 24.03.2003г.

п. 9.2 Системы отопления, вентиляции, кондиционирования, горячего водоснабжения.

Гидравлические испытания оборудования тепловых пунктов и систем отопления следует производить раздельно.Тепловые пункты и системы отопления должны испытываться не реже одного раза в год, пробным давлением равным 1,25 рабочего давления на вводе теплосети, но не менее 0.2 Мпа (2 кгс/см2).

9.2.11 Для защиты от внутренней коррозии системы отопления должны быть постоянно заполнены деаэрированной, химически очищенной водой.

9.2.12 Испытания на прочность и плотность оборудования систем проводятся ежегодно после окончания отопительного сезона для выявления дефектов, а также перед началом отопительного периода после окончания ремонта.

п.9.2.13 испытания на прочность и плотность водяных систем отопления проводятся пробным давлением, но не ниже:

— Элеваторного узла, водоподогреватели систем отопления, горячего водоснабжения- 1МПа (10кгс/см2 или 10Ати.)

— Системы отопления с чугунными отопительными приборами, стальными штампованными радиаторами — следует принимать 0,6 Мпа (6 кгс/см2 или 6Ати)

— системы панельного и конвекторного отопления — 1,0 Мпа (10 кгс/см2 или 10Ати).

Для калориферов систем отопления и вентиляции – в зависимости от рабочего давления, устанавливаемого техническими условиями завода — изготовителя.

-Минимальная величина пробного давления при гидравлическом испытании должна составлять 1,25 рабочего давления, но не менее 0,2 Мпа (2 кгс/см2 или 2Ати).Испытания трубопроводов проводится в следующем порядке следует выполнять с соблюдением следующих основных требований:

  • испытательное давление должно быть обеспечено в верхней точке (отметке) трубопроводов; температура воды при испытаниях должна быть не выше 45°С, полностью удаляется воздух через воздухоспускные устройства в верхних точках;
  • давление доводится до рабочего и поддерживается в течении времени, необходимого для осмотра всех сварных и фланцевых соединений, арматуры, оборудования, приборов, но не менее 10 минут;
  • если в течение 10 мин не выявлены какие-либо дефекты, давление доводится до пробного.

Давление должно быть выдержано в течение 15 минут и затем снижено до рабочего. Падение давления фиксируется по контрольному манометру.

Системы считаются выдержавшими испытания, если во время их проведения:

— не обнаружены «потения» сварных швов или течи из нагревательных приборов, трубопроводов, арматуры и прочего  оборудования.

— при испытаниях на прочность и плотность водяных и паровых систем теплоснабжения в течении 5 мин падения не превышает 0,02 Мпа (0,2 кгс/см2 или 0,2Ати).

— при испытаниях на прочность и плотность систем панельного отопления в течении 15 мин падения не превышает 0,01 Мпа (0,1 кгс/см2 или 0,6Ати).

— при испытаниях на прочность и плотность систем горячего водоснабжения в течении 10 мин падения не превышает 0,05 Мпа (0,5 кгс/см2 или 0,5Ати).

— при испытаниях на прочность и плотность систем пластмассовых трубопроводов в течении 30 мин падения не превышает 0,06 Мпа (0,6 кгс/см2 или 0,6Ати).

Результаты проверки оформляются Актом проведения испытаний на прочность и плотность.

Если результаты испытаний на прочность и плотность не отвечают указанным условиям, необходимо выявить и устранить утечки, после чего провести повторные испытания системы.

При испытаниях применяют пружинные манометры класса точности не ниже 1,5 с диаметром не менее 160мм, с ценой деления 0,01 Мпа (0,1 кгс/см2 или 0,1Ати).

2. СНиП 3.05.01-85 «Внутренние санитарно- технические системы»

4.6. Испытание водяных систем отопления и теплоснабжения должно производиться при отключенных котлах и расширительных сосудах гидростатическим методом давлением, равным 1,5 рабочего давления, но не менее 0,2 МПа (2 кгс/см2 (2Ати)) в самой нижней точке системы.

Система признается выдержавшей испытание, если в течение 5 мин нахождения ее под пробным давлением падение давления не превысит 0,02 МПа (0,2 кгс/см) и отсутствуют течи в сварных швах, трубах, резьбовых соединениях, арматуре, отопительных приборах и оборудовании.

3. СНиП 41-01-2003 «Отопление, вентиляция и кондиционирование»

4.4.8 Гидравлические испытания водяных систем отопления должны производиться при положительной температуре в помещениях здания.

Чтобы ввести отопление в эксплуатацию, необходимо обязательно выполнить промывку и опрессовку системы. После завершения данной процедуры заполняется акт, подтверждающий, что монтаж отопительной сети сделан правильно. Работники уполномоченные выполнять данную работу обязаны заполнить все надлежащие нормативные акты.

Как проводится опрессовка систем отопления: понятие, нормы и технологии

В России из-за холодного климата во всех многоквартирных домах и в большинстве частных присутствует система отопления. Ее устройство всегда индивидуально, но существует одно обязательное требование: бесперебойное функционирование, которое обеспечивается специальными мероприятиями. Для регулярных проверок систем отопления применяется такой способ, как опрессовка.

Работа любой системы отопления заключается в перемещении нагретого теплоносителя по замкнутому контуру, находящегося под рабочим давлением. От нее требуется оставаться герметичной, даже при воздействии гидравлических ударов, возникающих в процессе функционирования.

Способ опрессовки закрытой закрытой системы с принудительной циркуляцией заключается в нагнетании в контуре давления, превышающего рабочее на 20–30%, далее осуществляется визуальный и приборный контроль в течение определенного интервала времени. В итоге делается вывод о наличии или отсутствии протечек.

Возможны два варианта проведения испытаний: опрессовка отопительной системы воздухом или водой. В первом случае для нагнетания используется пневматический насос, во втором гидравлический.

Проверка герметичности всей системы отопления обязательно проводится:

  • после монтажа;
  • во время подготовки к отопительному сезону;
  • после установки новых элементов конструкции системы, например, теплосчетчиков;
  • по итогам выполнения ремонтных работ;
  • в рамках профилактической проверки при сервисном обслуживании.

Опрессовку воздухом рекомендуется выполнять только в случаях крайней необходимости, когда неудобно или невозможно заливать и удалять воду, так как при эксплуатации будет использоваться жидкий теплоноситель. Гидравлическая проверка работоспособности системы путем опрессовки труб, бойлеров, теплообменников и других элементов, позволяет выявить все дефекты оборудования и добиться безаварийной работы.

Рабочее давление и расчетное для проведения процедур, зависят от высоты поднятия воды, то есть от количества этажей. Анализ производит специалист на месте испытаний. Отличие опрессовки отопительных систем для коттеджей и частных домов в том, что для нее требуется небольшое давление около 2 атмосфер, это позволяет использовать только водопровод. При этом жидкость должна заполнить всю конструкцию без воздушных пузырей. В многоэтажных домах рабочее давление около 6–8 атмосфер, поэтому там обязательно применяется насосная гидравлическая опрессовка.

Для процесса опрессовки существуют документы, в которых определяются этапы, последовательность проведения работ, с соблюдением техники безопасности, требуемое оборудование, способы актирования результата:

  1. «Правила технической эксплуатации тепловых энергоустановок № 115 от 24.03.2003г», которые разработаны и утверждены Министерством Топлива и Энергетики Российской Федерации.
  2. «Отопление, вентиляция и кондиционирование» СНиП 41–01–2003.
  3. «Внутренние санитарно-технические системы» СНиП 3.05.01–85.

На основании всех норм можно выделить действия при проведении опрессовки:

  • Постепенное создание в системе давления, превышающее рабочее.
  • Выдержка около получаса объекта испытаний с постоянным контролем давления.
  • Актирование результата.
  • Устранение, при необходимости, дефектов.

Все элементы трубопровода, которые находятся в аварийном состоянии, после испытаний придут в негодность, а исправные продолжат работу.

Схема проведения опрессовки системы отопления воздухом

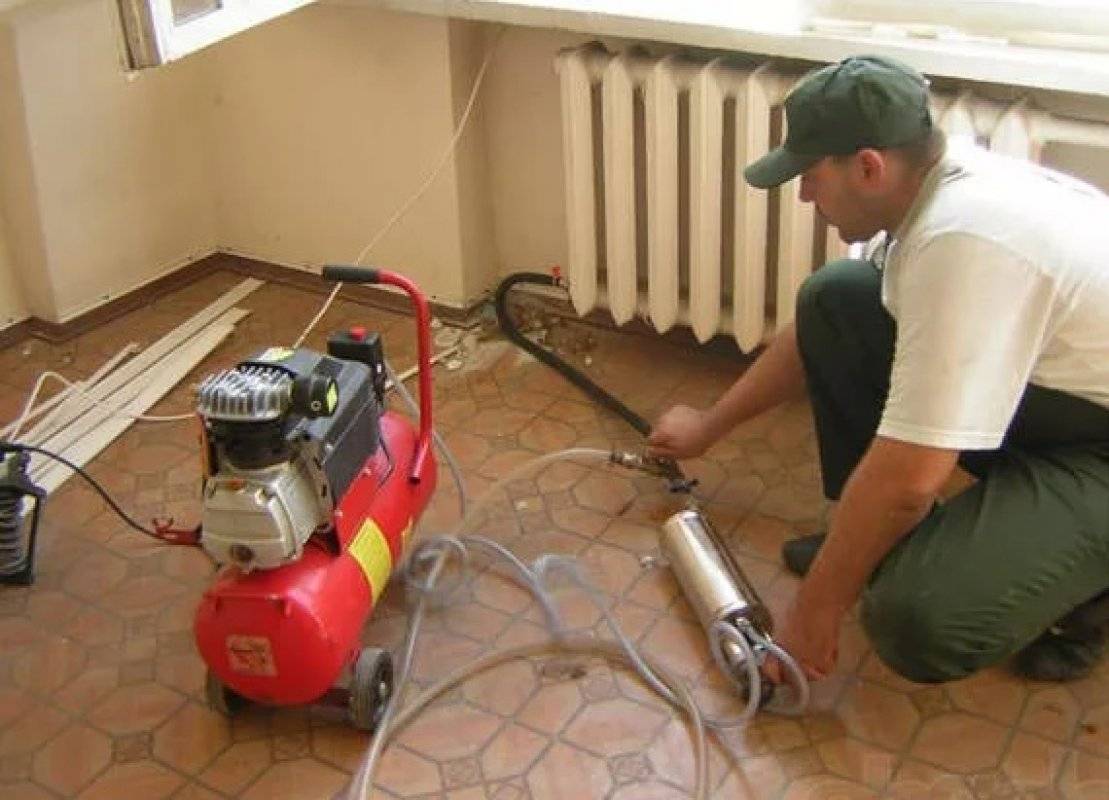

Опрессовка системы отопления воздухом

Процедура опрессовки проводится либо водой, либо воздухом. Последнему варианту предпочтение отдаётся в холодное время года, чтобы исключить вероятность замерзания воды в системе в случае возникновения в ней какого-либо дефекта.

Технология выполнения опрессовки воздухом достаточно проста. В любом, удобном для вас, месте системы отопления (СО) подключается компрессор, который нагнетает воздух в батареях отопления и магистралях системы. Его давление повышается до заданной величины. После чего изменение давления контролируется по манометру.

В тех случаях, когда работы выполнены качественно, давление в системе со временем не падает.

Опрессовка системы отопления воздухом выполняется в определенной последовательности.

Во-первых, необходимо полностью слить воду из системы.

Далее, нужно перекрыть и загерметизировать выбранный участок СО, подлежащий последующему контролю. То есть ветка, подлежащая опрессовке, полностью отсекается от центрального водовода.

Эта процедура выполняется с использованием имеющейся запорной арматуры (вентили или краны), расположенной в конце и в начале участка.

До начала выполнения данного этапа работы следует выполнить определённые подготовительные мероприятия. А именно:

  1. Провести внимательный осмотр всей запорной арматуры;
  2. При необходимости добавить сальниковые уплотнения, чтобы герметичность была полной;
  3. Реставрировать, где это необходимо, трубопроводную изоляцию.

К контролируемому участку необходимо подключить компрессор, мощность которого подбирается с учётом внутренних объёмов тестируемого участка.

Затем требуется создать на данном участке избыточное давление, величина которого должна не менее, чем в два-три раза превышать заданное для СО рабочее давление. (То есть, при рабочем давлении до 2 атмосфер, давление в системе при опрессовке её воздухом необходимо довести, как минимум, до 5 атмосфер).

Как правило, компрессор подключают либо к сливному крану СО, либо к одному из радиаторов, выкрутив из него предварительно кран Маевского (спускник воздуха системы отопления) и поставив вместо него переходник, позволяющий пристыковать шланг компрессора.

Далее осуществляется проверка всех, имеющихся в системе, мест соединений на наличие протечки (отсутствие герметичности сборки). При этом необходимо просмотреть именно ВСЕ соединения, не только разъёмные, но и паяные (если СО собрана из пропиленовых труб).

В тех случаях, когда опрессовка проводится воздухом, все соединения следует предварительно промазать мыльным раствором. Если указанная процедура выполняется водой, то протечки станут заметны и без этого.

Резюмируя вышеизложенное можно сказать. Что процесс контроля опрессовки проходит так:

  • Закачиваем воздух. В батареях отопления и магистралях СО он должен достигнуть заданного давления. величину которого контролируем по манометру;
  • При достижении необходимого давления отключаем компрессор;
  • Фиксируем исходное давление и оставляем магистраль на сутки (минимальное контрольное время – 8 часов);
  • По истечении времени производим сравнение величины первичного и фактического давления. При отсутствии разницы – работы выполнены качественно, и система является герметичной. В противном случае требуется поиск места утечки и выполнение доработок.

Выполнив опрессовку, следует оставить магистрали под избыточным давлением на сутки (24 часа). За это время проявятся все возможные утечки. Следует учитывать и то, что из-за суточных перепадов температур давление в СО частично опустится, так как воздух, остывая, сжимается.

Уровень давления в системе контролируется манометром, который необходимо подключить к системе через обратный клапан. В противном случае никаких результатов увидеть не удастся.

Завершив проверку качества опрессовки, переходим к следующему участку. И так до полной проверки всей системы.

После завершения опрессовки необходимо удалить воздух. В системе отопления его оставаться не должно. Она заполняется теплоносителем и проводится пробный запуск СО.

Если при нагреве котла в магистралях появляются шумы, значит, в системе остались воздушные пробки. Необходимо ещё раз спустить воздух.

Материалы и оборудование для проведения работ

Основной инструмент для опрессовки труб, это:

  • Опрессовщики (ручные и автоматические);
  • Воздушный манометр;
  • Шведский ключ № 2;
  • Газовый ключ № 2;
  • Штыковая отвёртка № 2;
  • Расходные материалы (уплотнительные и прокладочные).

Опрессовка систем водоснабжения и отопления – как это делается?

Как правило, процесс контроля целостности труб и качества соединения стыков методом опрессовки можно реализовать в процессе выполнения следующих действий.

Действие первое: перекрытие и герметизация контролируемого участка. На данном этапе мы отсекаем подлежащую опрессовке ветку трубопровода от центральной линии водовода. Для этого нужно перекрыть запорную арматуру (краны или вентили) в конце и начале участка. Ну а для канализаций используются специальные заглушки из пластика, резины или дерева.

Действие второе: подключение к контролируемому участку источника, нагнетающего давление. Причем в качестве такого источника используется либо специальный насос для опрессовки труб, либо обычный насос, отвечающий за циркуляцию жидкости в системе.

Источник давления (насос) подключается к специальному отводу (патрубку), наличие которого предусмотрено еще в процессе проектирования трубопровода:

  • опрессовка системы отопления  осуществляется с помощью специальных кранов, закрепленных на каждой батарее,
  • водопровод можно опрессовать сквозь патрубок подключения крана горячей или холодной воды,
  • с канализацией еще проще – штуцер наноса вставляется в ревизию – специальный тройник, монтируемый в отводящем трубопроводе с шагом в 40-50 метров.

Точность результатов и время работы, при этом, зависят от  мощности насоса. Ведь маломощный насос увеличит время тестирования — простой опрессовщик труб не сможет быстро заполнить габаритную трубу нужным объемом воздуха, а негерметичный стык – исказит все результаты наших испытаний.

Поэтому насосы для опрессовки нужно подбирать, исходя из объемов тестируемых трубопроводов. Так, для домашней системы будет достаточно нагнетателя, прокачивающего сквозь себя пару-тройку литров в минуту. Ну, а опрессовка теплотрасс предполагает использование в качестве нагнетателя циркуляционных насосов, отвечающих за течение жидкости в системе.

Действие третье: закачка воздуха (воды) и контроль стабильности давления в системе. На этом этапе происходит решающее действие – сквозь нагнетательный насос в систему закачивают воду или воздух. Причем закачка идет сквозь клапан обратного давления, который не позволяет воде (воздуху) двинуться в сторону, противоположную направлению закачки.

Причем само давление в трубе контролируют и в процессе 8-часовой «выдержки», и в ходе закачки воздуха (воды) в трубу. Основным измерительным инструментом, в этом случае, является обычный манометр. Результаты испытаний снимают со шкалы этого прибора.

Разумеется, манометр должен находиться за клапаном обратного давления, иначе никаких результатов вы не увидите.

В итоге, процесс контроля опрессовки выглядит следующим образом:

  • вначале закачиваем воздух, контролируя давление по манометру,
  • после повышения внутреннего давления до нужного результата отключаем нагнетатель,
  • фиксируем первичное значение давления на манометре и оставляем систему на 6-8 часов,
  • по истечению контрольного времени производим сравнения первичного значения давления на манометре с текущим результатом.

Если разницы нет – система герметична. В ином случае система не герметична и нуждается в доработке.

Технология опрессовки в многоквартирном доме

Процедура опрессовки выполняется по единому алгоритму, проведение имеет некоторые особенности в различных случаях.

Специальные службы обязаны до и после отопительного сезона осуществлять гидравлические испытания.

Также это мероприятие проводится после ремонта или при вводе в эксплуатацию оборудования.

Итог мероприятия фиксируется документально и составляется соответствующий акт.

Перед опрессовкой проводят:

  • осмотр узла подачи, трубопровода и других детали системы.
  • проверку состояния теплоизоляции магистральной линии.

При эксплуатации свыше 5 лет, перед гидравлическим испытанием рекомендуется промыть систему. С этой целью заливается специальный раствор в освобожденные от теплоносителя трубы.

Завершив эти мероприятия, переходят к опрессовке. Действия имеют следующий порядок.

  1. Во вновь смонтированную или промытую систему заливается вода.
  2. При помощи специального нагнетающего оборудования создают повышенное давление, которое контролируется манометром.
  3. Если уровень давления остается неизменным на протяжении 15-30 минут, то это говорит о герметичности системы и надежности оборудования, которое в нее включено.
  4. Если наблюдается снижение давления, то выясняется причина этого.
  5. Выяснив место, где происходит утечка, ее ликвидируют или меняют неисправный элемент и процедура повторяется.
  6. Успешным считается испытание в случае падения давления не более 0,1 атм на протяжении 30 минут.

Виды опрессовки теплоснабжения

Опрессовка центрального отопления

Существует несколько способов выполнения опрессовки системы отопления своими руками. Они отличаются не только применяемым оборудованием, но и порядком проведения испытаний. Выбор во многом определяется сложностью схемы теплоснабжения.

Прежде всего, следует узнать нормы опрессовки системы отопления. Они напрямую зависят от номинального показателя давления в системе, ее протяженности и технических условий эксплуатации конкретных приборов теплоснабжения. Производители радиаторов указывают номинальные значения для опрессовки. Для соединения труб и запорной арматуры эти данные можно взять из предварительного расчета параметров теплоснабжения.

В работе можно использовать ручной насос для опрессовки отопления или его аналог с электроприводом. Выбор не повлияет на качество работы, а лишь скажется на трудоемкости ее выполнения.

Гидравлическая опрессовка теплоснабжения

Гидравлическая опрессовка отопления

Наиболее популярным и действенным способом опрессовки системы отопления в квартире или доме является гидравлический метод. Для его выполнения необходимо заполнить систему (или ее участок) жидкостью и с помощью насоса увеличить давление до требуемого уровня.

Опрессовка системы отопления своими руками гидравлическим методом осуществляется только после анализа показателей давления в системе. Для этого необходимо знать нормальное значение этого показателя в системе. В автономных схемах он равен 2,5-3 атм. Для централизованных показатель давления может достигать 4-5 атм.

Перед подключением аппарата для опрессовки системы отопления рекомендуется проверить состояние монтажных узлов и установленных компонентов. Если это не новая система – необходимо сделать ее промывку. Для этого можно использовать насосы для опрессовки отопления.

Суть гидравлического испытания отопления заключается в следующем:

  • После заполнения системы водой замеряется показатель давления и выполняется первичный контроль – отсутствие протечек;
  • Затем с помощью автоматического или ручного насоса для опрессовки отопления увеличивается давление. Его значение должно быть на 20-30% больше максимального. Время воздействия не должно быть более 20-30 мин;
  • Визуальный контроль состояния трубопроводов и радиаторов;
  • Снижение давление до нормального и стабилизация в течение 5-6 часов.

Во время выполнения этой процедуры теплоноситель не нагревается. Высокая температура воды может негативно действовать на пресс для опрессовки отопительных систем.

Важнейшей задачей является определение давления опрессовки системы отопления. Оно не должно быть критическим для элементов теплоснабжения. Поэтому перед выполнением этой процедуры следует ознакомиться с техническими характеристиками труб, радиаторов, батарей и котла.

Пневматическая опрессовка теплоснабжения

Гидравлическая опрессовка теплоснабжения

В редких случаях применяется воздух для создания нужного избыточного давления опрессовки системы отопления. Разница заключается в большей трудоемкости работ и сложностях определения места будущих протечек.

В этом случае действуют такие же нормы опрессовки отопительных систем. Однако для более эффективной проверки теплоснабжения потребуется применить способ контроля ее состояния, который отличается от гидравлического метода.

Разница заключается в следующих нюансах:

  • Предварительная продувка системы для удаления мусора, накипи и сторонних элементов;
  • Подключение аппарата для опрессовки системы теплоснабжения. После этого перерываются все клапана – краны Маевского, спускные и воздухоотводчики;
  • В систему нагнетается давление, превышающее нормальное на 20-25%;
  • В течение определенного промежутка времени осуществляется контроль показаний манометра. Если происходит снижение давления – система не полностью герметична;
  • Для определения места будущей протечки пневматический насос для опрессовки теплоснабжения поочередно подключается к различным частям системы. Таким образом можно найти дефект.

После устранения протечки выполняется повторное включение оборудования, и снова сверяются показания манометра. Данный метод не рекомендуется применять для автономного отопления частного дома или квартир, так как с его помощью сложно выявить потенциально аварийные участки в сети. Чаще всего опрессовку отопления воздухом выполняют в сетях большой протяженности, чтобы не тратить теплоноситель.

Как сделать правильный выбор

При выборе нужно учитывать емкость системы отопления При выборе насоса нужно учитывать общую емкость системы, которая подвергается процедуре, и частоту проведения опрессовки. На рынке представлены модели различных марок, выбирать которые необходимо в зависимости от их типа. Ручные модели имеют упрощенную конструкцию, не доставляют сложностей и недорого стоят. Но для создания нужного уровня давления при работе с ними нужно тратить больше времени в отличие от насосов с электрическим приводом. Приборы различаются с учетом продолжительности работы и способны выдавать результаты с разной точностью, на которую влияет мощность конкретной модели.

Если в процессе процедуры используется насос с низкой мощностью, для проведения тестирования понадобится больше времени, поскольку такие устройства медленно заполняются водой. Выбирать опрессовщик нужно с учетом габаритов системы трубопровода, которую подвергают проверке. Если речь идет о частном доме, можно приобрести специальный нагнетатель, пропускающий 2-3 литра жидкости в минуту. Для многоэтажных домов и теплотрасс используют циркуляционные насосы, обеспечивающие непрерывное движение жидкости внутри системы.

Как выбирать ручной опрессовщик?

Основной фактор, влияющий на выбор ручного насосного оборудования – это предполагаемый ресурс, или количество проверок, которые выполняются за время эксплуатации агрегата. Устройства с ручным управлением стоит приобретать, если не предполагается их систематическое и регулярное использование, особенно в промышленных сетях с большими объемами проверочных жидкостей.

Данная разновидность аппарата пользуется спросом в строительной, монтажной, ремонтной сферах, успешно применяется в домашнем хозяйстве и в быту для проверки герметичности водопроводных установок, мини-котельных, отопительного оборудования.

В каких случаях уместна опрессовка

Испытания проводят для новых, только-только вводимых в эксплуатацию систем, а также для устаревших, отремонтированных и других ненадежных систем. Смонтированные через фитинг трубы относятся к потенциально слабым отрезкам трубопроводов.

Обычно, такие проверки проводятся по причине изменения сезонных режимов работы систем. Взять хотя бы запуск центрального отопления на зимний период: каждый участок теплотрассы требует проверки, каждая домовая система отопления.

Причиной хорошей применимости операции опрессовки к пластиковым канализационным трубам может стать необходимость регулярной их чистки: в процессе этих работ есть большая вероятность повредить места стыковки, а иногда и сами трубы.

Что такое опрессовка системы отопления

Под термином опрессовка труб отопления подразумевают тестирование установленного оборудования и контроль герметичности отопительной системы. Во время тестирования специалист проверяет трубы на прочность методом подачи избыточного давления. Суть этой идеи достаточно проста: если система выдержит повышенное давление во время испытаний, значит она будет долго и эффективно работать в обычном режиме.

Обратите внимание! Опрессовка трубопровода отопления подразумевает не только испытания контура увеличенным давлением, но и промывку систему, реставрацию проблемных участков и замену неисправных отопительных приборов. При проведении подобных работ в частном доме кроме отопления тестируют работу системы горячего водоснабжения, канализации и автономного трубопровода

Результатами подобных испытаний являются:

При проведении подобных работ в частном доме кроме отопления тестируют работу системы горячего водоснабжения, канализации и автономного трубопровода. Результатами подобных испытаний являются:

  1. Проверка прочности трубопроводов, запорной арматуры, батарей, а также теплообменника котла.
  2. Проверка работоспособности манометров, задвижек и клапанов (эти элементы должны удерживать теплоноситель).
  3. Герметичность соединения различных деталей, например, трубы из сшитого полиэтилена и радиатора.

Трубопроводы часто разрушаются под воздействием внешней агрессивной среды. Разгерметизация подобных деталей также может происходить по вине работника, который проводит монтаж отопления в частном доме или замену отдельного оборудования (батареи, циркуляционного насоса). Утечка теплоносителя хоть и редко, но случается при использовании заводского брака. Трещины чаще всего появляются в местах спайки полипропиленовых труб, на резьбовых или сварных соединениях. В первые несколько лет после монтажа автономного отопления в частном доме подтечки незаметны, но при эксплуатации системы на трубопроводы действуют высокие температуры и гидроудары, что приводит к разгерметизации самых слабых участков.

Поделитесь в социальных сетях:FacebookTwittervKontakte
Напишите комментарий
