Принцип работы центробежного вентилятора

Требования по эксплуатации

Определяются техническими характеристиками. Температурный режим не должен превышать восьмидесяти градусов, а для двухсторонних устройств, не более шестидесяти.

При наличии механических примесей на один кубометр не более одного грамма. Анализируется показатель давления, частота вращения лопастей, уровень шума.

Хороший механик всегда подберёт к существующим условиям то, что нужно.

Бытовые модели всегда отличались высокой производительностью, скоростью потока.

Рабочие лопатки – сердце центробежного вентилятора, имеющее лопатки радиально расположенные, загнутые назад или вперёд.

С одним рабочим колесом – низконапорные, с двумя или тремя – среднего напора. В зависимости от рабочей среды, ширины дисков, скорости, направления вращения – правого или левого.

Достоинства и характеризующие особенности

Точная характеристика устройства может быть определена по его маркировке. Отечественные производители стараются лишней информации туда не вносить, ограничиваясь диаметром винта. В этом плане отличаются зарубежные модели – в их маркировке содержится куда более подробная информация о технических характеристиках устройства.

Аксиальный вентилятор имеет характеристики, которые закладываются в зависимости от назначения. Изменяться могут такие особенности, как:

  • Сторона вращения винта (левая или правая).
  • Количество лопастей (от 3 до 7 штук).
  • Форм-фактор лопастей (плоские или двоякоизогнутые).
  • Мощность двигателя.
  • Диаметр крыльчатки.
  • Вид корпуса.

Встречаются нагнетающие и вытяжные вентиляторы. Первые выдувают воздух более активно, чем вторые, но им труднее его всасывать. При применении, если необходима активная циркуляция воздуха, лучше использовать оба типа. Однако можно задать лопастям реверсивное движение. Но при этом эффективность работы упадёт примерно на 30-40%

Важно помнить одну особенность – воздух внутри кожуха вентилятора перемещается лишь в осевом направлении. В радиальном же воздух почти не перемещается. К достоинствам осевых вентиляторов и их применения можно отнести несколько факторов:

К достоинствам осевых вентиляторов и их применения можно отнести несколько факторов:

  1. низкий уровень шума при работе;
  2. компактность корпуса;
  3. простота в эксплуатации;
  4. дешевизна и простота конструкции;
  5. малый расход электроэнергии;
  6. долгий срок эксплуатации;
  7. защита двигателя от перегрузок, искр, влаги;
  8. одинаковый КПД, как в вертикальном, так и в горизонтальном положении;
  9. возможность изменять скорость вращения лопастей, изменив скорость работы двигателя.

Низкая шумность лопастей вызывается их необычной формой. Она выглядит как серп, при этом снижение уровня звука – далеко не единственный плюс. Помимо этого своими изгибами винт захватывает воздух и направляет его по направлению оси движения. Именно из-за этой особенности он способен выдать мощную направленную струю воздуха, которая так ценна при охлаждении какого-либо элемента. И она же создаёт мощный «всасывающий» эффект при направленности на выдув.

Также в его пользу как охладителя играет форм-фактор корпуса. На выходе направление воздуха поправляется специальной перемычкой-коллектором. Она выпрямляет струю и не позволяет ей лишний раз отклоняться в сторону.

Благодаря тому факту, что сопротивление винта движущемуся воздуху довольно мало, а трение не вызывает крупных потерь в производительности, осевые собратья радиальных вентиляторов заметно выигрывают у них по производительности. Да ещё и электричества «кушают» меньше.

Двигатель этого устройства надёжно защищён. У него имеется защита от перегрузок, что не позволяет ему выходить из строя. Также в наличии имеется обмотка, не позволяющая моторчику искрить. Эта же обмотка дополнительно защищает от влаги.

Как купить вентилятор «Улитка»

Выбор центробежного вентилятора

При выборе радиального вентилятора следует обращать внимание на:

  • характеристики – производительность, напор, мощность электродвигателя, напряжение питания;
  • установочные и габаритные размеры, диаметр патрубков, конструкцию соединений с воздухопроводами;
  • назначение – для работы в обычной или агрессивной среде;
  • наличие аппаратуры автоматизации, регулировки производительности и защиты.

Цена вентиляторов «Улитка» зависит от фирмы-изготовителя, типоразмера и назначения. Для работы в обычной среде подойдет агрегат общего назначения, который стоит недорого. Если в атмосфере содержатся агрессивные газы, придется купить вентилятор специального назначения по более высокой цене.

Подбор вентилятора согласно требований

Процесс подбора вентиляционного оборудования для промышленного объекта (рабочего цеха, ангара) довольно интересный и замысловатый процесс, который должен делать специалист. Особенности вентиляции производственных помещений детально рассмотрены здесь.

Для обычных квартир и частных домов уже существуют готовые решения. В общем случае (для 2–3 комнатной квартиры) имеем следующую архитектуру системы вентиляции:

  • в жилых комнатах монтируются проветриватели, количество которых зависит от размеров помещений и числа жильцов;
  • в кухне и санузле интегрируются вытяжные диффузоры плюс прокладываются воздуховоды к приточно–вытяжной установке.

Центробежный вентилятор включает блок управления, фильтр–систему для очистки воздуха, электродвигатель и непосредственно сам радиальный вентилятор.

Для указанной выше системы вентиляции подойдут настенные вентиляторы серии ЦФ производства Вентс с производительностью до 120 м3/час

Нынешний рынок вентиляционного оборудования представлен широким спектром фирм зарубежного производства: Systemair, Soler&Palau, OSTBERG, Rosenberg, HELIOS, Maico, Ruck Ventilatoren GmbH, AeroStar, Blauberg, Elicent, Rhoss, Frapol, CMT CLIMA, HygroMatik GmbH, Winterwarm, Tecnair LV, AERIAL GmbH, MITA.

Изделия от этих компаний будут отличным решением для задач вентиляции любого масштаба.

Не уступают им в качестве производства и надёжности оборудования отечественные бренды Вентс, Элком, Домовент и Веза. Если есть сомнения в точности произведённых расчётов или с выбором конкретной модели, рекомендуем обратиться в службу поддержки любой из компаний.

Если вы являетесь владельцем частного 1–2 этажного дома, производственного или коммерческого здания подобной площади (ресторан, склад, столовая, кафе, офис), при выборе оборудования необходимо учитывать объём помещений, кратность обмена воздуха, длину и сечение магистральных трубопроводов.

С задачами вентилирования и дымоудаления легко справятся многозональные воздуходувки или крышные вентиляторы серии КРОМ от компании Веза, вентиляторы серии ВН компании Вентс и другие

Обязательно обращайте внимание на дополнительный функционал центробежных вентиляторов и возможность интеграции в разнообразные системы кондиционирования. Так, радиальные воздуходувки могут оснащаться вспомогательными компонентами:

Так, радиальные воздуходувки могут оснащаться вспомогательными компонентами:

  • регулируемыми таймерами и интервальными переключателями, фотодатчиками и детекторами влажности;
  • регуляторами скорости и индикаторами состояний;
  • датчиками перегрузки электродвигателя и отсутствия электрического питания сети;
  • пружинными вибропоглотителями или резиновыми виброизоляторами.

Если вентилятор размещён внутри квартиры или дома, его можно закрыть съёмной лицевой декоративной панелью из алюминия или пластика, учитывая интерьер помещения.

Для многих пользователей существенным критерием при выборе вентилятора является уровень шума. Вы подбираете тихий вентилятор в ванную комнату? Рекомендуем ознакомиться с рейтингом бесшумных вентиляторов.

Устройство и принцип работы

Центробежный (или радиальный) вентилятор предназначен для перемещения воздуха или газовоздушной смеси в системах вентиляции бытовых, промышленных, торговых, общественных помещениях для его очистки, регулирования влажности, то есть создания благоприятного для жизнедеятельности человека микроклимата.

В своем устройстве он имеет следующие элементы: спиральный корпус, лопасти, рабочее колесо, двигатель. При включении двигателя лопасти начинают вращаться, засасывая воздух, который за счет центробежной силы проходит в спиральный кожух, а затем в воздуховоды, в выходное отверстие, перпендикулярное входу, воздух поступает уже очищенным.

Условия эксплуатации

Центробежные вентиляторы могут эксплуатироваться в помещениях, в которых соблюдаются следующие условия:

  • температура воздуха (или невзрывоопасной газовоздушной смеси) не больше 80°С, для двусторонних — до 60°;
  • механические примеси не должны превышать 1 г/м3;
  • в воздухе не содержится волокнистых частиц и липких веществ.

Несоблюдение этих условий, превышение показателей приводит в быстрому износу вентиляторов и выходу их из строя.

Разновидности

Исходя из разных критериев, классификация радиальных вентиляторов может быть различной.

В зависимости от направления вращения (со стороны всасывания):

  • правого вращения (лопасти вращаются по часовой стрелке);
  • левого вращения (лопасти вращаются против часовой стрелки).

Обозначение изделия – В (вентилятор)

  • наименование вида изделия: Ц или Р – соответственно, центробежный или радиальный;
  • величина коэффициента полного давления (целое число);
  • обозначение быстроходности – hy;
  • обозначение номера изделия по ГОСТ 10616, в соответствии с размером наружного диаметра колеса – D.

Обозначения по ГОСТу:

Так, обозначение ВР-300-45-2,0 соответствует вентилятору радиальному с коэффициентом полного давления 300 (среднего давления), быстроходностью 45, диаметр рабочего колеса которого равен 200 мм.

Основные производители

Рынок вентиляторов сегодня очень богат как зарубежными, так и отечественными моделями. Среди них можно выделить такие бренды:

Soler&Palau (Испания). Почти 300 моделей этой марки отличаются безупречным качеством и надежностью. Корпус изделий изготовлен из оцинкованной листовой стали, у некоторых моделей имеется специальный защитный слой. Вентиляторы  Soler&Palau имеют регулятор для изменения скорости вращения двигателя, изоляционный слой, гасящий звуковые волны и вибрацию, могут работать при температурах от –15° до +400° и даже во взрывоопасной среде.

Systemair. Эти компактные устройства можно применять и автономно, и в вентиляционных камерах. Вентиляторы имеют стальной корпус, что оберегает механизм от коррозии. От перегрева двигатель защищают термоконтакты.

Ostberg. Эти вентиляторы предназначены для монтажа в системах воздуховодов разной сложности и размеров. Корпус и крыльчатку производитель изготавливает из гальванизированной стали. Отличаются износостойкостью, длительным сроком эксплуатации, возможностью регулировки скорости вращения, легкостью обслуживания. Последнее достигается за счет того, что рабочее колесо и двигатель закрепляются на открывающейся дверке: чтобы почистить вентилятор, нужно просто открыть эту дверку.

Vortice. Вентиляторы этого производителя могут работать при температурах до 40°, циркулировать большие объемы воздуха: 6300 м3/час. Такая производительность позволяет использовать их в полупромышленных и промышленных помещениях.

ВЕЗА. Отечественные модели вентиляторов идеально адаптированы к региональному климату — они производятся по индивидуальной технологии на основе бесштампового серийного производства. Отличаются разнообразием ассортимента (серии ВРАН, ВОД, ВРАВ, КРОС, КРОВ и др.), почти все серии выпускаются в морозостойком, взрывозащищенном, сейсмостойком исполнении.

Цены

Стоимость  зависит от многих факторов, основными среди них являются следующие:

  • производитель;
  • габаритные размеры или типоразмер;
  • схема исполнения (взрывозащищенный, морозостойкий, коррозионностойкий, для агрессивных сред и т.д.);
  • материал исполнения (обычная или нержавеющая сталь);
  • параметры двигателя – мощность, размеры, класс защищенности и др.

В каждом случае цена устройства индивидуальна и имеет довольно большой разброс. В зависимости от нужных вам параметров можно купить центробежный вентилятор от 5,5 до 350 тысяч рублей.

Типы центробежных вентиляторов

Схема устройства центробежного насоса.

Есть определенные стандарты, по которым изготавливается данная техника. Следует выделить следующие типы:

    1. Аэродинамическое крыло. Такие модели имеют широкое применение в сфере непрерывных работ, где постоянно присутствуют высокие температуры, чаще всего это нагнетательные и вытяжные системы. Имея высокий показатель по производительности, они бесшумны.
    2. Обратно загнутые лопасти. Обладают высокой эффективностью. Конструкция этих вентиляторов препятствует накоплению пыли и мелких частиц на лопастях. Имеет достаточно прочную конструкцию, что позволяет применять их для областей с высоким угнетением.
    3. Ребра, изогнутые в обратную сторону. Рассчитаны для большой кубатуры воздушных масс с относительно низким уровнем давления.
    4. Радиальные лопасти. Достаточно прочны, могут обеспечить высокое давление, но со средним уровнем эффективности. Направляющие ротора имеют специальное покрытие, которое защищает их от эрозии. Кроме того, такие модели имеют достаточно компактные габариты.
    5. Ребра, загнутые вперед. Предназначены для тех случаев, когда предстоит работа с большими объемами воздушных масс и наблюдается высокое давление. Эти модели тоже имеют хорошую стойкость к эрозии. В отличие от моделей «заднего» типа такие агрегаты имеют меньшие размеры. Такой вид крыльчатки имеет самый большой расход объема.
    6. Гребное колесо. Данное устройство – открытое колесо без какого-либо корпуса или кожуха. Применим для помещений, где присутствует большая запыленность, но при этом, увы, такие устройства не обладают высокой эффективностью. Допустимо использование при высоких температурах.

На выбор центробежного вентилятора могут влиять многие факторы: чистота «рабочего» воздуха, сфера предприятия (автомобильная, металлургическая и т.д.), плотность воздуха, высота над уровнем моря и другие.

Как сделать своими руками

Одна из особенностей таких улиток – различный ценовой диапазон. Минимальная цена вытяжки улитки будет составлять около 3 тысяч, но такие приборы, как правило, не сильно мощные и весьма ограничены в размерах. Средняя цена качественного агрегата будет превышать 20 тысяч рублей.

Поэтому для бытовых нужд целесообразнее изготовить самодельную улитку для вытяжки. Стандартная конструкция такого корпуса будет состоять из двух частей: в одной зоне разместится двигатель, в другой – продувные лопасти.

Корпус для улитки можно приобрести в строительных магазинах. Если вы собрались изготавливать его собственноручно – заранее приобретите мотор и прочие детали, так как размеры придется подгонять. Корпус лучше изготовить из металлов (например, алюминия и стали). Пластик будет менее стойким к механическим повреждениям, а дерево быстро загорится в случае неисправностей.

Вентилятор в такой системе будет работать на большой скорости. Поэтому неправильное конструирование вытяжки может иметь плохие последствия. Проверьте качество и надежность не только самой основы и крепительных механизмов, но и двигателя, рабочего колеса и вентилятора.

Размеры вентилятора подбираются с учетом площади и степени загрязненности помещения. Промышленные образцы имеют большие размеры.

Важно! При монтаже двигателя внутрь короба такой вытяжки проследите, чтобы конструкция включала охлаждающие отверстия. Высокая температурная нагрузка на систему может привести к взрыву

Особое внимание уделите выбору внутренних материалов. На работу вентилятора могут повлиять не только температуры, но и мощность потоков воздуха, количество мусора и пыли

При всасывании воздуха с крупными примесями могут повредиться лопасти вращательного колеса. А для того, чтобы тщательно очистить воздух, агрегат должен работать на большой скорости и под высоким давлением – это создает дополнительную нагрузку на всю внутреннюю конструкцию. Поэтому лучше выбирать детали из прочных материалов, например, стали или алюминия.

Соблюдение следующих рекомендаций позволит создать качественную и безопасную вытяжку с долгим сроком службы:

  • правильно выбирайте размер и мощность двигателя: учитывайте предельную нагрузку на конструкцию, а также необходимую скорость работы вытяжки;
  • монтируя такую систему вертикально, тщательно проверьте надежность крепления вентилятора и колеса: при стремительных потоках воздуха они могут соскочить или изменить свое месторасположение;
  • материалы, соседствующие с такой вытяжкой, должны быть огнеупорными, как и все детали, используемые при ее сборке;
  • соблюдайте пропорции между отдельными зонами вытяжки: в стандартных моделях, предлагаемых в магазинах, учтено оптимальное соотношение длины и ширины конструкции;
  • если вы не уверены в том, что собранная вытяжка безопасна – обратитесь к специалистам, которые проверят ее исправность.

Обратите внимание, что вытяжки-улитки редко используются в жилых комнатах. Во-первых, они занимают много места, а во-вторых, в помещениях наподобие кухни потоки загрязненного воздуха могут иметь разную направленность, поэтому лучше всего монтировать такую вытяжку в вентиляционной шахте, где концентрируется весь воздух, поступающий из квартиры

Важную роль в жилых комнатах будет играть и дизайн таких конструкций, а он не отличается разнообразием и не всегда гармонирует с интерьером.

Совет: при размещении такой вытяжки в открытых условиях (на улице) убедитесь, что погодные условия не повлияют на ее функциональность.

Вентиляционные вытяжки-улитки можно использовать не только для очистки воздуха. В бытовых условиях они отлично справятся с отоплением помещения, а также повлияют на влажность в комнате.

Стоимость оборудования, предназначенного для бытовых и промышленных нужд, будет существенно отличаться, но, в любом случае, такие агрегаты имеют достаточную мощность для полноценной работы.

Пример конструирования вытяжки-улитки смотрите в прикрепленном видео.

Центробежные вентиляторы

Простота конструкции центробежных вентиляторов позволяет обеспечивать огромную производительность, хорошие показатели давления воздуха. А простота гарантирует им надежность в очень сложных условиях.

Конструкционно центробежный вентилятор состоит из нескольких важных функциональных узлов:

  • двигатель;
  • система прокачки воздуха в виде плоского колеса с лопатками;
  • корпус, не только выполняющий роль несущей конструкции, но и формирующий циркуляцию воздуха.

Вся конструкция накрывается дополнительной оболочкой. Она служит звукоизолирующим кожухом. Обычно он обшивается шумопоглощающим материалом.

Система прокачки воздуха представляет собой плоское колесо. Оно состоит из пары дисков. Один из них сплошной, он соединен с двигателем. Второй имеет большое центральное отверстие. Между собой диски соединены по периметру лопатками-лопастями. При вращении они формируют поток воздуха, направленный наружу колеса.

Забор рабочего тела производится через центральное отверстие одного из дисков. В зависимости от конфигурации и формы лопастей, насосы способны:

  • работать с твердыми составляющими потока, модели не имеют дисковых элементов;
  • перемещать воздух с незначительным содержанием твердых примесей, однодисковые решения;
  • работать с чистым воздухом, в широком диапазоне выходных объемов и давлений, классические двухдисковые модели.

В трехдисковых насосах две области лопаток. Подобные модели путем реверсирования двигателя способны перекачивать рабочее тело в двух направлениях.

Как это работает

Работу центробежного вентилятора можно описать достаточно просто.

  1. Двигатель при включении устройства начинает вращать лопастное колесо.
  2. Воздух между лопатками под действием центробежной силы начинает двигаться наружу.
  3. На внутренней части лопастного колеса образуется зона низкого давления.
  4. Воздух снаружи под действием разности давления поступает в центр колеса.
  5. Движение воздуха к краю лопастного колеса заканчивается на границе — стенке корпуса. Здесь кинетика рабочего тела преобразуется в давление.
  6. Образованное лопастным колесом давление воздуха выбрасывает последний через выходной патрубок.

Такая простая схема работы обуславливает надежность конструкционного решения центробежного вентилятора. Сегодня он встречается повсеместно в системах вентилирования, для поддержания формы уличных надувных аттракционов, в схемах удаления пыли и других твердых частиц из воздуха.

Виды лопастей

В зависимости от конфигурации лопастей, у насоса могут быть разные эксплуатационные характеристики. Это не только выходные технические параметры в виде давления и объема перекачки воздуха. Применяя те или иные конфигурации лопастей, инженеры добиваются снижения массогабаритных показателей насоса и уровня шума.

  1. Изогнутые назад лопасти не позволяют пыли накапливаться внутри вентилятора, хорошо подходят для воздуха с большим уровнем примесей.
  2. Изогнутые вперед лопасти прокачивают максимальное количество воздуха, насос способен обеспечить большое давление.
  3. Самый простой тип лопастей — прямые радиальные. Они применяются в насосах с низким давлением, отличаются малым уровнем шума. Для защиты от эрозии лопатки обрабатывают специальными составами.

Принцип работы

Рассмотрим подробно каждый вид устройства по типу их работы.

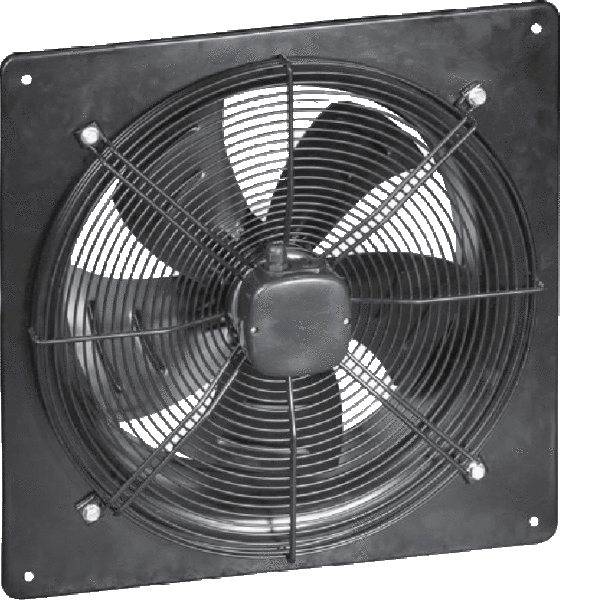

Осевой

Внешне устройство представляет собой кожух с цилиндрическим основанием, в котором размещается колесо с лопастями. На кожухе предусмотрены специальные отверстия для крепления аппарата.

Колесо с лопастями устанавливается непосредственно на ось. Поток воздуха идет параллельно оси.

На входе в механизме предусмотрен коллектор, предназначенный для улучшения аэродинамики в работе устройства. При отсутствии встречного потока потребляемая мощность данного типа механизма невелика.

Если воздушный поток присутствует, то и мощность требуется больше.

Коэффициент полезного действия осевого агрегата намного выше других типов механизмов. Напор и количество подаваемого воздуха регулируется за счет поворотных лопастей. Аксиальные приборы используют обычно для подачи больших объемов воздуха при низких сопротивлениях.

Диагональный

Воздух в таких механизмах забирается по тому же принципу, что и в осевых моделях, но выпуск уже идет в диагональном направлении. Кожух имеет коническую форму, поэтому скорость потока увеличивается при создании давления на пропеллер вентилятора.

Диагональные механизмы отличаются высокой скоростью обдува и пониженным уровнем шума (по сравнению с осевыми устройствами).

Радиальный

Центробежный агрегат состоит из рабочего колеса, находящегося в спиральном кожухе. При вращении подаваемый воздух перемещается в радиальном направлении и начинает сжиматься в области колеса.

Затем поток поступает в спиральный кожух под действием центробежной силы, после чего идет в отверстие нагрева.

Конструктивно радиальное устройство представляет собой полый цилиндр, на поверхности которого располагаются лопатки параллельно оси вращения. Между собой они скреплены специальными дисками.

Данные элементы конструкции выполнены с загнутыми концами, их количество зависит от прямого назначения агрегата. Вращение осуществляется в правую либо левую сторону.

В климатических системах применяют несколько видов вентиляторов радиального типа:

  • Всасывание воздуха у которых происходит в одну или в обе стороны.
  • В конструкции механизма электродвигатель находится на одном валу или присутствует клиноременная передача.
  • Лопатки в приборе имеют загнутую вперед либо назад форму.

Лопатки, загнутые назад, увеличивают производительность и позволяют экономить электроэнергию.

Диаметральные

Данная категория состоит из корпуса с патрубком и диффузором, рабочее колесо снабжено загнутыми вперед лопатками. Колесо конструктивно выглядит как барабан. Принцип работы такого механизма основан на двукратном прохождении воздуха поперек рабочего колеса.

Диаметральные вентиляторы отличаются высокими аэродинамические показателями. Они способны подавать равномерный поток воздуха в ограниченном диапазоне.

Конструктивно аппарат создан таким образом, что его легко поворачивать в стороны, придавая воздушным массам нужное направление. Данный тип агрегатов используется во внутренних блоках сплит-систем, воздушных завесах и других системах кондиционирования и вентиляции.

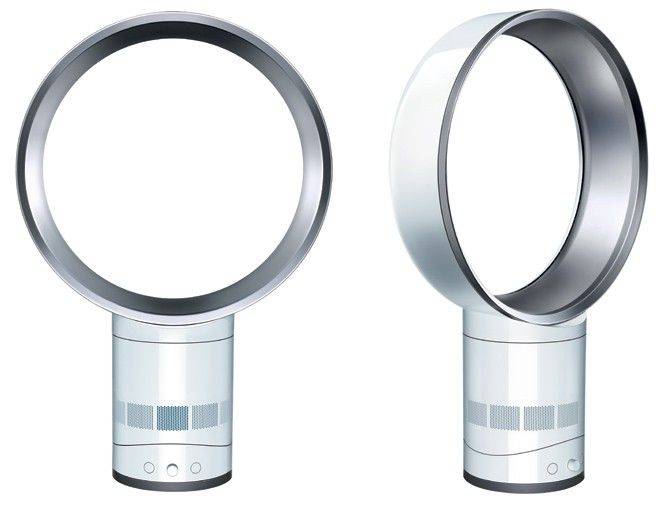

Безлопастные

Основным элементом устройства является турбина, воздушный поток формируется за счет ее работы. Данный элемент прячется в основании корпуса. Поток воздуха перемещается через прорези в раме благодаря аэродинамическому эффекту.

Комплектация профиля рамы способствует разрежению воздуха, он дополнительно всасывается с задней стороны корпуса.

Общий объем потока увеличивается до 16 раз (по сравнению с показателями работы одной турбины). Безлопастные вентиляторы довольно шумные, зато здесь нет внешних двигающихся элементов, что делает безроторное устройство более безопасным.

Установка радиальных вентиляторов небольшого размера

Радиальные вентиляторы небольшого размера устанавливаются с применением виброизоляторов непосредственно на бетонное основание или металлическую основу. Также возможна установка небольших радиальных вентиляторов на кронштейнах, которые изготавливаются из прокатного металла и заранее вмуровываются в стену. Так как небольшие радиальные вентиляторы всегда поставляются в собранном виде, их достаточно установить на раму или подготовленное основание. Крепежные элементы или отверстия должны быть выполнены заблаговременно (до вмуровывания). Вместо виброизоляторов допускается применение резиновых прокладок с толщиной в пределах от 5 до 10 мм.

Разновидности устройства

Сегодня выпускается множество разных вариантов вентиляторных агрегатов. Каждый рассчитан на определённые условия эксплуатации, которые везде разные, поэтому универсальных решений в этой области нет.

Центробежные вентиляторы делятся по направлению вращения:

  • правого (по часовой стрелке) вращения;
  • левого (против часовой).

Вентиляторы также делят за типом приводных механизмов:

  • ременной;
  • прямой;
  • регулируемый.

Вентиляторы делятся за уровнем давления и выделяют следующие типы:

  • высокого (3 кПа – 12 кПа);
  • среднего (1 кПа – 3 кПа);
  • низкого (до 1 кПа) давления.

По направленности движения воздушных потоков вентиляторные установки классифицируют следующим образом:

  • вытяжные;
  • и двустороннего всасывания.

А также существуют установки для использования в условиях агрессивных сред, причём большинство таких агрегатов узкоспециализированы, и предназначены только для эксплуатации в одной, определённой среде, например, среде хлора. Установки для неё делаются из устойчивых именно к хлору материалов, и если применить такой агрегат для работы в иной агрессивной среде, то далеко не факт, что он сохранит герметичность рабочей камеры, и не выйдет из строя.

Обычные вентиляторы рассчитаны на эксплуатацию при температуре газа до 80 градусов, и содержании в нём твёрдых примесей не более 100 мг на кубометр. Существуют также установки для применения в запылённых средах, т. н. пылевые вентиляторы, у которых содержание твёрдых примесей в рабочем теле ограничено одним килограммом на м³. Достойны упоминания и роторные вентиляторы во взрывобезопасном исполнении, с пневматическим приводом, применяемые в шахтной вентиляции, и на прочих взрывоопасных предприятиях.

По приводам также есть существенные различия, самый простой и надёжный из них — прямой. В нём крыльчатка установлена непосредственно на вал двигателя, ломаться практически нечему. Недостаток у этого привода все же есть — необходимость иметь регулятор оборотов для мотора при потребности в регулировке мощности вентиляторной установки, так как конструкция привода не позволяет изменять скорость вращения крыльчатки без изменения оборотов двигателя.

https://youtube.com/watch?v=HxXsOBi-K80

Следующим идёт ременной привод, надёжность у него пониже, чем у прямого (ремень может соскочить со шкива или порваться), но зато уже имеется возможность изменять скорость вращения ротора без изменения таковой у двигателя. Состоит из двух шкивов (первый стоит на валу мотора, второй — на одном валу с крыльчаткой), имеющих несколько канавок с разными диаметрами, перебрасывая ремень между которыми, можно изменять передаточное соотношение, там самым изменяя обороты вентилятора, не затрагивая при этом двигатель.

Последний тип привода, самый современный из всех — регулируемый. В нём передача вращательного движения осуществляется через магнитную или гидравлическую муфту, расположенную между валами двигателя и вентилятора. Так как такой привод технически сложнее всех предыдущих, то для простоты управления в нём применяется микроконтроллер, что делает возможным использование вентиляторов с таким приводом в централизованных системах, где реализована функция удалённого управления.

Что касается разницы между вентиляторными установками двустороннего всасывания и вытяжными, то она очевидна: у вытяжного забор газа происходит с одного торца, а у первого — с обоих.

Поделитесь в социальных сетях:FacebookTwittervKontakte
Напишите комментарий
