Как сделать отопительно-варочную печь из кирпича своими руками

Секреты мастерства печников

  1. Перед кладкой кирпич надо вымочить – опустить в воду и дождаться, когда бурное извержение воздушных пузырьков прекратится. Влажные керамические блоки крепче схватываются с раствором.
  2. Для колки и тески кирпича используйте «болгарку» с алмазным диском для камня.
  3. При кладке на чердаке повесьте отвес на стропилах, между будущей трубой и рабочим местом. Это избавит вас от необходимости прикладываться к ней для проверки. Чтобы проконтролировать вертикальность угла, достаточно изменить положение головы.

Не забывайте, что дымоход в частном доме – это не только удобство, но также техническое устройство, требующее правильной эксплуатации и ухода. Чистите его от сажи, инспектируйте на предмет появления трещин, топите печь или камин сухими дровами и он будет исправно служить долгие годы.

Мы подобрали для Вас ещё восемь полезных статей, смотрите далее.

Заготовка материалов и комплектующих

Основной стройматериал, из которого строится печка своими руками, — это красный керамический кирпич. Он должен быть качественным и обязательно полнотелым, камни с пустотами внутри в печном деле не применяются, разве что для строительства уличных мангалов и барбекю.

Чтобы сложить малогабаритную печь – голландку, необходимо подготовить такие материалы и фурнитуру:

  • красный обожженный кирпич – минимум 390 шт.;
  • решетка колосниковая размером 25 х 25 см;
  • дверца загрузочная 25 х 21 см;
  • маленькие дверки прочистки и поддувала 14 х 14 см;
  • металлическая заслонка 13 х 13 см.

Перечень комплектующих и стройматериалов для варочной плиты:

  • полнотелый керамический кирпич – 190 шт.;
  • колосниковая решетка 25 х 5 см;
  • двухконфорочная чугунная плита размером 53 х 18 см с дисками;
  • дверка топливной камеры 25 х 21 см;
  • металлический бак – котел габаритами 35 х 45 х 15 см;
  • духовой шкаф 32 х 27 х 40 см;
  • дверцы для прочистки 13 х 14 см – 2 шт.;
  • дымоходная задвижка;
  • стальной уголок 30 х 30 х 4 мм – 4 м.

Чтобы сэкономить средства, изготовление бака для подогрева воды вы можете взять на себя – попросту сварить его из металла толщиной 3, а лучше – 4 мм. Есть и другой вариант: вместо бака поместить внутрь печи змеевик, сваренный своими руками из стальной трубы диаметром 25—32 мм. Но надо помнить, что в таком водяном контуре требуется организовать постоянную циркуляцию с помощью насоса, иначе металл быстро прогорит.

Для возведения отопительно-варочной шведской печи вам потребуется такой же комплект материалов, как для плиты. Только уголок возьмите больше – 50 х 50 мм, купите стальную полосу 40 х 4 мм и заготовьте огнеупорный (шамотный) кирпич на кладку топливника. Для установки фурнитуры отыщите мягкую проволоку из стали диаметром до 2 мм.

Разновидности печных конструкций

Сколько бы не прошло времени с момента появления первых печных конструкций и как бы далеко не зашли технологии обогрева жилища, каменная печь все так же не утрачивает своей актуальности. По сравнению с другими видами обогрева (электричество, газ), она более экономична. При этом толстые каменные стенки позволяют удерживать тепло еще сутки после догорания дров.

По своему назначению, печи делятся на следующие виды:

  • отопительные;
  • варочные;
  • многофункциональные;
  • комбинированные.
  1. Отопительная конструкция является, пожалуй, самой простой и распространенной. Как понятно из названия, функция такой печи направлена только лишь на отопление.

    В основном такую печь выбирают для дач, где есть электричество и для приготовления пищи используется плита. Либо владельцам дома хочется создать особый загородный уют с помощью печи-камина. Конструкция такой печи состоит из:

  • топочной камеры, которая приобретается уже в готовом виде, либо выкладывается шамотным кирпичом;
  • зольника, где собирается пепел;
  • дымохода.

В эту же разновидность конструкции можно отнести и камин с открытой или закрытой топкой. Он используется не только в декоративных целях, но и позволяет эффективно обогреть помещение площадью – 15-20 кв. метров.

В зависимости от выбранного материала, толщины стенок, схемы кладки, отопительные печи могут иметь разную тепло отдачу.

Наиболее популярным видом печи является конструкция с кладкой в один кирпич. Это позволяет прогревать стенки до 60С. По этой схеме выкладываются знаменитые печи-голландки.

По габаритам отопительная печь может быть широкой и окладистой, а может иметь вытянутую прямоугольную форму. Все зависит от площади помещения, стиля интерьера и личных предпочтений владельцев.

Для облицовки такой печи обычно используется изразцовая плитка, декоративная штукатурка, декоративный камень.

Очень стильно и оригинально выглядят кирпичные отопительные печи в виде трехсторонней призмы, но такой вариант новичку реализовать не получится, так как здесь требуется большой опыт. Большую сложность представляет обтесывание кирпичей и требования к выдерживанию угла строго под 60.

Красиво и необычно выглядят и круглые печи, которые выкладываются по схеме известного русского инженера в печном деле В.Е.Грум-Грижимайло. Печь работает по принципу свободного движения газов. Для обеспечения герметичности, снаружи конструкцию обкладывают листовым металлом. Такая печь способно обогреть большой загородный особняк и станет настоящим украшением для любого дома.

  1. Варочная печка. Такой вариант целесообразно выбрать для дачи, где хозяева бывают только в летний период. В этом случае обогрев дома не нужен, а если оснастить конструкцию дополнительно баком для воды, то она будет служить не только для приготовления еды, но и позволит создать комфортные условия для проживания.

    Часто такой вариант устанавливается в загородных коттеджах, где предусмотрено газовое и электрическое отопление, а вот в целях экономии ресурсов владельцы иногда пользуются кирпичной печью.

Конструкция печи состоит из кирпичного корпуса, внутри которого находится топочная камера, зольник, дымоход. Сверху лежит металлическая плита (может быть встроен духовой шкаф).

  1. Отопительно-варочная печь относится уже к многофункциональным конструкциям.

Это более сложный в реализации проект, так как он состоит из:

  • топочной камеры;
  • дымохода;
  • зольника;
  • варочной поверхности;
  • духового шкафа.

Печь выглядит массивно и обычно ее выбирают для дач, где другого варианта отопления не предусмотрено.

В нашей стране отопительно-варочные печи пользуются наибольшей популярностью, позволяя и дом протопить, и вкусный обед на всю семью приготовить.

Ее можно дополнительно снабдить сушильной камерой, где можно делать заготовки на лето: грибы, ягоды, фрукты. В холодную и сырую погоду, в этой камере можно быстро и безопасно просушить одежду, обувь.

Печь с сушильной камерой

Кстати, печи с сушильными камерами впервые придумали в странах Северной Скандинавии, где охотникам и рыболовам нужно было за одну ночь высушить одежду, сапоги.

Многие схемы отопительно-варочных печей имеют дополнительные приспособления в виде удобной лежанки, сушки для дров, духового шкафа, водогрейного бака.

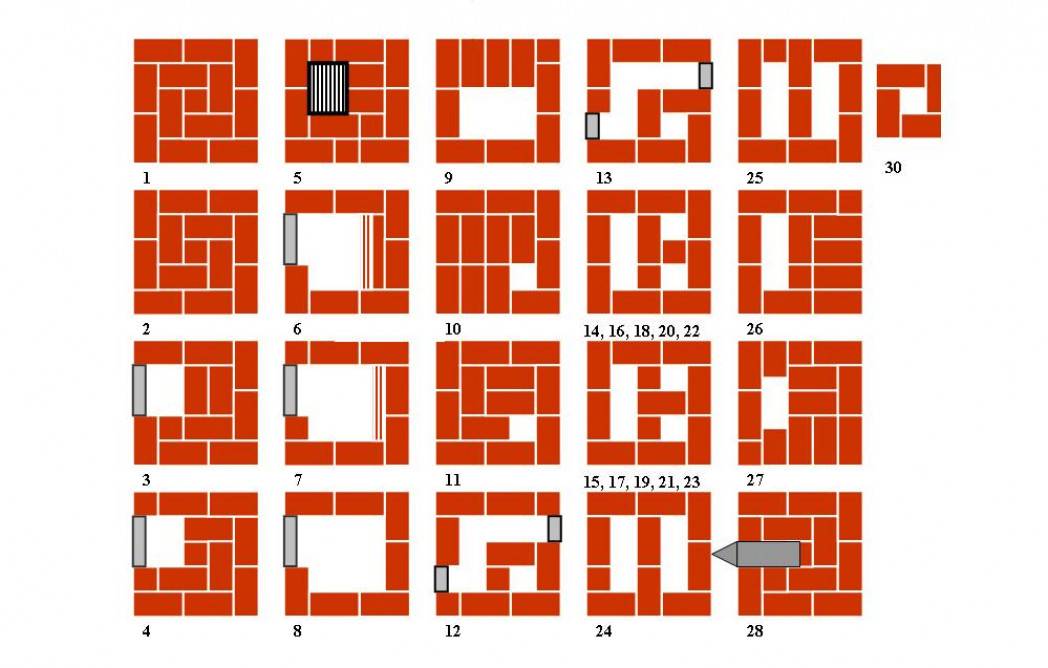

Основные особенности порядовки для печей

В современном понимании порядовка отопительно-варочных печей представляет собой схему, главным достоинством которой является упрощение процедуры оснащения отопительного устройства, обеспечивающего наиболее эффективный обогрев любого загородного строения.

Преимущества

В то же время важно упомянуть о том, что применение порядовок позволяет владельцу воспользоваться многими достоинствами этих конструкций:

  • Если владелец будет располагать схемой порядовки. которая была разработана при участии квалифицированных печников, то тем самым у него будет возможность не тратить большие деньги на услуги специалистов. Вне зависимости от наличия специальных знаний и опыта касательно сооружения печей любой человек может довольно быстро, ориентируясь на порядовку, сложить печь, которая обеспечит эффективный обогрев строения;
  • Большое разнообразие вариантов конструкций. Если заглянуть в сеть интернет, а также просмотреть доступные источники специализированной литературы, то там представлены в большом количестве фотографии и видео сооружения классических порядовок для печей, которые способны эффективно отапливать с минимальными затратами дом или дачу. Среди них можно найти такой вариант порядовки, который подойдет для любой печи с учетом ее конструкционных особенностей. Скажем, при желании можно подобрать порядовку для духовой или варочной печи;
  • Экономия времени. Вне зависимости от особенностей конструкции печей, для которых предназначена порядовка, с ее помощью можно с минимальными затратами времени завершить весь комплекс работ по обустройству отопительной установки. В результате это не только обеспечит экономию в деньгах, но и позволит раньше запланированного срока начать обогревать объект, для которого и создавалась печь;
  • Четкость и понятность схемы. При разработке порядовок квалифицированными специалистами делается акцент на том, чтобы уяснить их суть мог даже человек, который далек от этой сферы;
  • Точный порядок выполнения операций. ясность указаний относительно используемых материалов. В случае использования порядовки владелец может быть уверен, что все сделает правильно, а это исключает возникновение проблем при работе такой печи.

Располагая порядовкой, владелец загородного дома может рассчитывать на то, что сумеет построить своими руками довольно качественную печь, невзирая на то, имеются ли сложности в плане реализации ее конструкции. Рассматриваемые схемы, упрощающие процесс кладки печи, отличаются большим разнообразием, доступны для любого человека и требуют небольших расходов времени, за счет чего любому желающему доступна возможность создать такую отопительную установку, которая будет учитывать его пожелания относительно габаритов и функциональности.

Все больше собственников частных и загородных строений останавливают выбор на использовании порядовок, на основе которых возводят печи в жилом строении. Среди главных достоинств этих схем следует отметить простоту реализации и эффективность. за счет чего они востребованы среди профессиональных, а также начинающих печников.

Немаловажным достоинством порядовок является и то, что схема представления отличается очень подробным указанием всех основных этапов: все они расписываются достаточно подробно, что в результате позволяет создать такую печь для обогрева загородного дома, чтобы она не только не создавала проблем в эксплуатации, но и обеспечивала наиболее эффективную работу по обогреву помещений с минимальными затратами со стороны владельца по обеспечению ее беспроблемной работы.

Технология укладки шведки

Кирпичная печка для дома должна устанавливаться строго на гидроизоляционном фундаменте. Печь Буслаева весит более 750 кг, поэтому собирать ее прямо на бетонном полу нельзя: со временем поверхность деформируется, что может привести к неполадкам работы печи и даже пожару. Поэтому бетонный фундамент необходимо покрыть гидроизоляционным материалом.

Проекты кирпичных печей предусматривают проникание грунтовых вод в нижние слои фундамента, отчего кирпич начнет сыреть и со временем разрушится. Поэтому лучше защитить конструкцию рубероидом или толем. Уже непосредственно после работ по гидроизоляции начинается разметка и порядовка.

Первый ряд

Первый ряд выполняется сплошной кладкой, причем внешний ряд выкладывается только цельными кирпичами

Очень важно проконтролировать их целостность и прочность — этот момент может сыграть решающую роль при эксплуатации печей. Внутри можно использовать и половинки — главное, чтобы не осталось толстых щелей, и сохранилась герметичность

Второй ряд

Аналогичная кирпичная кладка, но на этот раз требуется установка поддувальной дверцы, которая будет расположена под топливником. Топливник – пространство печи, в котором происходит сгорание.

Третий и четвертый ряд

Третий ряд укладывается в полкирпича с обязательным сохранением проемов для установки поддувала и отделения чистки (120х120 мм). Четвертый собирается по тому же принципу.

Но с этого момента необходимо начать формировать поддувальную камеру размером 200х300 мм. Обычно она располагается в левой и задней части печи.

На этом уровне нужно вмонтировать колосниковую решетку. Она устанавливается в специальные проемы, которые проделываются в кирпичах. По периметру решетки следует оставить температурный зазор в 10 мм и опустить к решетке в пределах 20-30 градусов наклона. Затем монтируется топочная дверца печи.

С шестого по девятый ряд

Здесь начинается выкладка духового шкафа. Кирпичи укладываются на ребро по всей площади печки. Вокруг духового шкафа фиксируются стальные листы для защиты от прогорания. С седьмого по девятый ряд формируется увеличение ширины канала, который проложен у задней стенки справа. Поверх духовки укладывается глиняная смесь. Духовка и топочная дверца закрепляются в конструкции.

Десятый ряд

Монтируется варочная поверхность и расширяется канал с постепенным закруглением углов. При помощи уровня необходимо проверить, чтобы чугунная плита лежала горизонтально, без отклонений.

Пространство между плитой и стеной печки закладывается.

Одиннадцатый ряд

Формируются две кирпичные стенки в четверть, и проводится их кладка. Здесь же происходит выкладка чистки и установка дверцы варочной камеры. При помощи прочного листа стали создаются балки для перегородок газохода. Из них образуются каналы 160х200 мм.

Двенадцатый ряд

Из полосовой и угловой стали возводятся опорные балки для кирпичного свода, после чего создается приточная вентиляция в виде канала 150х100 мм. Здесь же формируются кирпичные печурки.

Кирпич стачивается в конусообразную форму для сужения вентиляционного канала, а малую печурку необходимо перекрыть стальным листом.

Тринадцатый ряд

Снаружи дымохода (в передней части) закладывается чистка, и устанавливаются навесные перегородки. Сама кладка осуществляется в полкирпича, монтируется задвижка и карниз. При этом необходимо сохранять отступы в 30 мм с каждой стороны. Над каналами кладка также стачивается в конус.

Четырнадцатый ряд

Отступы увеличиваются еще на 30 мм, после чего можно продолжать формирование карниза. Над большой печуркой необходимо установить металлические уголки и полосу, которые перекроют малую печурку.

Далее делается перекрытие, устанавливаются задвижки, монтируется вентиляционный канал у печного портала. Остается только монтировать дымовую трубу с распушкой.

Подготовка к строительству барбекю с казаном

Прежде чем приступать к постройке печи, необходимо определиться с местом её установки, набросать эскиз будущей модели и выбрать подходящий материал для кладки.

Определение места

Печь не должна стоять под деревьями и близко к воспламеняющемуся забору. Оптимально ставить её недалеко от вашего любимого места для еды на участке. Площадка должна быть большой, тогда готовить будет удобно. При желании можно соорудить печь с мойкой, тогда надо подвести к ней воду и канализацию. Если же это сложно, то печь ставится возле садового водопроводного крана.

Выбор материала

Печь-барбекю можно сложить из речного камня (это очень красиво), из керамзитовых блоков или обычного красного кирпича. Но поверхности, соприкасающиеся с огнём, выкладываются из специального огнеупорного кирпича, потому что все перечисленные выше материалы не выдерживают высокой температуры в мангале или под казаном и растрескиваются. То же самое относится к раствору для кладки. Места, где горит пламя, выкладываются на специальном составе. Раствор для остальной печи тоже специфический: цемент не выдержит даже небольшой температуры, поэтому вместо цементной части раствора применяется глина.

Уличная печь из речного камня смотрится эффектно, но требует определённых навыков кладки

Видео: какой кирпич выбрать

Определение модели

Прежде чем рассчитывать количество стройматериала, необходимо определиться с моделью «садового камина». Здесь следует учесть следующие аспекты:

  • габариты печи-барбекю; если конструкция массивная, ей понадобится фундамент;
  • местоположение;
  • форму топочного отделения;
  • форму и размеры дымохода;
  • дополнительные элементы, такие как казан, мойка, духовка.

Мы выбрали для постройки сложную печь. Это мангал-барбекю с плитой для готовки и казаном, проект мастера Валентина Бруя под названием «Стоунхендж».

Авторский проект барбекю с казаном «Стоунхендж» Валентина Бруя

Расчёт количества кирпичей

Расчёт материала делается после выбора модели со схемой порядовки. Считается примерное количество кирпичей в каждом ряду, учитывается их тип (огнеупорные, силикатные, обычные) и форма. Примерные подсчёты производят следующим образом: считают кирпичи в первом, сплошном ряду; полученное число умножают на количество рядов и так называемый заполнительный коэффициент. Для печей барбекю он составляет 0,65. Учитываем, что примерно 15% кирпичей уйдёт в брак, это число надо увеличить до 30%, если предполагается резка кирпичей. Они при этом ломаются.

Таблица: расчёт потребности материалов

Наименование материалаКоличество
Красный печной полнотелый кирпич1000 штук
Огнеупорный кирпич для топок300 штук
Обычный кирпич300 штук
Огнеупорная глина100 кг
Речной песок0,2 м3
Мертель шамотный МШ-28100 кг
Цемент М400300 кг
Топочная прочистная дверца1 штука
Чугунная плита под казан 705х530 мм1 штука
Утеплитель для печей фольгированный3 метра
Вьюшка1 штука
Уголок стальной небольшого сечения5 метров
Казан1 штука

Таблица: необходимые инструменты

ИнструментКоличество
Мастерки1 набор
Расшиватель швов1 штука
Топорик или тяпка для рубки кирпичей1 штука
Болгарка для резки кирпичей1 штука
Дрель с комплектом насадок для шлифовки кирпичей на рабочем столе1 штука

Подготовка фундамента

Прежде чем приступать к кирпичной кладке, необходимо подготовить фундамент для будущей печи.

  1. Для фундамента колышками и нитью разметить нужную площадь с запасом по 1 метру с каждой стороны. Перед печью запас можно сделать и гораздо больше.

    Нужную площадь под фундамент можно разметить с помощью колышков и нити

  2. Вырыть котлован глубиной 30–50 см. Учитывая размеры и вес печи, нужно делать не ленточный фундамент, а плиту.
  3. На дно котлована насыпать слой щебня или гравия высотой около 10 см; слой плотно утрамбовать.
  4. Армировать фундамент решёткой из металлических прутьев, чтобы сделать его более надёжным.
  5. Приготовить раствор: 1 часть цемента на 2 части песка, хорошо перемешать, залить одномоментно, чтобы не было трещин. Дать плите хорошо застыть.

    Фундамент нужно залить за один приём, чтобы не было трещин

  6. После высыхания смеси покрыть плиту рубероидом, лучше в два слоя — для обеспечения гидроизоляции.

    Для гидроизоляции застывшую плиту нужно покрыть рубероидом в два слоя

Обычный кирпич перед кладкой надо вымачивать в воде, иначе он впитывает воду из раствора, раствор быстро высохнет и будет некрепким.

Иногда вместо бетона для фундамента используют кирпич. Бетонный фундамент более прочный и дешёвый, однако кирпичный легче сложить и демонтировать при необходимости.

Какую печку из кирпича выбрать для дачи?

Выбор конструкции печи обуславливает размер и тип помещения. Для больших коттеджей потребуется массивная печная конструкция с толстыми стенами, которая будет долго нагреваться, но при этом сможет длительное время удерживать температуру. Сложить такую печь – задача не простая. Здесь потребуется определенный опыт и знания.

А вот с небольшой печкой для отопления маленькой дачи может справиться даже новичок, если следовать четко схеме и не менять правила кладки.

малогабаритные печи

На первом месте по популярности отопительно-варочных печей достойно размещается шведка, которая пользуется среди русских печников заслуженной любовью и уважением.

Эта конструкция представляет собой компактную эргономичную форму с небольшой варочной поверхностью, трехканальной камерой. Она идеально подходит для маленькой дачи, длина колеблется от 880 до 1250 мм.

Для расположения такой печи чаще всего выбирается место между кухней и гостиной. Таким образом, печь выполняет двойную функцию: служит для приготовления пищи и украшает гостиную камином.

В Интернете сегодня можно найти сотни различных схем кладки шведской печи с варочной поверхностью, поэтому ее будет не трудно реализовать для дачи. Множество печников внесли в стандартную схему кладки дополнительные опции, поэтому каждая конструкция называется по имени своего создателя: печь Буслаева, Кузнецова и т.д. Но принцип работы в них один и тот же.

Традиционно русской печью можно назвать громоздкую массивную конструкцию, которую украшает не только варочная плита с духовым шкафом, но и просторная лежанка.

Печь с лежанкой

Эта печь уже является не только функциональным устройством для приготовления еды, но и местом для отдыха. Она позволяет хорошо прогревать помещение, длительное время удерживая тепло, благотворно воздействует на организм человека, благодаря чему владельцы таких печей меньше подвержены простудным заболеваниям.

Постройка обычно имеет две топки (главную и дополнительную). Благодаря особой конструкции печи, прогрев осуществляется равномерно, снизу вверх. Для растопки подойдет любое твердое топливо, а к материалам для кладки русской печи не предъявляются особо строгие требования.

Особое место среди малых отопительно-варочных печей занимает малютка В.А. Потапова, созданная известным инженером в начале 20 века. Для ее кладки нужно всего 211 кирпичей, а габариты печи составляют всего 630 * 510 мм.

При этом такая малютка вмещает в себя однокомфорочную плиту, небольшой духовой шкаф для выпечки и вытяжку. Такой вариант печи станет отличным решением для небольшого садового домика или дачи в одну комнату.

В этой статье мы предлагаем вам изучить правила и основные моменты кладки малой отопительно-варочной печи.

Порядовка варочной печи

Основные типы печей

Прежде чем приступать к самостоятельной кладке печи ознакомьтесь с особенностями существующих разновидностей подобных агрегатов. Печки бывают:

  • отопительными. Предназначены исключительно для обогрева. Такие печи имеют предельно простую конструкцию и выкладываются в кратчайшие сроки и с наименьшими усилиями по сравнению с конструкциями других типов;
  • отопительно-варо чными. Самый популярный и востребованный вариант. Одновременно обогревают дом и позволяют готовить пищу;

Также существуют усовершенствован ные разновидности отопительно-варо чных печей со встроенной кухонной плитой или даже полноценным духовым шкафом.

Кладка голландки своими руками

В отдельную категорию относятся печи-камины. Это отличный вариант для современного частного дома. Подобные конструкции прекрасно справляются с задачами обогрева помещений и имеют привлекательный внешний вид. Правильно выложенная и отделанная печь-камин станет достойным дополнением интерьера как маленького загородного домика, так и дорогой частной виллы.

Такими бывают каменки

Схемы современных печей различают их не только по предназначению, но и по особенностям формы. Чаще всего в частных домах устанавливаются агрегаты прямоугольной и квадратной формы. Но при желании вы можете выложить круглую печь. Конкретный вариант подбирайте с учетом особенностей помещения и своих собственных предпочтений.

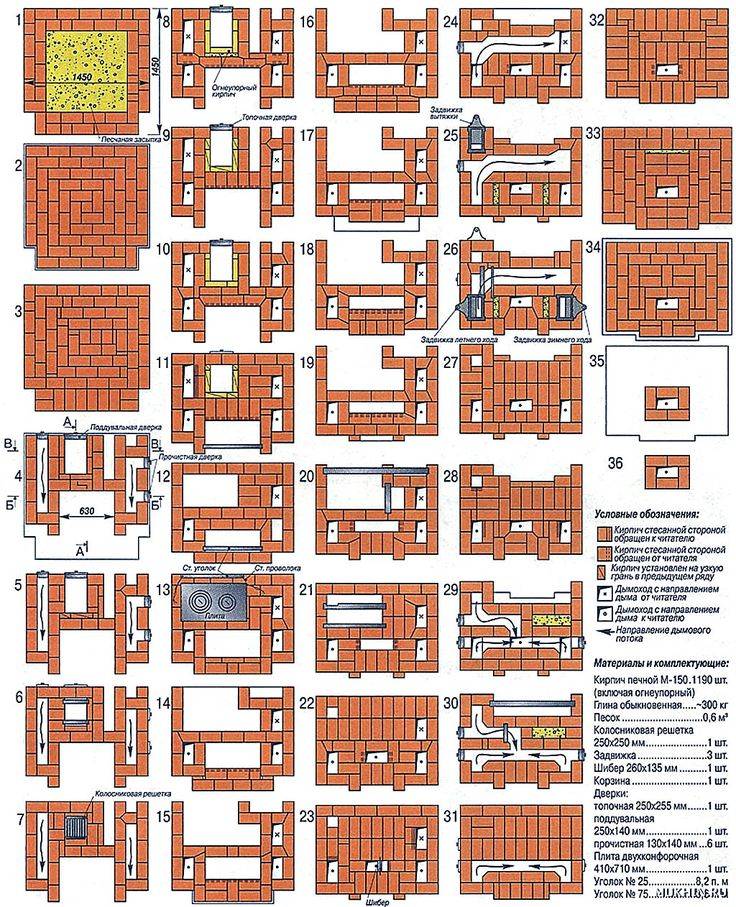

На рисунке изображена простейшая кирпичная печь для обогрева и приготовления пищи

Печь, конечно же, можно выложить своими руками и многочисленные схемы помогут вам сделать это в кратчайшие сроки. Однако при выполнении такой работы помните, что любая печь, вне зависимости от ее назначения, формы и прочих характеристик должна в полной мере отвечать действующим нормам пожарной безопасности.

Русская печь: чертежи печей из кирпича

печи русские из кирпичаДля кладки печи потребуются следующие материалы:

  • полнотелый красный кирпич – 1610 штук;
  • вьюшка для задвижки размером 0,3х0,3 метра – 2 штуки;
  • сухой глиняный раствор в растворенном виде;
  • самоварник 14х14 сантиметров – 1 штука;

Отопительные печи для дома из кирпича – делаем самиДля работы потребуются следующие инструменты:

  • кельма – для укладывания и выравнивания раствора;
  • кирочка – многофункциональный молоток с лезвием, расположенным перпендикулярно оси рукоятки. На его другом конце находится квадратный лобовик;
  • уровень пузырьковый для кладки и гидравлический для первого ряда;
  • правило – служит для выравнивания кирпичей каждого ряда;
  • отвесы – один из них должен быть постоянно прикреплен к оси дымохода (перекрытию), а с помощью второго проверяется вертикальность углов;
  • кисть – нужна для затирки швов;
  • шнур – его натягивают на каждый ряд кладки.

Чертежи кирпичных печей для дома любого типа выглядят следующим образом:

  1. Варочная камера. Для кладки используется на 3/4 сточенный угловой кирпич с замками.
  2. Под. От задней части идет уклон, с целью чего пространство засыпают песком, на который укладывается кирпич.
  3. Перекрытие нижней части. Конструкцию укрывают кирпичом по пруткам, уголкам или листовым заготовкам.
  4. Свод с замком. В некоторых случаях используется центральный замок, в других – два последних симметричных кирпича.
  5. Ряды до нижнего свода. Кладка печи из кирпича выполняется обычным образом, в дальнейшем поверх нее устанавливают шаблон свода, собранные из ДСП, или рессоры, выпиленные из дерева.
  6. Колодцы. Представляют собой перевязанные ряды, в которых оставляют выходящее на подпечье отверстие.
  7. Подпечье. Кирпичи укладываются на фундаментном растворе, полые камни не допускаются.
  8. Свод ВК. Для удобства кирпичи стесывают до клинообразной формы.
  9. Перекрытие канала над самоварником. Является сплошным, используются только цельные камни.
  10. Над шестаком уменьшаются отверстия. Кирпич обрубается в соответствии с чертежом.
  11. Выравнивание стен. Вместе с этим уменьшают перетрубье, закладывают канал самоварника.
  12. Монтаж самоварника. Конструкцию закрывают отдельной крышкой.
  13. Установка вьюшки. Для вмуровывания конструкции укладывается два ряда.
  14. Дымоход. Высота трубы от пода до верхней части должна составлять минимум 5 метров. Верхние ряды образуют козырек, который препятствует попаданию осадков внутрь дымохода.

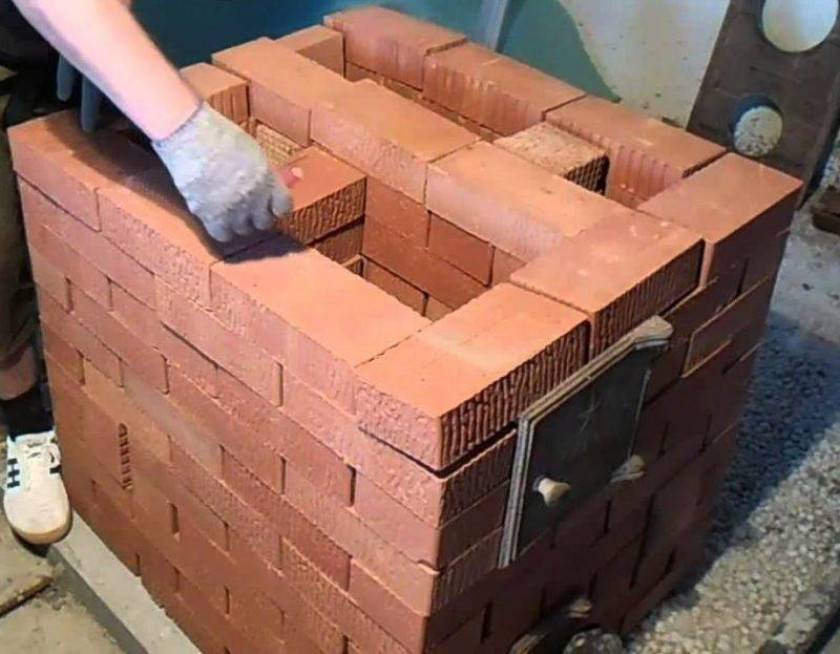

Кладка печи «шведка»

Кладка печи «шведка»

Шведка – один из самых популярных и наиболее удобных в эксплуатации вариантов печей. Кладка такой печки выполняется в несколько несложных этапов.

Схема фундамента для самодельной печи шведки

Первый шаг. Подготовьте кирпич к кладке. Для этого достаточно окунуть его в чистую воду и оставить там примерно на сутки. Материал насытится влагой, и не будет впитывать ее из кладочного раствора.

Второй шаг. Приготовьте раствор для кладки из глины, воды и просеянного песка. Должна получиться пластичная однородная смесь. На укладку 100 кирпичей уходит порядка 20 л раствора.

Третий шаг. Выложите стартовый ряд кирпича с обязательной проверкой перпендикулярности углов, вертикалей и горизонталей. Ряд должен быть сплошным. Для выкладки внутреннего пространства можете использовать половинчатый кирпич.

Четвертый шаг. Выложите второй ряд. Этот ряд должен быть таким же, как и первый.

Порядовка печи Шведка

Пятый шаг. Выложите третий и четвертый ряды. Начинайте формировать отделение зольника. Установите дверцу для этой камеры и прочистные дверцы в количестве трех штук и одну поддувальную дверку. С обратной стороны печки выложите дымообороты. Они должны быть вертикальными и сообщаться с топочной камерой при помощи отверстия.

Шестой шаг. Установите решетку колосника и смонтируйте духовую камеру. Обустройте перекрытие дверцы поддувала и прочистных отверстий.

Седьмой шаг. Выкладывайте ряды с 6 по 10. На этом этапе вы должны сформировать топочное отделение. Между топкой и духовой камерой кирпичи укладывайте на ребро. Установите стенки топочной камеры и духового шкафа. Между ними должна быть перегородка высотой на один ряд меньше камеры.

После укладки 10 ряда, с передней стороны выложите стальной уголок и чугунную плитку. Уголок крепите с помощью проволоки и раствора.

Восьмой шаг. Выложите 11 ряд. На этом этапе вы должны полностью перекрыть канал между плиткой и правой стенкой.

Девятый шаг. Выкладывайте ряды с 12 по 16. Сформируйте варочное отделение и три вертикальных газохода. Дымоходные отверстия выкладывайте с применением шамотного кирпича.

Десятый шаг. Выложите 17 и 18 ряды. Обустройте перекрытие варочной камеры.

Одиннадцатый шаг. Выложите 19 и 20 ряды. На этом этапе вам необходимо разместить на лицевой части печки дверцы двух чисток газоотводящих каналов.

Двенадцатый шаг. Выложите ряды с 21 по 28. Сформируйте дымовые каналы в соответствии с выбранной схемой порядовки. Соблюдайте правильную перевязку швов. При выкладке 27 ряда установите дымоходную задвижку. Над ней оставьте отверстие, посредством которого газоходы будут соединяться с вентиляционными каналами.

Тринадцатый шаг. Выложите 29-30 ряды. Перекройте верхние дымоводы. На этом этапе кладку необходимо расширить на 50 мм по периметру. За счет этого будет сформирован карниз.

Четырнадцатый шаг. Выложите 31-й ряд. На этом этапе размеры перекрытия надо довести до габаритов 27 ряда.

Пятнадцатый шаг. Выложите 32-й ряд. На этом этапе начинайте выкладывать дымоотводящую трубу размером 130х250 мм.

Выложите дымоход необходимой высоты, и ваша печка типа шведка будет полностью готова. В завершение ее останется облицевать керамикой либо выкрасить.

Основные этапы обустройства кирпичной печи по порядовке своими руками

При использовании порядовки для отопительно-варочных печей необходимо выполнить ряд ключевых этапов. Всем им присущи свои нюансы проведения и уникальные характеристики, зная которые можно обеспечить высокий уровень качества и свести к минимуму затраты по обустройству печи своими руками.

Далее будет рассмотрен пример устройства печи на основе порядовки «шведка».

Технология работ

В конструкции подобной отопительной установки. имеющей уже порядовку, предусмотрено поддувало. Об этом особенно необходимо помнить, приступая к работам по обустройству печи своими руками

В то же время важно учесть особенности укладки 1-го ряда кирпича
Дело в том, что здесь необходимо обеспечить соответствие с уровнем и контроль углов, используя для этой цели строительный угольник;

Вместе с тем необходимо обращать внимание на все характеристики первого ряда. Дело в том, что это в значительной степени оказывает влияние не только на срок службы и надежность отопительной установки, но и на эффективность ее работы;

Технология использования порядовки предусматривает по завершении укладки первого печного ряда выполнение монтажа двери и поддувало, вслед за чем приступают уже к укладке 2-го ряда;

При возведении 3-го ряда варочной печи необходимо придерживаться в точности указаний порядовки
Для создания поддувала следует стесать кирпич с каждой из сторон

Причем здесь необходимо учесть, что устраиваемый ряд должен иметь ту же высоту, что и дверца;

Для укладки 4-го ряда печной кладки выбирают место с левой стороны. Эту работу начинают с установки двери, обеспечивающей удаление золы. Это не позволит обеспечить нормальную работу аппарата. Что же касается непосредственно кладки, то при ее выполнении придерживаются аналогичного порядка, что и в самой схеме. Причем обязательно необходимо позаботиться о перекрытии дверцы поддувала. Над зольником необходимо изготовить отверстие в виде квадрата. Реализуется этот замысел при помощи укладки кирпича специальным образом;

Начиная укладывать 5-й ряд, необходимо следить за тем. чтобы отверстие зольника начало сужаться. По своему виду этот ряд аналогичен 4-му. Поэтому и технология его укладки будет такой же;

Приступая к устройству 6-го ряда в качестве материала необходимо применять специальный кирпич, обладающий огнеупорными свойствами. Чаще всего схема, разработанная квалифицированными печниками, содержит пометку об этом в виде штриховки. Подобная подсказка позволяет упростить процесс кладки и избежать возможных сложностей при выполнении этих работ;

Кирпич, который будет укладываться перед колосниковой решеткой, должен быть сколот. Подробное решение положительно сказывается на эффективности и качестве размещения топлива на решетке во время пользования печью. В то же время поддержку решетки будет обеспечивать непосредственно 5-й ряд печной кладки;

Кирпичи 6-го ряда и решетка колосника должны создавать между собой достаточное пространство шириной 10–15 см, куда необходимо поместить песок или золу, а наличие подобного зазора необходимо для создания эффекта расширения металла решетки при пользовании отопительным прибором;

После создания на прошлых этапах П-образного канала его необходимо перекрыть. Причем это делается с тем расчетом, чтобы в результате возникла три новых. Этот этап предусматривает установку дверцы топочной печи, поддержку для которой обеспечит непосредственно 6-й ряд кладки печи;

Процесс укладки 8-го и 9-го рядов кладки печи «шведка» выполняется по той же схеме, что и в случае с 7-м. При этом необходимо помнить о том, что он должен иметь ту же высоту размещения, что и дверца топочной камеры. Здесь в обязательном порядке выполняется обработка кирпичей, при помощи которых перекрывается доступ к перегородке топочной камеры и левому каналу: их обтесывают обеих сторон, благодаря чему обеспечивается эффективность и плавный переход продуктов сгорания из топки в канал;

Для создания 10-го ряда печи используют огнеупорные кирпичи. Технология укладки предусматривает обеспечения вертикальности размещения, что должно дополняться регулярной проверкой, осуществляемой посредством строительного уровня. Необходимость этого обусловлена тем, что для подобных печей при порядовке на эти кирпичи должен размещаться специальный варочный настил;

Далее, можно приступать к приклеиванию топочной дверцы. в результате заключительный ряд будет иметь два канала, отличающихся наличием идеально квадратного сечения.

Поделитесь в социальных сетях:FacebookTwittervKontakte
Напишите комментарий
