Отопление пола в квартире и доме: схемы, трубы, конвекторы

На что влияет количество контуров?

Газовое отопление в многоквартирном доме, если исходить из количества контуров, бывает двухконтурным и одноконтурным. В чём состоит разница? Одноконтурные выполняют только одну задачу – прогревают рабочую жидкость в отопительных системах. Для увеличения температуры воды, применяемой в хозяйственных целях, приходится дополнительно монтировать емкостной водонагреватель. Тип нагрева – косвенный.

Двухконтурные котлы нормально справляются и с обогревом помещений, и воды. Прогрев контура до нужной температуры производится в тепловом обменнике проточного типа. Альтернатива – емкостной водонагреватель.

Схема обвязки котла отопления

Схема обвязки котла зависит от типа используемого котлоагрегата, состава системы отопления и наличия других потребителей, способа циркуляции теплоносителя. Существует несколько типовых решений, но в каждом конкретном случае должна разрабатываться индивидуальная схема.

Простейшей является схемы обвязки котла в системе с естественной циркуляцией воды. Здесь котел оснащается вертикальным коллектором диаметром от 50 мм и высотой от 2 метров, к верхней точке коллектора присоединяется расширительный бачок.

В закрытых системах в обвязку котлов включают расширительный мембранный бак и циркуляционный насос (если их нет внутри котла). Подключение бака и насоса обычно производится к обратному трубопроводу котла – здесь температура теплоносителя ниже – это положительно влияет на срок службы оборудования. Экспанзомат и насос подключаются через запорную арматуру – для возможности снятия или замены устройства.

Подающий и обратный трубопроводы от котла направляются непосредственно к системе отопления или подключаются к распределительным устройствам – коллекторам, гидравлической стрелке или теплоаккумулятору. Гидрострелка интегрируется в схемы с несколькими потребителями тепла, теплоаккумуляторы присоединяются к твердотопливным котлам или электрокотлам при двухставочном тарифе оплаты электроэнергии.

(Просмотров 817 , 1 сегодня)

Управление конвектором

Вторым фактором, который учитывается при выборе конвектора является тип блока управления и термостата. Делятся они на механические и электронные.

Механический блок управления, как таковым не является, просто в его конструкцию включен термостат в виде обычного контактного реле. Поэтому он является механическим – при срабатывании производится разрыв контактов.

Конвекторы, оснащенный механическим блоком управления стоят дешевле, потому что, регулировка температурного режима производится механическим регулятором.

Таким регулятором невозможно точно выставить температурный режим. Также они являются не очень надежными и возможен выход регулятора и термостата из строя.

Электронные блоки управления значительно удобнее в использовании, поскольку позволяют точно задать температурный режим.

Управление им производится при помощи клавиш, а заданный температурный режим выводится на цифровой дисплей.

Встречаются приборы, оснащенные программируемым блоком управления. В таких конвекторах блок управления позволяет задать суточный режим работы прибора.

К примеру, до 10:00 утра он будет греть с одной температурой, с 10:00 до 18:00 температурный режим снизится, а с 18:00 до 10:00 утра снова установиться повышенный.

Выпускаются и модели, у которых блоки управления можно соединить в единую систему.

Обычно они применяются в помещениях, где используется только, обогрев конвекторными приборами.

Используя такую систему, с объединенными блоками управления, управлять режимом работы всех конвекторов с одного блока управления.

Основные рекомендации по установке

Процесс монтажа напольного конвектора достаточно прост. Он в подробностях описан в инструкции производителя. Оборудование устанавливается на пол методом встраивания или крепления на специальных ножках-подставках, поставляемых в комплекте. Оно предназначено для применения в закрытых помещениях.

Во время установки рекомендуется соблюдать следующие правила:

монтировать прибор в строго горизонтальном положении, контролируя это обыкновенным строительным уровнем;
тщательно фиксировать оборудование;
проследить, чтобы теплообменник был расположен на стороне, дальней от окна (за исключением случая, когда основная миссия конвектора заключается в создании защитного теплового экрана вдоль окон);
размещать прибор на расстоянии 20-25 см от напольного покрытия;
соединять теплообменник с распределительными трубами, поставляющими теплоноситель, гибкими шлангами с нержавеющим покрытием или рукавами в металлической оплетке.
не допускать деформации краев желоба.

В первую очередь выполняется разметка поверхности пола. Затем специальными крепежами фиксируются ножки оборудования или держатели. После этого устанавливается корпус, и конвектор подключается к системе подачи воды.

Следует быть особо осторожным, монтируя резьбовые соединения

Очень важно не повредить резьбу и не нарушить герметичность сцеплений. Лучше всего использовать в работе динамометрический ключ, который позволит не превысить показатель затягивающего момента

Устанавливая конвектор, необходимо соблюдать рекомендации производителя и правильно подключить трубопровод. Ошибки в монтаже могут привести к недостаточной эффективности и частым поломкам прибора

В отличие от приборов с внутрипольным и настенным типом крепления, напольные конвекторы выделяются самой простой техникой монтажа. Но все-таки при недостаточных навыках и малом опыте обращения с теплотехникой, желательно поручить установку профессиональному мастеру.

Как обслуживать внутрипольный конвектор?

Как и любое другое отопительное оборудование, внутрипольные конвекторы отопления нуждаются в периодической очистке. Ее выполняют с помощью пылесоса, предварительно сняв защитную решетку. Очищают ребристую поверхность теплообменника, при необходимости используя щетку, удаляют загрязнения и пыль. Саму решетку можно промыть водой.

При гидравлических испытаниях, когда давление в системе отопления превышает номинальное, необходимо убедиться в том, что конвекторы не потекли. Для этого достаточно открыть решетку и осмотреть короб. Если он сухой – значит, конвектор с честью выдержал испытания.

При соблюдении правил установки и обслуживания внутрипольные конвекторы отопления водяные принесут в ваш дом тепло, не нарушая общей дизайнерской идеи. Установленный перед входной дверью конвектор способен задержать до 90% холодного воздуха при ее открывании и создать тепловую завесу. При этом они бесшумны, стильно выглядят и, благодаря разнообразию цветовых решений, отлично вписываются в любой интерьер, даря уют и комфорт.

С вентилятором или без?

Вентиляторы на внутрипольных водяных конвекторах значительно увеличивают мощность системы в целом, так как они принудительно прогоняют воздух через радиаторы. С использованием вентиляторов можно абсолютно точно регулировать объем проходящего воздуха и соответственно температуру воздуха в помещении. Конечно такой апгрейд системы вывернет из вашего кармана чуть больше денег, но если вы готовы потратиться ради большего уюта – смело устанавливайте, не прогадаете!

2 В каких помещениях устанавливают встраиваемые в пол радиаторы?

У некоторых моделей есть дополнительные функции, такие как отвод конденсата, автоматическая регуляция, программируемый контроль климата.

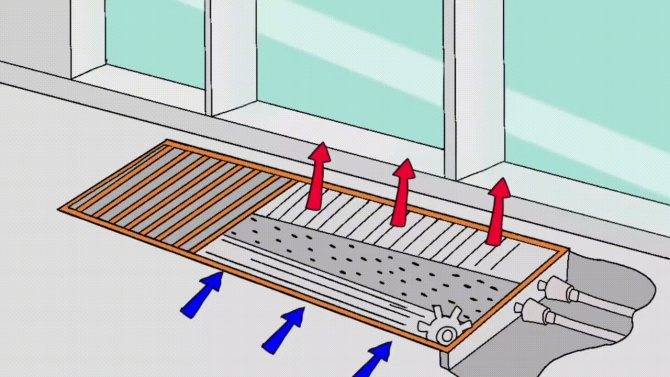

Внутрипольный конвектор

Подобные радиаторы наиболее востребованы в помещениях, где требуется создать особый микроклимат:

в теплицах;
в музеях;
в галереях;
в домах с панорамными окнами.

Радиусный/угловой внутрипольный конвектор

Универсальность и многофункциональность встраиваемых в пол батарей способствует тому, что им отдают предпочтение при организации отопления как в жилых помещениях, так и в офисных, а также в помещениях коммерческого назначения.

Встраиваемые конвекторы иногда устанавливают в подоконники

Схемы подключения теплого пола в зависимости от конструкционных особенностей

Система из трубопроводов с циркулирующим теплоносителем подключается к существующим отопительным приборам с применением следующих схем:

Устройство системы водяного теплого пола

нерегулированная. Для функционирования конструкции применяется циркуляционный насос небольшой мощности. Учитывая такую особенность, длина контура не должна превышать 70 м. Его диаметр составляет 16 мм, что обеспечивает пропускную способность 5-10 л/мин. Такая схема не отличается эффективностью, поскольку отсутствует возможность контроля ее рабочих параметров;
применение балансирующей регулировки. В составе схемы присутствует специальный кран. Он позволяет понизить до необходимого уровня скорость потока жидкости. Таким образом можно регулировать температуру теплого водяного пола;
Устройство трехходового термостатического смесительного клапана
использование трехходового клапана. Применяется специальное термочувствительное устройство. Оно позволяет повысить эффективность напольного отопления, поскольку в системе температура регулируется автоматически. Трехходовой кран устанавливают в точке с самой высокой температурой. Если будет наблюдаться снижение эффективности отопления, ее можно понизить до оптимального уровня;
внедрение смесительного узла. В данном случае производится монтаж балансирующего клапана или расходометра. Последний регулирует уровень расхода тепловой энергии, что обеспечивает необходимую степень отопления. Также существует вариант, когда устанавливается автоклапан. С его помощью можно стабилизировать перепад рабочего давления и получить в результате требуемое количество тепла.

Виды систем конвекторного отопления

Теперь раз и навсегда, без каких либо регистраций и СМС можно бесплатно скачать 1хБет на Андроид перейдя по активной ссылке и дальше продолжать кайфовать от игры и делать ставки на любимую команду в удобном мобильном приложении.

Конвекторная система отопления бывает:

Электрической. Для подогрева нагревательных элементов используется электрический ток, а сам электроконвектор подключается к сети переменного тока.
Водяной. В таких приборах установлены трубы, внутри которых циркулирует жидкий теплоноситель (вода или антифриз). Водяные конвекторы подключаются к централизованным отопительным сетям, а при устройстве отопления каркасного частного дома – к автономной отопительной системе.
Газовой. В этом случае используются специальные агрегаты на газе. Отопление в деревянном доме конвекторами на газе может быть организовано с использованием магистрального или баллонного топлива.

Рассмотрим характеристики и особенности каждой разновидности конвекторного отопления дома.

Газовые конвекторы

Подобные приборы могут работать на сжиженном или магистральном топливе. Чтобы подключиться к газовой магистрали, нужны соответствующие разрешения газовой службы. На использование баллонного газа никакие разрешающие документы не нужны.

В газовом конвекторе используется следующий принцип работы:

В камере сгорания установлена газовая горелка, где и происходит сгорание топлива. В результате этого выделяется большое количество тепловой энергии.
От этого тепла корпус прибора нагревается и начинает отдавать температуру воздуху в помещении. В этот момент начинает работать принцип конвекции, когда теплые воздушные массы поднимаются вверх комнаты, а на смену им проходят холодные потоки.

Такие отопительные приборы не получили большой популярности из-за своего громоздкого размера и сложного подключения, а также низкой степени пожарной безопасности. В результате сгорания топлива образуются продукты горения, которые нуждаются в отведении. Для этого прибор оборудуется коаксиальным дымоходом. Чтобы эту трубу вывести за пределы дома, в стене возле прибора нужно проделать отверстие подходящего диаметра.

Водяные конвекторы

Классический вариант устройства отопления дома – использование водяного конвектора. Такие приборы можно применять в частном доме или квартире. Для их работы нужно проложить трубопроводы, установить нагревательный прибор и подключить батареи. В централизованных системах достаточно подключить приборы к контуру квартиры.

В качестве теплоносителя в этих агрегатах используется вода или антифриз. В автономных системах для подогрева теплоносителя устанавливают газовый, электрический или твердотопливный котел. Вид топлива подбирается в зависимости от наличия ресурсов в том или ином регионе.

После подключения приборов к отопительному контуру нагретый теплоноситель отдает тепло металлическим поверхностям радиатора, от которых и происходит нагрев циркулирующего в помещении воздуха.

Для регулировки температуры в комнате на приборах устанавливают термостаты и регулировочные клапаны. Также это можно делать посредством управления работой нагревательного котла. Для спуска воздуха из приборов на каждом из них устанавливается специальный вентиль.

Электрические конвекторы

Такие агрегаты отличаются удобством, простотой использования и монтажа. Чтобы организовать отопление каркасного дома конвекторами, достаточно купить и подключить приборы к сети переменного тока. Агрегаты можно установить на полу или повесить на стену. В последнем случае на вертикальные поверхности предварительно крепятся кронштейны.

Преимущества использования электрических конвекторов:

Простой монтаж. Все работы можно провести в течение получаса и выполнить своими руками.
В приборе не циркулирует жидкий теплоноситель, который может дать течь или вызвать коррозию. По этой же причине агрегат не боится замерзания.
Электрические конвекторы чаще бывают мобильные, поэтому могут устанавливаться в любом месте и при необходимости переноситься в другое помещение.
Работой электроконвектора управляет автоматика. Электронные или механические системы управления позволяют поддерживать в помещении заданную температуру.
Некоторые агрегаты имеют термостаты, поэтому при достижении определенной температуры воздуха в помещении автоматически отключаются, а при снижении этого показателя ниже установленного порога снова включаются.

Основной минус конвекторного электрического отопления заключается в том, что за обогрев даже небольшого дачного домика придется выложить существенную сумму, ведь электроэнергия не является дешевым видом топлива.

Выбираем отопительный котел

Если в регионе проходит газовая магистраль, то вопрос о топливе для котла просто не стоит – газовые агрегаты будут и доступны, и экономичны. К тому же, газ в любом случае обойдется дешевле электричества или твердого топлива. Тем не менее, если населенный пункт не газифицирован, то единственным выходом будет твердотопливный или жидкотопливный агрегат.

Газовые комбинированные котлы, которые могут функционировать, в том числе, и на сжиженном газе (нужно заменить форсунку), могут стать хорошим вариантом при перебоях с газоснабжением. Однако сам по себе сжиженный газ применять нецелесообразно, поскольку он достаточно дорогой и расходуется быстро.

При условии закупки солярки по оптовым ценам и большими партиями, вполне логично было бы приобрести жидкотопливный котел. Он вполне способен обогреть дом большой площади. Во всех остальных случаях оптимальным вариантом будет подключение теплого пола и радиаторов к котлу на твердом топливе – угле, дровах, пеллетах.

Обратите внимание, что разрабатывая схему подключения теплых полов и батарей, стоит учесть, что более эффективным и экономичным является именно обогрев пола. Тем не менее, не нужно думать, что от радиаторов нет никакого толку

Эти приспособления способствуют сохранению тепла внутри дома и препятствуют его утрате сквозь оконные проемы, двери и холодные стены. Поэтому грамотно составленный проект и подобранные компоненты, а также разумный контроль позволит создать эффективную и вместе с тем экономную систему отопления.

Отопительные радиаторы и их расчет

Многим людям в общих чертах известно, как устроено отопление в многоквартирном доме. Очень часто приходится видеть в квартирах чугунные батареи, подключенные к централизованной системе. Для автономного отопления в квартире такие радиаторы не подходят. Они имеют слишком большую емкость, поэтому придется нагревать много воды. А кроме того, чугун еще и долго прогревается. Поэтому при использовании чугунных батарей будет перерасход газа, и как следствие, большие финансовые затраты.

Делая ремонт отопления в квартире, следует обратить внимание на радиаторы из других материалов. Специалисты рекомендуют устанавливать современные батареи из стали, алюминия или биметалла (прочитайте: «Как установить радиаторы отопления в квартире — краткое руководство «)

Все они подходят для низкого давления в системе отопления (это характерно для небольших водяных контуров), а также выдерживают высокую температуру. При необходимости можно даже совместить в одной схеме радиаторы и систему «теплого пола». Что касается того, как улучшить отопление в квартире, то рекомендуется устанавливать алюминиевые радиаторы. Но они достаточно сложны в эксплуатации (прочитайте: «Отопление в квартире: схемы и особенности проекта «). При повышенном содержании щелочей в воде в систему необходимо обязательно добавлять нейтрализаторы. Также недопустимо попадание в контур меди, поскольку взаимодействие этого металла с алюминием приводит к их окислению, а соответственно, и разрушению. Кроме того, алюминиевые радиаторы не всем по карману.

Перед покупкой радиаторов необходимо рассчитать нужную мощность и количество секций

Если возникает вопрос о том, как сделать тепло в квартире, то этому этапу нужно уделить особое внимание

Для расчета количества секций в радиаторе можно воспользоваться формулой Sх100/P, если высота потолков составляет не более 3-х метров. Площадь помещения обозначается буквой S, а номинальная мощность одной секции – P. Обычно мощность секции составляет 180-200 Вт. Число 100 – это нужное количество Вт на квадратный метр площади. Результат обозначают, к примеру, буквой K.

Если система отопления квартиры своими руками предполагает использование панельных радиаторов, которые не делятся на секции, то пользуются для расчетов другой формулой. В этом случае придется рассчитывать мощность и величину батарей. Формула выглядит таким образом: P=Vх41. Исходная мощность обозначается буквой P, объем помещения – V. Число 41 – это количество Вт, требуемых для обогрева одного «квадрата» площади.

Для примера расчетов можно взять комнату высотой 2,7 метра и площадью 15 «квадратов». Значит, V=2,7х15=40,5. Теперь стоит рассчитать мощность радиатора. Полученная формула выглядит следующим образом: P=Vх41=40,5х41=1660,5. Поскольку отопительных приборов такой мощности не бывает, то стоит выбрать радиатор с показателей 1,5 кВт.

После выполнения расчетов можно покупать радиаторы. Разводка отопления в квартире должна происходить по грамотно разработанной схеме.

Как сделать отопление своими силами, подробное видео:

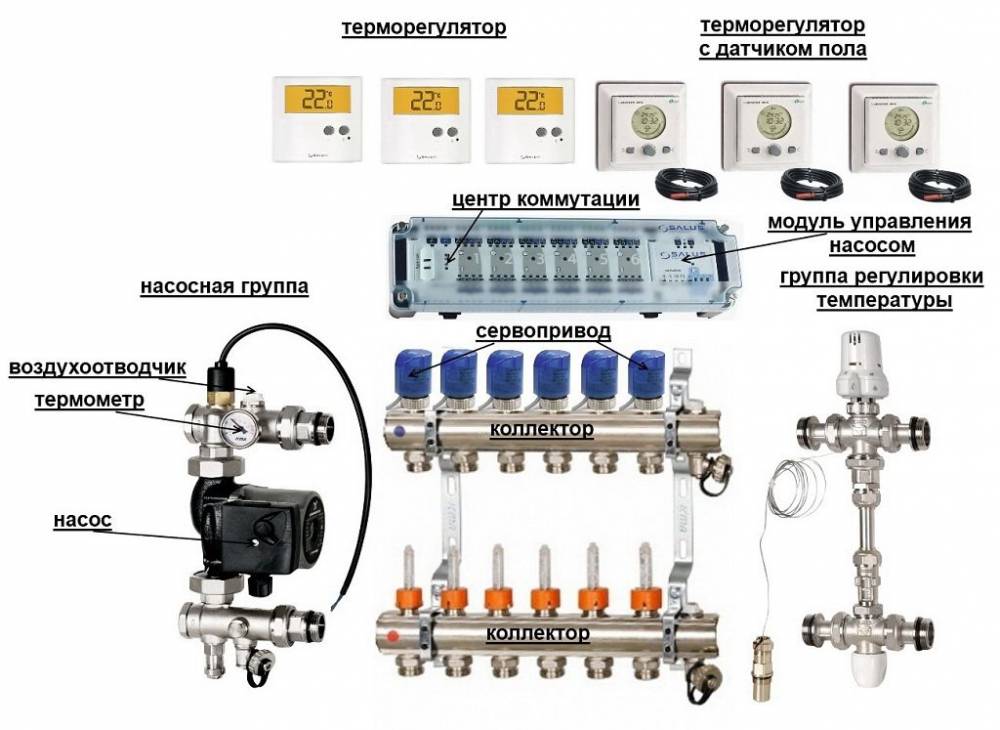

Схема узла смешения теплого пола

Грамотное подключение системы теплого пола подразумевает наличие в схеме термостатического смесителя. Это устройство предназначено для создания рабочей температуры теплоносителя в контурах напольного отопления.

Температура теплоносителя в многоквартирных домах колеблется в диапазоне от 65С до 90С. Такая температура неприемлема для теплых полов. Поверхность их будет горячей, порой даже в обуви люди чувствуют себя малокомфортно в таких условиях. К тому же температура в 90С является предельной для целостности полимерных трубопроводов – основного материала для монтажа отопления этого вида.

Температура теплоносителя в контуре должна находиться в диапазоне 40 – 50С. Поверхность пола при этих условиях имеет значение температуры поверхности от 23 до 33С. Это значение наиболее комфортно для человека и теплового режима.

Достижение такой температуры обеспечивается смешением горячей воды из подающего трубопровода с некоторым количеством остывшего теплоносителя из обратного трубопровода. Термостатические смесители по способу управления подразделяются на 3 вида:

Ручные;
С термоголовкой;
С сервоприводом и выносным датчиком накладного или погружного типа.

Ручные устройства имеют температурную градуированную шкалу, установленную на приводе (маховике) изделия. Маховик может быть заменен термоголовкой различных модификаций, также оснащенной шкалой регулирования. В этом случае управление работой смесителя производится в автоматическом режиме.

Самыми точными являются термосмесители с выносным датчиком. Датчик может отбирать температуру воды в контурах, может применяться контроль по температуре воздуха в отапливаемом помещении.

По гидравлическому направлению смесители разделяют на 2 вида:

Из каких элементов состоят системы отопления в квартирах

Конструкция квартирного отопления сложнее, чем кажется на первый взгляд. Главное отличие качественно скомпонованной системы – это её сбалансированность, при которой достигаются наилучшие показатели эффективности и экономичности. Каждый компонент является опцией, его характеристики нужно подбирать.

Источник тепла

Источником тепла, как правило, выступает тепловой пункт централизованной подачи. В тех случаях, если реализована автономная система, применяются:

котлы отопления для квартиры (электрические, газовые, топливные);
теплообменные агрегаты (вода греется паром или другой более горячей жидкостью);
печи, работающие на твёрдом топливе.

Правильный теплогенератор должен обеспечить и подходящую температуру, и необходимое давление. Мощность – это ключевой показатель источника тепла.

Трубы для отопления в квартире

Трубы обеспечивают транспортировку нагретой воды, они не участвуют в передаче тепла, поэтому изолируются. Важнейшими техническими показателями этих элементов являются:

пропускная способность/сечение,
устойчивость к высоким температурам,
устойчивость к заданному давлению.

Сейчас чаще всего используются недорогие полимерные изделия. С ними удобно работать и они устойчивы к коррозии. Есть также поклонники медных трубопроводов, а сталь потихоньку уходит в прошлое.

Важно знать. Для монтажа отопления необходимо выбирать пластиковые трубы со специальным армированием, предназначенным стабилизировать температурное расширение материала

Запорно-регулирующая арматура

Это краны, разъёмные муфты, термоголовки, сбросные клапаны, фильтры и т.д. Данные устройства позволяют контролировать работу системы и обслуживать её:

останавливать всю систему;
отключать отдельные ветки и снимать приборы (радиаторы, циркуляционный насос);
локально ограничивать/увеличивать циркуляцию (читай: усиливать или уменьшать теплоотдачу в определённых комнатах);
очищать теплоноситель.

Термоголовка позволит в любой момент снизить температуру в комнате и настроить систему в целом

Отопительные приборы

Являются главными излучателями конвективно-радиационного тепла. Это, как правило, радиаторы (секционные, панельные, трубчатые). По материалу можно выделить:

Выбор радиаторов осуществляется, прежде всего, по мощности, а также по рабочему давлению. Дополнительными факторами стоит считать: тепловую инерцию, обеспечение заданной скорости циркуляции, возможность работы с некачественной водой.

Важно знать. В централизованных системах очень высок уровень электромеханической и электрохимической коррозии, поэтому стальные радиаторы в таких условиях – не лучший вариант

Для получения стабильной конвекции радиаторы размещают под окнами. Их нельзя накрывать подоконниками и тяжёлыми шторами

Теплоноситель

Теплоносителем в централизованных системах отопления является вода. Для местного отопления часто используют антифриз, который трудно заморозить в трубах, и который не образует накипи, исключает коррозию.

Чтобы понять, как рассчитывается отопление в квартире, необходимо знать золотую формулу: теплотворная способность системы должна полностью компенсировать теплопотери здания в зимний период (1 кВт на 10 м 2 почти всегда достаточно). Это будет и мощность котла, и суммарная мощность радиаторов.
