Виды и технические характеристики ответвительных коробок

Особенности монтажа

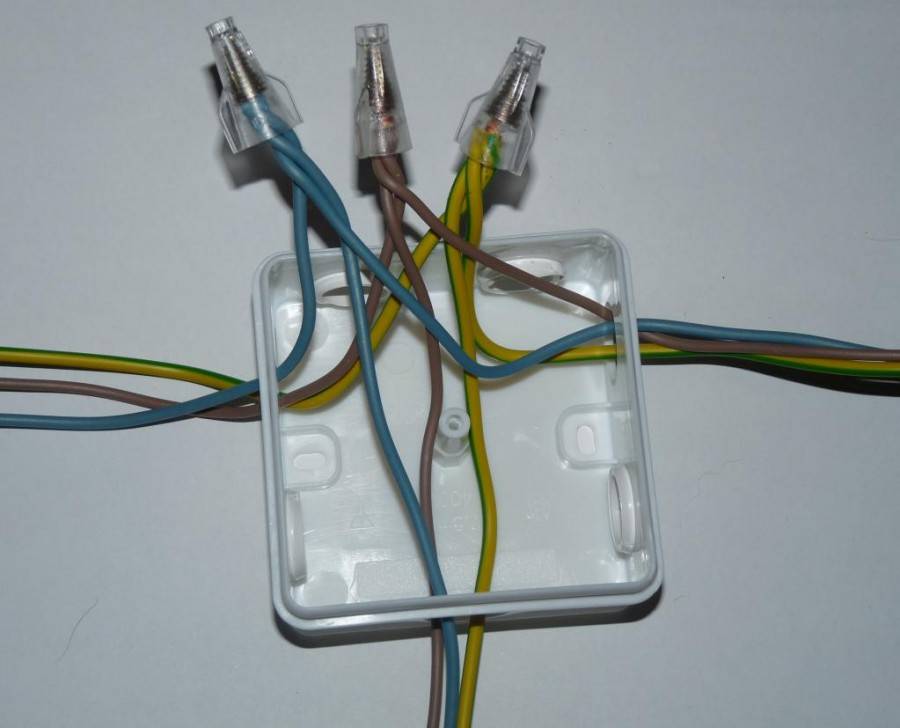

В процессе установки коммутатора надо продумать, как соединить провода в распределительной коробке. Самым надежным приемом признана сварка. Достаточно хорошие показатели безопасности демонстрирует пайка. А вот скручивание и клеммное подключение применяются только во внутренних работах.

При этом надо принимать во внимание и место установки. Например, при использовании изделия класса IP 55 на улице клеммные и скруточные соединения могут ослабляться и снижать эффективность монтажа

Если вы ставите изделие внутреннего крепления, то сначала перфоратором с коронкой обустраивается ниша с извлечением высверленного бетона. От отверстия выводятся штробы для прокладки кабеля. Провода укладываются в эти траншеи с выводом внутрь отверстия на 100-150 мм. Концы проводов надо завести в специальные отверстия коробки.

В процессе монтажа рекомендуют руководствоваться такими правилами:

• коробка ставится на 100-150 мм ниже уровня потолка;
• бокс не следует закрывать отделочным материалом, к нему должен быть постоянный доступ;
• для скрытой установки глубина отверстия должна позволять вставить приспособление без существенного выхода за уровень стены;
• для наружного крепления нужно заранее отметить место монтажа;
• декоративная крышка поможет украсить конструкцию;
• при нанесении отделочного материала, например обоев или декоративной штукатурки, надо запомнить место расположения коммутатора;
• в процессе эксплуатации требуется периодическое обслуживание – подтягивание соединений, контроль нагрева.

Ответвительные боксы являются важным конструктивным элементом, который должен обязательно оборудоваться в процессе электромонтажных работ. Использование данных коробок позволяет существенно повысить надежность электросети после проведения ремонтных мероприятий в доме.

Функции распаячной коробки

Распределительная коробка — это контейнер, выполненный из негорючего пластика или металла, в котором находятся основные соединения и ответвления электропроводов. Это обеспечивает пожарную безопасность. Если скрутка проводов будет произведена некачественно, под высокой нагрузкой изоляция начнет плавиться, что может привести к короткому замыканию. Установка распределительных коробок в этом случае не даст пламени распространиться дальше, сам контейнер не загорится.

Данные электротехнические устройства не только обеспечивают в помещении пожарную безопасность, но и позволяют создать в комнате аккуратный и эстетичный внешний вид, т. к. все кабели будут скрыты, не станут ниоткуда торчать и свисать. К тому же они обеспечат защиту проводов от случайного повреждения.

Конечно, монтаж распределительной коробки не является обязательным, если провода не будут скручиваться. Однако в этом случае для каждой электроточки (выключатели, розетки и т. д.) придется прикладывать индивидуальный кабель от щитка. Качественные провода стоят недешево, поэтому такая электропроводка обойдется в несколько раз дороже, чем монтаж коробок распаячных.

Классификация

По форме

1. Квадратная.

2. Прямоугольная.

Применяются при наличии множества проводов.

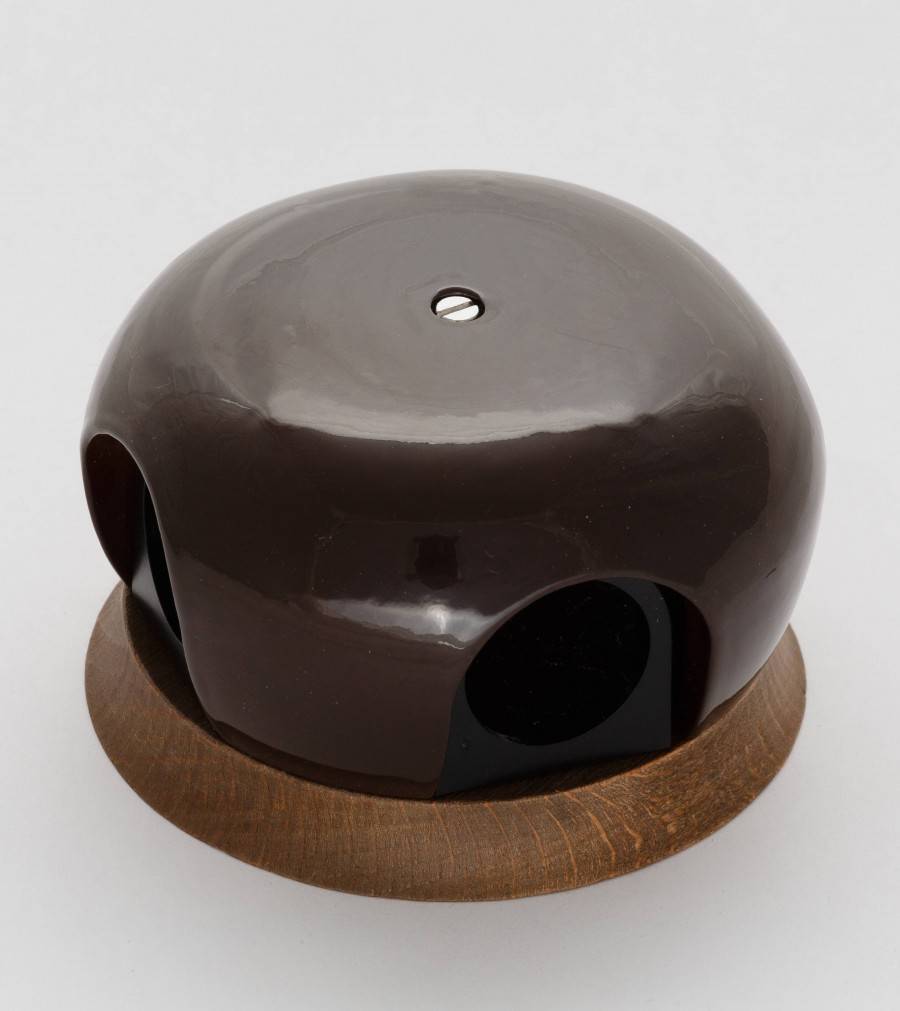

3. Круглая.

Используются в бетонных перекрытиях или при незначительном числе кабелей.

По способу установки

1. Открытый (наружный) монтаж.

Коробки внутри стены не монтируются, а закрепляются на поверхности при помощи крепёжных устройств. Как правило, устанавливаются в помещениях на производстве, потому что некрасиво смотрятся. Однако при этом обеспечивается быстрый доступ к проводке. Монтаж отличается простотой и удобством.

2. Скрытый (внутренний) монтаж.

Обычно используются при строительстве в жилых строениях для разводок кабелей. В стене заранее готовится выемка, куда монтируется конструкция. Если у коробки декоративная крышка, то штукатуркой не закрывается и сохраняется доступ к электрическим соединениям. Кроме того, не нарушается интерьер. Монтаж коробки в стене обеспечивает надёжность, безопасность и долгий срок службы.

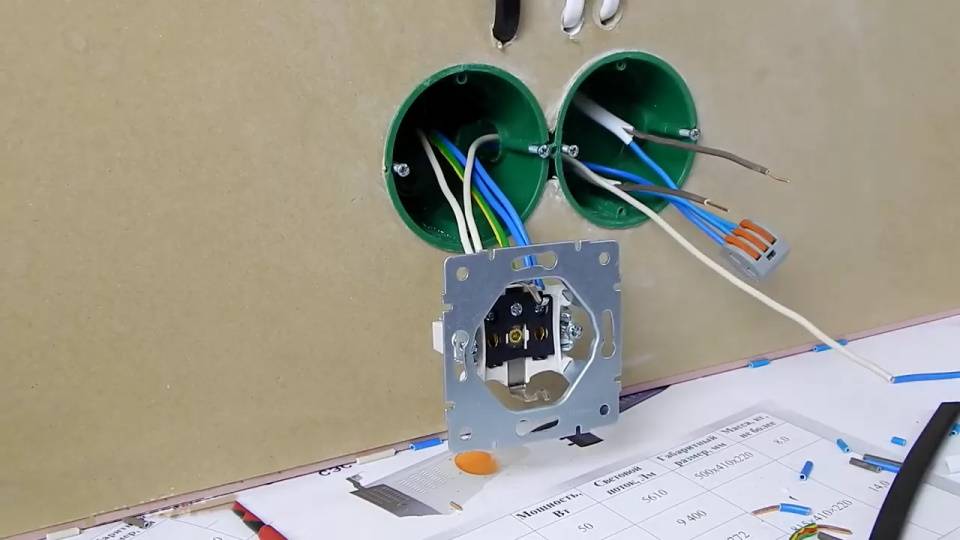

3. Монтаж в гипсокартон.

По материалу

1. Металлические.

Изделия из лужёной листовой стали или алюминиевых сплавов применяются на производстве или в общественных местах при установке открытым способом. В домашних условиях применяются не часто, например, при необходимости распределить проводку в подсобном помещении или гараже.

2. Пластиковые:

• полипропиленовые;
• полиамидные;
• фторопластовые.

Достоинства:

• надёжная изоляция;
• стойкость к механическим воздействиям и коррозии;
• огнеупорность и невосприимчивость к химическим реагентам;
• небольшой вес;
• невысокая цена.

По комплектации

1. Без наполнения.

Конструкция состоит из корпуса с крышкой. По мнению профессионалов, при самостоятельной прокладке электропроводки лучше всего использовать именно такой вариант.

Достоинства:

• соединение проводников можно выполнить любым вариантом;
• правильный монтаж не позволяет контактам разбалтываться.

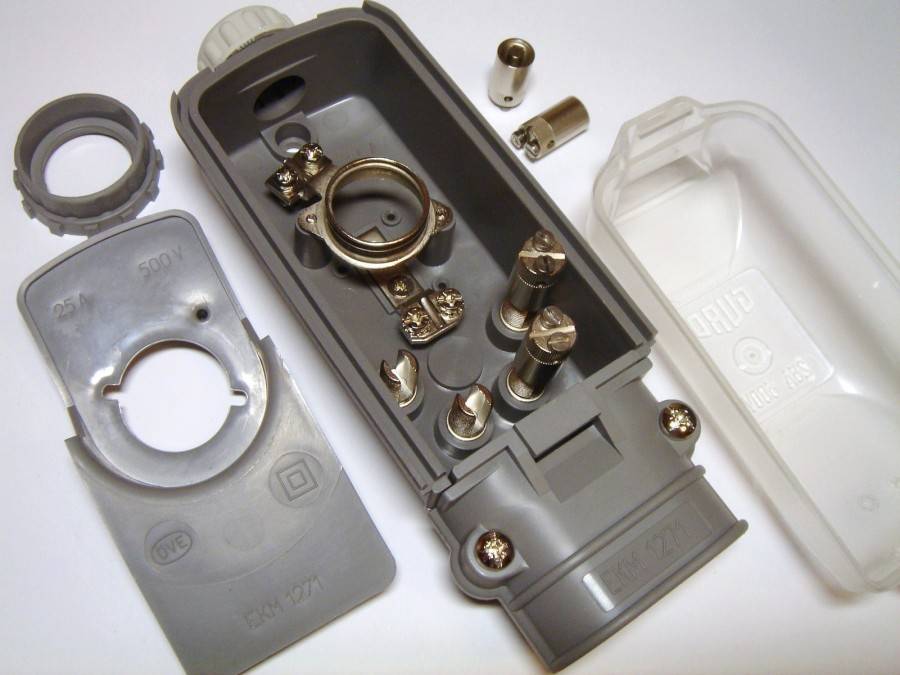

2. С клеммами.

Быстрое соединение проводов при помощи зажимов упрощает монтажные работы. Однако на объектах с повышенной влажностью такие модели не ставятся из-за постепенного окисления клемм.

1. Минимальное с двумя вводами.

2. Максимальное с более двадцатью вводами.

По классу защиты

1. Обычные.

Для монтажа в сухих помещениях при прокладке электросетей напряжением 220В. Крышки и вводы уплотнителями не оснащаются.

2. Пылезащищённые.

Более продвинутая конструкция, оборудованная уплотнителем для предотвращения попадания пыли внутрь контейнера. Устанавливаются на предприятиях, где образуется много пыли.

3. Брызгозащищённые.

Уплотнители ставятся на крышке и в отверстиях для создания надёжной герметичности. В домашних условиях практически не применяются из-за чрезмерной защиты. Как правило, устанавливаются на химических предприятиях с высокой концентрацией паров.

4. Жаропрочные.

Оборудованы специальными зажимами для надёжного прилегания проводников и предотвращения искрений в контактах. Используются

Планировка

Для начала сделайте блок-схему, в которой станет понятно, какие группы потребителей необходимо создать. После чего производится расчет мощности на каждой ветви.

Существует два метода распределения нагрузки:

1. Межкомнатная. В каждом помещении организуется вводная (базовая) коробка. От базовых точек прокладываются силовые линии к вводному распределительному щиту. Каждая линия заводится на отдельный автомат. В случае, когда в некоторых помещениях устанавливается мощное электрооборудования (бойлер, кондиционер, электроплита), прокладывается отдельная линия силовых розеток.
   Затем происходит расключение базовой распределительной коробки на каждого потребителя в помещении. Для этого могут быть установлены дополнительные распаечные коробки.
   Примерная схема базовых коробок выглядит так:
2. По группам потребителей. Прокладываются отдельные линии на освещение всех комнат, на розеточную сеть малой нагрузки (телевизор, компьютер, настольные лампы), и на силовую розеточную сеть. Эти провода также заводятся на защитные автоматы вводного щитка. И снова, вдоль каждой линии устанавливаются распределительные коробки в точках ответвления на отдельных потребителей.

Далее наступает грязная работа: собственно, установка коробок и прокладка линий кабеля.

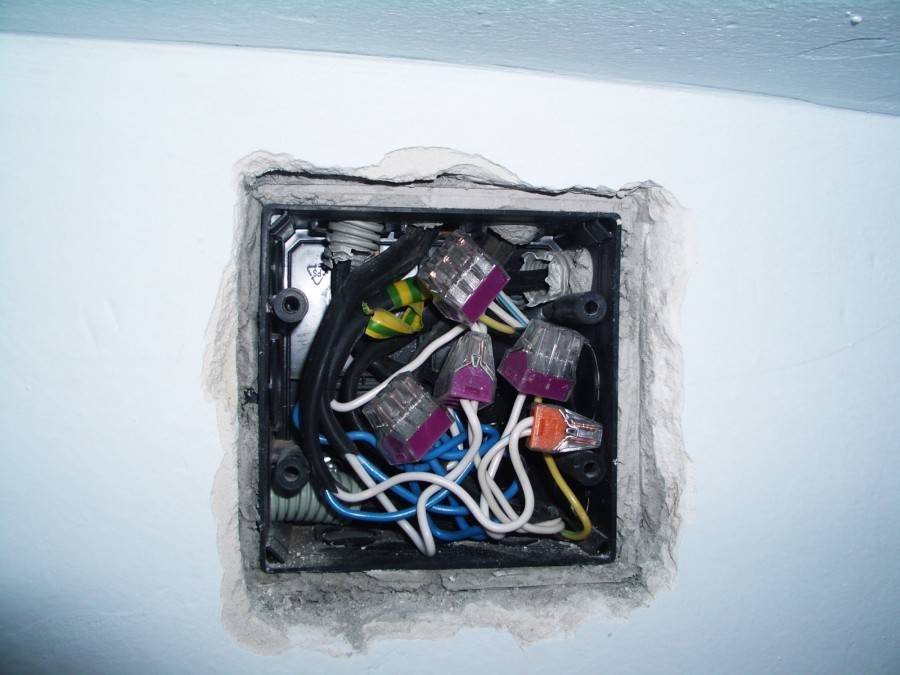

Скрытый монтаж

Между узловыми точками (где устанавливаются коробки), прокладывается проводка. Поскольку монтаж скрытый, для кабеля штробятся стены, коробочки устанавливаются на алебастр. Подготовленные провода выводятся из установленных коробок для расключения. Длина свободных концов должна обеспечивать возможность соединения без натяга, и запас на 2–3 переделки (с отрезанием использованных проводников).

Способ соединения не имеет значения (на иллюстрации пропаянная скрутка), главное — понять сам принцип. Для кабеля, в коробках скрытого монтажа имеются намеченные отверстия. Герметичность в данном случае на требуется, вокруг будет стена и штукатурка. Секрет в том, сто разведенный до сметанообразной консистенции алебастр, при установке коробочки, заполняет все щели, пазы и лишние отверстия.

Получается монолит с диэлектрическими стенками. Глубина посадки рассчитывается с учетом толщины обоев и формы крышки.

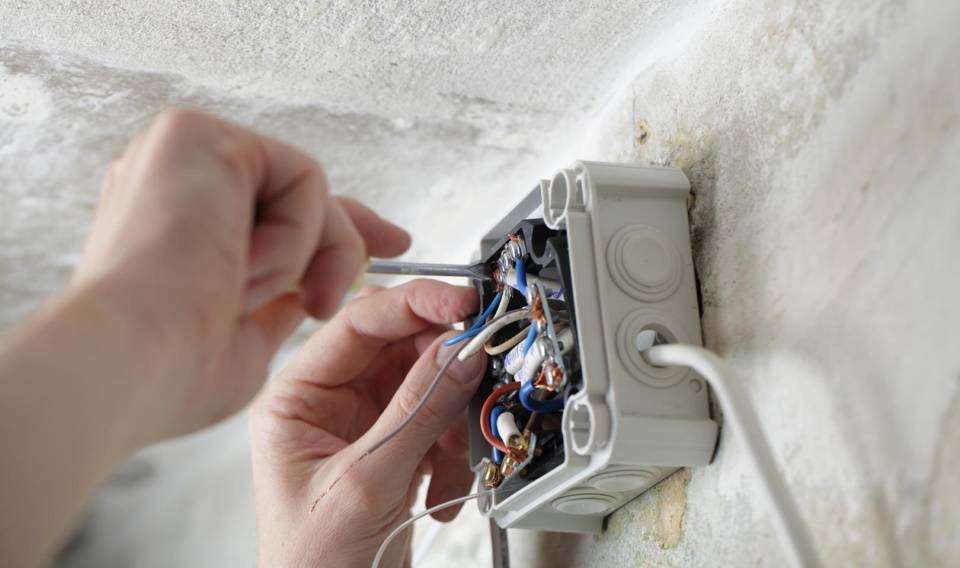

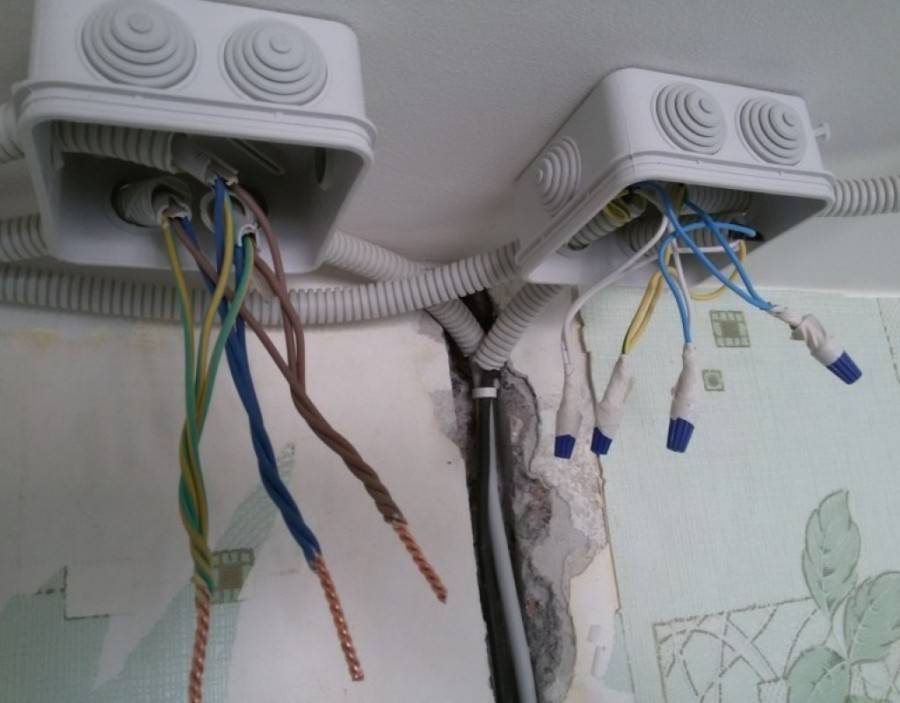

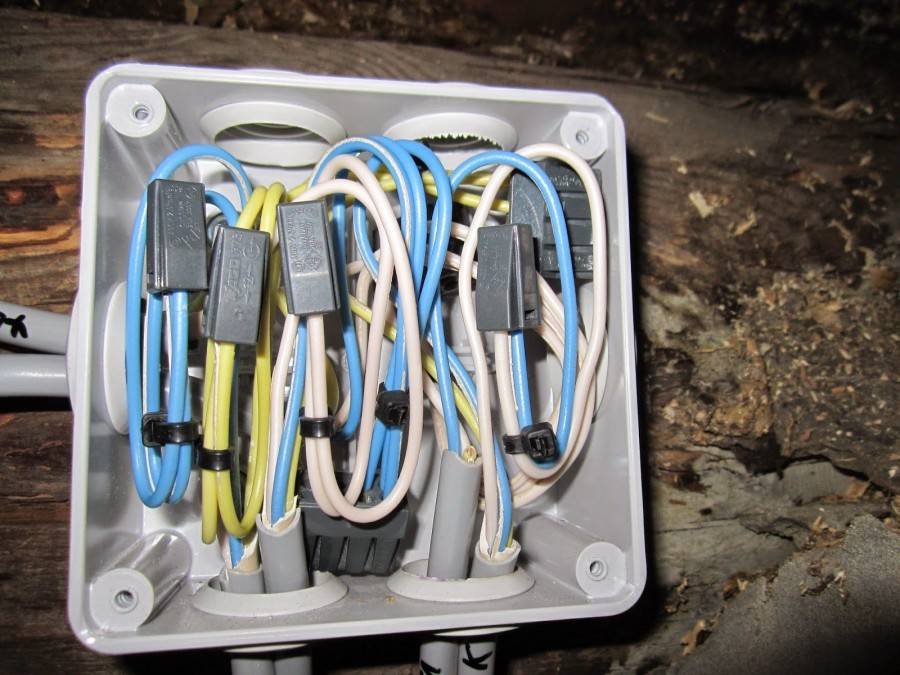

Открытый монтаж

Принцип соединения проводки такой-же, а монтаж производится иначе. Сначала устанавливаются узловые коробки, затем к ним подводится наружный кабель. Поскольку защиту от попадания пыли и влаги обеспечивает корпус, кабели заводятся внутрь с помощью уплотнительных хомутов.

При уличном монтаже, используются стягивающие цанговые зажимы.

Провода должны иметь цветовую маркировку: в однофазном исполнении ноль, фаза, и защитное заземление. Не помещает (особенно до соединения концов кабеля) повесить бирки с указанием назначения проводов. После окончательного монтажа достаточно зафиксировать назначение проводов на схеме. Можно наклеить краткие обозначения на внутреннюю сторону крышки, для удобства дальнейшего обслуживания.

Если способы, как расключить распределительную коробку на силовой магистрали понятны: просто соединяем входной и выходные провода по цвету, то подключение выключателя — это совершенно иная схема.

Различные способы подключения выключателя и осветительных приборов

• Классическое подключение, с использованием распаечной коробки.В коробку заводится нулевой и фазный провод. Для простоты, защитное заземление оставим за скобками. Нулевой провод напрямую выводится к светильнику. Фаза подается на выключатель, затем проходит транзитом через коробку, и соединяется со вторым входом лампы.С точки зрения монтажа – в распаечную коробку заходит 3 двужильных провода.По такому же принципу, подключаются двух или трехклавишные выключатели. Только транзитных фазных проводов (от клавиш к лампам) через коробочку пройдет больше. Если вы подключаете несколько светильников на один выключатель, нет смысла устанавливать несколько распределительных коробочек. Можно подключить лампы параллельно, начиная от первого светильника. В таком случае, выключатель будет групповым.
• Проводка для светильника без распаечных коробок.В этом случае, от ближайшей распределительной коробки, в корпус выключателя заводится силовой кабель. Нулевой провод подключается к светильнику напрямую, а фазный размыкается выключателем. С одной стороны — так экономится одна коробочка. С другой стороны — кабель прокладывается нерационально, и должен заводиться в корпус выключателя снизу или сбоку. В то время, как по стандартной общепринятой схеме, магистральная линия проходит вдоль потолка. А уже от потолочных распаечных коробочек, проводка опускается к розеткам либо выключателям.

Устройство

Если вы не знаете, как правильно соединить провода в распределительной коробке, следуйте дальнейшим инструкциям.

Перед тем, как выбрать необходимые провода, необходимо подсчитать нагрузку, которая будет на них оказываться. Если будет выбран слишком тонкий провод, он может перегреться в процессе эксплуатации.

Перед тем как помещать провода в коробку нужно их концы освободить от изоляции на 2 сантиметра, если изоляция двойная, то на 5 сантиметров. Каждый провод имеет свой цвет, в зависимости от его назначения и функции.

Для того чтобы соединить провода между собой, необходимо скрутить их вместе и обжать при помощи плоскогубцев. Изолировать оголенные области можно изолентой.

После того, как провода были установлены, проверяется качество соединения, и коробка закрывается. Такую коробку можно монтировать к стене.

Буквенные обозначения в электрических схемах

Буквенные обозначения определены ГОСТ 2.710-81 «ЕСКД. Обозначения буквенно-цифровые в электрических схемах».

Обозначения дифавтоматов и УЗО в этом ГОСТ отсутствует. На различных сайтах и форумах в интернете долго обсуждали как же правильно обозначать УЗО и дифавтомат. ГОСТ 2.710-81 в п.2.2.12. допускает использование многобуквенных кодов (а не только одно- и двухбуквенных), поэтому до введения нормативного обозначения я для себя принял трехбуквенное обозначение УЗО и дифавтомата. К двухбуквенному обозначению рубильника я добавил букву D и получил обозначение УЗО. Аналогично поступил с дифавтоматом.

Думаю, в скором времени он будет перевыпущен и обозначение УЗО будет добавлено.

Обозначения основных элементов, используемых в однолинейных схемах электрических щитов:

Наименование	Обозначение
Автоматический выключатель в силовых цепях	QF
Автоматический выключатель в цепях управления	SF
Автоматический выключатель с дифференциальной защитой (дифавтомат)	QFD
Выключатель нагрузки (рубильник)	QS
Устройство защитного отключения (УЗО)	QSD
Контактор	KM
Тепловое реле	F, KK
Реле времени	KT
Реле напряжения	KV
Фотореле	KL
Импульсное реле	KI
Разрядник, ОПН	FV
Плавкий предохранитель	FU
Трансформатор тока	TA
Трансформатор напряжения	TV
Частотный преобразователь	UZ
Амперметр	PA
Вольтметр	PV
Ваттметр	PW
Частотометр	PF
Счетчик активной энергии	PI
Счетчик реактивной энергии	PK
Фотоэлемент	BL
Нагревательный элемент	EK
Лампа осветительная	EL
Прибор световой индикации (лампочка)	HL
Штепсельный разъем (розетка)	XS
Выключатель или переключатель в цепях управления	SA
Выключатель кнопочный в цепях управления	SB
Клеммы	XT

Как найти распределительную коробку в квартире?

Порой возникают сложности в процессе поиска старой распределительной коробки. Каждое отдельное здание требует определенных стандартов по установке распаечных коробов. Вот несколько зон, где чаще всего размещали приборы для коммутации проводов:

• в строениях сталинского времени, короба размещены в районе стыка потолочного перекрытия и стен. Найти такое приспособление вручную будет сложно, поэтому лучше сразу приобрести металлоискатель;
• дома, выстроенные во времена правления Брежнева, имеют конструкцию в видном месте. Располагаются такие коробки на расстоянии 20-25 см ниже потолка;
• в панельных домах или так называемых «хрущевках», найти распределитель можно способом постукивания по стенке под потолком. Если услышите глухой звук, значит распределитель найден;
• в некоторых домах нынешней постройки встречаются оптические распределительные коробки , их легко найти при помощи индикаторной отвертки на высоте два метра параллельно розеткам.

Кабель при прокладке по воздуху

Часто для организации электропитания в пристройках, сараях, гаражах, на придомовой территории кабель протягивают по воздуху. Если расстояние проводки больше 25 м, устанавливают дополнительную опору.

При прокладке кабеля по воздуху важно защитить его от внешних воздействий: ультрафиолетового излучения, перепада температур, атмосферных осадков. Эти факторы негативно влияют на наиболее часто применяемую оплетку из поливинилхлорида, и она трескается

Чтобы продлить срок службы кабеля при воздушной прокладке, его заключают в гофрированную металлическую или полиэтиленовую трубу.

Разновидности

Основной критерием разных видов распределительных коробок, является способ их установки, он может быть открытым или закрытым.

Закрытый тип предполагает установку в углубление в стене. Проводка, проведенная вдоль стен, замазываются штукатуркой, а затем соединяются в коробке. После того, как все провода надежно соединены и уложены, изделие помещается в углубление в стене, и затем замазывается штукатуркой.

После установки она незаметна для окружающих, это особенно хорошо в тех случаях, когда в квартире дизайн выполнен в стиле прованс или скандинавский.

Открытые коробки помещаются непосредственно на стену. Они часто используются в подъездах или офисах, так как там они не будут бросаться в глаза. Основным преимуществом открытых коробок является быстрый доступ к проводке.

Открытые типы делятся также еще на несколько подтипов, необходимо ознакомиться и с ними для того, чтобы знать какую распределительную коробку лучше выбрать, для каждого отдельного случая. Среди них наиболее популярные это:

С защитой от пыли. В таких изделиях предусмотрена дополнительная защита от мелких частиц, которые попадая внутрь коробки, могут сократить срок службы соединения. Применяются в основном на древо и камнеобрабатывающих предприятиях, а также в сильно запыленных помещениях;

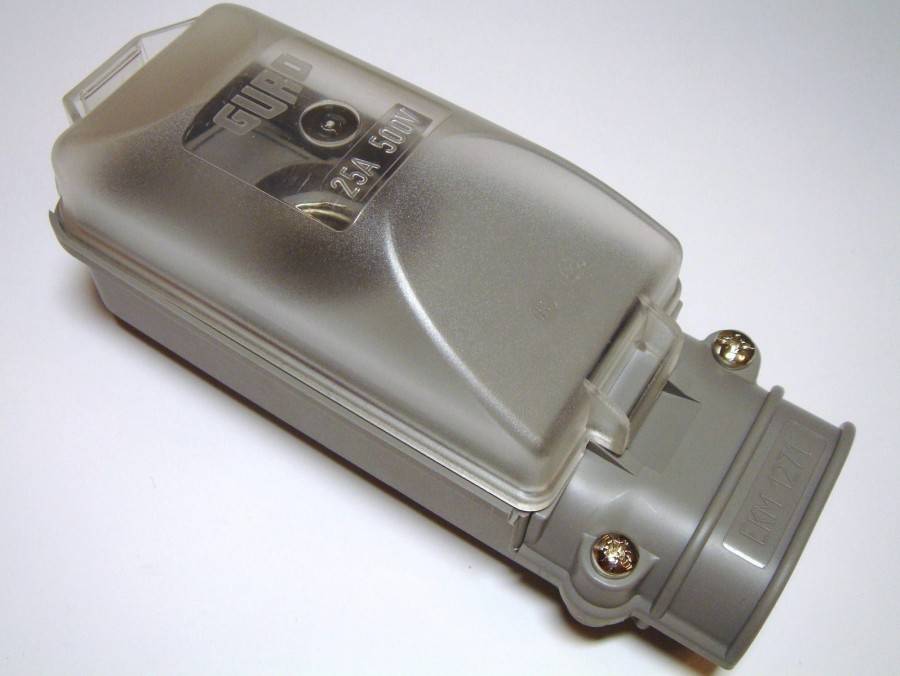

Влагостойкие. Между подвижными частями и в местах соединения кабелей, в них присутствуют специальные резиновые прокладки, которые предохраняют проводку от контакта с водой;

Защищенные и укрепленные. В тех помещениях, в которых на оборудование может оказываться повышенная нагрузка, или где температура постоянно высокая, необходимы более надежные защитные каркасы;

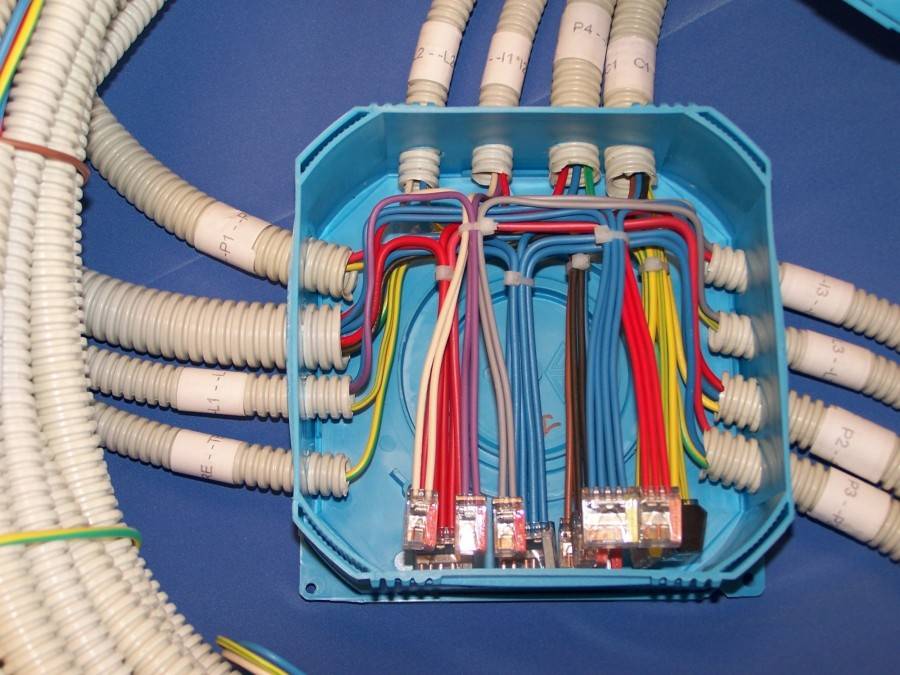

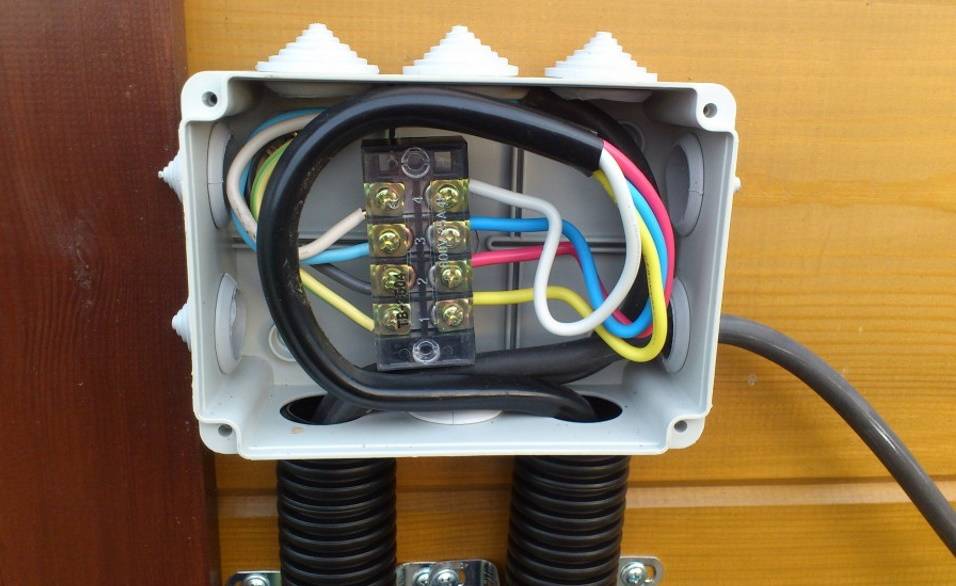

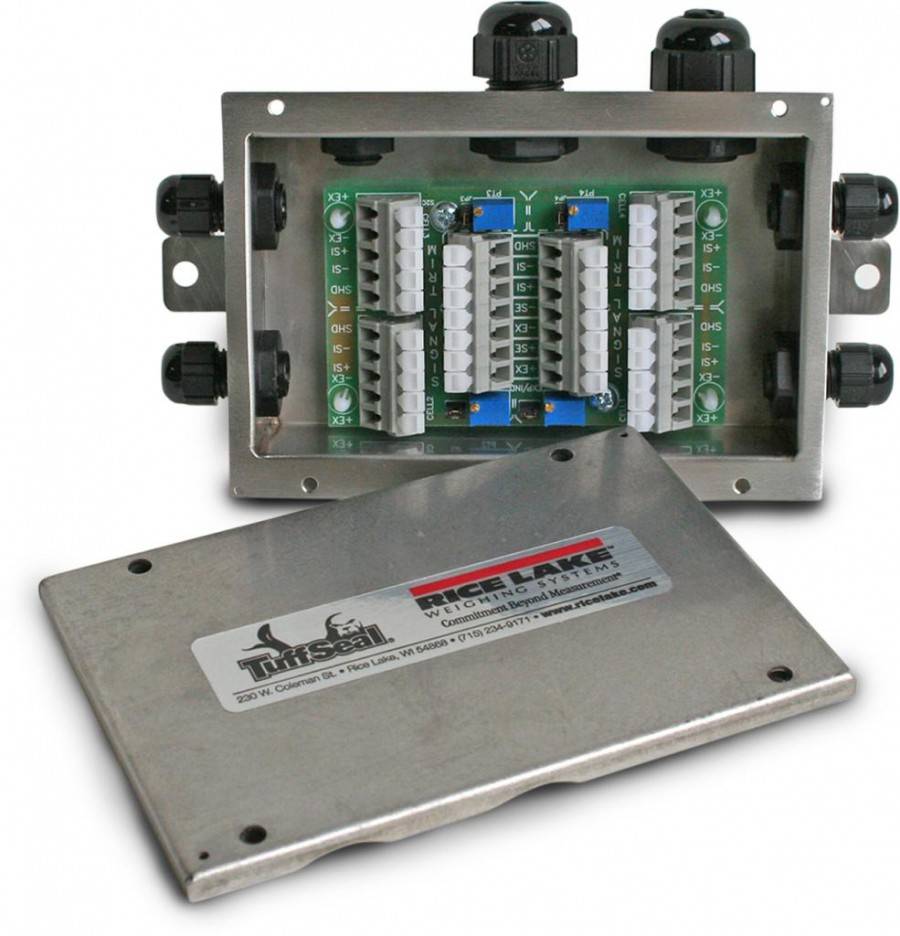

Распределительные коробки с клеммной колодкой. В таких коробках заранее предусмотрены специальные пазы, через которые можно надежно соединить несколько проводов. Такие изделия позволяют соединять концы непосредственно в коробке, вам не нужно покупать дополнительные клеммы или обматывать концы проводов изолентой.

Чем различается распаячная коробка для открытой и скрытой электропроводки

Распаячная коробка для открытой и скрытой электропроводки различаются герметизацией крышек и наличием уплотнительных прокладок в отверстиях для проводов.

В теории, распределительную коробку для скрытой электропроводки нельзя закрывать слоем штукатурки и/или шпаклевки. Крышка такой коробки должна быть видна, после отделочных работ, чтобы был доступ к распайки при ревизии электропроводки.

На практике, крышки скрытых коробок можно увидеть, только в новостройках с отделкой. Обычно распределительный коробки замуровываются в стены. Если коробка замуровывается в стену, то вполне распределительную коробку для открытой проводки, можно использовать для проводки скрытой. А вот, наоборот делать нельзя. Нельзя распределительную коробку для скрытой проводки, поставить для проводки открытой. И уж, ни в коем случае, нельзя ставить скрытые коробки на улицу.

Общие сведения

В обиходе этому термину также соответствуют другие названия:

• распаячная;
• ответвительная;
• расключительная.

Потребители электроэнергии обуславливают разделение электропроводки в зданиях и помещениях на разные группы. Правильная установка коробок обеспечивает бесперебойной электроснабжение и сокращение финансовых расходов без необходимости подведения отдельного кабеля для каждого электрического прибора. При равномерном распределении проводов повышается уровень пожарной безопасности благодаря изоляции воспламеняющих материалов и соединений, находящихся в стенах.

Кроме того, электротехническая конструкция обеспечивает удобство при ремонте и возможность расширения электроцепи путём добавления новых ветвей. В результате всё выглядит красиво и эстетично.

Распределительные коробки обеспечивают защиту соединений от:

• пыли – при монтаже на промышленных объектах;
• воды – для установки на объектах с большой влажностью;
• механических повреждений – для размещения кабелей вне помещений;
• резких перепадов температуры – при монтаже в деревянных строениях или на стенах с воспламеняющимися материалами.

Разновидности прокладки проводки

Выбор нужного провода зависит от вида прокладки, т.к. способ монтажа влияет на предъявляемые требования.

Открытая

Открытой называется прокладка кабеля непосредственно по строительным конструкциям. Она производится там, где нет возможности или необходимости прятать проводку в стене или потолке.

Так как открыто проложенный кабель ничем не защищен, необходимо оградить его от механических повреждений. Кроме того, в целях безопасности рекомендуется использовать провод сечением жилы не менее 4 мм².

Скрытая

Для устройства скрытой проводки в стене пробивают борозду, в которой прокладывают кабель, а затем заделывают ее и покрывают штукатуркой. При таком способе электрообеспечения к проводу предъявляются менее строгие требования, т.к. он изолирован как от внешних воздействий, так и от последствий перегрева.

Требования к домашней электрической сети регламентируются ПУЭ п. 7.1.34.

Способы соединения проводов в распредкоробке

Существует несколько основных способов соединения проводки в распределительной коробке. Для того, чтобы выбрать один из них, необходимо рассмотреть варианты подробнее.

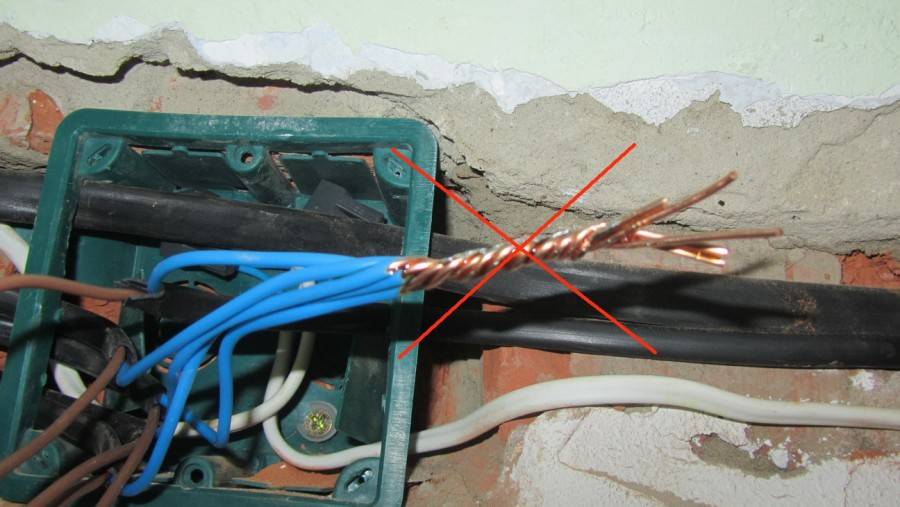

Скрутка и изоляция

Это старый, но при этом проверенный годами метод соединения проводки. Суть состоит в том, что концы проводников сначала зачищают от слоя изоляции, а затем скручивают между собой плоскогубцами. После чего это место обматывают изолентой.

Скручивание жил проводников

У этого способа имеются преимущества:

• простота монтажа;
• отсутствие необходимости в дополнительных тратах.

Тем не менее, имеются и некоторые недостатки:

• некачественное соединение жил;
• отсутствие возможности соединения проводов из меди и алюминия.

Стоит отметить, что таким способом часто соединяют жилы при временном монтаже электропроводки. Согласно правилам безопасности, метод соединения не подходит для помещений с высоким уровнем влажности.

Пайка или сварка

Именно такими способами получится сделать долговечное соединение жил проводки. Сначала их концы тщательно зачищают от изоляционного слоя, затем скручивают, но уже без усилий. Далее потребуется с помощью припоя и паяльника запаять жилы, чтобы они получились монолитными. Затем необходимо дождаться, пока они остынут естественным путем, а только потом обматывать изолентой.

Пайка жил проводов

В случаи пайки толстых проводов потребуется использовать паяльник с плотным жалом из меди.

Преимуществом спайки является надежности соединений, но такой способ тоже имеет некоторые недостатки:

• необходимость приобретения паяльника;
• это трудоемкий процесс, с которым справится не каждый новичок;
• соединение получается неразборным;
• через время увеличивается уровень сопротивления в пайке, что приводит к утечке напряжения.

Часто вместо пайки, жилы соединяют методом сварки. Процесс имеет аналогичный принцип, только здесь уже используется аппарат для сварки, поэтому у мастера должны быть соответствующие навыки.

Опрессовка гильзами

Это тоже один из самых надежных методов фиксации жил проводников. Здесь их помещают в специальную гильзу и зажимают инструментом для опрессовки с обеих сторон. После чего эта гильза обматывается изолентой или на нее закрепляют кембрик.

Опрессовка жил проводников

Стоит отметить, что жилы помещают в гильзу либо с разных сторон, либо с одной. В случае первого варианта соединяться они будут в центральной части трубки. При выборе второго варианта необходимо учитывать, что диаметр жил не должен превышать объема гильзы.

Из преимуществ такого соединения следует отметить:

• надежность;
• доступную стоимость гильз.

Недостатки метода:

1. Гильза используется только один раз. Это значит, что в случае ремонта ее срывают и фиксируют новую.
2. Потребуется использовать специальный инструмент для качественного обжима со всех сторон.
3. Провода из алюминия и меди обжимают только специальными трубками, которые сложно найти в магазинах.
4. На электромонтаж придется потратить время.

Клеммное соединение

Если проводка сделана из разных материалов, то рекомендуется использовать специальные зажимы с пружинами или винтами. Соединить проводники таким методом несложно, в работе требуется лишь отвертка. Главное не затягивать болты с усилием.

Соединение проводов зажимами

Установка распредкоробки в жилом помещении

В этом случае потребуется подготовить следующие приспособления и материалы:

1. Электролобзик со специальным диском для создания штроб, где будут размещаться провода.
2. Перфоратор – нужен тогда, когда планируется «утопить» коробку в стене, поэтому потребуется подготовить отверстие.
3. Молоток для дополнительной вырубки проемов после использование сверла-коронки.
4. Кусачки – для нарезки проводки нужной длины.
5. Инструмент для снятия изоляции с проводки.
6. Дополнительные приспособления для соединения жил.
7. Тестер.

Схема снабжения электроэнергией

Примерная схема электроснабжения квартиры

На схеме можно увидеть, где установлены распределители. Так, если розеток и выключателей в комнате мало, то здесь же получится определить места установки дополнительных каналов.

Монтаж распределительной коробки: пошаговая инструкция

Шаг 1. Сначала необходимо отобразить на стене линии, где будут проходить штробы, согласно схеме.

По этим линиям выполняют штробление

Шаг 2. Далее в обозначенных местах необходимо сделать углубления под установку коробок.

Необходимо закрепить коробку к стене саморезами или гипсом

Шаг 3. В коробку заводят проводку и соединяют ее между собой.

После соединения следует проверить исправность проводки

Шаг 4. Теперь останется закрыть коробку крышкой.

На декоративную крышку не наносят шпаклевку

Одинаковое назначение, но разные названия

Придя в магазин, человек заметит, что там продается десятки различных моделей, а отличаются они не только формой, но и названиями, так существует 4 главных вида:

• Расключительная;
• Распаячная;
• Распределительная;
• Ответвительная.

Распределительную коробку можно сравнить с большой станцией, откуда отправляются десятки автомобилей. Элемент является распределительным пунктом для источника питания. Так как все провода расходятся по разным направлениям, то продукт и получил название «распределительный». Ответвительный вариант это не что иное, как обычный синоним, никаких новых функциональных возможностей изделие не добавляет, все остается на привычном уровне, даже материал используется один и тот же.

Следующее название «распаячная коробка» получилось по той причине, что провода, которые находились внутри изделия, скручивались, а после спаивались, так как этот метод гарантировал больше надежности. Поэтому большинство электриков дали устройству такое название. Функциональных особенностей здесь тоже никаких нет, это все та же стандартная коробка.

Последнее интересное название – «расключительная коробка». Как можно понять слова «расключение» вообще не существует в русском языке, поэтому перевести его на иностранный не получится. Такое название дали профессиональные электрики, которые соединили два слова: «распределение» и «подключение». Как ни странно, но именно такой вариант лучше всего охарактеризовывает принцип работы подобной коробки. Сначала провода распределяются внутри этого элемента, а потом подсоединяются согласно инструкции или схеме.

Сегодня встречаются сотни других способов соединения проводов, например, при помощи клеммника или сварки. Также некоторые пользователи используют специальные зажимы, которые отличаются высокой надежностью и прочностью. Несмотря на это в магазинах можно встретить еще одно название распределительной коробки: «распаячная», что тоже является странным, но привычным для некоторых пользователей.

Все эти названия описаны не просто так. Придя в магазин, человек убедится сам, что там используются такие варианты, хоть они не являются официальными. Выбрать коробку станет проще, так как будет общее понимание того, что независимо от этикетки, суть прибора одна.

Схемы расключения проводников

Необходимо подробнее ознакомиться и с особенностями подсоединения проводки из распредкоробки к потребителям.

Подключение розеток

Часто розетки подключают группами на одну линию. Так, внутрь короба помещают 3 кабеля с несколькими проводниками. Коричневым цветом обозначен проводник фазы, голубой – ноль, а зеленый или желтый – это заземление. Конечно, некоторые производители используют другие цвета.

Подключение розеток

Провода раскладывают на ровной поверхности, а затем нарезают по определенной длине, но с запасом (чтобы была возможность повторного разделения). Далее останется зафиксировать их согласно схеме.

Подключение выключателя с одной кнопкой

Здесь уже усложняется проведение монтажа. Ведь имеются три группы электропроводки с разным соединением. Один проводник отвечает за подачу напряжения с другого короба или щита, второй поступает с осветительного прибора, а третий с выключателя.

Проводник фазы подают на выключатель, который подсоединяется к светильнику. Здесь следует удостовериться, что поступление напряжения происходит именно при замкнутом коммутаторе. Проводники ноля и заземления от светильника соединяют со щитом.

Принцип подключения выключателя с одной кнопкой

Подключение выключателя с двумя кнопками

К выключателю такого типа подводят трехжильный кабель (без жилы заземления, потому что она соединяется со щитом напрямую). Первый проводник идет на общий контакт коммутатора, второй на первую кнопку, а третий на вторую кнопку.

Подключение выключателя с двумя кнопками
