Схема как правильно сложить кирпичную печку

Основные этапы и важные особенности

Все нюансы, как выложить печь своими руками, представлены в порядовых чертежах кирпичных печей для дома. Нужно только правильно воспользоваться изложенным материалом.

Выбрать наиболее подходящие чертежи печи помогает расчет КПД необходимого устройства. При этом стандартом излучения тепла с квадратного метра площади устройства считается 0,5 кВт в обычных условиях, и 0,76 кВт при сильных морозах. Предполагается, что дом хорошо утеплен снаружи.

Чтобы обогреть жилую площадь в 100 кв. метров, необходимо выстроить печную конструкцию высотой 2,5 м., с полезной отопительной площадью 17,5 кв. метров. При этом в обычном режиме выделяется 8,5 кВт тепла, а при интенсивной эксплуатации прибора — 13,3 кВт. Теплоотдача варочных печей несколько выше за счет металлической плиты, духовки.

Какие бывают печи по размерам, мощности, внешнему виду, учитывается при выборе подходящего строения. Все части конструкции взаимосвязаны между собой, поэтому рассчитывая, как класть топку устройства с плитой, необходимо соблюдать следующие требования:

• монтаж топки по чертежу всегда соответствует типоразмеру уложенного кирпича. Поэтому рекомендуется предварительно сложить печку насухо;
• устройство для дачных потребностей выкладываем с более тонкими стенками, для постоянного отопления лучше уложить толстостенную топку или приобрести готовую чугунную конструкцию.

Особенности конструкции печи из кирпича для дачи

В зависимости от типа и конструкции, печь может выполнять следующие функции:

• Приготовление пищи (жарка, варка, тушение, выпекание и т.д.).
• Сушка обуви и одежды, а также подготовка продуктов на зиму (грибы, ягоды).
• Нагрев лежанок.
• Возможность любоваться открытым пламенем зимними вечерами.

Кроме функциональной классификации, перед строительством печи из кирпича для дачи, нужно определиться и с конфигурацией.

Разнообразие печей по форме

• отопительная печь прямоугольная;
• Т-образная;
• круглая печь;
• русская печь с лежанкой;
• малютка.

Немаловажное значение имеет и размер печи. Большая конструкция печи с толстыми стенами способна распространить тепло на 50 квадратных метров

Но для того, чтобы их хорошо прогреть потребуется не менее двух часов, что не всегда удобно.

Особенно это доставляет дискомфорт на даче, куда хозяева заглядывают лишь на выходные. Стылый дом будет прогреваться не менее 3-4 часов, прежде чем температура в помещении станет нормальной.

Маленькой же печью большой дом не прогреть. Ее тепла хватит на комнату в 15-20 кв. метров. Вместе с тем, она разогреется за 30-40 минут, отдавая тепло вокруг. Кроме того, не следует забывать и про экономичность печи. Для большой печи необходимо позаботиться о запасе дров заранее и уже с лета подготовить большую дровницу.

Есть у каменной печи и существенный недостаток – невозможность обогрева дальних помещений дома. Именно поэтому в больших домах, где находится несколько комнат, размещают 2-3 печи, каждая из которых имеет свой собственный дымоход и выполняет свою функцию.

По принципу построения, печи из кирпича могут быть:

• Канальные с принудительным движением газов.
• Колпаковые печи со свободным движением газов.

К канальным печам относятся привычные «голландки» или «шведки». Сгорание дров происходит в топке, от которой отходит дымовой канал. Под действием тяги, продукты сгорания отводятся по этому дымовому каналу.

Основной задачей такой конструкции является максимальный нагрев стенки печи, а после уже тепло будет долго распространяться по всему помещению.

Канальная печь в разрезе

Несмотря на простоту конструкции, такая печь обладает рядом недостатков.

• Здесь все зависит от силы тяги. Узкий канал препятствует воздушному потоку и требуется достаточно высокий дымоход, чтобы преодолеть потоку это сопротивление. В домах с низкими потолками, это не всегда удобно. И в итоге, после обустройства печи, владельцы сталкиваются с проблемой плохой тяги в печи.
• Кроме того, принцип канального строения печи предполагает сосредоточение горячего воздуха вверху печи. То есть большая часть тепла отводится на верхнюю часть. Из-за этого, внизу, у самого пола, бывает достаточно холодно.
• КПД таких агрегатов не превышает 60-65%. А средней, со стандартной тягой и того меньше – 40-45%.
• Из-за большой конструкции, такая печь греется достаточно долго. Чтобы «с нуля» протопить конструкцию, потребует 2,5-3 часа.

Совсем по-другому себя показывают в быту печи со свободным движением газов. Их принцип впервые был описан Ломоносовым, а позже доработан Кузнецовым, из-за чего в быту такие печи получили название «кузнецовки».

Принцип действия основан на движении свободных газов. Как известно нам из физики, горячий воздух поднимается вверх, вытесняя холодный воздух. В такой печи топка и топочная камера объединены, и горячий воздух свободно циркулирует из одной камеры в другую.

В таких печах также предусмотрена вторая, а иногда и третья камера, которая соединены между собой сухим швом, расположенным внизу камеры.

Принцип действия колпаковой печи.

Разновидности бытовых печей

В зависимости от основной функции различают три типа кирпичных печек:

• для отопления;
• для приготовления пищи;
• комбинированный вариант.

Последний предназначен и для обогрева жилища, и для приготовления еды. Для организации печного отопления дома устраивают внушительную дымоходную систему с многочисленными каналами. Она должна максимально удерживать тепло от сгорания топлива и дымных газов, чтобы согревать воздух внутри дома.

Если нужна плита для готовки, обходятся обычным вертикальным дымоходом, но над топкой устраивают варочную поверхность. Под ней можно также сделать духовой шкаф. Для создания комбинированной версии такой печки используют и варочную поверхность, и дымоход, удерживающий тепло.

В зависимости от типа устройства выбирают место его размещения. Отопительную печь не стоит ставить вплотную к наружной стене, иначе часть тепловой энергии просто улетучится наружу. Ее лучше разместить по центру комнаты, чтобы воздух в разных частях дома прогревался равномерно.

Традиционную кирпичную дровяную печь, при желании, можно оборудовать и вполне современными элементами, чтобы расширить ее функциональное назначение

Продумать этот момент лучше еще при проектировании дома. Отопительная печь может стать объектом, разделяющим большую комнату на несколько отдельных зон. В каждой из них будет тепло.

С варочной плитой поступают совершенно иначе. В закрытой кухне ее лучше всего расположить вплотную к двум смежным наружным стенам. Это позволит передавать избыток тепловой энергии наружу, чтобы помещение не перегревалось во время готовки.

Варочные печи ставят и отдельно, на открытом воздухе. Это популярный элемент зоны отдыха. Рядом может располагаться мангал, барбекю, казан и прочие приспособления для приготовления пищи. Прохладным вечером тепло от такой печи приятно согреет отдыхающих гостей.

Комбинированную печь, как и варочную, размещают возле двух стен, но лучше, если они будут внутренними. Тогда тепло пойдет не на улицу, а в дом, а кухня будет умеренно теплой. Дымоход делают массивным, как для отопления, но его смещают в сторону жилых комнат. В результате тепловая энергия распространяется по дому достаточно равномерно.

Делаем печь на дровах для дома: Инструкция по постройке печи из кирпича

Такая печь оптимальна для отопления двух комнат или дома площадью 30-40 кв.м.

Печь имеет три дымовых канала, расположенных вертикально. Их протяженность более четырех метров. Имеет два режима топки — летний и зимний.

Для работы приобретаем:

• керамические кирпичи полнотелые марки М175 — 400 штук;
• кирпичи огнеупорные – 20 штук (ШБ8);
• плита двухконфорочная чугунная 70х40 см;
• задвижки 28х18 см – 2 штуки;
• дверца топочная 27х30 см;
• поддувальные дверцы 2 штуки 15х16 см;
• инструменты для кладки (мастерки, емкости для растворов и т.д.).

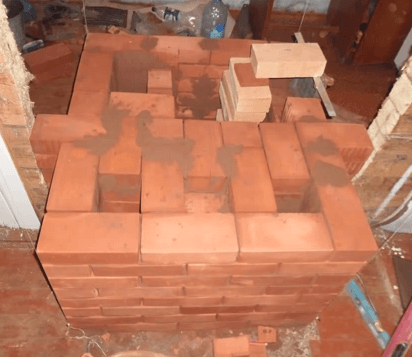

Сооружаем фундамент для печи и приступаем к выкладке первого ряда. Он наиболее важный, так как задает габариты печи. Толщина вертикальных швов не более 8 мм.

Второй ряд: производим перевязку начального ряда и закладываем основу под противопожарную разделку.

Третий ряд: формируем камеру для сбора золы и устанавливаем дверцу поддувала.

Четвертый ряд: продолжаем строительство камеры для сбора золы. А в дальнейшем топочную камеру будем футеровать шамотным кирпичом. В этом же ряду производим крепеж прочистной дверцы и формирование нижнего горизонтального канала.

Пятый ряд: поддувальную дверцу перекрываем одним цельным кирпичом, так как ее длина всего 14 см. Продолжаем строительство горизонтального канала и противопожарного разделения между печью и стенами дома.

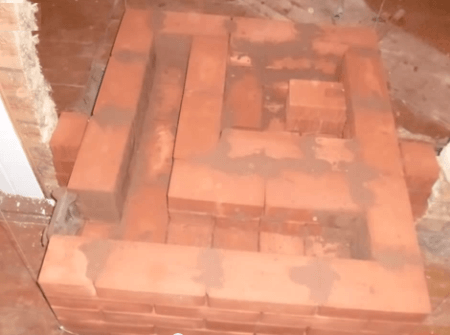

Шестой ряд: делаем перекрытие прочистной дверцы и горизонтального нижнего канала. При этом мы видим образующиеся два вертикальных дымовых канала 12х12 см.

Обозначим левый канал цифрой 1 (будет напрямую соединяться с дымовой трубой), правый – цифрой 3 (длинный канал для прохода газов и обогрева печи в зимний период). Размеры отпускного канала 25Х12 см.

Седьмой ряд: продолжаем формировать каналы и устанавливаем топочную дверцу.

Восьмой ряд: перевязываем ряд номер семь и формируем второй вертикальный канал печи.

Ставим задвижку летнего хода. Если ее открыть, дым напрямую будет поступать в трубу, не перегревая помещение чрезмерно. Если задвижку закрыть, дымовые газы будут поступать в канал номер 3 и проходить по длинному пути, прогревая всю конструкцию печи и, соответственно, помещение.

Девятый ряд аналогичен восьмому. Подготавливаем подпорку для установки замкового перекрытия топочной дверки.

Десятый ряд: перекрываем топочную дверцу и соединяем канал 1 и канал 2. Здесь будет происходить переход дымовых газов из второго канала в первый при топке в зимнем режиме.

Из шамотного кирпича выпиливаем прорези для решетки колосника и укладываем внутрь печи. Заднюю стенку изолируем минеральной ватой.

Продолжаем кладку стенок печи и укладываем колосниковую решетку.

Далее производим футеровку печи шамотом.

Достраиваем перевал.

Производим укладку чугунной плиты 40х70 см. (11 ряд).

Сначала плиту укладываем на кирпичи «насухую», производим карандашную разметку периметра плиты. Болгаркой выпиливаем выемку в кирпичной кладке для плиты. Глубина углубления 10-15 мм. Укладываем уплотнитель (асбестовый шнур). Сверху кладем плиту. Проверяем ее горизонтальность.

12 ряд: делаем трехканальный отопительный щиток.

13 ряд перекрывает предыдущий и так далее до 18 ряда. В 18 ряду устанавливаем вторую задвижку. 19 ряд – продолжаем строительство. 20-21 ряд: перекрываем все каналы, кроме первого. 22 ряд: начинаем строительство дымовой трубы.

Такие печи на дровах из кирпича способны быстро обогреть помещение, и пригодны для приготовления пищи. После завершения строительства актуально сделать отделку печи натуральным или искусственным камнем, керамической плиткой или произвести штукатурку поверхности.

Преимущества кирпичной печи

Главным положительным качеством, которым обладает кирпичная печь для дома, является ее теплоемкость. При правильном расположении одна конструкция может с легкостью обогреть до 4-х комнат. Не менее важным достоинством является абсолютная экологичность отопительного устройства, что особенно ценится в настоящее время. Кирпичные печи не требуют тщательного ухода, и не прихотливы в эксплуатации. С их помощью создается уникальный микроклимат в помещениях и добавляется декоративность в дизайн. В современных коттеджах принято устанавливать печи в гостиные комнаты или на кухню, ниже вы ознакомитесь с многочисленными фото печи из кирпича для дома.

Закладка фундамента

Перед тем как сложить печь, необходимо подготовить прочное основание. Сооружение довольно тяжелое, поэтому ставить его прямо на полы, даже залитые цементной стяжкой, недопустимо. Фундамент печки – строение обособленное, не соприкасающееся с основанием здания. Если вы строите кирпичный отопитель поблизости от стен либо возводите угловой камин, нужно сделать отступ не менее 150 мм, чтобы между фундаментами оставался минимальный просвет 10 см.

Если полы в доме залиты стяжкой, то для устройства печного фундамента рекомендуется соблюдать следующую пошаговую инструкцию:

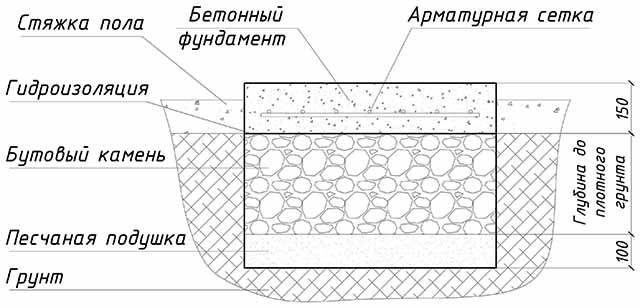

1. Демонтируйте участок стяжки и выройте котлован, выступающий за габариты печи на 50 мм в каждую сторону. Глубина зависит от мощности верхнего слоя просадочного грунта.
2. Насыпьте песчаную подушку высотой 100 мм и утрамбуйте ее. Доверху заполните яму бутовым камнем или битым кирпичом, после чего залейте жидким цементным раствором.
3. После застывания проложите гидроизоляционный слой из рубероида и установите опалубку, выступающую над стяжкой, как это показано на чертеже.
4. Приготовьте бетон и залейте фундаментную плиту. Для прочности туда можно заложить арматурную сетку.

Спустя 3 недели (время полного затвердевания бетонной смеси) положите на готовое основание лист кровельной стали, а сверху – войлок, пропитанный глиняным раствором либо базальтовый картон. После этого можно начинать класть тело печи.

Схема устройства основания при деревянных полах

Чтобы правильно заложить фундамент печи под деревянные полы, используйте тот же алгоритм, только вместо бетонной плиты выложите стенки из красного кирпича (можно б/у) до уровня напольного покрытия. Пустоту внутри засыпьте бутом или щебнем и забетонируйте сверху. Дальше – лист металла, промоченный глиной войлок и сплошной первый ряд печной кладки. Получить больше информации по теме вы сможете, просмотрев видеоматериал по теме:

Кирпичный дымоход как инженерное сооружение

Дымовая труба, при всей ее внешней непритязательности, – это сложное инженерное сооружение, к которому предъявляются серьезные требования. Они касаются прочности, пожарной безопасности, способности эффективно отводить горячие газы. Поэтому монтаж печной трубы в деревянном доме стоит начинать со знакомства с его устройством.

Основные элементы

1. Внутренний дымоход – ведется от перекрыши печи до уровня, находящегося ниже потолочного перекрытия на четыре ряда кирпичной кладки.
2. Разделка (распушка) – расширение толщины стенок трубы при её прохождении через потолочное перекрытие.
3. Внешний дымоход – ведется через чердачное помещение до уровня кровли.
4. Выдра – еще одно расширение толщины стенок дымохода, устраиваемое для перекрытия щели между ним, обрешеткой кровли и её покрытием.
5. Шейка – продолжение внешнего дымохода.
6. Оголовок – утолщение стенок, играющее роль дефлектора.

Требования к кирпичному дымоходу

Главным из них является расстояние «от дыма» до сгораемых конструкций. Оно равно 250 мм – это полная длина керамического полнотелого кирпича.

Второе требование – строгая вертикальность конструкции. Отклонение от нее более чем на 3 градуса (на один метр высоты) не допускается. Также в кирпичной кладке не должно быть сквозных трещин.

Расчет дымохода

Главный критерий – внутреннее сечение. От него, главным образом, зависит способность отводить горячие газы. Чем мощнее печь, тем шире должен быть дымоотвод. Существует три типоразмера, используемых для того или иного типа нагревательного прибора.

1. «Четверка» –  ряд которого образуют четыре кирпича. Сечение 125 на125 мм. Используется для кухонных плит или отопительных печей малой мощности.
2. «Пятерка» – прямоугольный дымоотвод, образуемый рядом из пяти кирпичей. Сечение 250 на 125 мм. Используется для отопительных и отопительно-варочных печей. Дымоходы для каминов меньше этого сечения делать не рекомендуется.
3. «Шестерка» – квадратная труба, ряд из шести кирпичей. Сечение 250 на 250 мм. Применяется для каминов и русских печей – везде, где необходимо минимальное сопротивление движению горячих газов.

Второй по значимости критерий при расчете – высота. Она зависит от места её вывода на крышу относительно конька:

Основные правила кладки хорошей печи.

Открою вам несколько секретов, знание которых позволит сложить хорошо функционирующую банную печь, которая не будет дымить и не развалится через несколько топок.

1. Все выступы на пути следования дыма (хайло – выход горячих газов , подвёртки – нижние повороты, перевалы – верхние повороты) скругляются. Каналы движения дыма должны быть гладкими (насколько это возможно) и ровными. Не допускается штукатурка дымовых каналов, в процессе кладки их просто хорошенько очищают от раствора.

Положив несколько рядов, внутри дымовых каналов шпателем удаляем наплывы глинопесчаного раствора. Затем, мокрой тряпкой смываем остатки глинопесчаного раствора.

2. Сечение дымоходов и дымооборотов нигде (в том числе и на поворотах) не должно быть меньше сечения хайла. Если хайло состоит из нескольких отверстий, то в расчёт берётся их суммарная площадь.

3. В дымоходе (от подвёртки до верха трубы ) не должно быть сужения канала.

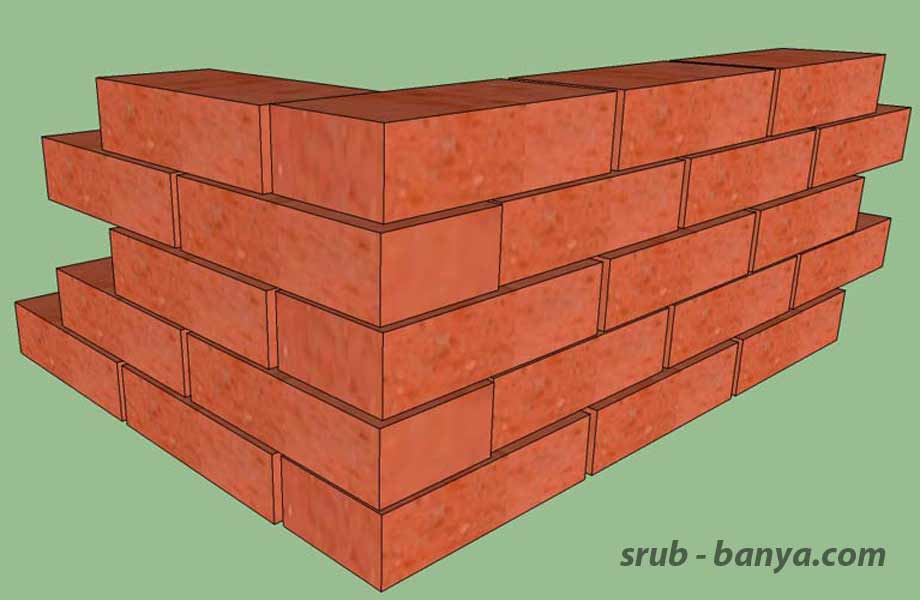

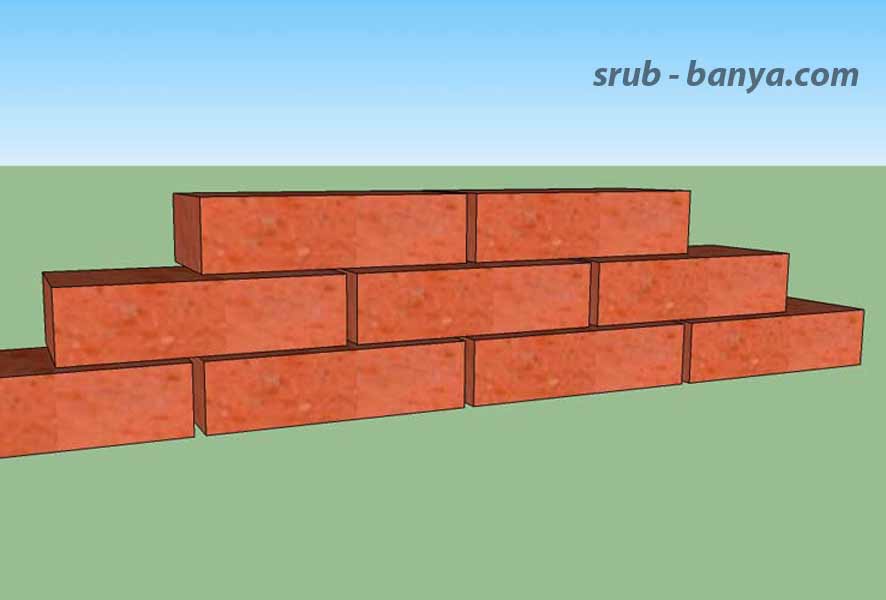

Кладка стенки. Кладка угла. 4. Кирпичная кладётся так, чтобы в обязательном порядке была перевязка кирпичей между собой – каждый верхний кирпич лежит на двух нижних, накрывая собой стык. Стык нижних должен приходиться примерно на середину верхнего(накрывающего) кирпича. Перевязка угла осуществляется по тому же принципу. 5. Как я уже говорил, кирпичи в кладке кладутся таким образом чтобы с огнём и дымом, по возможности, контактировали обожжённые стороны.

Подготовка кирпича к кладке.

Печь собирается по рядам, подборка чертежей всех рядов называется порядовкой. Обработка кирпичей производится в процессе кладки.

Нумерация кирпичей ряда. Каждый ряд предварительно выкладываем без раствора – насухо. Кирпичи подгоняются (стёсываются или подрезаются) так, чтобы вертикальные зазоры составляли 5-10мм, обеспечивалась ровность внешних стен, вертикальность углов, ровность дымовых каналов. Каждый кирпич в ряду нумеруется в соответствии с разработанной схемой.

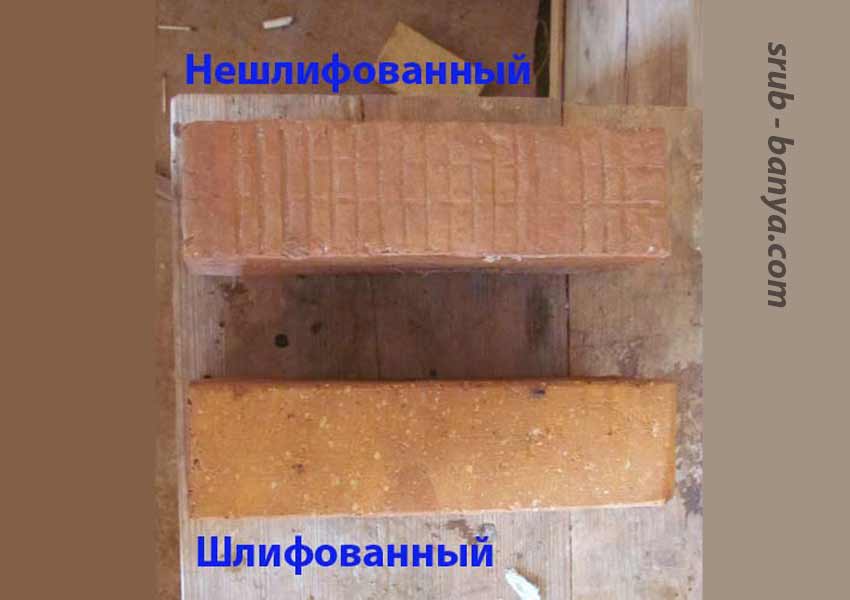

Шлифовка кирпича. Одby из ложков печного кирпича может иметь рифлёную поверхность. Такая неровность удобна при штукатурке печи. Но так как банная печь не штукатурится, то для того, чтобы наружные стенки печи были ровными, необожжённая сторона шлифуется. Последовательность шлифовки: вначале болгаркой с алмазным кругом убираются большие неровности, затем вручную, абразивным камнем (кругом) производится чистовая шлифовка.

После того, как кирпичи подогнаны и пронумерованы их вымачивают в воде. Вымачивают до тех пор, пока не перестанут выделяться пузырьки.
После вымачивания можно ряд класть на раствор.

Существует такое мнение, что мочить печные кирпичи не нужно – для того, чтобы быстрее высохла печь.
Однако, для того чтобы класть чуть смоченные кирпичи, нужно быть хорошим специалистом, так как после нанесения раствора на кирпич есть всего несколько секунд, чтобы его правильно уложить – на сухом кирпиче раствор схватывается очень быстро.
А так как мы далеко не профи и, кроме того, даже среди печников-профессионалов нет единого мнения вымачивать или не вымачивать, мы будем кирпичи вымачивать.

Шамотный кирпич перед кладкой окунаем в воду всего на пару секунд только для того, чтобы смыть пыль. Огнеупорный раствор наносим шпателем или мастерком. Работать нужно очень быстро, так как шамот моментально впитывает влагу раствора.

Шамотное ядро воспринимает на себя неблагоприятное воздействие высокой температуры, оберегая от разрушения массив печи из керамического (глиняного) кирпича. Огнеупорная смесь спекается только в зоне высоких температур – в топке и в районе хайла (выход горячих газов в дымооборот).

Несмотря на то, что прочное сцепление между шамотными кирпичами отсутствует, конструкция шамотного ядра такова, что она устойчива, не подвержена подвижкам и разрушению.
Проблема может быть только в том случае, если вам попался шамотный кирпич плохого качества. Такой кирпич начинает разрушаться (растрескиваться, откалываться) через 2-3 года эксплуатации. Но на 5-6 лет даже такого кирпича хватит.
Потом необходим ремонт.

Уникальность кирпичных печей состоит в том, что они абсолютно ремонтопригодны.
Например, в печи о которой я буду рассказывать, несложно полностью заменить шамотное ядро, разобрав боковину печи.

При кладке шамотного ядра необходимо внимательно следить за тем, чтобы расстояние между кирпичами шамотного ядра и массивом печи составляло 8-10мм. Это необходимо для свободного теплового расширения шамотного ядра от воздействия высоких температур и беспрепятственного прохода вторичного воздуха от дверок ВВ к

Ни в коем случае в процессе кладки нельзя перевязывать керамический и шамотный кирпичи между собой!

Керамический и шамотный кирпичи имеют разные коэффициенты теплового расширения и такая кладка быстро разрушится.

Печь из кирпича своими руками

Как сделать печь из кирпича своими руками – введение в тему печей для дома, а также подробная инструкция с чертежами и пошаговым описанием, полезные советы.

Классификация по целевому использованию

1. Отопительные. Такие печи используют только для отопления помещения в качестве единственного или же дополнительного нагревателя. Отопительные печи осуществляют циркуляцию и прогрев воздуха.
2. Отопительно-варочные. Такие печи можно использовать и для прогрева помещения, и для приготовления пищи вместо плиты.

Прямоточные

Принцип работы таких печей заключается в следующем: воздух перемещается в поддувало, идет вверх и, минуя колосник, выходит через трубу.

Минусы прямоточных печей:

Низкий КПД, ввиду того, что вместе с холодным воздухом из печи уходит и теплый, который еще можно было бы использовать для нагрева помещения.

Плюсы:

За счет того, что такие печи делают их кирпича, который хорошо держит тепло, помещение прогревается равномерно и задерживает тепло.

Канальные

Такой вид печей – усовершенствованные прямоточные. То есть, за счет множества каналов, теплый воздух не сразу уходит в трубу, а, следуя по ним, прогревает помещение. При установлении канальных печей следует учитывать линейную зависимость коэффициента полезного действия от длины и числа каналов.

Колпаковые

Такие печи служат для задержания тепла в помещении. Теплый воздух, в соответствии с законами физики, стремится вверх, где его удерживает колпак. Остывая, воздушные потоки тяжелеют и опускаются вниз. И, так как холодный воздух больше не нужен, он выходит через подвертку.

Плюсы колпаковых печей:

• Обеспечивают равномерный прогрев помещения за счет своей конструкции.
• Сажу с легкостью можно убрать, так как она скапливается в одном месте – под колпаком.

Кирпичные

Плюсы:

• Автономность. То есть, один раз «заправив» печь, можно не беспокоиться о ней еще долго.
• Удержание тепла. Кирпичные сооружения плохо проводят тепло, поэтому оно долго остается в них.

Минусы:

Чугунные

Плюсы:

• Легко устанавливаются, не требуют наличия фундамента.
• Не пожароопасные.
• Компактные.
• Быстро нагреваются.
• Огромный выбор печей по внешним данным.
• Не требуется дополнительно облицовывать.
• Есть автоматические чугунные печи, которые самостоятельно регулируют температуру.
• Высокий КПД.
• Производительность относительно меньше зависит от количества топлива.
• Невысокая цена.

Минусы:

Довольно быстро охлаждаются и требуют дополнительного разогрева.

Подготовительные работы, необходимые материалы и инструменты для работы

Как построить печь своими руками? Рассмотрим подготовку:

• Фундамент. Если печь рассчитывается большая (более 500 кирпичей), то нужно построить к ней дополнительный фундамент. Если печь будет маленькая, то это не обязательно.
• Теплоизоляция обязательна для всех видов печей: и для больших, и для маленьких.
• Дымоход. Ни в коем случае дымоход не должен примыкать к балкам на потолке. Также расстояние между ним и всеми балками должно быть примерно одинаковым.
• Труба. Выступ трубы обязательно должен быть выше крыши на полметра, но не дальше полутора.
• Расположение печи. Место следует выбирать в соответствии с данными о трубе и дымоходе, то есть учитывать, что будет находиться над печкой.

Если эти пункты учтены, то есть еще несколько советов:

• Лучше расположить печь так, чтобы она отапливала как можно больше помещений. Например, если в доме есть несколько соседних комнат, печь лучше расположить не в одной из них, а между, чтобы она отапливала все.
• Если же обогревать нужно одну комнату, то расположить печь лучше ближе к стене, но не впритык.

Материалы и заготовки

Чугунные элементы

Ассортимент комплектующих и объемы требуемых стройматериалов зависят от типа выбранной печной конструкции, в пределах которой они мало отличаются. Для чисто отопительных образцов закладывать в проект варочную панель, духовой шкаф, а также водяной бак не обязательно. Типовой набор элементов из чугуна и стали включает следующие наименования:

• дверца для зольника и ее топочный аналог;
• дверки очистных каналов;
• задвижка уличного дымохода;
• конфорки;
• сама варочная плита.

Завершает этот список колосниковая решетка, традиционно изготавливаемая из чугуна.

Помимо всего перечисленного для сооружения конструкции потребуются стальные детали. Их перечень включает следующие позиции:

• шкаф духовой встроенный;
• бак для воды;
• полосы произвольной длины и ширины;
• уголок типоразмера 50х50 мм;
• хорошо отожженная проволока 2-3 мм;
• стальной лист, настилаемый у топки.

Красный и шамотный огнеупорный кирпич

Для изготовления основания (фундамента) и корпуса печи потребуется подготовить расходные материалы. Они подбираются на основании выбранной схемы кладки и с учетом особой таблицы, как правило, прилагаемой к ней.

В этот список входят:

• щебень, бутовый камень, а также битый кирпич, простой песок и цемент;
• доски для обустройства опалубки под фундамент и кусок рубероида для гидроизоляции;
• кирпичи двух типов;
• асбестовый лист и разметочный шнур;
• исходные компоненты для подготовки глиняного раствора.

Что такое печь-шведка и где она используется

Если припомнить быт рядовой шведской семьи в XVIII—XIX веках, сразу станет ясно, каким интересам служила печь в каждом доме. Хозяйка занималась стряпнёй и домашними делами, хозяин — преимущественно рыбалкой или охотой. Суровый северный климат, капризные переменчивые ветры заставляли не только обогревать жилое пространство, но и часто сушить обувь и одежду. Пища может долго ждать возвращения охотника с промысла. В случае переохлаждения необходимо быстро согреться и восстановить здоровье. Всем этим нуждам и отвечает конструкция печи-шведки.

Сегодня требования, предъявляемые к печам, нисколько не отличаются от средневековых. Людям всё так же нужно тепло, возможность приготовить пищу, комфортная температура во время отдыха и минимальные усилия для поддержания всего этого.

Плюсы

Несмотря на существование множества альтернативных отопительных приборов, печь из кирпича пользуется большим спросом за счёт своих неплохих преимуществ.

В первую очередь можно отметить экологичность постройки, ведь все материалы, которые используются, имеют натуральную природу.

Во-вторых (и это самое важное) кладка кирпичной печи умеет “дышать”, что позволяет удерживать точку росы в доме в самом оптимальном состоянии. За счёт этого показателя, в здании поддерживается приятная атмосфера

Отсюда можно сделать только один вывод. Кирпичная печь имеет гораздо больший коэффициент полезного действия по сравнению с другими тепловыми приборами. А это уже говорит о многом.

Чем можно покрасить печку

Понятно, что с первого раза у новоиспеченного мастера не выйдет сложить красивую печь из-за отсутствия опыта. Но это дело поправимое, ведь снаружи можно сделать облицовку кирпичной стены с помощью окрашивания. Раньше их оштукатуривали и покрывали двумя слоями побелки из мела или извести, но сейчас есть более простые и удобные средства. К тому же известь легко переносится на одежду при случайном прикосновении и постоянно нуждается в обновлении.

Если говорить о том, чем можно покрасить печь из кирпича, то здесь есть такие варианты:

• кремнийорганическая жаропрочная эмаль марки КО, рассчитанная на высокую температуру;
• силикатные или акриловые краски;
• жаростойкий лак (например, ПФ-238) вперемешку с красителем.

В любом случае покрытие наносится за 2 раза, второй слой накладывается после высыхания первого. Применяемый инструмент – кисть и валик. Предварительно поверхность желательно обработать специальным грунтовочным составом, предназначенным именно для таких целей.

Рекомендации по устройству кирпичной печи

1. Кладку печей из кирпича необходимо начинать и заканчивать тычковым рядом.Опорой для кирпича должны служит минимум два нижележащих элемента.Чтобы кирпичная кладка не расслаивалась необходимо заполнять раствором все швы.Все выступающие части выполняются тычковым рядом.Подтесанные части кирпичей должна выступать внутрь. Выступать наружу могут только элементы, которые обработаны болгарской.Оптимальной шириной шва для печей из кирпича является – 0,3 см, минимально эта величина составляет 0,2 см. Максимальная ширина может достигать 0,5 см в определенных местах кладки, таких как места сопряжения керамической и шамотной кладки.Кладка из кирпича должна быть ровной и прочной.Необходимо постоянно следить за сечением дымового канала, оно не должно иметь сужений или расширений.В местах соприкосновения кладки из кирпича с деревянными элементами должна быть предусмотрена огнестойкая изоляция.Перед укладкой каждый кирпич рекомендуется смочить в чистой воде и отряхнуть.Кирпич перед укладкой необходимо очистить от загрязнений.

Построенная самостоятельно кирпичная печь станет непросто красивым украшением для дома, но и привнесет в него тепло и уют.

Конструкции печей

Кирпичные печи не теряют своей актуальности в частном секторе на протяжении многих лет. Это связано с их экономичностью и эффективностью. Толстые стенки конструкции могут долго удерживать тепло.

Печи различают по предназначению и бывают отопительные, варочные, комбинированные и многофункциональные. О каждой разновидности расскажем ниже.

Для отопления

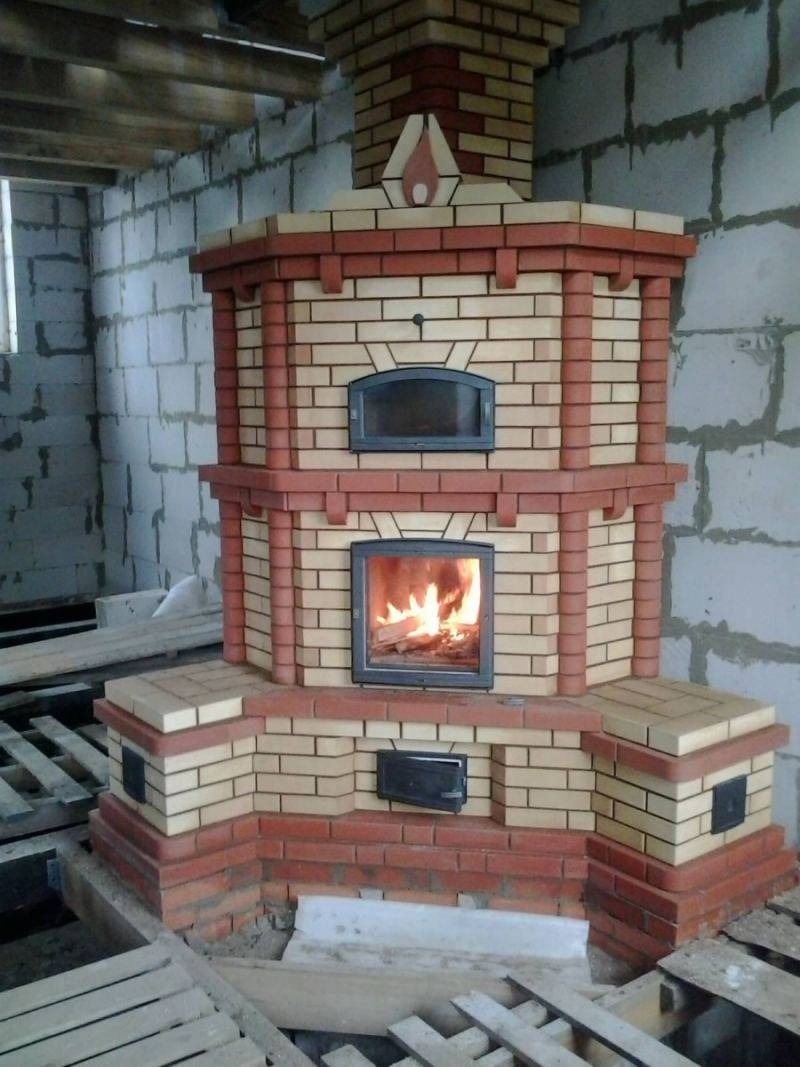

Самая распространённая и простая. Применяется только для обогрева. Используется в основном на отдалённых от газопроводов домах. Также часто её устанавливают как печь-камин. К ним относятся камины, которые могут иметь закрытую или открытую топку, что позволяет эффективно обогревать до 20 м² помещения. Включают топочную камеру (может выкладываться или приобретаться отдельно), зольник и дымоход.

Печь-камин на даче Источник pechnoy.guru

Теплоотдача зависит от типа кладки, размера стенок и используемых материалов. Самый популярный вариант кладки – один кирпич. Стены прогреваются до 600 градусов. Форма бывает вытянутой, широкой, круглой, треугольной. Выбор формы зависит от желания владельца дома, интерьера и площади самого помещения. Для декорирования применяют камень, штукатурку и плитку.

Проще всего сделать прямоугольную или квадратную печь. Все остальные варианты надо доверить хорошему специалисту, поскольку есть много нюансов и особенностей кладки, о которых всегда надо помнить. Для увеличения герметичности печь могут снаружи оснащать листовым металлом, что позволяет обогревать большие дома.

С варочной плитой

Хороший выбор для дачи, которая используется в тёплое время. Упор делается не на обогрев, а на удобство приготовления пищи. Дополнительно может монтироваться бак для нагрева воды, что обеспечивает комфорт проживания. Широко применяется в домах, где есть отопление электричеством или природным газом. Корпус из кирпича, внутри конструкции дымоход, зольник и топка. Сверху кладут плиту, можно сделать духовой шкаф.

Вариант с варочной поверхностью и встроенным духовым шкафом Источник gost-kamin.ru

Комбинированные модели

Одновременно используется для готовки и отопления. Проект значительно сложнее, чем предыдущие, поскольку надо сделать зольник, камеру сгорания топлива, дымоход, установить шкаф и варочную поверхность. Этот вариант довольно тяжёлый и массивный, поэтому применяется для просторных домов, требуется наличие прочного фундамента. Используется, если другого способа отопления нет. Иногда обустраивают сушильными камерами для приготовления различных заготовок, одежды, дров. Также их часто оснащают баками для воды, лежанками, духовыми шкафами.

Комбинированная печь в беседке Источник avatars.mds.yandex.net

Многофункциональные печи

Делают в основном только в больших беседках. Они одновременно отапливают конструкцию и позволяют готовить еду. Как и в предыдущем случае могут иметь духовой шкаф, сушилку. Главное отличие данных печей в том, что дополнительно они могут иметь ещё несколько секций для жарки продуктов на углях или копчения. Естественно, сделать такую печь самостоятельно без соответствующих навыков и знаний просто невозможно. Поэтому доверяйте работы квалифицированным мастерам с большим опытом. Только так вы получите хороший результат, который всегда будет вас радовать.

Печи длительного горения

Кирпичная печь длительного горения имеет свои особенности конструкции и принцип работы. Она позволяет на протяжении достаточно долгого времени поддерживать комфортную температуру в помещении. Причем подкладывать топливо нет необходимости.

Конструкция такой печки предполагает наличие:

• Топливной камеры большого размера – на длительное время необходимо загружать много дров.
• Большого отделения для золы.
• Плотно закрывающейся дверки топочной камеры.
• Регулируемой заслонкой дымохода.

Кирпичные печи длительного горения – своими руками возвести можно, если понятен принцип их работы:

• В первую очередь необходимо нагреть топочное отделение до нужной температуры. Одновременно прогревается дымоход, и нормализуется процесс горения. Для этого в быстром режиме сжигается 4-5 кг дров.
• Чтобы прогреть помещение и получить необходимое количество углей, в течении 1-1,5 часа сжигается такое же количество топлива в обычном режиме.
• Конечным этапом является полная загрузка топки дровами. Она плотно закрывается, перекрывается дымоход для минимального доступа кислорода. На протяжении 10-12 часов будет происходить медленное тление топлива для поддержания необходимой температуры в доме.

Пиролизные конструкции

Весьма интересным видом печей длительного горения, имеющих практически безотходный принцип работы, являются пиролизные модели. Для получения тепловой энергии в них используются не только традиционные виды топлива – дрова, топливные брикеты, уголь, но и газ, который образуется при горении. Данный вид печек работает по системе газогенератора.
