Как построить русскую печь с лежанкой своими руками — пошаговая инструкция

Разновидности печных конструкций

Сколько бы не прошло времени с момента появления первых печных конструкций и как бы далеко не зашли технологии обогрева жилища, каменная печь все так же не утрачивает своей актуальности. По сравнению с другими видами обогрева (электричество, газ), она более экономична. При этом толстые каменные стенки позволяют удерживать тепло еще сутки после догорания дров.

По своему назначению, печи делятся на следующие виды:

• отопительные;
• варочные;
• многофункциональные;
• комбинированные.

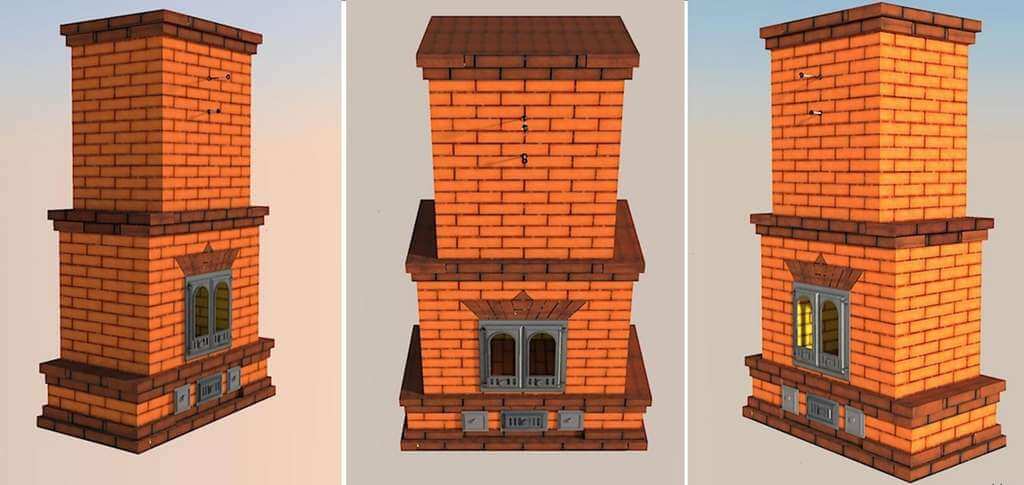

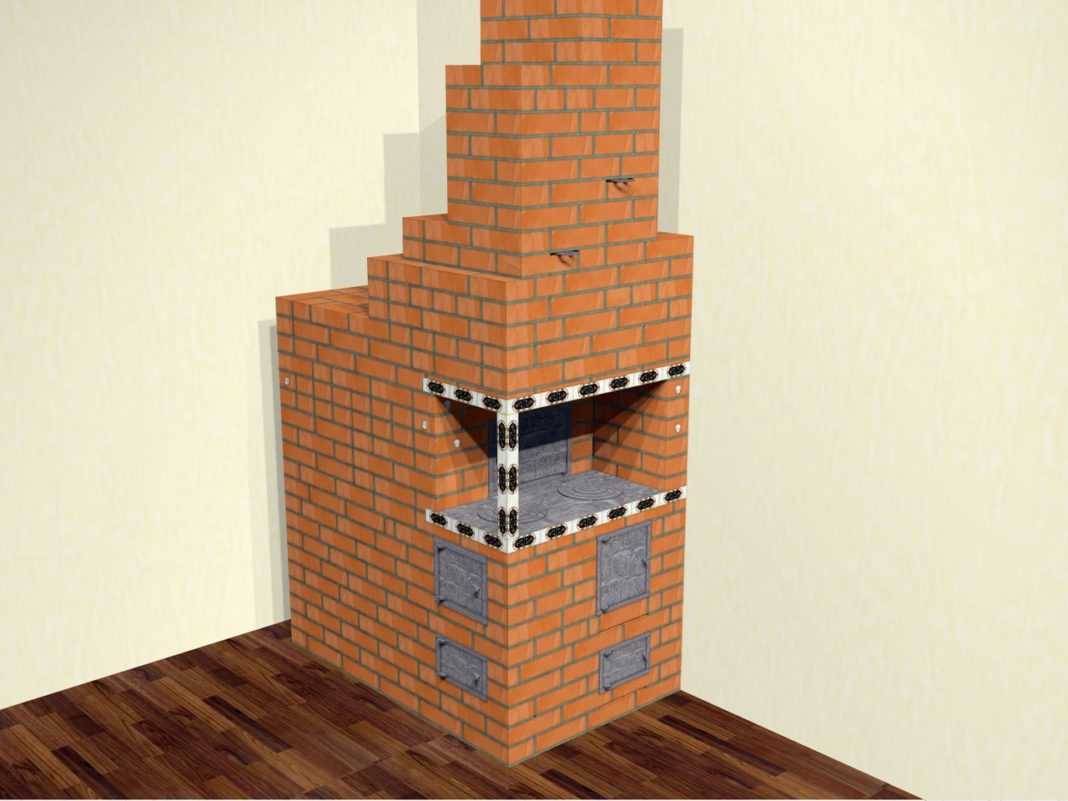

1. Отопительная конструкция является, пожалуй, самой простой и распространенной. Как понятно из названия, функция такой печи направлена только лишь на отопление.

   В основном такую печь выбирают для дач, где есть электричество и для приготовления пищи используется плита. Либо владельцам дома хочется создать особый загородный уют с помощью печи-камина. Конструкция такой печи состоит из:

• топочной камеры, которая приобретается уже в готовом виде, либо выкладывается шамотным кирпичом;
• зольника, где собирается пепел;
• дымохода.

В эту же разновидность конструкции можно отнести и камин с открытой или закрытой топкой. Он используется не только в декоративных целях, но и позволяет эффективно обогреть помещение площадью – 15-20 кв. метров.

В зависимости от выбранного материала, толщины стенок, схемы кладки, отопительные печи могут иметь разную тепло отдачу.

Наиболее популярным видом печи является конструкция с кладкой в один кирпич. Это позволяет прогревать стенки до 60С. По этой схеме выкладываются знаменитые печи-голландки.

По габаритам отопительная печь может быть широкой и окладистой, а может иметь вытянутую прямоугольную форму. Все зависит от площади помещения, стиля интерьера и личных предпочтений владельцев.

Для облицовки такой печи обычно используется изразцовая плитка, декоративная штукатурка, декоративный камень.

Очень стильно и оригинально выглядят кирпичные отопительные печи в виде трехсторонней призмы, но такой вариант новичку реализовать не получится, так как здесь требуется большой опыт. Большую сложность представляет обтесывание кирпичей и требования к выдерживанию угла строго под 60.

Красиво и необычно выглядят и круглые печи, которые выкладываются по схеме известного русского инженера в печном деле В.Е.Грум-Грижимайло. Печь работает по принципу свободного движения газов. Для обеспечения герметичности, снаружи конструкцию обкладывают листовым металлом. Такая печь способно обогреть большой загородный особняк и станет настоящим украшением для любого дома.

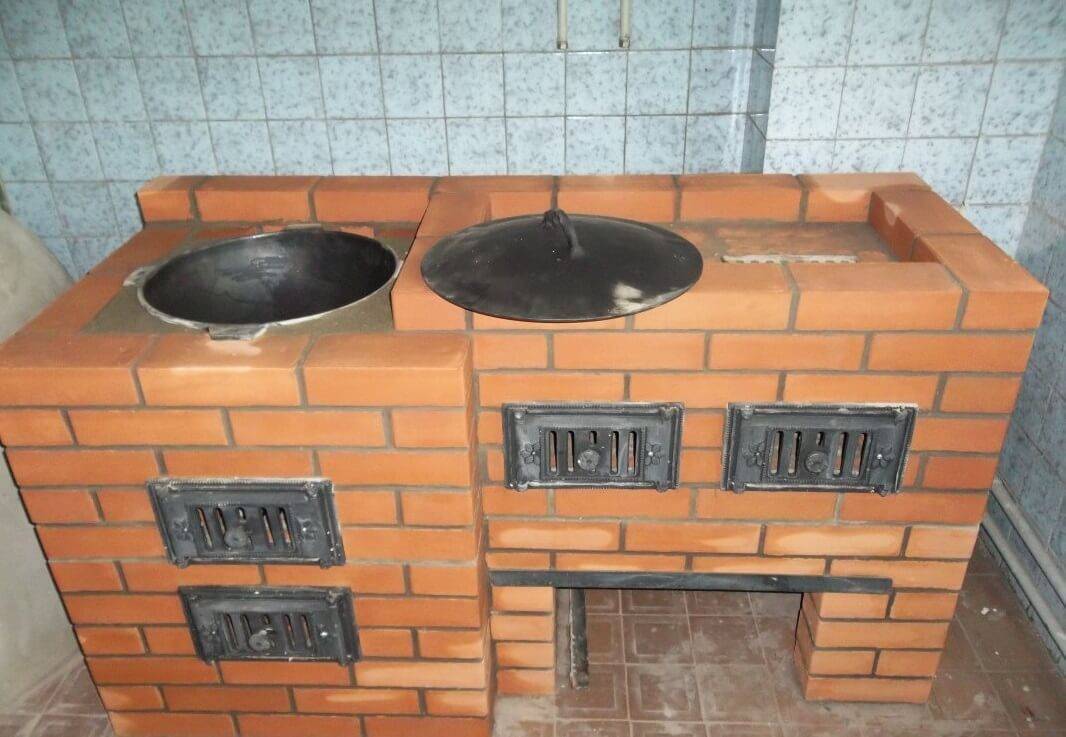

1. Варочная печка. Такой вариант целесообразно выбрать для дачи, где хозяева бывают только в летний период. В этом случае обогрев дома не нужен, а если оснастить конструкцию дополнительно баком для воды, то она будет служить не только для приготовления еды, но и позволит создать комфортные условия для проживания.

   Часто такой вариант устанавливается в загородных коттеджах, где предусмотрено газовое и электрическое отопление, а вот в целях экономии ресурсов владельцы иногда пользуются кирпичной печью.

Конструкция печи состоит из кирпичного корпуса, внутри которого находится топочная камера, зольник, дымоход. Сверху лежит металлическая плита (может быть встроен духовой шкаф).

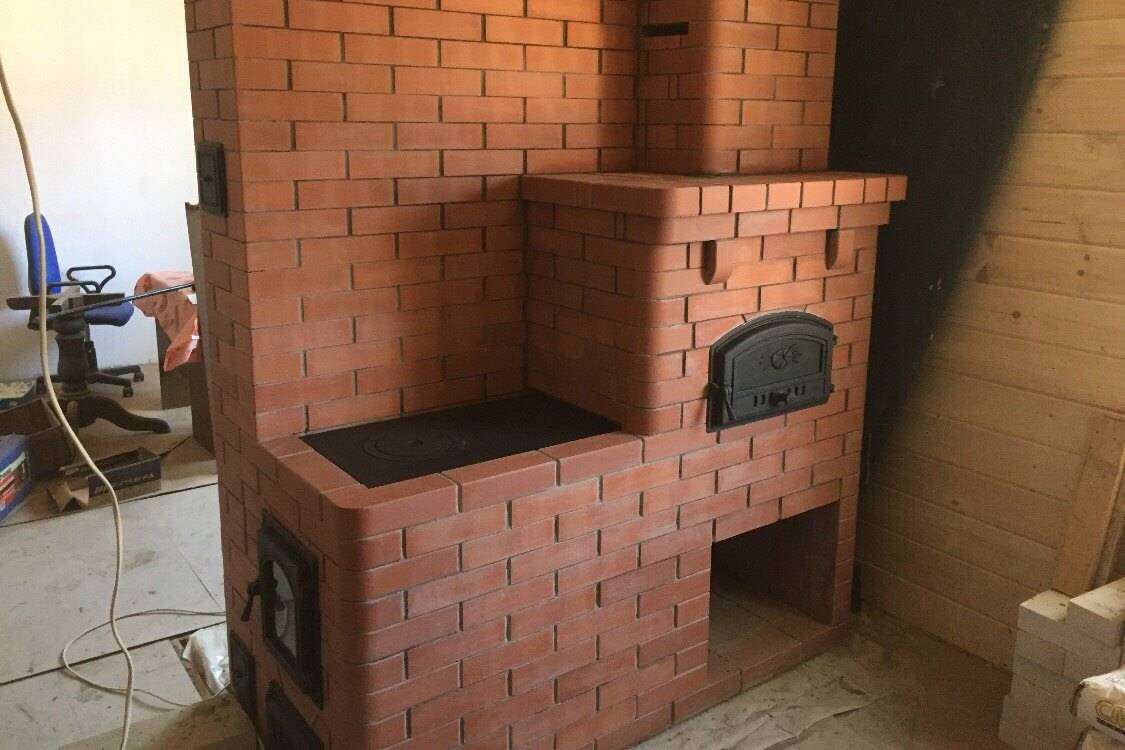

1. Отопительно-варочная печь относится уже к многофункциональным конструкциям.

Это более сложный в реализации проект, так как он состоит из:

• топочной камеры;
• дымохода;
• зольника;
• варочной поверхности;
• духового шкафа.

Печь выглядит массивно и обычно ее выбирают для дач, где другого варианта отопления не предусмотрено.

В нашей стране отопительно-варочные печи пользуются наибольшей популярностью, позволяя и дом протопить, и вкусный обед на всю семью приготовить.

Ее можно дополнительно снабдить сушильной камерой, где можно делать заготовки на лето: грибы, ягоды, фрукты. В холодную и сырую погоду, в этой камере можно быстро и безопасно просушить одежду, обувь.

Печь с сушильной камерой

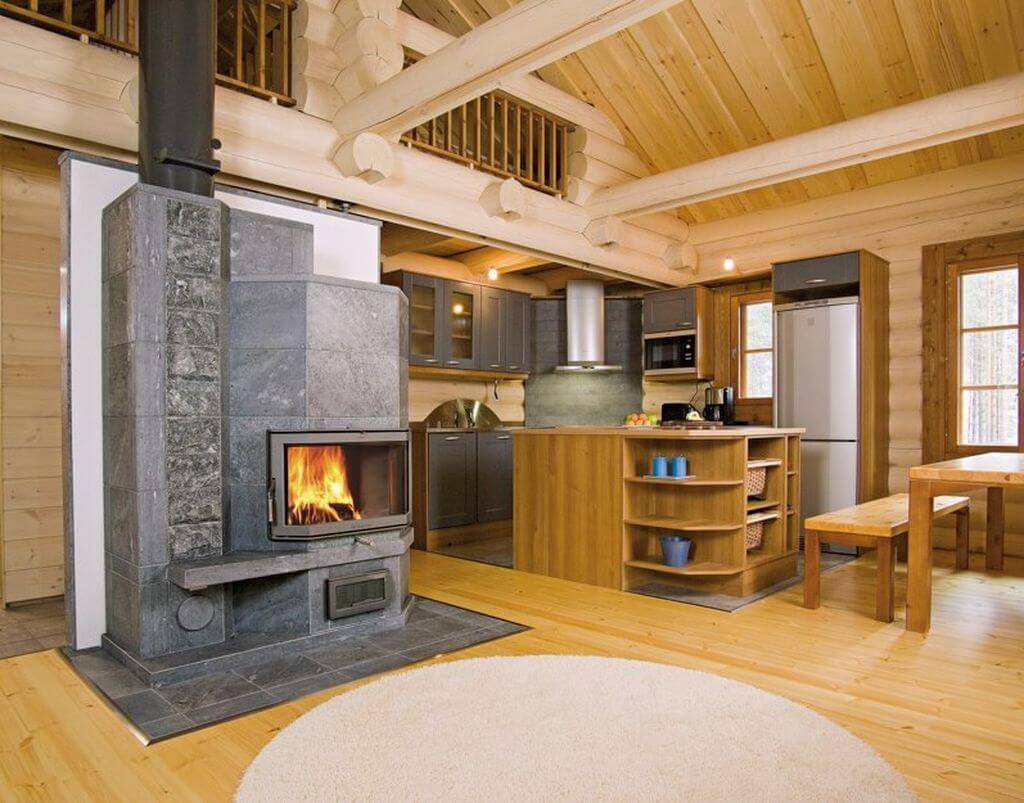

Кстати, печи с сушильными камерами впервые придумали в странах Северной Скандинавии, где охотникам и рыболовам нужно было за одну ночь высушить одежду, сапоги.

Многие схемы отопительно-варочных печей имеют дополнительные приспособления в виде удобной лежанки, сушки для дров, духового шкафа, водогрейного бака.

Продолжая традиции

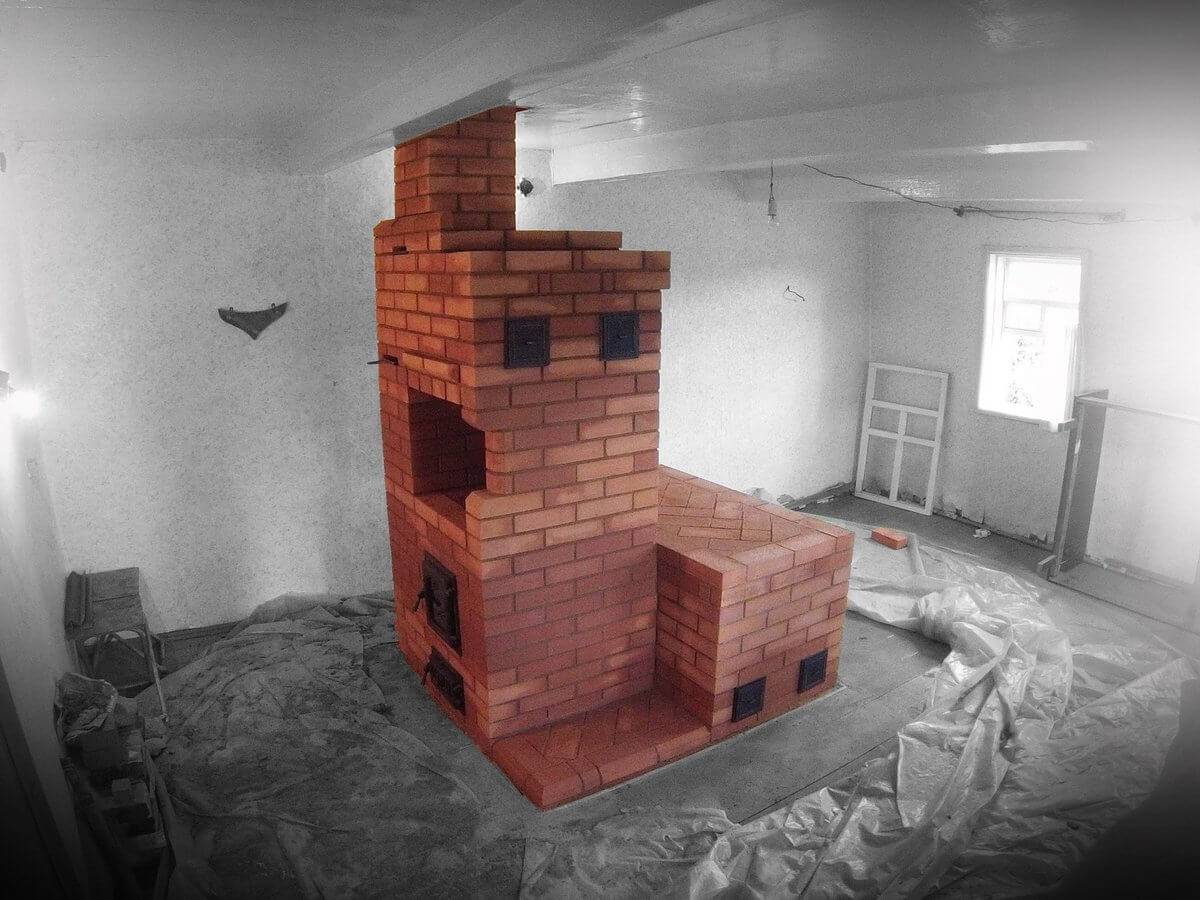

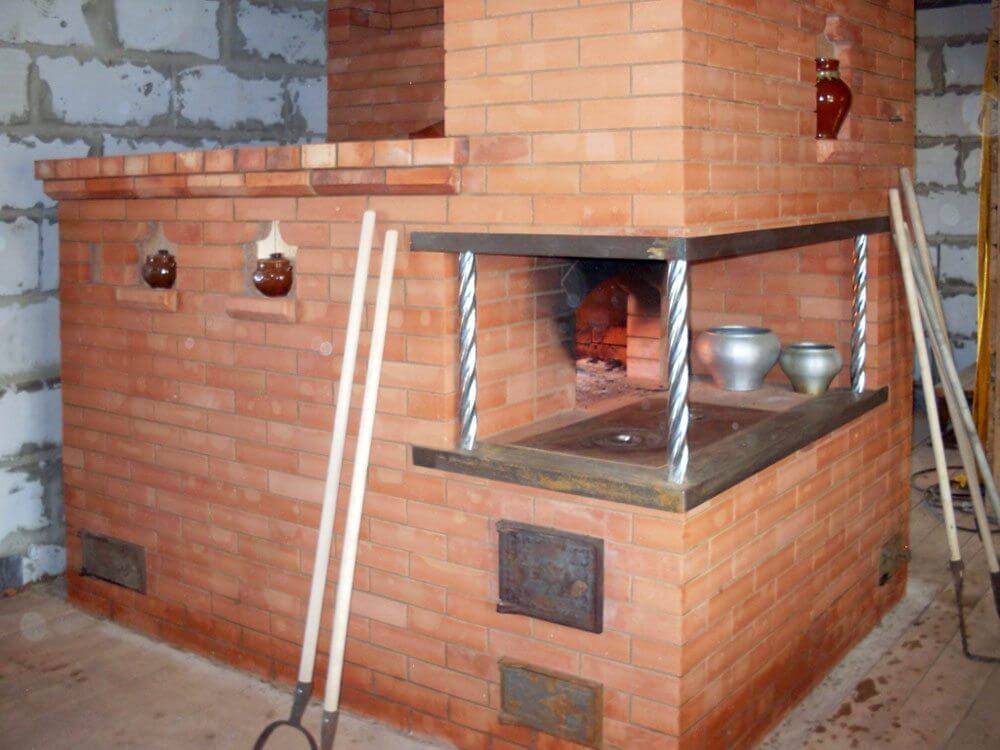

Традиционная печь с лежанкой из кирпича — это сложный отопительный прибор с элементом для отдыха или использования в хозяйстве — лежаком.

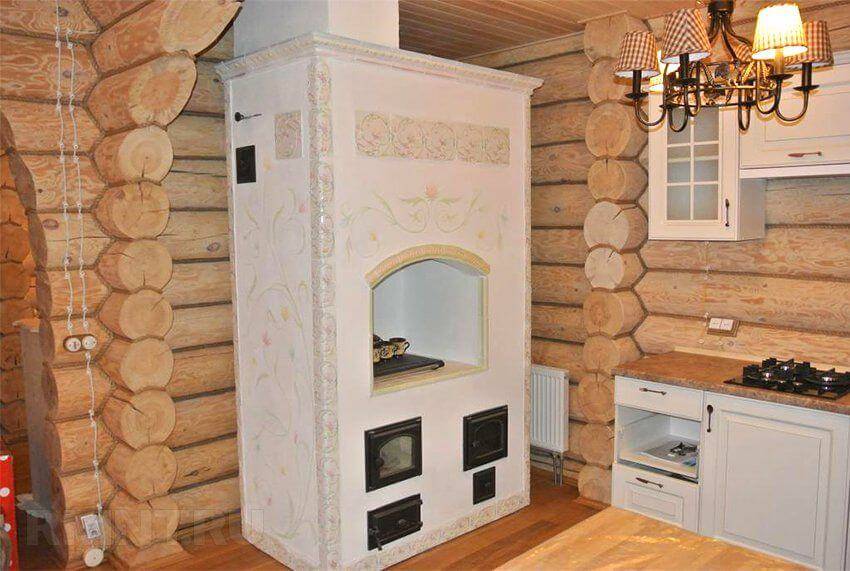

Такая современная печь  разнообразит ваш интерьер

Польза лежанки:

1. Отдых и согревание. После прогулок на холодном воздухе зимой такая теплая «кровать» деликатно восстановит температуру тела, устранит озноб, предотвратит простудные заболевания.
2. Здоровье. Тепло, исходящее от кирпичей, расслабляет мышцы, благотворно действует на опорно-двигательный аппарат, успокаивает нервную систему. Релаксирующее действие невозможно переоценить. Еще предки использовали очаг с лежанкой в оздоровительных целях. На ней лечили все известные болезни — от простуд до радикулита.
3. Сушение ягод, трав, грибов. Лежак обеспечивает медленную отдачу тепла, благодаря чему припасы теряют влагу постепенно, сохраняя максимум полезных свойств.
4. Повышение КПД. Дополнительный конструктивный элемент в виде лежака нагревается от печи и медленно отдает помещению дополнительное тепло.

Строительство

Сначала находят место расположения будущего устройства. Обычно конструкцию возводят в самом большом помещении, располагают ее на расстоянии полутора-двух метров от наружных стен.

Для строительства печки нужен мощный фундамент, наличие лежанки и возможность приготовления пищи на его толщину не влияют. Фундамент заливают ниже уровня промерзания почвы в данном регионе.

Внимание! Фундамент печи не связывают с основным фундаментом дома

Выбор проекта, из чего можно построить печку

В интернете можно найти множество схем русской печи, но в вопросах строительства лучше довериться приглашенному мастеру.

Печка с лежанкой состоит из следующих элементов:

• Тело. Выполняется из кирпича, и включает в себя систему дымовых каналов.
• Основная топка или камера, где сгорают дрова и их заменители.
• Горнило.
• Камера для сбора оседающей золы.
• Место для хранения посуды и иных вещей.
• Лежанка.
• Дымоход.

Есть несколько видов кирпича, которые могут использоваться во время строительства прибора:

• обычный глиняный кирпич;
• глиняный полнотелый кирпич;
• огнеупорный кирпич из шамотной глины.

Кладется кирпич на тело печи на глиняно-песчаный раствор, для облицовки и трубы может применяться обычный цементный раствор с добавлением извести.

Общее количество кирпичей при стандартных размерах печи — 650—800 штук. Расход раствора примерно 20—25 ведер.

После окончания строительства печку просушивают, далее 2—3 дня устройство топят. После сгорания первой маленькой партии дров открывают дверцы, затем количество топочного материала увеличивают вплоть до полной загрузки топки. В это время надо следить за целостностью стен, появление мельчайших трещин на корпусе конструкции — признак некачественной работы.

Устройство русской печи с лежанкой и плитой

Главная особенность традиционной русской печи заключается в наличии горнила. Это камера, в объёме которой происходит сгорание дров. Свод горнила должен иметь небольшой уклон в направлении входного проёма (устья). Такое устройство русской печи с лежанкой обеспечивает скопление под потолком камеры горячего воздуха, который передаёт тепло стенкам печи, попутно нагревая рабочую поверхность варочной плиты и плоскость лежанки.

Вместе с горнилом в списке основных конструктивных элементов русской печи состоят:

1. Хайло (пространство, соединяющее топку с теплообменными каналами).
2. Задвижки (предназначены для контроля выхода нагретого воздуха в дымоход и управления циркуляцией дымовых газов при использовании варочной панели).
3. Дымоход (служит для транспортировки газообразных продуктов сгорания топлива во внешнюю атмосферу).
4. Распушка (расширенный участок дымоходного канала, расположенный под перекрытием).
5. Вьюшка (небольшое окошко с дверцей, обеспечивающее доступ к заслонке, регулирующей тягу, и позволяет полностью перекрыть дымоход).
6. Чело (поверхность у топочного люка).
7. Заслонка (стальная дверца топки с термоинертной ручкой).
8. Шесток (ниша перед входом в топку).
9. Перетрубье (закрытый внутренний отсек, расположенный над шестком).
10. Шпур (небольшое окошко, на задней или боковой стенке печного топливника).
11. Топливник (канал с чугунными колосниками, устанавливаемыми в пространстве между топкой и поддувалом).
12. Опечье (кирпичный или бетонный фундамент печи).
13. Подпечье (отсек для хранения сухих дров, домашнего инвентаря и запаса продуктов).
14. Под (донная часть топочной камеры с уклоном , направленным к проёму).
15. Лежанка (размещается как правило позади дымохода непосредственно над внутренними циркуляционными каналами).

Печка

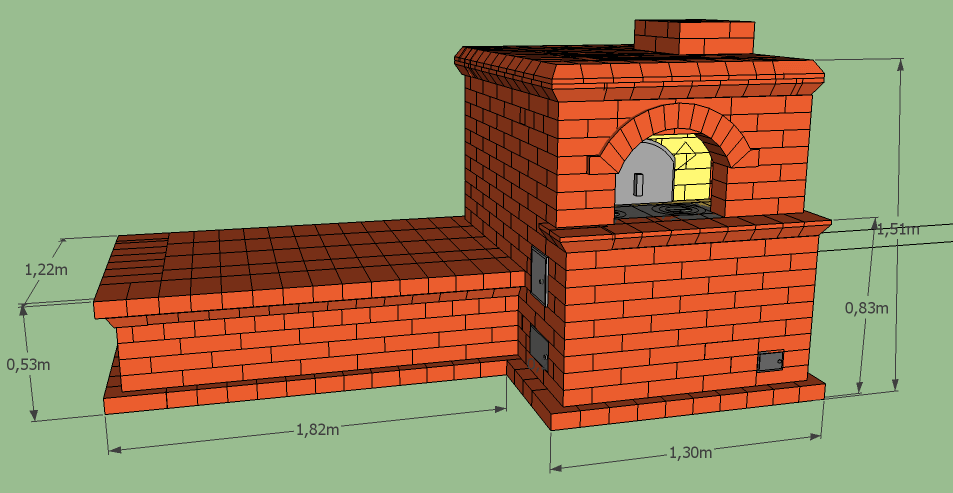

Строительство русской печи с лежанкой своими руками

Рассмотрим возведение печи для отопления комнаты площадью 45-50 м2. Размер постройки — 127х166 см при высоте лежанки 147 см.

Пошаговая инструкция для русской печи с лежанкой своими руками предусматривает расход (в шт.):

• кирпича красного – 1800;
• кирпича шамотного огнеупорного – 50.

Другие материалы (листовая сталь, сырье для раствора, арматурная сетка) — по необходимости. Приблизительный расход песка – около 300 кг, очищенной глины – 250 кг.

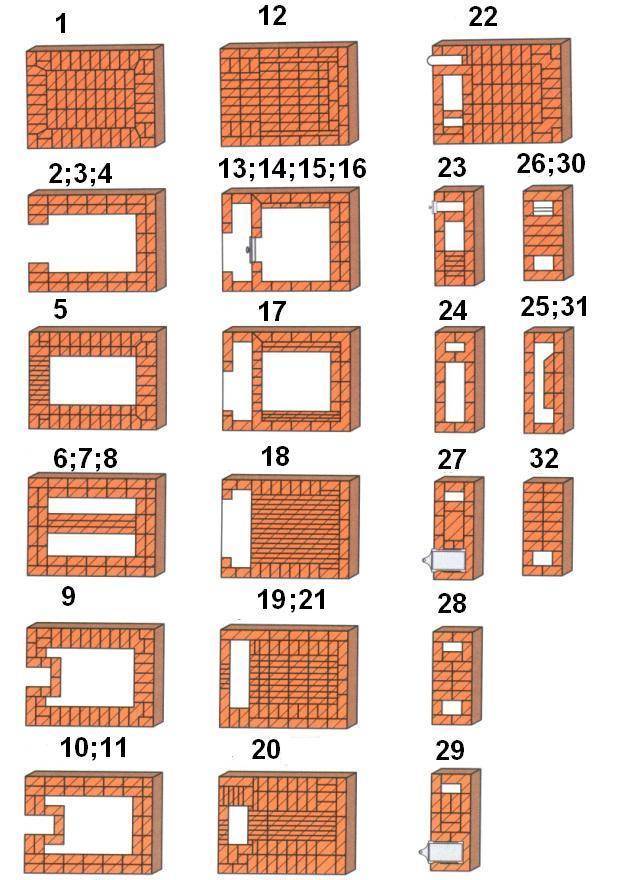

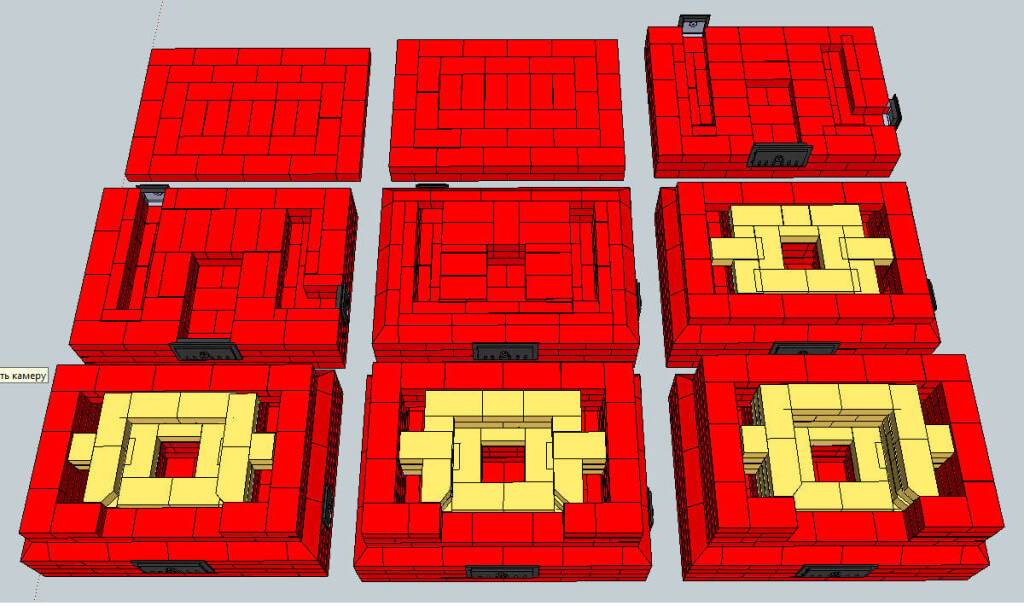

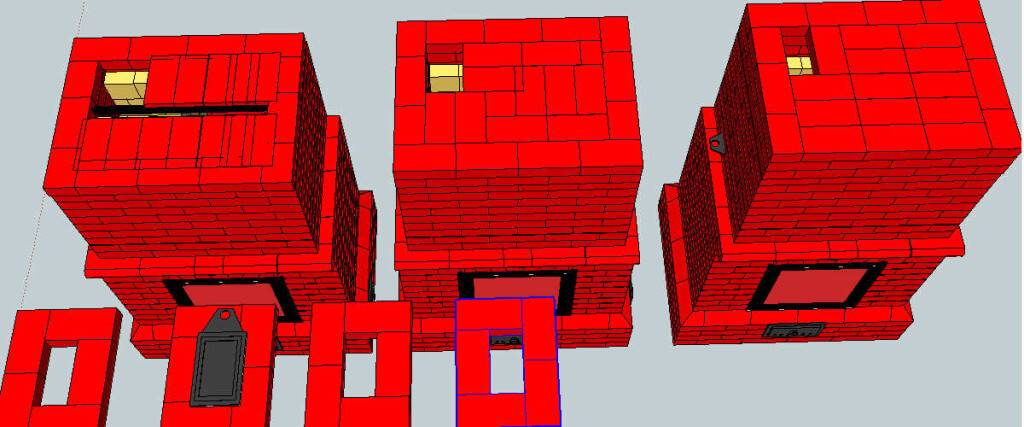

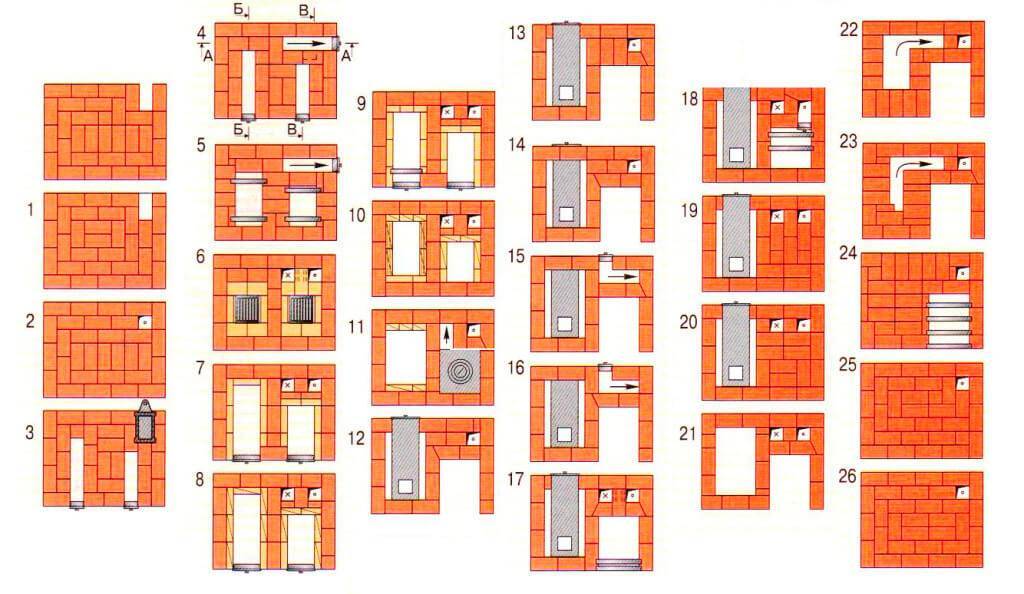

Схема кладки

Общее устройство каждого ряда можно видеть на схеме:

Схема кладки

Внимательно следуйте инструкции, иначе не удастся выполнить скрытые внутренние каналы для горячего воздуха.

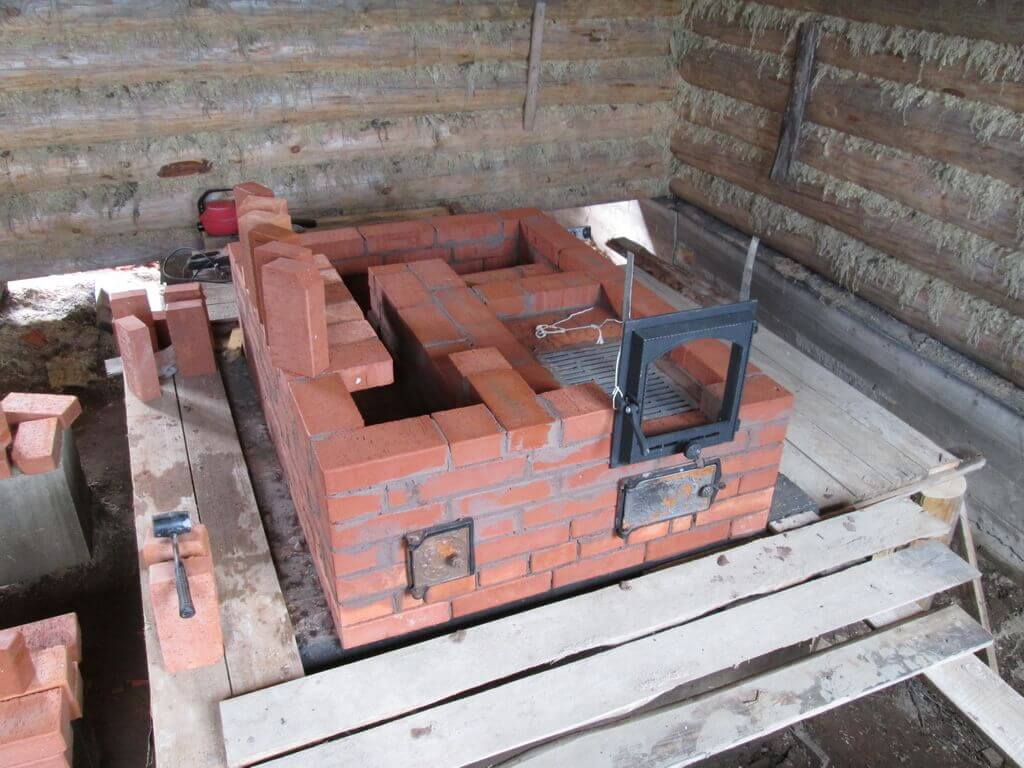

Пошаговая инструкция

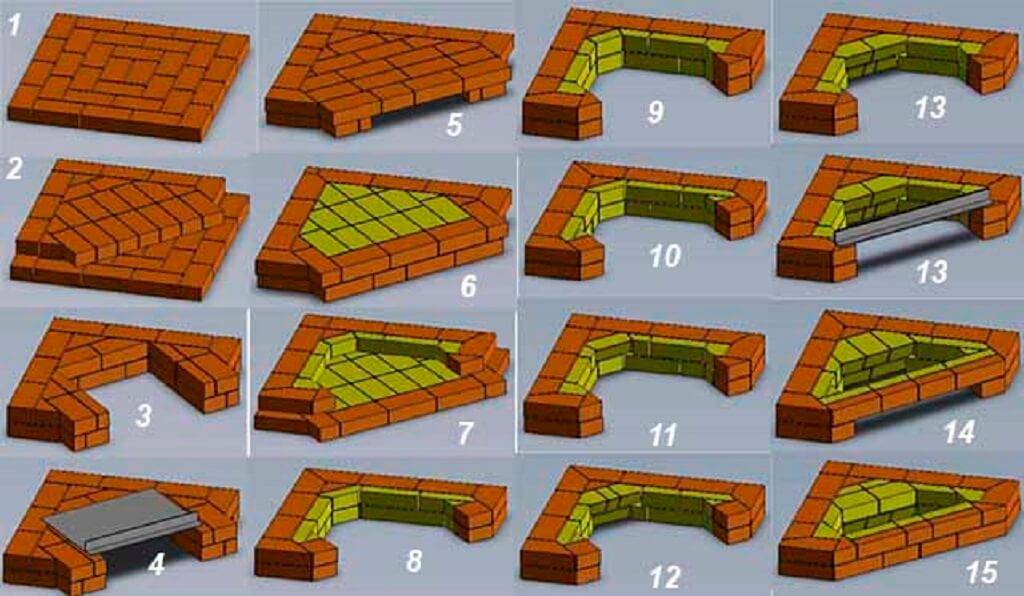

Пример выкладки по рядам (в скобках – номер ряда):

• (1) Кладут непосредственно на гидроизоляцию фундамента.
• (5) Основание для арки свода.
• (6) Монтаж колосников, канал прочистки сужают.
• (7-8) Укладывают стальной лист на верх пода.
• (10-11) То же, но с монтажом варочной плиты.
• (12-16) То же, на 15-м ряду поднимают арку.
• (17-18) Между ними прокладывают вязальную проволоку. Идет сужение свода.
• (19-21) Заканчивают устройство лежанки.
• (22) Отсюда начинают подъем дымохода.

Как видно из схемы, в этой работе нет ничего, требующего особых знаний и хитрого инструмента.

Сколько стоит построить русскую печь с лежанкой из кирпича

Для возведения русской печи с лежаком своими руками достаточно знать цену использованных материалов:

• Потребность в кирпиче на такой очаг, отапливающий площадь от 30 до 50 м2, – 1800 шт. При средней цене за единицу в пределах 22-25 рублей стоимость материала для кладки – 45 тыс. руб.
• Шамотный кирпич для топки (50 шт.) – 3 тыс. руб.
• Комплект металлических деталей – 25 тыс. руб.

Итого расходы на закупку — 73 тыс. руб.

Если заказать работу у мастера-печника, расценки 2020 года на кладку – примерно 110 рублей за 1 шт. кирпича. Заплатить специалисту нужно будет еще 198 тыс. руб.

Приготовление раствора

Для кладки требуется глиняный раствор нормального типа, который обладает хорошей пластичностью, не растрескивается. Тощий раствор не подходит, так как он сильно крошится, жирный при высыхании растрескивается.

Состав кладочного глиняного раствора будет таким:

1. жирная глина, очень тщательно просеянная – 3 части;
2. речной песок, также просеянный, предварительно прокаленный, — 3-5 частей;
3. чистая вода для замешивания – 1 часть.

После замешивания необходимо получить густой, вязкий, жирный раствор, а вот мягким и текучим он быть не должен.

Для приготовления используются различные способы, самым оптимальным является замачивание глины с последующим добавлением воды. При расчете объема раствора надо учитывать, что при кладке 50 кирпичей с толщиной шва не больше 3-5 мм используется примерно 20 л раствора, но специалисты рекомендуют увеличивать это количество на 15%. Пропорции глиняной смеси составляют 1 часть песка на 2 части глины.

Когда при замешивании раствор по консистенции становится похожим на сметану, его можно использовать для работы. Если на поверхности смеси появляются следы воды, необходимо добавить небольшое количество песка. Для повышения прочности можно использовать обычную соль из расчета 100-250 граммов соли на ведро смеси. При кладке дымохода в раствор надо добавлять цемент из расчета 750 граммов на ведро смеси.

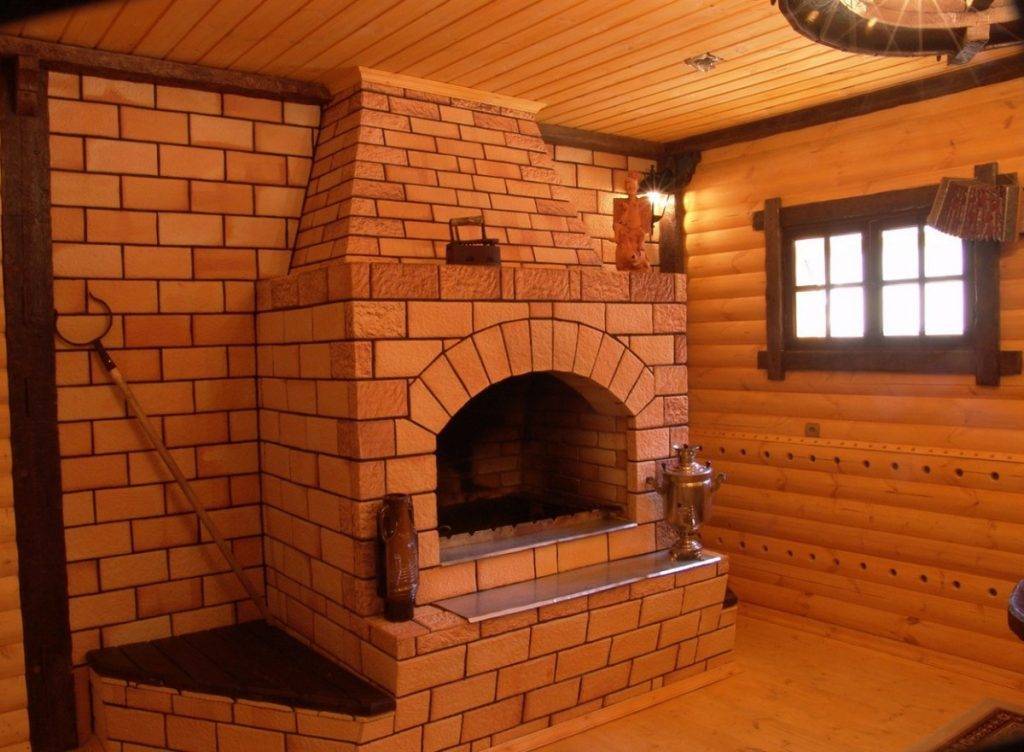

Традиционные русские печи

Несмотря на все разнообразие устройств русских печей, выделяют несколько их основных типов.

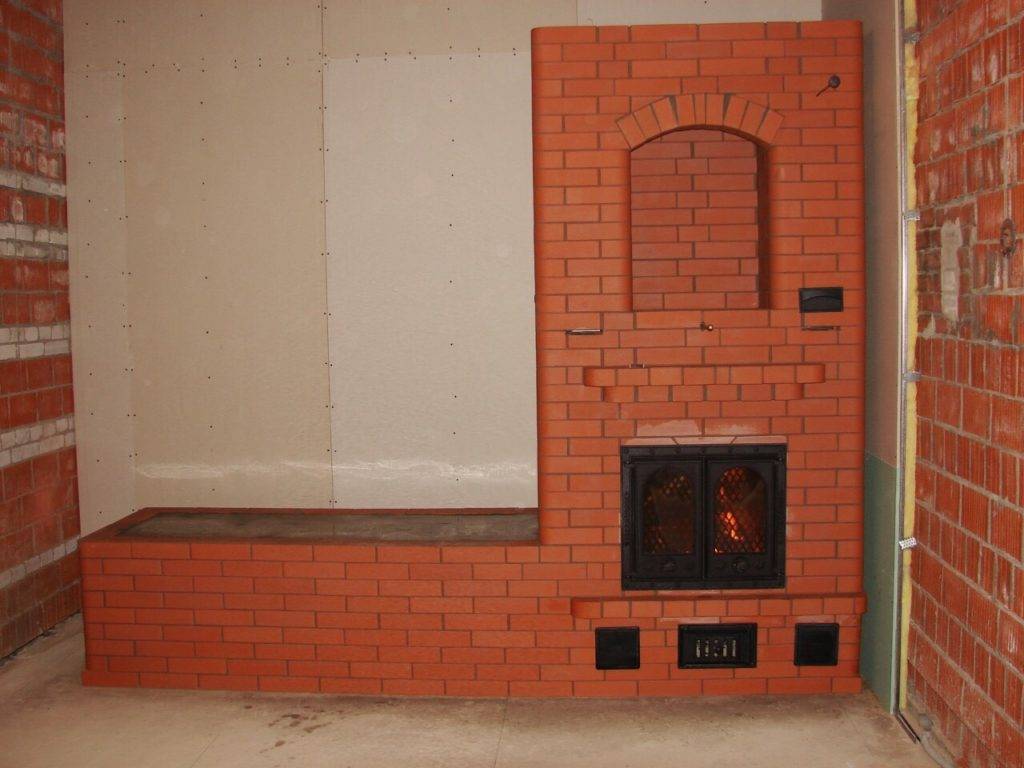

С лежанкой

В русской избе на печах в холодный сезон устраивали обогреваемые спальные места. Пока теплоизоляция стен не отличалась надежностью, такие лежанки старались делать как можно выше, где под потолком собирался теплый воздух. На полати нужно было забираться по лестнице. Вмещали они от 2 до 6 человек.

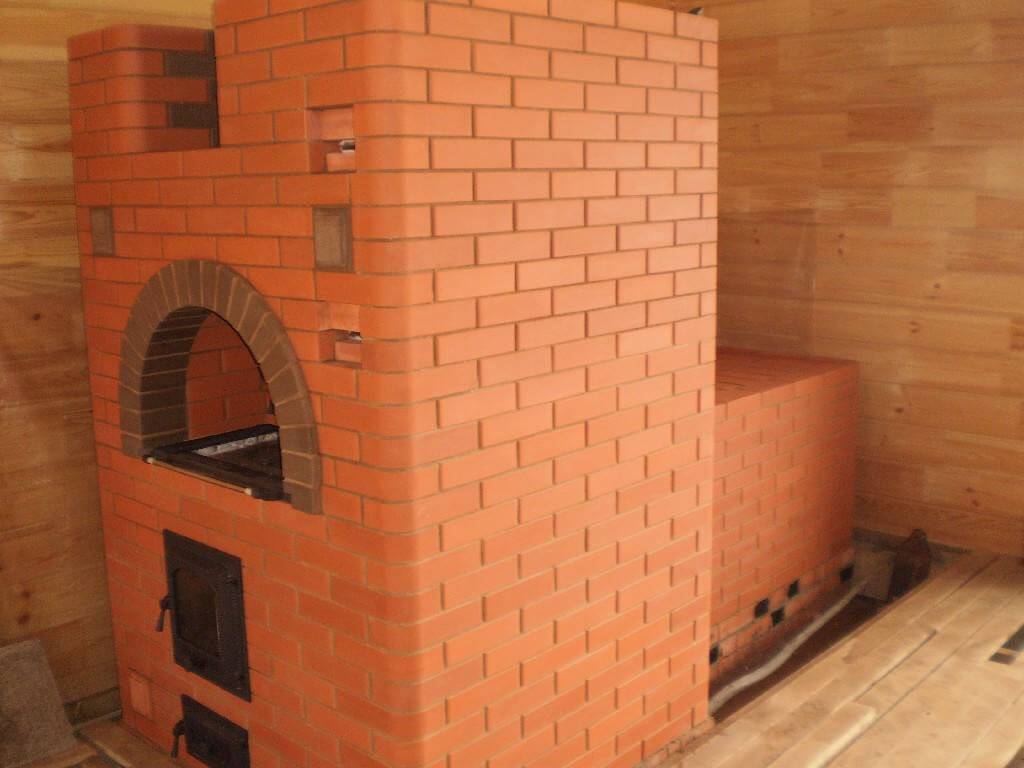

Традиционная русская печь с лежанкой

Позже конструкция зданий улучшилась. Лежанки пристраивали к печам сбоку, пропуская внутри дымовой канал для обогрева. Высота от пола не превышала 0,5 м.

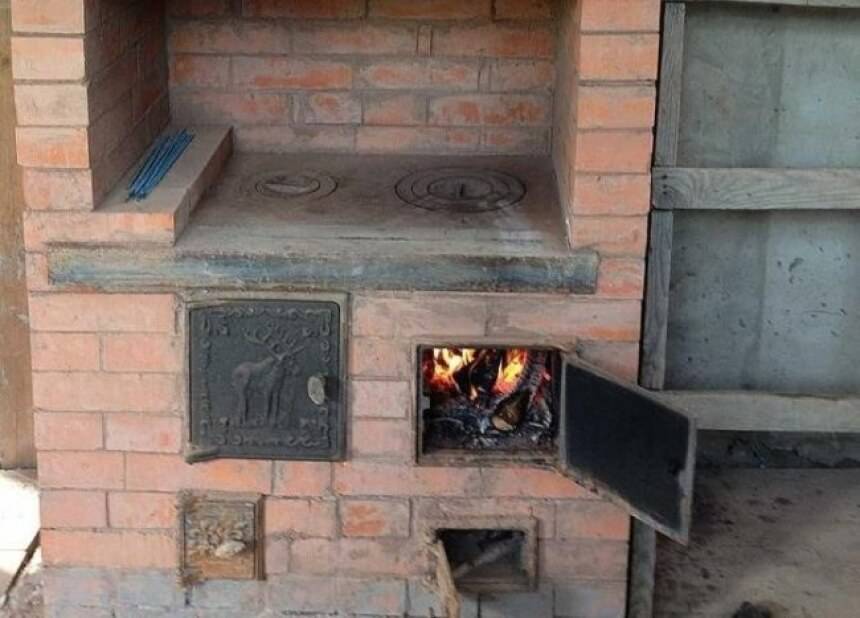

С плитой

Если обогреваемую лежанку к печи не пристраивают, над топкой ставят чугунную плиту. Она исполняет функцию варочной поверхности. В плите заводским способом отлиты прикрываемые крышками конфорки (обычно две). При необходимости крышку можно снять и установить в отверстие казан с едой.

С водогрейной коробкой

Нагревательную коробку для воды с разборным краном встраивают непосредственно в кладку. Как вариант – монтируют металлический клепаный или сварной футляр, куда вставляют короб с водой.

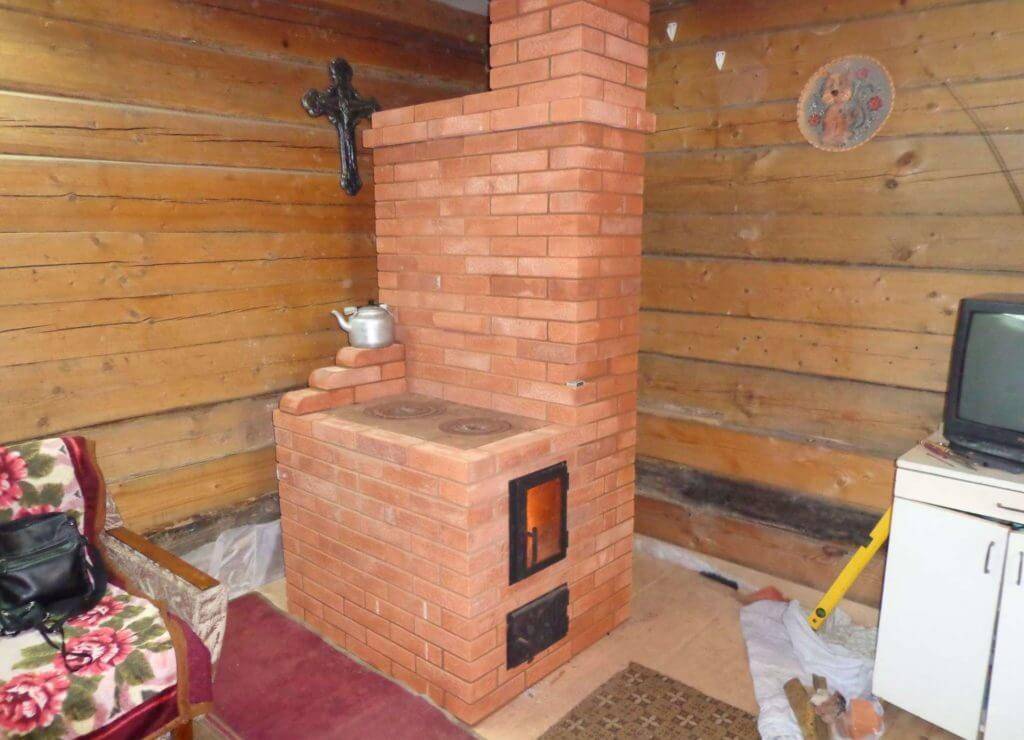

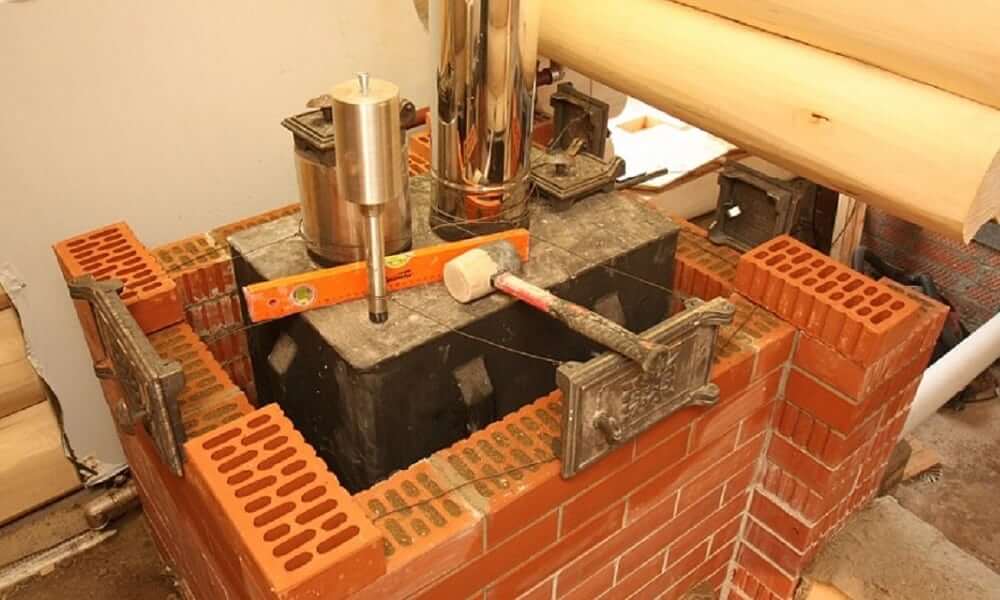

Кладка печей своими руками — шведка порядовка

Традиционно печь шведка своими руками собирается из керамического красного кирпича, причем материал, бывший в употреблении, тут категорически не подойдет. А вот шамотный кирпич подойдет для топки.

Кроме того, еще до начала работы придется подготовить такие основные элементы печи, как:

• поддувало,
• духовка,
• топочная конструкция,
• колосники и задвижки,
• дверцы под прочистку,
• а также стальную полоску.

Причем необходимое для работы количество материалов для каждого конкретного случая будет определяться габаритами и вариантом порядовки печи.

кладка печей шведка В любом случае фундамент должен быть чуть больше габаритов будущей печи. Для него используется бетон, который послойно заливается между битым кирпичом и щебнем. После заливки последнего слоя, в обязательном порядке прокладывается слой гидроизоляции. Только после этого можно начинать выполнение кладки кирпичей порядовки, смотрите чертежи и схемы.

Окончание кладки и просушка печи

После окончания кладки печь перед эксплуатацией необходимо просушить. Сушат печь в два приема: сначала естественной сушкой в течение одной-двух недель при открытых дымовых задвижках, топочных и поддувальных дверках и при открытых дверях дома. (В сырую холодную погоду дымоходы печи можно сушить тёплым воздухом от электрокалорифера ) Затем печь сушат огневой сушкой также одну-две недели. Печь при этом топят утром и вечером небольшими охапками мелко нарубленных сухих дров — по 4-5 кг. От традиционных берёзовых дров, выделяющих достаточно много смолы и сажи, необходимо отказаться. Лучше топить осиновыми дровами или другими, не выделяющими сажи.

Полезные советы по кладке печи

1. Выкладывают печь шведку своими руками из керамического красного кирпича, причем в этом случае подойдет исключительно новый материал, но, ни в коем случае, не побывавший в употреблении;
2. Чтобы такая печь служила исправно и долго, фундамент под нее должен быть чуть больше, чем габариты самой печи;
3. Чтобы максимально увеличить адгезию на поверхности кирпичей, каждый из них непосредственно перед укладыванием на протяжении нескольких секунд поласкают в чистой воде, удаляя с нее частицы пыли;
4. Чтобы используемые в кладке половинки и трех-четверки кирпича были ровными, для их изготовления прибегают к помощи болгарки. Их размеры и количество определяются в соответствии с порядовкой будущей печи шведки;
5. Металл и кирпич характеризуются различными характеристиками при расширении тепла. Поэтому при их соседней установке непременно должен присутствовать зазор хотя бы в пол сантиметра.

отопительные печи шведки

печи кирпича шведка

печи шведка для дома

печи шведки чертежи

печь из кирпича шведка фото

печь отопительная шведка из кирпича

печь порядовка

печь шведка с плитой

печь шведка

печь шведка порядовка

печь шведка кладка

печь шведка порядовка

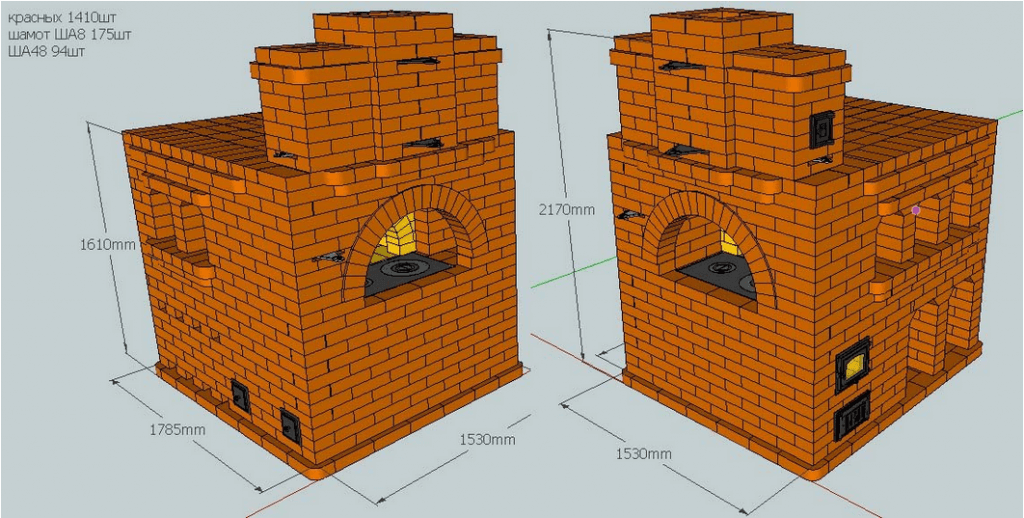

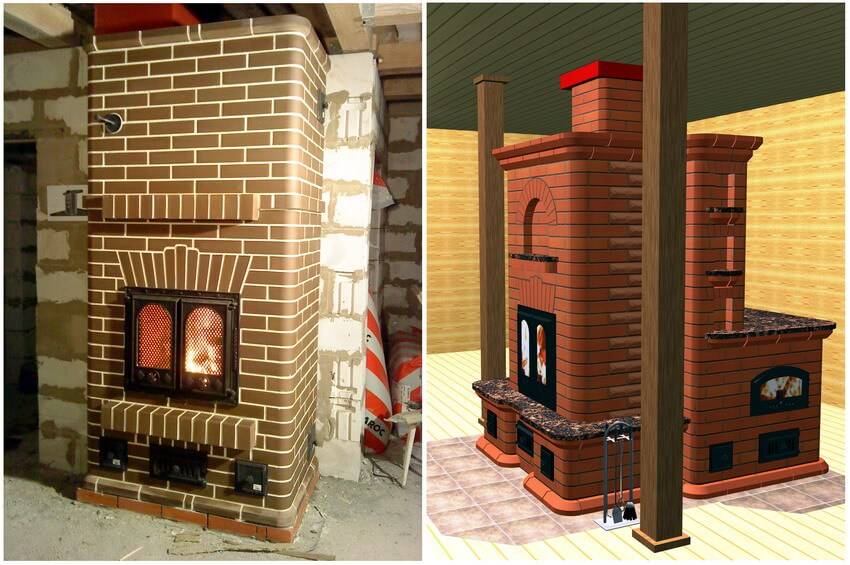

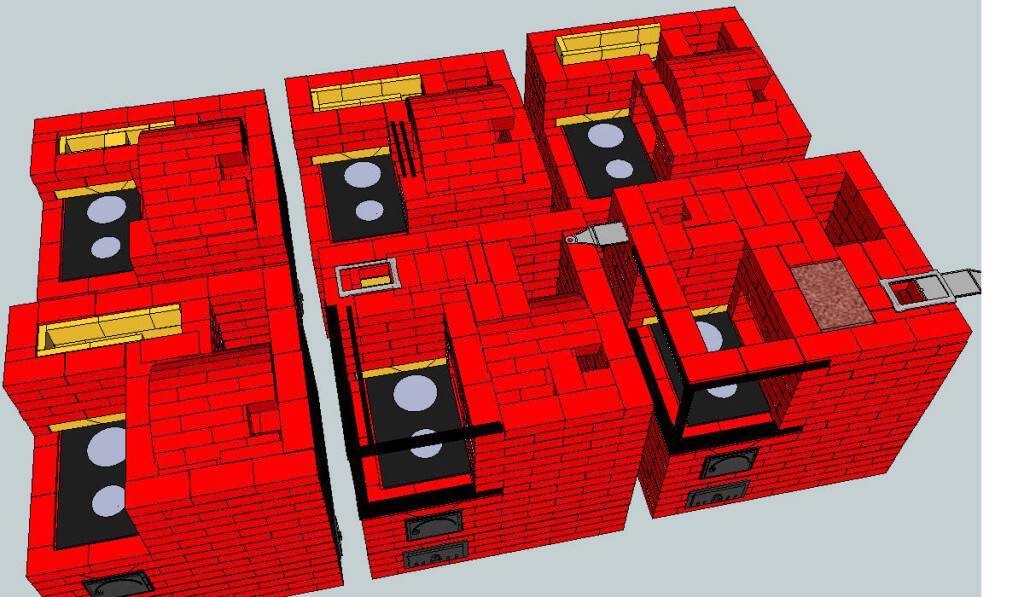

Проекты печи

Проект печки с подтопком лучше выбрать еще на этапе планирования жилого дома, чтобы привязывать фундамент устройства элементам здания с целью создания печных отверстий в потолке и чердачном перекрытии. Необходимо учесть правила пожарной безопасности. Заказчик может выбрать тип и дизайн печи, а также определиться с ее функционалом.

Среди самых популярных проектов отопительных устройств:

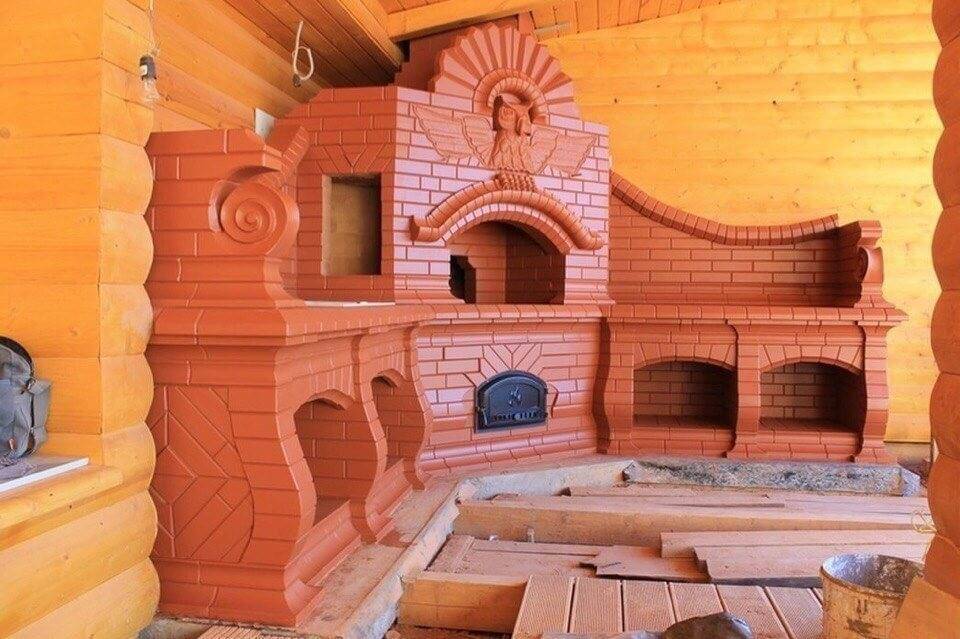

1. Печи-барбекю. Устанавливаются в садовых беседках, жилых домах и пунктах общественного питания.
2. Печи-камины. Камин моментально нагревает помещение, а печь помогает сохранить тепло долгое время.
3. Комплексы — объединение 2 или более печей. Их преимущество — возможность обогреть даже большую площадь.
4. Печи с нижним и боковым прогревом. Такие устройства имеют трубный канал по центру дымосборника.
5. Печи с котлом водяного отопления. Удобны в том случае, если дом имеет большое количество помещений.
6. Простые отопительные приборы.
7. Отопительно-варочные конструкции. Чаще всего имеют двухъярусную систему дымооборотов. Дымовые газы поступают сначала в нижнюю часть печи, а потом в верхнюю. Такое отопление помогает сохранить тепло долгое время.

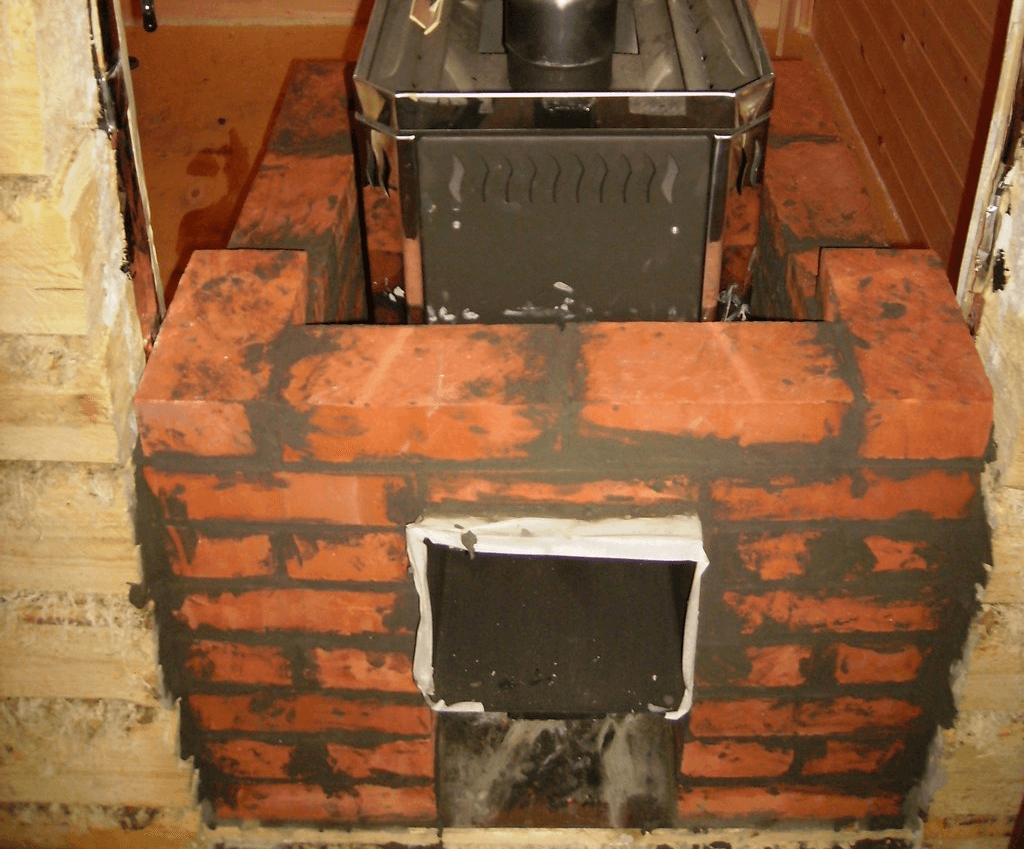

8. Банные печи.

При выборе проекта нужно обратить внимание на детали: на конкретные размеры, указанные в схеме, на полное и точное описание каждого шага строительства, на комментарии и разъяснения. Для того чтобы было проще строить печь, советуем ознакомиться с проектами приборов в таких журналах и книгах, как:

Для того чтобы было проще строить печь, советуем ознакомиться с проектами приборов в таких журналах и книгах, как:

Для того чтобы было проще строить печь, советуем ознакомиться с проектами приборов в таких журналах и книгах, как:

• «Дом»;
• «Сам»;
• «Делаем сами»;
• «Советы профессионалов»;
• А.М. Шепелев «Кладка печей своими руками»;
• Я.Г. Порфирьев «Печные работы»;
• П.И. Воропай «Как сложить печь».

Выбор материала

Для строительства необходимы следующие материалы:

Красный керамический кирпич. Нужно заранее проверить, чтобы он был хорошо обожжен, имел высокое качество плотности

Особенно важно подобрать правильные кирпичи для пода (ровные, гладкие, одинаковой высоты). Раствор

В его состав должны входить просеянная жирная глина, речной песок и чистая вода. Чугунные детали: топочная, поддувальная, прочистная, вентиляционная дверцы, колосниковая решетка, вьюшка, заслонка, плита и две конфорки, водогрейная коробка

В его состав должны входить просеянная жирная глина, речной песок и чистая вода. Чугунные детали: топочная, поддувальная, прочистная, вентиляционная дверцы, колосниковая решетка, вьюшка, заслонка, плита и две конфорки, водогрейная коробка.

Подготовка места

Фундамент нужно сделать таким, чтобы он мог выдержать большие нагрузки. Именно поэтому его лучше проектировать параллельно с самим домом, т. к. построить фундамент в уже имеющемся сооружении будет тяжело.

Профессионалы обычно придерживаются стандартной технологии: делают выступ между кромкой фундамента и кладкой не менее 0,5 м.

После того как сооружение будет готово, необходимо уложить пропитанный особым составом картон в два слоя в качестве гидроизоляционного материала. Чтобы достичь лучшего результата, выбирают крепкие кирпичи без разломов, делают тонкие швы (до 5 мм).

Инструменты и материалы для кладки русской печи с лежанкой и плитой

Перед тем, как приступать к работе, следует приготовить конструктивные элементы, наличие которых предусматривает ранее оформленная схема русской печи с лежанкой. При стандартной конструкции агрегата этот список включает:

• чугунную плиту с 2 или 4 конфорками;
• дверцу для топочного проёма (14*25 см);
• дверцу для проёма поддувальной камеры (13*13 см);
• колосниковую решётку (26*28 см);
• 2 регулировочные задвижки (24*26 см);
• дверцу с технологическим отверстием для вьюшки (не менее 22*22 см);
• стальной бак для воды (40*26*28 см)
• мягкую проволоку для обвязки;
• обрезки угловой, кровельной или листовой стали.

Что касается инструмента, для строительства печи своими руками понадобятся:

• ведро;
• лопата;
• черпак;
• ёмкости для приготовления глины и строительного раствора;
• уровень и отвес;
• кельма (мастерок);
• молоток;
• мочальная кисть.

Для возведения отопительного агрегата средних размеров понадобится 1500-2000 шт керамического кирпича, а также глина и песок для строительной смеси общим объёмом не менее 100 вёдер.

Финальные работы

Вы своими силами возвели отличный и многофункциональный камин для дома с лежанкой. На него приятно не только любоваться, камин способен обогреть помещение и долго сохранять тепло даже после того, как процесс горения закончился. В этом заслуга полностью принадлежит материалу. Кирпич обладает большой теплоемкостью и способен накапливать тепло.

Само наличие печи в доме требует от дизайна помещения соответственного исполнения. Неплохо кирпичная печь без отделки смотрится на фоне деревянных или отделанных под дерево конструкций. В данном случае необходимо соблюсти все правила пожарной безопасности. При подъеме дымохода сквозь потолочное перекрытие придется установить теплозащитный пояс. Это избавит не только от возможного пожара, но и от деформации материала потолка.

Современные стили отделки помещения потребуют того же и от камина. Здесь можно применять разные материалы на вкус хозяина. Исключением служат те, которые неустойчивы к повышенной температуре. Но если одна из основных функций печи заключается в обогреве, что вероятнее всего, то лучше кирпич не закрывать, а дать ему возможность полноценно отдавать тепло в комнату.

Выбираем порядовку

Печь с лежанкой – это в первую очередь правильно, корректно выбранная схема, порядовка. Именно от неё зависит то, насколько эффективен, полезен и безопасно установлен будет такой отопительный прибор в доме.

Большой просторный лежак хорошо прогревается и отдаёт часть тепла в помещение

Большой открытый очаг выполняет отопительную функцию частично и предназначается для приготовления еды

Печи с лежанкой и варочной плитой также можно использовать для комфортного отдыха, сушки ягод, грибов, одежды, обуви.

Кроме того, кирпичные печи с лежанкой обеспечивают более эффективное, равномерное отапливание помещений. Самыми лучшими являются отопительные агрегаты, в основе которых лежат топочные камеры, оборудованные функцией длительного горения. Также топки длительного горения относятся к категории самых эффективных, экономичных, в плане расхода дров и других видов твёрдого топлива.

Расчет и изготовление фундамента

Даже под русскую печь маленьких размеров нужен прочный фундамент. Простого усиления пола будет недостаточно, надо сооружать конструкцию из небольших железобетонных блоков, камня или заливать армированную бетонную плиту. Она должна быть обособлена от фундамента дома. Для определения глубины опоры нужно провести оценку типа грунта, уровня его промерзания и высоты почвенных вод.

Мнение эксперта Николай Давыдов Печник с 15-летним стажем

Например, в Московской области, почва зимой промерзает примерно на 1,4 метра. Значит и фундамент под печь должен быть не меньшей глубины. Ширина и длина должна превышать размеры основания корпуса печи не менее, чем на 15 — 20 см.

Таким образом под малую русскую печь этой модели размеры фундамента будут следующие:

• ширина — 130 см;
• длина — 150 см;
• высота — 160 см.

Соответственно для сооружения монолитной плиты потребуется 3,0 м3 бетона. Его можно купить на заводе с БРУ или изготовить самостоятельно, закупив для этих целей:

• цемента М400 — 0,97 т;
• песка — 1,6 м³;
• щебня — 3,2 м³.

Сами работы ведут в следующей последовательности:

• копают котлован глубиной 1,75 — 1,8 м;
• уплотняют дно и отсыпают слой щебня в 15 см;
• устанавливают опалубку из необрезной доски с прокладкой гидроизоляционного материала по её внутренним поверхностям;
• монтируют армокаркас из двух рядов металлической сетки с размером ячейки 15х15 мм, которые соединяют между собой вертикальными отрезками арматуры;
• заливают бетонную смесь в опалубку с послойным уплотнением методом трамбования или штыкования для удаления воздушных пузырьков;
• выравнивают верхнюю плоскость конструкции.

Опалубку можно демонтировать примерно через неделю, а дальнейшие работы по гидроизоляции проводят по истечение 25 — 28 дней, когда бетон наберёт полную прочность.

Материалы

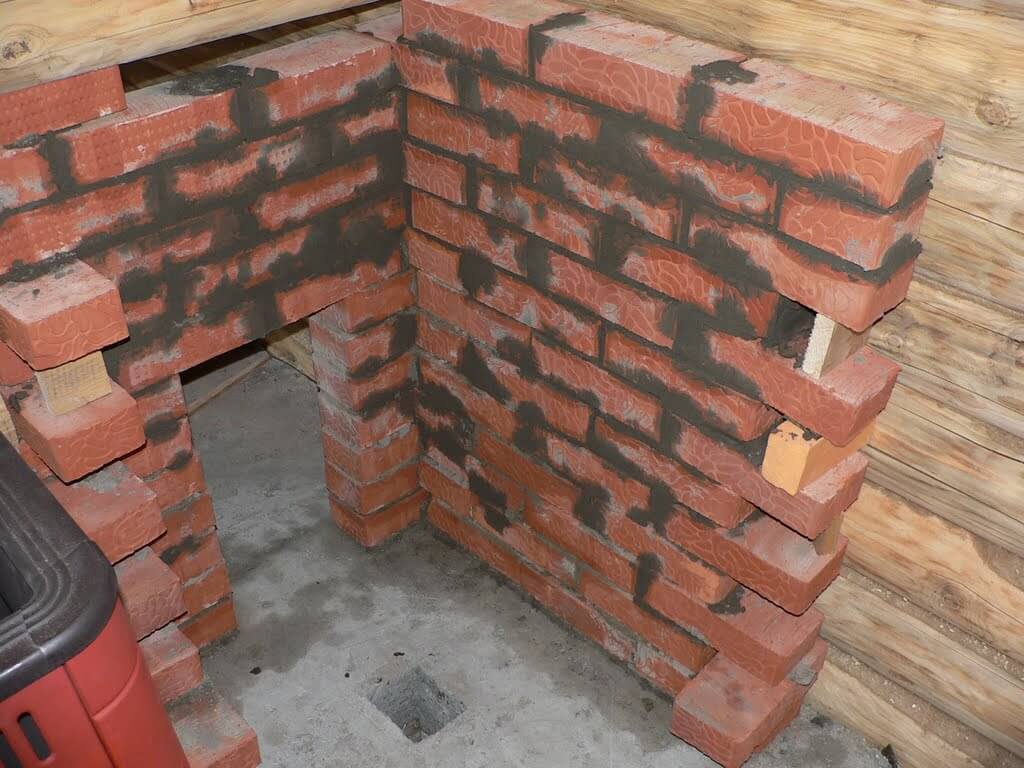

Конструкция самого опечья выполняется из глиняного обыкновенного кирпича на цементно-песчаном растворе на основе цемента М400, пропорцией: 1 часть цемента и 3 части песка. Необходимую подвижность раствора можно проверить, поместив часть его на штык лопаты под углом 45°. В этом положении готовый раствор стекать не должен. Перед началом кладки кирпичи вымачивают для лучшего сцепления с раствором.

Для всей конструкции печи потребуется примерно от 1500 до 2500 штук кирпича, в том числе и огнеупорного, в зависимости от высоты помещения и конструкции крыши. Потребление глины и песка в растворе составляет около 80 ведер. Из печной фурнитуры потребуются: вьюшки, задвижки и полудверки.

Вьюшка устанавливается между хайлом и трубой, чтобы перекрыть проход горячим газам из горнила для сохранения тепла в печи. В месте установки вьюшки делается проем для закладки полудверки, которая может использоваться и как естественная вентиляция помещения.

Заслонки для печи необходимы для того, чтобы прикрывать устье, регулируя тепловой процесс в печи.

Задвижка устанавливается над вьюшкой, чтобы регулировать тягу в трубе и предотвращать возможность холодному воздуху из трубы опускаться вниз.

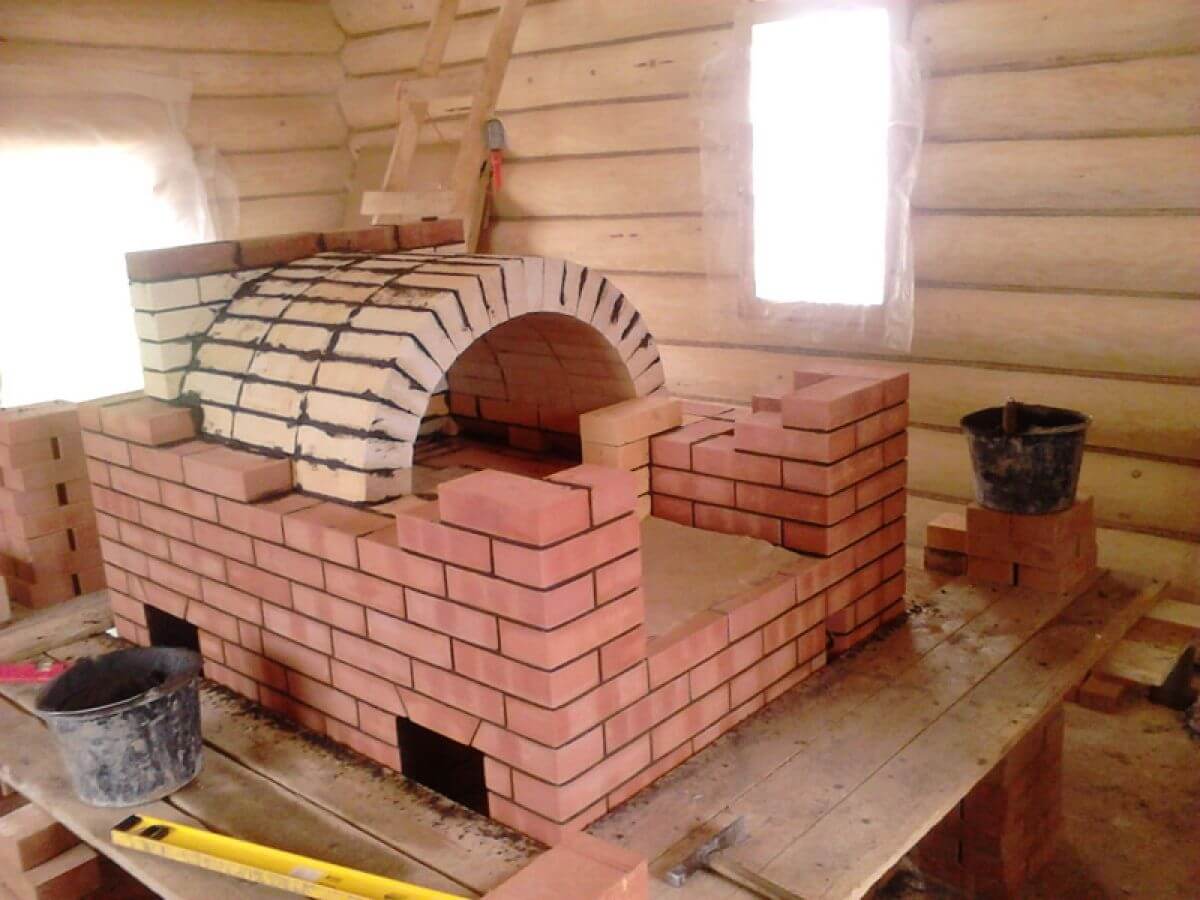

Русская печь с лежанкой своими руками

Прежде, чем заниматься подготовкой материалов и инструментария, подготавливаем чертежи с порядовкой. На чертежах должно быть отражено количество кирпичей, фурнитура, размеры.

Фундамент

Варианты фундаментов:

— бутобетонный;

— кирпичный;

— железобетонный из блоков 40х20х20;

— монолитный армированный – наиболее распространенный и простой.

1. Роем котлован под фундамент. Размер фундамента равен размеру основания печи, плюс 15-20 см.

2. Закладываем подушку фильтрующую. Укладываем на дно котлована влажный песок. Утрамбовываем его до тех пор, пока он не перестанет оседать, периодически подсыпая новую порцию.

3. На слой песка укладываем щебенку, некрупные куски битых кирпичей, вновь тонкий слой песка, увлажняем, утрамбовываем. Далее насыпаем еще один слой щебня толщиной около десяти сантиметров, утрамбовываем его.

4. Накрываем щебень двумя листами гидроизоляции.

5. Устанавливаем опалубку. Для этого доски или фанеру устанавливаем в котлован. При этом между стенками котлована и «коробкой» оставляем расстояние 10 см. Доски страхуем подпорками и сильно увлажняем, чтобы древесина не вытянула влагу из раствора.

6. Чтобы проложить арматуру, заливаем в опалубку 4-5 см цементного раствора. Пока цемент схватывается, связываем проволокой металлические прутья строго перпендикулярно. Расстояние от концов прутьев до опалубки 1-2 см.

7. Замешиваем раствор из цемента (1 часть), песка (3 части) и щебня (5 частей). Раствор заливаем слоями по 20 см. Каждый из них утрамбовываем, используя вибропресс или ручную трамбовку.

8. Когда раствор схватится, накрываем его гидроизоляцией (брезент, рубероид и т.п.).

Готовим материалы

Для того чтоб построить классическую печку понадобятся: порядка восьмидесяти ведер цемента, соответствующее количество мелкого песка, глины, 1700 штук кирпича, вьюшка с полудверкой и задвижка (отверстие внутри 26х24 см).

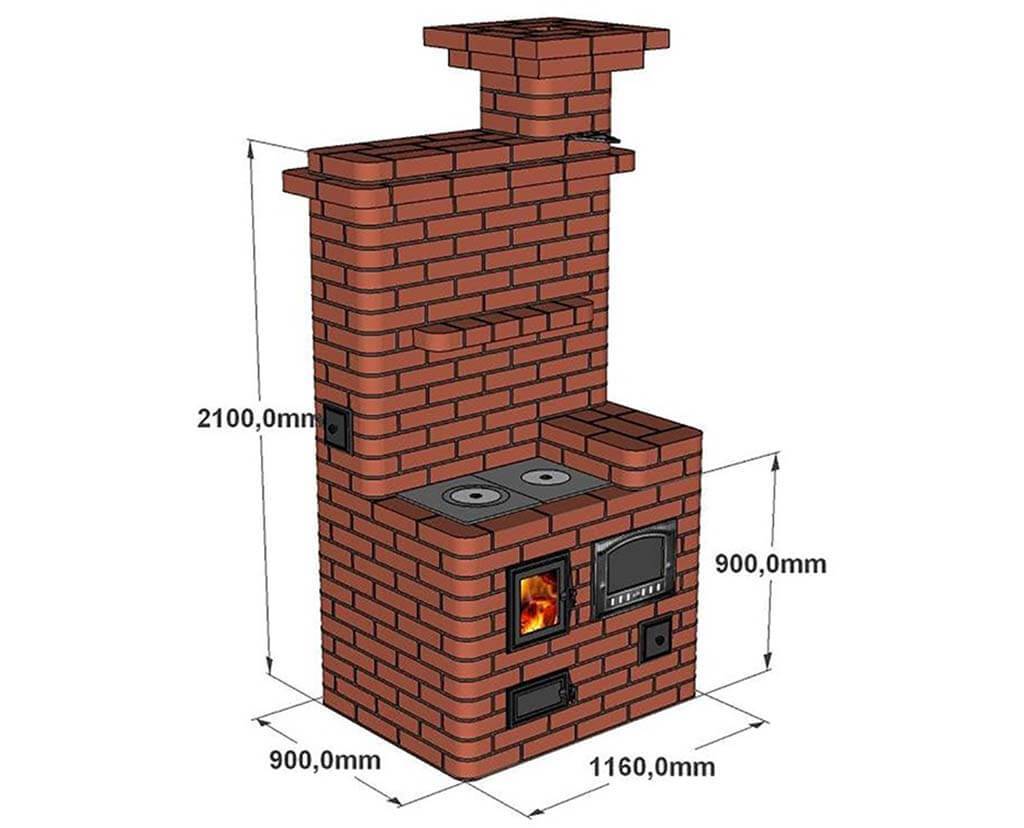

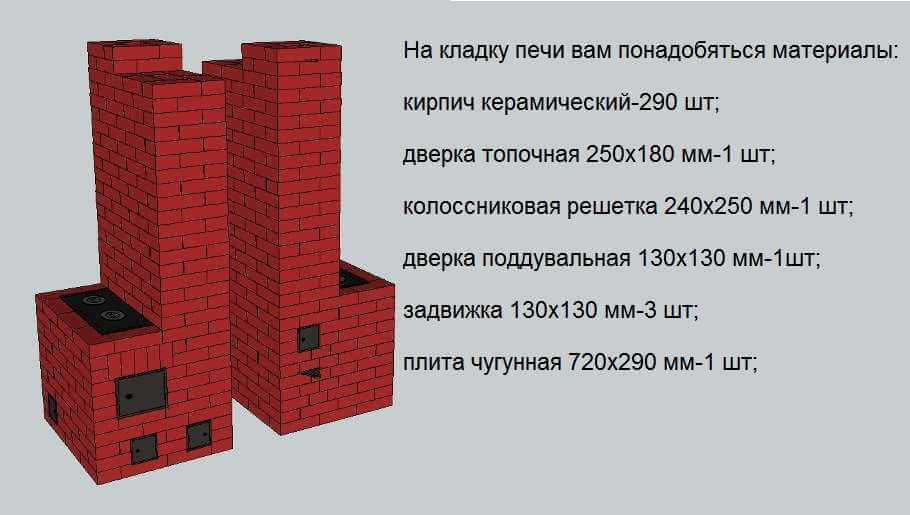

Печь шведка с лежанкой

Альтернативой массивной русской печи станет компактная и стильная печь шведка с лежанкой. Для постройки используйте:

• глину;
• красные кирпичи;
• огнеупорные шамотные кирпичи;
• дверцу для поддува;
• топочную дверцу;
• задвижку;
• прочистную дверцу;
• стальную полосу;
• шамотный мертель;
• чугунную плиту;
• решетку для колосника;
• стальной уголок.

Из сопутствующих инструментов понадобится:

• ведро;
• кельма;
• черпак;
• молоток;
• уровень;
• лопата.

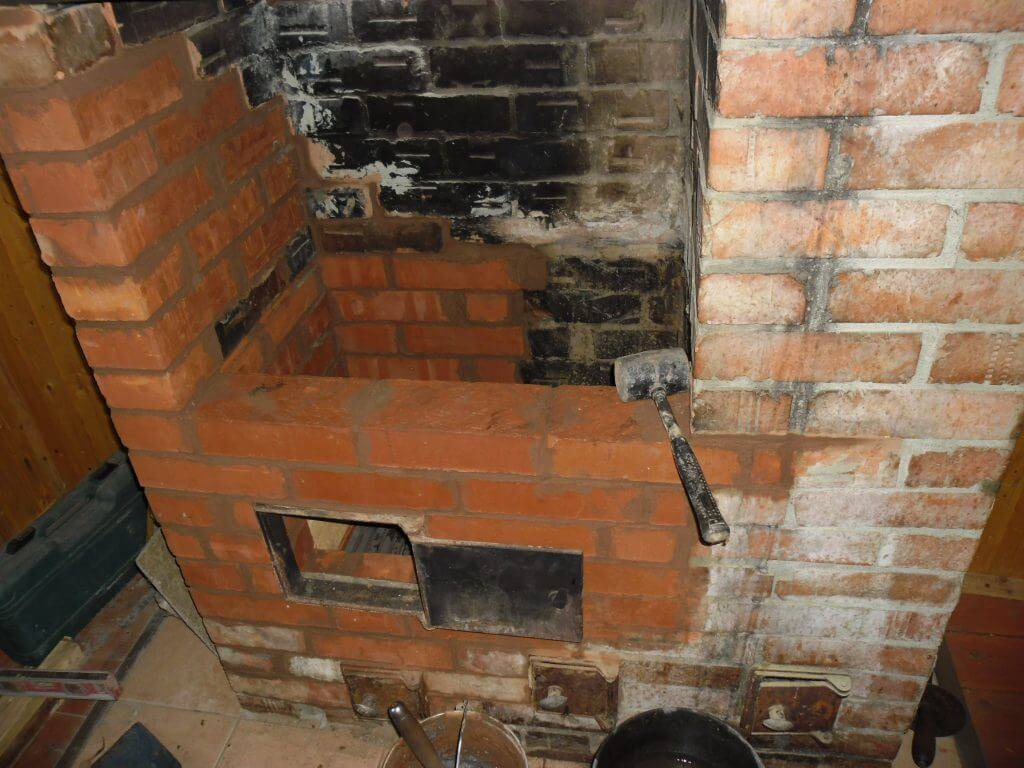

Порядовка

1-2 ряды. Кладка на фундамент с взаимной перевязкой швов.

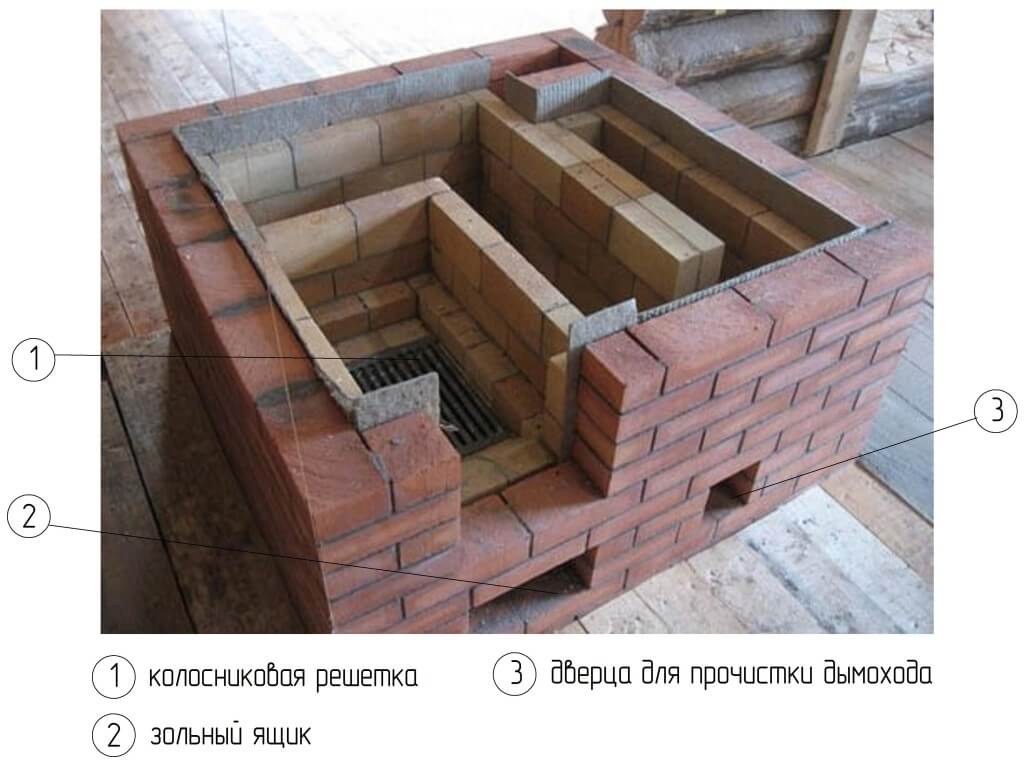

3 ряд. Закладываются прочистная и поддувальная дверцы.

4 ряд. Выкладывается зольник.

5 ряд. Перекрытие дверцы поддува и прочистной.

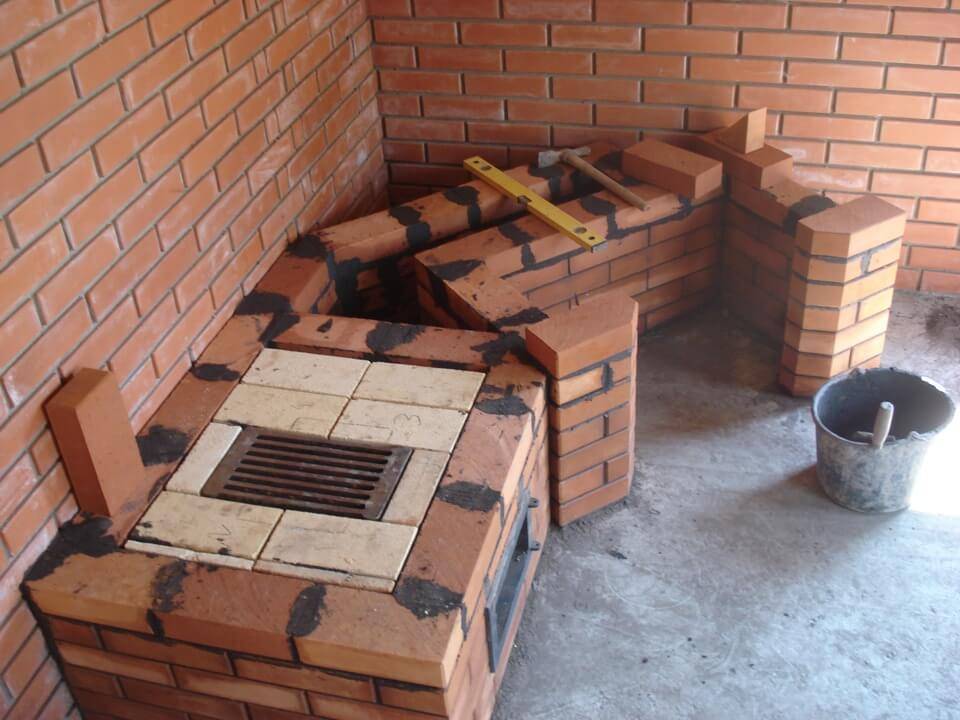

6 ряд. Перекрываются газоходы топчана, устанавливается колосниковая решетка, при этом оставляется зазор, который засыпается песком. При нагреве решетка будет расширяться, что приведет к деформации.

7 ряд. Устанавливается дверка топки. Предварительно рамку нужно обмотать 5-ти миллиметровым слоем асбеста.

8 ряд. Завершается кладка топчана, необходимо внимательно осуществлять перевязку швов.

9 ряд. Устанавливается прочистная дверца.

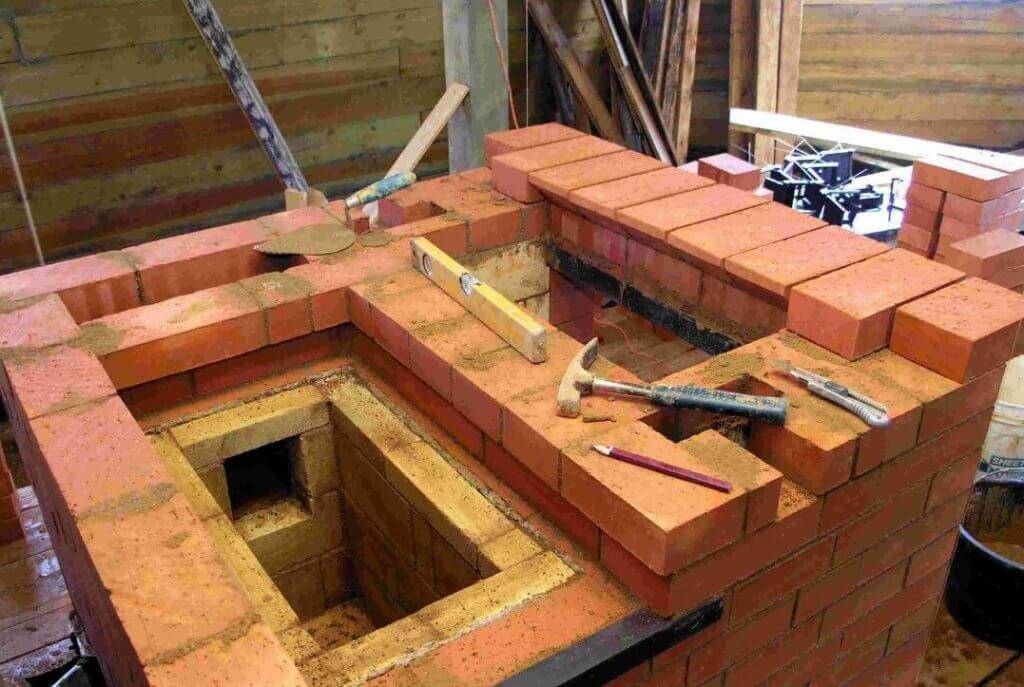

10 ряд. Стесать кирпич для топочной камеры нужно так, чтобы у неё получилась форма воронки.

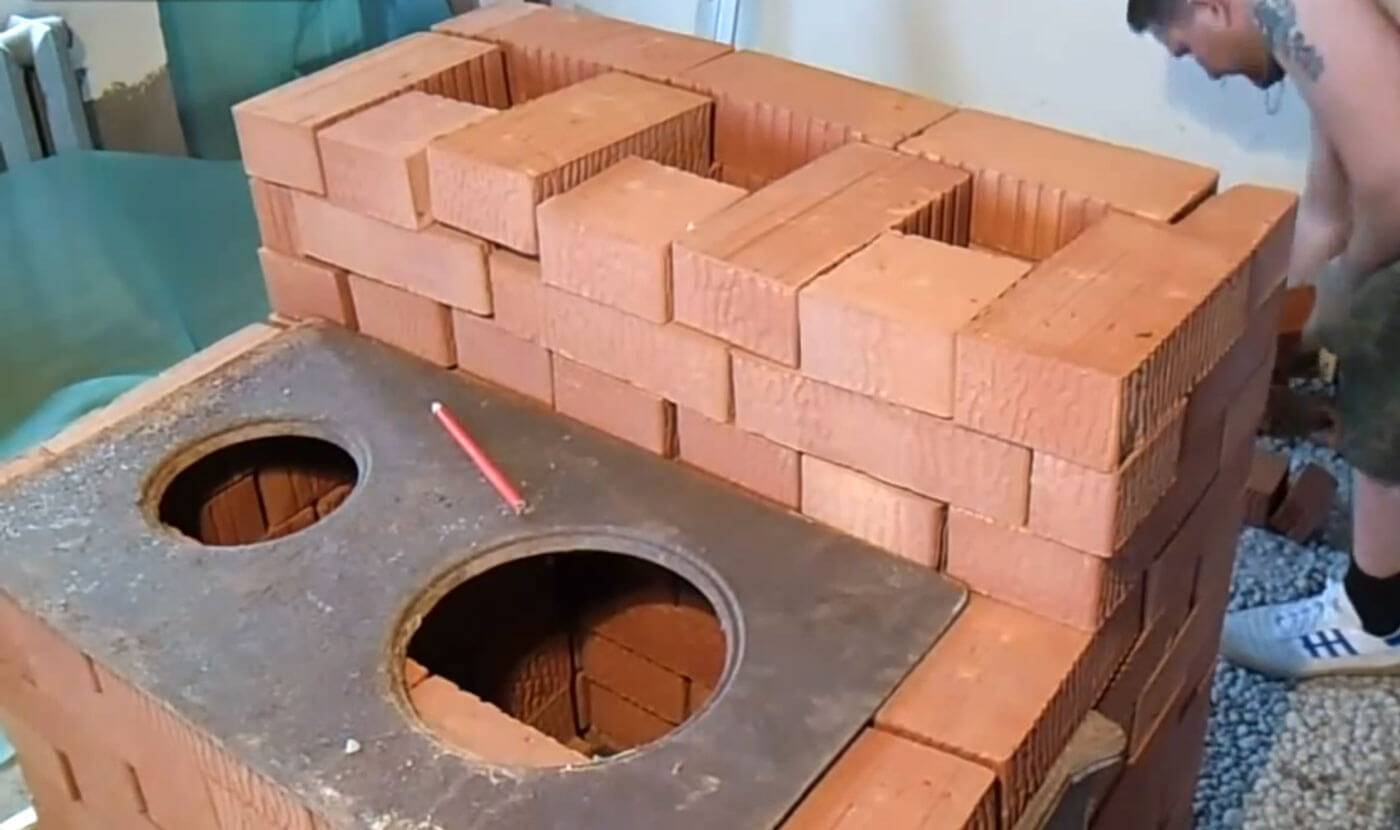

11 ряд. Пазы по периметру плиты вытесываются с учетом зазора. Устанавливать саму варочную поверхность необходимо на раствор из глины, смешанной с алебастром. При установке используйте уровень.

12 ряд. Перекрываются газоходы, которые проходя через топку и варочную плиту, направляются в отопительный щиток.

13 — 22 ряды. Выкладываются со строгим соблюдением перевязки швов. В последнем ряду устанавливается задвижка для зимнего хода.

23-26 ряды. Выкладывается отопительный щиток.

27 ряд. При использовании раствора из асбеста и глины устанавливается общая задвижка. Для этого в кирпичах необходимо высечь углубление для рамки с расчетом на расширение.

28 ряд. Перекрывается один из двух газоходов, размер второго должен быть 12×18 см.

29 ряд. Необходимо сделать напуск в 5 см по всей площади.

30 ряд. Выкладывается дымовой канал 12×19 см.

31 ряд. Из 5 кирпичей нужно создать дымовой канал площадью 13×26 см. Кирпичи можно слегка стесать для плавного выхода отходящих газов.

31. Возводится дымовая труба.

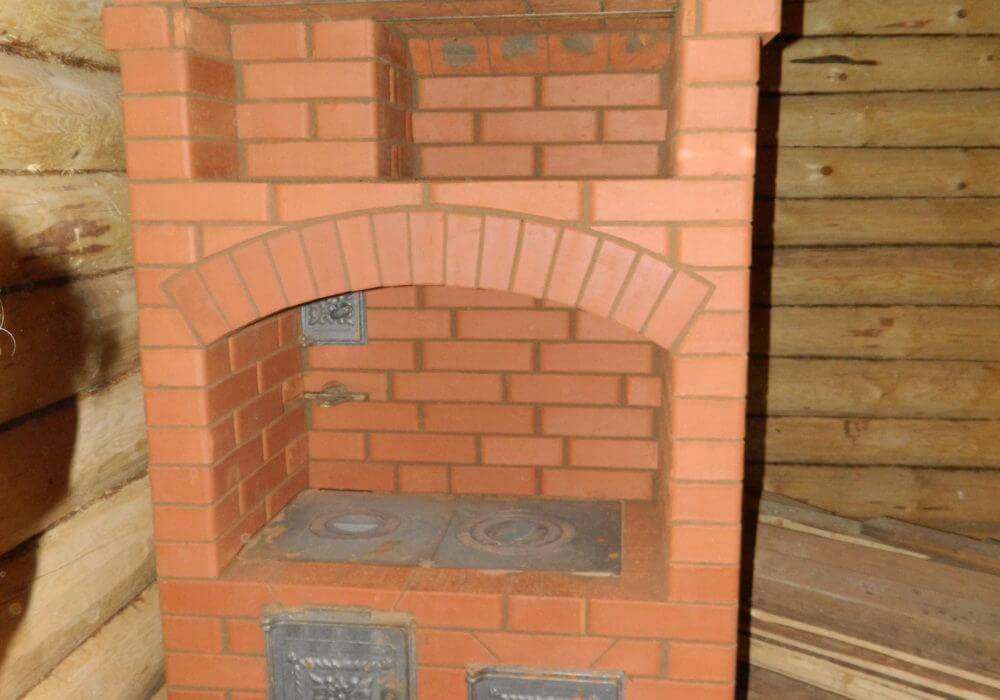

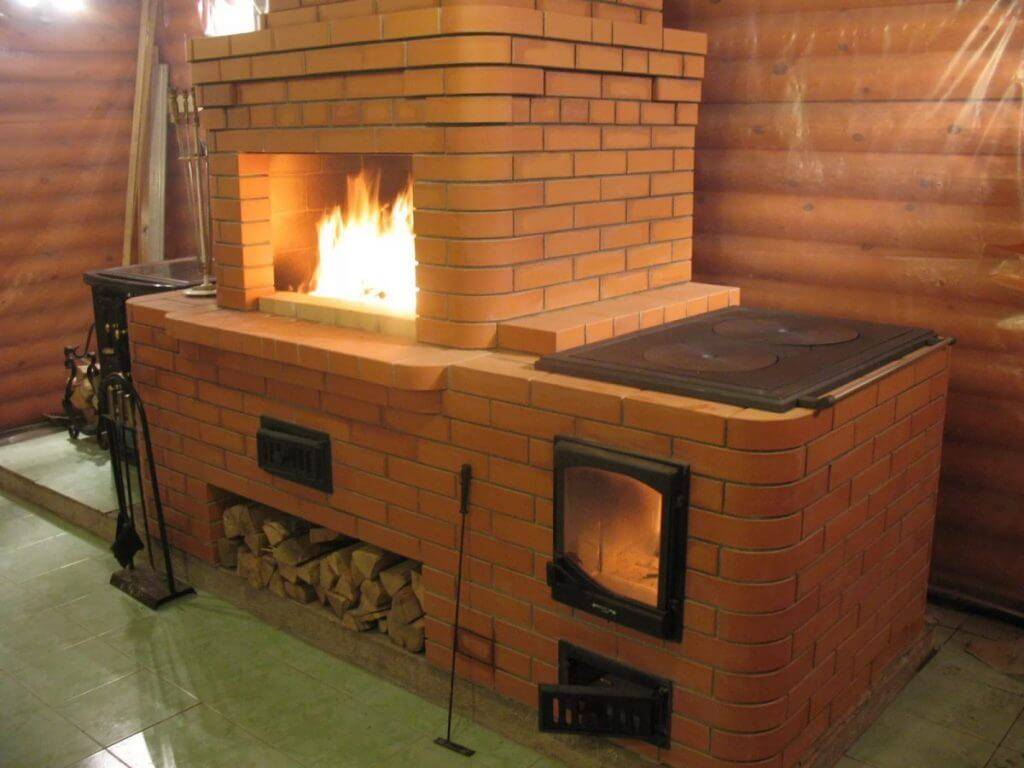

Русская печь с плитой и обогревательным щитком

При постройке простого дымохода большая часть тепла, вырабатываемого печью, теряется впустую. Горячие газы и дым выходят прямо на улицу, в то время как могли бы использоваться для обогрева дома. В случае установки плиты ситуация улучшается, т. к. часть тепла уходит на её разогрев и остаётся в помещении.

Чтобы увеличить эффективность отопления строятся обогревательные щитки. По конструкции это кирпичная стенка, располагающаяся над горнилом и варочной плитой.

Её особенность — проложенные внутри каналы для выхода дыма. Благодаря их протяжённости, раскалённые газы по пути к дымоходу передают большую часть своего тепла стенкам щитка и продолжают длительное время согревать воздух в доме.

Важно! Каналы щитка обязательно оборудуются заслонками и предусматривают прямой выход дыма наружу. Это имеет большое значение в летний период, когда дополнительный обогрев дома не требуется и создаёт некомфортные условия во время использования печи для приготовления пищи

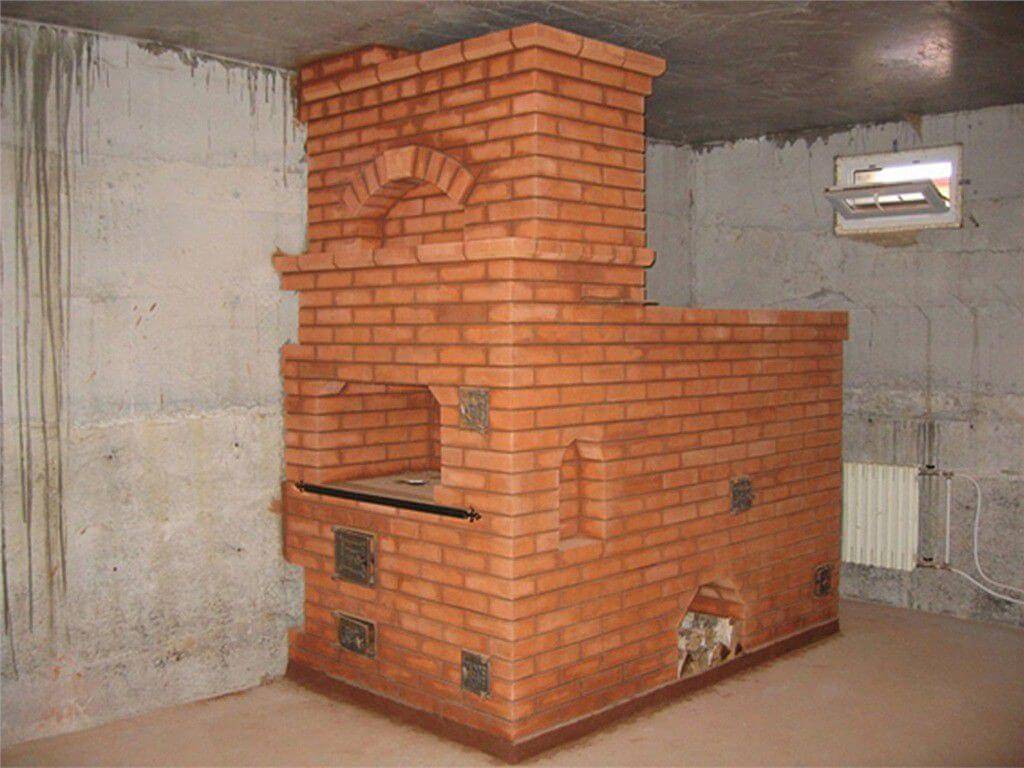

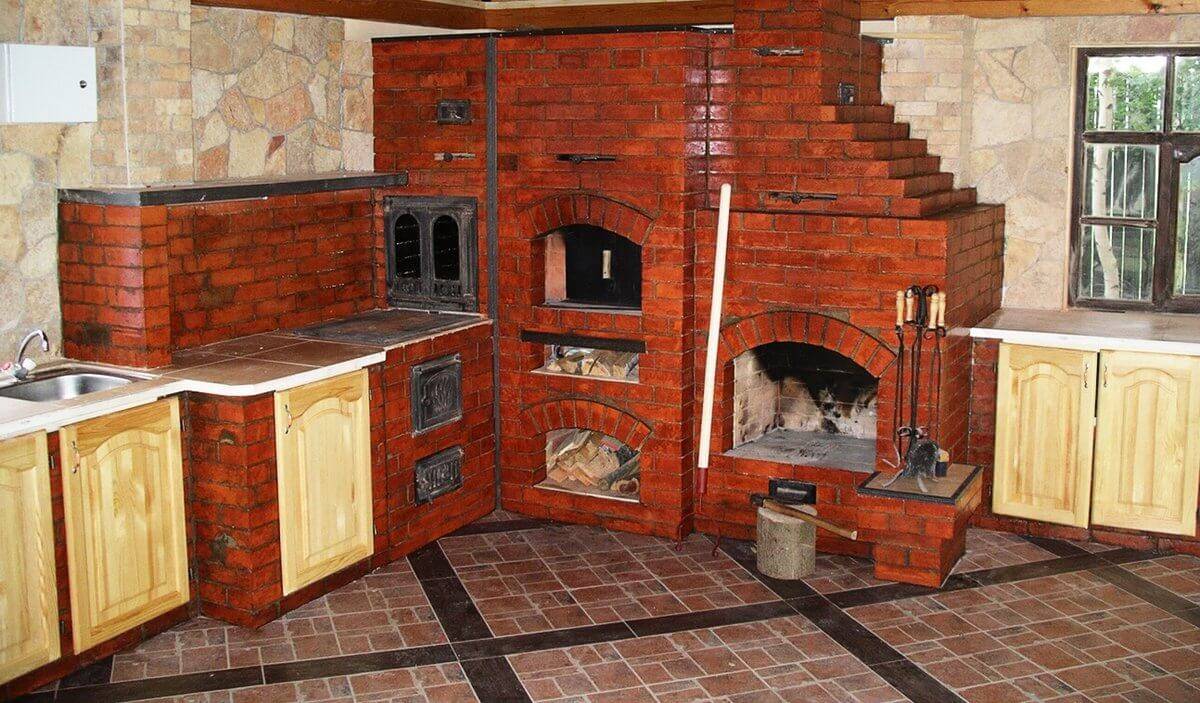

Преимущества русской печи с лежанкой для деревенского дома

Полноценная русская печка многофункциональна, она используется:

• для обогрева дома;
• для приготовления пищи;
• в качестве спального места;
• для эффективного лечения ряда заболеваний.

Теплоотдача прибора достигает 75—80%, по этому показателю устройство может сравниться лишь с газовыми котлами, работающими на магистральном топливе.

Тепло, выделяемое русской печью, не сушит воздух, не сжигает кислород и равномерно распределяется по всем помещениям. За счет высокой теплоемкости материалов комфортная температура в доме держится до 12 часов после последней закладки дров.

Крепкий и спокойный сон на печной лежанке придает сил, помогает бороться с простудой. При ревматизме, радикулите и иных заболеваниях опорно-двигательного аппарата боль отступает практически сразу. Устройство не только кормит и греет, она еще и лечит!

Прибор легко использовать. Топить его можно как дровами, древесными отходами, углем, так и прессованными материалами в брикетах, стоимость которых, как правило, невысока.

Срок эксплуатации устройства практически неограничен. Русская печка добавляет колорит в интерьер любого дома, даже в современном коттедже она станет центром внимания и местом, вокруг которого будет собираться компания для приятного времяпровождения.

Важно! Постройка имеет и свои недостатки, к ним можно отнести необходимость заготовки сырья для отопления
