Расчет сечения медных проводов и кабелей
Подсчитав нагрузку и определившись с материалом (медь), рассмотрим пример расчета сечения проводов для отдельных групп потребителей, на примере двухкомнатной квартиры.
Как известно, вся нагрузка делится на две группы: силовую и осветительную.
В нашем случае основной силовой нагрузкой будет розеточная группа, установленная на кухне и в ванной. Так как там устанавливается наиболее мощная техника (электрочайник, микроволновка, холодильник, бойлер, стиральная машина и т.п.).
Для этой розеточной группы выбираем провод сечением 2.5мм2. При условии, что силовая нагрузка будет разбросана по разным розеткам. Что это значит? Например, на кухне для подключения всей бытовой техники нужно 3-4 розетки подключенных медным проводом сечением 2.5 мм2 каждая.
Если вся техника подключается через одну единственную розетку, то сечения в 2.5 мм2 будет недостаточно, в этом случае нужно использовать провод сечением 4-6 мм2. В жилых комнатах для питания розеток можно использовать провод сечением 1.5 мм2, но окончательный выбор нужно принимать после соответствующих расчетов.
Питание всей осветительной нагрузки выполняется проводом сечением 1.5 мм2.
Необходимо понимать, что мощность на разных участках электропроводки будет разной, соответственно и сечение питающих проводов тоже разным. Наибольшее его значение будет на вводном участке квартиры, так как через него проходит вся нагрузка. Сечение вводного питающего провода выбирают 4 – 6 мм2.
При монтаже электропроводки применяют провода и кабели марки ПВС, ВВГнг, ППВ, АППВ.
Выбор сечения кабеля по мощности
Вот мы добрались и до сути нашей статьи. Однако всё, что было выше, упускать нельзя, а значит и мы умолчать не могли.
Если попытаться изложить мысль логично и по-простому, то через каждое условное сечение проводника может пройти ток определенной силы. Заключение это вполне логичное и теперь лишь осталось узнать эти соотношения и соотнести для разных диаметров провода, исходя из его типоряда.
Также нельзя умолчать, что здесь, при расчете сечения по току, в «игру вступает» и температура. Да, это новая составляющая – температура. Именно она способна повлиять на сечение. Как и почему, давайте разбираться.
Все мы знаем о броуновском движении. О постоянном смещении ионов в кристаллической решетке. Все это происходит во всех материалах, в том числе и в проводниках. Чем выше температура, тем больше будут эти колебания ионов внутри материала. А мы знаем, что ток — это направленное движение частиц.
Так вот, направленное движение частиц будет сталкиваться в кристаллической решетке с ионами, что приведет к повышению сопротивления для тока.
Чем выше температура, тем выше электрическое сопротивление проводника. Поэтому по умолчанию, сечение провода для определенного тока принимается при комнатной температуре, то есть при 18 градусах Цельсия. Именно при этой температуре приведены все справочные значения в таблицах, в том числе и наших.
Несмотря на то, что алюминиевые провода мы не рассматриваем в качестве проводов для электропроводки, по крайней мере, в квартире, тем не менее, они много где применяются. Скажем для проводки на улице. Именно поэтому мы также приведем значения зависимостей сечения и тока и для алюминиевых проводов.
Итак, для меди и алюминия будут следующие показатели зависимости сечения провода (кабеля) от тока (мощности). Смотрите таблицу.

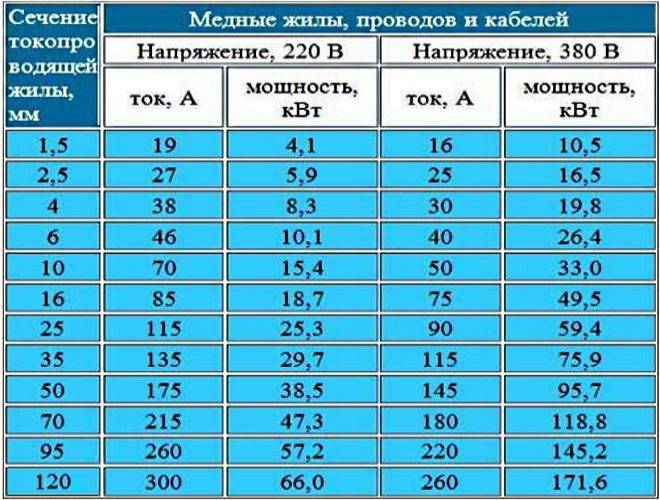

Таблица проводников под допустимый максимальный ток для их использования в проводке:
С 2001 года алюминиевые провода для проводки в квартирах не применяются. (ПЭУ)
Да, здесь как заметил наш читатель, мы фактически не привели расчета, а лишь предоставили справочные данные, сведенные в таблицу, на основании этих расчетов. Но смеем вас замерить, что для расчетов необходимо перелопатить множество формул, и показателей. Начиная от температуры, удельного сопротивления, плотности тока и тому подобных.
Поэтому такие расчеты мы оставим для спецов. При этом необходимо заметить, что и они не являются окончательными, так как могут незначительно разнится, в зависимости от стандарта на материал и запаса провода по току, применяемого в разных странах.
А вот о чем мы еще хотели бы сказать, так это о переводе сечения провода в диаметр. Это необходимо, когда имеется провод, но по каким-то причинам маркировки на нем нет. В этом случае по диаметру провода можно вычислить сечения и наоборот из сечения диаметр.
Как выбрать сечения кабеля?
Существует ещё несколько критериев, которым должно соответствовать сечение используемых проводов:
- Длина кабеля. Чем больше провод по длине, тем большие в нём наблюдаются потери тока. Это происходит опять-таки в результате увеличения сопротивления, нарастающего по мере увеличения длины проводника. Особенно это ощущается при использовании алюминиевой проводки. При применении медных проводов для организации электропроводки в квартире, длина, как правило, не учитывается — стандартного запаса в 20–30% (при скрытой проводке) с лихвой достаточно, чтобы компенсировать возможные увеличения сопротивления, связанные с длиной провода.
- Тип используемых проводов. В бытовом электроснабжении используются 2 типа проводников — на основе меди или алюминия. Медные провода качественнее и обладают меньшим сопротивлением, но зато алюминиевые дешевле. При полном соответствии нормам, алюминиевая проводка справляется со своими задачами не хуже медной, так что необходимо тщательно взвесить свой выбор перед покупкой провода.
- Конфигурация электрощита. Если все провода, питающие потребителей, подключены к одному автомату, то именно он и будет являться слабым местом в системе. Сильная нагрузка приведёт к нагреву клеммных колодок, а несоблюдение номинала к его постоянному срабатыванию. Рекомендуется разделять электропроводку на несколько «лучей» с установкой отдельного автомата.
Для того, чтобы определить точные данные для выбора сечения кабелей электрической проводки, необходимо учитывать любые, даже самые незначительные параметры, такие как:
- Вид и тип изоляции электрической проводки;
- Длина участков;
- Способы и варианты прокладки;
- Особенности температурного режима;
- Уровень и процент влажности;
- Максимально возможная величина перегрева;
- Разница в мощностях всех приемников тока, относящихся к одной и той же группе. Все эти и многие другие показатели позволяют значительно увеличить эффективность и пользу от использования энергии в любых масштабах. Кроме того, правильные расчеты помогут избежать случаев перегревания или быстрого истирания изоляционного слоя.
Для того, чтобы правильно определить оптимальное кабельное сечение для любых человеческих бытовых нужд, необходимо во всех общих случаях использовать стандартизированные следующие правила:
- для всех розеток, которые будут монтироваться в квартире, необходимо использовать провода с соответствующим сечением в 3,5 мм²;
- для всех элементов точечного освещения необходимо использовать кабеля электрической проводки с сечением в 1,5 мм²;
- что же касается приборов повышенной мощности, то для них следует использовать кабеля с сечением в 4-6 мм².
Если в процессе монтажа или расчетов возникают некоторые сомнения, лучше не действовать вслепую. Идеальным вариантом будет обратиться к соответствующей таблице расчетов и стандартов.
Таблица: Сечение кабеля для закрытой и открытой проводки
Видео: Как выбрать сечение провода?
Расчёт мощности потребителей
Каждую электрическую сеть в квартире или доме можно условно поделить на участки (помещения). В зависимости от того, какие приборы планируется использовать на том или ином участке делается расчёт электропроводки. Обычно зоны электропроводки для каждого автомата разделены между собой на каждое помещение квартиры или дома. Один участок проводки на одну комнату, второй на другую, а третий на кухню и ванную комнату. Особняком в данной ситуации стоят такие мощные потребители как электроплитки, духовые шкафы, водонагреватели, котлы отопления. Такая техника требует выделенной линии питания, поэтому в современных домах, предназначенных для использования с электрическими плитами, для обеспечения питания прибора выведен отдельный автоматический выключатель.
Рассчитать требуемый ток для того или иного участка проводки достаточно просто. Для этого используется формула I=P/U, в соответствии с которой I — сила тока, P — мощность (в ваттах) всех работающих электрических приборов на этой линии, U — напряжение сети (является стандартным — 220 вольт). Для расчета необходимо сложить мощности тех электроприборов, которые планируется использовать на линии, после чего разделить полученную сумму на 220. Отсюда и получаем силу тока, в соответствии с которой надо будет выбрать кабель определенного сечения.
В качестве примера возьмем участок (комната) и рассчитаем для неё автомат и кабель необходимого сечения. В комнате одновременно будут работать:
- пылесос (1300 Вт);
- электроутюг (1000 Вт);
- кондиционер (1300 Вт);
- компьютер (300 Вт).
Сложим данные показатели (1300+1000+1300+300 = 3900 Вт) и разделим их на 220 (3900/220 = 17.72). Получается, что сила тока равна 17.72, подбираем для этого оптимальное сечение кабеля исходя из таблицы, берем медный кабель с сечением 2.5 мм или 4 мм квадратных (обязательно берем с запасом) и автомат с номинальным током защиты в 20 ампер.
Стоит упомянуть, что не стоит выбирать автоматический выключатель с завышенным показателем номинального тока, так как при перегрузке электрической сети (превышении показателей длительно-допустимого тока для определенного провода) начнется возгорание проводки. Номинал автомата должен быть соответствовать величине длительно-допустимого тока проводника или быть меньше.
Опытные электрики неоднократно говорят о том, что не стоит устанавливать кабели небольшого сечения из-за их дешевизны, следует выбирать кабель с запасом во избежание перегрузки электрического участка и возгорания проводки. А вот выбирать мощный автомат противопоказано!
Проводка монтируется один раз, заменить её сложно, а произвести замену выключателя в случае значительно возросшей нагрузки в разы проще.
На данный момент появляется все больше мощных электрических приборов, поэтому стоит заранее позаботиться, вдруг вы решите использовать более мощный пылесос или же добавить в помещение какой-то дополнительный прибор.
О выборе марки кабеля для домашней электропроводки
Делать квартирную электропроводку из алюминиевых проводов на первый взгляд кажется дешевле, но эксплуатационные расходы из-за низкой надежности контактов со временем многократно превысят затраты на электропроводку из меди. Рекомендую делать проводку исключительно из медных проводов! Алюминиевые провода незаменимы при прокладке воздушной электропроводки, так как они легкие и дешевые и при правильном соединении служат надежно продолжительное время.
А какой провод лучше использовать при монтаже электропроводки, одножильный или многожильный? С точки зрения способности проводить ток на единицу сечения и монтажа, одножильный лучше. Так что для домашней электропроводки нужно использовать только одножильный провод. Многожильный допускает многократные изгибы, и чем тоньше в нем проводники, тем он более гибкий и долговечнее. Поэтому многожильный провод применяют для подключения к электросети нестационарных электроприборов, таких как электрофен, электробритва, электроутюг и все остальных.
После принятия решения по сечению провода встает вопрос о марке кабеля для электропроводки. Тут выбор не велик и представлен всего несколькими марками кабелей: ПУНП, ВВГнг и NYM. Кабель ПУНП с 1990 года, в соответствии с решением Главгосэнергонадзора «О запрете применения проводов типа АПВН, ППБН, ПЕН, ПУНП и др., выпускаемых по ТУ 16-505. 610-74 вместо проводов АПВ, АППВ, ПВ и ППВ по ГОСТ 6323-79*» к применению запрещен.
Кабель ВВГ и ВВГнг – медные провода в двойной поливинилхлоридной изоляции, плоской формы. Предназначен для работы при температуре окружающей среды от −50°С до +50°С, для выполнения проводки внутри зданий, на открытом воздухе, в земле при прокладке в тубах. Срок службы до 30 лет. Буквы «нг» в обозначении марки говорят о негорючести изоляции провода. Выпускаются двух-, трех- и четырехжильные с сечением жил от 1,5 до 35,0 мм2. Если в обозначении кабеля перед ВВГ стоит буква А (АВВГ), то жилы в проводе алюминиевые.
Кабель NYM (его российский аналог – кабель ВВГ), с медными жилами, круглой формы, с негорючей изоляцией, соответствует немецкому стандарту VDE 0250. Технические характеристики и область применения, практически одинаковые с кабелем ВВГ. Выпускаются двух-, трех- и четырехжильные с сечением жил от 1,5 до 4,0 мм².
Как видите, выбор для прокладки электропроводки не велик и определяется в зависимости от того, какой формы кабель более подходит для монтажа, круглой или плоской. Кабель круглой формы удобнее прокладывается через стены, особенно если делается ввод с улицы в помещение. Понадобится просверлить отверстие чуть больше диаметра кабеля, а при большей толщине стены это становится актуальным. Для внутренней проводки удобнее применять плоский кабель ВВГ.
При прокладке квартирной электропроводки, как правило, возникает вопрос и о выборе автоматического выключателя, или, как его часто называют, автомата. Этот вопрос и о выборе счетчика, УЗО, дифференциального автомата подробно освещен в статье сайта «Об электрическом счетчике, УЗО и автоматах защиты».

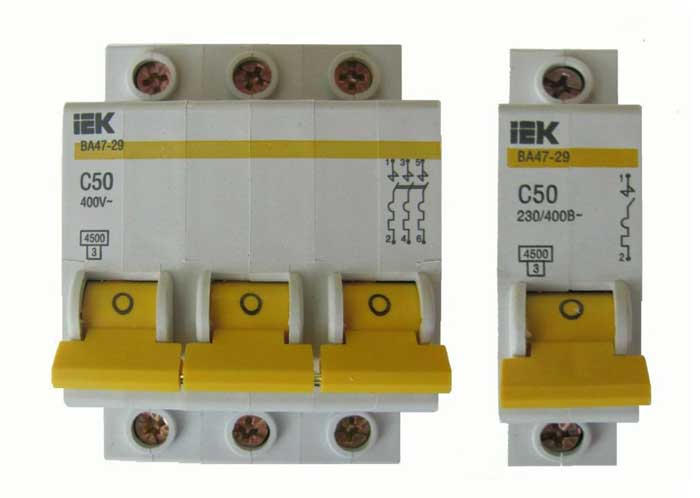

Подбор номинала автоматического выключателя по току и мощности нагрузки
Для выбора подходящего автомата удобно рассчитать силу тока на один киловатт мощности нагрузки и составить соответствующую таблицу. Применив формулу (2) и коэффициент мощности 0.95 для напряжения 220 В, получим:
1000 Вт / (220 В х 0,95) = 4,78 А
Учитывая, что напряжение в наших электросетях нередко не дотягивает до положенных 220 В, вполне корректно принять значение 5 А на 1 кВт мощности. Тогда таблица зависимости силы тока от нагрузки будет выглядеть в таблице 1, следующим образом:
| Мощность, кВт | 2 | 4 | 6 | 8 | 10 | 12 | 14 | 16 |
| Сила тока, А | 10 | 20 | 30 | 40 | 50 | 60 | 70 | 80 |
Данная таблица даёт приблизительную оценку силы переменного тока, протекающего по однофазной электрической сети при включении бытовых электроприборов. При этом следует помнить, что имеется в виду пиковая потребляемая мощность, а не средняя. Эту информацию можно найти в документации, прилагаемой к электротехническому изделию. На практике удобней пользоваться таблицей предельных нагрузок, учитывающей тот факт, что автоматы выпускаются с определённым номиналом по силе тока (таблица 2):
| Схема подключения | Номиналы автоматов по току | |||||||
| 10 А | 16 А | 20 А | 25 А | 32 А | 40 А | 50 А | 63 А | |
| Однофазная, 220 В | 2,2 кВт | 3,5 кВт | 4,4 кВт | 5,5 кВт | 7,0 кВт | 8,8 кВт | 11 кВт | 14 кВт |
| Трёхфазная, 380 В | 6,6 кВт | 10,6 | 13,2 | 16,5 | 21,0 | 26,4 | 33,1 | 41,6 |
Например, если нужно узнать, на сколько ампер нужен автомат под мощность 15 кВт при трёхфазном токе, то ищем в таблице ближайшее большее значение – оно составляет 16,5 кВт, что соответствует автомату на 25 ампер.
В реальности существуют ограничения по выделяемой мощности. В частности, в современных городских многоквартирных домах с электроплитой выделенная мощность составляет от 10 до 12 киловатт, а на входе ставится автомат на 50 А. Эту мощность разумно разбить на группы с учётом того, что самые энергоёмкие приборы концентрируются на кухне и в ванной комнате. На каждую группу ставится свой автомат, что позволяет исключить полное обесточивание квартиры в случае возникновения перегрузки на одной из линий.
В частности, под электроплиту (или варочную панель) целесообразно сделать отдельный ввод и установить автомат на 32 или 40 ампер (в зависимости от мощности плиты и духовки), а также силовую розетку с соответствующим номинальным током. Других потребителей подключать к этой группе не стоит. Отдельная линия должна быть и у стиральной машины, и у кондиционера – для них будет достаточно автомата на 25 А.
На вопрос о том, сколько розеток можно подключить на один автомат, можно ответить одной фразой: сколько угодно. Сами по себе розетки не потребляют электроэнергию, то есть не создают нагрузку на сеть. Нужно лишь позаботиться о том, чтобы суммарная мощность одновременно включаемых электроприборов соответствовала сечению провода и мощности автомата, о чём будет сказано ниже.
Для частного дома или коттеджа вводной автомат подбирается в зависимости от выделенной мощности. Далеко не всем хозяевам удаётся получить желаемое количество киловатт, особенно в регионах с ограниченными возможностями электросетей. Но в любом случае, как и для городских квартир, сохраняется принцип разделения потребителей на отдельные группы.
Вводной автомат для частного дома
Расчёт мощности потребителей
Каждую электрическую сеть в квартире или доме можно условно поделить на участки (помещения). В зависимости от того, какие приборы планируется использовать на том или ином участке делается расчёт электропроводки. Обычно зоны электропроводки для каждого автомата разделены между собой на каждое помещение квартиры или дома. Один участок проводки на одну комнату, второй на другую, а третий на кухню и ванную комнату. Особняком в данной ситуации стоят такие мощные потребители как электроплитки, духовые шкафы, водонагреватели, котлы отопления. Такая техника требует выделенной линии питания, поэтому в современных домах, предназначенных для использования с электрическими плитами, для обеспечения питания прибора выведен отдельный автоматический выключатель.
Рассчитать требуемый ток для того или иного участка проводки достаточно просто. Для этого используется формула I=P/U, в соответствии с которой I — сила тока, P — мощность (в ваттах) всех работающих электрических приборов на этой линии, U — напряжение сети (является стандартным — 220 вольт). Для расчета необходимо сложить мощности тех электроприборов, которые планируется использовать на линии, после чего разделить полученную сумму на 220. Отсюда и получаем силу тока, в соответствии с которой надо будет выбрать кабель определенного сечения.
В качестве примера возьмем участок (комната) и рассчитаем для неё автомат и кабель необходимого сечения. В комнате одновременно будут работать:
- пылесос (1300 Вт);
- электроутюг (1000 Вт);
- кондиционер (1300 Вт);
- компьютер (300 Вт).
Сложим данные показатели (1300+1000+1300+300 = 3900 Вт) и разделим их на 220 (3900/220 = 17.72). Получается, что сила тока равна 17.72, подбираем для этого оптимальное сечение кабеля исходя из таблицы, берем медный кабель с сечением 2.5 мм или 4 мм квадратных (обязательно берем с запасом) и автомат с номинальным током защиты в 20 ампер.
Стоит упомянуть, что не стоит выбирать автоматический выключатель с завышенным показателем номинального тока, так как при перегрузке электрической сети (превышении показателей длительно-допустимого тока для определенного провода) начнется возгорание проводки. Номинал автомата должен быть соответствовать величине длительно-допустимого тока проводника или быть меньше.
Опытные электрики неоднократно говорят о том, что не стоит устанавливать кабели небольшого сечения из-за их дешевизны, следует выбирать кабель с запасом во избежание перегрузки электрического участка и возгорания проводки. А вот выбирать мощный автомат противопоказано!
Проводка монтируется один раз, заменить её сложно, а произвести замену выключателя в случае значительно возросшей нагрузки в разы проще.
На данный момент появляется все больше мощных электрических приборов, поэтому стоит заранее позаботиться, вдруг вы решите использовать более мощный пылесос или же добавить в помещение какой-то дополнительный прибор.
Расчёт номинала вводного автоматического выключателя
Работоспособность устройств и безопасность электрической сети в жилом доме или квартире напрямую зависит от правильного выбора автоматических выключателей, в том числе вводного устройства. Чтобы рассчитать номинал вводного автомата нужно обладать некоторыми электротехническими знаниями.
Для частного дома 380 В 15 кВт
Чтобы произвести расчет вводного автомата для частного дома, необходимо учесть следующие значения: напряжение в сети (U), мощность (P) всех электрических приборов, которые будут работать в сети, поправочный коэффициент, который учитывает одновременное включение электроприборов и качество электропроводки.
Пример расчета:
Допустим, что сумма мощностей всех электроприборов в жилом доме составляет 15 кВт (эта же мощность в России обычно подводится к частным жилым зданиям) при напряжении 380 В. Чтобы рассчитать ток, используем Закон Ома для электрической цепи:
I=P/U;
I=15000/380 = 39, 47 A.
Вводим поправочный коэффициент. Так как все электрические приборы в доме одновременно включаться не будут и, учитывая старую электропроводку, принимаем значение поправочного коэффициента равное 0,85.
Iн=39,47х0,85 = 33,55.
Ближайшие по номиналу значения автоматов: на 32 А и на 40А. Выбираем номинал в наименьшую сторону. И получаем, что для нашего частного дома необходим вводной трехполюсный или четырехполюсный автомат на 32 А.
Для квартиры 220 В
Для квартир с напряжением 220 В расчет вводного автомата аналогичен выбору автомата для частного дома. Единственное различие заключается в том, что изменится мощность и напряжение сети.
Пример расчета:
Допустим, что сумма мощностей будет равняться 10 кВт, поправочный коэффициент примем 0,85, а напряжение, как мы уже знаем, равно 220 В. Тогда:
Iн=10000/220*0,85= 45,45х0,85 = 38,63.
Исходя из полученного значения и округляя номинал к наименьшему, выбираем автоматический выключатель 32 А.
Для чего нужен расчет сечения кабеля
К электрическим сетям предъявляются следующие требования:
- безопасность;
- надежность;
- экономичность.
Если выбранная площадь поперечного сечения провода окажется маленькой, то токовые нагрузки на кабели и провода будут большими, что приведет к перегреву. В результате может возникнуть аварийная ситуация, которая нанесет вред всему электрооборудованию и станет опасной для жизни и здоровья людей.
Если же монтировать провода с большой площадью поперечного сечения, то безопасное применение обеспечено. Но с финансовой точки зрения будет перерасход средств. Правильный выбор сечения провода — это залог длительной безопасной эксплуатации и рационального использования финансовых средств.
Правильному подбору проводника посвящёна отдельная глава в ПУЭ: «Глава 1.3. Выбор проводников по нагреву, экономической плотности тока и по условиям короны».
Осуществляется расчет сечения кабеля по мощности и току. Рассмотрим на примерах. Чтобы определить, какое сечение провода нужно для 5 кВт, потребуется использовать таблицы ПУЭ ( «Правила устройства электроустановок«). Данный справочник является регламентирующим документом. В нем указывается, что выбор сечения кабеля производится по 4 критериям:
- Напряжение питания (однофазное или трехфазное).
- Материал проводника.
- Ток нагрузки, измеряемый в амперах (А), или мощность — в киловаттах (кВт).
- Месторасположение кабеля.
В ПУЭ нет значения 5 кВт, поэтому придется выбрать следующую большую величину — 5,5 кВт. Для монтажа в квартире сегодня необходимо использовать провод из меди. В большинстве случаев установка происходит по воздуху, поэтому из справочных таблиц подойдет сечение 2,5 мм². При этом наибольшей допустимой токовой нагрузкой будет 25 А.
В вышеуказанном справочнике регламентируется ещё и ток, на который рассчитан вводный автомат (ВА). Согласно «Правилам устройства электроустановок«, при нагрузке 5,5 кВт ток ВА должен равняться 25 А. В документе указано, что номинальный ток провода, который подходит к дому или квартире, должен быть на ступень больше, чем у ВА. В данном случае после 25 А находится 35 А. Последнюю величину и необходимо брать за расчетную. Току 35 А соответствуют сечение 4 мм² и мощность 7,7 кВт. Итак, выбор сечения медного провода по мощности завершен: 4 мм².
Чтобы узнать, какое сечение провода нужно для 10 кВт, опять воспользуемся справочником. Если рассматривать случай для открытой проводки, то надо определиться с материалом кабеля и с питающим напряжением.
Расчет сечения провода электропроводки по мощности подключаемых электроприборов
Для выбора сечения жил провода кабеля при прокладке электропроводки в квартире или доме нужно проанализировать парк имеющихся электробытовых приборов с точки зрения одновременного их использования. В таблице представлен перечень популярных бытовых электроприборов с указанием потребляемого тока в зависимости от мощности.
Вы можете узнать потребляемую мощность своих моделей самостоятельно из этикеток на самих изделиях или паспортам, часто параметры указывают на упаковке. В случае если сила потребляемого тока электроприбором не известна, то ее можно измерять с помощью амперметра.
Обычно мощность потребления электроприборов указывается на корпусе в ваттах (Вт или VA) или киловаттах (кВт или kVA). 1 кВт=1000 Вт.
Таблица потребляемой мощности/силы тока бытовыми электроприборами
| Электроприбор | Потребляемая мощность, Вт | Сила тока, А |
|---|---|---|
| Стиральная машина | 2000 – 2500 | 9,0 – 11,4 |
| Джакузи | 2000 – 2500 | 9,0 – 11,4 |
| Электроподогрев пола | 800 – 1400 | 3,6 – 6,4 |
| Стационарная электрическая плита | 4500 – 8500 | 20,5 – 38,6 |
| СВЧ печь | 900 – 1300 | 4,1 – 5,9 |
| Посудомоечная машина | 2000 – 2500 | 9,0 – 11,4 |
| Морозильники, холодильники | 140 – 300 | 0,6 – 1,4 |
| Мясорубка с электроприводом | 1100 – 1200 | 5,0 – 5,5 |
| Электрочайник | 1850 – 2000 | 8,4 – 9,0 |
| Электрическая кофеварка | 630 – 1200 | 3,0 – 5,5 |
| Соковыжималка | 240 – 360 | 1,1 – 1,6 |
| Тостер | 640 – 1100 | 2,9 – 5,0 |
| Миксер | 250 – 400 | 1,1 – 1,8 |
| Фен | 400 – 1600 | 1,8 – 7,3 |
| Утюг | 900 –1700 | 4,1 – 7,7 |
| Пылесос | 680 – 1400 | 3,1 – 6,4 |
| Вентилятор | 250 – 400 | 1,0 – 1,8 |
| Телевизор | 125 – 180 | 0,6 – 0,8 |
| Радиоаппаратура | 70 – 100 | 0,3 – 0,5 |
| Приборы освещения | 20 – 100 | 0,1 – 0,4 |
Ток потребляют еще холодильник, осветительные приборы, радиотелефон, зарядные устройства, телевизор в дежурном состоянии. Но в сумме эта мощность составляет не более 100 Вт и при расчетах ее можно не учитывать.
Если Вы включите все имеющиеся в доме электроприборы одновременно, то необходимо будет выбрать сечение провода, способное пропустить ток 160 А. Провод понадобится толщиной в палец! Но такой случай маловероятен. Трудно представить, что кто-то способен одновременно молоть мясо, гладить утюгом, пылесосить и сушить волосы.
Пример расчета. Вы встали утром, включили электрочайник, микроволновую печь, тостер и кофеварку. Потребляемый ток соответственно составит:
7 А + 8 А + 3 А + 4 А = 22 А
С учетом включенного освещения, холодильника и в дополнение, например, телевизора, потребляемый ток может достигнуть 25 А.
Выбор сечения провода для подключения электроприборов к трехфазной сети 380 В
При работе электроприборов, например, электродвигателя, подключенных к трехфазной сети, потребляемый ток протекает уже не по двум проводам, а по трем и, следовательно, величина протекающего тока в каждом отдельном проводе несколько меньше. Это позволяет использовать для подключения электроприборов к трехфазной сети провод меньшего сечения.
Для подключения электроприборов к трехфазной сети напряжением 380 В, например электродвигателя, сечение провода для каждой фазы берется в 1,75 раза меньше, чем для подключения к однофазной сети 220 В
Внимание, при выборе сечения провода для подключения электродвигателя по мощности следует учесть, что на шильдике электродвигателя указывается максимальная механическая мощность, которую двигатель может создать на валу, а не потребляемая электрическая мощность
Например, нужно подключить электродвигатель потребляющий мощность от сети 2,0 кВт. Суммарный ток потребления электродвигателем такой мощности по трем фазам составляет 5,2 А. По таблице получается, что нужен провод сечением 1,0 мм2, с учетом вышеизложенного 1,0 / 1,75 = 0,5 мм2. Следовательно, для подключения электродвигателя мощностью 2,0 кВт к трехфазной сети 380 В понадобится медный трехжильный кабель с сечением каждой жилы 0,5 мм2.
Гораздо проще выбрать сечение провода для подключения трехфазного двигателя, исходя из величины тока его потребления, который всегда указывается на шильдике. Например, ток потребления двигателя мощностью 0,25 кВт по каждой фазе при напряжении питания 220 В (обмотки двигателя подключены по схеме «треугольник») составляет 1,2 А, а при напряжении 380 В (обмотки двигателя подключены по схеме «звезда») всего 0,7 А.
Взяв силу тока, указанную на шильдике, по таблице для выбора сечения провода для квартирной электропроводки выбираем провод сечением 0,35 мм2 при подключении обмоток электродвигателя по схеме «треугольник» или 0,15 мм2 при подключении по схеме «звезда».
Для чего служит автомат
В цепи электропитания автомат ставят для предупреждения перегрева проводки. Любая проводка рассчитана на прохождение какого-то определенного тока. Если пропускаемый ток превышает это значение, проводник начинает слишком сильно греться. Если такая ситуация сохраняется достаточный промежуток времени, начинает плавиться проводка, что приводит к короткому замыканию. Автомат защиты ставят чтобы предотвратить эту ситуацию.

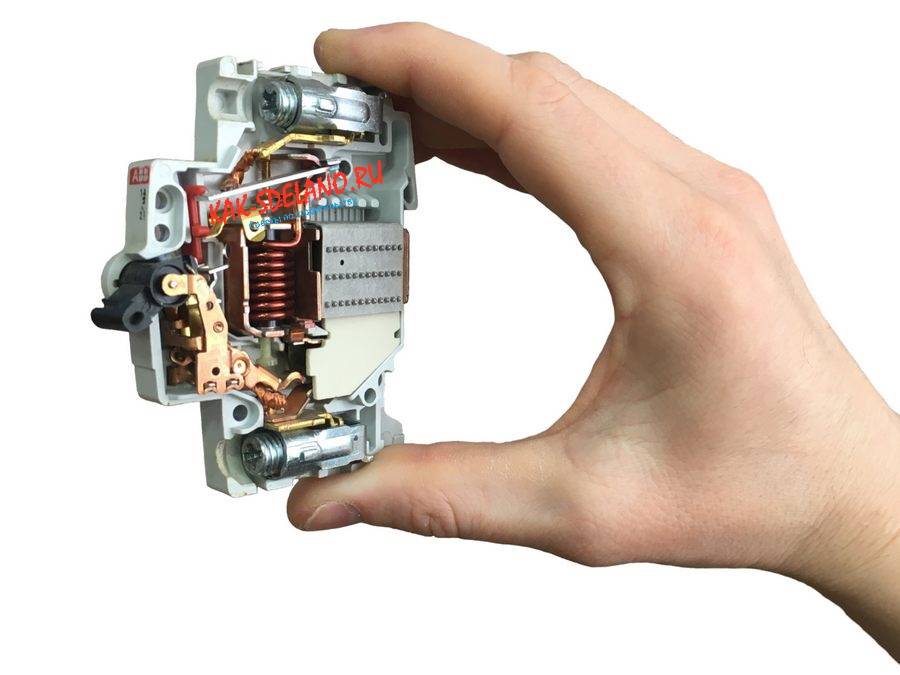

Автоматический выключатель в разрезе
Вторая задача автомата защиты — при возникновении тока короткого замыкания (КЗ) отключить питание. При замыкании токи в цепи возрастают многократно и могут достигать тысяч ампер. Чтобы они не разрушили проводку и не повредили аппаратуру, включенную в линию, автомат защиты должен отключить питание как можно быстрее — как только ток превысит определенный предел.
Чтобы защитный автоматический выключатель исправно выполнял свои функции, необходимо правильно сделать выбор автомата по всем параметрам. Их не так много — всего три, но с каждой надо разбираться.
Расчёт мощности потребителей
Каждую электрическую сеть в квартире или доме можно условно поделить на участки (помещения). В зависимости от того, какие приборы планируется использовать на том или ином участке делается расчёт электропроводки. Обычно зоны электропроводки для каждого автомата разделены между собой на каждое помещение квартиры или дома. Один участок проводки на одну комнату, второй на другую, а третий на кухню и ванную комнату. Особняком в данной ситуации стоят такие мощные потребители как электроплитки, духовые шкафы, водонагреватели, котлы отопления. Такая техника требует выделенной линии питания, поэтому в современных домах, предназначенных для использования с электрическими плитами, для обеспечения питания прибора выведен отдельный автоматический выключатель.
Рассчитать требуемый ток для того или иного участка проводки достаточно просто. Для этого используется формула I=P/U, в соответствии с которой I — сила тока, P — мощность (в ваттах) всех работающих электрических приборов на этой линии, U — напряжение сети (является стандартным — 220 вольт). Для расчета необходимо сложить мощности тех электроприборов, которые планируется использовать на линии, после чего разделить полученную сумму на 220. Отсюда и получаем силу тока, в соответствии с которой надо будет выбрать кабель определенного сечения.
В качестве примера возьмем участок (комната) и рассчитаем для неё автомат и кабель необходимого сечения. В комнате одновременно будут работать:
- пылесос (1300 Вт);
- электроутюг (1000 Вт);
- кондиционер (1300 Вт);
- компьютер (300 Вт).
Сложим данные показатели (1300+1000+1300+300 = 3900 Вт) и разделим их на 220 (3900/220 = 17.72). Получается, что сила тока равна 17.72, подбираем для этого оптимальное сечение кабеля исходя из таблицы, берем медный кабель с сечением 2.5 мм или 4 мм квадратных (обязательно берем с запасом) и автомат с номинальным током защиты в 20 ампер.
Стоит упомянуть, что не стоит выбирать автоматический выключатель с завышенным показателем номинального тока, так как при перегрузке электрической сети (превышении показателей длительно-допустимого тока для определенного провода) начнется возгорание проводки. Номинал автомата должен быть соответствовать величине длительно-допустимого тока проводника или быть меньше.
Опытные электрики неоднократно говорят о том, что не стоит устанавливать кабели небольшого сечения из-за их дешевизны, следует выбирать кабель с запасом во избежание перегрузки электрического участка и возгорания проводки. А вот выбирать мощный автомат противопоказано!
Проводка монтируется один раз, заменить её сложно, а произвести замену выключателя в случае значительно возросшей нагрузки в разы проще.
На данный момент появляется все больше мощных электрических приборов, поэтому стоит заранее позаботиться, вдруг вы решите использовать более мощный пылесос или же добавить в помещение какой-то дополнительный прибор.
